Aprilaire 8600 - Thermostaat handleiding

OVER UW NIEUWE THERMOSTAAT

Gebruik geen scherpe voorwerpen om het aanraakscherm in te drukken. Gebruik alleen uw vingertoppen.

THERMOSTAATFUNCTIES

• Groot aanraakscherm met instelbare achtergrondverlichting – constante achtergrondverlichting beschikbaar.
• Het berichtencentrum biedt feedback en instructies.
• 7 dagen programmeerbaarheid of afzonderlijk programmeerbare schema's voor weekdagen/weekenden.
• De thermostaat kan van de muur worden verwijderd voor eenvoudige programmering (batterijen moeten geïnstalleerd zijn).
• Toegang tot de batterij aan de voorzijde voor snelle, eenvoudige vervanging.
• Geeft de kamertemperatuur, temperatuurinstelling en optionele buitentemperatuur weer.
• Luchtfilter-, luchtbevochtiger-, luchtontvochtiger- en HVAC-service-indicatoren.
• Programmeerbare ventilatorbediening met ventilatorcirculatiemodus.
• Eenvoudig te gebruiken temperatuurregeling kan het programmaschema op elk moment overrulen.
• Progressief herstel zorgt voor de juiste temperatuur aan het begin van een programma-event.
• Ingebouwde compressorbeveiliging voorkomt schade aan uw apparatuur.

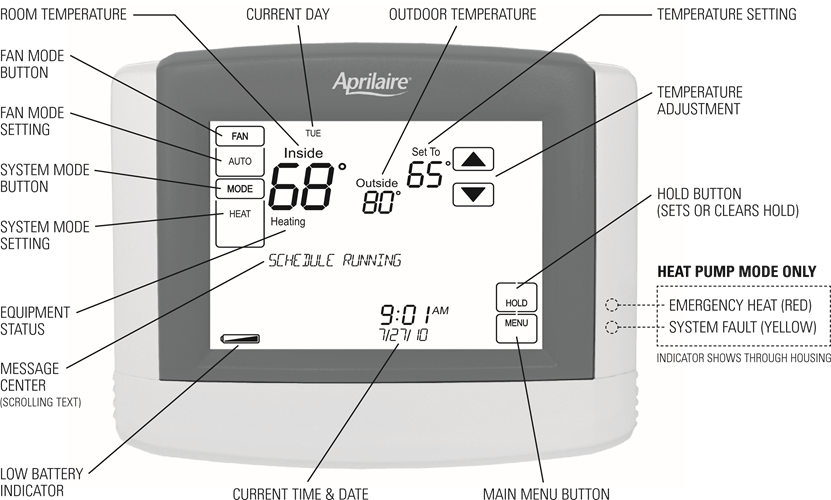

BEDIENINGSELEMENTEN & DISPLAY OVERZICHT – STARTSCHERM

OPMERKING: ACHTERGRONDVERLICHTING WORDT GEACTIVEERD MET DE EERSTE DRUK OP DE KNOP EN SCHAKELT AUTOMATISCH UIT.

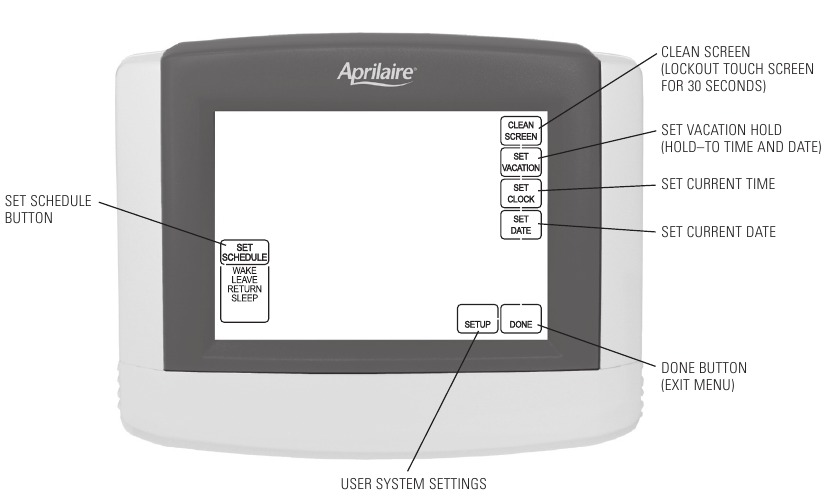

BEDIENINGSELEMENTEN & DISPLAY OVERZICHT – HOOFDMENU

WERKING

SYSTEEMMODUS SELECTEREN
(EM HEAT/HEAT/OFF/COOL/AUTO)

Druk op [MODE] om te selecteren:
EM HEAT: (alleen voor warmtepompen met extra warmte) De thermostaat regelt de extra warmte. De warmtepomp werkt niet in de EM HEAT-modus.
HEAT: De thermostaat regelt alleen het verwarmingssysteem.
OFF: Verwarming en koeling zijn uitgeschakeld.
COOl: De thermostaat regelt alleen het koelsysteem.
AUTO: (indien ingeschakeld in de installatie-instellingen) De thermostaat selecteert automatisch verwarming of koeling, afhankelijk van de binnentemperatuur.
Druk op [DONE] om op te slaan en af te sluiten, of [CANCEL] om af te sluiten zonder op te slaan. De thermostaat slaat op en sluit af als er binnen 10 seconden niets wordt ingedrukt.

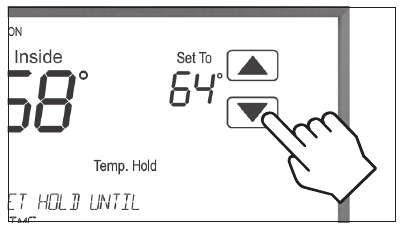

TEMPERATUURINSTELPUNT WIJZIGEN

Druk op of om het huidige instelpunt aan te passen. (Zie Programmaschema vasthouden voor meer informatie.)

VENTILATORINSTELLING SELECTEREN (ON/AUTO/CIRC)
Wanneer de ventilatormodus wordt gewijzigd tijdens een programma-event, blijft deze in die modus tot het volgende event begint. De ventilator moet in het schema worden geprogrammeerd op FAn on om continu door alle events te draaien.

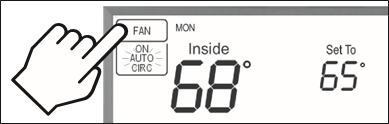

Druk op [FAN] om te selecteren:
ON: De ventilator draait continu. Gebruik deze modus voor maximale luchtcirculatie/filtering.
AUTO: De ventilator draait alleen als het verwarmings- of koelsysteem is ingeschakeld.
CIRC: hetzelfde als AuTo, maar zorgt ervoor dat de ventilator minimaal 20 minuten per uur draait. Gebruik deze modus voor een balans tussen energiebesparing en luchtcirculatie/reiniging.
Druk op [DONE] om op te slaan en af te sluiten, of [CANCEL] om af te sluiten zonder op te slaan. De thermostaat slaat op en sluit af als er binnen 10 seconden niets wordt ingedrukt.

SCHERM REINIGEN
Druk op [MENU] om het hoofdmenu te openen.
Druk op [ClEAN SCREEN] om het aanraakscherm 30 seconden uit te schakelen voor reiniging.
Opmerking: Gebruik een zachte, vochtige doek om het scherm schoon te maken. Gebruik water of een huishoudelijke glasreiniger. Spuit geen vloeistoffen rechtstreeks op het scherm.

ONDERHOUDSHERRINNERINGEN
Onderhoudsherinneringen worden door de installateur ingesteld om aan te geven wanneer de apparatuur aan onderhoud toe is. Als er een onderhoudsherinnering wordt weergegeven, neem dan contact op met uw HVAC-dealer voor service. Ze kunnen worden gewist door op [MENU] te drukken om het hoofdmenu te openen en vervolgens op [Next] om elke herinnering te wissen.

SCHERMVERGRENDELING
De gebruiker kan bepaalde functies van de thermostaat uitschakelen. (Zie de tabel met systeeminstellingen voor gebruikers voor details.) Deze functie kan worden overschreven door [MENU] 7 seconden ingedrukt te houden.

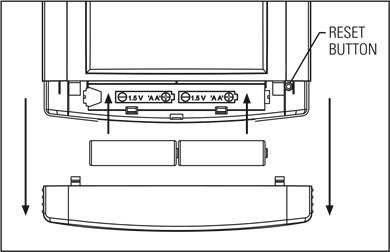

BATTERIJINSTALLATIE
De thermostaat kan zowel op wisselstroom als op batterijen werken, of beide. Als de thermostaat bij de installatie is aangesloten op wisselstroom, zijn batterijen optioneel (om back-upvoeding voor de klok te leveren).
De thermostaat heeft een geheugenback-up die de instellingen van de thermostaat opslaat in geval van een stroomonderbreking. De systeeminstellingen blijven behouden, maar de klok wordt na 90 seconden zonder batterij of wisselstroom gereset.
De resetknop onder het batterijklepje kan worden gebruikt om de thermostaat terug te zetten naar de fabrieksinstellingen.


De resetknop mag alleen door de installateur worden gebruikt.

PROGRAMMEREN

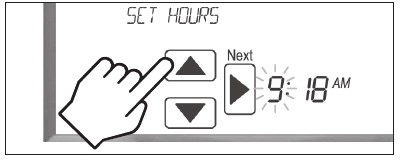

TIJD INSTELLEN
Druk op [MENU] om naar het hoofdmenu te gaan. Druk op [SET ClOCK] om naar het klokmenu te gaan.

Druk op of om het uur in te stellen.

Druk op [Next] (Volgende) en vervolgens of om de minuut in te stellen.
Druk op [DONE] om op te slaan en af te sluiten, of [CANCEL] om af te sluiten zonder op te slaan. De thermostaat slaat automatisch op en sluit af als er binnen 20 seconden geen actie wordt ondernomen.

DATUM INSTELLEN
Druk op [MENU] om naar het hoofdmenu te gaan.
Druk op [SET DATE] om naar het datummenu te gaan.

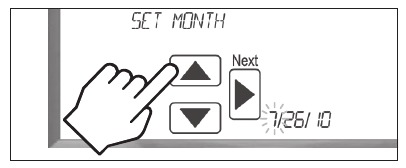

Druk op of om de maand in te stellen.

Druk op [Next] (Volgende) en vervolgens of om de dag in te stellen.
Druk op [Next] (Volgende) en vervolgens of om het jaar in te stellen.
Druk op [DONE] om op te slaan en af te sluiten, of [CANCEl] om af te sluiten zonder op te slaan. De thermostaat slaat automatisch op en sluit af als er binnen 20 seconden geen actie wordt ondernomen.

INFORMATIE OVER PROGRAMMASCHEMA'S
Het dagelijkse schema is verdeeld in vier secties:
WAKE: temperatuur waarop u het liefst wakker wordt.
LEAVE: temperatuur wanneer u niet thuis bent.
RETURN: temperatuur waarop u het liefst thuiskomt.
SLEEP: temperatuur die u het liefst hebt tijdens het slapen.
De tijden in de onderstaande tabel zijn de standaardwaarden. De begintijd en temperatuur van elke sectie kunnen worden gewijzigd om aan uw schema aan te passen. (Zie het gedeelte Programmaschema's wijzigen.)
Deze thermostaat is vooraf ingesteld om de volgende programma-instellingen te gebruiken (zie de onderstaande tabel). We raden deze instellingen aan, omdat ze uw verwarmings-/koelkosten kunnen verlagen. Het ventilatorprogramma is vooraf ingesteld op AUTO voor alle gebeurtenissen.

Optioneel kan de thermostaat worden ingesteld op een schema met twee gebeurtenissen of een commercieel schema. (zie het setupmenu.)

PROGRESSIEF HERSTEL
Met de functie Progressief herstel kan de thermostaat de verwarmings- en koelapparatuur vóór een gebeurtenis activeren om de gewenste temperatuur te bereiken aan het begin van de volgende geplande gebeurtenis.
Voorbeeld: als de WAKE-tijd 6 uur is en de temperatuur 70° is, wordt de verwarming vóór 6 uur ingeschakeld, zodat de temperatuur 70° is tegen de tijd dat u om 6 uur wakker wordt.

PROGRAMMASCHEMA'S WIJZIGEN
Druk op [MENU] om naar het hoofdmenu te gaan.
Druk op [SET SCHEDUlE] om naar de schemaprogrammering te gaan.

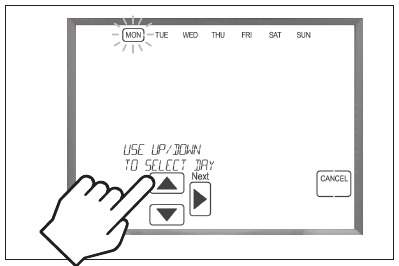

Druk op of om de dag te selecteren.

Opmerking: deze stap wordt niet weergegeven voor weekdag-/weekendschema's.

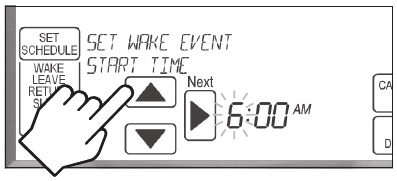

Druk op [Next] (Volgende) en vervolgens of om de starttijd van de eerste gebeurtenis in te stellen.

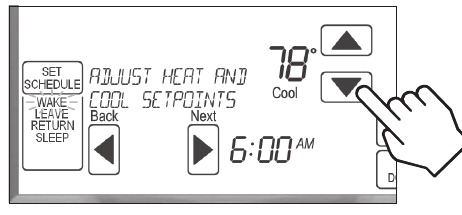

Druk op [Next] (Volgende) en vervolgens of om de setpoints van de eerste gebeurtenis in te stellen.

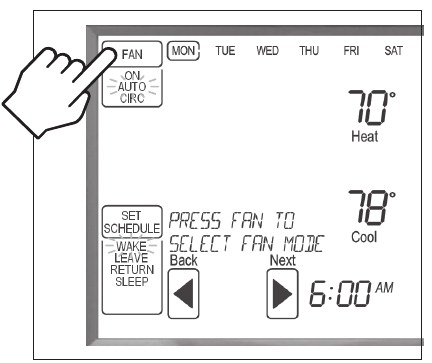

Druk op [Next] en vervolgens [FAN] om de ventilatormodus van de eerste gebeurtenis in te stellen.

Druk op [Next] om naar de volgende gebeurtenis te gaan. Herhaal de bovenstaande procedure voor elke resterende gebeurtenis.
Druk op [DONE] om het schema voor de dag op te slaan.

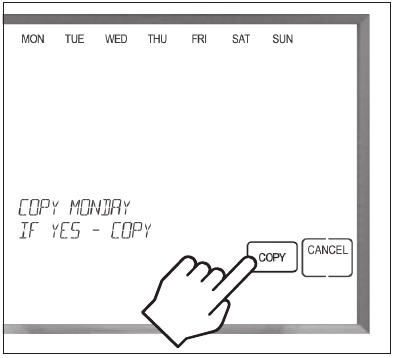

De thermostaat geeft de COPY-optie weer.


Druk op [COPY] om het schema van de zojuist geprogrammeerde dag naar een andere dag te kopiëren.
OF
Druk op [CANCEL] om door te gaan naar de volgende dag en de bovenstaande procedure te herhalen.

PROGRAMMASCHEMA'S VASTHOUDEN – TIJDELIJK

TIJDELIJKE PROGRAMMA VASTHOUDEN

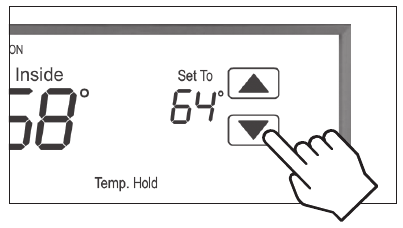

Druk op of om de temperatuur onmiddellijk aan te passen wanneer het schema wordt uitgevoerd. Hierdoor wordt de temperatuurinstelling tijdelijk vastgehouden tot de volgende geplande gebeurtenis.

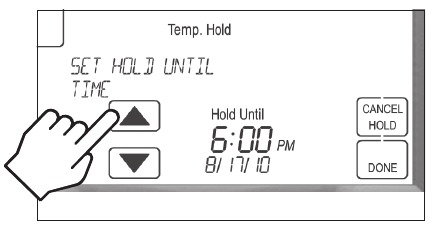

Druk op of om de eindtijd van het vasthouden aan te passen. Als de eindtijd niet wordt aangepast, eindigt het tijdelijke vasthouden aan het begin van de volgende gebeurtenis.

Om het tijdelijke vasthouden te annuleren, drukt u op [CANCEL HOLD].

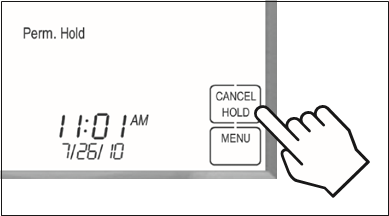

PROGRAMMASCHEMA'S VASTHOUDEN – PERMANENT
PERMANENT PROGRAMMA VASTHOUDEN
Druk op [HOLD] om de temperatuur permanent vast te houden op de huidige instelling terwijl het schema wordt uitgevoerd. Hierdoor worden de temperatuurinstellingen voor alle gebeurtenissen overschreven. Met de thermostaat in permanente vasthoudmodus kunnen de temperatuurinstelling en de ventilatormodus worden aangepast en blijven ze op die instelling totdat het vasthouden wordt geannuleerd.

Om het permanente vasthouden te annuleren, drukt u op [CANCEL HOLD].

PROGRAMMASCHEMA'S VASTHOUDEN – VAKANTIE
VAKANTIEPROGRAMMA VASTHOUDEN
Met deze energiebesparende functie kunt u het geprogrammeerde schema voor langere tijd opschorten. De temperatuur die u selecteert, wordt 24 uur per dag gehandhaafd tot de einddatum en -tijd van het vakantieprogramma. Zodra de einddatum en -tijd zijn verstreken, wordt het eerder geprogrammeerde schema hervat. Als u eerder dan verwacht terugkeert, drukt u op [CANCEL HOLD] om het geprogrammeerde schema te hervatten.
Druk op [MENU] om naar het hoofdmenu te gaan.
Druk op [SET VACATION] om het vakantieprogramma vast te houden.

Druk op of om de temperatuurinstelling aan te passen.

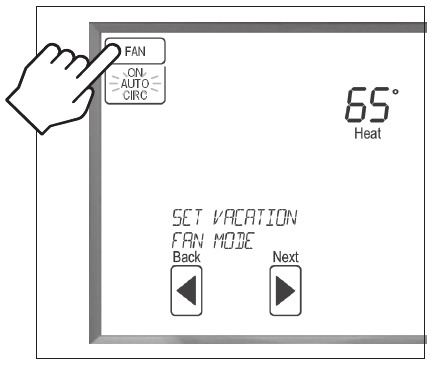

Druk op [Next] (Volgende) en vervolgens op [FAN] om de ventilatormodus in te stellen.

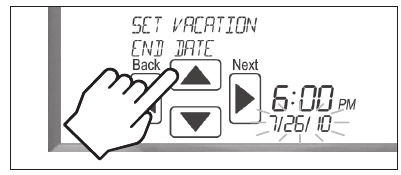

Druk op [Next] (Volgende) en vervolgens of om de einddatum in te stellen.

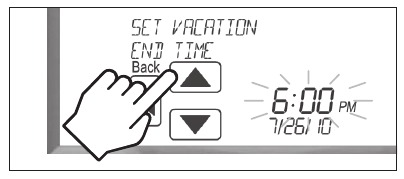

Druk op [Next] (Volgende) en vervolgens of om de eindtijd in te stellen.

Druk op [DONE] om op te slaan en af te sluiten, of [CANCEL] om af te sluiten zonder op te slaan. De thermostaat slaat automatisch op en sluit af als er binnen 20 seconden geen actie wordt ondernomen.

SETUP MENU

HET SETUPMENU OPENEN OM INSTELLINGEN TE WIJZIGEN
Druk op [MENU] om het hoofdmenu te openen.
Druk op [SETUp] om het setupmenu te openen.

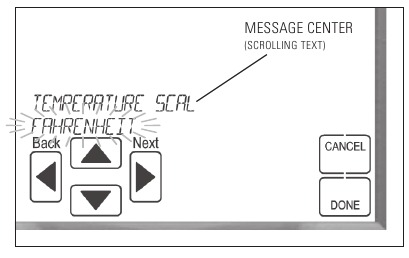

Druk op [Next] of [back] om door de instellingen te bladeren (de instelling wordt weergegeven in het berichtencentrum).

Druk op of om de instelling aan te passen. (De geselecteerde optie knippert.) Druk op [DONE] om op te slaan en af te sluiten, of [CANCEl] om af te sluiten zonder op te slaan. De thermostaat annuleert wijzigingen en sluit af als er binnen 60 seconden niets wordt ingedrukt.

TABEL GEBRUIKERSINSTELLINGEN SYSTEEM
De volgende tabel bevat de lijst met instellingen en hun details. Standaardinstellingen worden weergegeven in vet.
