MICODUS MV720 - GPS tracker handleiding
Inhoud
Leer hoe je je nieuwe MiCODUS Tracker instelt
Belangrijkste functies
Specificaties
| Apparaatinformatie | Model | MV720 |
| Gewicht | 53g | |
| Afmetingen | 31mm(L) * 31mm(W) * 57mm(H) | |
| Werkingsparameters | Werkspanning | DC 9-90V |
| Werkstroom | <30 mA | |
| Slaapstroom | <15 uA | |
| Batterijcapaciteit | 3.7V 80mAh Lion-polymeerbatterij | |
| Werktemperatuur | -20℃ - 75℃ | |
| Luchtvochtigheid | 10%-85%RH niet-condenserend | |
| Cellulaire specificaties | Werkfrequentie | 2G GSM/GPRS: 850/900/1800/1900MHz |
| SIM-kaart | Nano-simkaart | |
| Cellulaire antenne | Ingebouwd | |
| GNSS-specificaties | Positioneringstype | GPS+GLONASS+LBS |
| GPS-antenne | Ingebouwd | |
| Koude start | ≤32 seconden | |
| Snelle start | ≤1 seconde | |
| Trackinggevoeligheid | -162 dBm | |
| GPS-kanalen | 64 | |
| Positienauwkeurigheid | 5-10m |
Hoe beheer je de tracker om online te komen?

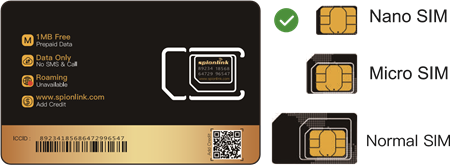

Stap 1
Zorg voor een geschikte simkaart van je lokale provider. De simkaart moet aan de volgende punten voldoen:
- Het moet compatibel zijn met het 2G GSM-netwerk
- Schakel sms, bellen en internetdataverkeer van de simkaart in
- Schakel de functie voor weergave van de beller-ID in
- Verwijder de pincode
- Gebruik een nano-simkaart voor de tracker
- Informeer bij de simkaartprovider naar de exacte, correcte APN-informatie

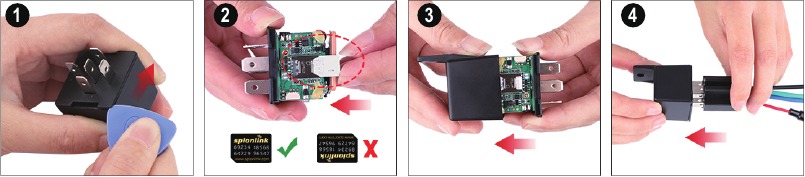

Stap 2 Simkaart installatie

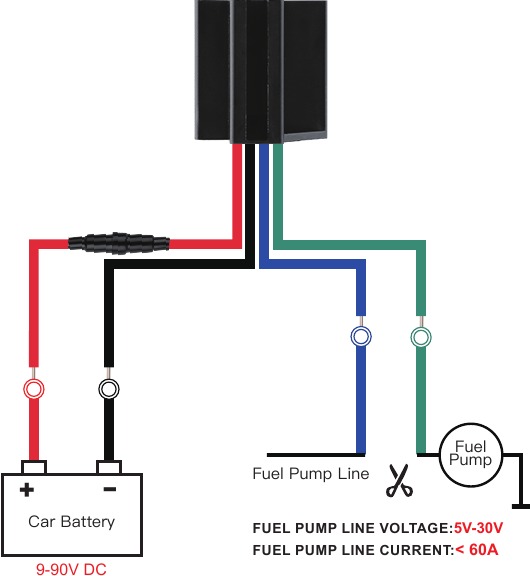

Stap 3 Bedrading
LET OP: Nadat de simkaart correct is geïnstalleerd, is het erg belangrijk om de tracker aan te sluiten op een externe voeding van minimaal 12V voor de stroomvoorziening vóór gebruik!
Stap 4 APN configureren
Vraag de exacte, correcte APN-naam op bij de lokale simkaartprovider. Neem de tracker mee naar een plaats met een goed signaal voor gebruik en configureer de APN als volgt:
| SMS-opdrachtindeling | Antwoord | Voorbeeld | Opmerking |
| apn123456+spatie+ APN-naam | apn ok (apn in orde) | apn123456 cmnet | Vraag de exacte, correcte APN-naam op bij de lokale simkaartprovider. "cmnet" is slechts een voorbeeld van een APN-naam. |
| apnuser123456+ spatie+apnuser | apnuser ok (apnuser in orde) | apnuser123456 cmnet | Als de simkaartoperator geen APN-gebruikersnaam heeft, negeer deze configuratie dan |
| apnpasswd123456+ spatie+apnpassword | apnpasswd ok (apnpasswd in orde) | apnpasswd123456 123 |
Opmerking: De APN-informatie is erg belangrijk, deze moet 100% correct overeenkomen met de simkaart van de tracker. Als je de verkeerde APN hebt geconfigureerd, zal de tracker ook "SET APN ok" (APN instellen in orde) antwoorden, maar hij kan niet online komen!
Stap 5 Beschrijving van de indicatorstatus
| LED | Gebeurtenis | Staat |
| GSM-led (GROEN) | Zoeken naar netwerk | Continu aan |
| Netwerk is geregistreerd | Knippert elke seconde | |
| GPS-led (Blauw) | GPS is aan het fixen | Continu aan |
| GPS heeft gefixt | Knippert elke seconde | |
| ALLE LEDS | Apparaat werkt, maar is langer dan 5 minuten gestopt | ALLE LEDS GAAN UIT |
| Apparaat is niet ingeschakeld | ||
| Batterij van het apparaat is leeg |
Verpakkingsinhoud
GPS-hoofdeenheid x 1
Functiekabel x 1
Pick x 1
Gebruikershandleiding x 1
Originele verpakkingsdoos x 1
Uitleg Functies
Volg de snelle gebruikershandleiding zorgvuldig!
Trillingswaarschuwing
Bijvoorbeeld:
Deze trillingswaarschuwingsfunctie werkt alleen in stilstaande status. Hoe deze functie te gebruiken:
- Stel het adminnummer in met dit SMS-commando: admin123456+spatie+mobiel nummer met landcode
- Schakel het apparaat in om in de arm-modus te gaan met dit SMS-commando: 111
- Configureer de alarmmethoden met dit SMS-commando: vibalm123456
- Houd het apparaat langer dan 5 minuten in stilstaande status om het in de slaapstand te laten gaan;
- Tril het apparaat, waarna de tracker de trillingsalarmberichten verzendt
Brandstof Afsluiten/Brandstof Hervatten
Bijvoorbeeld:
- Stel het adminnummer in met dit SMS-commando: admin123456+spatie+mobiel nummer met landcode
- Verstuur dit SMS-commando vanaf het adminnummer om de brandstof af te sluiten: 555
NOTE: Over de brandstofafsluitfunctie, zorg er eerst voor dat het brandstofcircuit is aangesloten op de hoofdstroom. Ten tweede zijn er 3 verschillende prestaties, lees deze zorgvuldig:
- Als zowel het netwerksignaal als het satellietsignaal beschikbaar zijn, wanneer de snelheid van de apparatuur hoger is dan 20 km/u, wordt het brandstofcircuit niet onmiddellijk afgesloten, het wordt met tussenpozen afgesloten totdat de snelheid lager is dan 20 km/u, dan kan het pas volledig worden afgesloten.
- Als de tracker een netwerksignaal heeft, maar geen satellietsignaal, wordt het brandstofcircuit met tussenpozen afgesloten, na 2, 3 minuten wordt het volledig afgesloten;
- Als de tracker langer dan 5 minuten is gestopt, wordt het brandstofcircuit onmiddellijk afgesloten en vervolgens aangesloten, maar als u de tracker trilt of de tracker trilt, wordt het brandstofcircuit onmiddellijk afgesloten;

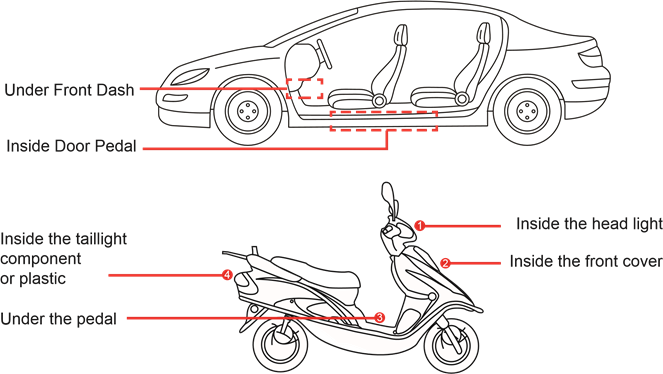

Installatie Aanbeveling
- Het apparaat moet naar de hemel gericht zijn.
- Metalen thermische barrière van de verwarmingslaag van de voorruit beïnvloedt het signaal.
Probleemoplossing
| Type | Use |
| Unable to connect to tracking platform (Kan geen verbinding maken met het tracking platform) | Check the APN and settings. (Controleer de APN en instellingen.) Check whether the data service of SIM card is enabled. (Controleer of de data service van de SIM-kaart is ingeschakeld.) Check the balance of SIM card. (Controleer het saldo van de SIM-kaart.) |
| Tracker shows offline (Tracker toont offline) | Check whether external power is still connected. (Controleer of de externe stroom nog steeds is aangesloten.) Check if the vehicle entered network blind area. (Controleer of het voertuig een blind gebied van het netwerk is binnengegaan.) Check the balance of SIM card. (Controleer het saldo van de SIM-kaart.) |
| Unable to locate (Kan niet lokaliseren) | Make sure the top side facing upward without metallic things shielded. (Zorg ervoor dat de bovenkant naar boven is gericht zonder afgeschermde metalen voorwerpen.) Make sure it's not in area with no satellite coverage. (Zorg ervoor dat het zich niet in een gebied zonder satellietdekking bevindt.) |
| Location drift (Locatie drift) | In area with poor GNSS signal (tall building around or basement), drifting may happen. (In een gebied met een slecht GNSS-signaal (hoge gebouwen in de buurt of kelder), kan drift optreden.) Check whether vibration happens around to trigger the accelerator. (Controleer of er trillingen in de buurt optreden om de versneller te activeren.) |
| No command reply (Geen commando antwoord) | Make sure command format is correct. (Zorg ervoor dat de commando-indeling correct is.) Vehicle may be in network blind area. (Het voertuig bevindt zich mogelijk in een blind gebied van het netwerk.) Make sure SIM card is well inserted and has SMS service. (Zorg ervoor dat de SIM-kaart goed is geplaatst en SMS-service heeft.) |
Volledige lijst met sms-opdrachten
| Functies | Opdrachtformaat | Uitleg |
| Adminnummer instellen | admin123456+spatie+mobiel nummer met landcode | Voeg uw landcode toe als voorvoegsel van het adminnummer |
| Terug naar fabrieksinstelling | begin123456 | Nadat dit sms-commando is verzonden, worden al uw configuraties gewist en keert het apparaat terug naar de fabrieksinstellingen |
| Wachtwoord wijzigen | password+oud wachtwoord+spatie+nieuw wachtwoord | Het wachtwoord mag slechts 6 cijfers bevatten |
| Herstarten | rst | Nadat dit sms-commando is verzonden, worden de configuraties opgeslagen en wordt het apparaat opnieuw opgestart |
| APN | apn+123456+apn inhoud | Haal de exacte, correcte APN-naam op bij de SIM-kaartprovider van de tracker, "cmnet" is de APN-naam van China Mobile |
| apnuser+123456+spatie+inhoud | Als de SIM-kaartoperator geen APN-gebruiker heeft, negeer deze configuratie dan | |
| apnuser+123456+spatie+inhoud | Als de SIM-kaartoperator geen APN-wachtwoord heeft, negeer deze configuratie dan | |
| IP&Poort | adminip+123456+spatie+ip +spatie+poort | IP van het Micodus-trackingplatform: 47.254.77.28; Poort: 7700 |
| Domein | SZCS,123456,DOMAIN=d.micodus. net: 7700 | MiCODUS server domein: d.micodus.net, Poort: 7700 |
| Google Maps-link | G123456# of where | V:A: Geeft aan dat het apparaat een GPS-signaal heeft; V:V: Geeft aan dat het apparaat geen GPS-signaal heeft; 2019-11-26 10:17:01: Datum en tijd; S: 000km/h: Snelheid van de tracker Bat: 5: Batterijniveau van de back-upbatterij van de tracker, het heeft 6 niveaus: "6" betekent 100%, "5" 80%, "4" betekent 60%, "3" betekent 40%, "2" betekent 20%, "1" betekent 10%; ACC: off: De status van de automotor; 7201000006: ID-nummer van het apparaat; S26: GSM-signaal is 26 G06: GPS-signaal is 06 p: 46000, l: 13152, c: 63162: p, l,c deze 3 parameters betekenen de LBS-code |
| Frequentie van data-upload | upload123456+spatie+tijd | Tijdsintervalbereik: 10-180s |
| Tijdzone | timezone+123456+spatie+GMT nr. | Als het oostelijke tijdzone is, hoeft u geen teken "+" in te voeren, bijvoorbeeld, als de tijdzone Oost 8 is, moet het sms-commando als volgt worden verzonden: timezone123456 8 |
| Parameter Query (Parameter opvragen) | param1 | firmwareversie-ID, IP, poort, domein, APN |
| param2 | adminnummer, SOS-nummer, verplaatsingsafstand, snelheidsovertreding, automatische inschakeltijd, automatische uitschakeltijd, alarminterval | |
| Status | status | BAT: 10 GPRS: GSM: GPS:A/V ACC:on/off olie: on/off stroom: aan/uit |
| Arm (Inschakelen) | 111 of SF | |
| Disarm (Uitschakelen) | 000 of CF | |
| Cut Off Fuel (Brandstof afsluiten) | 555 | |
| Resume Fuel (Brandstof hervatten) | 666 | |
| Movement Alarm (Bewegingsalarm) | move+alarm distance (beweeg+alarmafstand) | Movement alarm distance scope: 100-1000m (Bereik bewegingsalarmafstand: 100-1000m) |
| Overspeed Alarm (Snelheidsalarm) | speed+123456+spatie +speed limit (snelheid+123456+spatie +snelheidslimiet) | Overspeed alarm speed scope: 20-150km/h (Snelheidsalarm snelheidsbereik: 20-150km/u) |
| IMEI Checking (IMEI-controle) | imei+123456 | |
| Sleep Mode (Slaapstand) | sleep123456 time (slaap123456 tijd) | If device keep stationary more than 5 minutes the device will enter into sleep mode automatically, SMS commands and call can wake up it (Als het apparaat langer dan 5 minuten stilstaat, gaat het apparaat automatisch in de slaapstand, sms-opdrachten en bellen kunnen het activeren) |
| sleep123456 shock (slaap123456 schok) | If device keep stationary more than 5 minutes the device will enter into sleep mode automatically, vibration, SMS commands and call can wake up it (Als het apparaat langer dan 5 minuten stilstaat, gaat het apparaat automatisch in de slaapstand, trillingen, sms-opdrachten en bellen kunnen het activeren) | |
| sleep123456 off (slaap123456 uit) | Cancel sleep mode (Slaapstand annuleren) | |
| Vibrate Alarm (Trillingsalarm) | vibx, y | x=1-3 (1: SMS alarm (SMS-alarm), 2: Call alarm (Bel-alarm), 3: SMS first then Call (Eerst SMS dan bellen)); y=1-9,1 is the most sensitive (1 is het meest gevoelig) |
| vibcall+123456 | Vibrate call alarm set ok (Trillingsoproepalarm ingesteld ok) (If device keep stationary more than 5 minutes the device will enter into sleep mode automatically, vibration, SMS commands and call can wake up it) (Als het apparaat langer dan 5 minuten stilstaat, gaat het apparaat automatisch in de slaapstand, trillingen, sms-opdrachten en bellen kunnen het activeren) | |
| vibalm+123456 | Vibrate SMS alarm set ok (Trillings-sms-alarm ingesteld ok) (If device keep stationary more than 5 minutes the device will enter into sleep mode automatically, vibration, SMS commands and call can wake up it) (Als het apparaat langer dan 5 minuten stilstaat, gaat het apparaat automatisch in de slaapstand, trillingen, sms-opdrachten en bellen kunnen het activeren) | |
| Tow Alarm (Sleepalarm) | towA,B | A: 1-4, 1: SMS alarm (SMS-alarm), 2: Call alarm (Bel-alarm), 3: SMS+Call (SMS+Bellen), 4: Platform alarm (Platformalarm); B: Distance (Afstand) (500-10000m) |
