MICODUS MV730 - GPS-tracker handleiding

Inhoud

MICODUS MV730 GPS-tracker

Belangrijkste kenmerken

GPS + GLONASS + LBS GPS+ GLONASS+LBS
Op afstand brandstof afsluiten / hervatten Remotely Cut Off /Resume Fuel
Historische route afspelen Historical Route Playback (Historische route afspelen)
Realtime volgen Realtime Tracking (Realtime volgen)
9-90V brede werkspanning 9-90V Wide Working Voltage (9-90V brede werkspanning)
Vibratie alarm Vibration Alarm (Vibratie alarm)
ACC-statusdetectie ACC Status Detection (ACC-statusdetectie)
Sleepalarm Tow Alarm (Sleepalarm)
Alarm voor stroomonderbreking Power Disconnect Alarm (Alarm voor stroomonderbreking)
Geo-fence Geo-fence
Motor aan/uit alarm Engine On/ OFF Alarm (Motor aan/uit alarm)
Auto Arm door ACC Auto Arm by ACC (Automatisch inschakelen door ACC)
Snelheidsalarm Overspeed Alarm (Snelheidsalarm)
Levenslang gratis trackingplatform Lifetime Free Tracking Platform (Levenslang gratis trackingplatform)

Specificaties

Apparaatinformatie Model MV730
Gewicht 53g
Afmetingen 31mm(L) * 31mm(W) * 57mm(H)
Werkparameters Werkspanning DC 9-90V
Werkende stroom <30 mA
Slaapstroom <15 uA
Batterij capaciteit 3.7V 80mAh Lion-polymeerbatterij
Werktemperatuur -20℃ - 75℃
Luchtvochtigheid 10%-85%RH niet-condenserend
Cellulaire specificaties Werkfrequentie 2G GSM/GPRS: 850/900/1800/1900MHz
Simkaart Nano-simkaart
Cellulaire antenne Ingebouwd
GNSS Specificaties Positioneringstype GPS+GLONASS+LBS
GPS-antenne Ingebouwd
Koude start ≤32 seconden
Snelle start ≤1 seconde
Trackinggevoeligheid -162 dBm
GPS-kanalen 64
Positienauwkeurigheid 5-10m

Hoe de tracker te beheren om online te komen

Stap 1
Zorg voor een geschikte simkaart van uw plaatselijke provider.

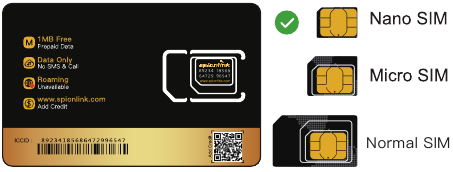

Simkaart voorbereiden voor GPS-tracker
De simkaart moet aan de volgende punten voldoen:

  • Het moet compatibel zijn met het 2G GSM-netwerk
  • Schakel sms, bellen en internetdataverkeer van de simkaart in
  • Schakel de functie voor het weergeven van de nummerherkenning in
  • Verwijder de pincode
  • Gebruik een nano-simkaart voor de tracker
  • Vraag de simkaartprovider naar de exacte, correcte APN-informatie

Stap 2

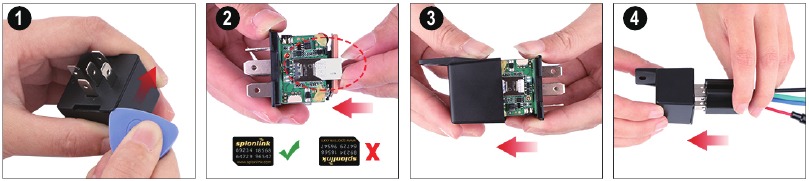

Simkaartinstallatie
SIM-kaart installatie

Stap 3

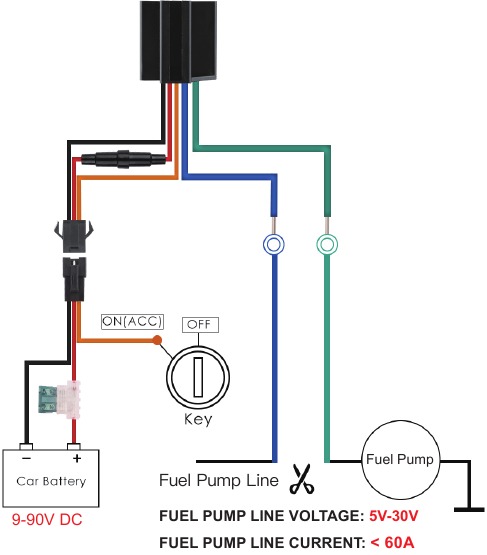

Bedrading
Bedrading
voorzichtigheid OPMERKING: Nadat de simkaart correct is geïnstalleerd, is het erg belangrijk om de tracker met een externe voeding van minimaal 12V aan te sluiten voor de stroomvoorziening vóór de bediening!

Stap 4
APN configureren
Vraag de exacte, correcte APN-naam op bij de plaatselijke simkaartprovider. Neem de tracker mee naar een plaats met een goed signaal voor de bediening en configureer de APN ervoor als volgt:

SMS-opdrachtindeling Antwoord Voorbeeld Opmerking
apn123456+spatie+ APN-naam apn ok apn123456 cmnet Vraag de exacte, correcte APN-naam op bij de plaatselijke simkaartprovider."cmnet" is slechts een voorbeeld van een APN-naam.
apnuser123456+ spatie+apnuser apnuser ok apnuser123456 cmnet Als de simkaartoperator geen APN-gebruikersnaam heeft, negeer dan deze configuratie
apnpasswd123456+ spatie+apnpassword apnpasswd ok apnpasswd123456 123

Opmerking: De APN-informatie is erg belangrijk, deze moet 100% correct overeenkomen met de simkaart van de tracker, als u de verkeerde APN hebt geconfigureerd, zal de tracker ook "SET APN ok" (APN instellen ok) antwoorden, maar hij kan niet online komen!

Stap 5
Beschrijving van de indicatorstatus

LED Gebeurtenis Staat
GSM-led (GROEN) Zoeken naar netwerk Continu aan
Netwerk is geregistreerd Knippert elke seconde
GPS-led (Blauw) GPS is aan het fixeren Continu aan
GPS heeft gefixeerd Knippert elke seconde
ALLE LED'S Apparaat werkt, maar is langer dan 5 minuten gestopt ALLE LED'S GAAN UIT
Apparaat is niet ingeschakeld
Batterij van het apparaat is leeg

Inhoud van de verpakking

GPS-hoofdeenheid x 1
Functiekabel x 1
Plectrum x 1
Harnas x 1
Gebruikershandleiding x 1
Originele verpakkingsdoos x 1

Uitleg van functies

Volg de snelle gebruikershandleiding zorgvuldig!

  1. Trillingsalarm:
    Deze trillingsalarmfunctie werkt alleen in stilstaande status. Hoe deze functie te gebruiken:
    • Stel het admin-nummer in met dit sms-commando: admin123456+spatie+mobiel nummer met landcode
    • Schakel het apparaat in om in de arm-modus te komen met dit sms-commando: 111
    • Configureer de alarmmethoden met dit sms-commando: vibalm123456
    • Houd het apparaat langer dan 5 minuten in stilstaande status om het in de slaap-arm-modus te laten gaan;
    • Tril het apparaat, waarna de tracker de trillingsalarmberichten verzendt.
      Bijvoorbeeld:
      Trillingsalarm voorbeeld
  2. Brandstof afsnijden/Brandstof hervatten
    • Stel het admin-nummer in met dit sms-commando: admin123456+spatie+mobiel nummer met landcode
    • Verzend dit sms-commando vanaf het admin-nummer om de brandstof af te snijden: 555
      Bijvoorbeeld:
      Brandstof afsnijden voorbeeld
      Voorzichtig LET OP: Met betrekking tot de brandstofafsnijfunctie, zorg er eerst voor dat het brandstofcircuit is aangesloten op de hoofdstroom. Ten tweede heeft het 3 verschillende prestaties, lees het aandachtig:
      • Als zowel het netwerksignaal als het satellietsignaal beschikbaar zijn, wanneer de snelheid van de apparatuur hoger is dan 20 km/u, wordt het brandstofcircuit niet onmiddellijk afgesneden, het wordt met tussenpozen afgesneden totdat de snelheid lager is dan 20 km/u, dan kan het pas volledig worden afgesneden.
      • In de tracker is er een netwerksignaal, maar geen satellietsignaal, het brandstofcircuit wordt met tussenpozen afgesneden, na 2, 3 minuten wordt het volledig afgesneden;
      • Als de tracker langer dan 5 minuten gestopt is, wordt het brandstofcircuit onmiddellijk afgesneden en vervolgens aangesloten, maar als je de tracker trilt, wordt het brandstofcircuit onmiddellijk afgesneden;
  3. Motor aan/uit alarm
    • Stel het admin-nummer in met dit sms-commando: admin123456+spatie+mobiel nummer met landcode
    • Configureer de alarmmethoden via dit sms-commando: autorep123456, AB
      A=0 (Motor ON (Aan): Geen alarm);
      A=1 (Motor ON (Aan): Alleen SMS);
      A=2 (Motor ON (Aan): Alleen platform);
      A=3 (Motor ON (Aan): SMS+Platform)
      B=0 (Motor OFF (Uit): Geen alarm);
      B=1 (Motor OFF (Uit): Alleen SMS);
      B=2 (Motor OFF (Uit): Alleen platform);
      B=3 (Motor OFF (Uit): SMS+Platform)
      Bijvoorbeeld:
      Motor aan/uit alarm voorbeeld

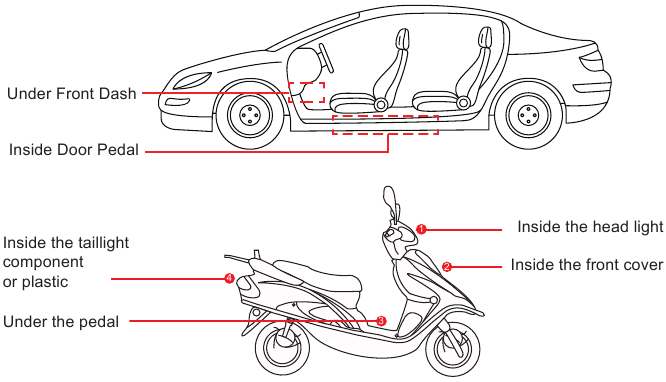

Installatie aanbeveling

Installatie aanbeveling

  1. Het apparaat moet naar de hemel gericht zijn.
  2. Metalen thermische barrière van de verwarmingslaag van de voorruit beïnvloedt het signaal.

Probleemoplossing

Type Gebruik
Kan geen verbinding maken met het trackingplatform Controleer de APN en instellingen.
Controleer of de data-service van de SIM-kaart is ingeschakeld.
Controleer het saldo van de SIM-kaart.
Tracker geeft offline weer Controleer of de externe stroom nog is aangesloten.
Controleer of het voertuig een netwerkblinde zone is binnengegaan.
Controleer het saldo van de SIM-kaart.
Kan niet lokaliseren Zorg ervoor dat de bovenkant naar boven is gericht zonder metalen dingen af te schermen.
Zorg ervoor dat het zich niet in een gebied zonder satellietdekking bevindt.
Locatie drift In een gebied met een slecht GNSS-signaal (hoge gebouwen in de buurt of een kelder), kan drifting optreden.
Controleer of er trillingen rondom plaatsvinden om de versneller te activeren.
Geen commando antwoord Zorg ervoor dat de commando-indeling correct is.
Het voertuig bevindt zich mogelijk in een netwerkblinde zone.
Zorg ervoor dat de SIM-kaart goed is geplaatst en SMS-service heeft.

Volledige lijst met SMS-opdrachten

Functies Opdrachtindeling Uitleg
Adminnummer instellen admin123456+spatie+mobiel nummer met landcode Voeg uw landcode toe als voorvoegsel van het adminnummer
Terug naar fabrieksinstellingen begin123456 Nadat deze sms-opdracht is verzonden, worden al uw configuraties gewist en keert het apparaat terug naar de fabrieksinstellingen
Wachtwoord wijzigen password+oud wachtwoord+spatie+ nieuw wachtwoord Het wachtwoord mag slechts 6 cijfers bevatten
Herstarten rst Nadat deze sms-opdracht is verzonden, worden de configuraties opgeslagen en wordt het apparaat opnieuw opgestart
APN apn+123456+apn inhoud Haal de exacte APN-naam op bij de SIM-kaartprovider van de tracker, "cmnet" is de APN-naam van China Mobile
apnuser+123456+spatie+inhoud Als de SIM-kaartoperator geen APN-gebruiker heeft, negeer dan deze configuratie
apnuser+123456+spatie+inhoud Als de SIM-kaartoperator geen APN-wachtwoord heeft, negeer dan deze configuratie
IP&Poort adminip+123456+spatie+ip +spatie+poort Micodus tracking platform's IP: 47.254.77.28; Poort: 7700
Domein SZCS,123456,DOMAIN=d.micodus. net: 7700 MiCODUS server domein: d.micodus.net, Poort: 7700
Google Maps-link G123456# of where V:A: Geeft aan dat het apparaat een GPS-signaal heeft;
V:V: Geeft aan dat het apparaat geen GPS-signaal heeft;
2019-11-26 10:17:01: Datum en tijd;
S: 000km/u: Snelheid van de tracker Bat:5: Batterijniveau van de back-upbatterij van de tracker, het heeft 6 niveaus: "6" betekent 100%, "5" 80%, "4" betekent 60%, "3" betekent 40%, "2" betekent 20%, "1" betekent 10%;
ACC: off: De status van de automotor;
7201000006: ID-nummer van het apparaat;
S26: GSM-signaal is 26
G06: GPS-signaal is 06
p: 46000, l: 13152, c: 63162: p, l,c deze 3 parameters betekenen de LBS-code
Data upload frequentie upload123456+spatie+tijd Tijdsinterval bereik: 10-180s
Tijdzone timezone+123456+spatie+GMT nr. Indien oostelijke tijdzone, hoeft geen teken "+" in te voeren, bijvoorbeeld, als de tijdzone Oost 8 is, dan moet de sms-opdracht als volgt worden verzonden: timezone123456 8
Parameter Query param1 firmware versie, ID, IP, poort, domein, APN
param2 admin nummer, SOS nummer, verplaatsingsafstand, overschrijding van snelheid, automatische inschakeltijd, automatische uitschakeltijd, alarm interval
Status status BAT:10 GPRS: GSM: GPS:A/V ACC:on/off olie: on/off power: on/off
Inschakelen (Arm) 111 of SF
Uitschakelen (Disarm) 000 of CF
Brandstof afsluiten 555
Brandstof hervatten 666
Bewegingsalarm move+alarm afstand Bewegingsalarm afstands bereik: 100-1000m
Snelheidsalarm speed+123456+spatie snelheidslimiet Snelheidsalarm snelheids bereik: 20-150km/u
IMEI Controle imei+123456
Slaapstand sleep123456 time Als het apparaat langer dan 5 minuten stilstaat, gaat het automatisch in de slaapstand, sms-opdrachten en bellen kunnen het wakker maken
sleep123456 shock Als het apparaat langer dan 5 minuten stilstaat, gaat het automatisch in de slaapstand, trillingen, sms-opdrachten en bellen kunnen het wakker maken
sleep123456 off Slaapstand annuleren
Trillingsalarm vibx, y x=1-3( 1: SMS alarm, 2: Bel alarm, 3: Eerst SMS dan Bellen );
y=1-9,1 is het meest gevoelig
vibcall+123456 Tril bel alarm ingesteld ok (Als het apparaat langer dan 5 minuten stilstaat, gaat het automatisch in de slaapstand, trillingen, sms-opdrachten en bellen kunnen het wakker maken)
vibalm+123456 Tril sms alarm ingesteld ok (Als het apparaat langer dan 5 minuten stilstaat, gaat het automatisch in de slaapstand, trillingen, sms-opdrachten en bellen kunnen het wakker maken)
Sleepalarm tow A,B A: 1-4, 1: SMS alarm, 2: Bel alarm, 3: SMS+Bellen, 4: Platform alarm; B: Afstand (500-10000m)
Automatisch inschakelen (Arm) via ACC acclt, time Tijdsbereik: 5-1200 seconden
Motor aan/uit alarm autorep123456,AB A=0 (Motor AAN: Geen alarm);
A=1 (Motor AAN: Alleen SMS);
A=2 (Motor AAN: Alleen platform);
A=3 (Motor AAN: SMS+Platform)
B=0 (Motor UIT: Geen alarm);
B=1 (Motor UIT: Alleen SMS);
B=2 (Motor UIT: Alleen Platform);
B=3 (Motor UIT: SMS+Platform)
