Leica Lino P5 - Handleiding voor multifunctionele puntlaser

Overzicht

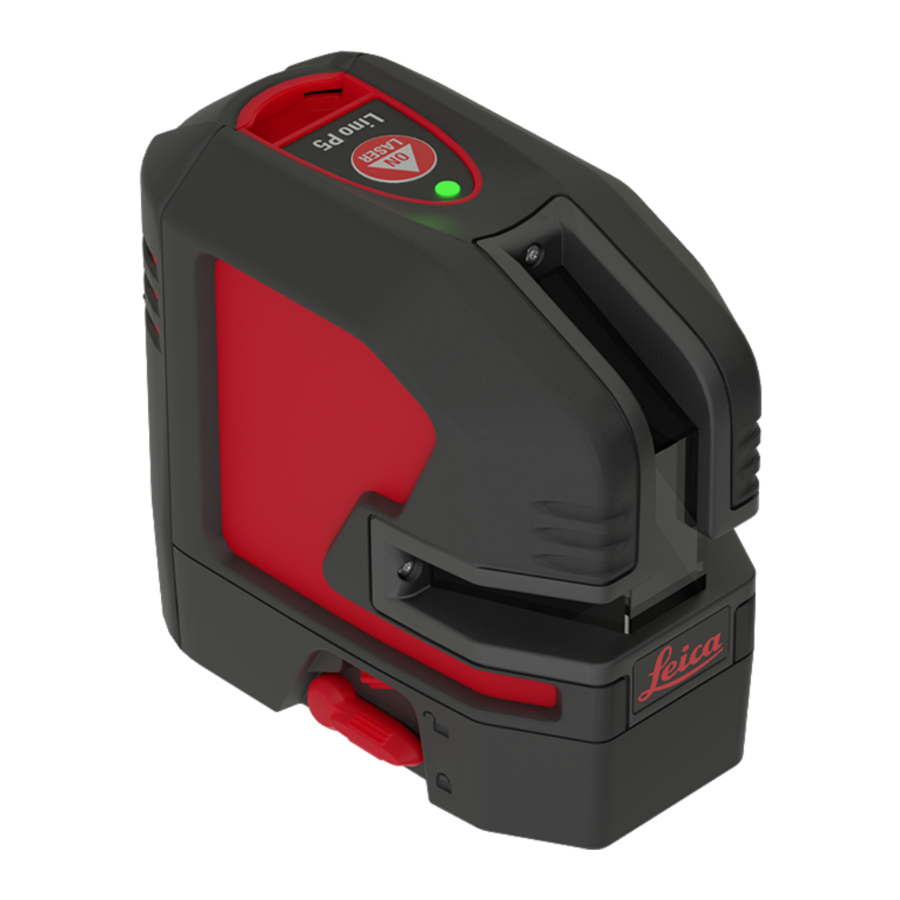

Overzicht De Leica Lino P5 is een zelfnivellerende multifunctionele puntlaser. Het is een betrouwbare precisielaser voor allerlei taken, zoals nivelleren, loodrecht zetten, overbrengen en uitzetten van rechte hoeken. Het ondersteunt u op de werkplek met verticale en horizontale vijf punten (vier punten en één punt aan de voorkant van het apparaat) die precies in 90° ten opzichte van elkaar zijn gerangschikt.

1. Venster van loodrecht omhoog punt
2. Venster van horizontale overdrachtspunten
3. Venster van loodgieterswerk
4. Status-LED (op het toetsenpaneel)
5. Lasertoets (op het toetsenpaneel), AAN/UIT
6. Toetsenpaneel
7. Nivelleervergrendeling
8. Batterijpakket
9. Standaardschroefdraad 1/4"

Instrument instellen

Inleiding
De veiligheidsinstructies (zie Veiligheidsinstructies) en de gebruikershandleiding moeten zorgvuldig worden doorgelezen voordat het product voor de eerste keer wordt gebruikt.
De persoon die verantwoordelijk is voor het product moet ervoor zorgen dat alle gebruikers deze aanwijzingen begrijpen en naleven.
De gebruikte symbolen hebben de volgende betekenis:

Geeft een mogelijk gevaarlijke situatie of een onbedoeld gebruik aan dat, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een mogelijk gevaarlijke situatie of een onbedoeld gebruik aan dat, indien niet vermeden, kan leiden tot licht letsel en/of aanzienlijke materiële, financiële en milieuschade.
Belangrijke paragrafen die in de praktijk moeten worden nageleefd, omdat ze het mogelijk maken het product op een technisch correcte en efficiënte manier te gebruiken.

Nivelleervergrendeling
Nivellering ontgrendeld
In de ontgrendelde positie nivelleert het instrument zichzelf automatisch binnen het gespecificeerde hellingsbereik. (Zie Technische gegevens)

Nivellering vergrendeld
Draai de nivelleervergrendeling om het instrument te transporteren of te kantelen buiten het zelfnivellerende bereik. In de vergrendelde stand is de pendel vastgezet en is de zelfnivellerende functie gedeactiveerd. In dit geval knippert de laser elke 5 seconden.

Li-Ion batterij (optioneel)
Li-Ion batterij opladen

Laad de Li-Ion batterij op voor het eerste gebruik. Tijdens het opladen kan het instrument warm worden. Dit is normaal en zou de levensduur of prestaties van het instrument niet mogen beïnvloeden. Bij de aanbevolen opslagtemperatuur van -20°C tot +30°C (-4°F tot +86°F) kunnen batterijen met een lading van 50% tot 100% tot 1 jaar worden opgeslagen. Na deze opslagperiode moeten de batterijen worden opgeladen.

Het aansluiten van de oplader met de verkeerde adapter kan ernstige schade aan het instrument veroorzaken. Eventuele schade veroorzaakt door misbruik valt niet onder de garantie. Gebruik alleen door Leica goedgekeurde opladers, batterijen en kabels. Niet-goedgekeurde opladers of kabels kunnen ervoor zorgen dat de batterij explodeert of het instrument beschadigt.

Li-Ion batterij plaatsen

Plaats de batterij door deze naar beneden te drukken en vervolgens naar de behuizing te kantelen zoals afgebeeld totdat deze vastklikt.

Li-Ion status-LED

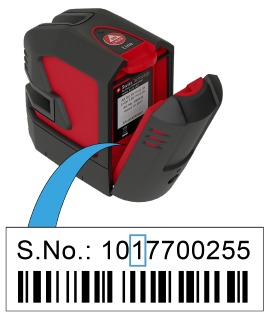

De functie van de Li-Ion status-LED wordt aangegeven door het 3e cijfer in het 10-cijferige serienummer op het typeplaatje van de Li-Ion batterij.

Nummer 0, 1 of 2:

	brandt groen: batterij wordt opgeladen
	UIT: opladen voltooid / niet aan het opladen

Nummer 3 of hoger:

	knippert groen: batterij wordt opgeladen
	brandt groen: opladen voltooid / niet aan het opladen

Alkaline batterijen
Om een betrouwbaar gebruik te garanderen, raden we aan om Alkaline batterijen van hoge kwaliteit te gebruiken.

Alkaline batterijen plaatsen

Plaats Alkaline batterijen in de batterij.

De batterij plaatsen

Plaats de batterij door deze naar beneden te drukken en vervolgens naar de behuizing te kantelen zoals afgebeeld totdat deze vastklikt.

Werkzaamheden

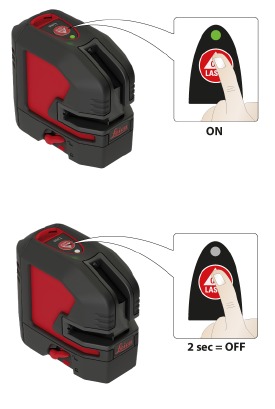

AAN/UIT zetten

Automatische uitschakeling
Plaats de vergrendelschakelaar in de ontgrendelde positie (zie Nivelleervergrendeling). Om automatische uitschakeling na 30 minuten te activeren, houdt u de Aan-knop bij het starten 5 seconden ingedrukt. De status-LED knippert 3 keer groen. Om het weer te deactiveren, herhaalt u de beschreven stappen totdat de status-LED 3 keer rood knippert.

Functies
Controleer of zelfnivellering vereist is en dienovereenkomstig geactiveerd is. (Zie Nivelleervergrendeling voor details)

Verticale punten / horizontale punten aan

Horizontale punten aan

Verticale punten aan

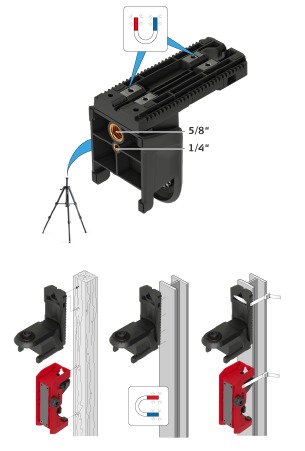

Hoe de slimme adapters te gebruiken

Apparaat op adapter instellen

Klik het apparaat op de Twist 360 adapter.

Uitlijning van verticale laserlijnen

Draai het apparaat 360° rond het loodpunt om de verticale lijn aan te passen.

Uitlijning van horizontale laserlijnen

Draai aan de instelknop van de UAL130 om de horizontale lijn fijn af te stellen op het gewenste referentieniveau.

Verschillende bevestigingstoepassingen

Berichtcodes

Nauwkeurigheidscontrole

Controleer de nauwkeurigheid van uw instrument regelmatig en vooral voor belangrijke meettaken. Controleer de nivelleerblokkering voordat u de nauwkeurigheid controleert.

Nivellering
De nauwkeurigheid van de nivellering controleren

Plaats het instrument op een statief halverwege tussen twee wanden (A+B) die ca. 5 m uit elkaar liggen. Plaats de vergrendelschakelaar in de stand "Ontgrendeld" (zie Nivelleerblokkering). Richt het instrument op wand A en schakel het instrument in. Activeer de horizontale laserlijn of het laserpunt en markeer de positie van de lijn of het punt op de wand (A1). Draai het instrument 180° en markeer de horizontale laserlijn of het laserpunt op exact dezelfde manier op de wand (B1).

Plaats vervolgens het instrument op dezelfde hoogte zo dicht mogelijk bij wand A en markeer opnieuw de horizontale laserlijn of het laserpunt op wand A (A2). Draai het instrument opnieuw 180° en markeer de laser op wand B (B2). Meet de afstanden van de gemarkeerde punten A1-A2 en B1-B2.
Bereken het verschil tussen de twee metingen.
|(A1 - A2) - (B1 - B2)| <=2 mm
Als het verschil niet groter is dan 2 mm, dan ligt het instrument binnen de tolerantie.
Mocht uw instrument buiten de gespecificeerde tolerantie vallen, neem dan contact op met een lokale dealer of een geautoriseerde Leica Geosystems-distributeur.

Verticale loodpunten
De nauwkeurigheid van het bovenste loodpunt controleren:

Plaats de vergrendelschakelaar in de stand "Ontgrendeld" (zie Nivelleerblokkering). Zet de laser op zijn statief op de wandmontagebeugel in de buurt van punt A1 op een minimale afstand van 1,5 m van punt B1. De horizontale laser is uitgelijnd in richting 1. Markeer de laserpunten A1 en B1 met een speld.

De nauwkeurigheid van het onderste loodpunt controleren:
Draai het instrument 180° zodat het in de tegenovergestelde richting 2 wijst ten opzichte van richting 1. Stel het instrument zo af dat de laserstraal exact punt A1 raakt. Als punt B2 niet verder dan 2 mm van punt B1 ligt, dan ligt het instrument binnen de tolerantie.
Mocht uw instrument buiten de gespecificeerde tolerantie vallen, neem dan contact op met een lokale dealer of een geautoriseerde Leica Geosystems-distributeur.

Loodrechte horizontale punten

Plaats de vergrendelschakelaar in de stand "Ontgrendeld" (zie Nivelleerblokkering). Markeer een referentiepunt (P1) op ca. 5 m van de wanden en plaats het onderste loodpunt er exact op. Lijn het dradenkruis uit met de linkerwand en markeer het snijpunt (a1) ongeveer op dezelfde hoogte als P1 op de wand. Markeer kort daarna de loodrechte straal aan de rechterkant (b1) op de voorwand.

Draai vervolgens het apparaat exact 90° met de klok mee rond het loodpunt P1 en plaats de loodrechte straal aan de linkerkant op het bestaande referentiepunt a1. Zorg ervoor dat het bovenste loodpunt nog steeds exact op de referentie P1 staat. Controleer daarna het nieuwe referentiepunt b2 met de oude referentie b1 op de voorwand. De afwijking tussen de twee punten mag max. 3 mm zijn. Markeer de nieuwe positie van de loodrechte straal aan de rechterkant op de rechterwand met c1.

Draai het apparaat daarna exact 180° rond het loodpunt P1 en plaats de loodrechte straal aan de rechterkant op het bestaande referentiepunt a1. Zorg ervoor dat het bovenste loodpunt nog steeds exact op de referentie P1 staat. Markeer vervolgens de straal aan de linkerkant op de rechterwand en markeer deze met c2. Meet ten slotte het verschil tussen het voormalige referentiepunt c1 en het nieuwe punt c2. De afwijking mag max. 3 mm zijn tussen deze twee punten.
Mocht uw instrument buiten de gespecificeerde tolerantie vallen, neem dan contact op met een lokale dealer of een geautoriseerde Leica Geosystems-distributeur.

Technische gegevens

* afhankelijk van de lichtomstandigheden
** @20°C / 68°F

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Leica Lino P5 - Handleiding voor multifunctionele puntlaser

Beschikbare talen
