LG USC9S - Wi-Fi Soundbar Handleiding

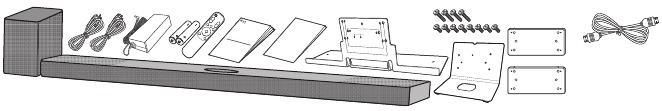

Inhoud van de verpakking

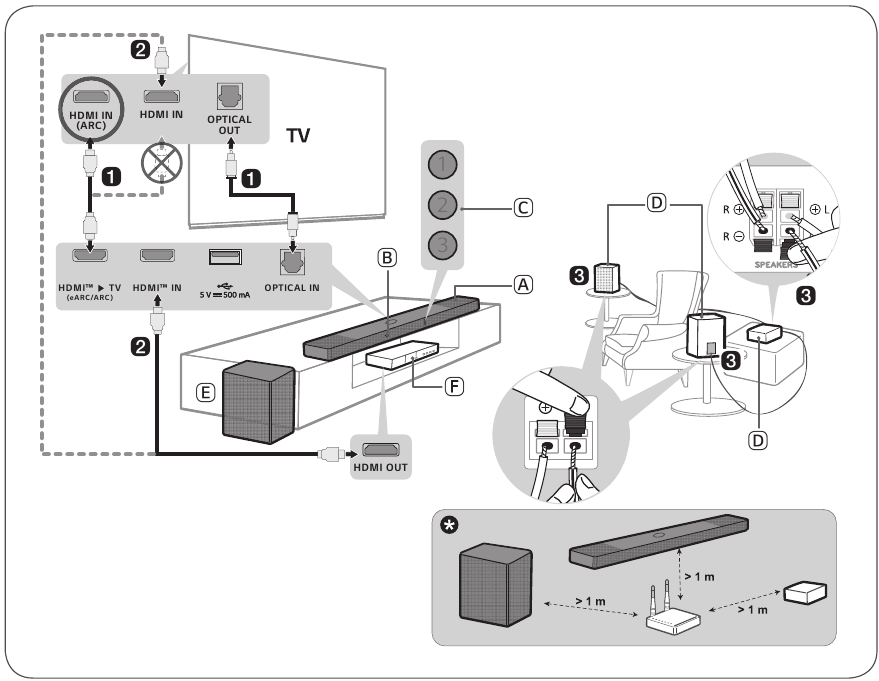

Het product installeren en gebruiken

1. Soundbar
2. Afstandsbediening ontvanger
3. Status LED ( )
4. Achterluidsprekers / Draadloze ontvanger (apart verkrijgbaar, SPQ8-S)
5. Draadloze subwoofer - Installeer deze dicht bij de soundbar.
6. Extern apparaat - (Blu-ray speler, game console, enz.)

: Aan / : Uit / : Knipperen
Rood knipperend	Wit knipperend	Wit	Blauw knipperend	Blauw	Wit	Wit	Paars
Inschakelen Uitschakelen	Wi-Fi gereed	Wi-Fi	Bluetooth gereed	Bluetooth	OPTICAL / HDMI ARC	HDMI IN	USB

1. Sluit de soundbar aan op uw tv via een optische kabel of een HDMI-kabel.
2. Als u een extern apparaat gebruikt (bijv. settopbox, Blu-ray speler, gameconsole, enz.), sluit u dit aan op de soundbar of op de tv via een HDMI-kabel.
   Koop indien nodig HDMI-kabels, een optische kabel of een USB-verlengkabel om de soundbar aan te sluiten.
3. Als u de achterluidsprekers en de draadloze ontvanger apart hebt gekocht, sluit u de achterluidsprekers aan op de draadloze ontvanger via een luidsprekerkabel. Sluit bij het aansluiten van de achterluidsprekers op de draadloze ontvanger de zwart gestreepte kabel aan op de negatieve pool van elke luidspreker en de overige kabel op de positieve pool van elke luidspreker.
4. Sluit in de volgende volgorde aan op de stroom: draadloze subwoofer draadloze ontvanger soundbar. Schakel vervolgens de soundbar in. Wanneer de verbinding automatisch tot stand is gebracht met de soundbar, lichten de LED's op de draadloze subwoofer en de draadloze ontvanger groen op.
5. Het product gebruiken met uw tv
   1. Druk herhaaldelijk op de Function (Functie) knop totdat LED1 en LED2 wit oplichten. Als u een extern apparaat gebruikt dat is aangesloten op HDMI IN op de soundbar, drukt u herhaaldelijk op de Function (Functie) knop totdat LED1 en LED3 wit oplichten.
   2. Stel in de instellingen van uw tv de uitgangsluidspreker in op [HDMI ARC], [Optical] (Optisch) of [External Speaker] (Externe luidspreker).

U kunt van het geluid genieten door LG WOWCAST (apart verkrijgbaar, WTP3) draadloos op de soundbar aan te sluiten.

6. Het product via Wi-Fi met uw smartphone verbinden
   1. Verbind uw smartphone met Wi-Fi.
   2. Installeer de LG Sound Bar app op Google Play of de App Store.
   3. Start de LG Sound Bar app en volg de instructies.
   4. Het product maakt verbinding met uw smartphone en u kunt het product bedienen met de LG Sound Bar app.
7. Het product via Bluetooth met uw smartphone verbinden
   1. Tik op de knop Settings (Instellingen) op uw smartphone en selecteer Bluetooth. Schakel de functie Bluetooth in. ( Off (Uit) > On (Aan) )
   2. Druk op de knop Bluetooth pair (Bluetooth koppelen) . Na een ogenblik knippert LED2 blauw.
   3. Zoek en tik op "LG_Speaker_USC9S_XXXX" of de naam die u hebt geregistreerd in de Google Home-app.
   4. Wanneer het product via Bluetooth met uw smartphone is verbonden, lichten alle LED's blauw op.

Als u een rode LED ziet op de draadloze subwoofer of aan de voorkant van de draadloze ontvanger, betekent dit dat de soundbar niet is verbonden met de luidsprekers. Verbind ze in dat geval in de volgende volgorde.

1. Druk op de Power (Aan/uit) knop op de soundbar om hem uit te schakelen.
2. Druk op de knop Pairing (PAIRING) (Koppelen) op de achterkant van de losgekoppelde draadloze subwoofer of draadloze ontvanger. Controleer of elke LED groen knippert.

• Als u nog steeds een rode LED op de draadloze subwoofer ziet, houdt u de knop op de achterkant van de subwoofer nogmaals ingedrukt.

3. Druk op de Power (Aan/uit) knop op de soundbar om hem in te schakelen.
4. Wanneer de verbinding tot stand is gebracht, ziet u een groen LED-lampje op de draadloze subwoofer of aan de voorkant van de draadloze ontvanger groen oplichten.

Houd de soundbar, de subwoofer en de draadloze ontvanger op meer dan 1 m afstand van het apparaat (bijv. draadloze router, magnetron, enz.) om draadloze interferentie te voorkomen.

• Sommige luidsprekers maken mogelijk geen geluid, afhankelijk van de ingangsbron. Selecteer de geluidsmodus BASS BLAST om via alle luidsprekers te luisteren.

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Google Play is een handelsmerk van Google LLC.

Vervanging van de batterij

Specificatie

Stroomverbruik

• Raadpleeg het hoofdlabel.
• Netwerk standby: 2.0 W

AC-adapter

• Model: MS-Z2610R230-065E0-P
• Fabrikant: MOSO POWER SUPPLY TECHNOLOGY CO., LTD.
• Ingang: 100 - 240 V ~ 50/60 Hz
• Uitgang: 23 V 2.61 A

Afmetingen (B x H x D): Ca. 975,0 mm x 63,0 mm x 125,0 mm
Busvoeding (USB): 5V 500 mA
Versterker (Totaal RMS uitgangsvermogen): 400 W RMS

VOEDING: Dit apparaat werkt op een netspanning van 100 -240 V ~ 50/60 Hz.

Bekabeling: Dit wordt geleverd met een BS 1353-goedgekeurde stekker. Gebruik bij het vervangen van de zekering altijd een zekering met dezelfde waarde en goedgekeurd volgens BS 1362. Gebruik deze stekker nooit zonder de zekeringdeksel. Neem contact op met uw dealer om een vervangende zekeringdeksel te verkrijgen. Als het meegeleverde type stekker niet geschikt is voor de stopcontacten in uw huis, moet de stekker worden verwijderd en een geschikt type worden aangebracht. Raadpleeg de onderstaande bedradingsinstructies:

Een stekker die van de voedingskabel van dit apparaat is verwijderd, moet worden vernietigd. Een stekker met blanke draden is gevaarlijk als deze in een stopcontact wordt gestoken. Sluit geen van beide draden aan op de aardingspen, gemarkeerd met de letter E of met het aardingssymbool of groen of groen en geel gekleurd. Als een andere stekker is aangebracht, gebruikt u een zekering met dezelfde waarde in de stekker.

De draden in deze voedingskabel zijn gekleurd volgens de volgende codes:

• BLAUW: NEUTRAAL, BRUIN: STROOMVOEREND - Aangezien de kleuren van de draden in de voedingskabel van dit apparaat mogelijk niet overeenkomen met de gekleurde markering die de aansluitingen in uw stekker identificeert, gaat u als volgt te werk: De draad die blauw is gekleurd, moet worden aangesloten op de aansluiting die is gemarkeerd met de letter N of zwart is gekleurd. De draad die bruin is gekleurd, moet worden aangesloten op de aansluiting die is gemarkeerd met de letter L of rood is gekleurd.

Het deactiveren van de draadloze netwerkverbinding(en)

Houd de Power (Aan/uit) knop 3 seconden of langer ingedrukt om het product uit te schakelen.

Symbolen

~	Verwijst naar wisselstroom (AC).
	Verwijst naar gelijkstroom (DC).
	Verwijst naar klasse II-apparatuur.
	Verwijst naar stand-by.
	Verwijst naar "AAN" (stroom).
	Verwijst naar gevaarlijke spanning.

Veiligheid

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE KAP (OF ACHTERKANT) NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT HET ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDPSPERSONEEL.

Deze bliksemschicht met pijlpunt-symbool in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in het product.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het product wordt geleverd.

• OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG U DIT PRODUCT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.
• Installeer deze apparatuur niet in een beperkte ruimte, zoals een boekenkast of iets dergelijks.

• Gebruik geen hoogspanningsproducten in de buurt van dit product. (bijv. Elektrische vliegenmepper) Dit product kan defect raken als gevolg van een elektrische schok.
• Er mogen geen open vlammen, zoals brandende kaarsen, op het apparaat worden geplaatst.
• Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
  Er zijn sleuven en openingen in de behuizing aangebracht voor ventilatie en om een betrouwbare werking van het product te garanderen en om het te beschermen tegen oververhitting. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of een ander vergelijkbaar oppervlak te plaatsen.
  Dit product mag niet in een ingebouwde installatie worden geplaatst, zoals een boekenkast of rek, tenzij er voldoende ventilatie is of de instructies van de fabrikant zijn opgevolgd.
• De stekker is het ontkoppelingsapparaat. In geval van een noodgeval moet de stekker gemakkelijk toegankelijk blijven.
• Het apparaat mag niet worden blootgesteld aan water (druppelen of sproeien) en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
• Raadpleeg voor informatie over veiligheidsmarkering, inclusief product identificatie en voedingswaarden, het hoofdlabel aan de onderkant of de andere kant van het product.

Voor modellen met een adapter
Gebruik alleen de AC-adapter die bij dit apparaat is geleverd. Gebruik geen voeding van een ander apparaat of een andere fabrikant.
Het gebruik van een andere voedingskabel of voeding kan schade aan het apparaat veroorzaken en uw garantie ongeldig maken.

Voor modellen die een batterij gebruiken
Dit apparaat is uitgerust met een draagbare batterij of accu.

Risico op brand of explosie als de batterij wordt vervangen door een onjuist type.

De batterijen of het batterijpakket veilig uit de apparatuur verwijderen:
Volg de montagestappen in omgekeerde volgorde om de oude batterijen of het batterijpakket te verwijderen. Om vervuiling van het milieu te voorkomen en mogelijke bedreiging van de gezondheid van mens en/of dier te veroorzaken, moeten de oude batterijen of het batterijpakket in een geschikte container worden geplaatst op daarvoor bestemde inzamelpunten. Gooi batterijen of batterijpakketten niet samen met ander afval weg. Het wordt aanbevolen om lokale, gratis vergoedingssystemen voor batterijen of batterijpakketten te gebruiken (mogelijk niet beschikbaar in uw regio). De batterijen of het batterijpakket mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur of iets dergelijks.

Voor modellen die een ingebouwde batterij gebruiken
Niet opslaan of vervoeren bij een druk lager dan 11,6 kPa en op een hoogte van meer dan 15.000 m.

• vervanging van een batterij door een onjuist type dat een beveiliging kan omzeilen (bijvoorbeeld in het geval van sommige lithiumbatterijtypen);
• het weggooien van een batterij in vuur of een hete oven, of het mechanisch pletten of snijden van een batterij, dat kan leiden tot een explosie.
• het achterlaten van een batterij in een omgeving met een extreem hoge temperatuur dat kan leiden tot een explosie of het lekken van ontvlambare vloeistof of gas; en
• een batterij die wordt blootgesteld aan een extreem lage luchtdruk, wat kan leiden tot een explosie of het lekken van ontvlambare vloeistof of gas.

www.lg.com
Copyright © 2022 LG Electronics Inc. Alle rechten voorbehouden.
