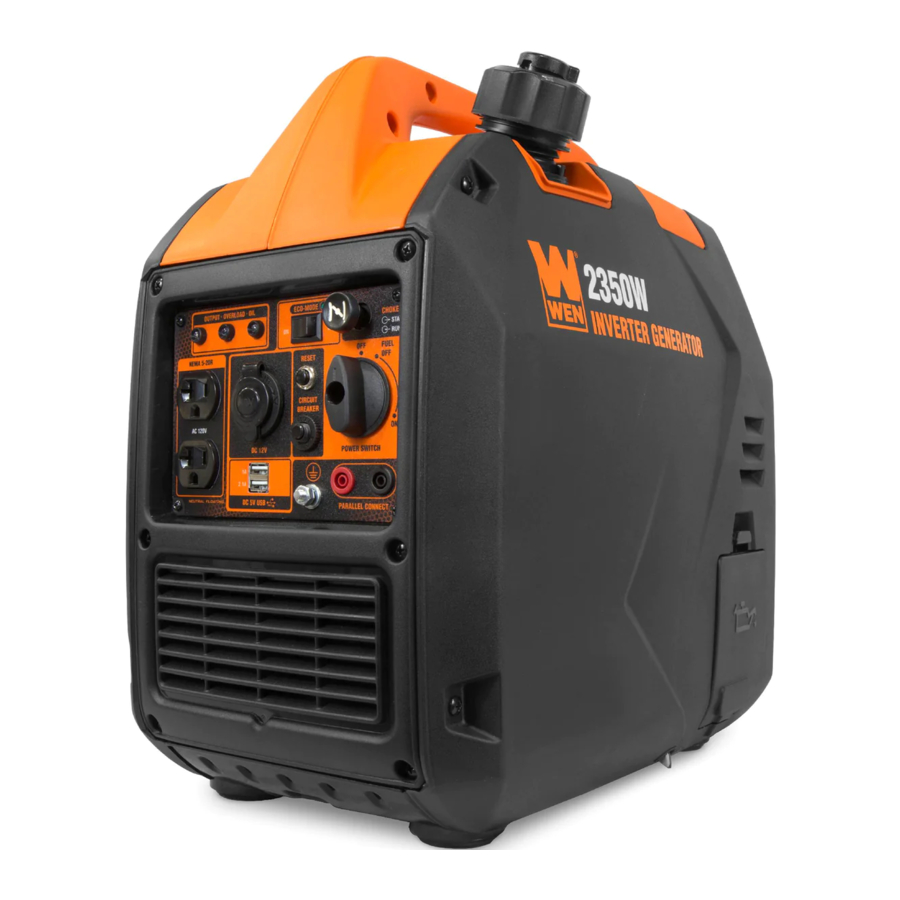

WEN 56235i - 2350W invertergeneratorhandleiding

Uw nieuwe gereedschap is ontworpen en vervaardigd volgens de hoogste normen van WEN voor betrouwbaarheid, bedieningsgemak en veiligheid van de bediener. Indien dit product op de juiste wijze wordt onderhouden, zal het u jarenlang robuuste en probleemloze prestaties leveren. Besteed veel aandacht aan de regels voor een veilige bediening, waarschuwingen en voorzorgsmaatregelen. Als u uw gereedschap op de juiste manier en voor het beoogde doel gebruikt, kunt u jarenlang genieten van een veilige en betrouwbare service.

SPECIFICATIES

GENERATOR

Modelnummer	56235i
Piekvermogen (starten)	2350 watt
Nominaal (werkend) vermogen	1900 watt
Nominale spanning	AC: 120 V, DC: 12 V (sigarettenplug), 5 V
Nominale stroomsterkte	AC: 15,8 A, DC: 8,3 A (sigarettenplug), 2,1 A/1 A (USB)
Fase	Enkel
Frequentie	60 Hz
Productgewicht	39 lbs
Productafmetingen	17,3" x 11,5" x 17,7"

MOTOR

Motortype	4-takt, OHV, enkele cilinder met geforceerd luchtkoelsysteem
Motorinhoud	79 cc
Motortoerental	4800 tpm
Brandstoftankinhoud	1,06 gallons (4 l)
Oliecapaciteit	17,1 fl. oz. (0,5 l)
Looptijd halve belasting	5,7 uur
Smeersysteem	Spat smering
Type bougie	Torch E5T (NGK BP5H)
Bougieafstand	0,6 mm - 0,8 mm (0,02 in. - 0,03 in.)
Bougiekoppel	11,1 - 14,7 ft-lbs (15 - 20 Nm)

INLEIDING

Raadpleeg de onderstaande afbeelding voor de locatie van het serienummer op het specificatielabel. Noteer de generatorinformatie in de onderstaande ruimtes. Als er hulp nodig is voor informatie of service, neem dan contact op met de klantenservice door te bellen naar 1-800-232-1195, ma-vr 8-5 CST; u wordt gevraagd de volgende generatorinformatie te verstrekken wanneer u belt.

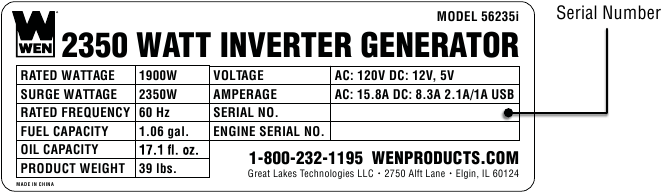

Generator modelnummer: 56235i

Aankoopdatum:
Gekocht bij:
Serienummer:

ONDERHOUDSGEGEVENS

Noteer de onderhoudsdatums van uw generator in de onderstaande tabel. Voer onderhoudscontroles en -werkzaamheden uit volgens het gedeelte "Onderhoud" van de handleiding.

OM DE LEVENSDUUR VAN UW GENERATOR TE MAXIMALISEREN: We raden u aan uw generator minstens één keer per maand 20 tot 30 minuten te laten draaien. Start de generator volgens de instructies en steek een kleine belasting in om er zeker van te zijn dat het stopcontact elektriciteit produceert.

VEILIGHEIDSINFORMATIE

Lees voordat u de generator gaat gebruiken alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand of ernstig letsel.

VEILIGHEIDSINLEIDING

Veiligheid is een combinatie van gezond verstand, alert blijven en weten hoe uw gereedschap werkt. Deze handleiding bevat belangrijke informatie over de mogelijke veiligheidsrisico's van de generator, evenals instructies voor voorbereiding, bediening en onderhoud. Lees en volg alle waarschuwingen en instructies op de generatorlabels en in deze handleiding voordat u deze generator gaat gebruiken. Het niet opvolgen van alle onderstaande instructies kan leiden tot persoonlijk letsel.

OPMERKING: De volgende veiligheidsinformatie is niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. WEN behoudt zich het recht voor om dit product en de specificaties op elk moment zonder voorafgaande kennisgeving te wijzigen.

Bij WEN verbeteren we onze producten voortdurend. Als u merkt dat uw gereedschap niet precies overeenkomt met deze handleiding, bezoek dan wenproducts.com voor de meest actuele handleiding of neem contact op met de klantenservice op 1-800-232-1195, ma-vr 8-5 CST.

Houd deze handleiding beschikbaar voor alle gebruikers gedurende de gehele levensduur van het gereedschap en bekijk deze regelmatig om de veiligheid voor uzelf en anderen te maximaliseren.

BEWAAR DEZE VEILIGHEIDSINSTRUCTIES.

VEILIGHEIDSSYMBOLEN

Het doel van het volgen van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en hun uitleg verdienen uw aandacht en begrip. De veiligheidswaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies of waarschuwingen die ze geven zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

geeft een gevaar aan dat, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot licht of matig letsel.

geeft, indien gebruikt zonder het waarschuwingssymbool, een situatie aan die kan leiden tot schade aan de machine.

VRAGEN? PROBLEMEN?

Om vragen te beantwoorden en problemen zo efficiënt en snel mogelijk op te lossen, kunt u contact opnemen met de klantenservice op 1-800-232-1195, ma-vr 8-5 CST of e-mail techsupport@wenproducts.com.

VEILIGHEIDSWAARSCHUWINGEN GENERATOR

KOOLMONOXIDE

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide (CO). Dit is een giftig gas dat u niet kunt zien of ruiken. Als u de uitlaatgassen van de generator kunt ruiken, ademt u CO in. Maar zelfs als u de uitlaatgassen niet kunt ruiken, kunt u CO inademen.

Gebruik NOOIT een generator in huizen, garages, kruipruimtes of andere gedeeltelijk afgesloten ruimtes. In deze ruimtes kunnen dodelijke hoeveelheden koolmonoxide ontstaan. Het gebruik van een ventilator of het openen van ramen en deuren levert NIET voldoende verse lucht. Gebruik een generator ALLEEN buiten en ver van ramen, deuren en ventilatieopeningen. Deze openingen kunnen uitlaatgassen van de generator aantrekken.

Zelfs als u een generator correct gebruikt, kan er CO in huis lekken. Gebruik ALTIJD een CO-alarm op batterijen of met batterijback-up in huis. Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts. U heeft mogelijk koolmonoxidevergiftiging.

EXPLOSIEGEVAAR. ZEER ONTBRANDBAAR: Deze generator kan zeer ontvlambare en explosieve benzinedampen uitstoten, die bij ontsteking ernstige brandwonden of zelfs de dood kunnen veroorzaken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als deze niet direct in contact staat met benzine.

• Niet gebruiken in de buurt van open vuur, hitte of een andere ontstekingsbron. Niet roken in de buurt van de generator.
• Altijd op een stevige, vlakke ondergrond gebruiken.
• Schakel de generator altijd uit voordat u gaat tanken. Laat de generator minstens 2 minuten afkoelen voordat u de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te verlichten.
• Vul de brandstoftank niet te vol. Benzine kan uitzetten tijdens het gebruik. Vul niet tot de bovenkant van de tank. Houd rekening met uitzetting. Controleer altijd op gemorste brandstof voordat u gaat werken.
• Als er brandstof is gemorst, verplaats de generator dan minstens 30 meter van de lekkage en veeg alle gemorste brandstof schoon voordat u de motor start.
• Maak de brandstoftank leeg voordat u de generator opslaat of vervoert.

Als deze generator wordt gebruikt als voeding voor het bedradingssysteem van een gebouw, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met alle toepasselijke wetten en elektrische voorschriften en de National Electrical Code, NFPA 70. De generator moet worden aangesloten op een transferschakelaar die alle geleiders schakelt, met uitzondering van de aardgeleider van de apparatuur. Het frame van de generator moet worden aangesloten op een goedgekeurde aardelektrode.

CALIFORNIA PROPOSITION 65: Dit product bevat chemicaliën en produceert uitlaatgassen waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen en andere reproductieve schade veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov

Laat comfort of vertrouwdheid met het product geen strikte naleving van de veiligheidsvoorschriften van het product vervangen. Het niet opvolgen van de veiligheidsinstructies kan leiden tot ernstig persoonlijk letsel.

BEDRIJFSOMGEVING

1. Het gebruik van een generator binnenshuis kan u binnen enkele minuten doden. Gebruik een generator alleen buiten en ver van ramen, deuren en ventilatieopeningen.
2. Niet roken in de buurt van de generator.
3. Niet gebruiken in de buurt van open vuur, hitte of ontvlambare materialen. Deze generator kan zeer ontvlambare en explosieve benzinedampen uitstoten, die bij ontsteking ernstige brandwonden of zelfs de dood kunnen veroorzaken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als deze niet direct in contact staat met benzine.
4. Stel de generator niet bloot aan regenachtige of natte omstandigheden; dit verhoogt het risico op elektrische schokken aanzienlijk. Raak de generator, elektronische apparaten of een snoer nooit aan terwijl u in het water staat, op blote voeten loopt of als uw handen of voeten nat zijn.
5. Gebruik de generator altijd op een droge, stevige, vlakke ondergrond.
6. De generator moet tijdens het gebruik minstens 1,5 meter afstand hebben van gebouwen of andere apparatuur.
7. Laat kinderen of niet-gekwalificeerde personen de generator niet bedienen.

VOORBEREIDING GENERATOR

1. Aard de generator altijd voordat u hem gebruikt om de veiligheid te maximaliseren (zie het gedeelte "Aard de generator").
2. Vul de brandstoftank niet te vol, aangezien benzine kan uitzetten tijdens het gebruik. Vul niet tot helemaal bovenin de tank. Laat ruimte over voor benzine-uitzetting. Controleer altijd op gemorste brandstof voordat u gaat werken.
3. Als een onderdeel van de generator, het elektrische apparaat of het netsnoer kapot, beschadigd of defect is, zorg er dan voor dat het wordt gerepareerd of vervangen voordat u het apparaat gebruikt. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde technicus. Gebruik geen stopcontacten of snoeren die tekenen van schade vertonen, zoals een gebroken of gescheurde isolatie.
4. Gebruik een aardlekschakelaar (GFCI) in sterk geleidende gebieden, zoals metalen vlonders of staalconstructies. Verlengsnoeren met in-line GFCIs worden aanbevolen voor deze werkzaamheden om de veiligheid te maximaliseren.
5. Als u de generator aansluit op het elektrische systeem van een gebouw voor noodstroom, MOET u een gekwalificeerde elektricien raadplegen en een transferschakelaar installeren. Dergelijke aansluitingen moeten voldoen aan de lokale elektrische wet- en regelgeving. Het niet naleven hiervan kan een terugkoppeling veroorzaken, wat kan leiden tot ernstig letsel of de dood van medewerkers van het nutsbedrijf.
6. Wijzig de generator nooit op welke manier dan ook. Het wijzigen of gebruiken van de machine voor enig ander doel waarvoor hij niet is ontworpen, kan leiden tot ernstige verwondingen, schade aan de machine en verval van de garantie.

BEDIENING GENERATOR

1. Gebruik de generator alleen voor de beoogde doeleinden. Het wijzigen of gebruiken van de generator voor werkzaamheden waarvoor hij niet is ontworpen, kan gevaren en persoonlijk letsel veroorzaken.
2. Raak geen blote draden of stopcontacten (aansluitingen) aan.
3. Overschrijd het wattage van de generator niet door meer elektrische apparaten aan te sluiten dan het apparaat aankan. Dit kan de generator en/of aangesloten elektrische apparaten beschadigen. Controleer de bedrijfsspanning en frequentievereisten van alle elektrische apparaten voordat u ze op de generator aansluit.
4. Laat de generator enkele minuten draaien voordat u elektrische apparaten aansluit. Start of stop de motor niet met elektrische apparaten die op de stopcontacten zijn aangesloten. Het niet doen hiervan kan de generator en/of aangesloten elektrische apparaten beschadigen.
5. Schakel elektrische apparaten pas in nadat ze op de generator zijn aangesloten.
6. Generatoren trillen bij normaal gebruik. Inspecteer tijdens en na het gebruik van de generator zowel de generator als de verleng- en stroomkabels op schade als gevolg van trillingen.
7. Raak geen hete onderdelen aan. Deze generator produceert warmte tijdens het draaien. Temperaturen in de buurt van de uitlaat kunnen hoger zijn dan 150ºF (65ºC). Laat de generator na gebruik afkoelen voordat u de motor of delen van de generator aanraakt die tijdens het gebruik heet worden.
8. Schakel alle aangesloten elektrische apparaten uit voordat u de generator stopt.
9. Schakel de generator altijd uit voordat u gaat tanken. Laat de generator minstens 2 minuten afkoelen voordat u de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te verlichten.
10. Zet de motorschakelaar in de stand "OFF" wanneer de motor niet draait.
11. Maak de brandstoftank leeg voordat u de generator opslaat of vervoert. Bewaar de generator of benzine niet in de buurt van ovens, boilers of andere apparaten die warmte produceren of een automatische ontsteking hebben. Bewaar de generator en de brandstof uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
12. Was altijd uw handen na het hanteren van de generator.

OM DE LEVENSDUUR VAN UW GENERATOR TE MAXIMALISEREN: We raden u aan uw generator minstens één keer per maand 20 tot 30 minuten te laten draaien. Start de generator volgens de instructies en steek een kleine belasting in om er zeker van te zijn dat het stopcontact elektriciteit produceert. Als u hem niet vaak gebruikt, zal dit de levensduur van de generator aanzienlijk verkorten en de garantie ongeldig maken.

Misbruik van deze generator kan hem beschadigen of de levensduur verkorten.

UITPAKKEN & PAKLIJST

UITPAKKEN

Met de hulp van een vriend of vertrouwde vijand, zoals een van uw schoonfamilie, verwijdert u de generator voorzichtig uit de verpakking en plaatst u deze op een stevige, vlakke ondergrond. Zorg ervoor dat u alle inhoud en accessoires eruit haalt. Gooi de verpakking niet weg voordat alles is verwijderd. Controleer de onderstaande paklijst om er zeker van te zijn dat u alle onderdelen en accessoires heeft. Als er een onderdeel ontbreekt of kapot is, neem dan contact op met de klantenservice op 1-800-232-1195 (ma-vr 8-5 CST) of e-mail naar techsupport@wenproducts.com.

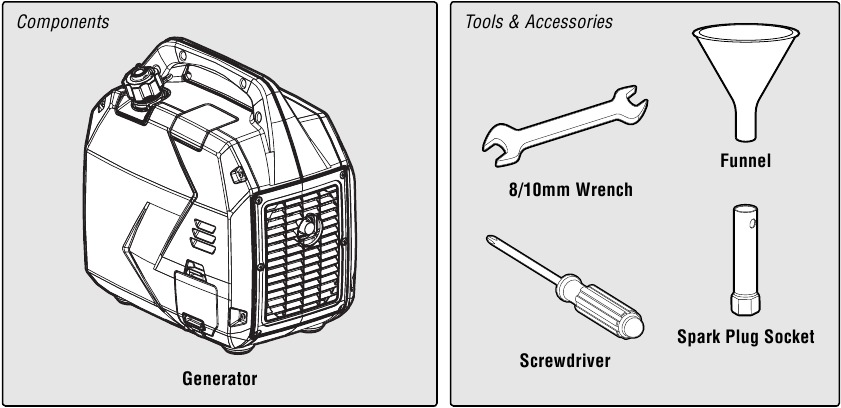

PAKLIJST

KEN UW INVERTER GENERATOR

DOEL VAN DE TOOL

Inverter Generators leveren u schone en stille stroom, waar en wanneer u die het meest nodig heeft. Raadpleeg de volgende diagrammen om vertrouwd te raken met alle onderdelen en bedieningselementen van uw Generator. De componenten worden later in de handleiding genoemd voor montage- en bedieningsinstructies.

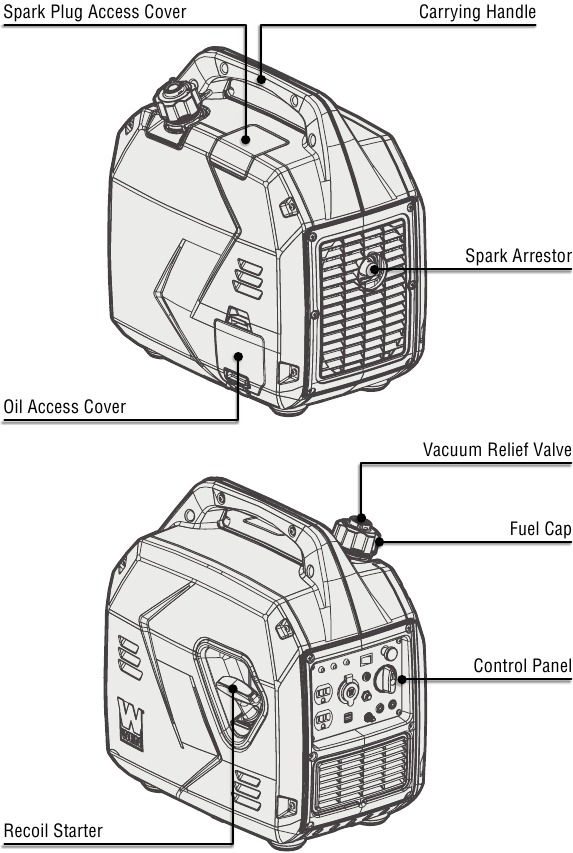

GENERATOR

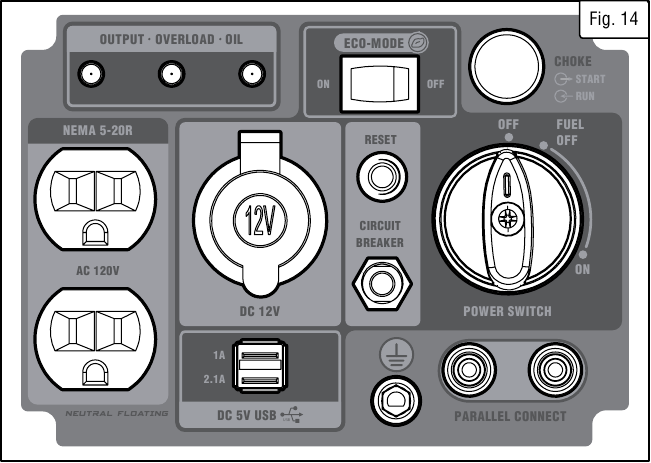

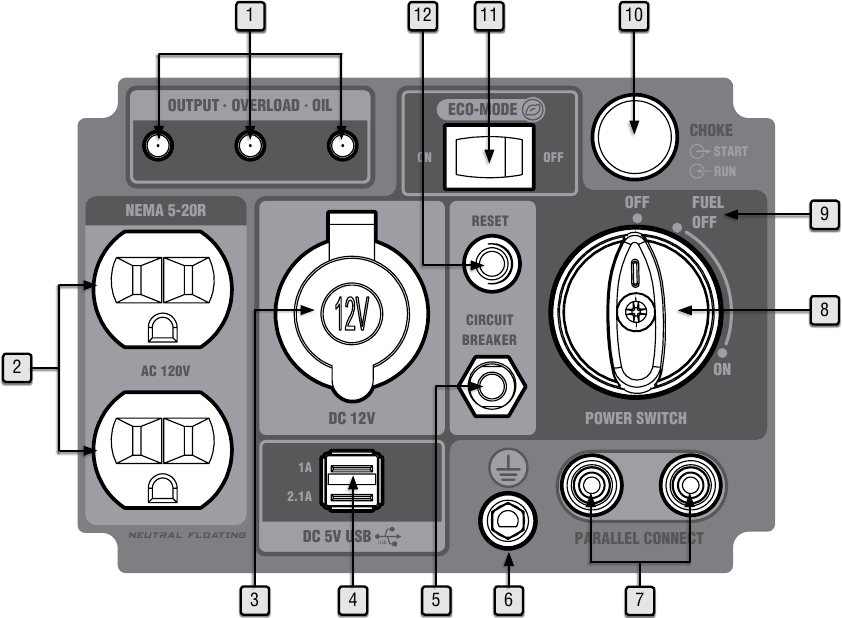

BEDIENINGSPANEEL

1. Indicator Lights
   Output, Overload, & Low Oil (Uitgang, Overbelasting & Laag oliepeil)
2. AC 120V NEMA 5-20R Duplex Receptacles
   Standard household outlets provide 120V 60Hz power. (Standaard huishoudelijke stopcontacten leveren 120V 60Hz stroom.)
3. 12V DC Outlet
   Cigarette-style outlet provides DC power. (Sigarettenaansteker biedt gelijkstroom.)
4. 5V USB Port
   1A & 2.1A for charging various electronic devices. (1A & 2.1A voor het opladen van diverse elektronische apparaten.)
5. Circuit Breaker
   Press to reset. (Indrukken om te resetten.)
6. Grounding Nut
   Ground the generator to reduce the risk of electric shock. Refer to "Ground the Generator" section. (Aarde de generator om het risico op elektrische schokken te verminderen. Raadpleeg het hoofdstuk "De generator aarden".)
7. Parallel Connection
   Connect to share wattage between inverter generators. (Aansluiten om het wattage te delen tussen invertergenerators.)
8. On / Off Switch
   Used to turn on or shut down the generator. (Wordt gebruikt om de generator in of uit te schakelen.)
9. Fuel Off
   Turn the ON / OFF Switch to this position to burn off the fuel in the carburetor. (Zet de AAN / UIT-schakelaar in deze stand om de brandstof in de carburateur te verbranden.)
10. Choke Lever
    Used to start the engine. (Wordt gebruikt om de motor te starten.)

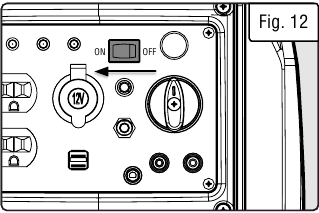

11. Eco-Mode
    Switch Maximizes fuel economy & run time. (Schakelaar maximaliseert het brandstofverbruik en de looptijd.)
12. Reset Button
    Press to reset the circuit in case of overload. (Indrukken om het circuit te resetten in geval van overbelasting.)

VOORBEREIDING

In het volgende hoofdstuk worden de noodzakelijke stappen beschreven om de generator klaar te maken voor gebruik. Als u niet zeker weet hoe u een van de stappen moet uitvoeren, bel dan 1-(800) 232-1195 ma-vr 8-5 CST voor de klantenservice. Het niet correct uitvoeren van deze stappen kan de generator beschadigen of de levensduur ervan verkorten.

STAP 1 - OLIE BIJVULLEN / CONTROLEREN

De generator wordt zonder olie verzonden. De gebruiker moet de juiste hoeveelheid olie bijvullen voordat de generator voor de eerste keer wordt gebruikt. De oliecapaciteit van het motorcarter is 17,1 fl. oz. (0,5 L).

AANBEVELINGEN MOTOROLIE

Selecteer detergentolie van goede kwaliteit met de American Petroleum Institute (API) serviceclassificaties SJ, SL of SM (synthetische oliën kunnen worden gebruikt). Selecteer de SAE-viscositeitsklasse van olie die overeenkomt met de verwachte bedrijfstemperatuur.

Fig. 1

• 30W Engine Oil
  Temperatures above 40°F (Temperaturen boven 4°C)
• 10W-30 Engine Oil
  Temperatures between 0°F - 40°F (Temperaturen tussen -18°C - 4°C)
• Synthetic 5W-30 Engine Oil
  All temperature ranges (Alle temperatuurbereiken)

OLIE BIJVULLEN

1. Plaats de generator op een vlakke ondergrond. Zorg ervoor dat de motor is uitgeschakeld voordat u olie bijvult of controleert.

   Houd de generator waterpas. Als u de generator kantelt om het vullen te vergemakkelijken, stroomt er olie naar de verkeerde delen van de motor, waardoor deze beschadigd raakt.

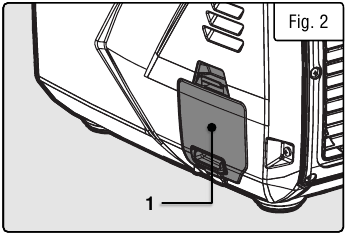

2. Open de olie-toegangsdeksel (Fig. 2 - 1), verwijder de peilstok en veeg deze schoon met een schone doek. Steek de peilstok in de olievulopening zonder deze vast te schroeven.

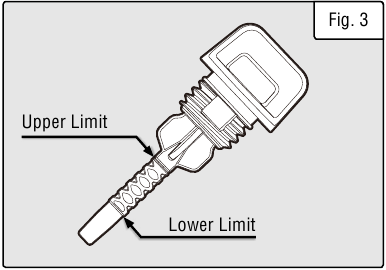

3. Verwijder de peilstok om de oliemarkering op de peilstok te controleren (Fig. 3). Voeg olie toe als de oliemarkering minder dan de helft van de peilstok bedekt.

4. Voeg langzaam olie toe en herhaal stap 2 totdat de oliemarkering de bovenkant van de peilstok bereikt (of wanneer u de olie halverwege de olievuldraden kunt zien komen). Vul het carter niet te vol.
5. Veeg eventuele olielekkages schoon en draai de peilstok stevig vast.

Voor latere bediening moet het oliepeil voor elk gebruik worden gecontroleerd, of na elke 8 bedrijfsuren. De generator is uitgerust met een sensor voor een laag oliepeil en start niet zonder voldoende olie. Volg de instructies om het oliepeil te controleren.

OLIEPEIL CONTROLEREN (voor elke volgende start)

1. Plaats de generator op een vlakke ondergrond. Zorg ervoor dat de motor is uitgeschakeld voordat u olie bijvult of controleert.
2. Verwijder de peilstok en veeg deze schoon met een schone doek.
3. Steek de peilstok in de olievulling zonder deze vast te schroeven. Verwijder de peilstok om de oliemarkering te controleren.
4. Als de oliemarkering minder dan de helft van de peilstok bedekt, voeg dan langzaam olie toe totdat de oliemarkering de bovenkant van de peilstok bereikt (of wanneer u de olie halverwege de olievuldraden kunt zien komen). Zie Fig. 3.

TIP: Uw WEN-generator is compatibel met de WEN 55201 magnetische oliepeilstok (niet inbegrepen), die te koop is op wenproducts.com. De industriële magnetische punt van de peilstok vangt metaalschilfers op uit de olietank van uw generator om de motor te helpen beschermen en de levensduur van uw generator te verlengen.

STAP 2 - BRANDSTOF BIJVULLEN / CONTROLEREN

EXPLOSIEGEVAAR. ZEER ONTBRANDBAAR: Deze generator kan zeer ontvlambare en explosieve benzinedampen uitstoten, die bij ontsteking ernstige brandwonden of zelfs de dood kunnen veroorzaken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als er geen direct contact is met benzine.

• Niet gebruiken in de buurt van open vuur, hitte of andere ontstekingsbronnen. Niet roken in de buurt van de generator.
• Altijd gebruiken op een stevige, vlakke ondergrond.
• Schakel de generator altijd uit voordat u gaat tanken. Laat de generator minstens 2 minuten afkoelen voordat u de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te verminderen.
• Vul de brandstoftank niet te vol. Benzine kan uitzetten tijdens het gebruik. Vul de tank niet tot de bovenkant. Houd rekening met uitzetting. Controleer altijd op gemorste brandstof voordat u gaat werken.
• Als er brandstof wordt gemorst, verplaats de generator dan minstens 10 meter van de plek waar de brandstof is gemorst en veeg eventuele gemorste brandstof schoon voordat u de motor start.
• Maak de brandstoftank leeg voordat u de generator opbergt of vervoert.

Gebruik ALLEEN verse (binnen 30 dagen na aankoop), loodvrije benzine met een minimum octaangetal van 87. De generator presteert het best met benzine zonder ethanol. Gebruik GEEN benzine met meer dan 10% ethanol.

De inhoud van de brandstoftank is 1,06 gallon. Meng geen olie met benzine.

Volg de instructies op de volgende pagina om benzine toe te voegen.

• Vermijd dat er vuil of water in de brandstoftank komt.
• Houd benzine uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Benzine kan verouderen in de tank en het starten bemoeilijken. Bewaar de generator nooit langer dan 2 maanden met brandstof in de tank.
• Gebruik nooit een olie/benzinemengsel.
• Gebruik nooit oude benzine.

BENZINE BIJVULLEN

Gebruik verse (binnen 30 dagen na aankoop), loodvrije benzine met een minimum octaangetal van 87. De generator presteert het best met benzine zonder ethanol. Gebruik GEEN benzine met meer dan 10% ethanol. De inhoud van de brandstoftank is 1,06 gallon. Meng geen olie met benzine.

1. Plaats de generator op een vlakke ondergrond. Zorg ervoor dat de motor is uitgeschakeld voordat u brandstof bijvult of controleert.

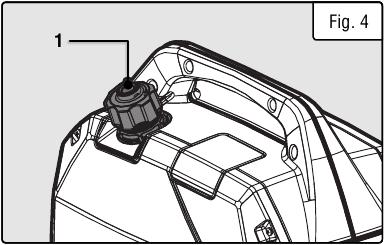

2. Draai de brandstofdop (Fig. 4 - 1) los en leg deze opzij. De brandstofdop kan vastzitten en moeilijk los te draaien zijn.

3. Voeg langzaam loodvrije benzine toe aan de brandstoftank. Pas op dat u niet te veel vult. Plaats de brandstofdop terug en veeg eventuele gemorste benzine schoon met een droge doek.
   OPMERKING: Vul de brandstoftank niet helemaal tot de bovenkant. Als u dit wel doet, zal de benzine uitzetten en overlopen tijdens het gebruik, zelfs met de brandstofdop op zijn plaats.
4. Plaats de brandstofdop terug en veeg eventuele gemorste benzine schoon met een droge doek.

STAP 3 - DE GENERATOR AARDEN

Om het risico op elektrische schokken te verminderen en de veiligheid te maximaliseren, moet de generator correct worden geaard.

Het niet correct aarden van de generator verhoogt het risico op elektrische schokken.

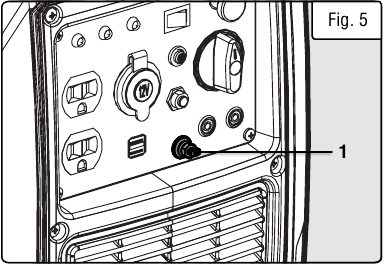

1. Bevestig het ene uiteinde van de aardingsdraad aan de aardingsmoer (Fig. 5 - 1). Draai de moer vast om de aardingsdraad vast te zetten.

2. Sluit het andere uiteinde van de aardingsdraad aan op een koperen, messing of stalen aardingsstaaf die in de aarde is gedreven.

OPMERKING: Aardingsdraad en aardingsstaven worden niet meegeleverd met de generator. Een algemeen aanvaardbare aardingsdraad is een No. 12 AWG (American Wire Gauge) stranded copper wire. Aardingscodes kunnen per locatie verschillen. Neem contact op met een lokale elektricien om de gebiedscodes te controleren.

WERKING OP GROTE HOOGTE BOVEN 600 METER

Het brandstofsysteem van deze generator kan worden beïnvloed door gebruik op grote hoogte. Een goede werking kan worden gewaarborgd door een hoogtekit te installeren op hoogten van meer dan 600 meter boven zeeniveau. Op hoogten boven 2100 meter kan de motor een vermindering van de prestaties ondervinden, zelfs met de juiste hoogtekit. Het gebruik van deze generator zonder de genoemde kit kan de uitstoot van de motor verhogen en zowel het brandstofverbruik als de prestaties verminderen.

Deze kit moet worden geïnstalleerd door een gekwalificeerde monteur. U kunt de kit bestellen op wenproducts.com door te zoeken op onderdeelnummer 56202i-HA36 of 56202i-HA69. Raadpleeg de instructies die bij uw hoogtekit zijn inbegrepen voor meer informatie over de installatie.

Om ernstig letsel door brand te voorkomen, volgt u de procedures voor de installatie van de kit in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen. Als de motor heet is van gebruik, schakelt u de motor uit en wacht u tot deze is afgekoeld voordat u verder gaat. Niet roken in de buurt van de generator. De garantie vervalt als er geen aanpassingen zijn gemaakt voor gebruik op grote hoogte.

VERWIJDER de hoogtekit bij gebruik op hoogten onder 600 meter.

UW GENERATOR STARTEN

Voordat u de generator start, moet u ervoor zorgen dat u de stappen in het gedeelte "Voorbereiding" van deze handleiding hebt gelezen en uitgevoerd. Als u niet zeker weet hoe u een van de stappen in deze handleiding moet uitvoeren, bel dan 1-(800) 232-1195 ma-vr 8-5 CST voor de klantenservice.

KOOLMONOXIDE

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide (CO). Dit is een giftig gas dat u niet kunt zien of ruiken. Als u de uitlaatgassen van de generator kunt ruiken, ademt u CO in. Maar zelfs als u de uitlaatgassen niet kunt ruiken, kunt u CO inademen.

Gebruik NOOIT een generator in huizen, garages, kruipruimtes of andere gedeeltelijk afgesloten ruimtes. In deze ruimtes kunnen zich dodelijke hoeveelheden koolmonoxide ophopen. Het gebruik van een ventilator of het openen van ramen en deuren zorgt NIET voor voldoende verse lucht. Gebruik een generator ALLEEN buiten en ver van ramen, deuren en ventilatieopeningen. Deze openingen kunnen uitlaatgassen van de generator naar binnen zuigen.

Zelfs als u een generator correct gebruikt, kan er CO in huis lekken. Gebruik ALTIJD een CO-alarm op batterijen of met batterijback-up in huis. Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts. U kunt een koolmonoxidevergiftiging hebben.

De uitlaatgassen van dit product bevatten chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

Gebruik de generator niet in de buurt van open vuur of ontvlambare materialen. Deze generator kan zeer brandbare en explosieve benzinedampen uitstoten, die ernstige brandwonden of zelfs de dood kunnen veroorzaken als ze worden ontstoken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als deze niet rechtstreeks in contact komt met benzine. Rook niet in de buurt van de generator.

Deze generator produceert een krachtige spanning, die kan leiden tot elektrocutie.

Niet gebruiken in regenachtige of natte omstandigheden. Raak geen blanke draden of stopcontacten aan. Sta niet toe dat kinderen of niet-gekwalificeerde personen de machine bedienen.

De generator mag alleen worden aangesloten op elektrische apparaten, rechtstreeks of met een verlengsnoer. Sluit de generator NOOIT aan op het elektrische systeem van een gebouw zonder een gekwalificeerde elektricien en een overdrachtsschakelaar als afzonderlijk afgeleid systeem. Dergelijke aansluitingen moeten voldoen aan de plaatselijke elektrische wet- en regelgeving. Niet-naleving kan een terugvoeding creëren, wat kan leiden tot ernstig letsel of de dood van nutsmedewerkers.

Voor maximale veiligheid moet u de generator ALTIJD aarden voordat u hem gebruikt. Zie "De generator aarden".

Gebruik een aardlekschakelaar (GFCI) in sterk geleidende gebieden, zoals metalen vlonders of staalconstructies. GFCI's zijn in-line verkrijgbaar met sommige verlengsnoeren.

Koppel alle elektrische belastingen los van de generator voordat u probeert te starten.

VOORDAT U DE GENERATOR START

1. Controleer of de generator buiten op een droge, vlakke ondergrond staat. Laat aan alle kanten van de generator minstens zestig centimeter ruimte vrij.
2. Om de veiligheid te maximaliseren, controleert u of de generator goed is geaard. Zie "De generator aarden".
3. Controleer of er voldoende olie in het carter zit. Voeg indien nodig olie toe. Zie "Stap 1 - Olie toevoegen / controleren".
4. Controleer of er voldoende brandstof in de brandstoftank zit. Voeg indien nodig benzine toe. Zie "Stap 2 - Brandstof toevoegen / controleren".
5. Zorg ervoor dat alle elektrische apparaten tijdens het starten zijn losgekoppeld van de generator. Anders zal het moeilijk zijn om de motor te starten.

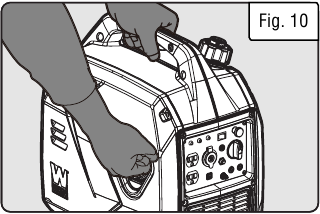

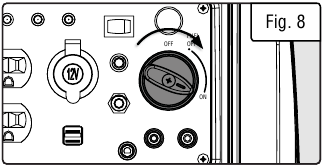

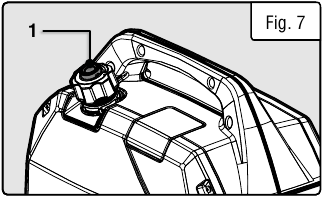

DE GENERATOR STARTEN

1. Plaats de generator buiten op een droge, vlakke ondergrond. Laat aan alle kanten van de generator minstens zestig centimeter ruimte vrij.
2. Controleer of er voldoende olie in het carter zit. Voeg indien nodig olie toe (zie "Olie toevoegen / controleren").
3. Controleer of er voldoende benzine in de brandstoftank zit. Voeg indien nodig brandstof toe (zie "Benzine toevoegen").
4. Om de veiligheid te maximaliseren, moet u ervoor zorgen dat de generator goed is geaard (zie "De generator aarden").
5. Zorg ervoor dat alle elektrische apparaten tijdens het starten zijn losgekoppeld van de generator. Anders zal het moeilijk zijn om de motor te starten.

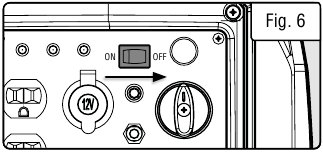

6. Zet de ECO-MODE-schakelaar tijdens het starten op "OFF" (Afb. 6).

7. Open de vacuümontlastklep bovenop de tankdop (Afb. 7 - 1) door deze met de klok mee naar de "ON" (AAN) positie te draaien. Hierdoor kan de brandstof stromen.

8. Zet de motorschakelaar in de AAN-stand (Afb. 8).

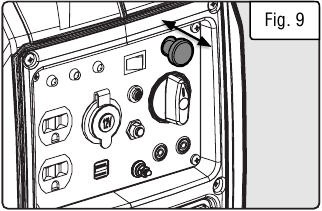

9. Als de motor koud is, trekt u de chokehendel uit om de chokeklep te SLUITEN. Als de motor warm is, duwt u de chokehendel in om de chokeklep te OPENEN (Afb. 9).

10. Trek langzaam aan de trekstarterhendel (Afb. 10) totdat er een lichte weerstand wordt gevoeld en trek vervolgens snel om de motor te starten. Laat het snoer voorzichtig terug in de trekstarter glijden. Laat het snoer nooit terugspringen.

11. Herhaal stap 10 totdat de motor start. Merk op dat de starttijd van de motor niet langer mag duren dan 15 minuten. Als de motor niet start, laat hem dan een minuut afkoelen voordat u hem opnieuw start, anders kan dit schade aan de machine veroorzaken.
    OPMERKING: Raadpleeg, na herhaalde mislukte pogingen om de motor te starten, de gids voor probleemoplossing voordat u het opnieuw probeert. Als de problemen aanhouden, bel dan 1-(800) 232-1195 ma-vr 8-5 CST.
12. Nadat de motor is gestart, gaat het uitgangsindicatielampje (groen) op het bedieningspaneel branden.
13. Duw de chokehendel langzaam naar binnen om de chokeklep te openen (Afb. 11).

    OPMERKING: Als de motor schudt of onstabiel draait, trek de chokehendel dan halverwege naar de HALF open positie en duw hem vervolgens naar de VOLLEDIG open positie nadat de motor stabiel draait.
14. Laat de motor enkele minuten draaien voordat u elektrische apparaten aansluit. Hierdoor kan de generator zijn snelheid en temperatuur stabiliseren.

ECO-MODE SCHAKELAAR

Deze generator is uitgerust met een Eco-Mode Idle Control Switch (Afb. 12). Het inschakelen van de schakelaar past de motor automatisch aan de belasting aan. Wanneer de elektrische belasting verandert, zal de generatormotor automatisch versnellen en vertragen als dat nodig is. Dit vermindert het brandstofverbruik en het geluidsniveau.

Houd deze schakelaar ingeschakeld wanneer de stroombelasting minder dan 1000 W is. Schakel de Eco-Mode Switch niet in wanneer de totale belasting meer dan 1000 W is. De generatormotor moet op volle snelheid draaien om stroom te leveren voor alles boven de 1000 W.

OLIEPEIL UITSCHAKELING

Het indicatielampje voor laag oliepeil (geel) gaat branden om u eraan te herinneren dat het motoroliepeil laag is en moet worden bijgevuld. De generator is uitgerust met een uitschakeling bij lage oliedruk die de motor automatisch stopt wanneer het oliepeil te laag is om het apparaat tegen schade te beschermen. Het oliepeil van de motor moet voor elke start worden gecontroleerd om ervoor te zorgen dat het motorcarter voldoende smeermiddel bevat.

PARALLELLE WERKING

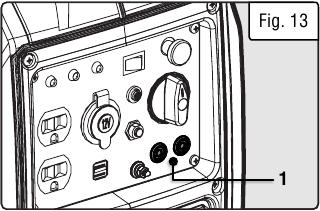

Met de parallelle aansluitfunctie (Afb. 13 - 1) kunt u twee WEN-generatoren aansluiten om het totale beschikbare elektrische vermogen te vergroten. De "Parallel Connection Kit" (parallelle aansluitset) kan worden aangeschaft via wenproducts.com.

Volg de instructies die bij uw WEN-parallelle aansluitset zijn inbegrepen voor een correcte installatie en werking.

UW GENERATOR GEBRUIKEN

HET WATTAGE VAN UW APPARAAT/APPARATEN BEREKENEN

Sluit elektrische apparaten die op wisselstroom werken aan op basis van hun wattagevereisten. Bereken het totale bedrijfsvermogen en startvermogen van het apparaat/de apparaten die u wilt aansluiten, en ZORG ERVOOR dat deze binnen de capaciteit van uw generator en de capaciteit van elk afzonderlijk stopcontact vallen.

Wattagecapaciteit generator	GENERATOR BEDRIJFSVERMOGEN (NOMINAAL)	GENERATOR STARTVERMOGEN (PIEK)
	1900W	2350W
	Wat dit betekent: De generator kan maximaal 1900W continu produceren om doorlopend stroom te leveren aan uw elektronische apparaten. LET OP: Controleer ook de nominale stroomsterkte voor elk stopcontact en zorg ervoor dat u de afzonderlijke stopcontacten niet overbelast.	Wat dit betekent: Sommige apparaten, zoals boxventilatoren, hebben korte stoten extra vermogen nodig bovenop het nominale wattage dat op het apparaat staat vermeld om hun motoren te starten. De generator kan gedurende een korte periode (seconden) een maximaal wattage van 2350W produceren om het extra startvermogen te dekken dat uw elektronische apparaten nodig hebben.
Wattageberekening elektronisch apparaat	Zoek de wattage-informatie van elk apparaat dat u van plan bent aan te sluiten. De informatie moet op het apparaat of in de handleiding staan, of u kunt Tabel 2 raadplegen. Het wattage kan worden berekend met behulp van deze vergelijking: Watt = Volt x Ampère
	Om het totale bedrijfsvermogen van uw apparaten te berekenen: + Tel het bedrijfsvermogen van alle apparaten die u van plan bent aan te sluiten bij elkaar op. = Het totale bedrijfsvermogen (nominaal). Dit wattage mag het bedrijfsvermogen van 1900W NIET overschrijden. Het wordt aanbevolen om een belasting van 1710W (90% van het nominale vermogen) of lager aan te houden om een stabiele spanning te garanderen en de levensduur van de generator te verlengen.	Om het totale startvermogen van uw apparaten te berekenen: + Tel het totale bedrijfsvermogen van alle apparaten die u van plan bent aan te sluiten bij elkaar op. + Tel het hoogste AANVULLENDE startvermogen van de apparaten die u van plan bent aan te sluiten erbij op. = Het totale startvermogen (piek). Dit wattage mag het startvermogen van 2350W NIET overschrijden.
	Als een van de totaal berekende bedrijfsvermogens of startvermogens hoger is dan de capaciteit van uw generator, pas dan de belasting aan totdat aan beide wattagevereisten is voldaan. Anders overbelast u de generator en veroorzaakt u schade aan de motor en uw elektrische apparaat/apparaten.

Tabel 1 - Wattages berekenen

De onderstaande tabel dient als referentie voor de geschatte wattagevereisten van veel voorkomende elektrische apparaten. Vertrouw echter niet uitsluitend op deze tabel - alle elektronica en apparaten zijn verschillend gebouwd. Controleer altijd het wattage dat op het elektrische apparaat staat vermeld voordat u deze tabel raadpleegt.

Gereedschap of apparaat	Nominaal (bedrijfs)vermogen	Piekvermogen (startvermogen)
Elektrische boiler (40 gal)	4000	0
Kookplaat	2500	0
Zaag - radiaalarm	2000	2000
Elektrisch fornuis (elk element)	1500-2800	0
Zaag - cirkel	1500	1500
Luchtcompressor (1 PK)	1500	3000
Raamairconditioner	1200	1800
Zaag - verstek	1200	1200
Magnetron	1000	0
Bronwaterpomp	1000	1000
Dompelpomp	800	1200
Koel-vriescombinatie	800	1200
Kachelventilator	800	1300
Computer	800	0
Elektrische boormachine	600	900
Televisie	500	0
Diepvriezer	500	500
Garagedeuropener	480	0
Stereo-installatie	400	0
Boxventilator	300	600
Wekkerradio	300	0
Beveiligingssysteem	180	0
DVD-speler / videorecorder	100	0
Gewone gloeilamp	75	0

Tabel 2 - Geschatte wattages van veel voorkomende elektrische apparaten

LET OP: Maak uzelf vertrouwd met de functies en capaciteit van elk onderdeel op het bedieningspaneel voordat u elektrische apparaten aansluit. Zie meer informatie over de componenten van het bedieningspaneel. Overbelast de generator of afzonderlijke paneelcontactdozen niet. Sluit geen 50Hz- of 3-fasenbelastingen aan op de generator.

ELEKTRISCHE APPARATEN AANSLUITEN

Wanneer de nominale wattagevereiste van elk elektrisch apparaat is vastgesteld, telt u deze getallen op om het totale benodigde nominale wattage te vinden. Als dit getal het nominale wattage (1900W) van de generator overschrijdt, sluit dan NIET al deze apparaten aan. Selecteer een combinatie van elektrische apparaten met een totaal nominaal wattage dat lager is dan of gelijk is aan het nominale wattage van de generator.

Maak uzelf vertrouwd met de markeringen op het bedieningspaneel (Fig. 14) voordat u elektrische apparaten aansluit. Sluit geen 50Hz-belastingen aan op de generator.

1. Voordat u elektrische apparaten aansluit, laat u de generator een paar minuten draaien om de snelheid en spanning te stabiliseren.
2. Zorg ervoor dat alle apparaten zijn uitgeschakeld. Begin met het aansluiten van elk elektrisch apparaat, van het hoogste wattage naar het laagste. Controleer het stroomindicatielampje (groen) om er zeker van te zijn dat de generator stroom produceert.
3. Overbelast de generator of afzonderlijke paneelcontactdozen niet. Als er een overbelasting optreedt, wordt het overbelastingsindicatielampje (rood) geactiveerd. Als het knippert, schakel dan één belasting uit en trek de stekker eruit. Als het continu brandt (niet knippert), schakelt de generator de stroom uit om zichzelf te beschermen. Trek de stekker van alle elektrische apparaten uit het stopcontact en druk vervolgens op de resetknop om het hele circuit te resetten, of druk op de stroomonderbreker om het DC-circuit te resetten. Controleer het totale wattage van de apparaten en verminder de belasting als deze de capaciteit van de generator overschrijdt. Sluit vervolgens de belastingen één voor één weer aan.

LET OP: Als de resetknop of stroomonderbreker niet reset, wacht dan enkele minuten en probeer het opnieuw. Als het probleem aanhoudt, bel dan met 1-(800) 232-1195 M-F 8-5 CST.

LET OP: De NEMA 5-20-contactdozen kunnen apparaten tot 20A aansluiten, alleen wanneer twee generatoren parallel zijn aangesloten. Overschrijd bij het gebruik van een enkele generator niet 15,8A (1900 bedrijfsvermogen) op deze contactdoos.

ENKELE OPMERKINGEN OVER STROOMKABELS

Lange of dunne kabels kunnen de stroom die door de generator aan een elektrisch apparaat wordt geleverd, verminderen. Bij gebruik van dergelijke kabels moet u rekening houden met een iets hogere nominale wattagevereiste van het elektrische apparaat.

Apparaatvereisten			Max. kabellengte (ft) per draaddikte
Ampère	Watt (120V)	Watt (240V)	#8 draad	#10 draad	#12 draad	#14 draad	#16 draad
2.5	300	600	NR	NR	NR	375	250
5	600	1200	NR	NR	300	200	125
7.5	900	1800	NR	350	200	125	100
10	1200	2400	NR	250	150	100	50
15	1800	3600	NR	150	100	65	NR
20	2400	4800	175	125	75	50	NR
25	3000	6000	150	100	60	NR	NR
30	3600	7200	125	65	NR	NR	NR
40	4800	9600	90	NR	NR	NR	NR

*NR = Niet aanbevolen

Tabel 3 - Richtlijn voor de vereisten van het netsnoer

De generator mag alleen worden aangesloten op elektrische apparaten, rechtstreeks of met een verlengsnoer. Sluit NOOIT AAN OP HET ELEKTRISCHE SYSTEEM VAN EEN GEBOUW zonder een gekwalificeerde elektricien en aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem. Dergelijke aansluitingen moeten voldoen aan de lokale elektriciteitswetten en -voorschriften. Het niet naleven hiervan kan een terugvoeding creëren, wat kan leiden tot ernstig letsel of de dood van werknemers van het nutsbedrijf.

LET OP: Voor stroomuitval zijn permanent geïnstalleerde, stationaire generatoren beter geschikt voor het leveren van noodstroom aan uw huis. Zelfs een correct aangesloten draagbare generator kan overbelast raken. Dit kan leiden tot oververhitting of belasting van de machineonderdelen, wat mogelijk kan leiden tot uitval van de generator.

UW GENERATOR STOPPEN

DE GENERATOR UITSCHAKELEN

1. Schakel alle elektrische apparaten uit en haal vervolgens de stekker van de apparaten uit de generator.

   Het loskoppelen van draaiende apparaten kan schade aan de generator veroorzaken. Stop de motor nooit met aangesloten en draaiende elektrische apparaten.
2. Laat de generator een paar minuten onbelast draaien om de interne temperaturen te stabiliseren.

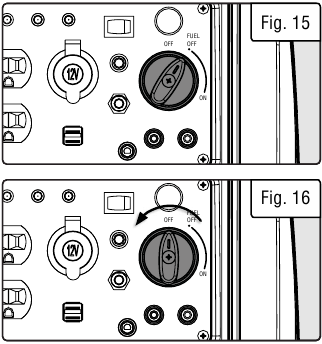

3. Draai de motorschakelaar naar de FUEL OFF (BRANDSTOF UIT) positie (Fig. 15). Deze functie verbrandt de resterende brandstof in de carburateur, wat helpt om brandstofdegradatie tegen te gaan en de levensduur van de motor te verlengen. U kunt er ook voor kiezen om de motor snel uit te schakelen (bijv. om bij te tanken, de generator te verplaatsen, enz.) door de motorschakelaar naar de OFF (UIT) positie te draaien (Fig. 16), maar deze optie laat brandstof in de carburateur achter. Zorg ervoor dat u de carburateur na gebruik leegmaakt om de levensduur van de motor te verlengen.

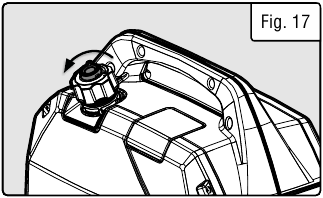

4. Sluit de vacuümontlastklep (Fig. 17) bovenop de brandstofdop door deze tegen de klok in naar de OFF (UIT) positie te draaien.


Laat de generator enkele minuten afkoelen voordat u onderdelen aanraakt die tijdens gebruik heet worden.

Als u benzine lange tijd in de brandstoftank laat zitten, kan het in de toekomst moeilijk zijn om de generator te starten. Sla de generator nooit langere tijd (langer dan 2 maanden) op met brandstof in de brandstoftank. Raadpleeg "De generator opslaan".

ONDERHOUD

Correct routineonderhoud van de generator verlengt de levensduur van de machine. Voer onderhoudscontroles en -werkzaamheden uit volgens het schema in tabel 4.

Voer nooit onderhoudswerkzaamheden uit terwijl de generator draait. Voordat u de generator onderhoudt of repareert, schakelt u de generator uit, koppelt u alle apparaten los en laat u de generator afkoelen.

Als u vragen hebt over de onderhoudsprocedures die in deze handleiding worden vermeld, bel dan 1-(800) 232-1195 ma-vr 8-5 CST of e-mail techsupport@wenproducts.com.

Aanbevolen onderhoudsschema		Elke 8 uur of dagelijks	Elke 25 uur	Elke 3 maanden of 50 uur	Elke 6 maanden of 100 uur	Voor opslag	Indien nodig
Motorolie	Niveau controleren	x
	Vervangen		x*				x
Luchtfilter	Controleren			x*
	Reinigen			x*
Bougie	Controleren/reinigen/ opnieuw afstellen				x
	Vervangen				x		x
Brandstof	Niveau controleren	x
	Aftappen					x	x
Carburateur	Aftappen	x					x
Vonkenvanger	Controleren/reinigen				x

* Vaker reinigen/vervangen bij stoffige omstandigheden of bij gebruik onder zware belasting.

Tabel 4 - Aanbevolen onderhoudsschema

TIPS VOOR GENERATORONDERHOUD:

• Tap na elk gebruik en voor opslag uw carburateur af om verstopping te voorkomen.
• Bewaar de generator niet langer dan 2 maanden met brandstof in de tank - de brandstof wordt slecht.
• Laat de generator minstens elke maand 15 minuten draaien om de levensduur te maximaliseren.

DE GENERATOR REINIGEN

Houd de generator schoon om onjuiste werking of schade aan de machine door vuil en stof te voorkomen. Inspecteer alle ventilatieopeningen op de generator. Deze openingen moeten schoon en vrij worden gehouden. Als de generator vuil wordt, gebruik dan een vochtige doek om de buitenkant schoon te vegen. Gebruik een zachte borstel om vuil en olie los te maken en gebruik een stofzuiger om los vuil op te zuigen. Gebruik lucht onder lage druk (niet meer dan 25 PSI) om vuil weg te blazen.

Reinig de generator nooit als deze draait! Reinig nooit met een emmer water of een slang. Er kan water in de werkende delen van de generator komen, wat corrosie of kortsluiting kan veroorzaken.

OPMERKING: Het niet correct onderhouden van de generator maakt de garantie ongeldig.

Zorg ervoor dat de generator is uitgeschakeld voordat u inspectie- of onderhoudsprocedures uitvoert.

OLIE CONTROLEREN / BIJVULLEN

Controleer het oliepeil van de generator volgens het aanbevolen onderhoudsschema in tabel 4. Het oliepeil moet voor elk gebruik of om de 8 bedrijfsuren worden gecontroleerd. De oliecapaciteit van de generatormotor is 505 ml. Vul olie bij als het oliepeil laag is.

Raadpleeg het gedeelte "Olie toevoegen/controleren" voor het juiste type en gewicht van de olie. De generator is uitgerust met een automatische uitschakeling om te voorkomen dat hij op een laag oliepeil draait. Om het oliepeil te controleren:

1. Zorg ervoor dat de generator op een vlakke ondergrond staat. Kantel de generator niet om het vullen te vergemakkelijken, omdat er dan olie in de motorruimten kan stromen, wat schade kan veroorzaken. Houd de generator waterpas!

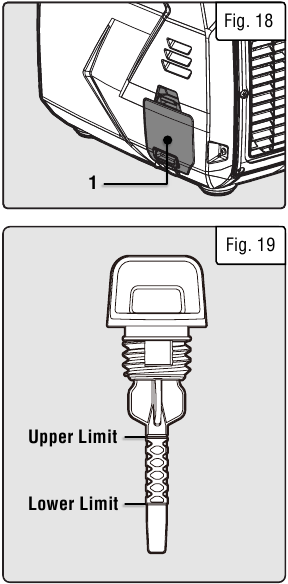

2. Open het olieklepje (Afb. 18 - 1). Verwijder de peilstok (Afb. 19) en veeg hem schoon met een schone doek.

3. Steek de peilstok in de olievulopening zonder hem vast te schroeven. Verwijder de peilstok om de oliemarkering te controleren. Vul olie bij als de oliemarkering minder dan de helft van de peilstok bedekt.
4. Voeg met behulp van een trechter of geschikte dispenser langzaam meer olie toe. Herhaal stap 3 totdat de oliemarkering de bovenkant van de peilstok bereikt (en u olie omhoog ziet komen in de schroefdraad van de olievulling). Vul het carter niet te vol.
5. Plaats de peilstok terug en veeg eventuele gemorste olie schoon met een doek.

OLIE AFTAPPEN / VERVERSEN

Ververs de olie volgens het aanbevolen onderhoudsschema in tabel 4. Ververs de olie vaker bij gebruik onder zware belasting of bij hoge omgevingstemperaturen. Het is ook noodzakelijk om de olie uit het carter af te tappen als deze is verontreinigd met water of vuil. Door de olie te verversen wanneer de motor warm is, kan de olie volledig worden afgetapt. Tap de olie van de generator af volgens de volgende stappen.

1. Plaats de generator op een verhoogd platform, zoals een tafel of bureau. Plaats een bak onder de olievulling om de olie op te vangen als deze wegloopt.
2. Open het olieklepje. Verwijder de peilstok en kantel de generator naar u toe zodat de olie volledig uit de motor kan lopen.
3. Plaats de oliepeilstok terug en draai deze stevig vast. Veeg eventuele gemorste olie schoon en plaats het olieklepje terug.

OPMERKING: Gooi gebruikte motorolie niet bij het afval of in de afvoer. Neem contact op met een plaatselijk recyclingcentrum of een garage om een correcte olieafvoer te regelen.

BOUGIEONDERHOUD

De bougie is belangrijk voor een goede werking van de motor. Een goede bougie moet intact zijn, vrij van afzettingen en correct afgesteld. Raadpleeg het aanbevolen onderhoudsschema in tabel 4 voor instructies over het onderhoud. Om de bougie te inspecteren:

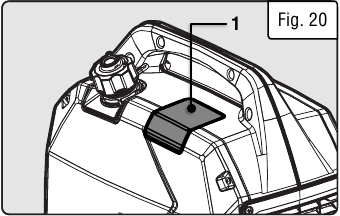

1. Open het bougie-toegangsdeksel (Afb. 20 - 1).

2. Trek omhoog om de zwarte plastic bougie-laars te verwijderen. Zorg ervoor dat u geen isolatie of draad scheurt.
3. Gebruik een bougiesleutel om de bougie uit de motor te schroeven en te verwijderen.
4. Inspecteer de bougie visueel op scheuren of overmatige elektrodeslijtage. Als de elektroden versleten of verbrand zijn, of het porselein is gebarsten, vervang deze dan door een NGK BP5H/Torch E5T-bougie (onderdeelnr. 56202i-102), verkrijgbaar bij wenproducts.com.
5. Als u de bougie opnieuw gebruikt, gebruik dan een draadborstel om vuil rond de bougiebasis te verwijderen en stel vervolgens de bougie opnieuw af.
6. Meet de bougieafstand met een draadmeter (Afb. 21). De afstand moet 0,6 mm - 0,8 mm zijn. Pas de afstand voorzichtig aan indien nodig.

7. Schroef de bougie met de hand terug in het bougiegat. Nadat de bougie goed is geplaatst, gebruikt u de bougiesleutel om deze vast te draaien.
   OPMERKING: Het aanbevolen aandraaimoment van de bougie is 1/2 tot 3/4 van een slag nadat de bougiepakking contact maakt met het bougiegat, of 15 - 20 Nm. Draai de bougie niet te vast.
8. Plaats de bougie-laars terug over de bougie.
9. Plaats het bougie-toegangsdeksel terug.

LUCHTFITERONDERHOUD

Routineonderhoud van het luchtfilter helpt een goede luchtstroom naar de carburateur te behouden. Controleer af en toe of het luchtfilter geen overmatig vuil bevat. Het luchtfilter moet elke 50 gebruiksuren worden gecontroleerd. Raadpleeg het aanbevolen onderhoudsschema in tabel 4.

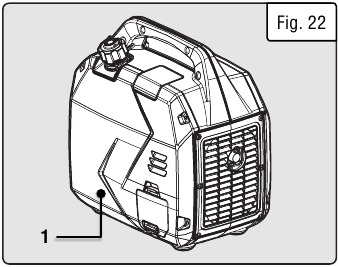

1. Verwijder het olieklepje. Schroef de vier kruiskopschroeven los en verwijder het zijpaneel (Afb. 22 - 1).

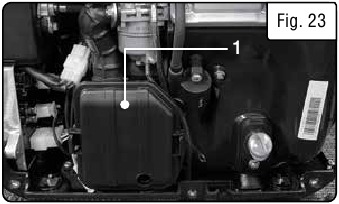

2. Open het luchtfilterdeksel (Afb. 23 - 1) en verwijder het schuimrubberen luchtfilterelement uit de behuizing.

3. Controleer en reinig het schuimrubberen luchtfilterelement. Was het filterelement in warm zeepsop. Knijp het grondig droog in een schone doek. Verzadig het element met schone motorolie en knijp overtollige olie uit in een schone, absorberende doek. Een kleine hoeveelheid olie in het element is normaal en noodzakelijk voor een goede werking van de motor. Als het element beschadigd is, vervang het dan door een nieuw element (onderdeelnr. 56202i-163, verkrijgbaar bij wenproducts.com).
4. Plaats het luchtfilterelement terug en sluit het luchtfilterdeksel. Sluit het luchtfilterdeksel. Plaats de zijdeksel terug en zet deze vast met de schroeven. Plaats het olieklepje terug.

Het laten draaien van de motor met een vuil, beschadigd of ontbrekend luchtfilterelement kan leiden tot mogelijk gevaar en ervoor zorgen dat de motor voortijdig verslijt.

DE CARBURATEUR AFTAPPEN

Tap de carburateur na elk gebruik en voor opslag van de generator af (zie tabel 4). Het aftappen van de carburateur kan helpen om ophoping en verstoppingen veroorzaakt door stilstaande brandstof in de carburateur te voorkomen.

1. Bereid een goedgekeurde benzineopslagcontainer voor.
2. Verwijder het olieklepje. Schroef de vier kruiskopschroeven los en verwijder het zijpaneel (Afb. 22 - 1).

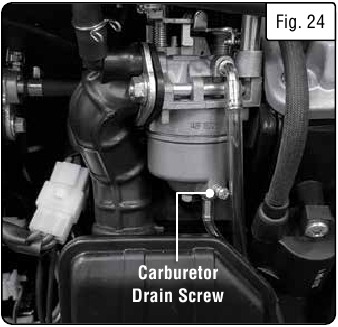

3. Open de carburateur-aftapschroef (Afb. 24) met een kruiskopschroevendraaier en tap eventuele benzine af die zich in de carburateur heeft opgehoopt.

4. Zodra de brandstof is afgetapt, draait u de aftapschroef vast met de schroevendraaier.
   OPMERKING: Zorg ervoor dat u uw carburateur aftapt voordat u de generator voor lange tijd opslaat.
5. Plaats het zijpaneel terug en zet het vast met de schroeven. Plaats het olieklepje terug.

VONKENVANGERONDERHOUD

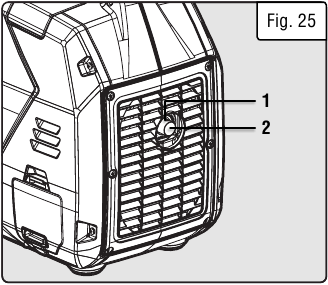

Het wordt aanbevolen om de vonkenvanger (Afb. 25 - 2) elke 100 bedrijfsuren te inspecteren en te reinigen.

1. De vonkenvanger bevindt zich buiten de geluiddemper, die tijdens het gebruik erg heet wordt. Laat de motor volledig afkoelen voordat u de vonkenvanger onderhoudt.
2. Schroef de zes kruiskopschroeven los en verwijder de geluiddemperafdekking (Afb. 22 - 1).
3. Verwijder de schroef waarmee de vonkenvanger aan de geluiddemper is bevestigd (Afb. 25 - 1).
4. Verwijder het vonkenvangerscherm.
5. Reinig voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een draadborstel. Vervang de vonkenvanger als deze beschadigd is (onderdeelnr. 56202i-040, te koop bij wenproducts.com).
6. Plaats de vonkenvanger terug in de geluiddemper en zet deze vast met de schroef.
7. Plaats de geluiddemperafdekking terug en zet deze vast met de zes schroeven.

DE BRANDSTOFTANK AFTAPPEN

1. Bereid een goedgekeurde benzineopslagcontainer voor. Zorg ervoor dat de vacuümontlastklep bovenop de benzinedop open is. Zorg ervoor dat de motorschakelaar op UIT staat.
2. Verwijder het zijpaneel om toegang te krijgen tot de carburateur, zoals beschreven op de vorige pagina.
3. Open de carburateur-aftapschroef en zet de motorschakelaar op AAN. Hierdoor kan benzine vanuit de benzinetank via de carburateur weglopen.
   OPMERKING: Het kan enkele uren duren voordat uw tank volledig is leeggelopen, afhankelijk van de hoeveelheid benzine in de tank.
4. Zodra de benzine volledig is afgetapt, sluit u de carburateur-aftapschroef, zet u de motorschakelaar op UIT en sluit u de vacuümontlastklep.

Het laten draaien van de motor met een vuil, beschadigd of ontbrekend luchtfilterelement kan leiden tot mogelijk gevaar en ervoor zorgen dat de motor voortijdig verslijt.

TRANSPORT EN OPSLAG

DE GENERATOR VERVOEREN

Om te voorkomen dat er brandstof lekt tijdens het vervoer, moet u het volgende doen:

1. Draai de brandstofdop vast en draai de brandstofkraan naar de stand OFF (UIT).
2. Zet de motorschakelaar in de stand OFF (UIT).
3. Tap indien mogelijk de brandstoftank af. Zie "De brandstoftank aftappen".
4. Houd de generator rechtop. Plaats de generator nooit op zijn kant of ondersteboven - dit kan de interne onderdelen van de generator beschadigen en het starten bemoeilijken.

Vermijd direct zonlicht in een voertuig. Als de generator vele uren in een afgesloten voertuig wordt achtergelaten, kan de hoge temperatuur ervoor zorgen dat de brandstof verdampt en een mogelijke explosie veroorzaakt.

DE GENERATOR OPSLAAN

Schakel de generator uit en laat het apparaat afkoelen tot kamertemperatuur voordat u het opbergt. Plaats NOOIT een afdekking van welke aard dan ook op de generator als deze nog heet is. Belemmer geen ventilatieopeningen.

Volg de onderstaande procedures voor het correct opslaan van uw generator. We raden ten zeerste aan om uw generator eenmaal per maand 20 tot 30 minuten te laten draaien. Sluit een kleine belasting aan om een goede stroomafgifte te garanderen.

Voor korte periodes (30 tot 60 dagen):

• Tap de carburateur af. Zie "De carburateur aftappen".
• Brandstofstabilisator toevoegen: Volg de aanbevolen porties en instructies van uw favoriete stabilisator. Laat de motor 15 tot 20 minuten draaien, zodat de brandstofstabilisator zich met de benzine mengt en door de carburateur circuleert, en vul vervolgens bij met brandstof. Het volledig vullen van de brandstoftank vermindert de hoeveelheid lucht in de tank en helpt de aantasting van de brandstof tegen te gaan.

Voor langere periodes (meer dan 60 dagen):

• Tap de brandstoftank en carburateur af (zie "De brandstoftank aftappen"). Bewaar de generator nooit langer dan twee maanden met brandstof in de tank.
• Ververs de motorolie (zie "OLIE VERVERSEN").

Bewaar de generator rechtop op een koele en droge plaats, uit de buurt van warmtebronnen, open vuur, vonken of controlelampjes.

PRODUCTVERWIJDERING

Gooi een gebruikte generator of onderdelen niet bij uw huisvuil. Dit product bevat elektrische of elektronische onderdelen die gerecycled moeten worden. Breng dit product naar uw plaatselijke recyclingcentrum voor een verantwoorde verwijdering om de impact op het milieu te minimaliseren.

Gooi gebruikte olie of brandstof niet bij het afval of in een afvoerputje. Neem contact op met uw plaatselijke recyclingcentrum of garage om een correcte verwijdering van olie/brandstof te regelen.

Recycle de verpakking en elektronische componenten indien er faciliteiten zijn. Neem contact op met uw plaatselijke garage of recyclingcentrum om olie/brandstof op de juiste manier af te voeren.

HANDLEIDING VOOR PROBLEEMOPLOSSING

Stop onmiddellijk met het gebruik van de generator als een van de volgende problemen zich voordoet, anders bestaat er risico op ernstig persoonlijk letsel. Als u vragen hebt, kunt u contact opnemen met de klantenservice op 1-800-232-1195 (ma-vr 8-5 CST) of een e-mail sturen naar techsupport@wenproducts.com.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor start niet.	De motorschakelaar staat op OFF (UIT).	Zet de motorschakelaar op ON (AAN).
	De choke staat open.	Sluit de choke.
	De motor heeft geen brandstof.	Brandstof toevoegen.
	De motor is gevuld met verontreinigde of oude brandstof.	Tap de brandstof in de tank af. Vul met verse brandstof.
	De bougie is vuil.	Maak de bougie schoon.
	De bougie is kapot.	Vervang de bougie.
	Het oliepeil is laag.	Olie toevoegen of vervangen. Deze generator is uitgerust met een sensor voor een laag oliepeil. De motor start niet als het oliepeil niet voldoende is.
	De carburateur is geblokkeerd met lucht.	Sluit de brandstofkraan. Verwijder de moer van de onderkant van de carburateur. Haal de carburateur eraf om deze te resetten. Plaats de carburateur terug en installeer de moer opnieuw.
Motor draait, maar er is geen elektrische output.	De stroomonderbreker is uitgeschakeld als gevolg van overbelasting.	Koppel alle belastingen los. Wacht twee minuten en druk op de stroomonderbreker naar de ON (AAN)-stand om hem te resetten.
	Slechte aansluitkabels/-draden.	Controleer de stroomkabels en verlengsnoeren. Niet gebruiken als een kabel beschadigd is. Vervang beschadigde kabels onmiddellijk.
	Slecht elektrisch apparaat aangesloten op de generator.	Probeer een ander apparaat aan te sluiten.
Generator draait, maar ondersteunt niet alle aangesloten elektrische apparaten.	De generator is overbelast.	Voer deze stappen uit: Schakel alle elektrische apparaten uit. Koppel alle elektrische apparaten los. Schakel de generator uit. Wacht enkele minuten. Start de generator opnieuw. Probeer een paar elektrische belastingen op de generator aan te sluiten.
	Kortsluiting in een van de apparaten.	Probeer defecte of kortgesloten elektrische belastingen los te koppelen.
	Het luchtfilter is vuil.	Reinig of vervang het luchtfilterelement.
Motor "zoekt" tijdens bedrijf (motortoerental schommelt).	De brandstof loopt niet door de brandstofkraan. Het luchtfilter is verstopt. De uitlaatdemper of vonkenvanger is geblokkeerd Er zit smurrie in de carburateur die een consistente brandstof/luchtmengsel verhindert.	Schakel de generator uit en wacht tot deze is afgekoeld. Voer de volgende stappen uit: Controleer of de brandstof goed en consistent door de brandstofkraan loopt Controleer op eventuele verstoppingen in het luchtfilter. Controleer en reinig het luchtfilter indien nodig. Controleer of de vonkenvanger is geblokkeerd. Reinig indien nodig met een metalen borstel. Gebruik "Gunk remover"-spray op de carburateursproeiers.

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u vragen over het product? Technische ondersteuning nodig? Neem gerust contact met ons op:

1-800-232-1195 (ma-vr 8-5 CST) | TECHSUPPORT@WENPRODUCTS.COM

Voor vervangende onderdelen en de meest actuele handleidingen gaat u naar WENPRODUCTS.COM

Om accessoires voor uw gereedschap aan te schaffen, gaat u naar WENPRODUCTS.COM

Magnetische oliepeilstok (modelnr. 55201)
Weerbestendige generatorafdekking (modelnr. 56200iC)
WEN parallelle aansluitkit
Kit voor grote hoogte (onderdeelnr. 56202i-HA36 & 56202i-HA69)

Referenties

• http://www.p65warnings.ca.gov
• WEN - Shop Generators, Woodworking Tools, and Power Tools — WEN Products

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download WEN 56235i - 2350W invertergeneratorhandleiding

Beschikbare talen
