Wen DF402iX Handleiding

SPECIFICATIES

GENERATOR

Modelnummer	DF402iX
Wattage piekvermogen (starten)	4000W (benzine) 3600W (LPG)
Wattage nominaal (gebruik)	3500W (benzine) 3200W (LPG)
Nominale spanning	120V AC
Nominale stroomsterkte	29,2 A
Fase	Enkel
Frequentie	60 Hz
Productgewicht	30 kg
Productafmetingen	50,3 cm × 35 cm × 48 cm

MOTOR

Motortype	4-takt, OHV, ééncilinder met geforceerd luchtkoelsysteem
Motorinhoud	212 cc
Brandstoftankinhoud	7,00 l (1,85 US gallon), minimaal 87 Octane
Oliecapaciteit	0,5 l (17,0 fl. oz.)
Looptijd halve belasting (benzine)	7 uur
Looptijd halve belasting (LPG)	9,5 uur met tank van 9 kg en Eco-modus AAN
Smeersysteem	Geforceerde plons
Type bougie	Torch F6RTC (NGK BPR6ES)
Bougieafstand	0,7 - 0,8 mm
Aanhaalmoment bougie	½ - ¾ draai na contact pakking basis of 20,33 Nm

INLEIDING

Bedankt voor de aankoop van de WEN 4000-Watt Dual Fuel Inverter Generator. Raadpleeg de onderstaande afbeelding voor de locaties van het serienummer aan de zijkant van de motor of op het serienummerlabel. Noteer de generatorinformatie in de daarvoor bestemde ruimtes hieronder. Als hulp voor informatie of service vereist is, neem dan contact op met de klantenservice door te bellen naar 1-800-232-1195, ma-vr 8-5 CST; u wordt gevraagd om de volgende generatorinformatie te verstrekken wanneer u belt.

Modelnummer generator: DF402iX
Aankoopdatum:
Gekocht bij:

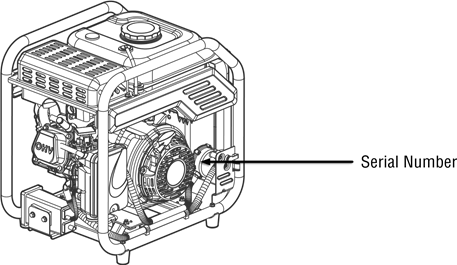

Serienummer:

ONDERHOUDSVERSLAG

Noteer de onderhoudsdatums van uw generator in de onderstaande tabel. Voer onderhoudscontroles en -werkzaamheden uit volgens deze handleiding. Raadpleeg het gedeelte "Onderhoud".

Onderhoudsverslag	Datum	Datum	Datum	Datum	Datum	Datum
Olie verversen
Bougie vervangen
Brandstoftank reinigen
Luchtfilter reinigen
Vonkenvanger reinigen

OM DE LEVENSDUUR VAN UW GENERATOR TE MAXIMALISEREN: We raden aan uw generator minstens één keer per maand 20 tot 30 minuten te laten draaien. Start de generator volgens de instructies en steek een kleine belasting in het stopcontact om er zeker van te zijn dat het stopcontact elektriciteit produceert.

UITPAKKEN & PAKLIJST

UITPAKKEN

Met de hulp van een vriend of betrouwbare vijand, verwijder de generator voorzichtig uit de verpakking en plaats hem op een stevige, vlakke ondergrond. Zorg ervoor dat u alle inhoud en accessoires eruit haalt. Gooi de verpakking pas weg als alles is verwijderd. Controleer de paklijst om er zeker van te zijn dat u alle onderdelen en accessoires hebt. Als er een onderdeel ontbreekt of kapot is, neem dan contact op met de klantenservice op 1-800-232-1195 (ma-vr 8-5 CST) of e-mail techsupport@wenproducts.com.

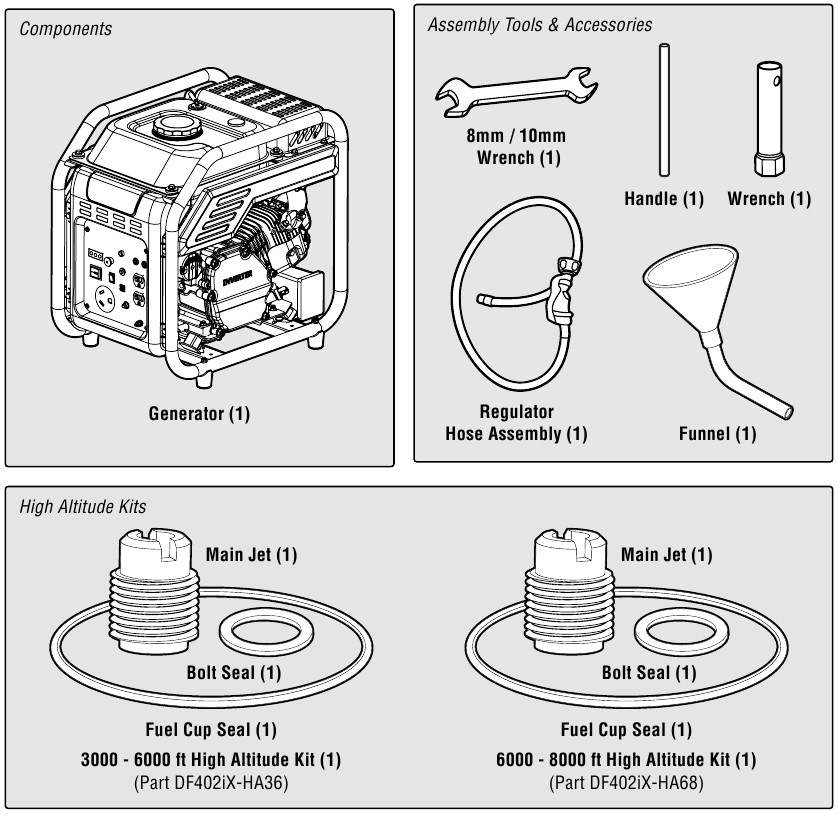

PAKLIJST

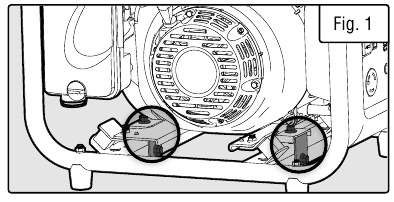

DE VERZENDHAKEN VERWIJDEREN

Uw generator wordt geleverd met twee verzendhaken die de generator tijdens de levering beschermen. Deze haken moeten worden verwijderd voordat de generator wordt gebruikt. De verzendhaken bevinden zich op de twee onderste balken van de generator (Afb. 1). Gebruik de meegeleverde 8 mm/10 mm sleutel om de twee bouten op elke haak te verwijderen en schuif de haken eraf. U hebt de haak of bouten niet nodig, gooi deze op de juiste manier weg.

MONTAGE & AANPASSINGEN

WERKING OP GROTE HOOGTE BOVEN 900 METER

Het brandstofsysteem van deze generator kan worden beïnvloed door werking op grote hoogte. Een correcte werking kan worden gegarandeerd door een hoogtekit te installeren op hoogten hoger dan 900 meter boven zeeniveau. Op hoogten boven 2400 meter kan de motor een vermindering van de prestaties ervaren, zelfs met de juiste hoogtekit. Het gebruik van deze generator zonder de hooghoogtekit op hoogten boven 900 meter kan de uitstoot van de motor verhogen en zowel het brandstofverbruik als de prestaties verminderen.

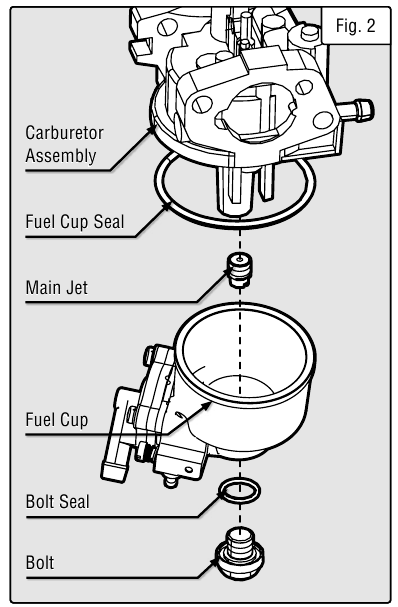

DE HOOGTEKIT INSTALLEREN

Deze kit moet worden geïnstalleerd door een gekwalificeerde monteur. Neem contact op met de klantenservice op 1-800-232-1195 (ma-vr 8-5 CST) of e-mail techsupport@wenproducts.com voor informatie over servicecentra bij u in de buurt.

Verzamel de onderdelen in de hoogtekit. Raadpleeg.

1. Zet de motorschakelaar in de STOP-stand.
2. Zet de brandstofkraan in de OFF-stand.
3. Bereid een goedgekeurde benzineopslagcontainer voor om eventueel gemorste brandstof op te vangen. Plaats deze in de buurt van de brandstofkraan.
4. De carburateur is toegankelijk vanaf de achterkant van de generator tussen de motor en het luchtfilter. Draai de bout (Afb. 2) aan de onderkant van de carburateur los met een kruiskopschroevendraaier (niet meegeleverd).

   De carburateurkom kan gas bevatten dat lekt bij het verwijderen van de bout.
5. Verwijder de bout, boutafdichting, brandstofbeker, brandstofbekerafdichting en hoofdsproeier uit het lichaam van de carburateur. Raadpleeg Afb. 2.

6. Vervang de hoofdsproeier door de vervangende sproeier die nodig is voor uw hoogtebereik (900-1800 m of 1800-2400 m).OPMERKING: de afdichting van de brandstofbeker en de boutafdichting kunnen beschadigd raken tijdens het verwijderen en moeten worden vervangen door de nieuwe uit de kit.
7. Zet de brandstofbekerafdichting, brandstofbeker, boutafdichting en bout weer in elkaar. Draai vast met een kruiskopschroevendraaier om vast te zetten.
8. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start.

   Om brand te voorkomen, start u de motor niet als er een brandstofgeur in de lucht hangt.

! Om ernstig letsel door brand te voorkomen, volgt u de installatieprocedures van de kit in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u verdergaat. Rook niet in de buurt van de generator. De garantie vervalt als er geen aanpassingen worden gemaakt voor gebruik op grote hoogte.

VERWIJDER de hoogtekit wanneer u op hoogtes onder 900 meter werkt.

VERWIJDER de hoogtekit wanneer u op hoogtes onder 900 meter werkt.

KEN UW GENERATOR

KEN UW GENERATOR

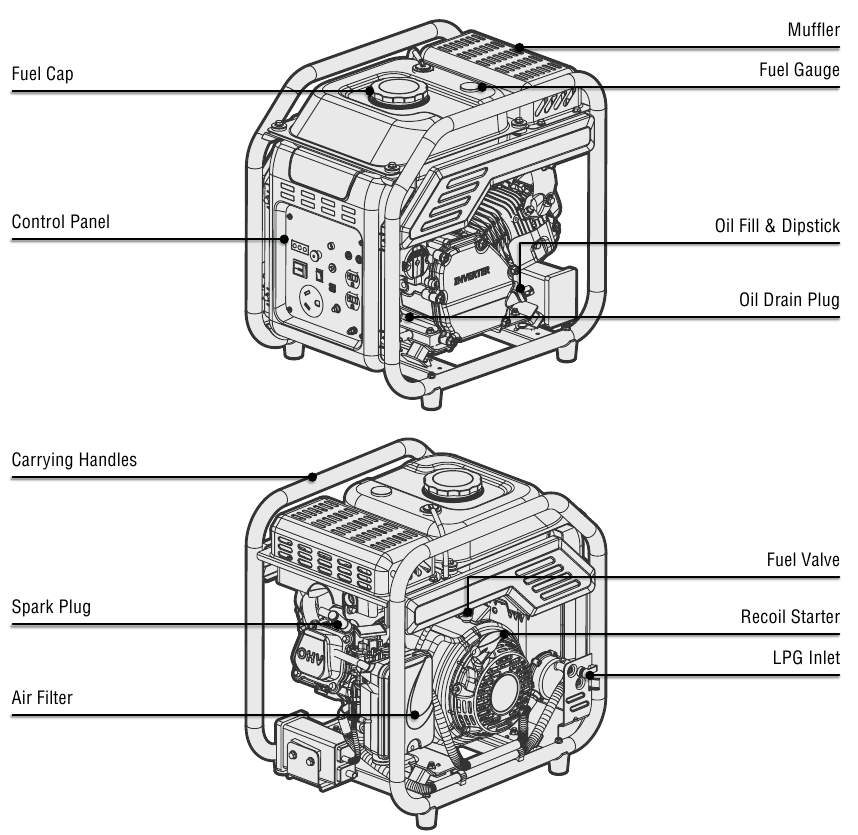

Raadpleeg de volgende diagrammen om vertrouwd te raken met alle onderdelen en bedieningselementen van uw generator. De componenten worden later in de handleiding genoemd voor montage- en bedieningsinstructies.

GENERATOR

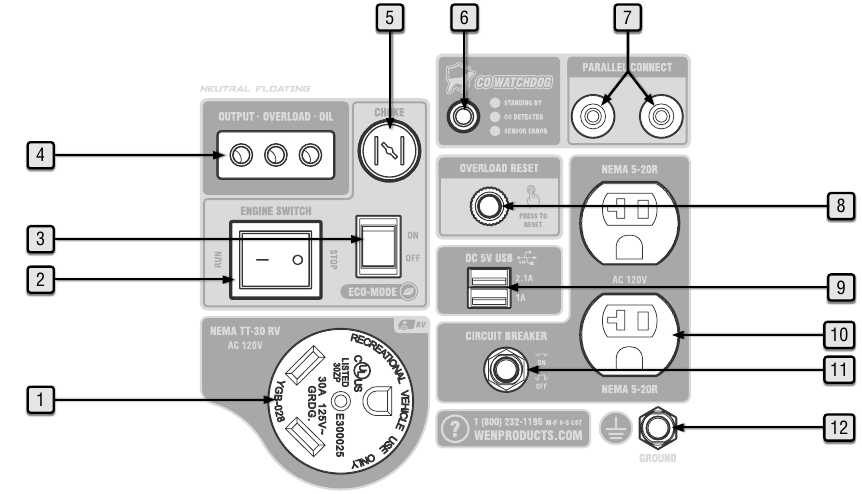

BEDIENINGSPANEEL

1. AC 120V NEMA TT-30R RV ReceptacleStandaard RV-connector.
2. Engine Switch
   Deze schakelaar zorgt ervoor dat de motor draait of stopt.
3. Eco-Mode Switch
   Zet deze schakelaar op ON (aan) om het brandstofverbruik en de looptijd te verhogen wanneer de belasting lager is dan 2400 W (75% belasting).
4. Indicator Lights
   Het outputlampje (groen) gaat branden wanneer de stopcontacten stroom hebben, het overbelastingslampje (rood) gaat branden als de generator overbelast is, het olielampje (geel) gaat branden als de olie laag is.
5. Choke Button
   Past de hoeveelheid lucht aan die tijdens het opstarten in de motor wordt toegelaten.

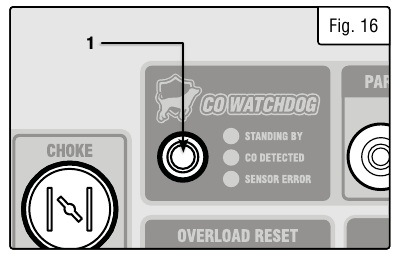

6. CO WATCHDOG Carbon Monoxide Monitor Meet de ophoping van giftig CO-gas terwijl de generator draait. Als het CO-gasniveau te hoog wordt, schakelt het CO Watchdog-systeem de generator automatisch uit.
7. Parallel Connection
   Verbind uw generator met een andere generator met een parallelle kit om meer vermogen te krijgen.
8. Overload Reset
   Als het overbelastingslampje brandt, drukt u op deze knop om uw generator te resetten.
9. .9 DC 5V USB Ports
   De bovenste USB-poort levert 2,1 A, terwijl de onderste poort 1 A stroom levert.
10. AC 120V NEMA 5-20R Duplex Receptacles (20A) Standaard stopcontacten leveren 120 V 60 Hz stroom.
11. Circuit Breaker
    Druk op de knop om het NEMA 5-20R-circuit te resetten.
12. Grounding Nut
    Aard de generator om het risico op elektrische schokken te verminderen. Raadpleeg "Stap 3 - De generator aarden".

Het volgende gedeelte beschrijft de noodzakelijke stappen om de generator voor te bereiden voor gebruik. Als u niet zeker weet hoe u een van de stappen moet uitvoeren, bel dan met 1-800-232-1195 (M-F 8-5 CST) voor de klantenservice. Het niet correct uitvoeren van deze stappen kan de generator beschadigen of de levensduur verkorten.

STAP 1 - OLIE BIJVULLEN/CONTROLEREN

De generator wordt zonder olie geleverd. De gebruiker moet de juiste hoeveelheid olie toevoegen voordat de generator voor de eerste keer wordt gebruikt. De oliecapaciteit van het motorcarter is 17,0 fl. oz. (0,5 l).
AANBEVELINGEN VOOR MOTOROLIE - Selecteer een hoogwaardige reinigende olie met de American Fig. 3 Petroleum Institute (API) serviceclassificaties SJ, SL of SM (synthetische oliën kunnen worden gebruikt). Selecteer de SAE-viscositeitsklasse van de olie die overeenkomt met de verwachte bedrijfstemperatuur. Voor algemeen gebruik (boven 40 °F) raden we aan om 30W-motorolie te gebruiken.

• 30W motorolietemperaturen boven 40 °F
• 10W-30 motorolietemperaturen tussen 0 °F - 40 °F
• Synthetische 5W-30 motorolie alle temperatuurbereiken

OLIE BIJVULLEN:

1. Plaats de generator op een vlakke ondergrond. Zorg ervoor dat de motor is uitgeschakeld voordat u olie toevoegt of controleert.

   ! Houd de generator waterpas. Als u de generator kantelt om te helpen bij het vullen, stroomt de olie in de verkeerde delen van de motor en veroorzaakt u schade.

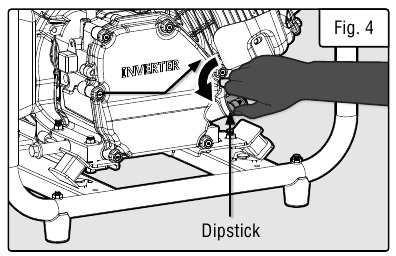

2. Schroef de oliepeilstok (afb. 4) uit de motor.

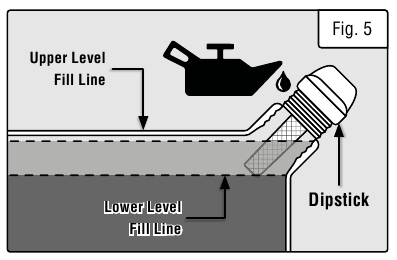

3. Voeg langzaam olie toe aan de olievulopening met behulp van een olievultrechter of een geschikte dispenser en pas op dat u de unit niet te vol maakt. Vul het carter tot de bovenste vullijn, zodat u visueel kunt zien dat de olie halverwege de schroefdraad van de olievulopening komt. Zie afb. 5.

4. Plaats de oliepeilstok terug en draai deze stevig vast. Veeg gemorste olie schoon.

Voor de daaropvolgende werking moet het oliepeil voor elk gebruik of na elke 8 bedrijfsuren worden gecontroleerd. De generator is uitgerust met een sensor voor een laag oliepeil en start niet zonder voldoende olie. Volg de instructies op de volgende pagina om het oliepeil te controleren.

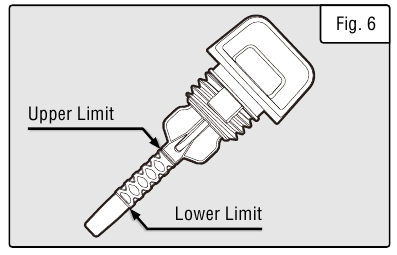

HET OLIEPEIL CONTROLEREN (vóór elke volgende start):

1. Plaats de generator op een vlakke ondergrond. Zorg ervoor dat de motor is uitgeschakeld voordat u olie toevoegt of controleert.
2. Verwijder de peilstok en veeg deze schoon met een schone doek.
3. Steek de peilstok in de olievulopening zonder hem vast te schroeven. Verwijder de peilstok om de oliemarkering te controleren.
4. Als de oliemarkering minder dan de helft van de peilstok bedekt, voeg dan langzaam olie toe totdat de oliemarkering de bovenkant van de peilstok bereikt (of wanneer u de olie halverwege de schroefdraad van de olievulopening ziet komen). Zie afb. 6.


UITSCHAKELING BIJ LAAG OLIEPEIL

Om het apparaat tegen schade te beschermen, is de generator uitgerust met een uitschakeling bij lage oliedruk die de motor automatisch uitschakelt wanneer het oliepeil te laag is. Het oliepeil van de motor moet vóór elke start worden gecontroleerd om ervoor te zorgen dat het motorcarter voldoende smeermiddel bevat.
TIP: Uw WEN-generator is compatibel met de WEN 55201 magnetische oliepeilstok (niet inbegrepen), die te koop is op wenproducts.com. De industriële magnetische punt van de peilstok verzamelt metaalspanen uit de olietank van uw generator om de motor te helpen beschermen en de levensduur van uw generator te verlengen.

STAP 2 - BRANDSTOF BIJVULLEN/CONTROLEREN

BRANDSTOFOPTIE A: BENZINE

EXPLOSIEGEVAAR. ZEER ONTVLAMBAAR: Deze generator kan zeer ontvlambare en explosieve benzinedampen uitstoten, die ernstige brandwonden of zelfs de dood kunnen veroorzaken als ze worden ontstoken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als deze niet rechtstreeks in contact komt met benzine.

• Niet in de buurt van open vuur, warmte of een andere ontstekingsbron gebruiken. Niet roken in de buurt van de generator.
• Altijd op een stevige, vlakke ondergrond gebruiken.
• Schakel de generator altijd uit voordat u gaat tanken. Laat de generator minstens 2 minuten afkoelen voordat u de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te ontlasten.
• Vul de brandstoftank niet te vol. Benzine kan uitzetten tijdens het gebruik. Niet tot de bovenkant van de tank vullen. Rekening houden met uitzetting. Controleer altijd op gemorste brandstof voordat u de generator gebruikt.
• Als er brandstof wordt gemorst, verplaats de generator dan minstens 30 voet van de plek waar de brandstof is gemorst en veeg alle gemorste brandstof schoon voordat u de motor start.
• Maak de brandstoftank leeg voordat u de generator opslaat of vervoert.

Gebruik UITSLUITEND verse (binnen 30 dagen na aankoop), loodvrije benzine met een minimaal octaangetal van 87. De generator presteert het beste met benzine zonder ethanol. Gebruik GEEN benzine met meer dan 10% ethanol. De inhoud van de brandstoftank is 1,85 US gallons (7,00 L). Meng geen olie met benzine.

Benzine bijvullen:

1. Zorg ervoor dat de generator is uitgeschakeld en op een vlakke ondergrond staat. Schroef de brandstofdop (afb. 7) los en zet deze opzij. De brandstofdop kan vastzitten en moeilijk los te schroeven zijn.
2. Voeg langzaam loodvrije benzine toe aan de brandstoftank. Pas op dat u de tank niet te vol maakt.
   OPMERKING: Vul de brandstoftank niet tot helemaal bovenaan. Als u dit wel doet, zal de benzine uitzetten en overlopen tijdens gebruik, zelfs met de brandstofdop op zijn plaats.
3. Plaats de brandstofdop terug en veeg eventuele gemorste benzine schoon met een droge doek.

Het gasniveau controleren (vóór elke volgende start):

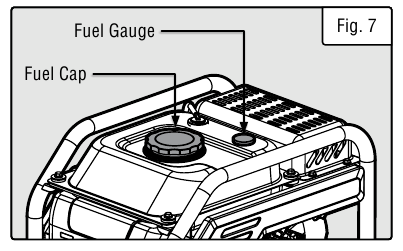

1. Controleer voordat u de generator start de brandstofmeter (afb. 7) om te zien of er voldoende brandstof in de tank zit:
   • E = Leeg
   • F = Vol

2. Als de tank leeg is, voegt u benzine toe aan de gastank. Zie de bovenstaande sectie "Benzine bijvullen".

• Zorg ervoor dat er geen vuil of water in de brandstoftank komt.
• Houd benzine uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
• Benzine kan verouderen in de tank en het starten bemoeilijken. Bewaar de generator nooit langer dan 2 maanden met brandstof in de tank.
• Gebruik nooit een olie-/benzinemengsel.
• Gebruik nooit oude benzine.

STAP 2 - BRANDSTOF BIJVULLEN/CONTROLEREN (VERVOLG)

BRANDSTOFOPTIE B: VLOEIBAAR PETROLEUMGAS (LPG)

Uw generator aansluiten op een LPG-cilinder:

1. Verwijder de veiligheidsdoppen van de cilinderklep, de op de generator gemonteerde regelaar en de aansluitslang van de regelaar.

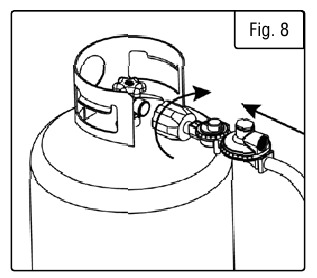

2. Sluit met de LPG-tankklep gesloten de aansluitslang van de LPG-regelaar aan op de klep. Draai de plastic koppeling van de slang rechtsom (met de klok mee) om de slangconstructie op de LPG-tank vast te zetten (afb. 8).

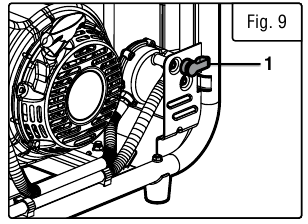

3. Verwijder de beschermende rubberen afdekking van de LPG-inlaat (afb. 9 - 1) aan de zijkant van de generator. Sluit de moer aan het andere uiteinde van de aansluitslang van de regelaar aan op de LPG-inlaat. Draai de moer vast met een sleutel.

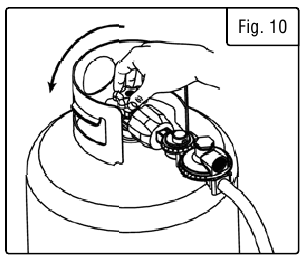

4. Zet de LPG-tankklep AAN (afb. 10) en controleer op lekken door zeepsop afb. 9 te spuiten om de aansluitingen te controleren. Als er bellen verschijnen, groter worden of in aantal toenemen, is er sprake van een lek. Dit MOET worden verholpen voordat de generator wordt gebruikt. Neem contact op met de klantenservice van WEN op 1-800-2321195, M-F 8-5 CST, of e-mail techsupport@wenproducts.com voor assistentie.


OPMERKING: U kunt teflon (of andere tape) gebruiken om de aansluiting van de LPG-slang op uw generator te bevestigen.
OPMERKING: Als u andere accessoires voor uw dual-fuel generator wilt kopen, raadpleeg dan uw lokale dealer van propaan en propaantoebehoren, ik zal het u vertellen.

Plaats de LPG-cilinder altijd zo dat de aansluiting tussen de tank en de LPG-inlaat geen scherpe bochten of knikken in de slang veroorzaakt.

Risico op brandwonden. Contact met de vloeibare inhoud van de cilinder veroorzaakt vriesbrandwonden aan de huid. Als vloeibare inhoud in contact komt met de huid of ogen, zoek dan onmiddellijk medische hulp.

Houd de cilinder bij transport en opslag rechtop met de cilinderklep uitgeschakeld. Houd cilinders geventileerd en uit de buurt van hitte in een voertuig.

AUTOMATISCHE BRANDSTOFSELECTIE

Uw generator is uitgerust met automatische brandstofselectietechnologie. Dit betekent dat de generator automatisch de brandstofbron (LPG of benzine) selecteert, afhankelijk van de beschikbaarheid. LPG heeft prioriteit; dit betekent dat als er een propaantank met voldoende LPG is aangesloten, de generator automatisch LPG gebruikt. Als er geen propaantank is aangesloten of als er geen LPG meer in de tank zit, gebruikt de generator benzine (als er benzine in de brandstoftank zit). Raadpleeg de onderstaande tabel voor informatie over het instellen van uw generator voor een bepaalde brandstof.

	Propaantankklep	Brandstofklep
Ik wil benzine gebruiken.	Gesloten	Draaien
Ik wil LPG gebruiken.	Open	Uit of aan*

Tabel 1 – Automatische brandstofselectie®-diagram. *Het is ideaal om de generator op LPG te laten draaien met de brandstofklep gesloten (UIT), maar als deze open blijft, blijft de generator goed draaien.
OPMERKING: Zorg ervoor dat de generator de belasting(en) kan dragen die u wilt aansluiten. De generator kan meer vermogen leveren wanneer hij op benzine draait dan op LPG. Raadpleeg de specificatietabel en het diagram "Het wattage van uw apparaat(en) berekenen" om ervoor te zorgen dat uw belasting(en) het nominale wattage voor een bepaalde brandstof niet overschrijden. Zie ook het gedeelte "Brandstof wisselen" voor meer informatie.

STAP 3 - DE GENERATOR AARDEN

Om het risico op elektrische schokken te verminderen en de veiligheid te maximaliseren, moet de generator correct worden geaard.

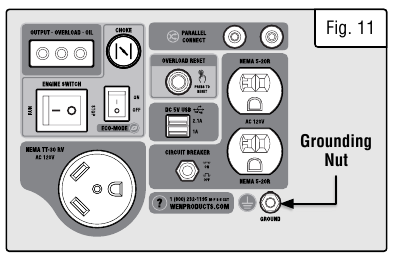

1. Bevestig een uiteinde van de aardingsdraad aan de aardingsmoer (afb. 11). Draai de moer vast om de aardingsdraad vast te zetten.

2. Sluit het andere uiteinde van de aardingsdraad aan op een aardingsstaaf van koper, messing of staal die in de grond is gedreven.

Het niet correct aarden van de generator verhoogt het risico op elektrische schokken.
OPMERKING: Aardingsdraad en aardingsstaven zijn niet inbegrepen bij de generator. Een algemeen aanvaardbare aardingsdraad is een No. 12 AWG (American Wire Gauge) stranded copper wire. Aardingscodes kunnen per locatie verschillen. Neem contact op met een plaatselijke elektricien om de gebiedscodes te controleren.

UW GENERATOR STARTEN

Voordat u de generator start, moet u ervoor zorgen dat u de stappen in het gedeelte "Generator voorbereiden" van deze handleiding, pagina's 14-16, hebt gelezen en uitgevoerd. Als u niet zeker weet hoe u een van de stappen in deze handleiding moet uitvoeren, bel dan 1-800-232-1195 (ma-vr 8-5 CST) voor klantenservice.

KOOLMONOXIDE
Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van een generator bevatten koolmonoxide (CO). Dit is een giftig gas dat u niet kunt zien of ruiken. Als u de uitlaatgassen van de generator kunt ruiken, ademt u CO in. Maar zelfs als u de uitlaatgassen niet kunt ruiken, kunt u CO inademen.
Gebruik NOOIT een generator in huizen, garages, kruipruimtes of andere gedeeltelijk afgesloten ruimtes. In deze ruimtes kunnen zich dodelijke hoeveelheden koolmonoxide ophopen. Het gebruik van een ventilator of het openen van ramen en deuren zorgt NIET voor voldoende frisse lucht. Gebruik een generator ALLEEN buiten en ver van ramen, deuren en ventilatieopeningen. Deze openingen kunnen uitlaatgassen van de generator aantrekken.
Zelfs als u een generator correct gebruikt, kan er CO in de woning lekken. Gebruik ALTIJD een CO-melder op batterijen of met batterijback-up in huis. Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts. U kunt een koolmonoxidevergiftiging hebben.

De uitlaatgassen van dit product bevatten chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

Gebruik de generator niet in de buurt van open vuur of ontvlambare materialen. Deze generator kan zeer ontvlambare en explosieve benzinedampen uitstoten, die ernstige brandwonden of zelfs de dood kunnen veroorzaken als ze worden ontstoken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als deze niet rechtstreeks in contact komt met benzine. Rook niet in de buurt van de generator.

Deze generator produceert een krachtige spanning, die tot elektrocutie kan leiden.

Niet gebruiken in regenachtige of natte omstandigheden. Raak geen blanke draden of stopcontacten (aansluitingen) aan. Laat kinderen of niet-gekwalificeerde personen de generator niet bedienen.

De generator mag alleen worden aangesloten op elektrische apparaten, hetzij rechtstreeks, hetzij met een verlengsnoer. Sluit de generator NOOIT aan op het elektrische systeem van een gebouw zonder een gekwalificeerde elektricien en aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem. Dergelijke aansluitingen moeten voldoen aan de lokale wet- en regelgeving voor elektriciteit. Het niet naleven hiervan kan een terugkoppeling veroorzaken, die kan leiden tot ernstig letsel of de dood van werknemers van het nutsbedrijf.
Om de veiligheid te maximaliseren, moet u de generator ALTIJD aarden voordat u hem gebruikt. Raadpleeg "Stap 3 - De generator aarden".
Gebruik een aardlekschakelaar (GFCI) in sterk geleidende gebieden zoals metalen vlonders of staalconstructies. GFCI's zijn in-line verkrijgbaar bij sommige verlengsnoeren.

Ontkoppel alle elektrische belastingen van de generator voordat u probeert deze te starten.

Volg de instructies op de volgende pagina om uw generator te starten.

VOORDAT U DE GENERATOR START

1. Controleer of de generator buiten op een droge, vlakke ondergrond staat. Laat aan alle zijden van de generator minstens twee voet vrije ruimte.
2. Om de veiligheid te maximaliseren, controleert u of de generator goed is geaard. Raadpleeg "Stap 3 - De generator aarden".
3. Controleer of er voldoende olie in het carter zit. Voeg indien nodig olie toe. Raadpleeg "Stap 1 - Olie toevoegen/controleren".
4. Controleer of er voldoende brandstof in de brandstoftank zit. Voeg indien nodig gas toe. Raadpleeg "Stap 2 - Brandstof toevoegen/controleren" o. Als u LPG gebruikt, zorg er dan voor dat er voldoende propaan in de tank zit en dat de tank en de regelaarslang goed zijn aangesloten.
5. Zorg ervoor dat alle elektrische apparaten zijn losgekoppeld van de generator tijdens het ontsteken. Anders zal het moeilijk zijn om de motor te starten.

DE GENERATOR STARTEN (BENZINE)

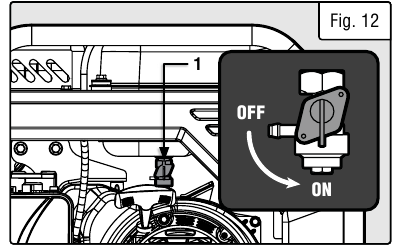

1. Zet de brandstofklep (Fig. 12 - 1) in de stand ON (AAN).

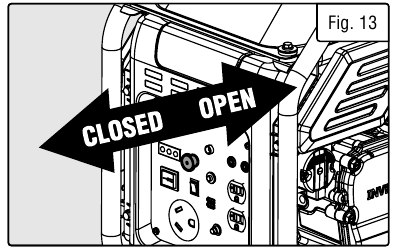

2. Trek de choke-knop naar buiten naar de stand CLOSED/START (GESLOTEN/START) (Fig. 13)
3. Zet de motorschakelaar in de stand RUN (DRAAIEN).
4. Trek langzaam aan de hendel van de terugslagstarter totdat u een lichte weerstand voelt en trek dan snel om de motor te starten. Laat het snoer voorzichtig terug in de terugslagstarter lopen. Laat het snoer nooit terugschieten.
5. Als de motor niet start, herhaalt u deze stap.
6. Zodra de motor is gestart, duwt u de choke-knop langzaam in de stand OPEN/RUN (OPEN/DRAAIEN) (Fig. 13).

7. Laat de motor enkele minuten draaien voordat u elektrische apparaten aansluit. Hierdoor kan de generator zijn snelheid en temperatuur stabiliseren. Volg de instructies in de volgende paragraaf voor het correct aansluiten van uw elektrische apparaten.
   OPMERKING: Als u de motor herhaaldelijk niet hebt kunnen starten, raadpleeg dan de gids voor probleemoplossing voordat u probeert de generator te starten. Als de problemen aanhouden, bel dan 1-800-232-1195, ma-vr 8-5 CST.

DE GENERATOR STARTEN (LPG)

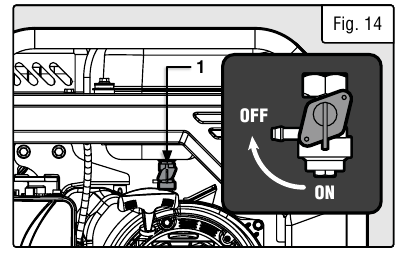

1. Zet de brandstofklep (Fig. 14 - 1) in de stand OFF (UIT).

2. Sluit de LPG-regelaarslang aan op de inlaat van de generator. Zet de LPG-tankklep AAN.

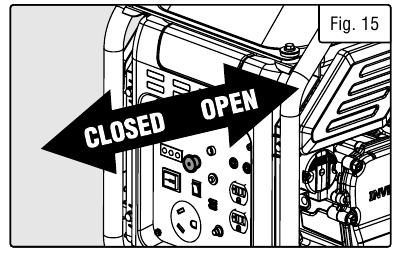

3. Trek de choke-knop naar buiten naar de stand CLOSED/START (GESLOTEN/START) (Fig. 15).
4. Start de motor door de terugslagstarter 1 - 3 keer voorzichtig te trekken.
5. Zet de motorschakelaar in de stand RUN (DRAAIEN).
6. Trek langzaam aan de hendel van de terugslagstarter totdat u een lichte weerstand voelt en trek dan snel om de motor te starten. Laat het snoer voorzichtig terug in de terugslagstarter lopen. Laat het snoer nooit terugschieten.
7. Als de motor niet start, herhaalt u deze stap.
8. Zodra de motor is gestart, duwt u de choke-knop langzaam in de stand OPEN/RUN (OPEN/DRAAIEN) (Fig. 15).

   OPMERKING: Als de motor warm is, moet u mogelijk de positie van de choke-knop aanpassen.
9. Laat de motor enkele minuten draaien voordat u elektrische apparaten aansluit. Hierdoor kan de generator zijn snelheid en temperatuur stabiliseren. Volg de instructies in de volgende paragraaf voor het correct aansluiten van uw elektrische apparaten.

UW GENERATOR GEBRUIKEN

HET WATTAGE VAN UW APPARAAT/APPARATEN BEREKENEN

Sluit elektrische apparaten die op wisselstroom werken aan volgens hun wattagevereisten. Bereken het totale bedrijfsvermogen en startvermogen van het apparaat/de apparaten die u wilt aansluiten, en ZORG ERVOOR dat deze binnen de capaciteit van uw generator en de capaciteit van elk afzonderlijk stopcontact vallen.

Generator Wattage Capaciteit	GENERATOR BEDRIJFSVERMOGEN (NOMINAAL) IN WATT	GENERATOR STARTVERMOGEN (PIEK) IN WATT
	Gas: 3500W LPG: 3200W	Gas: 4000W LPG: 3600W
	Wat dit betekent: De generator kan maximaal 3500 W (gas) of 3200 W (LPG) continu produceren om uw elektronische apparaten van stroom te voorzien. OPMERKING: Controleer ook de nominale stroomsterkte voor elk stopcontact en zorg ervoor dat u de afzonderlijke stopcontacten niet overbelast.	Wat dit betekent: Sommige apparaten, zoals ventilatoren, hebben korte uitbarstingen van extra vermogen nodig naast het nominale wattage dat op het apparaat staat vermeld om hun motoren te starten. De generator kan gedurende korte tijd (seconden) een maximaal vermogen van 4000 W (gas) of 3600 W (LPG) produceren om het extra startvermogen te leveren dat uw elektronische apparaten nodig hebben.
Elektronisch Apparaat Wattage Berekening	Zoek de wattage-informatie van elk apparaat dat u wilt aansluiten. De informatie moet op het apparaat of in de gebruiksaanwijzing staan, of u kunt tabel 2 - Geschat wattage van veelvoorkomende elektrische apparaten raadplegen. Het wattage kan worden berekend met behulp van deze vergelijking: Watt = Volt x Ampère
	Om het totale bedrijfsvermogen van uw apparaten te berekenen: + Tel het bedrijfsvermogen van alle apparaten die u wilt aansluiten bij elkaar op. = Het totale bedrijfsvermogen (nominaal). Dit wattage mag het bedrijfsvermogen van 3500 W (gas) of 3200 W (LPG) NIET overschrijden. Het wordt aanbevolen om een belasting van maximaal 3150 W (gas) of 2880 W (LPG) (90% van het nominale vermogen) aan te houden om een stabiele spanningsafgifte te garanderen en de levensduur van de generator te verlengen.	Om het totale startvermogen van uw apparaten te berekenen: + Tel het totale bedrijfsvermogen van alle apparaten die u wilt aansluiten bij elkaar op. + Tel het hoogste AANVULLENDE startvermogen van de apparaten die u wilt aansluiten op. = Het totale startvermogen (piek). Dit wattage mag het startvermogen van 4000 W (gas) of 3600 W (LPG) NIET overschrijden.
	Als een van de totale berekende bedrijfsvermogens of startvermogens hoger is dan de capaciteit van uw generator, past u de belasting aan totdat aan beide wattagevereisten is voldaan. Anders overbelast u de generator en veroorzaakt u schade aan de motor en uw elektrische apparaat/apparaten.

Tabel 1 - Wattages berekenen

HET WATTAGE VAN UW APPARAAT/APPARATEN BEREKENEN - VERVOLG

De onderstaande tabel dient als referentie voor de geschatte wattagevereisten van veelvoorkomende elektrische apparaten. Vertrouw echter niet uitsluitend op deze tabel - alle elektronica en apparaten zijn verschillend gebouwd. Controleer altijd het wattage dat op het elektrische apparaat staat vermeld voordat u deze tabel raadpleegt.

Gereedschap of apparaat	Nominaal (bedrijfs) wattage	Piek (start) wattage
Kookplaat	2500	0
Zaag - Radiaalarm	2000	2000
Elektrisch fornuis (elk element)	1500-2800	0
Zaag - Cirkel	1500	1500
Luchtcompressor (1 pk)	1500	3000
Raamairconditioning	1200	1800
Zaag - Verstek	1200	1200
Magnetron	1000	0
Waterpomp	1000	1000
Dompelpomp	800	1200
Koelkastvriezer	800	1200
Kachelventilator	800	1300
Computer	800	0
Elektrische boormachine	600	900
Televisie	500	0
Diepvriezer	500	500
Garagedeuropener	480	0
Stereo-installatie	400	0
Ventilator	300	600
Wekkerradio	300	0
Beveiligingssysteem	180	0
DVD-speler / videorecorder	100	0
Gewone gloeilamp	75	0

Tabel 2 - Geschat wattage van veelvoorkomende elektrische apparaten
OPMERKING: Raak vertrouwd met de functies en capaciteit van elk onderdeel op het bedieningspaneel voordat u elektrische apparaten aansluit. Zie voor meer informatie over de componenten van het bedieningspaneel. Overbelast de generator of de afzonderlijke paneelstopcontacten niet. Sluit geen 50Hz- of 3-fasenbelastingen aan op de generator.

ELEKTRISCHE APPARATEN AANSLUITEN

1. Voordat u elektrische apparaten aansluit, laat u de generator een paar minuten draaien om de snelheid en de spanning te stabiliseren.
2. Selecteer het apparaat met het hoogste wattage en zorg ervoor dat het is uitgeschakeld. Steek de stekker van het apparaat in het bijbehorende generatorstopcontact en schakel vervolgens het apparaat in. Laat de motor stabiliseren.
3. Herhaal stap 2 om elk extra apparaat aan te sluiten. Probeer niet meerdere apparaten tegelijkertijd aan te sluiten of te starten.

ECO-MODUSSCHAKELAAR

Deze generator is uitgerust met een Eco-Mode Idle Control Switch. Door deze schakelaar in te schakelen, kan het systeem de motorsnelheid regelen en het brandstofverbruik automatisch aanpassen aan de vereiste belasting. Wanneer de elektrische belasting verandert, zal de generatormotor automatisch sneller en langzamer gaan draaien als dat nodig is. Dit vermindert het brandstofverbruik en het geluidsniveau, terwijl de looptijd en de levensduur van de motor worden verlengd.
Houd deze schakelaar ALLEEN ingeschakeld als de benodigde stroombelasting minder is dan 2400 W (75% van het nominale wattage). Schakel de Eco-Mode Switch niet in wanneer de totale belasting meer dan 2400 W is. De generatormotor moet op volle snelheid draaien om stroom te leveren voor alles boven de 2400 W.

PARALLELLE WERKING

Met de parallelle aansluitpoorten kunt u twee WEN-generatoren aansluiten om het totale beschikbare elektrische vermogen te verhogen. De WEN Parallel Connection Kit kan worden gekocht bij wenproducts.com. Volg de instructies die bij uw parallelle aansluitset zijn geleverd voor een correcte installatie en bediening.

STROOMONDERBREKER

De 20A AC-stroomonderbreker wordt geactiveerd wanneer de belasting op de NEMA 5-20R-stopcontacten hoger is dan 20A. Wanneer de stroomonderbreker wordt geactiveerd, schakelt u het apparaat uit en koppelt u het los van het bijbehorende stopcontact en drukt u op de stroomonderbreker om deze te resetten.

BIJ OVERBELASTING

Als uw generator overbelast raakt door te veel afgenomen wattage, gaat het overbelastingslampje (rood) op het bedieningspaneel branden. Volg de onderstaande instructies als er een overbelasting optreedt:

• Wanneer u de generator bijna overbelast, begint het overbelastingslampje te knipperen. Verminder de belasting door uw elektronische apparaten uit te schakelen en los te koppelen totdat het overbelastingslampje uitgaat. Vervolgens kunt u uw generator blijven gebruiken.
• Wanneer u de generator hebt overbelast, blijft het overbelastingslampje branden en wordt de overbelastingsresetknop geactiveerd om de uitvoer in 3 tot 16 seconden af te sluiten, afhankelijk van de belasting. Verminder de belasting door uw elektrische apparaten uit te schakelen en los te koppelen totdat het overbelastingslampje uitgaat. Wacht ongeveer vijf minuten en druk vervolgens op de geactiveerde resetknop om het circuit te resetten. Als er na het resetten geen stroom wordt geproduceerd, schakelt u alle elektrische apparaten uit en loskoppelt u ze en start u uw generator opnieuw.
• Het patroon waarin het overbelastingslampje knippert, geeft diagnostische informatie over het probleem. Raadpleeg de tabel op de volgende pagina.

LICHT		BETEKENIS	OPLOSSING
GROEN (STROOMINDICATOR)	ROOD (OVERBELASTING)
AAN	UIT	De generatoruitvoer is normaal.	Geen actie nodig.
AAN	Continu knipperend	De generator overschrijdt het nominale vermogen.	Verminder de belasting van de generator.
UIT	Knippert 1x, herhaalt elke 3 seconden	De spanning bij de dynamo is te laag. Geen elektrische uitvoer.	Controleer op losse verbindingen. Bel 1-800-232-1195 voor hulp.
UIT	Knippert 2x, herhaalt elke 3 seconden	Het motortoerental is te laag. Geen elektrische uitvoer.	Controleer de carburateur en de stappenmotor. Zorg ervoor dat de Eco-modus is UITGESCHAKELD. Laat de generator onderhouden; bel 1-800-232-1195 voor hulp.
UIT	Knippert 3x, herhaalt elke 3 seconden	De omvormertemperatuur is te hoog. Geen elektrische uitvoer.	Schakel de generator uit en laat deze volledig afkoelen (1 – 2 uur) voordat u deze opnieuw start.
UIT	Knippert 5x, herhaalt elke 3 seconden	De spanning bij de dynamo is te hoog. Geen elektrische uitvoer.	Laat de generator onderhouden; bel 1-800232-1195 voor hulp.
UIT	Knippert 6x, herhaalt elke 3 seconden	De generator heeft het nominale vermogen overschreden en heeft de stroom afgesneden om zichzelf te beschermen. Geen elektrische uitvoer.	Schakel de belastingen UIT en koppel ze los. Druk op de RESET-knop op het paneel. Verminder de belasting van de generator.

ENKELE OPMERKINGEN OVER STROOMKABELS

Raadpleeg de volgende tabel om de benodigde verlengkabeldikte voor elk van uw apparaten te bepalen. Rond af naar de hogere stroomsterkte in de tabel om de veiligheid te maximaliseren.

Apparaatvereisten				Maximale snoerlengte (ft) per draaddikte
Ampère	Watt (120V)	Watt (240V)	#8 draad	#10 draad	#12 draad	#14 draad	#16 draad
2.5	300	600	NR	NR	NR	375	250
5	600	1200	NR	NR	300	200	125
7.5	900	1800	NR	350	200	125	100
10	1200	2400	NR	250	150	100	50
15	1800	3600	NR	150	100	65	NR
20	2400	4800	175	125	75	50	NR
25	3000	6000	150	100	60	NR	NR
30	3600	7200	125	65	NR	NR	NR
40	4800	9600	90	NR	NR	NR	NR

Tabel 3 - Richtlijn voor de vereisten voor het netsnoer
*NR = Niet aanbevolen

De generator mag alleen worden aangesloten op elektrische apparaten, rechtstreeks of met een verlengsnoer. Sluit de generator NOOIT AAN OP EEN ELEKTRISCH SYSTEEM VAN EEN GEBOUW zonder een gekwalificeerde elektricien en aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem. Dergelijke aansluitingen moeten voldoen aan de lokale elektriciteitswetten en -voorschriften. Niet-naleving kan een terugkoppeling creëren, wat kan leiden tot ernstig letsel of de dood van nutsbedrijfswerkers.
OPMERKING: Voor stroomuitval zijn permanent geïnstalleerde, stationaire generatoren beter geschikt voor het leveren van back-upstroom aan uw huis. Zelfs een correct aangesloten draagbare generator kan overbelast raken. Dit kan leiden tot oververhitting of belasting van de machineonderdelen, wat mogelijk tot een storing van de generator kan leiden.

BRANDSTOF WISSELEN

Uw generator is uitgerust met Auto Fuel Selection-technologie. Om de levensduur van uw generator te maximaliseren, raden we aan om alle belastingen van de generator te verwijderen voordat u tussen benzine en LPG schakelt. Als dit niet mogelijk is, verminder dan de belastingen zoveel mogelijk om een soepele overgang te garanderen. Uw generator is geschikt voor een hogere belasting wanneer deze op benzine draait dan op LPG, dus houd hier rekening mee bij het plannen van uw brandstofverbruik.

CO-SENSORINFORMATIE

Het CO Watchdog-koolmonoxidemeetsysteem (afb. 16 - 1) meet de ophoping van giftig CO-gas terwijl de generator draait. Als de hoeveelheid CO-gas te hoog wordt, schakelt het CO Watchdog-systeem de generator automatisch uit. Dit systeem is geen vervanging voor een CO-melder binnenshuis.

OPMERKING: als de generator zo is georiënteerd dat de uitlaatgassen van de motor naar de CO-sensor worden geblazen, kan de generator worden uitgeschakeld.
Wanneer het CO Watchdog-systeem de generator uitschakelt, zal de LED op het bedieningspaneel van de generator (afb. 16 - 1) minstens 5 minuten nadat de generator is uitgeschakeld rood knipperen. Een LED op de sensormodule zelf begint ook rood te knipperen. Als u merkt dat de LED rood knippert, verlaat dan onmiddellijk het gebied. Ga naar een open buitenruimte. Ventileer het gebied rond de generator grondig voordat u terugkeert. Laat de generator een paar minuten uitgeschakeld blijven voordat u de motor opnieuw start. Hierdoor zou koolmonoxide uit het gebied moeten kunnen verdwijnen. Als u de generator opnieuw start en CO Watchdog detecteert dat de CO-niveaus nog steeds te hoog zijn, wordt de generator opnieuw uitgeschakeld. Als de CO-niveaus laag genoeg zijn, zal de generator normaal draaien.
Zorg ervoor dat de generator zich in een open buitenruimte bevindt, met de uitlaat gericht weg van bewoonde structuren en weg van de heersende winden, zodat die winden geen uitlaatgassen van de motor naar de sensormodule blazen. Als iemand duizeligheid, hoofdpijn, misselijkheid, vermoeidheid of andere symptomen van CO-vergiftiging ervaart, ga dan onmiddellijk naar de frisse lucht en zoek de aandacht van een gekwalificeerde arts. Volg alle andere aanwijzingen in deze handleiding met betrekking tot het aansluiten en loskoppelen van elektrische apparaten bij het starten of uitschakelen van de generator.
Bij het starten van de generator kan de CO Watchdog-LED op het paneel knipperen. Dit geeft aan dat het systeem een zelftestprocedure uitvoert en duidt niet op een probleem.
Als de CO Watchdog-LED op het paneel geel is, is er een systeemfout opgetreden of heeft de CO-sensor het einde van zijn levensduur bereikt. Neem contact op met de klantenservice van WEN (1-800-232-1195, M – F 8 – 5 CST, of techsupport@wenproducts. com) voor hulp.

Let bij het bedienen van uw generator op het volgende:

• De CO Watchdog maakt geen onderscheid in zijn input; elke bron van koolmonoxide in de omgeving van de generator kan ervoor zorgen dat deze wordt geactiveerd. Als de CO Watchdog-LED rood knippert, moeten onmiddellijk veiligheidsmaatregelen worden genomen.
• Knoeien met, loskoppelen of omzeilen van de CO-sensor kan gevaarlijke situaties veroorzaken, waaronder, maar niet noodzakelijkerwijs beperkt tot, letsel of overlijden, en maakt uw garantie ongeldig. De generator werkt niet als de CO-sensor is losgekoppeld of omzeild, of als de CO-sensor een fout aangeeft.
• De CO-sensor heeft een levensduur van ongeveer 7 jaar en is in staat om zijn levensduur te bewaken. Als uw generator enkele jaren na aankoop een foutlampje vertoont, kan het tijd zijn om de CO-sensor te vervangen. Neem contact op met de klantenservice van WEN voor hulp.

DE GENERATOR UITSCHAKELEN

Het loskoppelen van actieve apparaten kan schade veroorzaken aan de generator. Stop de motor nooit met elektrische apparaten aangesloten en ingeschakeld.

Laat de generator afkoelen voordat u onderdelen aanraakt die heet worden tijdens gebruik.

Als u benzine lange tijd in de brandstoftank laat zitten, kan het in de toekomst moeilijk zijn om de generator te starten. Bewaar de generator nooit voor langere tijd (meer dan 2 maanden) met brandstof in de brandstoftank. Zie "De Generator Opbergen".

HANDMATIG UITSCHAKELEN

1. Schakel alle elektrische apparaten uit voordat u ze loskoppelt van de generator. Het loskoppelen van actieve apparaten kan schade veroorzaken aan de generator. Start of stop de generator nooit met elektrische apparaten aangesloten of ingeschakeld.
2. Laat de motor enkele minuten stationair draaien om de interne temperaturen van de motor en generator te stabiliseren.

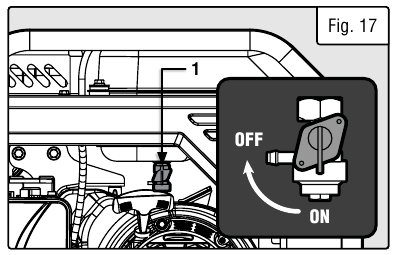

3. 1. A (Benzine): Draai de brandstofklep (Fig. 17 - 1) naar de OFF (UIT) stand. Laat de generator draaien totdat de brandstof op is.

   2. B (LPG): Zorg ervoor dat de brandstofklep in de OFF (UIT) stand staat. Draai de LPG-tankklep naar de OFF (UIT) stand en koppel de LPG-slang los van de generator.

4. Zet de motorschakelaar in de STOP (STOP) stand.
5. Maak de carburateur leeg. Zie "De Carburateur Leegmaken"
   OPMERKING: We raden aan om de carburateur leeg te maken na elke sessie waarin benzine is gebruikt. Als u de carburateur eerder hebt leeggemaakt en alleen LPG als brandstof hebt gebruikt, hoeft u de carburateur niet leeg te maken.

Zorg er altijd voor dat de brandstofklep en de motorschakelaar in de OFF (UIT) stand staan wanneer de generator niet in gebruik is.
OPMERKING: Als u om de een of andere reden (bijv. bijtanken, de generator verplaatsen, enz.) de generator snel moet uitschakelen, zet dan gewoon de motorschakelaar op STOP (STOP). Hierdoor blijft er echter brandstof in de carburateur achter, wat tot problemen zal leiden als de carburateur na gebruik niet wordt geleegd.

ONDERHOUD

AANBEVOLEN ONDERHOUDSSCHEMA

Het juiste routineonderhoud van de generator helpt de levensduur van de machine te verlengen. Voer onderhoudscontroles en -werkzaamheden uit volgens het onderhoudsschema hieronder, Tabel 4. Als er vragen zijn over de onderhoudsprocedures die in deze handleiding worden vermeld, neem dan contact op met de klantenservice op 1-800-232-1195 (ma-vr 8-5 uur CST) of e-mail naar techsupport@wenproducts.com.

Voer nooit onderhoudswerkzaamheden uit terwijl de generator draait. Voordat u de generator onderhoudt of repareert, schakelt u de generator uit, koppelt u alle apparaten los en laat u de generator afkoelen.

Aanbevolen Onderhoudsschema		Elke 8 uur of dagelijks	Elke 25 uur	Elke 3 maanden of 50 uur	Elke 6 maanden of 100 uur	Voor opslag	Zo nodig
Motorolie	Niveau controleren	X
	Vervangen		X*				X
Luchtfilter	Controleren			X*
	Reinigen			X*
Bougie	Controleren/Reinigen/ Afstellen				X
	Vervangen				X		X
Brandstof	Niveau controleren	X
	Aftappen					X	X
Carburateur	Aftappen	X					X
Vonkenvanger	Controleren/Reinigen				X

* Vaker reinigen/vervangen bij stoffige omstandigheden
Tabel 4 - Aanbevolen onderhoudsschema of bij gebruik onder zware belasting.

TIPS VOOR GENERATORONDERHOUD:

• Tap uw carburateur na elk gebruik en vóór opslag af om verstopping te voorkomen.
• Bewaar de generator niet met brandstof in de tank gedurende meer dan 2 maanden - de brandstof wordt slecht.
• Laat de generator elke maand 20 tot 30 minuten draaien om de levensduur te maximaliseren.
  OPMERKING: Als de generator niet goed wordt onderhouden, vervalt de garantie.

UW GENERATOR REINIGEN

Houd de generator schoon om onjuiste werking of schade aan de machine door vuil en afval te voorkomen. Inspecteer alle ventilatieopeningen op de generator. Deze openingen moeten schoon en vrij worden gehouden.
Als de generator vuil wordt, gebruikt u een vochtige doek om de buitenkant schoon te vegen. Gebruik een zachte borstel om vuil en olie los te maken en gebruik een stofzuiger om los vuil op te zuigen. Gebruik lage druk lucht (niet meer dan 25 PSI) om vuil weg te blazen.

Reinig de generator nooit als deze draait! Reinig nooit met een emmer water of een slang. Er kan water in de werkende delen van de generator komen en corrosie of kortsluiting veroorzaken.

OLIE CONTROLEREN/TOEVOEGEN

Controleer het oliepeil voor elk gebruik en om de 8 bedrijfsuren (zie Tabel 4). De oliecapaciteit van de generatormotor is 17,0 fl. oz. (0,5 L). Voeg olie toe als het oliepeil laag is. Zie Fig. 3 voor het juiste type en gewicht van de olie. Dit is een cruciale stap voor het correct starten van de motor. De generator is uitgerust met een uitschakeling bij laag oliepeil om te voorkomen dat deze zonder olie draait.

Raadpleeg "Stap 1 - Olie toevoegen/controleren" om het oliepeil te controleren en/of olie toe te voegen.
TIP: Uw WEN-generator is compatibel met de WEN 55201 magnetische oliepeilstok (niet inbegrepen), die te koop is op wenproducts.com. De industriële magnetische punt van de peilstok verzamelt metaalspanen uit de olietank van uw generator om de motor te helpen beschermen en de levensduur van uw generator te verlengen.

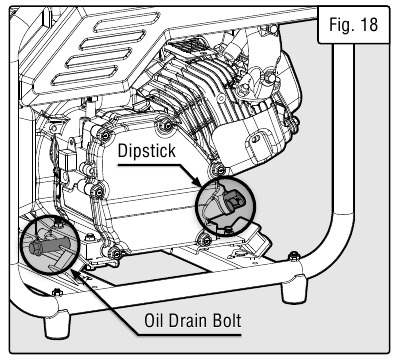

OLIE AFTAPPEN/VERVANGEN

Vervang de olie volgens het aanbevolen onderhoudsschema (zie Tabel 4). Vervang de olie vaker bij gebruik onder zware belasting of hoge omgevingstemperaturen. Het is ook noodzakelijk om de olie uit het carter af te tappen als deze is verontreinigd met water of vuil. Het verversen van de olie wanneer de motor warm is, zorgt voor een volledige aftapping.

1. Plaats de generator op een vlak, verhoogd platform. Plaats een goedgekeurde olieopslagcontainer onder de olieaftapbout naast de oliepeilstok om de olie op te vangen wanneer deze wordt afgetapt. Zie Afb. 18.
   OPMERKING: Om mogelijke brandstoflekkage uit de carburateurkom te voorkomen, tapt u de carburateur af (zie "De carburateur aftappen" voordat u de olie aftapt.

2. Schroef de olieaftapbout los en laat de olie volledig uit de motor lopen.
3. Installeer de olieaftapbout opnieuw en draai deze goed vast. Veeg eventuele gemorste olie schoon.
4. Raadpleeg "Stap 1 - Olie toevoegen/controleren" om nieuwe olie toe te voegen
   OPMERKING: Gooi gebruikte motorolie nooit bij het afval of in een afvoerput. Bel een lokaal recyclingcentrum of een autogarage om een correcte afvoer van de olie te regelen.

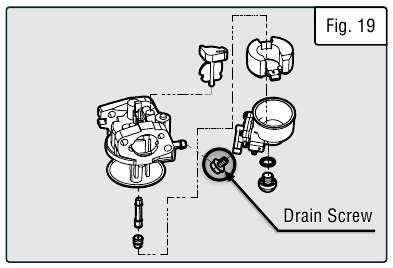

DE CARBURATEUR AFTAPPEN

Tap de carburateur na elk gebruik en voor het opslaan van de generator af (zie Tabel 4). Het aftappen van de carburateur kan de opbouw en verstoppingen veroorzaakt door stilstaande brandstof in de carburateur helpen voorkomen.
OPMERKING: We raden aan om de carburateur na elke sessie waarin benzine is gebruikt af te tappen. Als u de carburateur eerder hebt afgetapt en alleen LPG als brandstof hebt gebruikt, hoeft u de carburateur niet af te tappen.

1. Plaats een goedgekeurde benzineopslagcontainer onder de carburateur om de afgetapte brandstof op te vangen.
2. De carburateur is toegankelijk vanaf de achterkant van de generator tussen de motor en het luchtfilter. Om de carburateur af te tappen, opent u de carburateur-aftapschroef met een kruiskopschroevendraaier (niet inbegrepen) en tapt u alle benzine af die zich binnenin heeft opgehoopt. Zie Afb. 19.

   OPMERKING: Zorg ervoor dat u uw carburateur aftapt voordat u de generator voor langere tijd opslaat.
3. Zodra de brandstof is afgetapt, sluit u de aftapschroef.

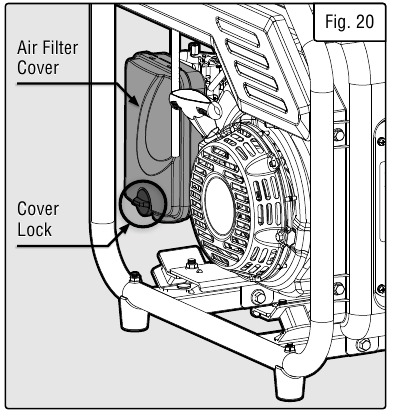

HET LUCHTFILTER INSPECTEREN/REINIGEN

Inspecteer en reinig het luchtfilter om de 50 bedrijfsuren (zie Tabel 4). Routineonderhoud van het luchtfilter helpt de juiste luchtstroom naar de carburateur te behouden. Controleer af en toe of het luchtfilter vrij is van overmatig vuil. Reinig het luchtfilter vaker in vuile of stoffige omstandigheden.

Het laten draaien van de motor met een vuil, beschadigd of ontbrekend luchtfilterelement kan gevaar opleveren voor de bediener en ervoor zorgen dat de motor voortijdig verslijt.

1. Verwijder de luchtfilterafdekking door de vergrendelingsknop aan de onderkant van de luchtfilterafdekking los te schroeven. Zie Afb. 20.

2. Verwijder het schuimrubberen, sponsachtige luchtfilterelement uit de afdekkingsbehuizing. Veeg overtollige olie en eventueel vuil uit de binnenkant van de luchtfilterbehuizing.
3. Controleer het schuimrubberen, sponsachtige luchtfilterelement.
   1. Goede elementen kunnen worden gewassen in een sopje. Droog het element in een schone doek (niet draaien). Voeg een paar afdekkingsdruppels motorolie toe aan het luchtfilterelement en verdeel deze gelijkmatig. Een kleine hoeveelheid olie die in het element achterblijft, is normaal en noodzakelijk voor een goede werking van de motor.
   2. Beschadigde elementen moeten worden vervangen door een nieuw exemplaar. Vervangende luchtfilters kunnen worden gekocht bij wenproducts.com door te zoeken op onderdeelnummer GN400i-1002.
4. Installeer het luchtfilterelement en de luchtfilterafdekking opnieuw.

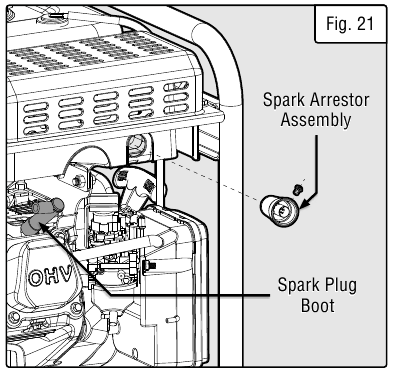

DE VONKENVANGER INSPECTEREN/REINIGEN

Inspecteer en reinig de vonkenvanger om de 100 bedrijfsuren (zie Tabel 4). De vonkenvanger bevindt zich buiten de geluiddemper, die tijdens bedrijf erg heet wordt. Laat de motor volledig afkoelen voordat u de vonkenvanger onderhoudt.

1. Verwijder de kruiskopschroef waarmee de vonkenvanger aan de geluiddemper is bevestigd. Zie Afb. 21.

2. Verwijder het vonkenvangscherm.
3. Reinig en verwijder voorzichtig de koolstofafzettingen van het vonkenvangscherm met een staalborstel. Vervang de vonkenvanger als deze beschadigd is. Vervangende vonkenvangers kunnen worden gekocht bij wenproducts.com door te zoeken op onderdeelnummer GN400i-1101.1.
4. Installeer de vonkenvanger opnieuw in de geluiddemper en zet deze vast met de schroeven.

BOUGIE-ONDERHOUD

Inspecteer en vervang de bougie om de 100 bedrijfsuren (zie Tabel 4). De bougie is belangrijk voor een goede werking van de motor. Controleer de bougie regelmatig om een goede werking van de motor te behouden. Een goede bougie moet intact zijn, vrij van afzettingen en correct afgesteld.

1. Trek voorzichtig aan de bougiedop om deze te verwijderen (Afb. 21). Wees voorzichtig om de isolatie of draad niet te scheuren.
2. Gebruik de meegeleverde bougiesleutel (schuif de handgreep in het gat op de sleutel) om de bougie uit de motor te schroeven. Verwijder de bougie uit de motor.TIP: Er is beperkte ruimte voor de sleutel om te draaien. Gebruik beide rijen gaten in de bougiesleutel om de bougie los te draaien.
3. Inspecteer de bougie visueel. Als deze is gebarsten of afgebroken, of als de elektroden versleten of verbrand zijn, gooi deze dan weg en vervang deze door een nieuwe bougie. We raden aan om deze te vervangen door eenTorch F6RTC (of NGK BPR6ES)-bougie. Deze kunnen worden gekocht bij wenproducts.com door te zoeken op onderdeelnummer 56310i-0104.
4. Als u de bougie opnieuw gebruikt, gebruikt u een staalborstel om vuil rond de bougievoet te verwijderen en stel vervolgens de bougie opnieuw af.
   Instructies vervolgen op de volgende pagina.

5. Meet de bougieafstand met een bougieafstandsmeter. De afstand moet0,7 tot 0,8 mm (0,028-0,031 inch) zijn. Pas de afstand indien nodig voorzichtig aan. Zie Afb. 22.

6. Schroef de bougie terug in het bougiegat met behulp van de bougiesleutel. Draai de bougie niet te vast. Het aanbevolen aandraaien van de bougie is½ tot ¾ van een slag (15 ft-lb koppel/20,33 Nm) nadat de bougiepakking contact maakt met het bougiegat.
7. Installeer de bougiedop opnieuw over de bougie.

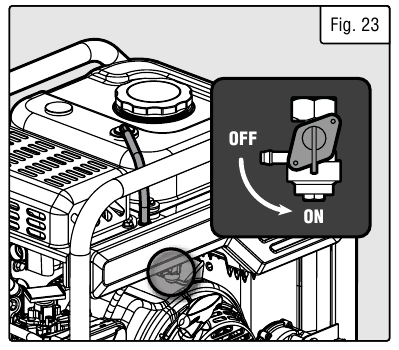

DE BRANDSTOFTANK AFTAPPEN

Tap de brandstoftank elk jaar af en reinig deze, of voordat u de generator langer dan twee maanden opslaat.

1. Plaats een goedgekeurde benzineopslagcontainer om de afgetapte brandstof op te vangen. Plaats deze in de buurt van de brandstofkraan (Afb. 23).


   Bewaar de geleegde benzine op een geschikte plaats. Bewaar brandstof nooit langer dan 2 maanden.
2. Zet de brandstofkraan in de OFF-stand.
3. Zoek de brandstofleiding tussen de brandstofkraan en de carburateur (Afb. 23 - 1). Koppel de brandstofleiding los van de brandstofkraan.OPMERKING: Er kan een kleine hoeveelheid brandstof uit de brandstofleiding lekken tijdens het verwijderen.
4. Plaats een trechter onder de opening van de brandstofkraan en leid het andere uiteinde van de trechter over de voorbereide container.
5. Zet de brandstofkraan in de AAN-stand om de brandstof uit de opening van de brandstofkraan te laten lopen.OPMERKING: Het aftappen kan enkele uren duren, afhankelijk van de hoeveelheid brandstof in uw benzinetank.
6. Zodra de brandstof volledig is afgetapt, zet u de brandstofkraan in de OFF-stand.
7. Start de motor en laat deze draaien totdat de brandstof op is.
8. Tap de carburateur af. Raadpleeg "De carburateur aftappen".

TRANSPORT EN OPSLAG

DE GENERATOR TRANSPORTEREN

Om te voorkomen dat er brandstof wordt gemorst tijdens het transport, dient u het volgende uit te voeren:

1. Draai de brandstofdop vast en zet de brandstofklep in de OFF-stand.
2. Zet de motorschakelaar in de STOP-stand.
3. Tap indien mogelijk de brandstoftank af. Zie "De brandstoftank aftappen".
4. Houd de generator rechtop. Plaats de generator nooit op zijn kant of ondersteboven - dit kan de interne componenten van de generator beschadigen en het starten bemoeilijken.

   Vermijd direct zonlicht in een voertuig. Als de generator vele uren in een afgesloten voertuig staat, kan de hoge temperatuur ervoor zorgen dat de brandstof verdampt en een mogelijke explosie veroorzaakt.

DE GENERATOR OPSLAAN

Schakel de generator uit en laat het apparaat afkoelen tot kamertemperatuur voordat u het opbergt. Plaats NOOIT een type opslaghoes op de generator als deze nog heet is. Blokkeer geen ventilatieopeningen.
Volg de onderstaande procedures voor het correct opslaan van uw generator. TIP: Uw WEN-generator is compatibel met Wij raden ten zeerste aan om uw generator eenmaal per maand 20 tot 30 minuten te laten draaien voor de WEN 56310iC and GNC400 Generator. Steek een kleine belasting in om ervoor te zorgen dat er een goede stroomvoorziening is. Covers (niet inbegrepen).

TIP: Uw WEN-generator is compatibel met de WEN 56310iC en GNC400 Generator Covers (niet inbegrepen). Ze zijn te koop op wenproducts.com.

Voor korte periodes (30 tot 60 dagen):

• Tap de carburateur af. Zie "De carburateur aftappen".
• Brandstofstabilisator toevoegen: Volg de aanbevolen porties en instructies van uw favoriete stabilisator. Laat de motor 15 tot 20 minuten draaien, zodat de brandstofstabilisator zich vermengt met de benzine en door de carburateur circuleert, en vul vervolgens bij met brandstof. Het volledig vullen van de brandstoftank vermindert de hoeveelheid lucht in de tank en helpt de aantasting van de brandstof te bestrijden.

Voor langere periodes (meer dan 60 dagen):

• Tap de brandstoftank en carburateur af. Zie "De brandstoftank aftappen" en "De carburateur aftappen".
• Bewaar de generator nooit langer dan twee maanden met brandstof in de tank.
• Ververs de motorolie. Zie "Olie controleren/bijvullen".

Bewaar de generator rechtop op een koele en droge plaats, uit de buurt van warmtebronnen, open vuur, vonken of controlelampjes.

GIDS VOOR PROBLEEMOPLOSSING

Stop onmiddellijk met het gebruik van de generator als een van de volgende problemen zich voordoet of het risico op ernstig persoonlijk letsel bestaat. Als u vragen heeft, neem dan contact op met de klantenservice op 1-800-232-1195 (M-F 8-5 CST), of e-mail techsupport@wenproducts.com.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor start niet	1. De motorschakelaar staat op OFF (0).	1. Zet de motorschakelaar op ON (I) als u de terugslagstart gebruikt, of op START (II) als u de elektrische start gebruikt.
	2. De motor is niet geprimed (alleen LPG).	2. Prime de motor.
	3. Het oliepeil is laag.	3. Vul olie bij.
	4. De motor heeft geen brandstof.	4. Vul brandstof bij.
	5. De motor is gevuld met vervuilde of oude brandstof.	5. Tap de brandstof in de tank en carburateur af. Vervang door verse brandstof.
	6. De bougie is vuil of kapot.	6. Reinig of vervang de bougie.
	7. De propaantank is UITGESCHAKELD.	7. Verrek, Bobby, ik heb je gezegd dat ding aan te zetten!
	8. De carburateur is luchtgekoeld.	8. Zet de 2-in-1-schakelaar op OFF. Verwijder de bout van de onderkant van de carburateur. Haal de carburateurkom eraf om deze te resetten. Plaats de carburateurkom terug en installeer de bout opnieuw.
	9. De regelaar zit vast.	9. Zet de propaantank UIT. Koppel de slang los van de propaanfitting. Neem contact op met de klantenservice van WEN voor hulp.
	10. Er zit een geest in de generator.	10. Overtuig de geest om te vertrekken. Raadpleeg Bill Murray indien nodig.
Motor draait, maar er is geen elektrische output	1. De resetknop is geactiveerd vanwege wattage-overbelasting.	1. Schakel alle elektrische apparaten uit en haal de stekker eruit. Druk op de resetknop. Controleer het totale wattage van de apparaten en verminder de belasting als deze de capaciteit van de generator voor uw specifieke brandstof (LPG of benzine) overschrijdt.
	2. De stroomonderbreker is uitgeschakeld vanwege wattage-overbelasting.	2. Schakel alle elektrische apparaten uit en haal de stekker eruit. Wacht 3 minuten en druk op de geactiveerde stroomonderbreker om te resetten. Controleer het totale wattage van de apparaten en verminder de belasting als deze de capaciteit van de generator voor uw specifieke brandstof (LPG of benzine) overschrijdt.
	3. Slecht aansluitsnoer of draad.	3. Controleer de stroomkabels en verlengsnoeren. Gebruik ze niet als een snoer beschadigd is. Vervang beschadigde snoeren onmiddellijk.
	4. Slecht elektrisch apparaat aangesloten op de generator.	4. Probeer een ander apparaat aan te sluiten.
Generator draait, maar ondersteunt niet alle aangesloten elektrische apparaten	1. De AC- of DC-contactdozen zijn overbelast; de stroomonderbreker is uitgeschakeld.	1. Schakel alle elektrische apparaten uit en haal de stekker eruit. Wacht 3 minuten en druk vervolgens op de stroomonderbreker om te resetten. Controleer de stroomsterkte van de apparaten om er zeker van te zijn dat ze binnen de nominale capaciteit van de contactdozen vallen.
	2. Kortsluiting in een van de apparaten.	2. Koppel defecte of kortgesloten elektrische apparaten los.
	3. Het luchtfilter is vuil.	3. Reinig of vervang het luchtfilterelement.
Motor is "zoekende" tijdens bedrijf (het motortoerental fluctueert)	1. Er loopt geen benzine door de brandstofklep.	1. Zorg ervoor dat er voldoende brandstof is. Zorg ervoor dat de 2-in-1-schakelaar op RUN staat.
	2. Het propaangehalte wordt laag.	2. Schakel over naar een nieuwe propaantank of gebruik benzine.
	3. Het luchtfilter is vuil.	3. Reinig of vervang het luchtfilterelement.
	4. De vonkenvanger is vuil.	4. Reinig de vonkenvanger.
	5. Er zit smurrie in de carburateur die een consistente brandstof/luchtmengsel verhindert.	5. Gebruik carburateurreinigerspray op de carburateurkom en sproeiers.

Reparatie en vervanging mag alleen worden uitgevoerd door een bevoegde technicus. Onderdelen en accessoires die in de loop van normaal gebruik verslijten, vallen niet onder de garantie van twee jaar.

BEDRADINGSSCHEMA

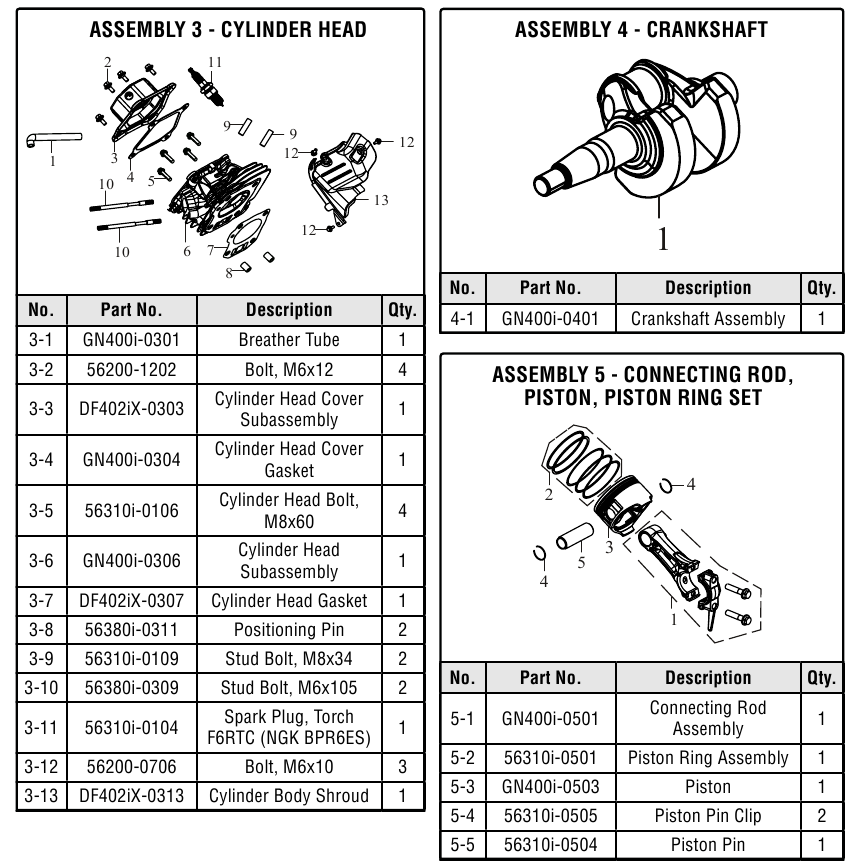

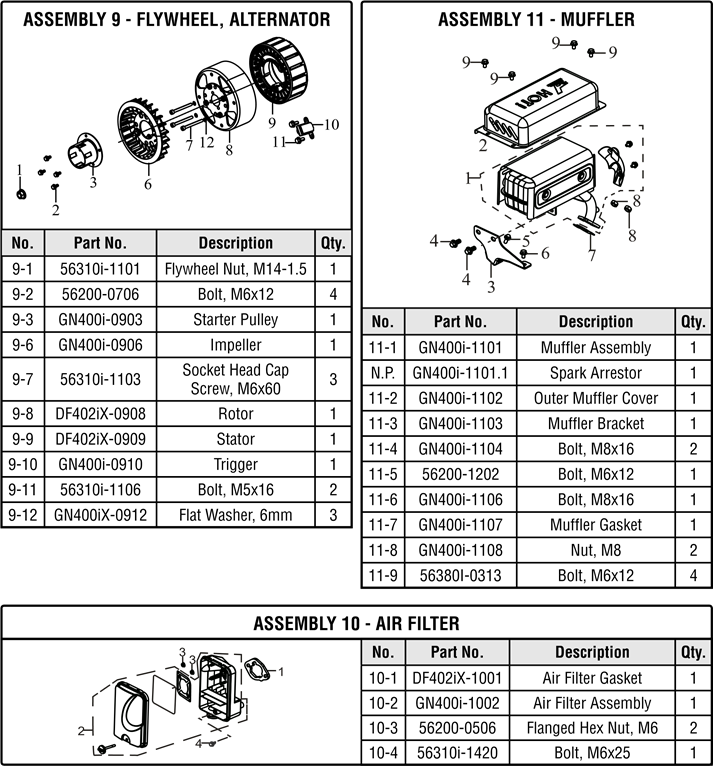

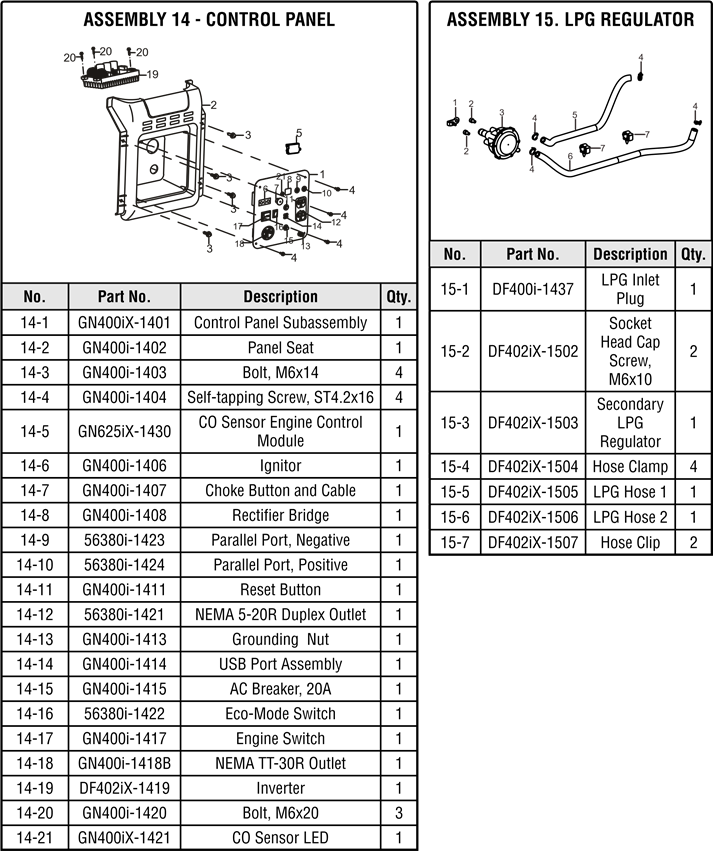

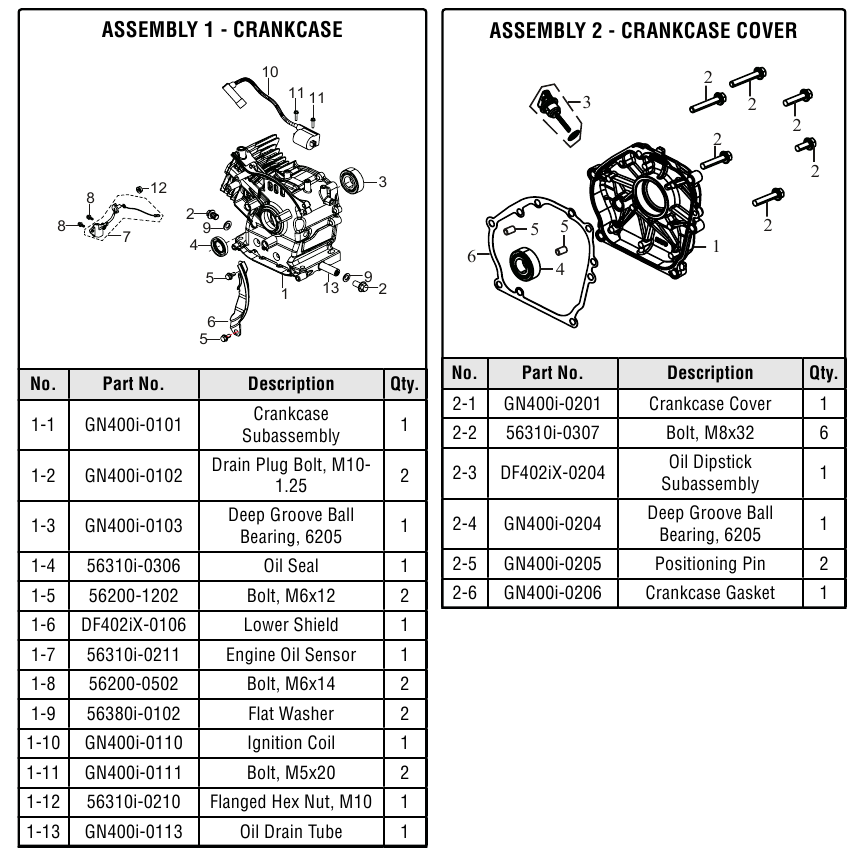

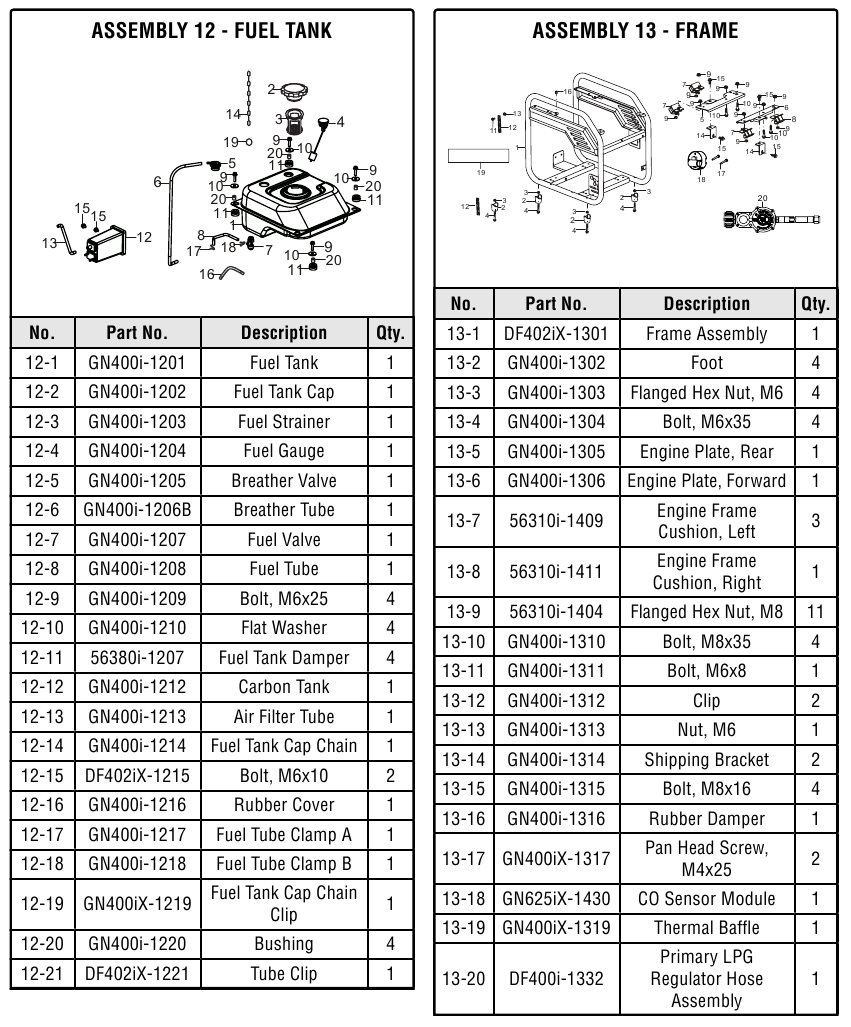

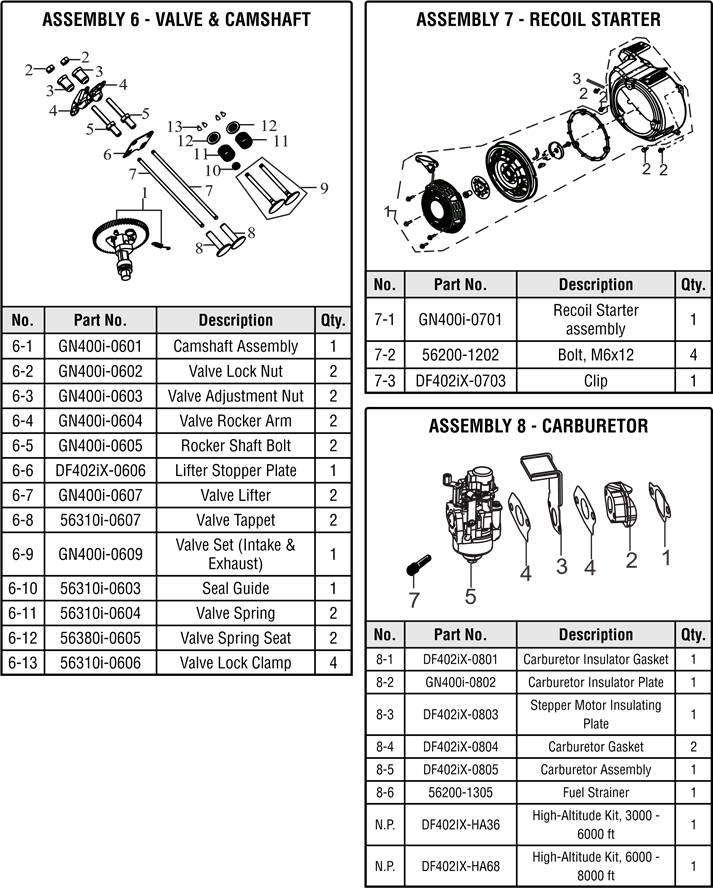

UITGEBREIDE WEERGAVE & ONDERDELENLIJST

OPMERKING: Vervangende onderdelen kunnen worden gekocht bij wenproducts.com, of door onze klantenservice te bellen op (800) 232-1195, M-F 8-5 CST. Onderdelen en accessoires die in de loop van normaal gebruik verslijten, vallen niet onder de garantie van twee jaar. Mogelijk zijn niet alle onderdelen te koop.

VEILIGHEIDSINFORMATIE

Lees alle veiligheidswaarschuwingen en alle instructies voordat u de generator gebruikt. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand of ernstig letsel.

VEILIGHEIDSINLEIDING

Veiligheid is een combinatie van gezond verstand, alert blijven en weten hoe uw gereedschap werkt. Deze handleiding bevat belangrijke informatie over de mogelijke veiligheidsrisico's van de generator, evenals instructies voor voorbereiding, bediening en onderhoud. Lees en volg alle waarschuwingen en instructies op de generatorlabels en in deze handleiding voordat u deze generator gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot persoonlijk letsel.
OPMERKING: De volgende veiligheidsinformatie is niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. WEN behoudt zich het recht voor om dit product en de specificaties te allen tijde zonder voorafgaande kennisgeving te wijzigen.
Bij WEN verbeteren we onze producten voortdurend. Als u merkt dat uw gereedschap niet exact overeenkomt met deze handleiding, ga dan naar wenproducts.com voor de meest actuele handleiding of neem contact op met de klantenservice op 1-800-232-1195, M-F 8-5 CST.
Houd deze handleiding beschikbaar voor alle gebruikers gedurende de gehele levensduur van het gereedschap en lees deze regelmatig door om de veiligheid voor zowel uzelf als anderen te maximaliseren.
BEWAAR DEZE VEILIGHEIDSINSTRUCTIES.

VEILIGHEIDSSYMBOLEN

Het doel van het volgen van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en hun uitleg verdienen uw aandacht en begrip. De veiligheidswaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies of waarschuwingen die ze geven zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

duidt op een gevaar dat, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

duidt op een gevaar dat, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

duidt op een gevaar dat, indien niet vermeden, kan leiden tot licht of matig letsel.

indien gebruikt zonder het waarschuwingssymbool, duidt op een situatie die kan leiden tot schade aan de machine.

KENNISGEVING BETREFFENDE EMISSIES

Motoren die zijn gecertificeerd om te voldoen aan de Amerikaanse EPA-emissievoorschriften voor SORE (Small Off Road Equipment), zijn gecertificeerd om te werken op gewone loodvrije benzine en kunnen de volgende emissiebeheersingssystemen omvatten: (EM) Motoraanpassingen en (TWC) driewegkatalysator (indien aanwezig).

VRAGEN? PROBLEMEN?
Om vragen te beantwoorden en problemen op de meest efficiënte en snelle manier op te lossen, neemt u contact op met de klantenservice op 1-800-232-1195, M-F 8-5 CST of e-mailt u naar techsupport@wenproducts.com.

VEILIGHEIDSWAARSCHUWINGEN GENERATOR

KOOLMONOXIDE
Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide (CO). Dit is een giftig gas dat je niet kunt zien of ruiken. Als je de uitlaatgassen van de generator kunt ruiken, adem je CO in. Maar zelfs als je de uitlaatgassen niet kunt ruiken, kun je CO inademen.

Gebruik NOOIT een generator in huizen, garages, kruipruimtes of andere gedeeltelijk afgesloten ruimtes. In deze ruimtes kunnen zich dodelijke hoeveelheden koolmonoxide ophopen. Het gebruik van een ventilator of het openen van ramen en deuren zorgt NIET voor voldoende frisse lucht. Gebruik een generator ALLEEN buiten en ver van ramen, deuren en ventilatieopeningen. Deze openingen kunnen uitlaatgassen van de generator aanzuigen.
Zelfs als je een generator correct gebruikt, kan er CO in huis lekken. Gebruik ALTIJD een CO-alarm op batterijen of met batterijback-up in huis. Als je je ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts. Je hebt mogelijk een koolmonoxidevergiftiging.

EXPLOSIEGEVAAR. ZEER ONTVLAMBAAR: Deze generator kan zeer ontvlambare en explosieve benzinedampen uitstoten, die bij ontsteking ernstige brandwonden of zelfs de dood kunnen veroorzaken. Een open vlam in de buurt kan leiden tot een explosie, zelfs als deze niet rechtstreeks in contact komt met benzine.

• Niet gebruiken in de buurt van open vuur, hitte of een andere ontstekingsbron. Niet roken in de buurt van de generator.
• Altijd gebruiken op een stevige, vlakke ondergrond.
• Schakel de generator altijd uit voordat je hem bijvult. Laat de generator minstens 2 minuten afkoelen voordat je de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te verminderen.
• Vul de brandstoftank niet te vol. Benzine kan uitzetten tijdens het gebruik. Vul de tank niet tot de bovenkant. Houd rekening met uitzetting. Controleer altijd op gemorste brandstof voordat je hem gebruikt.
• Als er brandstof is gemorst, verplaats de generator dan minstens 10 meter van de lekkage en veeg alle gemorste brandstof schoon voordat je de motor start.
• Maak de brandstoftank leeg voordat je de generator opbergt of vervoert.

Als deze generator wordt gebruikt als voeding voor het bedradingssysteem van een gebouw, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met alle toepasselijke wetten en elektrische voorschriften en de National Electrical Code, NFPA 70. De generator moet worden aangesloten op een transferschakelaar die alle geleiders schakelt, met uitzondering van de aardingsgeleider van de apparatuur. Het frame van de generator moet worden aangesloten op een goedgekeurde aardelektrode.

CALIFORNIA PROPOSITION 65 WAARSCHUWING: Dit product bevat chemicaliën en produceert uitlaatgassen waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen en andere reproductieve schade veroorzaken.

Laat het gemak of de vertrouwdheid met het product niet de strikte naleving van de veiligheidsregels van het product vervangen. Het niet opvolgen van de veiligheidsinstructies kan leiden tot ernstig persoonlijk letsel.

GENERATORVOORBEREIDING

1. Aard de generator altijd voordat je hem gebruikt om de veiligheid te maximaliseren (zie "Aarding van de generator").
2. Vul de brandstoftank niet te vol, omdat benzine kan uitzetten tijdens het gebruik. Vul de tank niet tot de bovenkant. Laat ruimte over voor de uitzetting van benzine. Controleer altijd op gemorste brandstof voordat je hem gebruikt.
3. Als een onderdeel van de generator, het elektrische apparaat of het stroomkabel gebroken, beschadigd of defect is, zorg er dan voor dat het gerepareerd of vervangen is voordat je het gebruikt. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde technicus. Gebruik geen stopcontacten of kabels die tekenen van schade vertonen, zoals gebroken of gescheurde isolatie.
4. Gebruik een aardlekschakelaar (GFCI) in sterk geleidende gebieden, zoals metalen vlonders of staalconstructies. Verlengsnoeren met in-line GFCIs worden aanbevolen voor deze bewerkingen om de veiligheid te maximaliseren.
5. Als je de generator aansluit op het elektrische systeem van een gebouw voor noodstroom, MOET je een gekwalificeerde elektricien raadplegen en een transferschakelaar installeren. Dergelijke aansluitingen moeten voldoen aan de lokale elektrische wetten en voorschriften. Het niet naleven hiervan kan een terugkoppeling creëren, wat kan leiden tot ernstig letsel of de dood van nutsmedewerkers.
6. Wijzig de generator nooit op welke manier dan ook. Het wijzigen of gebruiken van de machine voor een ander doel dan waarvoor hij is ontworpen, kan leiden tot ernstig letsel, schade aan de machine en verval van de garantie.

GENERATORWERKING

1. Gebruik de generator alleen voor de doeleinden waarvoor hij is bedoeld. Het wijzigen of gebruiken van de generator voor bewerkingen waarvoor hij niet is ontworpen, kan gevaren en persoonlijk letsel veroorzaken.
2. Raak geen blanke draden of stopcontacten (uitgangen) aan.
3. Overschrijd de wattcapaciteit van de generator niet door meer elektrische apparaten aan te sluiten dan het apparaat aankan. Dit kan de generator en/of aangesloten elektrische apparaten beschadigen. Controleer de bedrijfsspanning en frequentievereisten van alle elektrische apparaten voordat je ze op de generator aansluit.
   De veiligheidswaarschuwingen voor de generator worden vervolgd op de volgende pagina. en de garantie vervalt.

   Laat het gemak of de vertrouwdheid met het product niet de strikte naleving van de veiligheidsregels van het product vervangen. Het niet opvolgen van de veiligheidsinstructies kan leiden tot ernstig persoonlijk letsel.
   OM DE LEVENSDUUR VAN UW GENERATOR TE MAXIMALISEREN: We raden aan om uw generator minstens één keer per maand 20 tot 30 minuten te laten draaien. Start de generator volgens de instructies en sluit een kleine belasting aan om er zeker van te zijn dat het stopcontact elektriciteit produceert. Als je hem niet vaak gebruikt, verkort dit de levensduur van de generator aanzienlijk en vervalt de garantie.

4. Laat de generator enkele minuten draaien voordat je elektrische apparaten aansluit. Start of stop de motor niet met elektrische apparaten aangesloten op de stopcontacten. Als je dit niet doet, kan dit de generator en/of aangesloten elektrische apparaten beschadigen.
5. Schakel elektrische apparaten pas in nadat ze op de generator zijn aangesloten.
6. Generatoren vibreren bij normaal gebruik. Controleer tijdens en na het gebruik van de generator zowel de generator als de verleng- en voedingskabels op schade als gevolg van trillingen.
7. Raak geen hete onderdelen aan. Deze generator produceert warmte tijdens het draaien. De temperaturen in de buurt van de uitlaat kunnen hoger zijn dan 65 °C (150 °F). Laat de generator na gebruik afkoelen voordat je de motor of delen van de generator aanraakt die tijdens het gebruik heet worden.
8. Schakel alle aangesloten elektrische apparaten uit voordat je de generator stopt.
9. Schakel de generator altijd uit voordat je hem bijvult. Laat de generator minstens 2 minuten afkoelen voordat je de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te verminderen.
10. Zet de motorsleutel in de stand "STOP" als de motor niet draait.
11. Maak de brandstoftank leeg voordat je de generator opbergt of vervoert. Bewaar de generator of benzine niet in de buurt van kachels, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben. Bewaar de generator en brandstof uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
12. Was altijd je handen na het hanteren van de generator.

    Misbruik van deze generator kan hem beschadigen of de levensduur ervan verkorten.

Referenties

• WEN - Shop Generators, Woodworking Tools, and Power Tools — WEN Products

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Wen DF402iX Handleiding

Beschikbare talen
