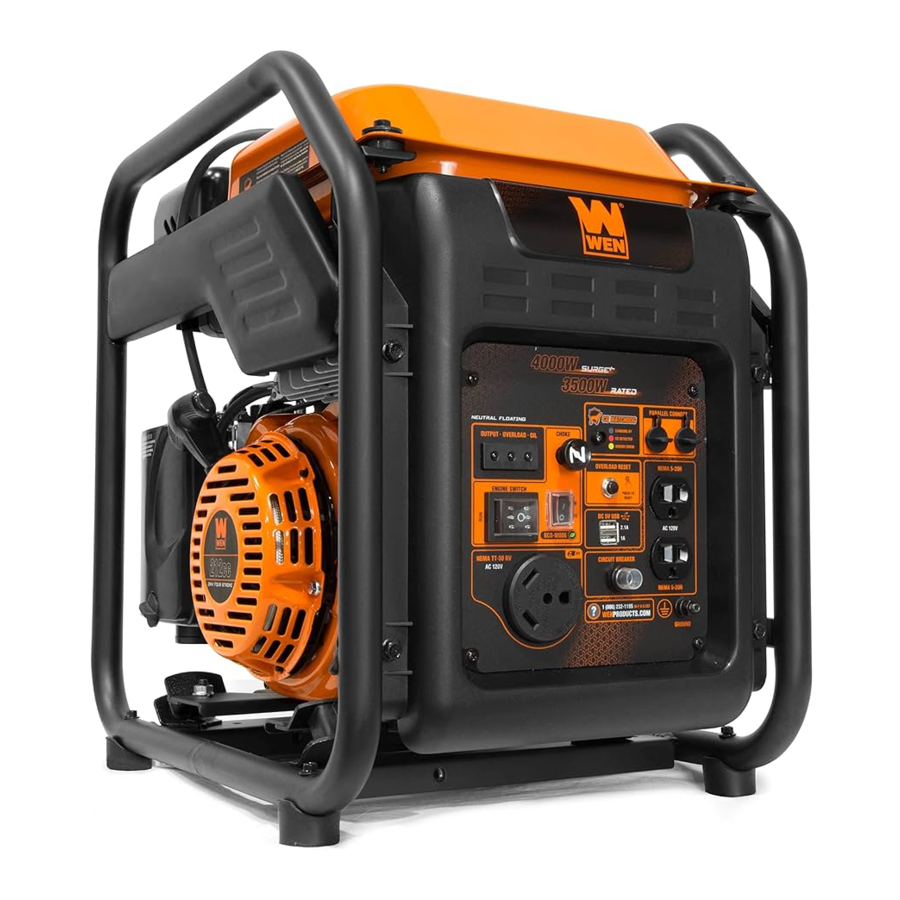

Wen GN400iX-handleiding

SPECIFICATIESINHOUD

GENERATOR

Modelnummer	GN400iX
Piekvermogen (starten)	4000 watt
Nominaal vermogen (draaien)	3500 watt
Nominale spanning	120 V AC
Nominale stroomsterkte	29,2 A
Fase	Enkel
Frequentie	60 Hz
Productgewicht	66,1 lbs
Productafmetingen	19,8 inch × 13,8 inch × 18,9 inch

MOTOR

Motortype	4-takt, OHV, enkele cilinder met geforceerd luchtkoelsysteem
Motorinhoud	212 cc
Inhoud brandstoftank	1,85 US gallon (7 l), minimaal 87 octaan
Oliecapaciteit	17,0 fl. oz. (0,5 l)
Looptijd halve belasting	7 uur
Smeersysteem	Geforceerde plons
Type bougie	Torch F6RTC (NGK BPR6ES)
Bougieafstand	0,7 - 0,8 mm (0,028 - 0,031 inch)
Bougiekoppel	½ - ¾ slag nadat de pakking de basis raakt of 15 ft-lbs (20,33 Nm)

INLEIDING

Bedankt voor het kopen van de WEN 4000-Watt draagbare generator. Raadpleeg de onderstaande afbeelding voor de locaties van het serienummer aan de zijkant van de motor of op het serienummerlabel. Noteer de generatorinformatie in de onderstaande ruimtes. Als er hulp nodig is voor informatie of service, neem dan contact op met de klantenservice door te bellen naar 1-800-232-1195, ma-vr 8-5 CST; u wordt gevraagd om de volgende generatorinformatie te verstrekken wanneer u belt.

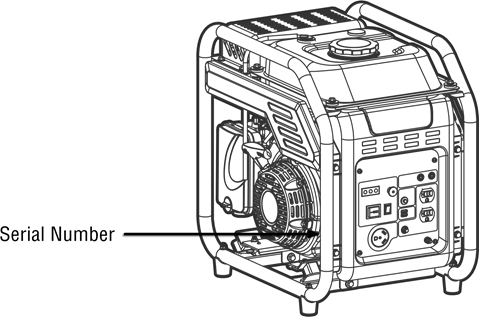

Modelnummer generator: GN400iX
Aankoopdatum:
Aangeschaft bij:
Serienummer:

ONDERHOUDSARCHIEF

Noteer de onderhoudsdatums van uw generator in de onderstaande tabel. Voer onderhoudscontroles en -werkzaamheden uit volgens deze handleiding. Raadpleeg "Onderhoud".

Onderhoudsarchief	Datum	Datum	Datum	Datum	Datum	Datum
Olie verversen
Bougie vervangen
Brandstoftank reinigen
Luchtfilter reinigen
Vonkenvanger reinigen

OM DE LEVENSDUUR VAN UW GENERATOR TE MAXIMALISEREN: We raden aan om uw generator minstens één keer per maand 20 tot 30 minuten te laten draaien. Start de generator volgens de instructies en sluit een kleine belasting aan om er zeker van te zijn dat het stopcontact elektriciteit produceert.

UITPAKKEN & PAKLIJST

UITPAKKEN

Verwijder met behulp van een vriend of vertrouwde vijand de generator voorzichtig uit de verpakking en plaats hem op een stevige, vlakke ondergrond. Zorg ervoor dat u alle inhoud en accessoires eruit haalt. Gooi de verpakking niet weg voordat alles is verwijderd. Controleer de paklijst om er zeker van te zijn dat u alle onderdelen en accessoires heeft. Als er een onderdeel ontbreekt of kapot is, neem dan contact op met de klantenservice via 1-800-232-1195 (ma-vr 8-5 CST), of e-mail techsupport@wenproducts.com.

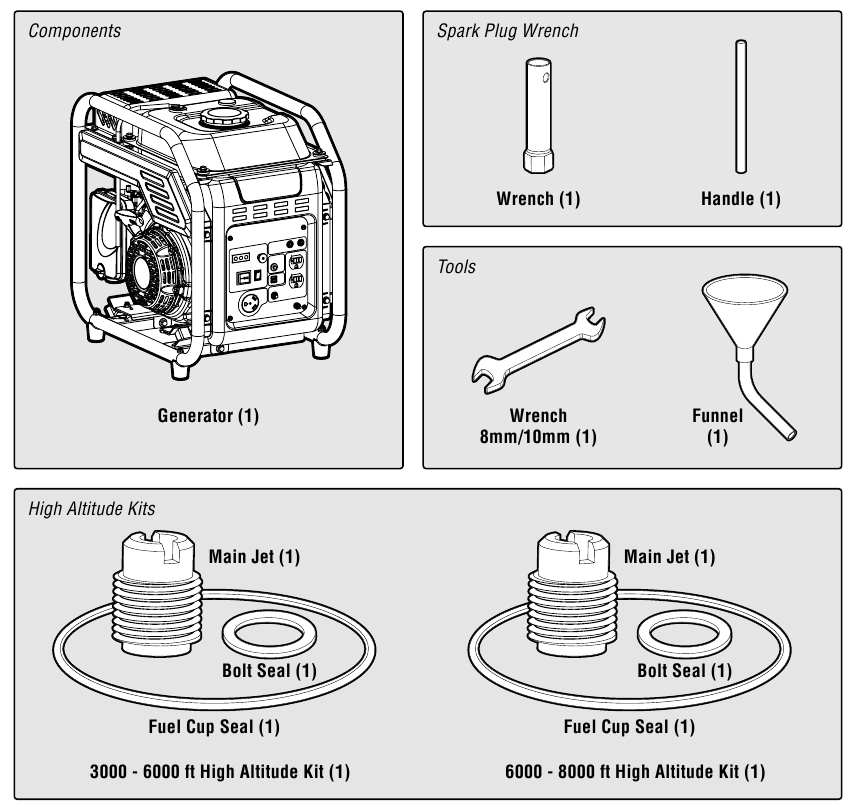

PAKLIJST

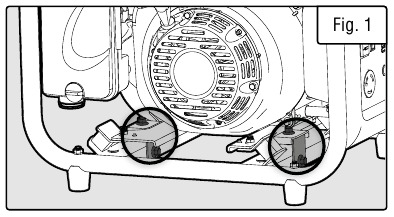

DE VERVOERBEUGELS VERWIJDEREN

Uw generator wordt geleverd met twee transportbeugels die de generator tijdens de levering beschermen. Deze beugels moeten worden verwijderd voordat de generator wordt gebruikt. De transportbeugels bevinden zich op de twee onderste balken van de generator (afb. 1). Gebruik de meegeleverde 8 mm/10 mm sleutel om de twee bouten op elke beugel te verwijderen en schuif de beugels eraf. U heeft de beugel of bouten niet nodig, gooi ze op de juiste manier weg.

MONTAGE & AANPASSINGEN

WERKING OP GROTE HOOGTE BOVEN 3000 VOET

Het brandstofsysteem op deze generator kan worden beïnvloed door gebruik op grote hoogte. Een goede werking kan worden gegarandeerd door een hoogtekit te installeren op hoogtes hoger dan 3000 voet boven zeeniveau. Op hoogtes boven 8000 voet kan de motor een prestatievermindering ervaren, zelfs met de juiste hoogtekit. Het gebruik van deze generator zonder de hoogtekit op hoogtes boven 3000 voet kan de uitstoot van de motor verhogen en zowel het brandstofverbruik als de prestaties verminderen.

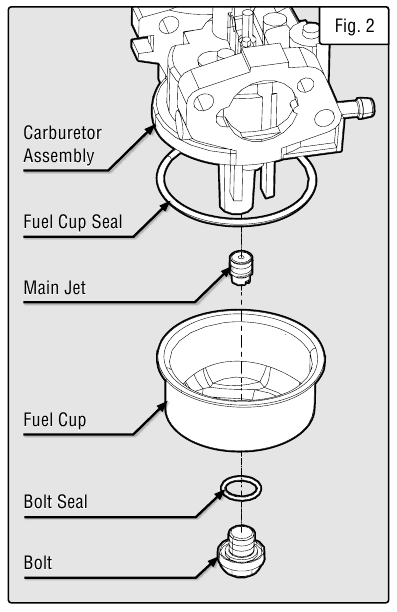

DE HOOGTEKIT INSTALLEREN

Deze kit moet worden geïnstalleerd door een gekwalificeerde monteur. Neem contact op met de klantenservice via 1-800-232-1195 (ma-vr 8-5 CST), of e-mail techsupport@wenproducts.com voor informatie over servicecentra bij u in de buurt.
Verzamel de onderdelen in de hoogtekit. Raadpleeg.

1. Zet de motorschakelaar in de STOP-stand.
2. Zet de brandstofklep in de OFF-stand.
3. Bereid een goedgekeurde benzineopslagcontainer voor om eventuele gemorste brandstof op te vangen. Plaats hem in de buurt van de brandstofklep.
4. De carburateur is toegankelijk vanaf de achterkant van de generator tussen de motor en het luchtfilter. Draai de bout los (afb. 2) aan de onderkant van de carburateur met een kruiskopschroevendraaier (niet meegeleverd).



   De carburateurkom kan gas bevatten dat lekt bij het verwijderen van de bout.
5. Verwijder de bout, boutafdichting, brandstofbeker, brandstofbekerafdichting en hoofdsproeier van de behuizing van de carburateur. Raadpleeg Zie afb. 2.
6. Vervang de hoofdsproeier door de vervangende sproeier die nodig is voor uw hoogtebereik (3000-6000 ft of 6000-8000 ft).OPMERKING: De brandstofbekerafdichting en boutafdichting kunnen tijdens het verwijderen beschadigd raken en moeten worden vervangen door de nieuwe uit de kit.
7. Monteer de brandstofbekerafdichting, brandstofbeker, boutafdichting en bout weer. Draai vast met een kruiskopschroevendraaier om vast te zetten.
8. Veeg eventuele gemorste brandstof op en laat het overtollige verdampen voordat u de motor start.

   Om brand te voorkomen, start u de motor niet zolang er een brandstofgeur in de lucht hangt.

Om ernstig letsel door brand te voorkomen, volgt u de kitinstallatieprocedures in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen. Als de motor heet is van gebruik, zet u de motor uit en wacht u tot deze is afgekoeld voordat u verdergaat. Rook niet in de buurt van de generator. De garantie vervalt als er geen aanpassingen worden gedaan voor gebruik op grote hoogte.

VERWIJDER de hoogtekit wanneer u op hoogtes onder 3000 voet werkt.

VERWIJDER de hoogtekit wanneer u op hoogtes onder 3000 voet werkt.

KEN UW GENERATOR

KEN UW GENERATOR

Raadpleeg de volgende diagrammen om vertrouwd te raken met alle onderdelen en bedieningselementen van uw generator. De componenten zullen later in de handleiding worden genoemd voor montage- en bedieningsinstructies.

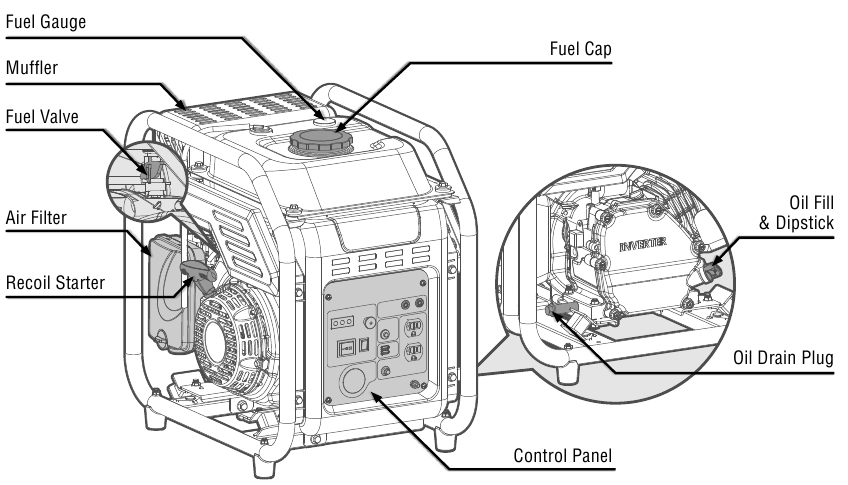

GENERATOR

• BRANDSTOFMETER Geeft de hoeveelheid brandstof in de brandstoftank aan. E geeft leeg aan, F geeft vol aan.
• DEMPER Demp het geluidsniveau van de generator.
• BRANDSTOFKLEP Laat brandstof vanuit de brandstoftank de motor binnenkomen.
• LUCHTFILTER Een behuizing met een sponsachtig element dat de lucht filtert die de motor binnenkomt.

• TERUGSLAGSTARTER Trek aan het koord om de motor te starten.
• BRANDSTOFDOP Toegang tot de brandstoftank om benzine toe te voegen.
• OLIEVULOPENING EN PEILSTOK Toegang tot de olietank om het oliepeil te controleren en olie toe te voegen.
• OLIEAFTAPPLUG Olie aftappen, zie onderhoud.
• BEDIENINGSPANEEL Raadpleeg de volgende pagina voor meer informatie.

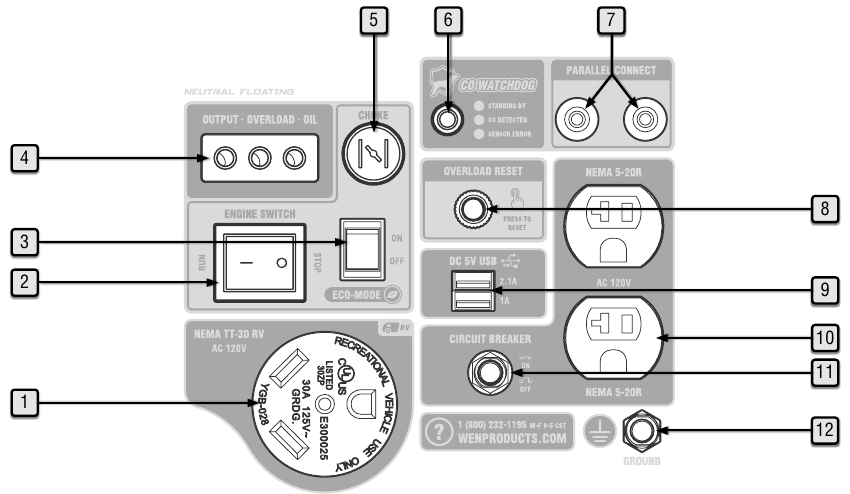

BEDIENINGSPANEEL

1. AC 120V NEMA TT-30R RV-aansluiting Standaard RV-connector.
2. Motorschakelaar Met deze schakelaar start of stopt de motor.
3. Eco-mode-schakelaar Zet deze schakelaar op ON om het brandstofverbruik en de looptijd te verhogen wanneer de belasting lager is dan 2400 W (75% belasting).
4. Indicatielampjes Het uitgangslampje (groen) gaat branden wanneer de stopcontacten stroom hebben, het overbelastingslampje (rood) gaat branden als de generator overbelast is, het olielampje (geel) gaat branden als de olie laag is.
5. Chokeknop Past de hoeveelheid lucht aan die tijdens het starten in de motor wordt toegelaten.

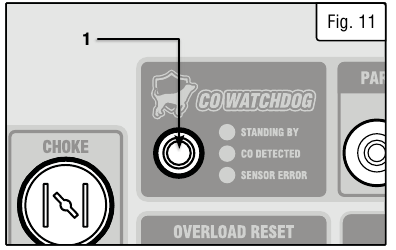

6. CO WATCHDOG Koolmonoxidemonitor Meet de ophoping van giftig CO-gas terwijl de generator draait. Als het CO-gasgehalte te hoog wordt, schakelt het CO Watchdog-systeem de generator automatisch uit.

7. Parallelle aansluiting Sluit uw generator met een parallelle kit aan op een andere generator om meer vermogen te krijgen.
8. Overbelastingsreset Als het overbelastingslampje AAN is, drukt u op deze knop om uw generator te resetten.
9. DC 5V USB-poorten De bovenste USB-poort levert 2,1 A, terwijl de onderste poort 1 A stroom levert.
10. AC 120V NEMA 5-20R Duplex-stopcontacten (20A) Standaard huishoudelijke stopcontacten leveren 120V 60Hz stroom.
11. Stroomonderbreker Druk op de knop om het NEMA 5-20R-circuit te resetten.
12. Aardingsmoer Aard de generator om het risico op elektrische schokken te verminderen. Raadpleeg "Stap 3 - De generator aarden".

VOORBEREIDING GENERATOR

In het volgende gedeelte worden de nodige stappen beschreven om de generator voor gebruik voor te bereiden. Als u niet zeker weet hoe u een van de stappen moet uitvoeren, bel dan 1-800-232-1195 (ma-vr 8-5 CST) voor klantenservice. Het niet correct uitvoeren van deze stappen kan de generator beschadigen of de levensduur ervan verkorten.

STAP 1 - OLIE BIJVULLEN/CONTROLEREN

De generator wordt zonder olie verzonden. De gebruiker moet de juiste hoeveelheid olie toevoegen voordat de generator voor de eerste keer wordt gebruikt. De oliecapaciteit van het motorcarter is 17,0 fl. oz. (0,5 L).
AANBEVELINGEN MOTOROLIE - Selecteer detergentolie van goede kwaliteit met de API-serviceclassificaties SJ, SL of SM (synthetische oliën kunnen worden gebruikt). Selecteer de
SAE-viscositeitsklasse van de olie die overeenkomt met de verwachte bedrijfstemperatuur. Voor algemeen gebruik (boven 40°F) raden we het gebruik van 30W-motorolie aan.

Afb. 3

• 30W motorolie
  Temperaturen boven 40°F.
• 10W-30 motorolie
  Temperaturen tussen 0°F - 40°F.
• Synthetische 5W-30 motorolie
  Alle temperatuurbereiken.

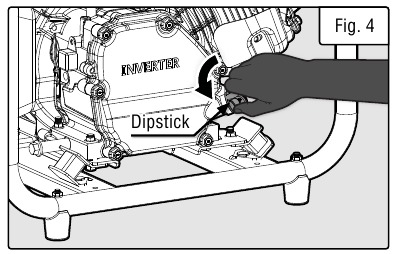

OLIE BIJVULLEN

1. Plaats de generator op een vlakke ondergrond. Zorg ervoor dat de motor is uitgeschakeld voordat u olie toevoegt of controleert.

   Houd de generator waterpas. Als u de generator kantelt om het vullen te vergemakkelijken, stroomt er olie in de verkeerde peilstokgebieden van de motor en veroorzaakt dit schade.

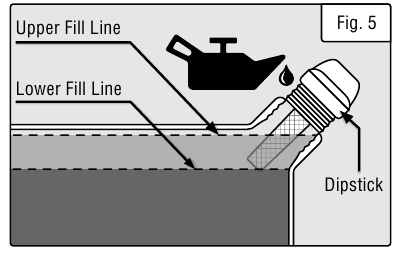

2. Schroef de oliepeilstok (Afb. 4) van de motor los.

3. Gebruik een olievultrechter of een geschikte dispenser en giet langzaam olie in de olievulopening. Pas op dat u de unit niet te vol doet. Vul het carter tot de bovenste vullijn, zodat u visueel (Afb. 5) kunt zien dat de olie halverwege de schroefdraad van de olievulopening komt. Zie Afb. 5.

4. Plaats de oliepeilstok terug en draai deze stevig vast. Veeg eventueel gemorste olie schoon.

   Voor latere bediening moet het oliepeil voor elk gebruik of na elke 8 bedrijfsuren worden gecontroleerd. De generator is uitgerust met een sensor voor een laag oliepeil en start niet zonder voldoende olie. Volg de instructies op de volgende pagina om het oliepeil te controleren.

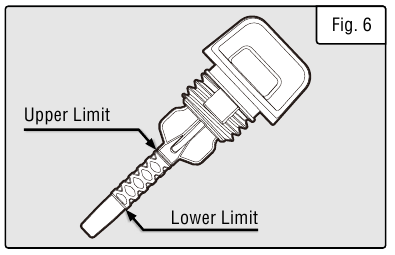

HET OLIEPEIL CONTROLEREN (vóór elke volgende start):

1. Plaats de generator op een vlakke ondergrond. Zorg ervoor dat de motor is uitgeschakeld voordat u olie toevoegt of controleert.
2. Verwijder en veeg de peilstok schoon met een schone doek.
3. Steek de peilstok in de olievulopening zonder deze vast te schroeven. Verwijder de peilstok om de oliemarkering te controleren.
4. Als de oliemarkering minder dan de helft van de peilstok bedekt, voeg dan langzaam olie toe totdat de oliemarkering de bovenkant van de peilstok bereikt (of wanneer u de olie halverwege de schroefdraad van de olievulopening kunt zien komen). Zie Afb. 6.


UITSCHAKELING BIJ LAAG OLIEPEIL

Om de unit te beschermen tegen schade, is de generator uitgerust met een uitschakeling bij lage oliedruk die de motor automatisch uitschakelt wanneer het oliepeil te laag is. Het oliepeil van de motor moet vóór elke start worden gecontroleerd om ervoor te zorgen dat het motorcarter voldoende smeermiddel bevat.

TIP: Uw WEN-generator is compatibel met de WEN 55201 magnetische oliepeilstok (niet inbegrepen), die te koop is op wenproducts.com. De industriële magnetische punt van de peilstok verzamelt metaalschilfers uit de olietank van uw generator om de motor te helpen beschermen en de levensduur van uw generator te verlengen.

STAP 2 - BRANDSTOF BIJVULLEN/CONTROLEREN

EXPLOSIEGEVAAR. ZEER BRANDBAAR: Deze generator kan zeer brandbare en explosieve benzinedampen uitstoten, die bij ontsteking ernstige brandwonden of zelfs de dood kunnen veroorzaken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als deze niet rechtstreeks in contact komt met benzine.

• Niet gebruiken in de buurt van open vuur, hitte of een andere ontstekingsbron. Niet roken in de buurt van de generator.
• Altijd gebruiken op een stevige, vlakke ondergrond.
• Schakel de generator altijd uit voordat u gaat tanken. Laat de generator minimaal 2 minuten afkoelen voordat u de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te verminderen.
• Vul de brandstoftank niet te vol. Benzine kan uitzetten tijdens het gebruik. Vul de tank niet tot de rand. Houd rekening met uitzetting. Controleer altijd op gemorste brandstof voordat u de generator gebruikt.
• Als er brandstof is gemorst, verplaats de generator dan minstens 10 meter van de plaats waar de brandstof is gemorst en veeg gemorste brandstof schoon voordat u de motor start.
• Maak de brandstoftank leeg voordat u de generator opbergt of vervoert.

Gebruik ALLEEN verse (binnen 30 dagen na aankoop) loodvrije benzine met een minimum octaangetal van 87. De generator presteert het best met benzine zonder ethanol. GEEN benzine gebruiken met meer dan 10% ethanol.
De inhoud van de brandstoftank is 1,85 US gallon (7 liter). Meng geen olie met benzine.
Volg de instructies op de volgende pagina om benzine toe te voegen.

• Vermijd dat er vuil of water in de brandstoftank komt.
• Houd benzine uit de buurt van vonken, open vuur, controlelampjes, hitte en andere ontstekingsbronnen.
• Benzine kan verouderen in de tank en het starten bemoeilijken. Bewaar de generator nooit langer dan 2 maanden met brandstof in de tank.
• Gebruik nooit een olie/benzine-mengsel.
• Gebruik nooit oude benzine.

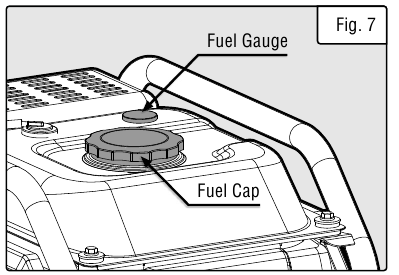

OM BENZINE TOE TE VOEGEN:

1. Plaats de generator op een vlakke ondergrond. Zorg ervoor dat de motor is uitgeschakeld voordat u brandstof toevoegt of controleert.
2. Schroef de brandstofdop (Afb. 7) los en zet deze opzij. De brandstofdop kan vastzitten en moeilijk los te schroeven zijn.

3. Voeg langzaam loodvrije benzine toe aan de brandstoftank. Pas op dat u niet te veel vult. Plaats de brandstofdop terug en veeg eventueel gemorste benzine schoon met een droge doek.
   OPMERKING: Vul de brandstoftank niet helemaal tot de rand. Als u dit wel doet, zet de benzine uit en morst deze tijdens het gebruik, zelfs met de brandstofdop op zijn plaats.

HET BENZINEPEIL CONTROLEREN (vóór elke volgende start):

1. Controleer voordat u de generator start de brandstofmeter (Afb. 7) om te zien of er voldoende brandstof in de tank zit:
   • E = Leeg
   • F = Vol
2. Als de tank leeg is, voeg dan benzine toe aan de brandstoftank. Zie het bovenstaande gedeelte, "Benzine toevoegen".

STAP 3 - DE GENERATOR AARDEN

Om het risico op elektrische schokken te verminderen en de veiligheid te maximaliseren, moet de generator correct worden geaard.

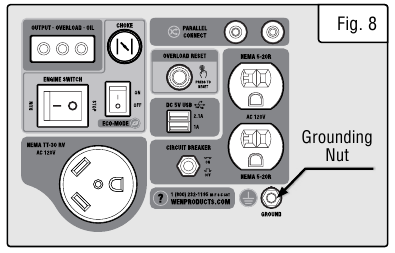

1. Bevestig het ene uiteinde van de aardingsdraad aan de aardingsmoer (Afb. 8). Draai de moer vast om de aardingsdraad vast te zetten.

2. Sluit het andere uiteinde van de aardingsdraad aan op een koperen, messing of stalen aardingsstaaf die in de grond is geslagen.

Het niet correct aarden van de generator verhoogt het risico op elektrische schokken.
OPMERKING: Aardingsdraad en aardingsstaven worden niet meegeleverd met de generator. Een algemeen aanvaardbare aardingsdraad is een No. 12 AWG (American Wire Gauge) stranded copper wire. Aardingscodes kunnen per locatie verschillen. Neem contact op met een plaatselijke elektricien om de gebiedscodes te controleren.

UW GENERATOR STARTEN

Voordat u de generator start, moet u ervoor zorgen dat u de stappen in het gedeelte "Generatorvoorbereiding" van deze handleiding hebt gelezen en uitgevoerd. Als u niet zeker weet hoe u een van de stappen in deze handleiding moet uitvoeren, bel dan 1-800-232-1195 (ma-vr 8-5 CST) voor klantenservice.

KOOLMONOXIDE
Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide (CO). Dit is een giftig gas dat u niet kunt zien of ruiken. Als u de uitlaatgassen van de generator ruikt, ademt u CO in. Maar zelfs als u de uitlaatgassen niet ruikt, kunt u CO inademen.
Gebruik NOOIT een generator in huizen, garages, kruipruimtes of andere gedeeltelijk afgesloten ruimtes. In deze ruimtes kunnen dodelijke hoeveelheden koolmonoxide ontstaan. Het gebruik van een ventilator of het openen van ramen en deuren levert NIET voldoende verse lucht. Gebruik een generator ALLEEN buiten en ver van ramen, deuren en ventilatieopeningen. Deze openingen kunnen uitlaatgassen van de generator naar binnen trekken.
Zelfs als u een generator correct gebruikt, kan er CO in huis lekken. Gebruik ALTIJD een CO-alarm op batterijen of met batterijback-up in huis. Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts. U heeft mogelijk een koolmonoxidevergiftiging.

De uitlaatgassen van dit product bevatten chemicaliën waarvan in de staat Californië bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

Gebruik de generator niet in de buurt van open vuur of ontvlambare materialen. Deze generator kan zeer ontvlambare en explosieve benzinedampen uitstoten, die ernstige brandwonden of zelfs de dood kunnen veroorzaken als ze worden ontstoken. Een open vuur in de buurt kan tot een explosie leiden, zelfs als het niet rechtstreeks in contact komt met benzine. Rook niet in de buurt van de generator.

Deze generator produceert een krachtige spanning, die kan leiden tot elektrocutie.

Niet gebruiken in regenachtige of natte omstandigheden. Raak geen kale draden of stopcontacten (uitgangen) aan. Laat kinderen of niet-gekwalificeerde personen de generator niet bedienen.

De generator mag alleen worden aangesloten op elektrische apparaten, rechtstreeks of met een verlengsnoer. Sluit NOOIT aan op een elektrisch systeem van een gebouw zonder een gekwalificeerde elektricien en aangesloten op een overdrachtsschakelaar als een afzonderlijk afgeleid systeem. Dergelijke aansluitingen moeten voldoen aan de lokale elektrische wet- en regelgeving. Het niet naleven kan een terugvoeding veroorzaken, wat kan leiden tot ernstig letsel of de dood van nutsbedrijven.
Om de veiligheid te maximaliseren, moet u de generator ALTIJD aarden voordat u hem gebruikt. Raadpleeg "Stap 3 - De generator aarden".
Gebruik een aardlekschakelaar (GFCI) in sterk geleidende gebieden, zoals metalen vlonders of staalconstructies. GFCI's zijn inline beschikbaar met sommige verlengsnoeren.

Koppel alle elektrische belastingen van de generator los voordat u deze probeert te starten.
Volg de instructies op de volgende pagina om uw generator te starten.

VOORDAT U DE GENERATOR START

1. Controleer of de generator buiten op een droge, vlakke ondergrond staat. Laat aan alle kanten van de generator minstens twee voet ruimte vrij.
2. Om de veiligheid te maximaliseren, controleert u of de generator goed is geaard. Raadpleeg "Stap 3 - De generator aarden".
3. Controleer of er voldoende olie in het carter zit. Voeg indien nodig olie toe. Raadpleeg "Stap 1 - Olie toevoegen/controleren".
4. Controleer of er voldoende brandstof in de brandstoftank zit. Voeg indien nodig benzine toe. Raadpleeg "Stap 2 - Brandstof toevoegen/controleren".
5. Zorg ervoor dat alle elektrische apparaten tijdens het ontsteken zijn losgekoppeld van de generator. Anders wordt het moeilijk om de motor te starten.

DE GENERATOR STARTEN

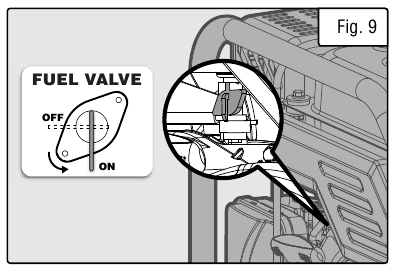

1. Draai de brandstofkraan naar de AAN-stand (Fig. 9).

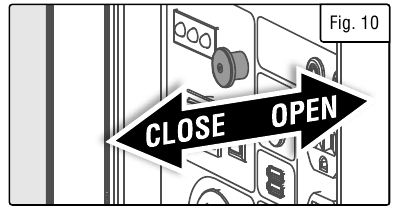

2. Trek de choke-knop uit naar de DICHT/START-stand (Fig. 10).

3. Zet de motorschakelaar in de RUN-stand.
4. Trek langzaam aan de handgreep van de terugslagstarter totdat er een lichte weerstand wordt gevoeld en trek vervolgens snel om de motor te starten. Laat het snoer voorzichtig teruglopen in de terugslagstarter. Laat het snoer nooit terugschieten.
5. Herhaal deze stap als de motor niet start.
6. Zodra de motor is gestart, duwt u de choke-knop langzaam in de OPEN/RUN-stand (Fig. 10).
7. Laat de motor enkele minuten draaien voordat u elektrische apparaten aansluit. Hierdoor kan de generator zijn snelheid en temperatuur stabiliseren. Volg de instructies in de volgende sectie voor het correct aansluiten van uw elektrische apparaten.
   OPMERKING: Als u herhaaldelijk hebt geprobeerd de motor te starten zonder succes, raadpleeg dan de gids voor probleemoplossing voordat u de generator probeert te starten. Als de problemen aanhouden, bel dan 1-800-232-1195, ma-vr 8-5 CST.

DE GENERATOR GEBRUIKEN

HET VERMOGEN VAN UW APPARAAT/APPARATEN BEREKENEN

Sluit elektrische apparaten die op wisselstroom werken aan volgens hun wattagevereisten. Bereken het totale loopvermogen en startvermogen van het apparaat/de apparaten die u wilt aansluiten, en ZORG ERVOOR dat deze binnen de capaciteit van uw generator en de capaciteit van elk afzonderlijk stopcontact vallen.

Generator Wattage Capaciteit	GENERATOR LOOPVERMOGEN (NOMINAAL) IN WATT	GENERATOR STARTVERMOGEN (PIEK) IN WATT
	3500W	4000W
	Wat dit betekent: De generator kan maximaal 3500 W continu produceren om uw elektronische apparaten van stroom te voorzien. OPMERKING: Controleer ook de nominale stroomsterkte voor elk stopcontact en zorg ervoor dat u de afzonderlijke stopcontacten niet overbelast.	Wat dit betekent: Sommige apparaten, zoals ventilatoren, hebben korte uitbarstingen van extra vermogen nodig naast het nominale wattage dat door het apparaat wordt vermeld om hun motoren te starten. De generator kan gedurende een korte periode (seconden) een maximaal vermogen van 4000 W produceren om het extra startvermogen te dekken dat uw elektronische apparaten nodig hebben.
Elektronisch Apparaat Wattage Berekening	Zoek de wattage-informatie van elk apparaat dat u wilt aansluiten. De informatie moet op het apparaat of in de handleiding staan, of u kunt Tabel 2 - Geschatte wattages van veelvoorkomende elektrische apparaten raadplegen. Het wattage kan worden berekend met behulp van deze vergelijking: Watt = Volt x Ampère
	Het totale loopvermogen van uw apparaten berekenen: + Tel het loopvermogen van alle apparaten die u wilt aansluiten bij elkaar op. = Het totale loopvermogen (nominaal). Dit wattage mag het loopvermogen van 3500W NIET overschrijden. Het wordt aanbevolen om een belasting van 3150 W of minder (90% van het nominale vermogen) aan te houden om een stabiele spanningsafgifte te garanderen en de levensduur van de generator te verlengen.	Het totale startvermogen van uw apparaten berekenen: + Tel het totale loopvermogen van alle apparaten die u wilt aansluiten bij elkaar op. + Tel het hoogste AANVULLENDE startvermogen van de apparaten die u wilt aansluiten op. = Het totale startvermogen (piek). Dit wattage mag het startvermogen van 4000 W NIET overschrijden.
	Als een van beide berekende totale loopvermogens of startvermogens hoger is dan de capaciteit van uw generator, past u de belasting aan totdat aan beide wattagevereisten is voldaan. Anders overbelast u de generator en veroorzaakt u schade aan de motor en uw elektrische apparaat(en).

Tabel 1 - Wattages berekenen

De onderstaande tabel dient als referentie voor de geschatte wattagevereisten van veelvoorkomende elektrische apparaten. Vertrouw echter niet uitsluitend op deze tabel - alle elektronica en apparaten zijn anders gebouwd. Controleer altijd het wattage dat op het elektrische apparaat staat vermeld voordat u deze tabel raadpleegt.

Gereedschap of apparaat	Nominaal vermogen (loopvermogen)	Piekvermogen (startvermogen)
Kookplaat	2500	0
Zaag - Radiaalarm	2000	2000
Elektrisch fornuis (elk element)	1500-2800	0
Zaag - Cirkel	1500	1500
Luchtcompressor (1 pk)	1500	3000
Raamairconditioner	1200	1800
Zaag - Verstek	1200	1200
Magnetron	1000	0
Waterpomp	1000	1000
Dompelpomp	800	1200
Koelkast met vriezer	800	1200
Kachelventilator	800	1300
Computer	800	0
Elektrische boormachine	600	900
Televisie	500	0
Diepvriezer	500	500
Garagedeuropener	480	0
Stereo-installatie	400	0
Ventilator	300	600
Wekkerradio	300	0
Beveiligingssysteem	180	0
DVD-speler/videorecorder	100	0
Gewone gloeilamp	75	0

Tabel 2 - Geschatte wattages van veelvoorkomende elektrische apparaten
OPMERKING: Raak vertrouwd met de functies en capaciteit van elk onderdeel op het bedieningspaneel voordat u elektrische apparaten aansluit. Zie voor meer informatie over de onderdelen van het bedieningspaneel. Overbelast de generator of de afzonderlijke stopcontacten op het paneel niet. Sluit geen 50Hz- of 3-fasenbelastingen aan op de generator.

ELEKTRISCHE APPARATEN AANSLUITEN

1. Laat de generator een paar minuten draaien voordat u elektrische apparaten aansluit om de snelheid en spanningsafgifte te stabiliseren.
2. Selecteer het apparaat met het hoogste wattage en zorg ervoor dat het is uitgeschakeld. Steek de stekker van het apparaat in het bijpassende stopcontact van de generator en schakel het apparaat vervolgens in. Laat de motor stabiliseren.
3. Herhaal stap 2 om elk extra apparaat aan te sluiten. Probeer niet om meerdere apparaten tegelijk aan te sluiten of te starten.

ECO-MODUSSCHAKELAAR

Deze generator is uitgerust met een Eco-modus stationair-regelschakelaar. Als u deze schakelaar inschakelt, kan het systeem het motortoerental regelen en het brandstofverbruik automatisch aanpassen aan de vereiste belasting. Wanneer de elektrische belasting verandert, versnelt en vertraagt de generatormotor automatisch naargelang nodig is. Dit vermindert het brandstofverbruik en het geluidsniveau, terwijl de looptijd en de levensduur van de motor worden verlengd.
Houd deze schakelaar ALLEEN ingeschakeld als de vermogensbelasting minder is dan 2400 W (75% van het nominale wattage). Schakel de Eco-modusschakelaar niet in als de totale belasting meer dan 2400 W is. De generatormotor moet op volle snelheid draaien om vermogen te leveren voor alles boven 2400 W.

PARALLELLE WERKING

Met de parallelle aansluitpoorten kunt u twee WEN-generatoren aansluiten om het totale beschikbare elektrische vermogen te vergroten. De WEN-parallelle aansluitset kan worden gekocht bij wenproducts.com. Volg de instructies die bij uw parallelle aansluitset zijn inbegrepen voor een juiste installatie en bediening.

STROOMONDERBREKER

De 20A AC-stroomonderbreker wordt geactiveerd wanneer de belasting op de NEMA 5-20R-stopcontacten 20A overschrijdt. Wanneer de stroomonderbreker wordt geactiveerd, schakelt u het apparaat uit en koppelt u het los van het respectieve stopcontact en drukt u op de stroomonderbreker om deze te resetten.

IN GEVAL VAN OVERBELASTING

Als uw generator overbelast raakt door een te hoog opgenomen wattage, gaat het overbelastingslampje (rood) op het bedieningspaneel branden. Volg de onderstaande instructies wanneer er een overbelasting optreedt:

• Wanneer u de generator bijna overbelast, begint het overbelastingslampje te knipperen. Verminder de belasting door uw elektronische apparaat/apparaten uit te schakelen en los te koppelen totdat het overbelastingslampje uitgaat. Dan kunt u uw generator weer gebruiken.
• Wanneer u de generator hebt overbelast, blijft het overbelastingslampje branden en wordt de overbelastingsresetknop geactiveerd om de output in 3 tot 16 seconden af te sluiten, afhankelijk van de belasting. Verminder de belasting door uw elektrische apparaat/apparaten uit te schakelen en los te koppelen totdat het overbelastingslampje uitgaat. Wacht ongeveer vijf minuten en druk vervolgens op de geactiveerde resetknop om het circuit te resetten. Als er na het resetten geen stroom wordt geproduceerd, schakel dan alle elektrische apparaten uit en koppel ze los, en start uw generator opnieuw.
• Het patroon waarin het overbelastingslampje knippert, geeft diagnostische informatie over het probleem. Raadpleeg de tabel op de volgende pagina.

LAMPJE		BETEKENIS	OPLOSSING
GROEN (STROOMINDICATOR)	ROOD (OVERBELASTING)
AAN	UIT	Generatoroutput is normaal.	Geen actie nodig.
AAN	Continu knipperend	Generator overschrijdt het nominale vermogen.	Verminder de belasting van de generator.
UIT	Knippert 1x, herhaalt elke 3 sec	De spanning bij de dynamo is te laag. Geen elektrische output.	Controleer op losse verbindingen. Bel 1-800-232-1195 voor hulp.
UIT	Knippert 2x, herhaalt elke 3 sec	Het motortoerental is te laag. Geen elektrische output.	Controleer de carburateur en de stappenmotor. Zorg ervoor dat Eco-Mode (Eco-modus) UIT staat. Laat de generator onderhouden; bel 1-800-232-1195 voor hulp.
UIT	Knippert 3x, herhaalt elke 3 sec	De omvormertemperatuur is te hoog. Geen elektrische output.	Schakel de generator uit en laat hem volledig afkoelen (1 – 2 uur) voordat u hem opnieuw start.
UIT	Knippert 5x, herhaalt elke 3 sec	De spanning bij de dynamo is te hoog. Geen elektrische output.	Laat de generator onderhouden; bel 1-800232-1195 voor hulp.
UIT	Knippert 6x, herhaalt elke 3 sec	Generator heeft het nominale vermogen overschreden en heeft de stroom afgesneden om zichzelf te beschermen. Geen elektrische output.	Schakel de belastingen UIT en koppel ze los. Druk op de RESET (RESET)-knop op het paneel. Verminder de belasting van de generator.

ENKELE OPMERKINGEN OVER STROOMKABELS

Raadpleeg de volgende tabel om de benodigde dikte van het verlengsnoer voor elk van uw apparaten te bepalen. Rond af naar het hogere amperage in de tabel om de veiligheid te maximaliseren.

Apparaatvereisten				Max. Kabellengte (ft) per Draaddikte
Ampère	Watt (120V)	Watt (240V)	#8 draad	#10 draad	#12 draad	#14 draad	#16 draad
2.5	300	600	NR	NR	NR	375	250
5	600	1200	NR	NR	300	200	125
7.5	900	1800	NR	350	200	125	100
10	1200	2400	NR	250	150	100	50
15	1800	3600	NR	150	100	65	NR
20	2400	4800	175	125	75	50	NR
25	3000	6000	150	100	60	NR	NR
30	3600	7200	125	65	NR	NR	NR
40	4800	9600	90	NR	NR	NR	NR

*NR = Niet Aanbevolen
Tabel 3 - Richtlijn voor de vereisten van stroomkabels

De generator mag alleen worden aangesloten op elektrische apparaten, rechtstreeks of met een verlengsnoer. SLUIT NOOIT AAN OP EEN ELEKTRISCH SYSTEEM VAN EEN GEBOUW zonder een gekwalificeerde elektricien en aangesloten op een transferschakelaar als een afzonderlijk afgeleid systeem. Dergelijke aansluitingen moeten voldoen aan de plaatselijke elektriciteitswetten en -voorschriften. Niet-naleving kan een terugvoeding creëren, wat kan leiden tot ernstig letsel of de dood van nutsmedewerkers.
OPMERKING: Voor stroomuitval zijn permanent geïnstalleerde, stationaire generatoren beter geschikt voor het leveren van noodstroom aan uw huis. Zelfs een correct aangesloten draagbare generator kan overbelast raken. Dit kan leiden tot oververhitting of belasting van de machineonderdelen, wat mogelijk tot uitval van de generator kan leiden.

CO-SENSORINFORMATIE

Het CO Watchdog-systeem voor koolmonoxidemonitoring (Fig. 11 - 1) meet de ophoping van giftig CO-gas terwijl de generator draait. Als het CO-gasniveau te hoog wordt, schakelt het CO Watchdog-systeem de generator automatisch uit. Dit systeem is geen vervanging voor een CO-melder binnenshuis.

OPMERKING: als de generator zo is geplaatst dat de
motoruitlaat naar de CO-sensor wordt geblazen, kan de generator worden uitgeschakeld.
Wanneer het CO Watchdog-systeem de generator uitschakelt, zal de LED op het bedieningspaneel van de generator (Fig. 11 - 1) gedurende minstens 5 minuten na het uitschakelen van de generator rood knipperen. Als u merkt dat de LED rood knippert, verlaat dan onmiddellijk het gebied. Ga naar een open ruimte in de buitenlucht. Ventileer de omgeving rond de generator grondig voordat u terugkeert. Laat de generator een paar minuten uitgeschakeld staan voordat u de motor opnieuw start. Dit zou ervoor moeten zorgen dat koolmonoxide uit de omgeving verdwijnt. Als u de generator opnieuw start en de CO Watchdog detecteert dat de CO-niveaus nog steeds te hoog zijn, zal hij de generator opnieuw uitschakelen. Als de CO-niveaus laag genoeg zijn, zal de generator normaal draaien.
Zorg ervoor dat de generator zich in een open ruimte in de buitenlucht bevindt, met de uitlaat gericht weg van bewoonde structuren en weg van de heersende winden, zodat die winden geen motoruitlaat naar de sensormodule blazen. Als iemand duizeligheid, hoofdpijn, misselijkheid, vermoeidheid of andere symptomen van CO-vergiftiging ervaart, ga dan onmiddellijk naar de frisse lucht en zoek de aandacht van een gekwalificeerde medische professional. Volg alle andere aanwijzingen in deze handleiding met betrekking tot het aansluiten en loskoppelen van elektrische apparaten bij het starten of uitschakelen van de generator.
Bij het starten van de generator kan de CO Watchdog-LED op het paneel knipperen. Dit geeft aan dat het systeem een zelftestprocedure uitvoert en duidt niet op een probleem.
Als de CO Watchdog-LED op het paneel geel is, is er een systeemfout opgetreden of heeft de CO-sensor het einde van zijn levensduur bereikt. Neem contact op met de klantenservice van WEN (1-800-232-1195, ma – vr 8 – 5 CST, of techsupport@wenproducts. com) voor hulp.

Houd bij het bedienen van uw generator rekening met het volgende:

• De CO Watchdog discrimineert niet in zijn input; elke bron van koolmonoxide in de omgeving rond de generator kan ervoor zorgen dat deze wordt geactiveerd. Als de CO Watchdog-LED rood knippert, moeten er onmiddellijk veiligheidsmaatregelen worden genomen.
• Het knoeien met, loskoppelen of omzeilen van de CO-sensor kan gevaarlijke situaties veroorzaken, inclusief maar niet noodzakelijkerwijs beperkt tot letsel of overlijden, en maakt uw garantie ongeldig. De generator werkt niet als de CO-sensor is losgekoppeld of omzeild, of als de CO-sensor een fout aangeeft.
• De CO-sensor heeft een levensduur van ongeveer 7 jaar en is in staat om zijn levensduur te bewaken. Als uw generator enkele jaren na aankoop een foutlampje weergeeft, is het mogelijk tijd om de CO-sensor te vervangen. Neem contact op met de klantenservice van WEN voor hulp.

UW GENERATOR UITZETTEN

Het loskoppelen van draaiende apparaten kan schade aan de generator veroorzaken. Stop de motor nooit als er elektrische apparaten zijn aangesloten en draaien.

Laat de generator afkoelen voordat u gebieden aanraakt die heet worden tijdens gebruik.

Als u benzine lange tijd in de brandstoftank laat zitten, kan het in de toekomst moeilijk zijn om de generator te starten. Bewaar de generator nooit voor langere tijd (langer dan 2 maanden) met brandstof in de brandstoftank. Zie "De Generator Opbergen" op.

HANDMATIG UITSCHAKELEN

1. Schakel alle elektrische apparaten uit voordat u ze loskoppelt van de generator. Het loskoppelen van draaiende apparaten kan schade aan de generator veroorzaken. Start of stop de generator nooit FUEL VALVE met elektrische apparaten aangesloten of ingeschakeld.
2. Laat de motor enkele minuten onbelast draaien om de interne temperaturen van de motor en generator te stabiliseren.
3. Zet de brandstofklep in de OFF (UIT) stand (Fig. 12). Laat de generator draaien tot de brandstof op is.
4. Zet de motorschakelaar in de STOP (STOP) stand.
5. Tap de carburateur af. Zie "De Carburateur Aftappen".

Zorg er altijd voor dat de brandstofklep en de motorschakelaar in de OFF (UIT) stand staan wanneer de generator niet in gebruik is.
OPMERKING: Als u om de een of andere reden (bijv. bijtanken, de generator verplaatsen, enz.) de generator snel moet uitschakelen, zet u gewoon de motorschakelaar op STOP. Als u dit echter doet, blijft er brandstof in de carburateur achter, wat tot problemen leidt als de carburateur na gebruik niet wordt afgetapt.

ONDERHOUD

AANBEVOLEN ONDERHOUDSSCHEMA

Goed routineonderhoud van de generator zal de levensduur van de machine verlengen. Voer onderhoudscontroles en -werkzaamheden uit volgens het onderstaande onderhoudsschema, Tabel 4. Als er vragen zijn over de onderhoudsprocedures die in deze handleiding worden vermeld, neem dan contact op met de klantenservice op 1-800-232-1195 (ma-vr 8-5 uur CST), of e-mail naar techsupport@wenproducts.com.

Voer nooit onderhoudswerkzaamheden uit terwijl de generator draait. Voordat u de generator onderhoudt of repareert, zet u de generator UIT, koppelt u alle apparaten los en laat u de generator afkoelen.

Aanbevolen Onderhoudsschema		Elke 8 uur of dagelijks	Elke 25 uur	Elke 3 maanden of 50 uur	Elke 6 maanden of 100 uur	Voor opslag	Zo nodig
Motorolie	Peil controleren	X
	Vervangen		X*				X
Luchtfilter	Controleren			X*
	Reinigen			X*
Bougie	Controleren/Reinigen/ Afstellen				X
	Vervangen				X		X
Brandstof	Peil controleren	X
	Aftappen					X	X
Carburateur	Aftappen	X					X
Vonkenvanger	Controleren/Reinigen				X

* Vaker reinigen/vervangen in stoffige omstandigheden
Tabel 4 - Aanbevolen onderhoudsschema of gebruik bij zware belasting.

TIPS VOOR GENERATORONDERHOUD:

• Tap uw carburateur af na elk gebruik en voor opslag om te voorkomen dat deze verstopt raakt.
• Bewaar de generator niet langer dan 2 maanden met brandstof in de tank - de brandstof wordt slecht.
• Laat de generator elke maand 20 tot 30 minuten draaien om de levensduur te maximaliseren.

OPMERKING: Het niet correct onderhouden van de generator maakt de garantie ongeldig.

UW GENERATOR REINIGEN

Houd de generator schoon om onjuiste werking of schade aan de machine door vuil en puin te voorkomen. Inspecteer alle ventilatieopeningen op de generator. Deze openingen moeten schoon en vrij van obstructies worden gehouden.
Als de generator vuil wordt, gebruik dan een vochtige doek om de buitenkant af te vegen. Gebruik een zachte borstel om vuil en olie los te maken en gebruik een stofzuiger om los vuil op te zuigen. Gebruik lucht onder lage druk (niet meer dan 25 PSI) om vuil weg te blazen.

Reinig de generator nooit als deze draait! Reinig nooit met een emmer water of een slang. Er kan water in de werkende delen van de generator komen en corrosie of een kortsluiting veroorzaken.

OLIE PEILEN/BIJVULLEN

Controleer het oliepeil voor elk gebruik en elke 8 bedrijfsuren (zie Tabel 4). De oliecapaciteit van de generatormotor is 17,0 fl. oz. (0,5 L). Vul olie bij als het oliepeil laag is. Raadpleeg Afb. 3 voor het juiste type en de juiste viscositeit van de olie. Dit is een cruciale stap voor het correct starten van de motor. De generator is uitgerust met een lage-olieuitschakeling om te voorkomen dat deze zonder olie draait.

Raadpleeg "Stap 1 - Olie bijvullen/peilen" om het oliepeil te controleren en/of olie bij te vullen.
TIP: Uw WEN-generator is compatibel met de WEN 55201 magnetische oliepeilstok (niet inbegrepen), die te koop is op wenproducts.com. De industriële magnetische punt van de peilstok verzamelt metaalschilfers uit de olietank van uw generator om de motor te helpen beschermen en de levensduur van uw generator te verlengen.

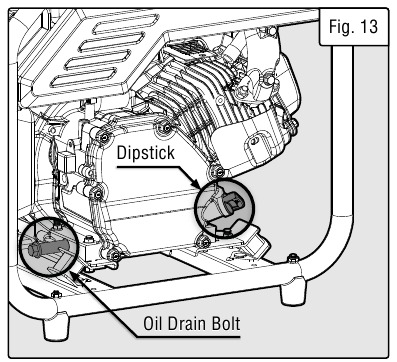

OLIE AFTAPPEN/VERVANGEN

Vervang de olie volgens het aanbevolen onderhoudsschema (zie Tabel 4). Vervang de olie vaker bij gebruik onder zware belasting of bij hoge omgevingstemperaturen. Het is ook noodzakelijk om de olie uit het carter af te tappen als deze is verontreinigd met water of vuil. Het vervangen van de olie wanneer de motor warm is, zorgt voor een volledige afvoer.

1. Plaats de generator op een vlak, verhoogd platform. Plaats een goedgekeurde olieopslagcontainer onder de olieaftapplug naast de oliepeilstok om de olie op te vangen tijdens het aftappen. Zie Afb. 13.OPMERKING: Om mogelijke brandstoflekkage uit de carburateurkom te voorkomen, tapt u de carburateur af (zie "De carburateur aftappen") voordat u de olie aftapt.

2. Draai de olieaftapplug los en laat de olie volledig uit de motor lopen.
3. Plaats de olieaftapplug terug en draai deze stevig vast. Veeg eventuele gemorste olie schoon.
4. Raadpleeg "Stap 1 - Olie bijvullen/peilen" om nieuwe olie toe te voegen

OPMERKING: Gooi gebruikte motorolie nooit in de vuilnisbak of in een afvoerput. Neem contact op met een plaatselijk recyclingcentrum of een autogarage om de juiste afvoer van de olie te regelen.

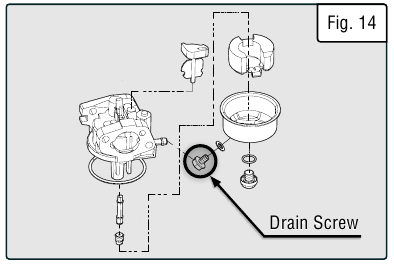

DE CARBURATEUR AFTAPPEN

Tap de carburateur af na elk gebruik en voordat u de generator opbergt (zie Tabel 4). Het aftappen van de carburateur kan helpen om ophoping en verstoppingen te voorkomen die worden veroorzaakt door stilstaande brandstof in de carburateur.

1. Plaats een goedgekeurde benzineopslagcontainer onder de carburateur om de afgetapte brandstof op te vangen.
2. De carburateur is toegankelijk vanaf de achterkant van de generator tussen de motor en het luchtfilter. Om de carburateur af te tappen, opent u de aftapschroef van de carburateur met een kruiskopschroevendraaier (niet inbegrepen) en tapt u alle benzine af die zich binnenin heeft opgehoopt. Zie Afb. 14.

   OPMERKING: Zorg ervoor dat u uw carburateur aftapt voordat u de generator voor langere tijd opbergt.
3. Zodra de brandstof is afgetapt, sluit u de aftapschroef.

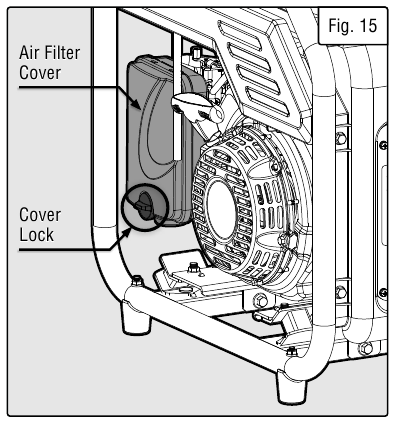

HET LUCHTFILTER INSPECTEREN/REINIGEN

Inspecteer en reinig het luchtfilter om de 50 bedrijfsuren (zie Tabel 4). Routineonderhoud van het luchtfilter helpt om een goede luchtstroom naar de carburateur te behouden. Controleer af en toe of het luchtfilter geen overmatig vuil bevat. Reinig het luchtfilter vaker in vuile of stoffige omstandigheden.

Het laten draaien van de motor met een vuil, beschadigd of ontbrekend luchtfilterelement kan gevaar opleveren voor de bediener en ervoor zorgen dat de motor voortijdig verslijt.

1. Verwijder de luchtfilterdeksel door de vergrendelknop aan de onderkant van de luchtfilterdeksel los te schroeven. Zie Afb. 15.

2. Verwijder het schuimachtige luchtfilterelement uit de behuizing. Veeg overtollige olie en vuil van de binnenkant van de luchtfilterbehuizing.
3. Controleer het schuimachtige luchtfilterelement.
   1. Goede elementen kunnen worden gewassen in een sopje. Droog het element in een schone doek (draai het niet). Voeg een paar druppels motorolie toe aan het luchtfilterelement en verdeel het gelijkmatig. Een kleine hoeveelheid olie in het element is normaal en noodzakelijk voor een goede werking van de motor.
   2. Beschadigde elementen moeten worden vervangen door een nieuw element. Vervangende luchtfilters kunnen worden gekocht bij wenproducts.com door te zoeken op onderdeelnummer GN400i-1002.
4. Plaats het luchtfilterelement en de luchtfilterdeksel terug.

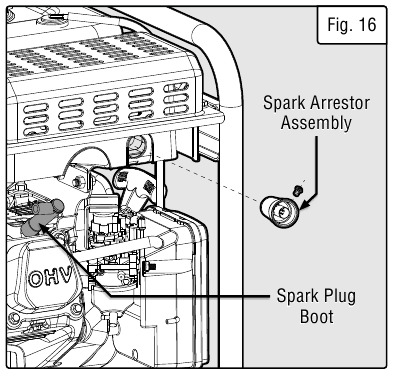

DE VONKENVANGER INSPECTEREN/REINIGEN

Inspecteer en reinig de vonkenvanger om de 100 bedrijfsuren (zie Tabel 4). De vonkenvanger bevindt zich buiten de geluiddemper, die tijdens het gebruik erg heet wordt. Laat de motor volledig afkoelen voordat u de vonkenvanger onderhoudt.

1. Verwijder de kruiskopschroef waarmee de vonkenvanger aan de geluiddemper is bevestigd. Zie Afb. 16.

2. Verwijder het vonkenvangerscherm.
3. Reinig en verwijder voorzichtig de koolstofafzettingen van het vonkenvangerscherm met een staalborstel. Vervang de vonkenvanger als deze beschadigd is. Vervangende vonkenvangers kunnen worden gekocht bij wenproducts.com door te zoeken op onderdeelnummer GN400i-1101.1.
4. Plaats de vonkenvanger terug in de geluiddemper en zet hem vast met de schroeven.

BOUGIEONDERHOUD

Inspecteer en vervang de bougie om de 100 bedrijfsuren (zie Tabel 4). De bougie is belangrijk voor een goede werking van de motor. Controleer de bougie regelmatig om een goede werking van de motor te behouden. Een goede bougie moet intact zijn, vrij van afzettingen en de juiste elektrodenafstand hebben.

1. Trek voorzichtig aan de bougiekabel om deze te verwijderen (Afb. 16). Pas op dat u de isolatie of draad niet scheurt.
2. Gebruik de meegeleverde bougiesleutel (schuif het handvat in het gat op de sleutel) om de bougie uit de motor te schroeven. Verwijder de bougie uit de motor.TIP: Er is beperkte ruimte voor de sleutel om te draaien. Gebruik beide rijen gaten in de bougiesleutel om de bougie los te draaien.
3. Inspecteer de bougie visueel. Als deze gebarsten of afgebroken is, of als de elektroden versleten of verbrand zijn, gooi deze dan weg en vervang deze door een nieuwe bougie. We raden aan om deze te vervangen door eenF6RTC bougie. Deze kunnen worden gekocht bij wenproducts.com door te zoeken op onderdeelnummer 56310i-0104.
4. Als u de bougie opnieuw gebruikt, gebruik dan een staalborstel om eventueel vuil rond de bougiebasis te verwijderen en stel vervolgens de bougie opnieuw af.
   De instructies worden vervolgd op de volgende pagina.

5. Meet de elektrodenafstand met een bougie-elektrodenafstandsmeter. De elektrodenafstand moet0,7 tot 0,8 mm (0,028-0,031 inch) zijn. Pas de elektrodenafstand indien nodig zorgvuldig aan. Zie Afb. 17.

6. Schroef de bougie terug in het bougiegat met behulp van de bougiesleutel. Draai de bougie niet te vast. Het aanbevolen aandraaimoment van de bougie is½ tot ¾ slag (20,33 Nm) nadat de bougiepakking contact maakt met het bougiegat.
7. Plaats de bougiekabel terug over de bougie.

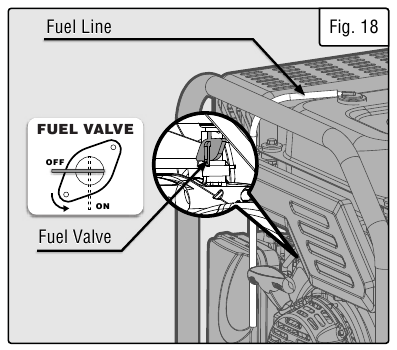

DE BRANDSTOFTANK AFTAPPEN

Tap de brandstoftank elk jaar af en reinig deze, of voordat u de generator langer dan twee maanden opbergt.

1. Plaats een goedgekeurde benzineopslagcontainer klaar om de afgetapte brandstof op te vangen. Plaats deze in de buurt van de brandstofklep (Afb. 18).


   Bewaar de geleegde benzine op een geschikte plaats. Bewaar brandstof nooit langer dan 2 maanden.
2. Zet de brandstofklep in de OFF-stand.
3. Zoek de brandstofleiding tussen de brandstofklep en de carburateur (Afb. 18). Koppel de brandstofleiding los van de brandstofklep. Zie Afb. 17. OPMERKING: Er kan een kleine hoeveelheid brandstof uit de brandstofleiding lekken tijdens het verwijderen.
4. Plaats een trechter onder de opening van de brandstofklep en leid het andere uiteinde van de trechter over de gereedstaande container.
5. Zet de brandstofklep in de ON-stand om te beginnen met het aftappen van de brandstof uit de opening van de brandstofklep. OPMERKING: Het aftappen kan enkele uren duren, afhankelijk van de hoeveelheid brandstof in uw benzinetank.
6. Zodra de brandstof volledig is afgetapt, zet u de brandstofklep in de OFF-stand.
7. Start en laat de motor draaien totdat de brandstof op is.
8. Tap de carburateur af. Raadpleeg "De carburateur aftappen".

TRANSPORT EN OPSLAG

DE GENERATOR TRANSPORTEREN

Om te voorkomen dat er brandstof lekt tijdens het transport, moet u het volgende doen:

1. Draai de brandstofdop stevig vast en zet de brandstofkraan in de stand OFF (UIT).
2. Zet de motorschakelaar in de stand STOP (STOP).
3. Tap indien mogelijk de brandstoftank af. Raadpleeg "De brandstoftank aftappen".
4. Houd de generator rechtop. Plaats de generator nooit op zijn kant of ondersteboven - dit kan de interne onderdelen van de generator beschadigen en het starten bemoeilijken.

   Vermijd direct zonlicht in een voertuig. Als de generator vele uren in een gesloten voertuig staat, kan de hoge temperatuur ervoor zorgen dat de brandstof verdampt en een mogelijke explosie veroorzaakt.

DE GENERATOR OPSLAAN

Schakel de generator uit en laat het apparaat afkoelen tot kamertemperatuur voordat u het opbergt. Plaats NOOIT een type opberghoes op de generator als deze nog heet is. Blokkeer geen ventilatieopeningen.
Volg de onderstaande procedures om uw generator op de juiste manier op te bergen. We raden u ten zeerste aan om uw generator eenmaal per maand 20 tot 30 minuten te laten draaien. Sluit een kleine belasting aan om een goede stroomafgifte te garanderen.
TIP: uw WEN-generator is compatibel
met de WEN 56310iC Generator Cover (niet inbegrepen). Deze is te koop op wenproducts.com.

Voor korte perioden (30 tot 60 dagen):

• Tap de carburateur af. Raadpleeg "De carburateur aftappen".
• Voeg brandstofstabilisator toe: volg de aanbevolen hoeveelheden en instructies van uw favoriete stabilisator. Laat de motor 15 tot 20 minuten draaien, zodat de brandstofstabilisator zich met de benzine mengt en door de carburateur circuleert, en vul vervolgens bij met brandstof. Het vullen van de brandstoftank vermindert de hoeveelheid lucht in de tank en helpt de verslechtering van de brandstof tegen te gaan.

Voor langere perioden (meer dan 60 dagen):

• Tap de brandstoftank en de carburateur af. Raadpleeg "De brandstoftank aftappen" en "De carburateur aftappen".
• Bewaar de generator nooit langer dan twee maanden met brandstof in de tank.
• Ververs de motorolie. Raadpleeg "Olie controleren/bijvullen".

Bewaar de generator rechtop op een koele en droge plaats, uit de buurt van warmtebronnen, open vuur, vonken of controlelampjes.

GIDS VOOR PROBLEEMOPLOSSING

Stop onmiddellijk met het gebruik van de generator als een van de volgende problemen zich voordoet of er risico is op ernstig persoonlijk letsel. Als u vragen hebt, neem dan contact op met de klantenservice op 1-800-232-1195 (M-F 8-5 CST), of e-mail naar techsupport@wenproducts.com.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Motor start niet	1. Motorschakelaar staat op STOP (STOP).	1. Zet de motorschakelaar op RUN (AAN).
	2. Brandstofkraan staat op OFF (UIT).	2. Draai de brandstofkraan naar ON (AAN).
	3. Oliepeil is laag.	3. Voeg olie toe of vervang de olie. Raadpleeg "Stap 1 - Olie toevoegen/controleren".
	4. Er zit geen brandstof meer in de motor.	4. Brandstof toevoegen. Raadpleeg "Stap 2 - Brandstof toevoegen/controleren".
	5. De motor is gevuld met vervuilde of oude brandstof.	5. Tap de brandstof in de tank af en vul met verse brandstof. Raadpleeg "De brandstoftank aftappen".
	6. De bougie is vuil of kapot.	6. Reinig of vervang de bougie. Raadpleeg "Onderhoud van de bougie".
	7. De carburateur is luchtgesloten.	7. Sluit de brandstofkraan af. Verwijder de bout van de onderkant van de carburateur. Verwijder de carburateurkom om deze te resetten. Plaats de carburateurkom terug en installeer de bout opnieuw.
	8. Er zit een geest in de generator.	8. Overtuig de geest om te vertrekken.
Motor draait, maar er is geen elektrische output	1. De stroomonderbreker is geactiveerd als gevolg van overbelasting.	1. Schakel het/de elektrische apparaat/apparaten uit en trek de stekker eruit. Wacht 5 minuten en druk vervolgens op de stroomonderbreker om te resetten. Controleer het totale wattage van de apparaten en verminder de belasting als deze de capaciteit van de generator overschrijdt. Steek vervolgens de belastingen een voor een weer in.
	2. Slechte verbindingskabels/-draden.	2. Controleer de stroomkabels en verlengsnoeren. Niet gebruiken als een kabel beschadigd is. Vervang beschadigde kabels onmiddellijk.
	3. Slecht elektrisch apparaat aangesloten op de generator.	3. Probeer een ander apparaat aan te sluiten.
	4. Intern generatorprobleem.	4. Raadpleeg de tabel voor het oplossen van problemen met het overbelastingslampje.

Stop onmiddellijk met het gebruik van de generator als een van de volgende problemen zich voordoet of er risico is op ernstig persoonlijk letsel. Als u vragen hebt, neem dan contact op met de klantenservice op 1-800-232-1195 (M-F 8-5 CST), of e-mail naar techsupport@wenproducts.com.

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Generator draait, maar ondersteunt niet alle aangesloten elektrische apparaten	1. Generator is overbelast.	1. Schakel alle elektrische apparaten uit en trek de stekker eruit. Wacht 5 minuten en druk vervolgens op de stroomonderbreker om te resetten. Verminder de belasting indien nodig en steek de apparaten vervolgens een voor een weer in.
	2. Kortsluiting in een van de apparaten.	2. Probeer defecte of kortgesloten elektrische belastingen los te koppelen.
	3. Luchtfilter is vuil.	3. Reinig of vervang het luchtfilterelement. Raadpleeg "Het luchtfilter inspecteren/reinigen".
De motor "jaagt" tijdens het gebruik (het motortoerental schommelt) OPMERKING: Schakel de generator uit en wacht tot deze is afgekoeld voordat u de onderhoudsoplossingen uitvoert.	1. De brandstof loopt niet door de brandstofkraan.	1. Controleer of de brandstof op de juiste manier en consistent door de brandstofkraan gaat
	2. Het luchtfilter is verstopt.	2. Controleer of er blokkades in het luchtfilter zitten. Controleer en reinig het luchtfilter indien nodig.
	3. De uitlaatdemper of vonkenvanger is geblokkeerd.	3. Controleer of de vonkenvanger is geblokkeerd. Reinig indien nodig met een metalen borstel.
	4. Er zit vuil in de carburateur waardoor er geen consistente brandstof-/luchtmenging mogelijk is.	4. Gebruik "vuil verwijderaar" spray op de carburateurjets.

Reparaties en vervangingen mogen alleen worden uitgevoerd door een geautoriseerde technicus. Onderdelen en accessoires die slijten tijdens normaal gebruik vallen niet onder de garantie van twee jaar.

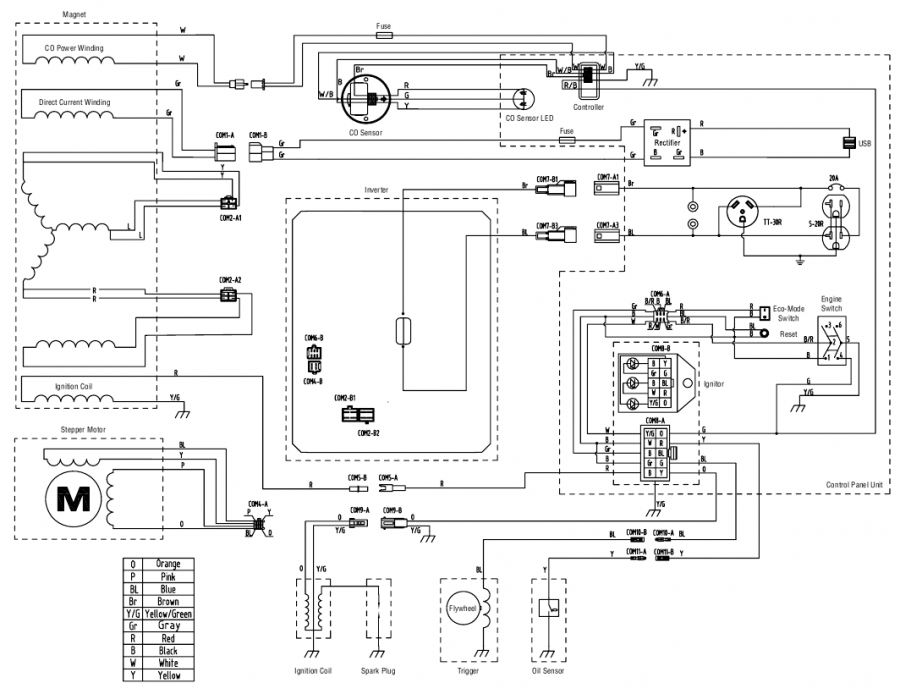

BEDRADINGSSCHEMA

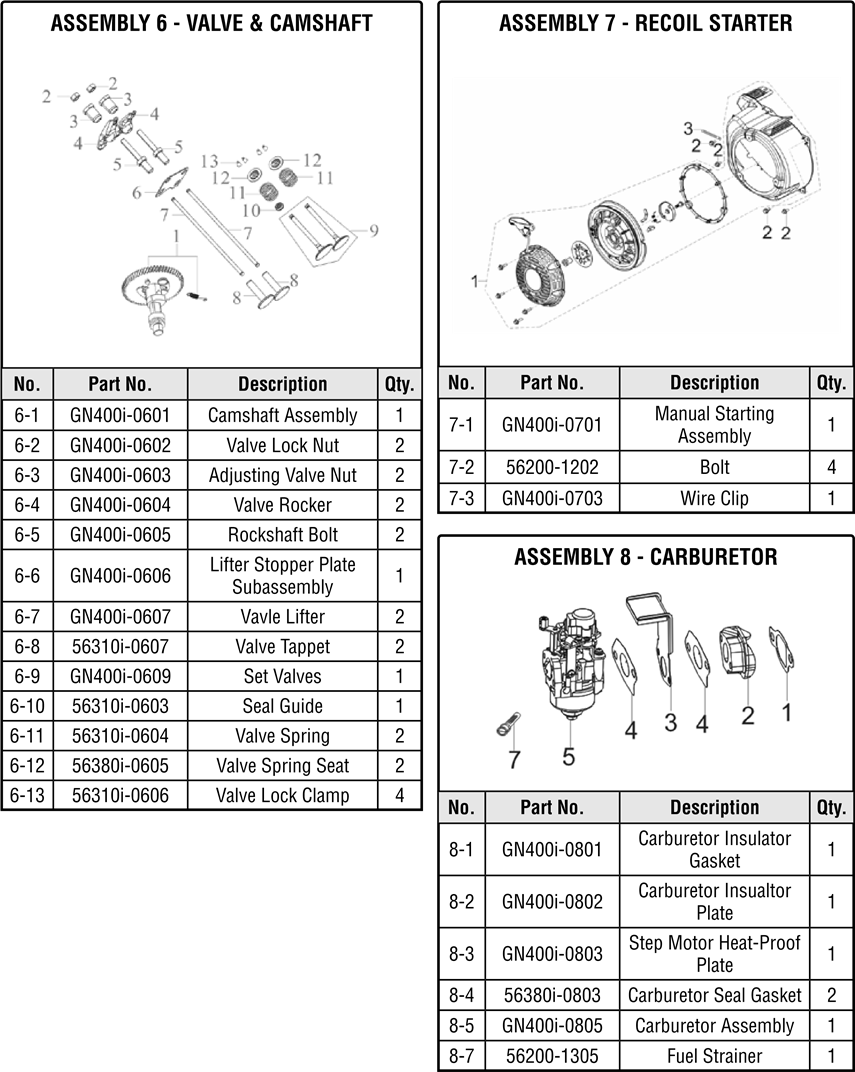

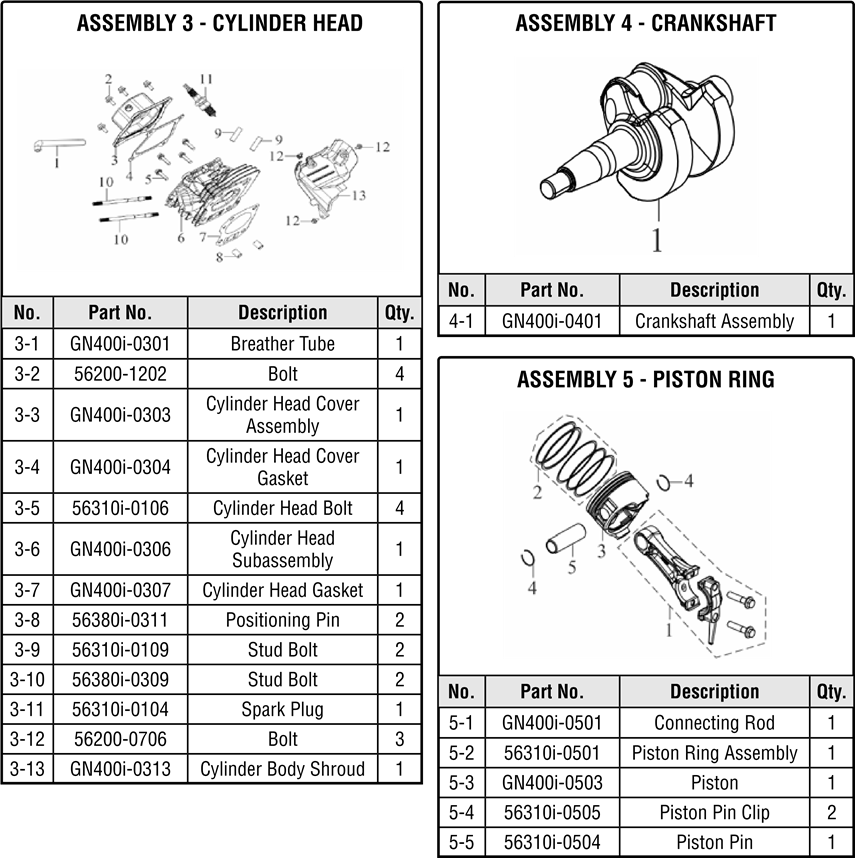

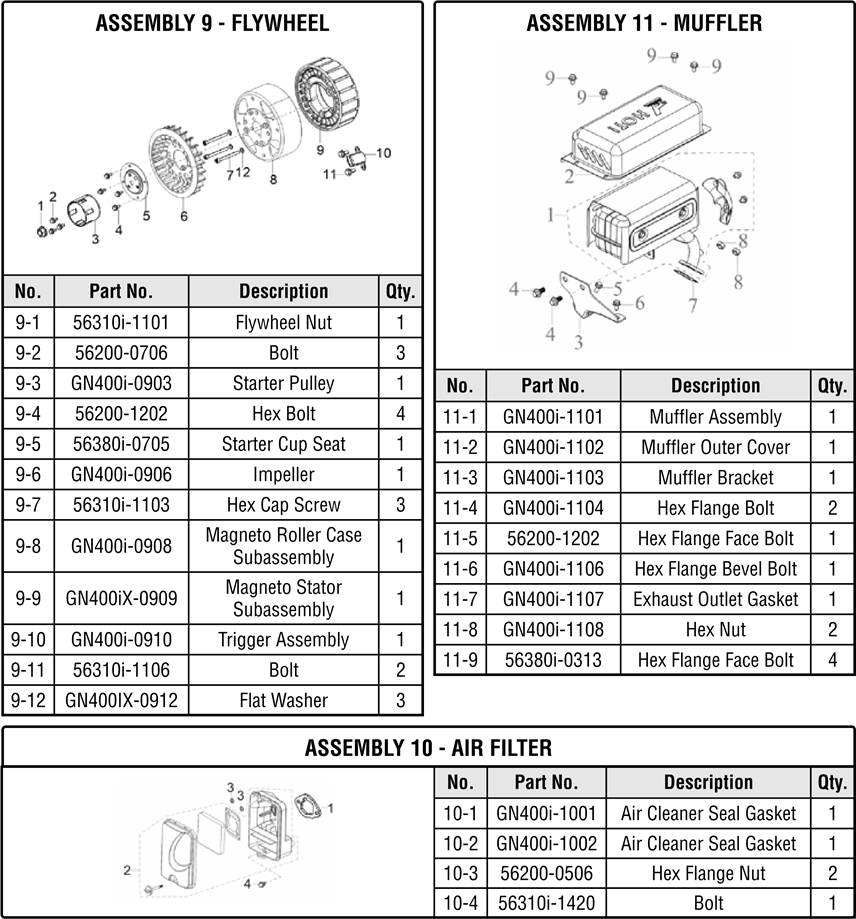

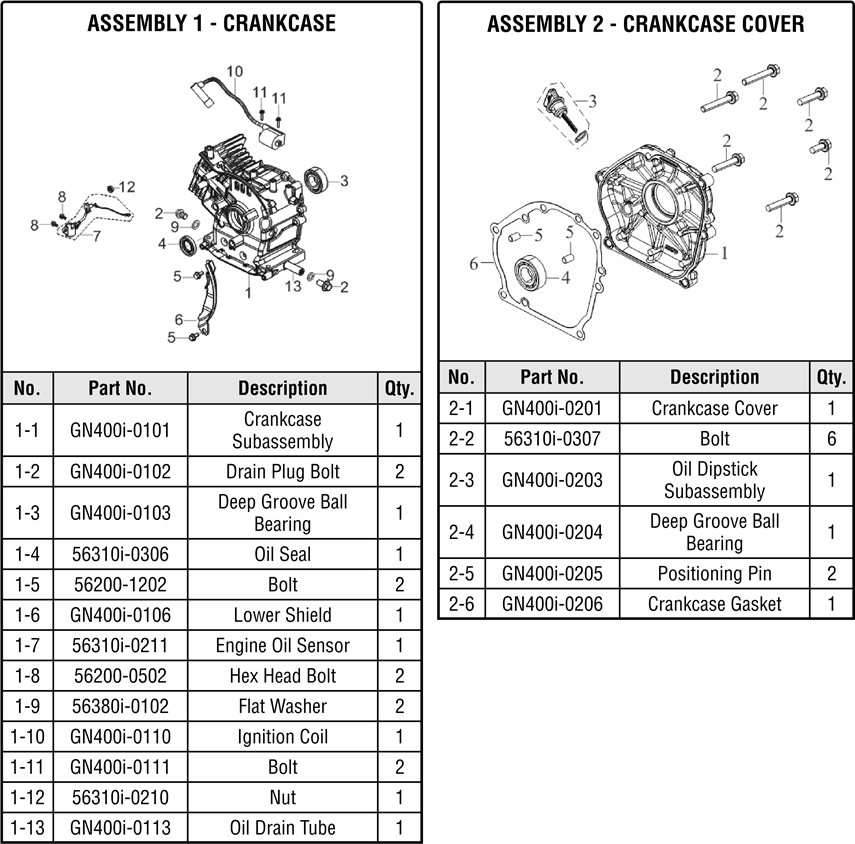

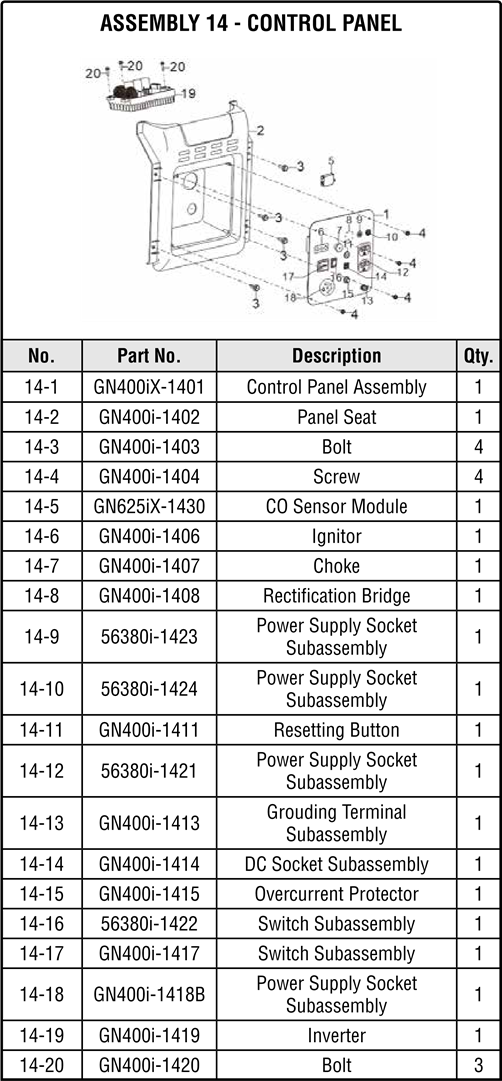

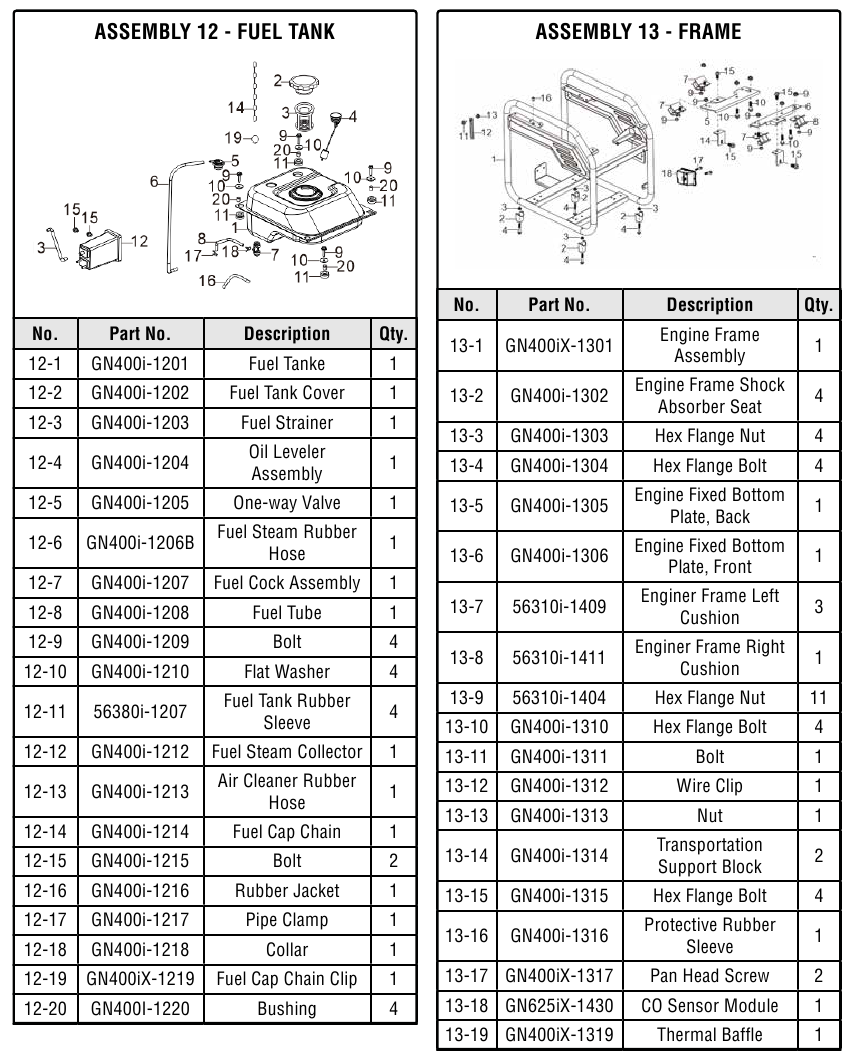

ONDERDELENLIJST MET EXPLODERINGSTEKENING

OPMERKING: Vervangende onderdelen kunnen worden gekocht bij wenproducts.com, of door onze klantenservice te bellen op (800) 232-1195, M-F 8-5 CST. Onderdelen en accessoires die slijten tijdens normaal gebruik vallen niet onder de garantie van twee jaar.

VEILIGHEIDSINFORMATIE

Lees alle veiligheidswaarschuwingen en alle instructies voordat u de generator gebruikt. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand of ernstig letsel.

VEILIGHEIDSINSTRUCTIE

Veiligheid is een combinatie van gezond verstand, alert blijven en weten hoe uw gereedschap werkt. Deze handleiding bevat belangrijke informatie over de mogelijke veiligheidsrisico's van de generator, evenals instructies voor de voorbereiding, bediening en het onderhoud. Lees en neem alle waarschuwingen en instructies op de generatorlabels en in deze handleiding in acht voordat u deze generator gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot persoonlijk letsel.
OPMERKING: De volgende veiligheidsinformatie is niet bedoeld om alle mogelijke omstandigheden en situaties die zich kunnen voordoen, te dekken. WEN behoudt zich het recht voor om dit product en de specificaties te allen tijde zonder voorafgaande kennisgeving te wijzigen.
Bij WEN verbeteren we onze producten voortdurend. Als u merkt dat uw gereedschap niet exact overeenkomt met deze handleiding, bezoek dan wenproducts.com voor de meest actuele handleiding of neem contact op met de klantenservice op 1-800-232-1195, M-F 8-5 CST.
Houd deze handleiding beschikbaar voor alle gebruikers gedurende de hele levensduur van het gereedschap en lees deze regelmatig door om de veiligheid voor zowel uzelf als anderen te maximaliseren.
BEWAAR DEZE VEILIGHEIDSINSTRUCTIES.

VEILIGHEIDSSYMBOLEN

Het doel van het volgen van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en hun uitleg verdienen uw aandacht en begrip. De veiligheidswaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies of waarschuwingen die ze geven, zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

geeft een gevaar aan dat, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot licht of matig letsel.

geeft, wanneer gebruikt zonder het waarschuwingssymbool, een situatie aan die kan leiden tot schade aan de machine.

KENNISGEVING MET BETREKKING TOT EMISSIES

Motoren die zijn gecertificeerd om te voldoen aan de U.S. EPA-emissievoorschriften voor SORE (Small Off Road Equipment), zijn gecertificeerd om te werken op gewone loodvrije benzine en kunnen de volgende emissiebeheersingssystemen omvatten: (EM) Motor Modifications en (TWC) Three-Way Catalyst (indien aanwezig).

VRAGEN? PROBLEMEN?
Om vragen te beantwoorden en problemen op de meest efficiënte en snelle manier op te lossen, kunt u contact opnemen met de klantenservice op 1-800-232-1195, M-F 8-5 CST of e-mail techsupport@wenproducts.com.

VEILIGHEIDSWAARSCHUWINGEN GENERATOR

KOOLMONOXIDE
Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de generator bevatten koolmonoxide (CO). Dit is een giftig gas dat u niet kunt zien of ruiken. Als u de uitlaatgassen van de generator kunt ruiken, ademt u CO in. Maar zelfs als u de uitlaatgassen niet kunt ruiken, kunt u CO inademen.
Gebruik NOOIT een generator in huizen, garages, kruipruimtes of andere gedeeltelijk afgesloten ruimtes. In deze ruimtes kunnen dodelijke hoeveelheden koolmonoxide ontstaan. Het gebruik van een ventilator of het openen van ramen en deuren zorgt NIET voor voldoende frisse lucht. Gebruik een generator ALLEEN buiten en ver uit de buurt van ramen, deuren en ventilatieopeningen. Deze openingen kunnen uitlaatgassen van de generator aantrekken.
Zelfs als u een generator correct gebruikt, kan er CO in huis lekken. Gebruik ALTIJD een CO-alarm op batterijen of met batterijback-up in huis. Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts. Mogelijk heeft u een koolmonoxidevergiftiging.

ONTPLOFFINGSGEVAAR. ZEER ONTBRANDBAAR: Deze generator kan zeer ontvlambare en explosieve benzinedampen uitstoten, die ernstige brandwonden of zelfs de dood kunnen veroorzaken als ze worden ontstoken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als er geen direct contact is met benzine.

• Niet gebruiken in de buurt van open vuur, hitte of een andere ontstekingsbron. Niet roken in de buurt van de generator.
• Altijd gebruiken op een stevige, vlakke ondergrond.
• Schakel de generator altijd uit voordat u gaat tanken. Laat de generator minstens 2 minuten afkoelen voordat u de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te ontlasten.
• Vul de brandstoftank niet te vol. Benzine kan uitzetten tijdens het gebruik. Vul niet tot de bovenkant van de tank. Houd rekening met uitzetting. Controleer altijd op gemorste brandstof voordat u de generator gebruikt.
• Als er brandstof wordt gemorst, verplaats de generator dan minstens 9 meter van de lekkage en veeg alle gemorste brandstof schoon voordat u de motor start.
• Maak de brandstoftank leeg voordat u de generator opslaat of vervoert.

Als deze generator wordt gebruikt als voeding voor het bedradingssysteem van een gebouw, moet de generator worden geïnstalleerd door een gekwalificeerde elektricien en worden aangesloten op een overdrachtsschakelaar als een afzonderlijk afgeleid systeem in overeenstemming met alle toepasselijke wetten en elektrische voorschriften en de National Electrical Code, NFPA 70. De generator moet worden aangesloten op een overdrachtsschakelaar die alle geleiders schakelt, met uitzondering van de aardgeleider van de apparatuur. Het frame van de generator moet worden aangesloten op een goedgekeurde aardelektrode.

CALIFORNIA PROPOSITION 65

Dit product bevat chemicaliën en produceert uitlaatgassen waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen en andere reproductieve schade veroorzaken.

Laat comfort of vertrouwdheid met het product de strikte naleving van de veiligheidsvoorschriften van het product niet vervangen. Het niet opvolgen van de veiligheidsinstructies kan leiden tot ernstig persoonlijk letsel.

BEDRIJFSOMGEVING

1. Het gebruik van een generator binnenshuis kan u binnen enkele minuten doden. Gebruik een generator alleen buiten en ver uit de buurt van ramen, deuren en ventilatieopeningen.
2. Niet roken in de buurt van de generator.
3. Niet gebruiken in de buurt van open vuur, hitte of ontvlambare materialen. Deze generator kan zeer ontvlambare en explosieve benzinedampen uitstoten, die ernstige brandwonden of zelfs de dood kunnen veroorzaken als ze worden ontstoken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als er geen direct contact is met benzine.
4. Stel de generator niet bloot aan regenachtige of natte omstandigheden; dit verhoogt het risico op elektrische schokken aanzienlijk. Raak de generator, elektronische apparaten of een snoer nooit aan als u in het water staat, op blote voeten bent of als uw handen of voeten nat zijn.
5. Gebruik de generator altijd op een droge, stevige en vlakke ondergrond.
6. De generator moet tijdens het gebruik minstens 1,5 meter afstand hebben van gebouwen of andere apparatuur.
7. Laat kinderen of niet-gekwalificeerde personen de generator niet bedienen.

VOORBEREIDING GENERATOR

1. Aard de generator altijd voordat u hem gebruikt om de veiligheid te maximaliseren (zie het gedeelte "De generator aarden").
2. Vul de brandstoftank niet te vol, omdat benzine kan uitzetten tijdens het gebruik. Vul niet tot helemaal bovenin de tank. Laat ruimte over voor de uitzetting van benzine. Controleer altijd op gemorste brandstof voordat u de generator gebruikt.
3. Als een onderdeel van de generator, een elektrisch apparaat of een stroomkabel kapot, beschadigd of defect is, zorg er dan voor dat het wordt gerepareerd of vervangen voordat u het gebruikt. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde technicus. Gebruik geen stopcontacten of kabels die tekenen van schade vertonen, zoals een gebroken of gescheurde isolatie.
4. Gebruik een aardlekschakelaar (GFCI) in sterk geleidende omgevingen, zoals metalen vlonders of staalconstructies. Verlengsnoeren met in-line GFCIs worden aanbevolen voor deze toepassingen om de veiligheid te maximaliseren.
5. Als u de generator aansluit op het elektrische systeem van een gebouw voor noodstroom, MOET u een gekwalificeerde elektricien raadplegen en een overdrachtsschakelaar installeren. Dergelijke aansluitingen moeten voldoen aan de lokale elektriciteitswetten en -voorschriften. Het niet naleven hiervan kan een terugvoeding creëren, wat kan leiden tot ernstig letsel of de dood van nutsbedrijven.
6. Wijzig de generator nooit op enigerlei wijze. Het wijzigen of gebruiken van de machine voor een ander doel dan waarvoor deze is ontworpen, kan leiden tot ernstig letsel, schade aan de machine en het vervallen van de garantie.

WERKING GENERATOR

1. Gebruik de generator alleen voor de beoogde doeleinden. Het wijzigen of gebruiken van de generator voor toepassingen waarvoor deze niet is ontworpen, kan gevaren en persoonlijk letsel veroorzaken.
2. Raak geen kale draden of stopcontacten (contactdozen) aan.
3. Overschrijd de wattagecapaciteit van de generator niet door meer elektrische apparaten aan te sluiten dan de unit aankan. Dit kan de generator en/of aangesloten elektrische apparaten beschadigen. Controleer de bedrijfsspanning en frequentievereisten van alle elektrische apparaten voordat u ze op de generator aansluit.
   De veiligheidswaarschuwingen voor de generator gaan verder op de volgende pagina. en de garantie vervalt.
4. Laat de generator enkele minuten draaien voordat u elektrische apparaten aansluit. Start of stop de motor niet met elektrische apparaten die zijn aangesloten op de stopcontacten. Het niet doen hiervan kan de generator en/of aangesloten elektrische apparaten beschadigen.
5. Schakel geen elektrische apparaten in voordat ze op de generator zijn aangesloten.
6. Generatoren trillen bij normaal gebruik. Inspecteer tijdens en na het gebruik van de generator zowel de generator als de verleng- en stroomkabels op schade als gevolg van trillingen.
7. Raak geen hete onderdelen aan. Deze generator produceert warmte tijdens het draaien. De temperaturen in de buurt van de uitlaat kunnen hoger zijn dan 65 °C (150 °F). Laat de generator na gebruik afkoelen voordat u de motor of delen van de generator aanraakt die tijdens het gebruik heet worden.
8. Schakel alle aangesloten elektrische apparaten uit voordat u de generator stopt.
9. Schakel de generator altijd uit voordat u gaat tanken. Laat de generator minstens 2 minuten afkoelen voordat u de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te ontlasten.
10. Zet de motorschakelaar in de "STOP"-stand wanneer de motor niet draait.
11. Maak de brandstoftank leeg voordat u de generator opslaat of vervoert. Sla de generator of benzine niet op in de buurt van ovens, boilers of andere apparaten die warmte produceren of automatische ontstekingen hebben. Bewaar de generator en brandstof uit de buurt van vonken, open vuur, waakvlammen, hitte en andere ontstekingsbronnen.
12. Was altijd uw handen na het hanteren van de generator.

    Misbruik van deze generator kan deze beschadigen of de levensduur verkorten.

Referenties

• WEN - Shop Generators, Woodworking Tools, and Power Tools — WEN Products

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Wen GN400iX-handleiding

Beschikbare talen
