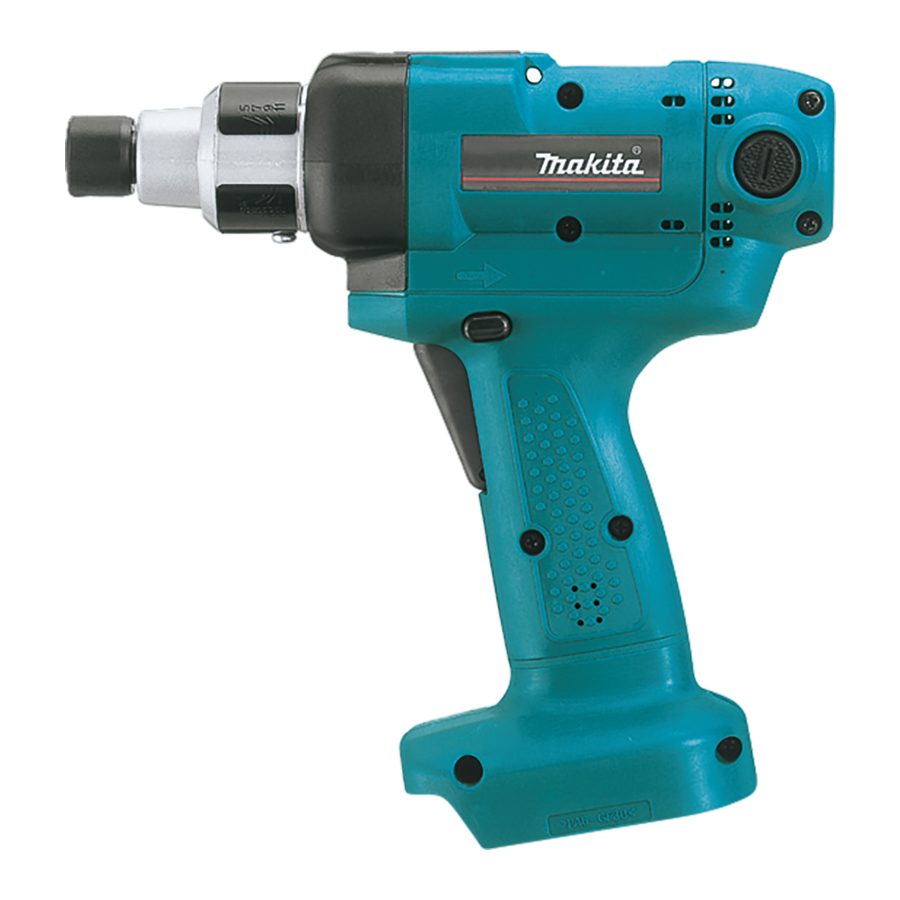

Makita BFT022F, BFT044F, BFT084F, BFT126F - Snoerloze Schroevendraaier Handleiding

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties en batterijpatroon kunnen van land tot land verschillen.
• Gewicht, met batterijpatroon, volgens EPTA-Procedure 01/2003

Beoogd gebruik

De tool is bedoeld voor het schroeven in hout, metaal en plastic.

Geluid: Het typische A-gewogen geluidsniveau bepaald volgens:
Geluidsdrukniveau (L_pA): 70 dB(A) of minder
Onzekerheid (K): 3 dB(A)
Het geluidsniveau tijdens het werken kan hoger zijn dan 80 dB(A)
Draag gehoorbescherming

Trilling

De totale trillingswaarde (triaxiale vectorsom) bepaald volgens:
Werkmodus: schroeven zonder impact
Trillingsemissie (a_h): 2.5 m/s² of minder
Onzekerheid (K): 1.5 m/s²

• De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
• De aangegeven trillingsemissiewaarde kan ook worden gebruikt bij een voorlopige beoordeling van de blootstelling.

• De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan verschillen van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.
• Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden waarop het gereedschap is uitgeschakeld en wanneer het stationair draait naast de triggertijd).

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

VEILIGHEIDSWAARSCHUWINGEN VOOR SNOERLOZE SCHROEVENDRAAIER

1. Houd het elektrische gereedschap vast aan de geïsoleerde oppervlakken, wanneer u een bewerking uitvoert waarbij het bevestigingsmiddel in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "live" (onder spanning staande) draad kunnen blootliggende metalen delen van het elektrische gereedschap "live" (onder spanning) maken en de bediener een elektrische schok geven.
2. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder u staat wanneer u het gereedschap op hoge plaatsen gebruikt.
3. Houd het gereedschap stevig vast.
4. Houd uw handen uit de buurt van draaiende onderdelen.
5. Raak de bit of het werkstuk niet onmiddellijk na de bewerking aan; ze kunnen extreem heet zijn en uw huid verbranden.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan ernstig persoonlijk letsel veroorzaken.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJPATROON

1. Lees voordat u het batterijpatroon gebruikt alle instructies en waarschuwingsmarkeringen op (1) de batterijlader, (2) de batterij en (3) het product dat de batterij gebruikt.
2. Haal het batterijpatroon niet uit elkaar.
3. Als de gebruiksduur overmatig is verkort, stop dan onmiddellijk met werken. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met schoon water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit het batterijpatroon niet kort:
   1. Raak de aansluitingen niet aan met geleidend materiaal.
   2. Vermijd het opslaan van het batterijpatroon in een container met andere metalen voorwerpen, zoals spijkers, munten, enz.
   3. Stel het batterijpatroon niet bloot aan water of regen.
      Een kortsluiting in de batterij kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een defect.
6. Bewaar het gereedschap en het batterijpatroon niet op locaties waar de temperatuur 50 ﾟ C (122 ﾟ F) kan bereiken of overschrijden.
7. Verbrand het batterijpatroon niet, zelfs niet als het ernstig beschadigd of volledig versleten is. Het batterijpatroon kan in brand exploderen.
8. Wees voorzichtig om de batterij niet te laten vallen of te stoten.
9. Gebruik geen beschadigde batterij.

BEWAAR DEZE INSTRUCTIES.

Tips voor het behouden van een maximale batterijduur

1. Laad het batterijpatroon op voordat het volledig is ontladen. Stop altijd de werking van het gereedschap en laad het batterijpatroon op wanneer u minder vermogen van het gereedschap opmerkt.
2. Laad nooit een volledig opgeladen batterijpatroon opnieuw op. Overladen verkort de levensduur van de batterij.
3. Laad het batterijpatroon op bij een kamertemperatuur van 10 ﾟ C - 40 ﾟ C (50 ﾟ F - 104 ﾟ F). Laat een heet batterijpatroon afkoelen voordat u het oplaadt.
4. Laad het batterijpatroon eenmaal per zes maanden op als u het gedurende een lange periode niet gebruikt.

FUNCTIONELE BESCHRIJVING

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u een functie op het gereedschap aanpast of controleert.

Accu plaatsen of verwijderen

Fig.1
1-1. Rode indicator
1-2. Knop
1-3. Accu

• Schakel altijd het gereedschap uit voordat u de accu installeert of verwijdert.
• Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen, wat kan leiden tot schade aan het gereedschap en de accu en tot persoonlijk letsel.

Om de accu te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de accu verschuift.
Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Steek hem helemaal in totdat hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

• Plaats de accu altijd volledig totdat de rode indicator niet meer te zien is. Zo niet, dan kan hij per ongeluk uit het gereedschap vallen, waardoor u of iemand in uw omgeving letsel kan oplopen.
• Plaats de accu niet geforceerd. Als de accu er niet gemakkelijk in schuift, is deze niet correct geplaatst.

Indicator resterende accucapaciteit (alleen voor modellen met accu BL1430A)

Accu BL1430A is uitgerust met de indicator resterende accucapaciteit.

De resterende accucapaciteit controleren

Fig.2

Tijdens het opladen
Wanneer het opladen begint, begint het eerste (meest linkse) indicatielampje te flikkeren. Naarmate het opladen vordert, gaan de andere lampjes een voor een branden om de accucapaciteit aan te geven.

Tijdens gebruik
Wanneer het gereedschap wordt ingeschakeld, gaan de lampjes branden om de resterende accucapaciteit aan te geven. Wanneer het gereedschap wordt uitgeschakeld, gaat het licht na ongeveer 5 seconden uit. Wanneer het gereedschap wordt gebruikt met de accu die lange tijd niet is gebruikt en wordt ingeschakeld, branden er mogelijk helemaal geen lampjes. Gebruik de Makita verversingsadapter om de accu te verversen.

Schakelaarbediening

Fig.3
3-1. Schakelaarhendel

• Voordat u de accu in het gereedschap plaatst, moet u altijd controleren of de schakelaarhendel goed werkt en terugkeert naar de "OFF" (UIT) positie wanneer deze wordt losgelaten.

Om het gereedschap te starten, trekt u gewoon aan de schakelaarhendel. Laat de schakelaarhendel los om te stoppen (stop).

Omkeerschakelaarbediening

Fig.4
4-1. Omkeerschakelaarhendel

• Controleer altijd de draairichting vóór gebruik.
• Gebruik de omkeerschakelaar pas nadat het gereedschap volledig tot stilstand is gekomen. Het veranderen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.
• Wanneer u het gereedschap niet gebruikt, zet u de omkeerschakelaarhendel altijd in de neutrale stand.

Dit gereedschap heeft een omkeerschakelaar om de draairichting te veranderen. Druk de omkeerschakelaarhendel vanaf de A-zijde in voor een draairichting met de klok mee of vanaf de B-zijde voor een draairichting tegen de klok in.
Wanneer de omkeerschakelaarhendel in de neutrale stand staat, kan de schakelaarhendel niet worden ingetrokken.

De lampen laten branden

Fig.5
5-1. Voorlamp

• Kijk niet in het licht en kijk niet rechtstreeks naar de lichtbron.

Trek aan de schakelaarhendel om de lamp te laten branden. De lamp blijft branden zolang de schakelaarhendel wordt ingetrokken. Het licht gaat automatisch 10 seconden na het loslaten van de schakelaarhendel uit.

OPMERKING: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Pas op dat u de lens van de lamp niet bekrast, anders kan dit de verlichting verminderen.

LED-indicator

Fig.6
6-1. LED-indicator

De LED-indicator op het gereedschap geeft de volgende functies aan.

Het aanhaalmoment aanpassen

Fig.7
7-1. Verstelgreep
7-2. Ring

Wanneer u machineschroeven, houtschroeven, zeskantbouten, enz. wilt aandrijven met het vooraf bepaalde aanhaalmoment, past u het aanhaalmoment als volgt aan.

1. Verwijder eerst de accu uit het gereedschap.
2. Maak de schroef los en verwijder deze waarmee de ring is bevestigd.
3. Draai de ring met de hand aan de voorkant van het gereedschap zodat er een gat onder de ring te zien is.
4. Plaats de accu op zijn plaats en trek aan de schakelaarhendel. Laat hem los zodat de verstelring draait en zichtbaar wordt in het gat. En verwijder vervolgens de accu.

   Fig.8
   8-1. Verstelring
   8-2. Ring 8-3. Schaal
   8-4. Verstelgreep
   8-5. Gat voor verstelgreep
   8-6. Gele lijn
   8-7. Drukveer

5. Gebruik een optionele verstelgreep om het aanhaalmoment aan te passen. Steek de pen van de verstelgreep in het gat aan de voorkant van het gereedschap. Draai vervolgens de verstelgreep met de klok mee om een groter aanhaalmoment in te stellen en tegen de klok in om een kleiner aanhaalmoment in te stellen.
6. Lijn de gele lijn uit met het gewenste nummer op de aanhaalmomentschaal.
7. Plaats de accu en zorg ervoor dat er een aanhaalmoment is ingesteld met behulp van een aanhaalmomenttester.
8. Draai de ring aan de voorkant van het gereedschap en draai vervolgens de schroef vast om de ring vast te zetten.

OPMERKING: Nummers op de aanhaalmomentschaal zijn een richtlijn om uw gewenste aanhaalmoment in te stellen.

MONTAGE

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

Driverbit of dopsleutelbit plaatsen of verwijderen

Fig.9

Gebruik alleen de driverbit of dopsleutelbit die in de afbeelding wordt weergegeven. Gebruik geen andere driverbit of dopsleutelbit. Om de bit te plaatsen, trekt u de huls in de richting van de pijl en steekt u de bit zo ver mogelijk in de huls. Laat vervolgens de huls los om de bit vast te zetten.

Fig.10
10-1. Bit
10-2. Huls

Om de bit te verwijderen, trekt u de huls in de richting van de pijl en trekt u de bit stevig naar buiten.

OPMERKING: Als de bit niet diep genoeg in de huls is gestoken, keert de huls niet terug naar zijn oorspronkelijke positie en wordt de bit niet vastgezet. Probeer in dit geval de bit opnieuw te plaatsen volgens de bovenstaande instructies.

WERKING

Schroefwerking

Fig.11

Plaats de punt van de schroevendraaierbit in de schroefkop en oefen druk uit op het gereedschap. Schakel vervolgens het gereedschap in.
Wanneer de koppeling inschakelt, stopt de motor automatisch. Laat vervolgens de schakelaar los.

OPMERKING: Zorg ervoor dat de schroevendraaierbit recht in de schroefkop zit, anders kunnen de schroef en/of bit beschadigd raken.

Limieten van vastmaakcapaciteit

Gebruik het gereedschap binnen het bereik van de omwentelingshoek tot 360 ﾟ. Als u het gereedschap buiten de bovengrens van dit bereik gebruikt, werkt de koppeling niet. En het gereedschap kan niet genoeg aanhaalmoment leveren (LED-indicator knippert afwisselend rood en groen).

OPMERKING:

• De omwentelingshoek betekent de hoek die een schroef/bout draait wanneer het gereedschap 100% bereikt vanaf 50% van het gewenste aanhaalmoment.
• Het gebruik van een batterijcartridge met lage temperatuur kan soms een waarschuwing geven voor de batterijcapaciteit door een waarschuwingslampje en een pieptoon waardoor het gereedschap onmiddellijk stopt. In dit geval kan de vastmaakcapaciteit inferieur zijn aan de specificatie in deze handleiding, zelfs als een opgeladen batterijcartridge wordt gebruikt.

ONDERHOUD

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de batterijcartridge is verwijderd voordat u inspectie of onderhoud probeert uit te voeren.
• Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Koolborstels vervangen

Fig.12
12-1. Limietmarkering

Verwijder en controleer de koolborstels regelmatig. Vervang ze wanneer ze tot de limietmarkering zijn versleten. Houd de koolborstels schoon en vrij om in de houders te glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.

Fig.13
13-1. Borstelhouderdeksel
13-2. Schroevendraaier

Gebruik een schroevendraaier om de borstelhouderdeksels te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en zet de borstelhouderdeksels vast.
Om de productVEILIGHEID en BETROUWBAARHEID te behouden, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op persoonlijk letsel vormen. Gebruik accessoires of hulpstukken alleen voor het beoogde doel.

Als u hulp nodig heeft voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Makita genuine battery and charger (Makita originele batterij en oplader)
• Adjust grip (Verstelbare handgreep)
• Protector (Beschermer)
• Grip Base Set (Gripbasis set)
• Grip 37 (Grip 37)
• Anti kickback head (Anti-terugslagkop)

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapskoffer zijn opgenomen. Ze kunnen van land tot land verschillen.
