MUNBYN ITPP067 - Handleiding thermische ontvangstprinter

Let op

• Plaats de printer op een stabiele ondergrond. Kies een stevige, vlakke ondergrond waar trillingen worden vermeden.
• Gebruik en bewaar de printer niet op een plaats met een hoge temperatuur, een hoge luchtvochtigheid en ernstige vervuiling.
• Sluit de voedingsadapter correct aan op een geaard stopcontact. Vermijd het gebruik van hetzelfde stopcontact met apparaten met een hoog stroomverbruik die tot stroomschommelingen kunnen leiden.
• Vermijd dat er water of andere objecten in de printer terechtkomen. Schakel de printer onmiddellijk uit als dit gebeurt.
• Afdrukken zonder papierrol beschadigt de printkop ernstig.
• Koppel de printer los van het stopcontact als u deze langere tijd niet gebruikt.
• Gebruik alleen goedgekeurde accessoires en probeer nooit de printer te demonteren, repareren of aan te passen.
• Gebruik een standaard voedingsadapter.
• Gebruik papier van hoge kwaliteit, dit garandeert de afdrukkwaliteit en de levensduur van de printer.
• Schakel de stroom uit voordat u de kabel in-/uitplugt.
• De printer wordt alleen gebruikt onder 5000 meter.

Toepassingen

• POS-systeem
• EFT POS-systeem
• Gym, post, burgerluchtvaartsystemen
• Onderzoeks-, servicesysteem
• Instrumenttest
• Belasting, tab

Inpakken

Printer & accessoires:
Gebruikershandleiding: 1 stuk
Printer: 1 stuk
Seriële/USB-voedingskabel: 1 stuk
Voedingsadapter (24 V): 1 SET
Papierrol: 1 ROL
Stuurprogramma: 1 stuk

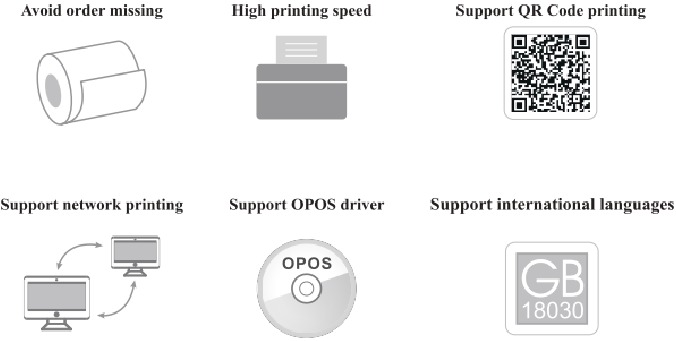

Functies

• 260 mm/s, 300 mm/s hoge afdruksnelheid.
• Ondersteuning voor keuken, netwerkprinten.
• 80-120 mm papierhuis met grote capaciteit.
• Hoge snelheid tekst- en grafische afdrukken, uitstekende afdrukkwaliteit en betrouwbare prestaties.
• Ondersteuning voor de functie voor het bewaken van de printerstatus, beheer de status van de printer op elk moment.
• Vermijd het missen van bestellingen.
• Herinnering voor ontvangst van alarm en foutalarm.
• Stuurprogramma hoge snelheid download afdrukmodus, ondersteuning voor Linux-systeem.
• Ondersteuning voor zwarte markeerdetectie en overtypefunctie.
• Ondersteuning voor 256k Bytes NV-logo download opslaan en afdrukken.
• Seriële + USB + LAN-interface.
• Betere afdichtingsprestaties voor mechanisme en printer, de levensduur van het mechanisme kan 100 km bereiken en de levensduur van de automatische snijplotter met 100 miljoen sneden.
• Ondersteuning voor QR-code, PDF417-afdrukken
• Ondersteuning voor Chinees GB18030.
• Meerdere internationale zijn optioneel, vereenvoudigd/traditioneel Chinees kan worden omgezet via een commando.
• Ingebouwde webpagina, installeer de printer rechtstreeks via de IE-poort.
• Papierrol van 58 MM/80 MM kan optioneel zijn.

Specificaties

Afdrukmethode	Direct thermisch
Afdruksnelheid	260 mm/s, 300 mm/s
Zwarte markeerdetectie	Ondersteuning
Netwerkbewaking	Ondersteuning
Papierrol	79,5 ± 0,5 mm
Kolomcapaciteit	576 dots/lijn of 512 dots/lijn
Tekengrootte	ANK, lettertype A: 12x24 dots Lettertype B: 9x17 dots vereenvoudigd/traditioneel Chinees: 24x24 dots
Commando	Compatibel met ESC/POS
Interface (optioneel)	Serieel+USB+LAN, USB+Parallel
Automatische snijplotter	Gedeeltelijk
Betrouwbaarheid	Levensduur printkop: 100 km
Barcode	UPC-A/UPC-E/JAN13(EAN13)/JAN8(EAN8)/ CODE39/1TF/CODABAR/CODE93/CODE128
Automatische snijplotter	Volledig of gedeeltelijk (optioneel)
2D-barcode	QR-CODE PDF417
NV-flash	256k Bytes
Invoerbuffer	2048k Bytes
Papierdikte	0,06~0,08 mm
Ingangsspanning adapter	AC 110V/220V, 50~60Hz
Stroomvoorziening	DC 24V2.5A
Ingangsspanning printer	DC 24V2.5A
Kassa-aansturing	DC 24V1A
Werkomgeving	Temperatuur (0~45 oC), vochtigheid (10~80%)
Opslagomgeving	Temperatuur (-10~60 oC), vochtigheid (10~90%)
Stuurprogramma's	Win 9X/Win 2000/Win 2003/Win XP/Win 7/Win 8/Win 10/Linux

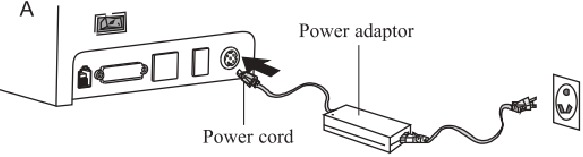

Aansluiting

1. Sluit het AC-snoer aan op de stroomvoorziening, het DC-snoer op de printer.

2. Sluit de printer en computer/tablet aan.

3. Sluit de kassa aan.


Papierrol laden

80 mm thermische papierrol aanbevolen voor printers uit de 80 mm-serie.
De methode voor het laden van papier is als volgt:

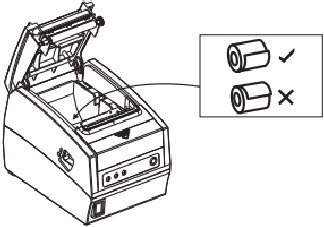

Printer met papierladen aan de bovenkant

1. Open de bovenklep

2. Laat de papierrol in het gat vallen zoals hieronder

3. Trek het papier in de papierhouders en sluit vervolgens de bovenklep

4. Druk één zelftest af om er zeker van te zijn dat het papier correct is geïnstalleerd.


Printer met papierladen aan de voorkant

1. Open de bovenklep

2. Laat de papierrol in het gat vallen zoals hieronder

3. Trek het papier in de papierhouders en sluit vervolgens de bovenklep

4. Druk één zelftest af om er zeker van te zijn dat het papier correct is geïnstalleerd.

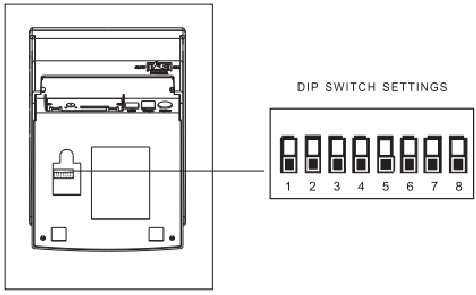

Afdrukmodus instellen (DIP-schakelaars)

DIP-schakelaars kunnen de instellingen worden gewijzigd, zoals: snijplotter, talen, pieper, afdrukdichtheid, baudrate enz.

DIP-schakelfuncties

DIP-schakelfuncties (alleen bepaalde modellen)

Knopnaam, indicatieled en functie

1. FEED button (FEED-knop)
   Druk op deze knop om handmatig papier in te voeren
2. Paper indicator (LED light) (Papierindicator (LED-lampje))
   Blauw en rood licht branden, wat betekent dat er een tekort aan papier is, geen alarm betekent dat alles goed gaat.
3. Power indicator (Stroomindicator)
   Het lampje brandt, wat betekent dat de verbinding correct is
4. Error button
   Wanneer er een tekort aan papier is, een snijfout optreedt of de printkop oververhit raakt, knippert de ALARM-indicator.

Zelftest

Methode: Wanneer de printer is aangesloten op de stroomvoorziening, schakelt u deze uit, drukt u op de "FEEDS button (FEEDS-knop)" en schakelt u deze tegelijkertijd in, 2 seconden later laat u de "FEED" button (FEED-knop) los, een voltooide zelftest wordt afgedrukt om de printerinstellingen weer te geven.

Methode om de hexadecimale modus te openen

Methode: Wanneer de printer op de stroomvoorziening is aangesloten, drukt u op de "FEED" button (FEED-knop) en schakelt u deze tegelijkertijd ongeveer 10 seconden in, laat u de "FEED" button (FEED-knop) los om de hexadecimale datadumpmodus te openen, er wordt "Hexadecimal Dump" (Hexadecimale dump) op het papier afgedrukt.

Resetten

Methode: Wanneer de printer is aangesloten op de stroomvoorziening, drukt u op de "FEED" button (FEED-knop) en schakelt u deze tegelijkertijd ongeveer 20 seconden in, het resetten is gelukt als de beeper rinkelt.

QR-codefunctie

1. QR Code: Set unit size (QR-code: eenheidsgrootte instellen)

[Command Code] (Commandocode)
ASCII: GS (0 g n
Decimal: 29 40 107 48 103 n
Hex: 1D 6B 30 67
Function Description: (Functiebeschrijving:) Stel de eenheidsgrootte van de QR-code in op "n"
Parameter Range: (Parameterbereik:) 1 ≤ n ≤ 16
Default n=3 (Standaard n=3)

Let op: N dot=Unit width=Unit height (N-punt = Eenheidsbreedte = Eenheidshoogte)
De opdracht ESC @ setup is mislukt wanneer de printer is uitgeschakeld en gereset.

2. QR Code: Set up error correcting grade (QR-code: foutcorrectieniveau instellen)

[Command Code] (Commandocode)
ASCII: GS (0 i n
Decimal: 29 40 107 48 105 n
Hex: 1D 28 6B 30 69 n

3. Function Description: Set up OR Code error correcting grade, The meaning of parameter "N" is as below: (Functiebeschrijving: stel het foutcorrectieniveau van de OF-code in, de betekenis van parameter "N" is als volgt:)

48 ≤ n ≤ 51 Parameter Range: (Parameterbereik:)
n = 48 Default: (Standaard:)

Opmerking: QR-code gebruikte het RS-algoritme om een foutcorrectiecode te genereren en de opdrachtinstelling verloopt wanneer de printer opnieuw is ingesteld en uitgeschakeld.

QR Code: Data transmission to code cache (QR-code: datatransmissie naar codecache)

[Command Code] (Commandocode)
ASCII: GS ( 0 nL nH d1...dk
Decimal: 29 40 107 48 103 nL nH d1...dk
Hex: 1D 28 6B 30 nH d1...dk
Function Description: (Functiebeschrijving:) QR-codedatatransmissie instellen naar codecache
Parameter Range: (Parameterbereik:) 4 ≤ (nL nHx256) ≤ 2710
32 ≤ d ≤ 255
Default: None (Standaard: geen)

Opmerking: Na ontvangst worden de gegevens bewaard tot de reset van de volgende keer.

K byte d1...dk wordt beschouwd als gecodeerde gegevens
D1...dk mag alleen de onderstaande gegevens in de tabel bevatten.

Character sheet (Tekenset)	Including below character in the table (Inclusief onderstaand teken in de tabel)
Figure (Cijfer)	"0"~"9"
Letter and figure (Letter en cijfer)	"0"~"9"? "A"~"Z", SP, $,%,*,+,-, o, ,:
Chinese Character (Chinees teken)	GB18030-2000, Shift-JIS, JlSX0208 standard (JlSX0208-standaard)
8 bits data (8-bits gegevens)	00H~FFH

De opdracht ESC @ setup is mislukt wanneer de printer is uitgeschakeld en gereset.

QR Code: Printing QR Code of code cache (QR-code: QR-code afdrukken van codecache)

[Command Code] (Commandocode)
ASCII: GS ( 0?
Decimal: 29 40 107 48 129
Hex: 1D 28 6B 30 81
Function Description: (Functiebeschrijving:) De coderingsgegevens van de QR-codecache afdrukken
Parameter Range: None (Parameterbereik: geen)
Default: None (Standaard: geen)

Opmerking: Als de QR-codegrootte buiten het afdrukgebied valt, wordt het afdrukken geannuleerd. Als de codecachegegevens leeg zijn, wordt het afdrukken geannuleerd.

Onderhoud bij vastgelopen snijder

Methode (1)
Schakel de stroom uit en start opnieuw op.

Methode (2)
Draai de versnelling 011 printkop, de snijder kan worden teruggezet in de oorspronkelijke positie.

Let op: Open de snijder en het mechanisme niet met geweld om schade aan de printkop en de automatische papiersnijder te voorkomen.

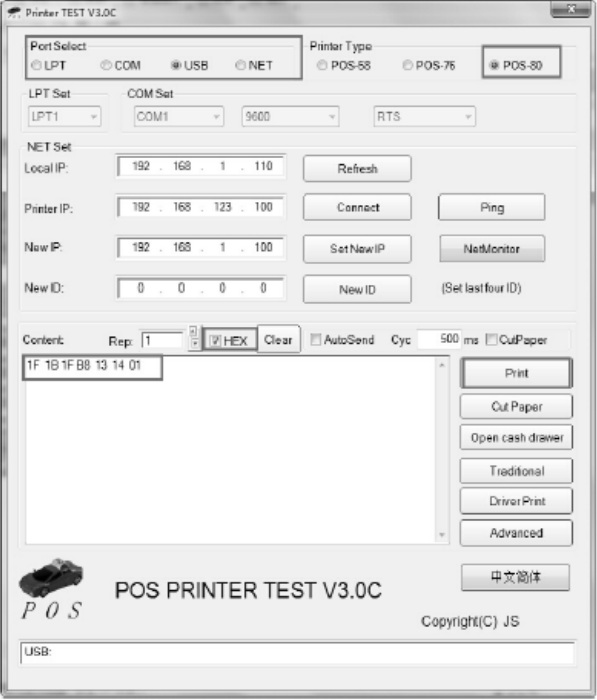

USB port and Virtual Com Port exchange command set (USB-poort en virtuele COM-poort wisselopdrachtenset)

Command code (Commandocode)
Decimal: 31 27 31 184 19 20 N
Hex: 1F 1B 1F B8 13 14 N
Description: (Beschrijving:) Via bovenstaande opdrachtensets kan de Real USB port (echte USB-poort) en Virtual Com Port (virtuele COM-poort) worden uitgewisseld
Range: (Bereik:) N=0 USB; N=1 Virtual Com Port (virtuele COM-poort).
(De printer moet dienovereenkomstig zijn aangesloten) Zoals weergegeven in de onderstaande afbeelding.

Driverinstallatie

Twee methoden:

1. Installeer de driver direct.
2. Afdrukken via poort direct.

Methode 1 - Installeer de driver onder WINDOWS OS

(Stappen zoals hieronder):

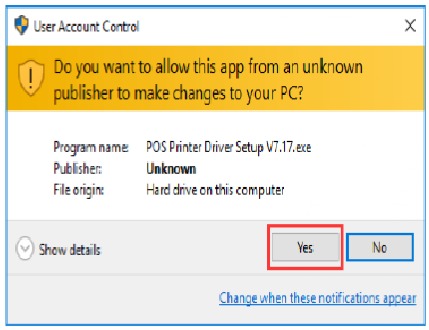

1. Dubbelklik op driver.

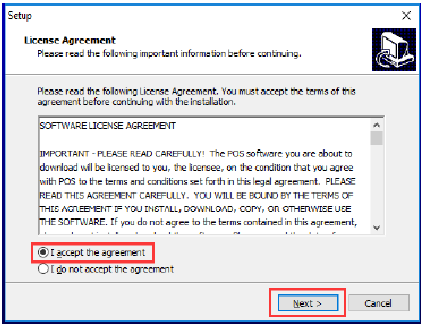

2. Selecteer: Ik accepteer de overeenkomst.

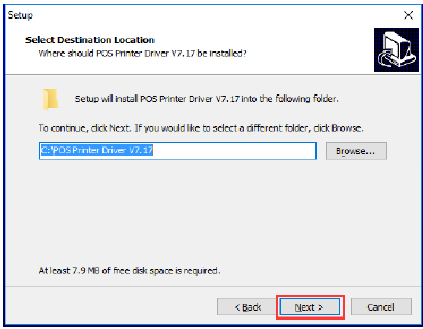

3. Standaard installatiemap.


4. Maak een snelkoppeling op het bureaublad.

5. Installeer volgens de onderstaande instructies:

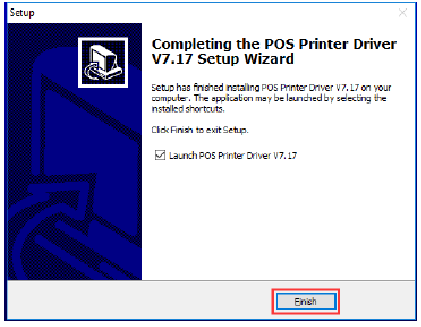

6. Voltooid.

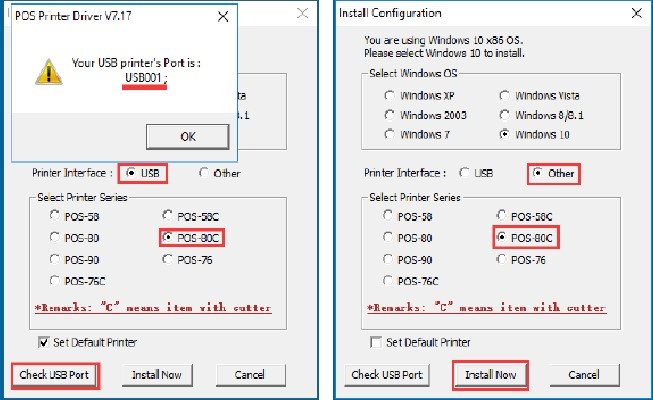

7. Kies de juiste poort, zoals hieronder weergegeven:

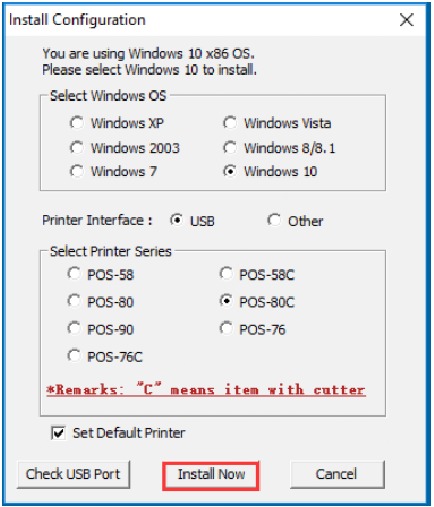

8. Kies de juiste serie, zoals hieronder weergegeven:

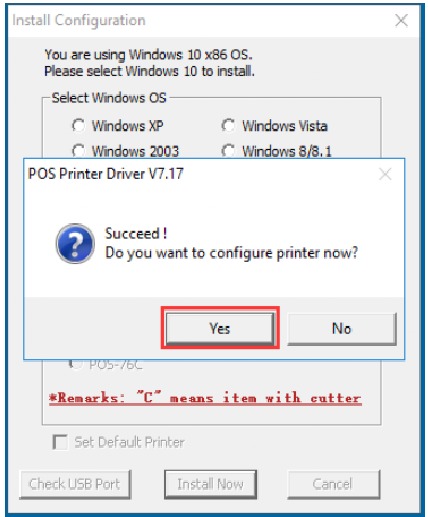

9. Klik op "OK" (OK) om de poort te configureren.

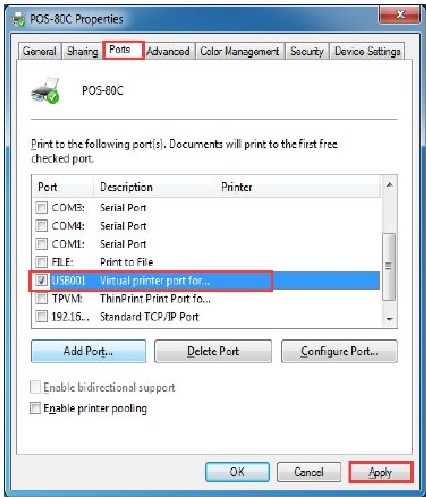

10. Kies de gedetecteerde USB001 en klik op Toepassen, zoals hieronder weergegeven:

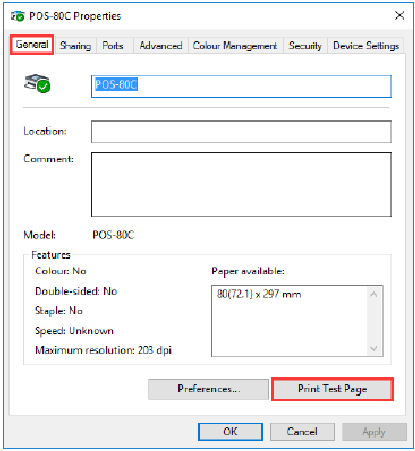

11. Selecteer Algemeen en druk een testpagina af.


Methode 2 - Direct afdrukken via poort

1. Het is niet nodig om een printerdriver te installeren. Kies direct een juiste poort (d.w.z. USB, LAN, Serieel, Parallel) in de software.
2. Afdrukken via de poort vereist opdrachten om de printer te bedienen, ESC/ POS-opdrachten zijn direct geïntegreerd.

Reiniging

Als een van de volgende situaties zich voordoet, reinig dan de printkop.

1. Afdrukken is niet helder
2. Elke verticale kolom is niet helder
3. Papierinvoer maakt lawaai.

Stappen voor het reinigen van de printkop

1. Schakel de printer uit, maak de stekker los. Open de bovenklep, haal de papierrol eruit.
2. Wacht tot de printkop is afgekoeld als deze net klaar is met afdrukken,
3. Reinig de printkop volledig met een wattenstaafje met alcohol (zonder water).
4. Sluit de bovenklep totdat de alcohol volledig is vervluchtigd.
5. Sluit de stroom weer aan en druk een zelftest af om te controleren of deze schoon is.

Let op:

1. Zorg ervoor dat de stroom is uitgeschakeld bij het onderhouden van de printer.
2. Raak het oppervlak van de printkop, de rol en de sensoren niet aan en bekrast ze niet.
3. Vermijd gas, aceton of andere organische oplosmiddelen.
4. Wacht tot de alcohol volledig is vervluchtigd, sluit de bovenklep en sluit de stroom weer aan. Probeer een zelftest af te drukken om er zeker van te zijn dat het goed werkt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
