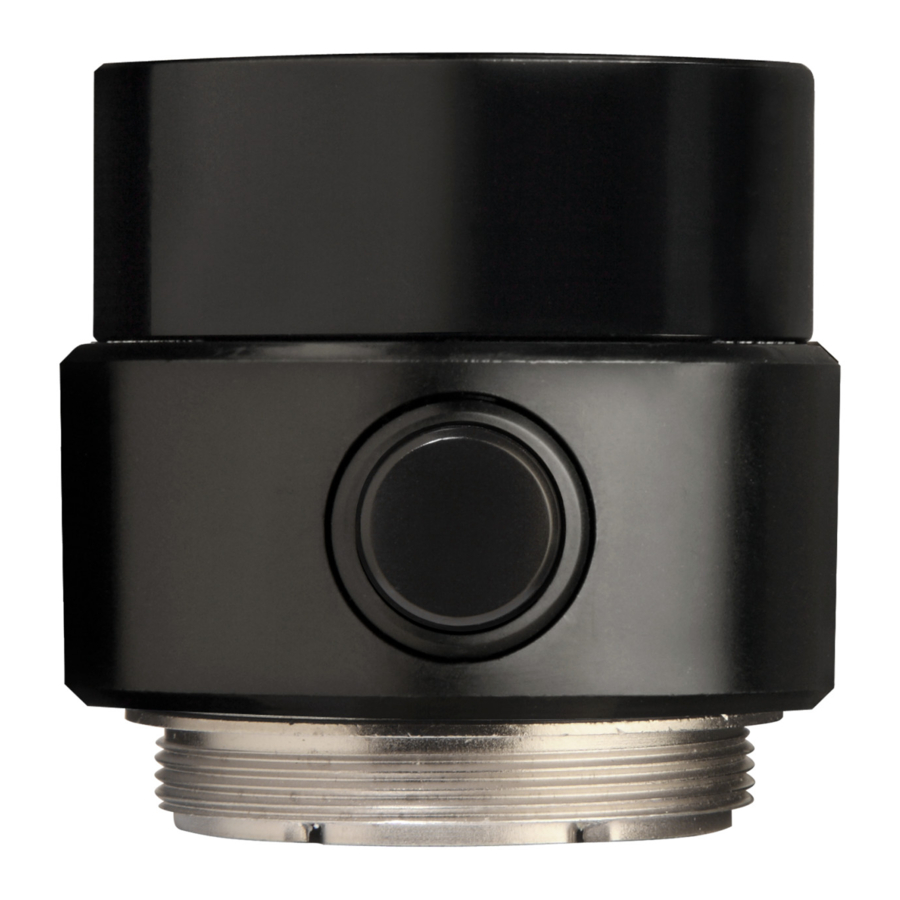

Shure ShowLink AD651B - Talk Switch Handleiding

Introductie

Het toevoegen van een talk switch aan de Axient Digital ADX-serie zenders voegt opties voor het op afstand via een drukknop routeren van de audio-uitgangen van Axient Digital AD4-ontvangers toe. Om audiorouting te activeren, houdt u de talk switch-knop ingedrukt.

Batterij installatie

Plaats de batterij om de talk switch van stroom te voorzien.

1. Druk op de ontgrendelingsknop om het batterijklepje te openen.
2. Plaats de batterij met de aangegeven polariteit.
3. Sluit het batterijklepje.

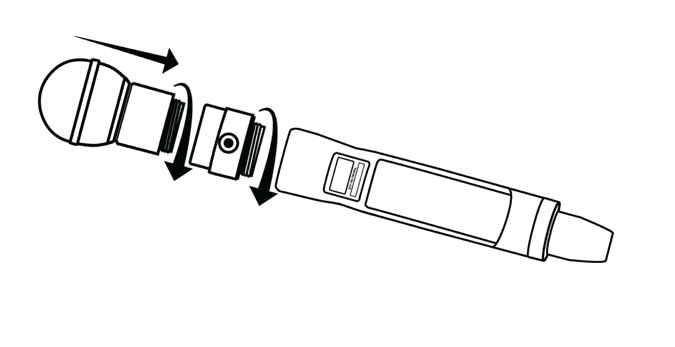

Switch installatie

1. Draai de microfooncartridge op de talk switch.
2. Draai de switch op de zenderbehuizing.
   Tip: Draai de switch-ring om deze uit te lijnen met het display.

De audio-uitgangsroutering van de ontvanger kiezen

Talk switch-routering wordt geconfigureerd in het kanaalmenu van de ontvanger.

Met de configuratieopties kunt u de volgende ontvangeruitgangen schakelen door op de knop te drukken:

• XLR
• TRS
• AES3
• Dante

1. Selecteer in het kanaalmenu van de ontvanger: Advanced (Geavanceerd) > Talk Switch/Output Routing (Talk Switch/Uitgangsroutering).
2. Gebruik het bedieningswiel om de opties voor uitgangsroutering te selecteren:
   • Normal (Normaal): De uitvoer volgt de On/Off (Aan/Uit)-selecties wanneer de knop wordt losgelaten. ◦ Pressed (Ingedrukt): De uitvoer volgt de On/Off (Aan/Uit)-selecties wanneer de knop wordt ingedrukt
3. Selecteer Exit (Afsluiten) om op te slaan en terug te keren naar het kanaalmenu.

Opmerking: In het getoonde voorbeeld zet het indrukken van de knop de XLR-uitgang aan en de TRS-uitgang uit.

Een talk switch toewijzen aan een zender

Om bediening op afstand mogelijk te maken, moet de talk switch worden toegewezen met behulp van de Talk Sw-parameter van het zendermenu.

1. Navigeer naar het menu Utilities (Hulpprogramma's) van de zender en selecteer Talk Sw.
2. Selecteer O om een talk switch toe te voegen.
3. Druk tweemaal op de talk switch-knop om de talk switch toe te wijzen. Het display toont de modelnaam van de talk switch om de toewijzing te bevestigen.
4. Druk op de talk switch-knop om de bediening te bevestigen. Het talk switch-pictogram en de batterijstatus verschijnen bij elke keer dat op de knop wordt gedrukt.

5. Selecteer X om af te sluiten (Exit).

Tip: Om een talk switch te ontkoppelen, markeert u de switch-naam in het zendermenu Talk Sw en selecteert u ⌄. Druk op O om te bevestigen.

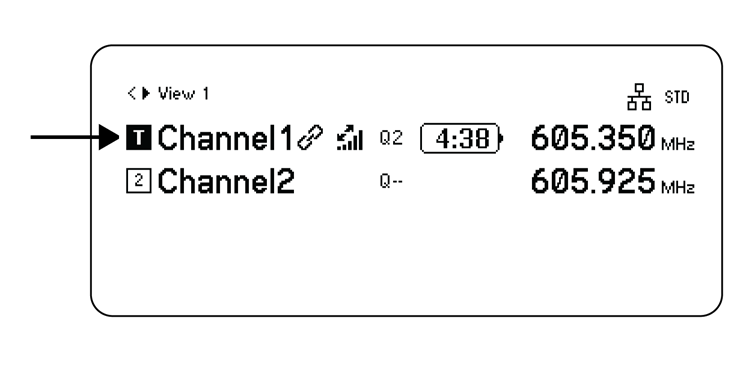

De audio-uitgang routeren met de talk switch

Wanneer de talk switch wordt ingedrukt, wordt de audio van de ontvanger naar de geselecteerde uitgang gerouteerd. Het loslaten van de switch brengt de routering terug naar de normale signaalpaden.

Tip: De kleur van het kanaalpictogram op het display van de ontvanger keert om wanneer de talk switch wordt ingedrukt.

Specificaties

Diameter
40 mm (1.57 in.) B.D.

Hoogte
39 mm (1.53 in.)

Gewicht (zonder batterijen)
57 g (2.0 oz.)

Behuizing
Aluminium

Knop
Gegoten Plastic

Batterijtype (niet inbegrepen)
SR44 of equivalent (1.55 V DC)
(Zilveroxide aanbevolen; vermijd zink-lucht types)

Bedrijfstemperatuurbereik
−18℃ (0℉) tot 42℃ (107.6℉)

De prestaties van knoopcelbatterijen zijn gevoelig voor extreme koude temperaturen (< 0C). Overweeg in deze omstandigheden Shure's AD651FOB te gebruiken voor toepassingen die talk switch-functionaliteit vereisen.

Opslagtemperatuurbereik
−29℃ (−20℉) tot 74℃ (165℉)

Batterijkenmerken kunnen dit bereik beperken
RF-uitgang

Zigbee Dual Conformal
Netwerktype IEEE 802.15.4

RF-uitgangsvermogen
-25 dBm EIRP

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. LEES deze instructies.
2. BEWAAR deze instructies.
3. NEEM alle waarschuwingen in acht.
4. VOLG alle instructies op.
5. Gebruik dit apparaat NIET in de buurt van water.
6. REINIG uitsluitend met een droge doek.
7. Blokkeer GEEN ventilatieopeningen. Houd voldoende afstand voor adequate ventilatie en installeer het apparaat overeenkomstig de instructies van de fabrikant.
8. Installeer het apparaat NIET in de buurt van warmtebronnen zoals open vuur, radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren. Plaats geen open vuurbronnen op het product.
9. Omzeil de veiligheidsfunctie van de gepolariseerde stekker of de aardingsstekker NIET. Een gepolariseerde stekker heeft twee pennen waarbij de ene pen breder is dan de andere. Een aardingsstekker heeft twee pennen en een derde aardingspen. De bredere pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, vraag dan een elektricien om het verouderde stopcontact te vervangen.
10. BESCHERM het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en de plaats waar het snoer uit het apparaat komt.
11. GEBRUIK UITSLUITEND door de fabrikant gespecificeerde hulpstukken/accessoires.
12. GEBRUIK het apparaat uitsluitend met een door de fabrikant gespecificeerd of bij het apparaat verkocht karretje, statief, driepoot, beugel of tafel. Wees bij gebruik van een karretje voorzichtig bij het verplaatsen van de karretje/apparaat-combinatie om letsel door omvallen te voorkomen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist als het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, als er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Stel het apparaat NIET bloot aan druppels en spatten. Plaats GEEN met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
16. De NETSTEKKER of een apparaatkoppeling moet gemakkelijk bedienbaar blijven.
17. Het geluidsniveau van het apparaat mag niet hoger zijn dan 70 dB(A).
18. Apparaten met een KLASSE I-constructie moeten worden aangesloten op een WANDCONTACTDOOS met een beschermende aarding.
19. Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.
20. Probeer dit product niet te wijzigen. Dit kan leiden tot persoonlijk letsel en/of productfalen.
21. Gebruik dit product binnen het gespecificeerde bedrijfstemperatuurbereik.

• Slik de batterij niet in, gevaar voor chemische brandwonden.
• Dit product bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kan dit ernstige interne brandwonden veroorzaken in slechts 2 uur en kan dit de dood tot gevolg hebben.
• Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, dient u onmiddellijk medische hulp in te roepen.
• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.
• Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
• Explosiegevaar als de batterij wordt vervangen door een onjuist type. Vervang de batterij alleen door hetzelfde of een gelijkwaardig type.
• Batterijen mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur of iets dergelijks.
• Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd servicepersoneel. Om het risico op elektrische schokken te verminderen, mag u geen ander onderhoud uitvoeren dan beschreven in de bedieningsinstructies, tenzij u hiervoor gekwalificeerd bent.
• Volg uw regionale recyclingprogramma voor batterijen, verpakkingen en elektronisch afval
