Shure A120S - Talk In-Line Switch Manual

Algemene beschrijving

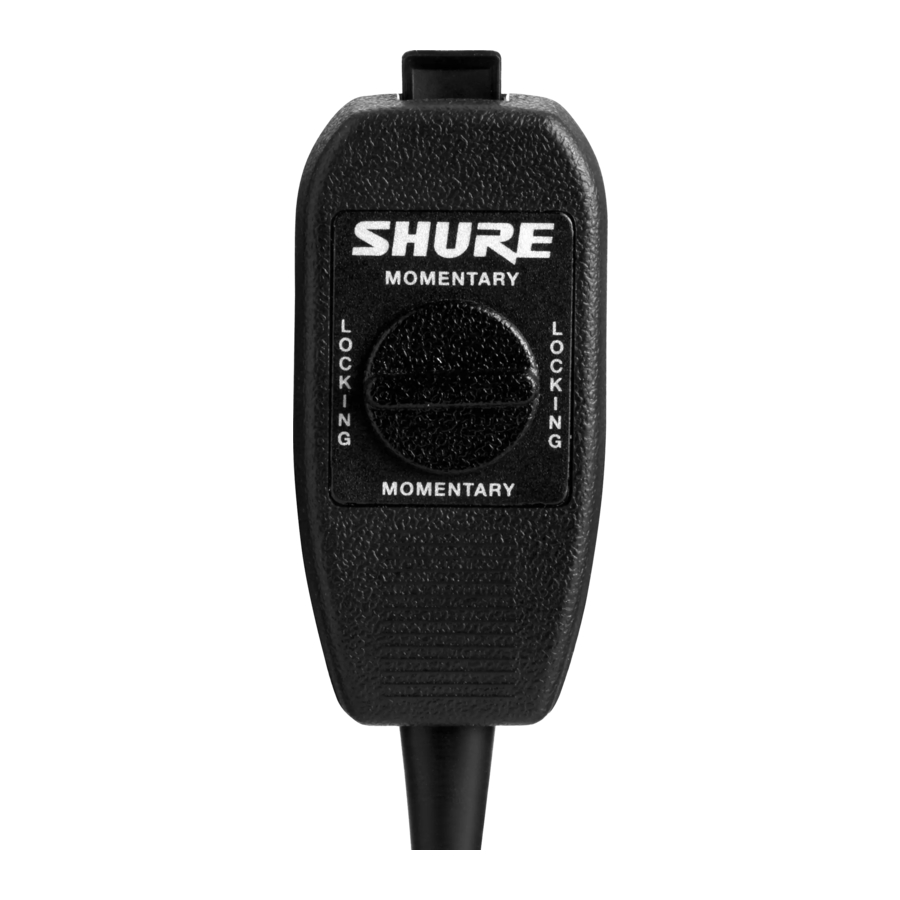

De A120S Accessory in-line schakelaar kan worden gebruikt om een Aan/Uit, Push-To-Talk (Indrukken Om Te Spreken), Cough Button (hoestknop), of Transmitter-Relay Keying functie toe te voegen aan een microfoon of ander apparaat met een nominale waarde tot 3 ampère AC (0,5 Adc) 125V, niet-inductieve belasting. De schakelaar heeft vergulde contacten voor betrouwbare prestaties, zelfs in laagspanningscircuits. De schakelaar is een double-pole doublethrow type voor maximale veelzijdigheid. De drukknop combineert met een draaiknop om ofwel een veerretour-kortstondige of vergrendelende werking te bieden.

De unit wordt geleverd met een krimpkous trekontlasting voor 6,4 mm (0,25 inch) diameter kabel en met een flexibele ontlasting voor kabels met een grote of kleine diameter. De permanent bevestigde riemclip kan op de behuizing in een van de vier posities worden gedraaid voor het meeste gebruiksgemak.

Bediening

De knop van de unit vergrendelen

De schakelknop kan worden vergrendeld door deze stappen te volgen:

1. Draai de draaiknop naar Vergrendeling.
2. Druk de schakelknop in.
3. Draai de knop naar Momentary (kortstondig).
   De knop blijft vergrendeld totdat de knop terug wordt gedraaid naar vergrendeling en de knop opnieuw wordt ingedrukt.

Unitinstallatie en bedrading

1. Knip voor dikkere kabels (bijv. één kabel met een diameter van 6,4 mm [0,25 inch] of twee kabels met een diameter van 3,8 mm [0,15 inch]) de onderkant van de flexibele ontlasting af bij de rib. Gebruik voor smallere kabels (bijv. één kabel met een diameter van 2,3 mm [0,39 inch]) de gehele flexibele ontlasting zoals geleverd. Leid de kabel(s) door de flexibele ontlasting.

   FLEXIBELE ONTLATSTING

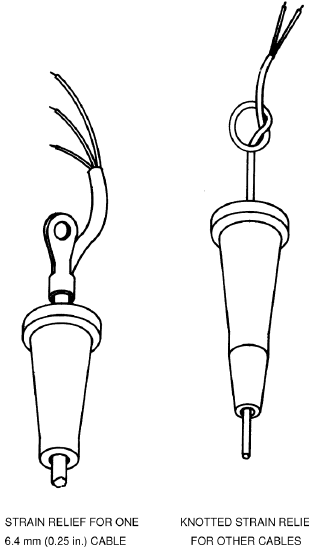

2. Krimp voor één kabel met een diameter van 6,4 mm (0,25 inch) de trekontlasting aan de kabel en zorg ervoor dat de oogje naar het ruwe uiteinde van de kabel is gericht. Laat voldoende ruwe kabel boven de trekontlasting over om het solderen van de afzonderlijke geleiders aan de schakelaarterminals mogelijk te maken.
   Maak voor alle andere kabels losjes een knoop in de kabel boven de flexibele ontlasting om een trekontlasting te vormen. Laat voldoende ruwe kabel boven de knoop over om het solderen van de afzonderlijke geleiders aan de schakelaarterminals mogelijk te maken.

3. Soldeer de geleiders aan de schakelaarterminals om de gewenste functie te verkrijgen (zie onderstaande afbeelding voor de schakelaarconfiguratie). Zorg ervoor dat u geen lange kale geleiders achterlaat die over de terminals kunnen lopen en onbedoelde verbindingen kunnen maken.
   Wanneer de schakelaar wordt gebruikt om verbindingen te maken in het midden van een kabel, is het erg belangrijk om de continuïteit in de kabelafscherming te behouden. Als hiervoor een las nodig is, zorg er dan voor dat deze is geïsoleerd van andere terminals, of u kunt een ongebruikte schakelaarterminal gebruiken om de verbinding te maken. Het achterlaten van de afscherming kan ongewenste brom in een circuit veroorzaken.

   TERMINALZIJDE VAN DE SCHAKELAAR

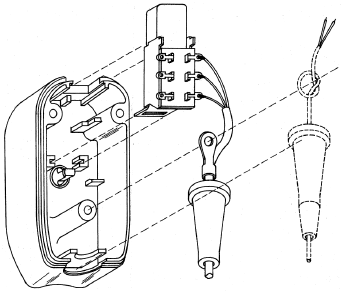

4. Zet de schakelaar in elkaar door het lipje aan de onderkant van de achterkant van de schakelaar in de gleuf in de bovenste voorkant van de behuizing te steken.

5. Steek de flens in de flexibele ontlasting in de gleuf tussen de onderkant van de behuizing en de kleine horizontale uitsteeksel.
6. Als de trekontlasting wordt gebruikt, lijn dan het gat uit met het gat in de middelste bobbel in de onderste voorkant van de behuizing. Lijn de kabel uit aan één kant van de bobbel.
   Als de kabel is geknoopt om een trekontlasting te bieden, kan de middelste bobbel in de behuizing door het midden van de knoop worden gestoken, waarbij de kabel aan de zijkant van de bobbel ligt.
7. Gebruik de drie meegeleverde schroeven om de achterkant van de behuizing aan de voorkant van de behuizing te bevestigen en zorg ervoor dat u geen draden beknelt. (Als de trekontlasting wordt gebruikt, zorg er dan voor dat deze wordt vastgehouden door de schroef door de onderste middenachterkant van de behuizing.)
