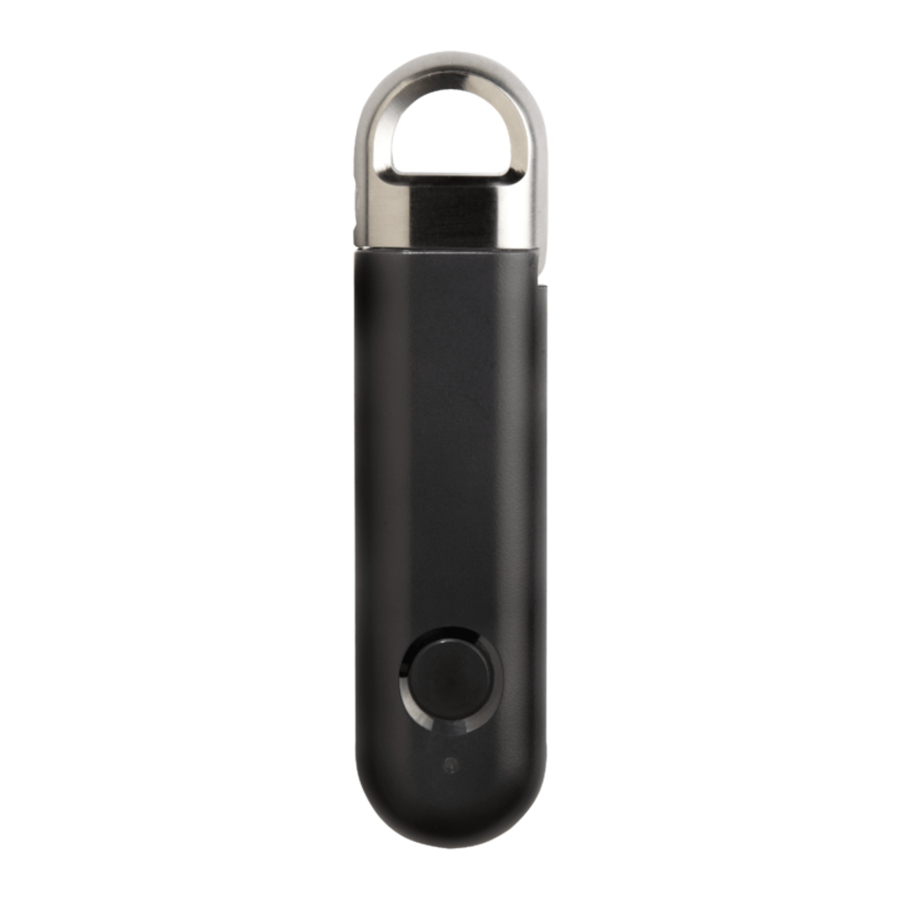

Shure AD651FOB - Talk Switch Handleiding

Introductie

Het toevoegen van een talk switch aan zenders uit de Axient Digital ADX-serie voegt opties voor het op afstand routeren met een drukknop toe voor de audio-uitgangen van Axient Digital AD4-ontvangers. Om audiorouting te activeren, houdt u de talk switch-knop ingedrukt.

Batterij Installatie

Installeer de batterij om de talk switch van stroom te voorzien.

1. Open de batterijklep.
2. Plaats de batterij met de polariteit zoals weergegeven.
3. Plaats de batterijklep terug.

De Audio-uitgangsroutering van de Ontvanger Kiezen

Talk switch-routering wordt geconfigureerd in het kanaalmenu van de ontvanger.

Met de configuratie-opties kunt u de volgende ontvangeruitgangen schakelen door op de knop te drukken:

• XLR
• TRS
• AES3
• Dante

1. Selecteer in het kanaalmenu van de ontvanger: Advanced (Geavanceerd) > Talk Switch/Output Routing (Talk Switch/Uitgangsroutering).
2. Gebruik het bedieningswiel om de opties voor uitgangsroutering te selecteren:
   • Normal (Normaal): Uitgang volgt de On/Off (Aan/Uit)-selecties wanneer de knop wordt losgelaten ◦ Pressed (Ingedrukt): Uitgang volgt de On/Off (Aan/Uit)-selecties wanneer de knop wordt ingedrukt
3. Selecteer Exit (Afsluiten) om op te slaan en terug te keren naar het kanaalmenu.

   Note: In the example shown, pressing the button turns on the XLR output and turns off the TRS output. (Opmerking: In het getoonde voorbeeld schakelt het indrukken van de knop de XLR-uitgang in en de TRS-uitgang uit.)

Een Talk Switch Toewijzen aan een Zender

Om bediening op afstand mogelijk te maken, moet de talk switch worden toegewezen met behulp van de parameter Talk Sw van het zendermenu.

1. Navigeer naar het menu Utilities (Hulpprogramma's) van de zender en selecteer Talk Sw.
2. Selecteer O om een talk switch toe te voegen.
3. Druk tweemaal op de talk switch-knop om de talk switch toe te wijzen. Het display toont de modelnaam van de talk switch om de toewijzing te bevestigen.
4. Druk op de talk switch-knop om de bediening te bevestigen. Het talk switch-pictogram en de batterijstatus verschijnen bij elke druk op de knop.

5. Selecteer X om af te sluiten.

Tip: Om een talk switch los te koppelen, markeert u de naam van de switch in het menu Talk Sw van de zender en selecteert u ⌄. Druk op O om te bevestigen.

De Audio-uitgang Routeren met de Talk Switch

Wanneer de talk switch wordt ingedrukt, wordt de audio van de ontvanger naar de geselecteerde uitgang geleid. Het loslaten van de switch brengt de routing terug naar de normale signaalpaden.

Tip: De kleur van het kanaalpictogram op het display van de ontvanger keert om wanneer de talk switch wordt ingedrukt.

Specificaties

Afmetingen
18 x 28 x 114 mm (0.71 x 1.10 x 4.50 in.) H x B x L

Gewicht (zonder batterijen)
37 g (1.3 oz.)

Behuizing
Gegoten Plastic

Knop
Gegoten Plastic

Batterijtype (niet inbegrepen)
AAA (1.5 V DC)

Bedrijfstemperatuurbereik
−18℃ (0℉) tot 49℃ (120.2℉)

Batterijkenmerken kunnen dit bereik beperken

Opslagtemperatuurbereik
−29℃ (−20℉) tot 74℃ (165℉)

Batterijkenmerken kunnen dit bereik beperken

RF-uitgang
Zigbee Dual Conformal

Netwerktype
IEEE 802.15.4

RF-uitgangsvermogen
-24 dBm EIRP

Werkbereik
3 m (10 ft)

Onder normale omstandigheden

Opmerking: Het werkelijke bereik is afhankelijk van RF-signaalabsorptie, reflectie en interferentie.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. LEES deze instructies.
2. BEWAAR deze instructies.
3. NEEM alle waarschuwingen in acht.
4. VOLG alle instructies op.
5. Gebruik dit apparaat NIET in de buurt van water.
6. REINIG uitsluitend met een droge doek.
7. Blokkeer GEEN ventilatieopeningen. Houd voldoende afstand voor adequate ventilatie en installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen, zoals open vuur, radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren. Plaats geen open vuurbronnen op het product.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of aardingsstekker NIET. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. Een aardingsstekker heeft twee pennen en een derde aardingspen. De breedste pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. BESCHERM het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. GEBRUIK UITSLUITEND hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. GEBRUIK uitsluitend met een wagen, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die samen met het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie wagen/apparaat om letsel door omvallen te voorkomen.
13. Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, gemorste vloeistof of gevallen voorwerpen in het apparaat, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Stel het apparaat NIET bloot aan druppels en spatten. Plaats GEEN met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat.
16. De NETSTEKKER of een apparaatkoppeling moet gemakkelijk te bedienen blijven.
17. Het geluid van het apparaat in de lucht mag niet hoger zijn dan 70 dB (A).
18. Apparaten met een KLASSE I-constructie moeten worden aangesloten op een WANDCONTACTDOOS met een beschermende aardingsaansluiting.
19. Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.
20. Probeer dit product niet te wijzigen. Dit kan leiden tot persoonlijk letsel en/of defecten aan het product.
21. Gebruik dit product binnen het gespecificeerde bedrijfstemperatuurbereik.

• Slik de batterij niet in, gevaar voor chemische verbranding.
• Dit product bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kan dit binnen 2 uur ernstige interne brandwonden veroorzaken en tot de dood leiden.
• Als u denkt dat er batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.
• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.
• Als het batterijvak niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
• Explosiegevaar als de batterij wordt vervangen door een verkeerd type. Vervang alleen door hetzelfde of een gelijkwaardig type.
• Batterijen mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
• Deze onderhoudsinstructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd onderhoudspersoneel. Om het risico op elektrische schokken te verminderen, mag u geen ander onderhoud uitvoeren dan beschreven in de bedieningsinstructies, tenzij u hiervoor gekwalificeerd bent.
• Volg uw regionale recyclingprogramma voor batterijen, verpakkingen en elektronisch afval

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Shure AD651FOB - Talk Switch Handleiding
