Shure ANI22 - Handleiding audionetwerkinterface

Aan de slag

Dit apparaat is voorzien van een browsergebaseerde webapplicatie waarmee audio- en netwerkeigenschappen kunnen worden beheerd. Na het voltooien van dit eenvoudige installatieproces kunt u:

• Toegang krijgen tot de webapplicatie om audio-instellingen en netwerkeigenschappen aan te passen
• Dante Controller-software gebruiken om verbinding te maken met andere Dante-apparaten en audio door te geven
• Aanvullende configuratie-informatie raadplegen

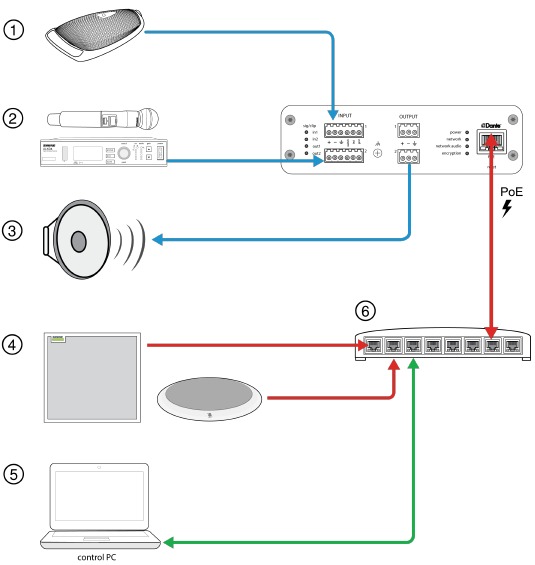

Verbinding maken met een netwerk

1. Gebruik een ethernetkabel (CAT5e of hoger) om de ANI22 aan te sluiten op een netwerkswitch.
   Opmerking: de netwerkswitch moet Power over Ethernet (PoE) bieden. Zorg ervoor dat u verbinding maakt met een PoE-poort, aangezien veel switches geen stroom leveren op alle poorten.
2. Sluit een computer aan op de netwerkswitch met een ethernetkabel

Toegang krijgen tot de webapplicatie

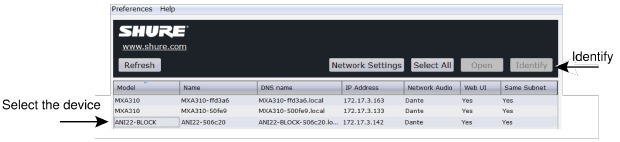

1. Download en installeer de Shure Device Discovery-applicatie (http://www.shure.com)
2. Open de Shure Device Discovery-applicatie
3. Dubbelklik op het apparaat om de webapplicatie te openen.

Tip: Als u meerdere Shure-apparaten instelt, gebruikt u de knop Identify (Identificeren) in de applicatie om de lampjes op het apparaat te laten knipperen.

Apparaten verbinden in Dante Controller-software

1. Download en installeer Dante Controller Software van http://www.audinate.com
2. Gebruik Dante Controller om verbindingen te maken met andere Dante-apparaten

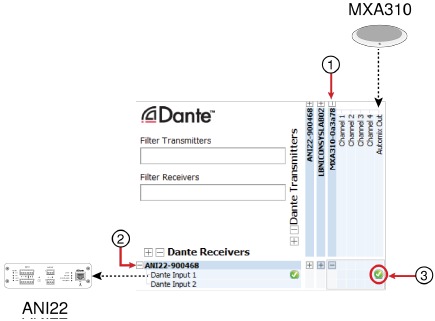

Voorbeeld: de ANI22 en Shure MXA310 verbinden

1. Zoek de MXA310 in de lijst met Dante-transmitters en selecteer het plusteken (+) om alle kanalen weer te geven.
2. Zoek de ANI22 in de lijst met Dante-receivers en selecteer het plusteken (+) om alle kanalen weer te geven.
3. Vink het vakje aan waar de MXA310 AUTOMIX OUT en de ANI22 DANTE INPUT 1 elkaar kruisen

Audio configureren

1. Sluit analoge apparatuur (zoals luidsprekers of draadloze microfoonsystemen) aan op de analoge in- en uitgangen. Raadpleeg het hardwaregedeelte in deze handleiding voor informatie over aansluitingen en LED-meting.

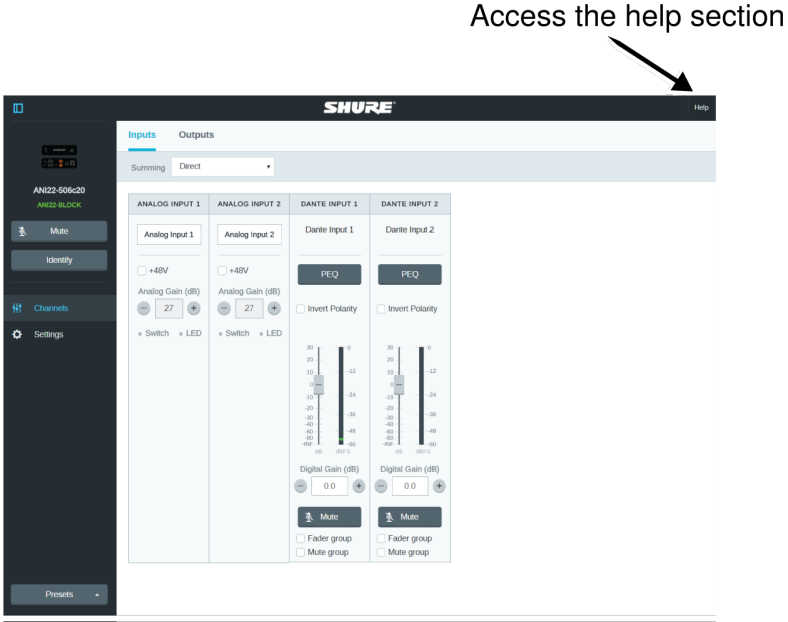

2. Pas in de ANI22-webapplicatie de in- en uitgangsniveaus aan en voer een geluidscontrole uit. Raadpleeg de Help-onderwerpen in de webapplicatie voor meer informatie.


Meer informatie verkrijgen

Nu de basisinstallatie is voltooid, zou u toegang moeten hebben tot de webapplicatie en audio moeten kunnen doorgeven tussen apparaten. Meer uitgebreide informatie is online en in het Help-gedeelte beschikbaar, waaronder:

• Het maximaliseren van de audiokwaliteit met de ingebouwde parametrische equalizer
• Commandostrings van externe besturingssystemen
• Systeemscenariodiagrammen
• Softwareconfiguratie
• Netwerkinformatie
• Probleemoplossing
• Vervangende onderdelen en accessoires

Algemene beschrijving

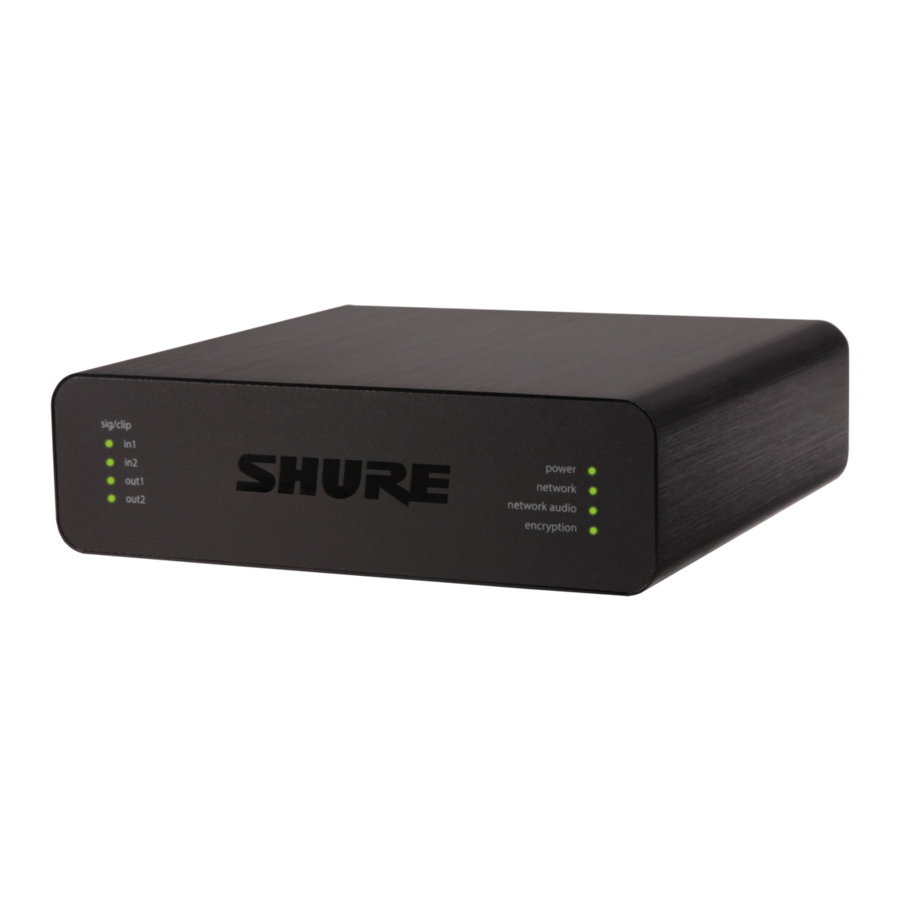

De Shure ANI22 Audio Network Interface biedt 2 kanalen Dante naar analoog en 2 kanalen analoog naar Dante-conversie. Een enkele interface biedt een eenvoudige manier om analoge apparatuur aan te sluiten op het audionetwerk, zoals draadloze microfoons, audioprocessors, videocodecs en luidsprekersystemen. Elke box is verkrijgbaar in XLR- en blokconnectorversies en gebruikt een enkele netwerkkabel om audio en stroom via Power over Ethernet (PoE) te transporteren. Een browsergebaseerde webapplicatie beheert audio- en netwerkinstellingen vanaf elke computer die is aangesloten op hetzelfde netwerk.

Hardware en installatie

Hardware

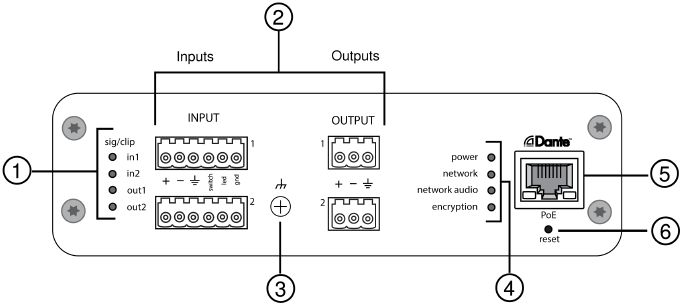

Model met blokconnector

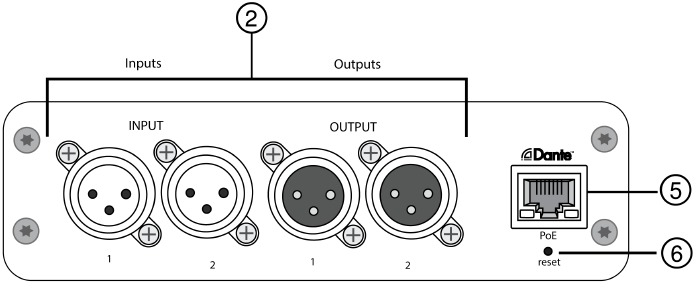

XLR-model

1. Signaal-/clipindicatoren
   Elke indicator correspondeert met een enkel kanaal. Analoge en digitale versterkingsaanpassingen worden uitgevoerd via de webapplicatie.

• Als een LED van een ingangskanaal rood wordt, verzwak dan het niveau van het bronapparaat om clipping in de ingangsfase te voorkomen.
• Als een LED van een uitgangskanaal rood wordt, verlaag dan de bijbehorende Digital Gain (dB) (digitale versterking (dB))-fader voor het Dante-kanaal onder het tabblad Input Channels (Ingangskanalen). Verlaag het uitgangsniveau (lijn/aux/mic) niet, aangezien elke clipping die op de LED wordt aangegeven, plaatsvindt vóór de laatste uitgangsniveau-fase.

LED-status	Audio-signaalniveau
Uit	minder dan -60 dBFS
Groen	-59 dBFS tot -24 dBFS
Geel	-23 dBFS tot -1 dBFS
Rood	0 dBFS of meer

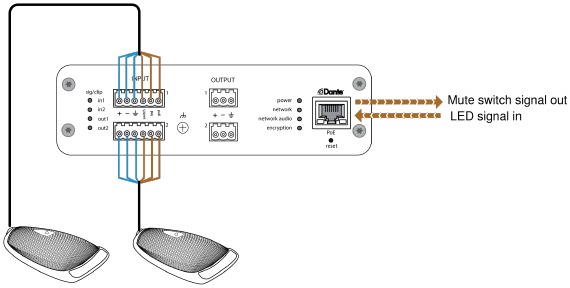

2. Audio- en logische verbindingen
   Opmerking: logische verbindingen zijn alleen aanwezig op de versie met blokconnector.

Pintoewijzingen blokconnector:
Ingang
	Audio +
	Audio -
	Audiogrond
switch	Logic Mute (logische demping) (verzonden vanaf microfoon)
led	Logic LED (logische LED) (ontvangen door microfoon)
gnd	Logische aarde
Uitgang
	Audio +
	Audio -
	Audiogrond
Pintoewijzingen XLR:
1	Aarde
2	Positief
3	Negatief

3. Aardingsschroef chassis
   Biedt een optionele aansluiting voor microfoonafschermingsdraad op de chassis-aarde.
4. LED-indicatoren
   Voeding: Power over Ethernet (PoE) aanwezig
   Opmerking: gebruik een PoE-injector als uw netwerkswitch geen PoE levert.
   Netwerk: Netwerkverbinding actief
   Netwerkaudio: Dante-audio aanwezig op het netwerk
   Opmerking: foutdetails zijn beschikbaar in het gebeurtenislogboek in de webapplicatie

LED-status	Activiteit
Uit	Geen actief signaal
Groen	Apparaat werkt succesvol
Rood	Er is een fout opgetreden. Raadpleeg het gebeurtenislogboek voor meer informatie.
Encryptie:
LED-status	Activiteit
Uit	Audio niet versleuteld
Groen	Succesvolle gecodeerde audioverbinding met een ander apparaat
Rood	Encryptiefout. Mogelijke oorzaken: Encryptie is ingeschakeld op het ene apparaat en niet op het andere Wachtwoordzin komt niet overeen

5. Dante-netwerkpoort
   Maakt verbinding met een netwerkswitch om Dante-audio te verzenden, terwijl Power over Ethernet (PoE) en gegevens van de besturingssoftware worden ontvangen. Zie het gedeelte Dante en netwerken voor meer informatie.
6. Resetknop
   Hiermee worden de apparaatinstellingen teruggezet naar de fabrieksinstellingen.

Power Over Ethernet (PoE)

Dit apparaat vereist PoE om te werken. Het is compatibel met zowel Klasse 0- als Klasse 3-PoE-bronnen.

Power over Ethernet wordt op een van de volgende manieren geleverd:

• Een netwerkswitch die PoE levert
• Een PoE-injectorapparaat

Apparaatidentificatie

Om de hardware te identificeren door de lampjes te laten knipperen, selecteert u de Identify (Identificeren)-knop in het gedeelte met apparaatopties.

Installatie en rackmontage

Er zijn twee montageoplossingen beschikbaar voor het installeren van de Audio Network Interface:
CRT1 19" Rack Tray (19-inch rackbak) (optioneel accessoire): ondersteunt maximaal 3 apparaten; monteerbaar in een rack of onder een tafel
Single-unit Mounting Tray (Montagebak voor één apparaat) (meegeleverd accessoire): ondersteunt één apparaat voor montage onder een tafel

De apparaten beveiligen

Gebruik de meegeleverde schroeven uit de montagehardwarekit om de Audio Network Interfaces te beveiligen. Audio Network Interfaces kunnen in beide richtingen worden gemonteerd. Steek de schroeven van onderen in de juiste gaten, volgens de volgende diagrammen:

Lijn de gaten uit zoals weergegeven voor het beveiligen van één apparaat in de montagebak voor één apparaat

Lijn de gaten uit zoals weergegeven voor het beveiligen van maximaal 3 apparaten in de 19-inch rackbak.

Rackoorconfiguratie

Een combinatie van maximaal 3 Audio Network Interfaces kan in een enkele 19-inch rackruimte worden gemonteerd. De verstelbare rackoren ondersteunen montage in een standaard apparatuurrack of onder een tafel.

Standaard 19-inch rackmontage

1. Lijn de oren uit met de montagegaten naar voren gericht.
2. Installeer de 3 schroeven die het oor aan de bak bevestigen, zoals weergegeven.


Montage onder de tafel

1. Lijn de oren uit met de montagegaten naar boven gericht.
2. Installeer de 3 schroeven die het oor aan de bak bevestigen, zoals weergegeven.


Installeren onder een tafel

1. Houd de bak op de gewenste locatie onder een tafel.
2. Gebruik een potlood om de locatie van de montagegaten op de tafel te markeren.
3. Boor 4 gaten voor de schroeven. De diameter van de gaten in de bak is 7,1 mm.
4. Installeer de componenten in de bak.
5. Installeer met 4 schroeven om de bak onder de tafel te bevestigen.

Reset

De resetknop bevindt zich in een klein gaatje in het achterpaneel. Gebruik een paperclip of een ander klein hulpmiddel om op de knop te drukken.
Er zijn twee hardware resetfuncties:
Netwerkreset (druk de knop 4-8 seconden in)
Reset alle Shure-besturings- en audionetwerk-IP-instellingen naar de fabrieksinstellingen

Volledige fabrieksreset (druk de knop langer dan 8 seconden in)
Herstelt alle netwerk- en Designer-instellingen naar de fabrieksinstellingen.

Opties voor softwarereset
Om instellingen eenvoudig terug te zetten zonder een complete hardware reset, gebruikt u een van de volgende opties:
Reboot Device (Apparaat opnieuw opstarten): schakelt het apparaat uit en weer in alsof het is losgekoppeld van het netwerk. Alle instellingen blijven behouden wanneer het apparaat opnieuw wordt opgestart.
Default Settings (Standaardinstellingen): Om de audio-instellingen terug te zetten naar de fabrieksconfiguratie (met uitzondering van apparaatnaam, IP-instellingen en wachtwoorden), selecteert u Load Preset (Voorinstelling laden) en kiest u de standaardinstellingen voorinstelling.

Optellen

De Audio Network Interface biedt kanaaloptelling om ingangssignalen te combineren en ze via één uitgangskanaal te verzenden. Dit maakt het mogelijk om alle kanalen naar een apparaat te sturen met een beperkt aantal Dante-ontvangerkanalen of analoge ingangen. De relatieve kanaalniveaus worden niet beïnvloed; de mix wordt opgeteld in het apparaat en via een enkel uitgangskanaal verzonden.

Opmerking: wanneer optellen is ingeschakeld, wordt een limiter geactiveerd om overbelasting van het signaal te voorkomen. De limiter heeft geen invloed op de directe uitgangen en heeft alleen invloed op het opgetelde signaal.

Standaard behandelt de ANI22 signalen op deze manier:

• Analoge ingang 1 → Dante-uitgang 1
• Analoge ingang 2 → Dante-uitgang 2
• Dante-ingang 1 → Analoge uitgang 1
• Dante-ingang 2 → Analoge uitgang 2

Om kanalen te combineren, selecteert u een van de optelopties in Channels (Kanalen) > Inputs (Ingangen).

Opteloptie	Signaalbestemming
1 + 2
Analoge ingang 1 + analoge ingang 2	Dante-uitgang 1
	Dante-uitgang 2
3 + 4
Opteloptie	Signaalbestemming
Dante-ingang 1 + Dante-ingang 2	Analoge uitgang 1
	Analoge uitgang 2
1 + 2 / 3 + 4
Analoge ingang 1 + analoge ingang 2	Dante-uitgang 1
	Dante-uitgang 2
Dante-ingang 1 + Dante-ingang 2	Analoge uitgang 1
	Analoge uitgang 2

3. Dante-ingang 1
4. Dante-ingang 2

Ingangsniveaus aanpassen

Niveaus voor analoge en Dante-kanalen kunnen worden aangepast op het tabblad Input (Ingang).

Dante-bronnen

1. Controleer het bronniveau voordat het de Network Interface (Netwerkinterface) bereikt:
   • Controleer of de netwerk-microfoons of andere Dante-bronnen werken op nominale uitgangsniveaus.
   • Niveaus voor Microflex Advance-microfoons kunnen worden aangepast via hun webapplicatie.
2. Pas de digital gain (digitale versterking) aan in de Network Interface (Netwerkinterface) webapplicatie:
   • Gebruik de faders of voer handmatig een versterkingswaarde in.
   • De digital gain (digitale versterking) past het niveau van het signaal aan voordat het de analoge circuits bereikt.
   • Stel deze niveaus zo hoog mogelijk in zonder het piekniveau (0 dB) op de meter te bereiken.

Analoge bronnen

Voordat u begint, controleert u of niveaus van de analoge apparaten met instelbare uitgangsniveaus op nominale niveaus werken. De analog gain (analoge versterking) past het niveau van het audiosignaal aan voordat het wordt omgezet van analoog naar digitaal. Het is instelbaar in stappen van 3 dB, met een totale versterking tot 51 dB.

1. Stem de instelling analog gain (analoge versterking) af op het inkomende signaalniveau:

Bronniveau	Versterkingsbereik
Lijn (+4 dBu)	0 tot +9 dB
Hulp (-10 dBV)	+9 tot +21 dB
Microfoon (varieert)	+21 tot +51 dB

2. De meters moeten pieken tussen -18 en -9 dB.
   Opmerking: Het wordt aanbevolen om wat extra headroom te laten om clipping te voorkomen als mobiele apparaten op bepaalde kanalen worden aangesloten.

Uitgangsniveaus aanpassen

Dante-uitgangen

De uitgangsniveaus worden geregeld door de Digital Gain (dB)-fader. Pas altijd de ingangsversterking aan vóór de uitgangsversterking. In de meeste gevallen resulteert het correct instellen van de analoge versterking in een geschikt uitgangsniveau. Bronnen met een stil signaal, zoals een microfoon met een lage gevoeligheid, hebben mogelijk wat Digital Gain (dB) nodig. Als de uitvoer clipt, gebruik dan de Digital Gain (dB)-fader om het signaal te verlagen.

Opmerking: als summing is ingeschakeld op de ingangskanalen, gebruikt u de Digital Gain (dB)- en Analog Gain (dB)-bedieningselementen in het gedeelte Input om de mix aan te passen.

Analoge uitgangen

Stem het uitgangsniveau van de netwerkinterface af op de ingangsgevoeligheid van het analoge apparaat:

• Line-niveau (0 dB)
• Aux-niveau (-20 dB)
• Microfoonniveau (-46 dB)

LED-signaal- en clippingindicatoren
Elk analoog uitgangskanaal heeft een bijbehorende led:
Groen: audiosignaal aanwezig
Rood: audiosignaal clipt en moet worden verzwakt.

Audio-instellingen

Kanaalhulpprogramma's

+48V (fantoomvoeding)
Levert +48 V fantoomvoeding aan het geselecteerde kanaal

Polariteitsomkering
Elk Dante-kanaal heeft een selectievakje om de polariteit van het ingangssignaal om te keren.

Analoge versterking
Past de versterking aan om het ingangssignaalniveau te optimaliseren voordat de analoge audio wordt omgezet in digitale audio.

Digitale versterking
Past het digitale signaalniveau aan om de signaalsterkte via het netwerk te optimaliseren.

Mute-groepen
Schakel het selectievakje Mute-groep in om het kanaal aan een groep toe te voegen. Het dempen van een kanaal binnen de Mute-groep dempt alle kanalen in de groep.

Fadergroepen
Schakel het selectievakje Fadergroep in om het kanaal aan een groep toe te voegen. Alle faders binnen de groep zijn gekoppeld en bewegen samen wanneer een enkele fader wordt aangepast.

Logische schakelaarindicator
Licht op wanneer een schakellogisch signaal wordt ontvangen door de audionetwerkinterface van een microfoon.
Opmerking: is alleen van toepassing op het model met blokconnector.

Logische led-indicator
Licht op wanneer een led-logisch signaal wordt ontvangen door de audionetwerkinterface via het netwerk van een besturingssysteem.
Opmerking: is alleen van toepassing op het model met blokconnector.

Meetopties (pre-gain en post-gain)

Elk Dante-kanaal bevat een meter om signaalniveaus (dBFS) te meten, die zich in de webapplicatie onder de ingangs- en uitgangssecties bevindt.

Pre-gain meting meet het signaalniveau zonder toegepaste digitale versterking. Het weerspiegelt wel analoge versterkingsaanpassingen op de twee ingangskanalen. Post-gain meting meet het signaal met zowel analoge als digitale versterking toegepast.

Om de meetinstelling te wijzigen, opent u het menu Instellingen, selecteert u het tabblad Algemeen en past u de meetinstelling aan.

Als het binnenkomende signaal instelbaar is (bijvoorbeeld draadloze microfoonsystemen), zorg er dan voor dat het zich op het nominale niveau bevindt voordat u de analoge versterking op de audionetwerkinterface aanpast.

Parametrische equalizer

Maximaliseer de audiokwaliteit door de frequentierespons aan te passen met de parametrische equalizer.
Algemene equalizertoepassingen:

• Spraakverstaanbaarheid verbeteren
• Ruisonderdrukking van HVAC-systemen of videoprojectoren
• Ruimte-onregelmatigheden verminderen
• Frequentierespons aanpassen voor versterkingssystemen

Als u Shure Designer-software gebruikt om uw systeem te configureren, raadpleeg dan de Designer-helpsectie voor meer informatie over dit onderwerp.

Filterparameters instellen

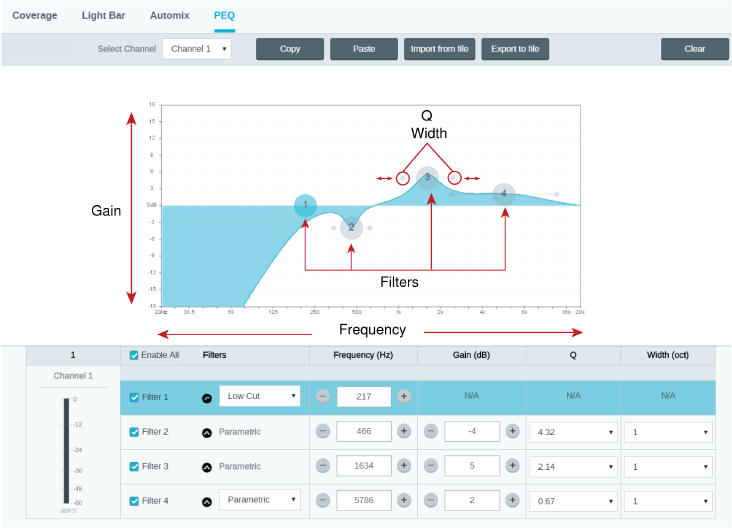

Pas de filterinstellingen aan door de pictogrammen in de frequentieresponsgrafiek te manipuleren of door numerieke waarden in te voeren. Schakel een filter uit met het selectievakje naast het filter.

Filtertype
Alleen de eerste en laatste band hebben selecteerbare filtertypen.

Parametrisch: verzwakt of versterkt het signaal binnen een aanpasbaar frequentiebereik

Low Cut: laat het audiosignaal onder de geselecteerde frequentie wegvallen

Low Shelf: verzwakt of versterkt het audiosignaal onder de geselecteerde frequentie

High Cut: laat het audiosignaal boven de geselecteerde frequentie wegvallen

High Shelf: verzwakt of versterkt het audiosignaal boven de geselecteerde frequentie

Frequentie
Selecteer de middenfrequentie van het filter om te knippen/versterken

Versterking
Past het niveau voor een specifiek filter aan (+/- 30 dB)

Q
Past het bereik van frequenties aan dat wordt beïnvloed door het filter. Naarmate deze waarde toeneemt, wordt de bandbreedte smaller.

Breedte
Past het bereik van frequenties aan dat wordt beïnvloed door het filter. De waarde wordt weergegeven in octaven.
Opmerking: De Q- en breedteparameters beïnvloeden de egalisatiecurve op dezelfde manier. Het enige verschil is de manier waarop de waarden worden weergegeven.

Kopiëren en plakken

Deze functies maken het eenvoudig om effectieve equalizerinstellingen van een eerdere installatie te gebruiken, of om de configuratietijd te versnellen.

Gebruik om snel dezelfde PEQ-instelling toe te passen op meerdere kanalen.

1. Selecteer het kanaal in het vervolgkeuzemenu in het PEQ-scherm.
2. Selecteer Kopiëren.
3. Selecteer in het vervolgkeuzemenu het kanaal waarop u de PEQ-instelling wilt toepassen en selecteer Plakken.

Importeren en exporteren

Gebruik om PEQ-instellingen op te slaan en te laden vanuit een bestand op een computer. Dit is handig voor het maken van een bibliotheek met herbruikbare configuratiebestanden op computers die worden gebruikt voor systeeminstallatie.

Exporteren
Kies een kanaal om de PEQ-instelling op te slaan en selecteer Exporteren naar bestand.

Importeren
Kies een kanaal om de PEQ-instelling te laden en selecteer Importeren uit bestand.

Equalizertoepassingen

De akoestiek van vergaderruimten varieert op basis van de grootte, vorm en bouwmaterialen van de ruimte. Gebruik de richtlijnen in de volgende tabel.

EQ-toepassing	Aanbevolen instellingen
Hoge tonen versterken voor verbeterde spraakverstaanbaarheid	Voeg een high-shelf-filter toe om frequenties hoger dan 1 kHz met 3-6 dB te versterken.
HVAC-ruisonderdrukking	Voeg een low-cut-filter toe om frequenties onder 200 Hz te verzwakken
Flutter-echo's en sissende geluiden verminderen	Identificeer het specifieke frequentiebereik dat de ruimte "prikkelt": Stel een smalle Q-waarde in Verhoog de versterking tot tussen +10 en +15 dB en experimenteer vervolgens met frequenties tussen 1 kHz en 6 kHz om het bereik van flutter-echo's of sissende geluiden te lokaliseren Verlaag de versterking bij de geïdentificeerde frequentie (begin tussen -3 en -6 dB) om het ongewenste ruimtegeluid te minimaliseren
Hol, resonant ruimtegeluid verminderen	Identificeer het specifieke frequentiebereik dat de ruimte "prikkelt": Stel een smalle Q-waarde in. Verhoog de versterking tot tussen +10 en +15 dB en experimenteer vervolgens met frequenties tussen 300 Hz en 900 Hz om de resonantiefrequentie te lokaliseren. Verlaag de versterking bij de geïdentificeerde frequentie (begin tussen -3 en -6 dB) om het ongewenste ruimtegeluid te minimaliseren.

Aangepaste voorinstellingen

Gebruik voorinstellingen om snel instellingen op te slaan en terug te halen. Er kunnen maximaal 10 voorinstellingen op elk apparaat worden opgeslagen om overeen te komen met verschillende zitopstellingen. Een voorinstelling slaat alle apparaatinstellingen op, behalve de apparaatnaam, IP-instellingen en wachtwoorden. Het importeren en exporteren van voorinstellingen in nieuwe installaties bespaart tijd en verbetert de workflow. Wanneer een voorinstelling is geselecteerd, wordt de naam boven het voorinstellingenmenu weergegeven. Als er wijzigingen worden aangebracht, verschijnt er een asterisk naast de naam.

Opmerking: Gebruik de standaardinstellingen voorinstelling om terug te keren naar de fabrieksconfiguratie (exclusief apparaatnaam, IP-instellingen en wachtwoorden).

Open het voorinstellingenmenu om de voorinstellingenopties weer te geven:

opslaan als voorinstelling:	Slaat instellingen op het apparaat op
voorinstelling laden:	Opent een configuratie van het apparaat
importeren uit bestand:	Downloadt een voorinstellingsbestand van een computer naar het apparaat. Bestanden kunnen worden geselecteerd via de browser of in het importvenster worden gesleept.
exporteren naar bestand:	Slaat een voorinstellingsbestand van het apparaat op een computer op

Mute-synchronisatie

Mute-synchronisatie zorgt ervoor dat alle aangesloten apparaten in een vergadersysteem tegelijkertijd en op het juiste punt in het signaalpad dempen of het dempen opheffen. De mute-status wordt gesynchroniseerd in de apparaten met behulp van logische signalen of USB-verbindingen.
Om mute-synchronisatie te gebruiken, moet u ervoor zorgen dat logica is ingeschakeld op alle apparaten.
De Optimize-workflow van Designer configureert alle benodigde mute-synchronisatie-instellingen voor u.

Compatibele Shure-logische apparaten:

• P300 (dempt ook ondersteunde softcodecs die via USB zijn aangesloten)
• ANIUSB-MATRIX (dempt ook ondersteunde softcodecs die via USB zijn aangesloten)
• IntelliMix Room-software (dempt ook ondersteunde softcodecs die via USB zijn aangesloten)
• MXA910
• MXA920
• MXA710
• MXA310
• Netwerk mute-knop
• ANI22-BLOCK
• ANI4IN-BLOCK
• Logisch ingeschakelde MX-microfoons aangesloten op ANI22-BLOCK of ANI4IN-BLOCK
  • MX392
  • MX395-LED
  • MX396
  • MX405/410/415

Om mute-synchronisatie te gebruiken, sluit u een logisch ingeschakelde microfoon uit de MX-serie aan op een ANI4IN-BLOCK of ANI22-BLOCK.

Opmerking: Raadpleeg de microfoongidsen voor meer informatie over het inschakelen van logica op microfoons.

Voor hulp bij specifieke mute-synchronisatie-implementaties, raadpleeg onze FAQ's.

Aansluitingen en signaalstroom

1. Analoge ingang met logische aansluiting (MX392)
   Naast het uitvoeren van het audiosignaal, beschikt deze grensvlakmicrofoon over drie extra draadkabels voor logische aansluitingen. Hierdoor kan de schakelaar op de microfoon een logisch mute-signaal naar andere apparatuur op het netwerk sturen en een logisch LED-besturingssignaal ontvangen.
2. Analoge ingangsbronnen
   Analoge bronnen, zoals draadloze microfoons, maken verbinding met de analoge ingang
3. Analoge uitvoerapparaten
   Luidsprekers, versterkers of opnameapparaten maken verbinding met de analoge lijnuitgang
4. Dante-apparatuur
   Dante-microfoons, zoals de Shure Microflex Advance-plafond- en tafelarrays, maken verbinding met de netwerkswitch en kunnen worden gerouteerd met behulp van Dante Controller-software.
5. Besturings-CPU
   Een computer die is aangesloten op het netwerk, heeft toegang tot de webapplicatie om de kanaalniveaus en -verwerking te regelen.
6. Netwerkswitch
   De netwerkswitch biedt Power over Ethernet (PoE) aan de ANI22 en ondersteunt tegelijkertijd alle andere Dante-audioapparatuur.

Logische toepassingen

De blokconnector-ingangen hebben drie logische signaalaansluitingen. Logische signalen worden omgezet in Ethernet-commandostrings en verzonden en ontvangen door elk apparaat (zoals een echo-onderdrukker of besturingssysteem) dat Ethernet-commandostrings ondersteunt.

In dit diagram zijn Shure MX392 Microflex-microfoons aangesloten op de audionetwerkinterface. De mute-knop op elke microfoon stuurt een logisch signaal (schakelaar) om andere audioapparatuur te dempen. De microfoons ontvangen logische signalen (LED), zodat het gedrag van de microfoon-LED de status van het hele audiosysteem weergeeft.

Encryptie

Audio wordt gecodeerd met de Advanced Encryption Standard (AES-256), zoals gespecificeerd door de publicatie FIPS-197 van het US Government National Institute of Standards and Technology (NIST). Shure-apparaten die encryptie ondersteunen, vereisen een wachtwoordzin om verbinding te maken. Encryptie wordt niet ondersteund bij apparaten van derden.

Encryptie activeren:

1. Open het menu Settings en selecteer het tabblad General.
2. Selecteer Enable Encryption (Encryptie inschakelen).
3. Voer een wachtwoordzin in. Alle apparaten moeten dezelfde wachtwoordzin gebruiken om een gecodeerde verbinding tot stand te brengen.

Voor encryptie moeten alle Shure-apparaten in het netwerk encryptie gebruiken.

Als u Shure Designer-software gebruikt om uw systeem te configureren, raadpleegt u het helpgedeelte van Designer voor meer informatie over dit onderwerp.

Netwerken en Dante

Dante-zendflows

Dit apparaat ondersteunt maximaal twee zendflows en twee ontvangstflows. Een enkele flow bestaat uit maximaal vier kanalen, via een unicast- of multicast-transmissie.

• Een unicast-flow is een point-to-point-verbinding tussen twee apparaten, die maximaal vier kanalen per flow ondersteunt.
• Een multicast-flow is een één-op-veel-transmissie, die het verzenden van maximaal vier kanalen naar meerdere ontvangende apparaten via het netwerk ondersteunt.

Shure Device-applicaties
Dit apparaat kan verbinding maken met maximaal twee Dante-apparaten.
De Shure MXA310, ANI22, ANIUSB-MATRIX en ANI4IN ondersteunen multicast-transmissie. Dit betekent dat flows naar meerdere apparaten kunnen worden verzonden -- zoveel als het netwerk kan ondersteunen. Bij gebruik van unicast-flows kan elk van deze apparaten verbinding maken met maximaal twee Dante-ontvangerapparaten.
De Shure ANI4OUT maakt verbinding met maximaal twee Dante-zenderapparaten.

Apparaatnamen naar het Dante-netwerk pushen

Om een apparaatnaam te verzenden die in Dante Controller moet verschijnen, gaat u naar Settings>General en voert u een Device Name (Apparaatnaam) in. Selecteer Push to Dante (Pushen naar Dante) om de naam te verzenden zodat deze op het netwerk verschijnt.

Opmerking: namen verschijnen in Dante Controller met "-d" eraan vast.

Compatibiliteit met Dante Domain Manager

Dit apparaat is compatibel met Dante Domain Manager-software (DDM). DDM is software voor netwerkbeheer met gebruikersauthenticatie, op rollen gebaseerde beveiliging en auditfuncties voor Dante-netwerken en producten met Dante.

Aandachtspunten voor Shure-apparaten die door DDM worden beheerd:

• Als u Shure-apparaten aan een Dante-domein toevoegt, stelt u de lokale controller-toegang in op Read Write (Lezen/schrijven). Anders hebt u geen toegang tot de Dante-instellingen, kunt u geen fabrieksreset uitvoeren of de apparaatfirmware bijwerken.
• Als het apparaat en DDM om welke reden dan ook niet via het netwerk kunnen communiceren, kunt u de Dante-instellingen niet beheren, geen fabrieksreset uitvoeren of de apparaatfirmware bijwerken. Wanneer de verbinding is hersteld, volgt het apparaat het beleid dat ervoor is ingesteld in het Dante-domein.
• Als Dante-apparaatvergrendeling is ingeschakeld, DDM offline is of de configuratie van het apparaat is ingesteld op Prevent (Voorkomen), zijn sommige apparaatinstellingen uitgeschakeld. Dit omvat: Dante-encryptie, MXW-koppeling, AD4 Dante bladeren en Dante cue, en SCM820-koppeling.

QoS-instellingen (Quality of Service)

QoS-instellingen wijzen prioriteiten toe aan specifieke gegevenspakketten op het netwerk, waardoor een betrouwbare audioweergave op grotere netwerken met veel verkeer wordt gegarandeerd. Deze functie is beschikbaar op de meeste beheerde netwerkswitches. Hoewel niet vereist, wordt het toewijzen van QoS-instellingen aanbevolen.

Opmerking: Coördineer wijzigingen met de netwerkbeheerder om onderbrekingen van de service te voorkomen.

Om QoS-waarden toe te wijzen, opent u de switch-interface en gebruikt u de volgende tabel om aan Dante gekoppelde wachtrijwaarden toe te wijzen.

• Wijs de hoogst mogelijke waarde toe (in dit voorbeeld weergegeven als 4) voor tijdkritische PTP-gebeurtenissen
• Gebruik aflopende prioriteitswaarden voor elk resterend pakket.

Dante QoS-prioriteitswaarden

Priority	Usage	DSCP Label	Hex	Decimal	Binary
High (4)	Time-critical PTP events	CS7	0x38	56	111000
Medium (3)	Audio, PTP	EF	0x2E	46	101110
Low (2)	(gereserveerd)	CS1	0x08	8	001000
None (1)	Overig verkeer	BestEffort	0x00	0	000000

Opmerking: Switchbeheer kan variëren per fabrikant en switchtype. Raadpleeg de producthandleiding van de fabrikant voor specifieke configuratiedetails.

Ga voor meer informatie over Dante-vereisten en netwerken naar www.audinate.com.

Netwerkterminologie

PTP (Precision Time Protocol): Wordt gebruikt om klokken op het netwerk te synchroniseren
DSCP (Differentiated Services Code Point): Gestandaardiseerde identificatiemethode voor gegevens die worden gebruikt in laagniveau 3 QoS-prioritering

IP-poorten en -protocollen

Shure Control
Port	TCP/UDP	Protocol	Description	Factory De fault
21	TCP	FTP	Required for firmware updates (otherwise closed)	Closed
22	TCP	SSH	Secure Shell Interface	Closed
23	TCP	Telnet	Not supported	Closed
53	UDP	DNS	Domain Name System	Closed
67	UDP	DHCP	Dynamic Host Configuration Protocol	Open
68	UDP	DHCP	Dynamic Host Configuration Protocol	Open
80*	TCP	HTTP	Required to launch embedded web server	Open
443	TCP	HTTPS	Not supported	Closed
2202	TCP	ASCII	Required for 3rd party control strings	Open
5353	UDP	mDNS †	Required for device discovery	Open
5568	UDP	SDT (multicast) †	Required for inter-device communication	Open
57383	UDP	SDT (unicast)	Required for inter-device communication	Open
8023	TCP	Telnet	Debug console interface	Closed
8180	TCP	HTML	Required for web application (legacy firmware only)	Open
8427	UDP	SLP (multicast) †	Required for inter-device communication	Open
64000	TCP	Telnet	Required for Shure firmware update	Open

*Deze poorten moeten open staan op de pc of het controlesysteem om via een firewall toegang te krijgen tot het apparaat.
^†Deze protocollen vereisen multicast. Zorg ervoor dat multicast correct is geconfigureerd voor uw netwerk.
Raadpleeg de website van Audinate voor informatie over poorten en protocollen die door Dante audio worden gebruikt.

Gebeurtenislogboek

Het gebeurtenislogboek biedt een gedetailleerd overzicht van de activiteit vanaf het moment dat het apparaat wordt ingeschakeld. Het logboek verzamelt maximaal 1.000 activiteitsitems en voorziet deze van een tijdstempel ten opzichte van de laatste keer dat de stroom is uitgevallen. De items worden opgeslagen in het interne geheugen en worden niet gewist wanneer de stroom van het apparaat wordt uitgeschakeld. De functie Export maakt een CSV-document (door komma's gescheiden waarden) om de logboekgegevens op te slaan en te sorteren.

Raadpleeg het logboekbestand voor details bij het oplossen van problemen of het raadplegen van Shure Systems Support.

Het gebeurtenislogboek bekijken:

1. Open het menu Help
2. Selecteer View Event Log (Gebeurtenislogboek bekijken)

Ernstniveau

Information
Een actie of gebeurtenis is succesvol voltooid

Warning
Een actie kan niet worden voltooid, maar de algehele functionaliteit is stabiel

Error
Er is een probleem opgetreden dat de functionaliteit kan belemmeren.

Logboekdetails

Description
Biedt details over gebeurtenissen en fouten, inclusief IP-adres en subnetmasker.

Time Stamp
Stroomcycli: dagen: uren: minuten: seconden sinds de meest recente opstart.

Event ID
Geeft het gebeurtenistype aan voor interne referentie.

Tip: Gebruik het filter om de resultaten te verfijnen. Selecteer een categoriehoofding om het logboek te sorteren.

Commandostrings gebruiken

Dit apparaat ontvangt logische commando's via het netwerk. Veel parameters die via Designer worden beheerd, kunnen worden beheerd met behulp van een controlesysteem van derden, met behulp van de juiste commandostring.

Algemene toepassingen:

• Dempen
• LED-kleur en -gedrag
• Presets laden
• Niveaus aanpassen

Een volledige lijst met commandostrings is beschikbaar op:
pubs.shure.com/command-strings/ANI22.

Specificaties

Algemeen

Analoge aansluitingen
Ingangen	Actief gebalanceerd	ANI22-XLR	(2) XLR-connector
		ANI22-BLOCK	(2) 6-pins blokconnector
Uitgangen	Impedantie gebalanceerd	ANI22-XLR	(2) XLR-connector
		ANI22-BLOCK	(2) 3-pins blokconnector

Netwerkaansluitingen (Dante Digital Audio)
(1) RJ45
Aantal kanalen: 2 ingangen, 2 uitgangen

Polariteit
Niet-inverterend, elke ingang naar elke uitgang

Fantoomvoeding
selecteerbaar per kanaal
+48 V

Stroomvereisten
Power over Ethernet (PoE), klasse 0. (PoE Plus-compatibel).

Stroomverbruik
11 W, maximum

Gewicht
672 g (1,5 lbs)

Afmetingen
H x B x D
4 x 14 x 12,8 cm (1,6 x 5,5 x 5,0 inch)

Besturingssoftware
HTML5 browsergebaseerd

Bedrijfstemperatuurbereik
−6,7 °C (20 °F) tot 40 °C (104 °F)

Opslagtemperatuurbereik
−29 °C (20 °F) tot 74 °C (165 °F)

Thermisch vermogensverlies
Maximum	12,1 W (41,3 BTU/uur)
typisch	9,8 W (33,7 BTU/uur)

Audio

Frequentiebereik
±1 dB
20 tot 20.000 Hz

Dante digitale audio
Samplingfrequentie	48 kHz
Bitdiepte	24
Latentie
Exclusief Dante-latentie	Analoog naar Dante	0,35 ms
	Dante naar analoog	0,71 ms

analoog versterkingsbereik
Instelbaar in stappen van 3 dB
51 dB

Dynamisch bereik (analoog naar Dante)
20 Hz tot 20 kHz, A-gewogen, typisch
113 dB

Equivalent ingangsruis
20 Hz tot 20 kHz, A-gewogen, ingang afgesloten met 150 Ω

Analoge versterkingsinstelling = +0 dB	93 dBV
Analoge versterkingsinstelling = +27 dB	119 dBV
Analoge versterkingsinstelling = +51 dB	130 dBV

Totale harmonische vervorming
@ 1 kHz, 0 dBV-ingang, 0 dB analoge versterking
<0,05%

Common Mode Rejection Ratio
150 Ω gebalanceerde bron @ 1 kHz
>70 dB

Ingangsimpedantie
5 kΩ

Uitgangsimpedantie
150 Ω

Ingangskniplevel
Analoge versterkingsinstelling = +0 dB		+20 dBV
Analoge versterkingsinstelling = +27 dB		7 dBV
Analoge versterkingsinstelling = +51 dB		-31 dBV
Analoog uitgangsniveau
Selecteerbaar	Line	0 dB
	Aux	-20 dB
	Mic	-46 dB
Ingebouwde digitale signaalverwerking
Per kanaal	Equalizer (4-bands parametrisch, alleen Dante-kanalen), dempen, limiter, versterking (bereik van -140 dB)
Systeem	Kanaalsomming

Netwerken

Kabelvereisten
Cat 5e of hoger (afgeschermde kabel aanbevolen)

Accessoires

Meegeleverde accessoires
Hardwarekit (XLR-model)	90A29254
Hardwarekit (blokconnectormodel)	90B33522
Montagebeugel (1/3 rackunit)	53A27742
Optionele accessoires en vervangingsonderdelen
19" rack tray	CRT1

Neem contact op met de klantenondersteuning

Niet gevonden wat u zocht? Neem contact op met onze klantenondersteuning voor hulp.

Veiligheidsinformatie

1. LEES deze instructies.
2. BEWAAR deze instructies.
3. NEEM alle waarschuwingen in acht.
4. VOLG alle instructies op.
5. GEBRUIK dit apparaat NIET in de buurt van water.
6. REINIG uitsluitend met een droge doek.
7. Blokkeer GEEN ventilatieopeningen. Houd voldoende afstand voor adequate ventilatie en installeer conform de instructies van de fabrikant.
8. Installeer NIET in de buurt van warmtebronnen, zoals open vuur, radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren. Plaats geen open vuurbronnen op het product.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of aardingsstekker NIET. Een gepolariseerde stekker heeft twee pinnen waarvan er één breder is dan de andere. Een aardingsstekker heeft twee pinnen en een derde aardingspin. De breedste pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. BESCHERM het netsnoer zodat er niet op kan worden gelopen of dat het bekneld kan raken, vooral bij stekkers, contactdozen en het punt waar ze uit het apparaat komen.
11. GEBRUIK UITSLUITEND hulpstukken/accessoires die zijn gespecificeerd door de fabrikant.
12. GEBRUIK uitsluitend met een kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant of die wordt verkocht met het apparaat. Wees voorzichtig bij het verplaatsen van de combinatie van kar/apparaat om letsel door omvallen te voorkomen.

13. HAAL de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Stel het apparaat NIET bloot aan druppels en spatten. Plaats GEEN objecten gevuld met vloeistoffen, zoals vazen, op het apparaat.
16. De NETSTEKKER of een apparaatkoppeling moet gemakkelijk bedienbaar blijven.
17. Het geluidsniveau van het apparaat mag niet hoger zijn dan 70 dB (A).
18. Apparaten met een KLASSE I-constructie moeten worden aangesloten op een WANDCONTACTDOOS met een beschermende aardingsaansluiting.
19.
    Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.
20. Probeer dit product niet te wijzigen. Als u dit wel doet, kan dit leiden tot persoonlijk letsel en/of defecten aan het product.
21. Gebruik dit product binnen het gespecificeerde bedrijfstemperatuurbereik.

	Dit symbool geeft aan dat er in dit apparaat sprake is van een gevaarlijke spanning die een risico op elektrische schokken vormt.
	Dit symbool geeft aan dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit apparaat staan.

Referenties

• Shure: Microfoons, draadloze microfoons, in-ear monitoring, oortelefoons, hoofdtelefoons
• Audinate - Maker of Dante, Pro AV's Leading Networking Technology
• IntelliMix P300 - Audio Conferencing Processor - Shure USA
• ANIUSB-MATRIX - ANIUSB-MATRIX USB Audio Network Interface with Matrix Mixing - Shure USA
• IntelliMix® Room - Audio Processing Software - Shure USA
• Service
• Which network ports does Dante use? | Audinate | FAQs
• ANI22 Command Strings

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Shure ANI22 - Handleiding audionetwerkinterface

Beschikbare talen
