Shure ANI4IN - Handleiding audionetwerkinterface

Overzicht

Algemene beschrijving

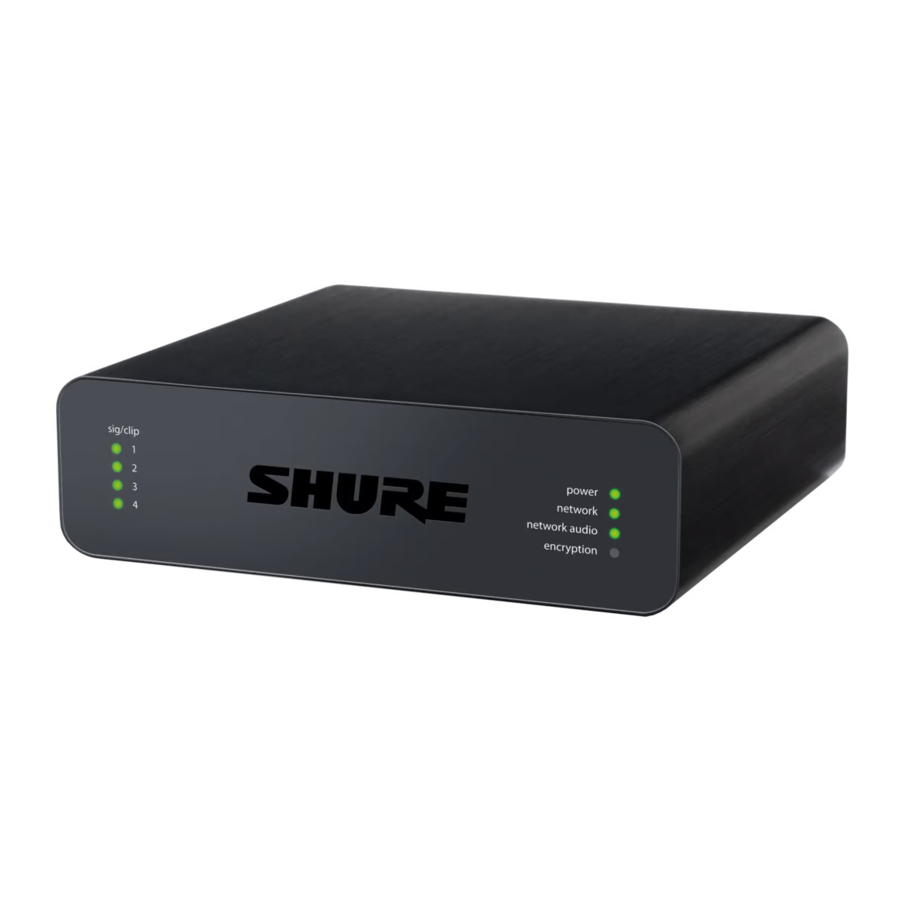

De Shure ANI4IN audionetwerkinterface converteert 4 analoge audiokanalen in onafhankelijke digitale audiokanalen op een Dante^™-netwerk. Microfoon-, aux- en lijnniveau-apparaten worden ondersteund, met instelbare versterking en +48V fantoomvoeding voor elk kanaal. In genetwerkte conferentiesystemen biedt de audionetwerkinterface een eenvoudige manier om analoge apparatuur op het audionetwerk aan te sluiten, zoals draadloze microfoons. De webapplicatie regelt de signaalroutering en kanaalinstellingen vanaf elke computer die is verbonden met hetzelfde netwerk.

Modelvarianten

ANI4IN-XLR: Vier XLR-ingangen (alleen gebalanceerde audio)

ANI4IN-BLOCK: Vier 6-pins blokconnector-ingangen (gebalanceerde audio- en logische verbindingen)

Hardware en installatie

Hardware

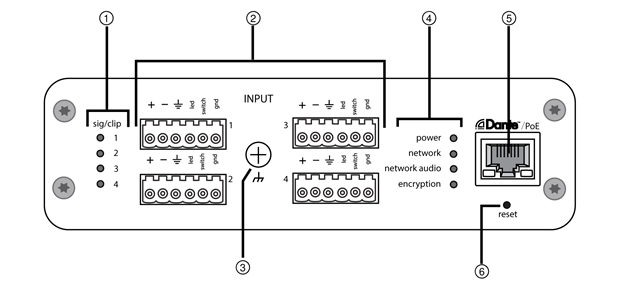

Blokconnectormodel:

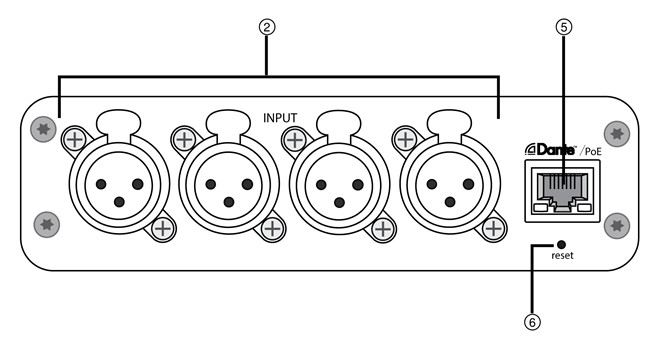

XLR-model:

1. Ingangssignaalclipindicatoren
   Elke indicator komt overeen met een enkel ingangskanaal. Als de LED rood wordt, verzwak dan het niveau van het bronapparaat om clipping in de ingangstrap te voorkomen. Analoge en digitale versterkingsaanpassingen worden gemaakt via de webapplicatie.

   LED-status	Audiosignaalniveau
   Uit	minder dan -60 dBFS
   Groen	-59 dBFS tot -24 dBFS
   Geel	-23 dBFS tot -1 dBFS
   Rood	0 dBFS of meer

2. Audio- en logische ingangen
   Opmerking: Logische verbindingen zijn alleen aanwezig op de blokconnectorversie
   Blokingangen: Elke ingang ontvangt gebalanceerde audio- en logische signalen. De pintoewijzingen zijn als volgt:

   +	Audio +
   -	Audio -
   	Audioaarde
   switch	Logische mute (verzonden vanaf microfoon)
   led	Logische LED (ontvangen door microfoon)
   gnd	Logische aarde

   XLR-ingangen: Elke ingang ontvangt een gebalanceerd audiosignaal. De pintoewijzingen zijn als volgt:

   1	Aarde
   2	Positief
   3	Negatief

3. Chassisaardingsschroef
   Biedt een optionele verbinding voor de microfoonschermdraad met de chassisaarde
   Opmerking: geldt alleen voor de blokconnectorversie
4. LED-indicatoren
   Voeding: Power over Ethernet (PoE) aanwezig
   Opmerking: Gebruik een PoE-injector als uw netwerkswitch geen PoE levert.
   Netwerk: Netwerkverbinding actief
   Netwerkaudio: Dante-audio aanwezig op het netwerk
   Opmerking: Foutdetails zijn beschikbaar in het gebeurtenislogboek in de webapplicatie.
   Encryptie: Wordt momenteel niet ondersteund

   LED-status	Activiteit
   Uit	Geen actief signaal
   Groen	Apparaat werkt succesvol
   Rood	Er is een fout opgetreden. Zie het gebeurtenislogboek voor details.

5. Dante-netwerkpoort
   Maakt verbinding met een netwerkswitch om Dante-audio te verzenden, terwijl tegelijkertijd Power over Ethernet (PoE) en data van de besturingssoftware worden ontvangen. Zie het gedeelte over Dante en netwerken voor aanvullende informatie.
6. Resetknop
   Reset de apparaatinstellingen naar de fabrieksinstellingen.

Power Over Ethernet (PoE)

Dit apparaat vereist PoE om te functioneren. Het is compatibel met zowel Klasse 0- als Klasse 3-PoE-bronnen.

Power over Ethernet wordt op een van de volgende manieren geleverd:

• Een netwerkswitch die PoE levert
• Een PoE-injectorapparaat

Installatie en rackmontage

Er zijn twee montageoplossingen beschikbaar voor het installeren van de audionetwerkinterface:

CRT1 19" racklade (optioneel accessoire): Ondersteunt tot 3 apparaten; monteerbaar in een rack of onder een tafel

Montagelade voor één apparaat (meegeleverd accessoire): Ondersteunt een enkel apparaat voor montage onder een tafel

De apparaten bevestigen

Gebruik de meegeleverde schroeven uit de montagehardwarekit om de audionetwerkinterfaces te bevestigen. Audionetwerkinterfaces kunnen in beide richtingen worden gemonteerd. Steek de schroeven van onderen in de juiste gaten, volgens de volgende diagrammen:

Lijn de gaten uit zoals weergegeven voor het bevestigen van een enkel apparaat in de montagelade voor één apparaat

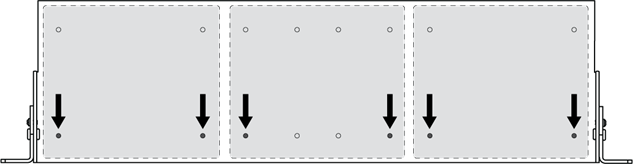

Lijn de gaten uit zoals weergegeven voor het bevestigen van maximaal 3 apparaten in de 19" racklade.

Rackoorconfiguratie

Een combinatie van maximaal 3 audionetwerkinterfaces kan in een enkele 19-inch rackruimte worden gemonteerd. De verstelbare rackoren ondersteunen montage in een standaard apparatuurrack of onder een tafel.

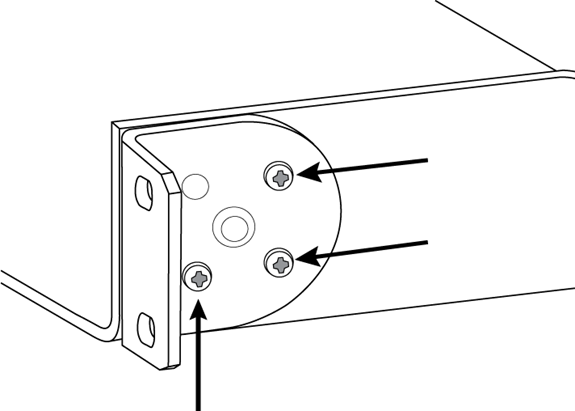

Standaard 19" rackmontage

1. Lijn de oren uit met de montagegaten naar voren gericht.
2. Installeer de 3 schroeven die het oor aan de lade bevestigen, zoals weergegeven.

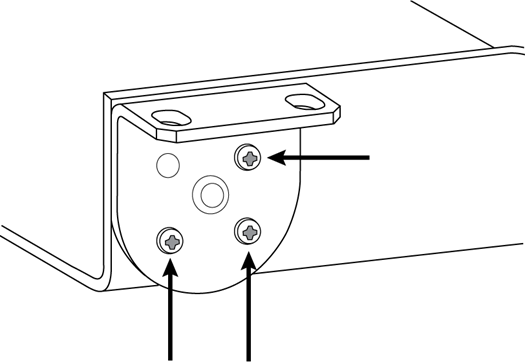

Onder-tafelmontage

1. Lijn de oren uit met de montagegaten naar boven gericht.
2. Installeer de 3 schroeven die het oor aan de lade bevestigen, zoals weergegeven.

Installeren onder een tafel

1. Houd de lade op de gewenste locatie onder een tafel.
2. Gebruik een potlood om de locatie van de montagegaten op de tafel te markeren.
3. Boor 4 gaten voor de schroeven. De diameter van de gaten in de lade is 7,1 mm.
4. Installeer de componenten in de lade.
5. Installeer met 4 schroeven om de lade onder de tafel te bevestigen.

Resetten

De resetknop bevindt zich in een klein gaatje in het achterpaneel. Gebruik een paperclip of ander klein gereedschap om op de knop te drukken.

Er zijn twee hardware-resetfuncties:

Netwerkreset (druk 4-8 seconden op de knop)
Reset alle Shure-bedienings- en audionetwerk-IP-instellingen naar de fabrieksinstellingen

Volledige fabrieksreset (druk langer dan 8 seconden op de knop)
Herstelt alle netwerk- en Designer-instellingen naar de fabrieksinstellingen.

Software-resetopties

Om eenvoudigweg instellingen terug te zetten zonder een volledige hardware-reset, gebruikt u een van de volgende opties:

Apparaat opnieuw opstarten: Schakelt het apparaat uit en weer in alsof het van het netwerk is losgekoppeld. Alle instellingen blijven behouden wanneer het apparaat opnieuw wordt opgestart.

Standaardinstellingen: Om audio-instellingen terug te zetten naar de fabrieksconfiguratie (exclusief apparaatnaam, IP-instellingen en wachtwoorden), selecteert u Voorinstelling laden en kiest u de voorinstelling met de standaardinstellingen.

Niveaus en meting

Ingangsniveaus aanpassen

Voordat u begint, controleert u of de niveaus van de analoge apparaten met instelbare uitgangsniveaus op nominale niveaus werken.

De analoge versterking past het niveau van het audiosignaal aan voordat het wordt omgezet van analoog naar digitaal. Het is instelbaar in stappen van 3 dB, met maximaal 51 dB totale versterking.

1. Stel de Meting in op Pre-fader in de werkbalk bovenaan de werkruimte om analoge signaalniveaus te bewaken
2. Selecteer de analoge versterkingswaarde om de fader te openen
3. Stem de analoge versterkingsinstelling af op het binnenkomende signaalniveau. Gebruik de versterkingsbereikmarkeringen op de fader om de juiste hoeveelheid versterking toe te passen:

   Bronniveau	Versterkingsbereik
   Lijn (+4 dBu)	0 tot +9 dB
   Auxiliary (-10 dBV)	+9 tot +21 dB
   Microfoon (varieert)	+21 tot +51 dB

4. De meters moeten pieken tussen -18 en -9 dB.
   Opmerking: Het wordt aanbevolen om wat extra headroom te laten om clipping te voorkomen als mobiele apparaten op bepaalde kanalen worden aangesloten.

Uitgangsniveaus aanpassen

Uitgangsniveaus worden geregeld door de Digitale versterking (dB)-fader. Pas altijd de ingangsversterking (analoog) aan vóór de uitgangsversterking (digitaal). In de meeste gevallen resulteert het correct instellen van de analoge versterking in een geschikt uitgangsniveau. Bronnen met een stil signaal, zoals een microfoon met een lage gevoeligheid, hebben mogelijk wat Digitale versterking (dB) nodig. Als aanpassingen aan de Digitale versterking (dB)-fader vereist zijn, volgt u deze stappen:

1. Stel de Meting in op Post-fader in de werkbalk bovenaan de werkruimte.
2. Pas de Digitale versterking (dB)-fader naar behoefte aan.
3. Als u sommatie gebruikt, gebruikt u de Digitale versterking (dB)-faders om de kanaalniveaus te mixen.

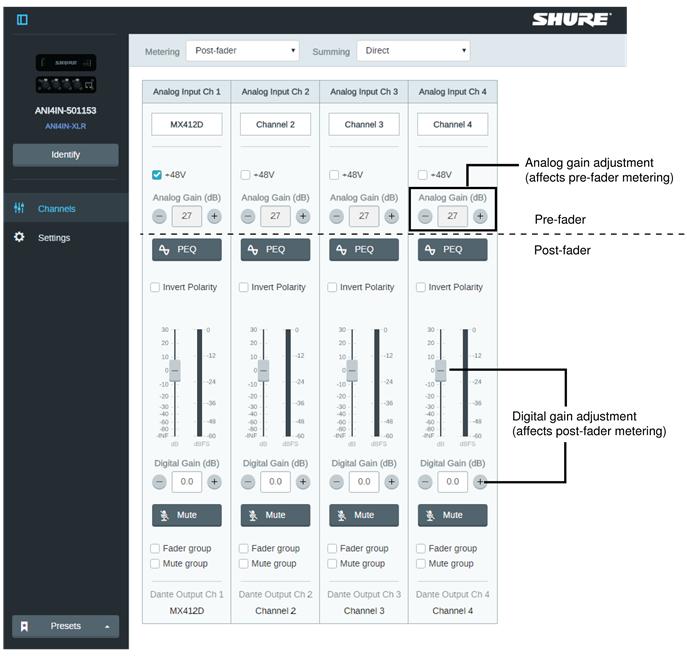

Meetopties (Pre-fader en Post-fader)

Er zijn twee modi voor bewaking, voor ingangs- en uitgangssignalen die afzonderlijk moeten worden bewaakt.

Pre-Fader (Analoog ingangsniveau)

Pre-fader meting geeft het signaalniveau weer voordat het de digitale versterkingsfader bereikt, zodat de ingangssignaalniveaus voor elk kanaal kunnen worden geoptimaliseerd. Analoge versterkingsaanpassingen beïnvloeden de meter wanneer deze is ingesteld op pre-fader, maar de digitale versterkingsaanpassingen niet.

Als het binnenkomende signaal instelbaar is (bijvoorbeeld draadloze microfoonsystemen), zorg er dan voor dat het zich op het nominale niveau bevindt voordat u de analoge versterking op de audionetwerkinterface aanpast.

Post-Fader (Digitaal uitgangsniveau)

Post-fader meting geeft het signaalniveau helemaal aan het einde van de signaalketen weer, inclusief zowel de analoge als de digitale versterking. Gebruik deze instelling om de niveaus te meten die via het Dante-netwerk worden verzonden.

Mute-synchronisatie

Mute-synchronisatie zorgt ervoor dat alle aangesloten apparaten in een conferentiesysteem tegelijkertijd en op het juiste punt in het signaalpad dempen of het dempen opheffen. De mute-status wordt gesynchroniseerd in de apparaten met behulp van logische signalen of USB-verbindingen.

Om mute-synchronisatie te gebruiken, moet u ervoor zorgen dat logica is ingeschakeld op alle apparaten.

De Optimize-workflow van Designer configureert alle noodzakelijke mute-synchronisatie-instellingen voor u.

Compatibele Shure-logica-apparaten:

• P300 (Dempt ook ondersteunde soft codecs die via USB zijn verbonden)
• ANIUSB-MATRIX (Dempt ook ondersteunde soft codecs die via USB zijn verbonden)
• IntelliMix® Room software (Dempt ook ondersteunde soft codecs die via USB zijn verbonden)
• MXA910
• MXA710
• MXA310
• Network Mute Button (Netwerk mute-knop)
• ANI22-BLOCK
• ANI4IN-BLOCK
• Logica-geactiveerde MX-microfoons aangesloten op ANI22-BLOCK of ANI4IN-BLOCK
  • MX392
  • MX395-LED
  • MX396
  • MX405/410/415

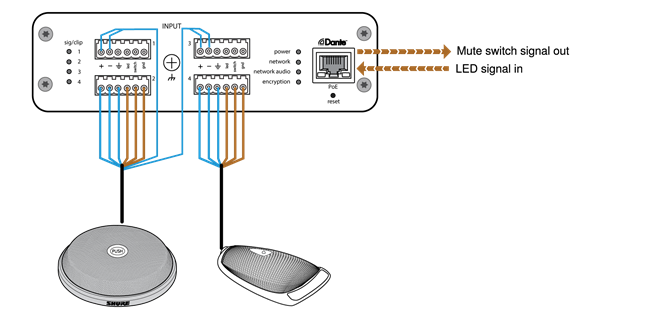

Om mute-synchronisatie te gebruiken, sluit u een logica-geactiveerde MX-serie microfoon aan op een ANI4IN-BLOCK of ANI22-BLOCK.

Opmerking: Raadpleeg de microfoongidsen om te leren hoe u logica op microfoons inschakelt.

Voor hulp bij specifieke mute-synchronisatie-implementaties, raadpleegt u onze FAQ's.

Signaalstroom en verbindingen

De audionetwerk configureren

Shure-netwerkconferentiesystemen bestaan uit Microflex Advance-microfoons en netwerkinterfaces, die volledig werken op een Dante-netwerk. Aanvullende hardware, waaronder netwerkswitches, computers, luidsprekers en audioprocessors, worden beschreven in de hardwarecomponentenindex.

Shure-componenten die in dit diagram worden weergegeven:

Microflex Advance-microfoons

De MXA910 en MXA310 zijn uitgerust met Dante-uitgangen en worden rechtstreeks op een netwerkswitch aangesloten.

Audionetwerkinterfaces

De interfaces worden gebruikt om analoge apparaten, zoals luidsprekers en analoge microfoons, op het netwerk aan te sluiten.

ANI4IN: Zet 4 analoge signalen (aparte XLR- en blokconnector-modellen beschikbaar) om in digitale Dante-audiosignalen.

ANI4OUT: Zet 4 kanalen Dante-audio van het netwerk om in analoge signalen.

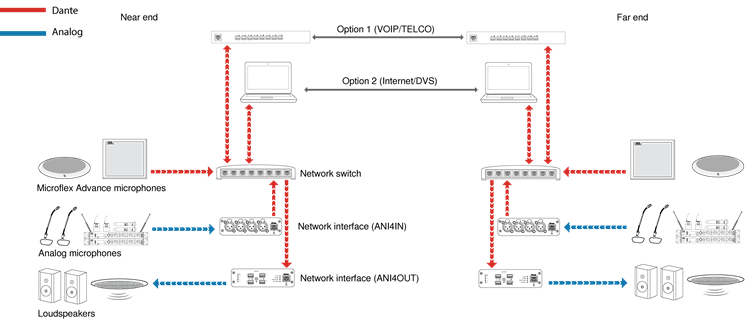

Dit diagram toont het volledige signaalpad door een netwerkconferentiesysteem. Signalen van het nabije en verre uiteinde worden uitgewisseld via een audioprocessor die is aangesloten op een telefoonsysteem, of via een computer die is aangesloten op internet. Analoge microfoons worden via de Shure ANI4IN op het netwerk aangesloten, terwijl luidsprekers via de Shure ANI4OUT worden aangesloten.

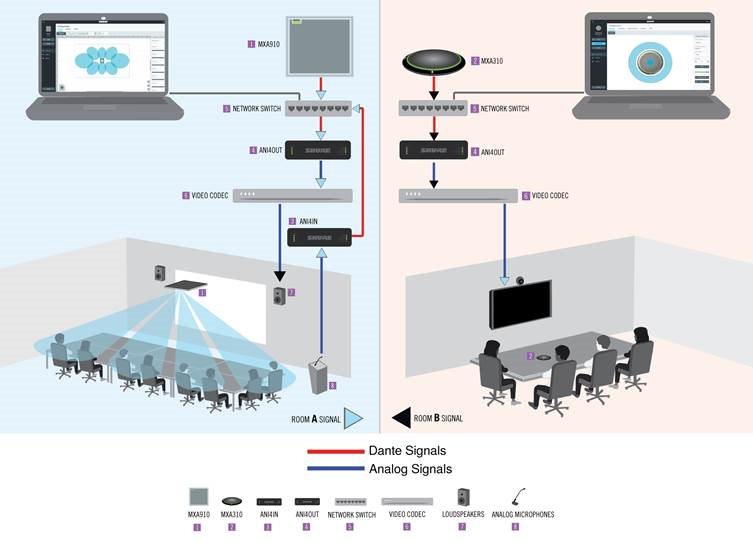

Dit diagram toont Microflex Advance-componenten in context, waarbij twee ruimten communiceren via videocodecs.

Hardware en audio via het netwerk bedienen

Audio- en hardware-instellingen worden beheerd via een computer die op hetzelfde netwerk is aangesloten.

Shure-hardware en -audio

Elke Microflex Advance-component heeft een webapplicatie die mix- en configuratietools biedt om de geluidskwaliteit te optimaliseren.

Uitgebreide bediening voor analoge apparaten

Analoge apparaten die via een Shure-netwerkinterface (ANI4IN/ANI4OUT) op het netwerk zijn aangesloten, profiteren van extra bediening op afstand: Volumeniveaus, egalisatie en signaalroutering worden beheerd via de webapplicatie. Het aanpassen van het luidsprekervolume of het dempen van een bedrade microfoon, wat normaal gesproken vanaf de hardware zou worden gedaan, kan nu op afstand via het netwerk worden bediend.

Dante-signaalroutering

U kunt de signaalroutering beheren met Dante Controller- of Shure Designer-software.

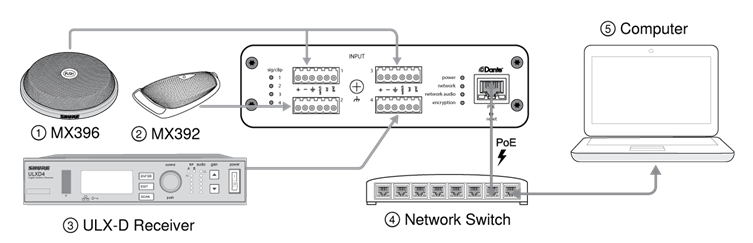

Aansluitingen en signaalstroom

1. MX396 (dubbel element)
   Naast het uitvoeren van de audiosignalen, beschikt deze grensvlakmicrofoon over drie extra draadaders voor logische verbindingen. Hierdoor kan de schakelaar op de microfoon een logisch mute-signaal naar andere apparatuur op het netwerk sturen en een logisch LED-stuursignaal ontvangen.
2. MX392
   Naast het uitvoeren van het audiosignaal, beschikt deze grensvlakmicrofoon over drie extra draadaders voor logische verbindingen. Hierdoor kan de schakelaar op de microfoon een logisch mute-signaal naar andere apparatuur op het netwerk sturen en een logisch LED-stuursignaal ontvangen.
3. ULX-D-ontvanger
   Draadloze microfoons worden via de gebalanceerde analoge uitgangen op de ontvanger op de netwerkinterface aangesloten.
4. Netwerkswitch
   Biedt connectiviteit tussen het Dante-audionetwerk en de computer die de signaalverwerking en -routering bestuurt.
5. Computer
   Een computer of tablet met de webapplicatie biedt onafhankelijke versterkingsregeling voor elk aangesloten apparaat.

Ingang: Analoog (4 XLR- of blokconnectoren)

Elke audionetwerkinterface heeft 4 analoge ingangen met variabele analoge versterking voor lijn-, hulp- en microfoonniveausignalen. Voorbeelden van apparaten die met de audionetwerkinterface op het netwerk kunnen worden aangesloten:

• Draadloze microfoonsystemen
• Vaste bedrade microfoons (logische functies ondersteund door blokconnectormodel)
• Computers of mobiele apparaten die worden gebruikt voor presentaties
• Andere afspeelapparaten

Uitgang: Digitale Dante-audio

Sluit de Dante-uitgang met een netwerkkabel aan op een netwerkswitch. Een enkele netwerkkabel levert alle 4 audiokanalen op het netwerk en transporteert Power over Ethernet (PoE) om het apparaat van stroom te voorzien. Gebruik Dante Controller om audiokanalen van de audionetwerkinterface naar de juiste netwerkbestemming te routeren. Elk van de signalen kan naar meerdere bestemmingen worden gerouteerd om lokale versterking te bieden terwijl tegelijkertijd audio naar het andere uiteinde wordt geleverd.

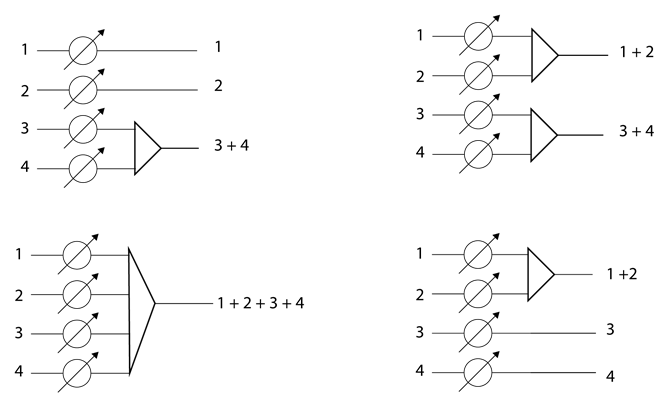

Sommeren

De audionetwerkinterface biedt kanaalsommering om ingangssignalen te combineren en ze via een enkel Dante-kanaal te verzenden. Dit maakt het mogelijk om alle kanalen naar een apparaat te sturen met een beperkt aantal Dante-ontvangstkanalen. De mixerfunctionaliteit verandert niet; audiokanalen worden eenvoudigweg als één gecombineerd signaal verzonden.

Opmerking: wanneer sommeren is ingeschakeld, wordt een limiter geactiveerd om signaaloverbelasting te voorkomen. De limiter is nooit van toepassing op de directe uitgangen en heeft alleen invloed op het gesommeerde signaal.

Om in te schakelen, selecteert u een van de sommeeropties in de werkbalk bovenaan de mixer in het tabblad kanalen.

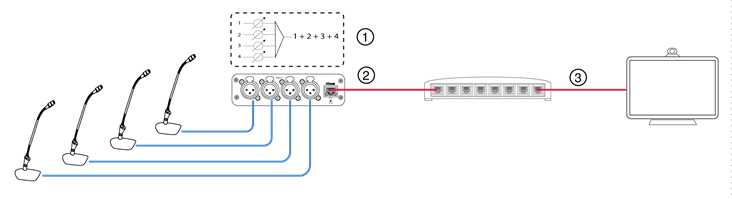

Voorbeeldscenario

Een veelvoorkomende toepassing die sommeren vereist, is een videoconferentie waar meerdere microfoons aanwezig zijn. Wanneer een apparaat (een computer met conferentiesoftware en Dante Virtual Soundcard, bijvoorbeeld) slechts 1 of 2 Dante-ontvangstkanalen ondersteunt, combineert de audionetwerkinterface de ingangssignalen om als een enkel Dante-kanaal te verzenden.

1. Gesommeerde analoge audiokanalen
   Wanneer de 4 analoge audiokanalen worden gesommeerd, bevat elk van de Dante-zendkanalen alle ingangssignalen.
2. Enkel Dante-audiokanaal
   Er wordt één Dante-signaal over het netwerk verzonden, dat alle 4 gesommeerde kanalen bevat.
3. Verbinding met computer
   Een computer met een beperkt aantal Dante-kanalen met Dante Virtual Soundcard, ontvangt alle audio op een enkel kanaal. Deze audio wordt naar het andere uiteinde verzonden.

Parametrische equalizer

Maximaliseer de audiokwaliteit door de frequentierespons aan te passen met de parametrische equalizer.

Veelvoorkomende equalizertoepassingen:

• Verbeter de spraakduidelijkheid
• Verminder ruis van HVAC-systemen of videoprojectoren
• Verminder onregelmatigheden in de ruimte
• Pas de frequentierespons aan voor versterkingssystemen

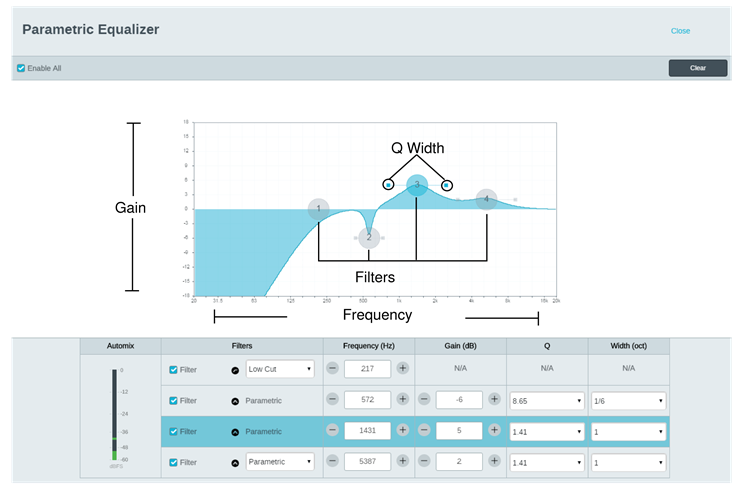

Filterparameters instellen

Pas de filterinstellingen aan door de pictogrammen in de frequentieresponsgrafiek te manipuleren of door numerieke waarden in te voeren. Schakel een filter uit met het selectievakje naast het filter.

Filtertype	Alleen de eerste en laatste band hebben selecteerbare filtertypen. Parametrisch: Verzwakt of versterkt het signaal binnen een aanpasbaar frequentiebereik Laag af: Rolt het audiosignaal af onder de geselecteerde frequentie Lage plank: Verzwakt of versterkt het audiosignaal onder de geselecteerde frequentie Hoog af: Rolt het audiosignaal af boven de geselecteerde frequentie Hoge plank: Verzwakt of versterkt het audiosignaal boven de geselecteerde frequentie
Frequentie	Selecteer de middenfrequentie van het filter om te knippen/versterken
Versterking	Past het niveau voor een specifiek filter aan (+/- 30 dB)
Q-breedte	Past het bereik van frequenties aan dat door het filter wordt beïnvloed. Naarmate deze waarde toeneemt, wordt de bandbreedte smaller.

Equalizertoepassingen

De akoestiek van een vergaderruimte varieert op basis van de grootte, vorm en constructiematerialen van de ruimte. Gebruik de richtlijnen in de volgende tabel.

EQ-toepassing	Aanbevolen instellingen
Hoge tonen boost voor verbeterde spraakverstaanbaarheid	Voeg een hoge plankfilter toe om frequenties hoger dan 1 kHz met 3-6 dB te versterken
HVAC-ruisonderdrukking	Voeg een laag af-filter toe om frequenties onder 200 Hz te verzwakken
Verminder flutter-echo's en gesis	Identificeer het specifieke frequentiebereik dat de ruimte "opwindt": Stel een smalle Q-waarde in Verhoog de versterking tot tussen +10 en +15 dB en experimenteer vervolgens met frequenties tussen 1 kHz en 6 kHz om het bereik van flutter-echo's of gesis te pinpointen Verminder de versterking bij de geïdentificeerde frequentie (begin tussen -3 en -6 dB) om het ongewenste ruimtegeluid te minimaliseren
Verminder hol, resonant ruimtegeluid	Identificeer het specifieke frequentiebereik dat de ruimte "opwindt": Stel een smalle Q-waarde in Verhoog de versterking tot tussen +10 en +15 dB en experimenteer vervolgens met frequenties tussen 300 Hz en 900 Hz om de resonante frequentie te pinpointen Verminder de versterking bij de geïdentificeerde frequentie (begin tussen -3 en -6 dB) om het ongewenste ruimtegeluid te minimaliseren

Software-installatie, -beheer en -beveiliging

Software-installatie en apparaatdetectie

De Shure Web Device Discovery-applicatie wordt gebruikt om toegang te krijgen tot de webapplicatie voor een Shure-apparaat. De webapplicatie wordt geopend in een webbrowser om uitgebreid apparaatbeheer te bieden. Elke computer die met het apparaat is verbonden, heeft met deze applicatie toegang tot de GUI.

Compatibele browsers:

• Chrome
• Safari
• Firefox
• Internet Explorer

1. Installeer de Shure-apparaatdetectieapplicatie, beschikbaar op www.shure.com
2. Dubbelklik op de component om de interface te openen.

Toegang tot de webapplicatie

De Shure Web Server Discovery-applicatie vindt alle Shure-apparaten op het netwerk met een webgebaseerde GUI. Volg deze stappen om de software te installeren en toegang te krijgen tot de webapplicatie:

1. Installeer de Shure Discovery-applicatie
   Download en installeer de Shure Discovery-applicatie van www.shure.com. Hiermee wordt automatisch de vereiste Bonjour-apparaatdetectietool op de computer geïnstalleerd.
2. Verbind het netwerk
   Zorg ervoor dat de computer en de hardware zich op hetzelfde netwerk bevinden.
3. Start de Discovery-applicatie
   De app toont alle Shure-apparaten met een GUI.
4. Identificeer de hardware
   Dubbelklik op een apparaat om de GUI in een webbrowser te openen.
5. Maak een bladwijzer van de webapplicatie van het apparaat (aanbevolen)
   Maak een bladwijzer van de DNS-naam van het apparaat om toegang te krijgen tot de GUI zonder de Shure Discovery-app.

Toegang tot de webapplicatie zonder de Discovery-app

Als de Discovery-applicatie niet is geïnstalleerd, kan de webapplicatie worden geopend door de DNS-naam in een internetbrowser te typen. De DNS-naam is afgeleid van het model van de unit, in combinatie met de laatste drie bytes (zes cijfers) van het MAC-adres en eindigt op .local.

Voorbeeld van de indeling: als het MAC-adres van een unit 00:0E:DD:AA:BB:CC is, wordt de link als volgt geschreven:

ANI4IN: http://ANI4IN-aabbcc.local

ANI4OUT: http://ANI4OUT-aabbcc.local

Kanaalhulpprogramma's

+48V (Fantoomvoeding)
Levert +48V fantoomvoeding aan het geselecteerde kanaal

Polariteitsomkering
Elk kanaal heeft een selectievakje om de polariteit van het ingangssignaal om te keren.

Analoge versterking
Past de versterking aan om het ingangssignaalniveau te optimaliseren voordat de analoge audio wordt omgezet in digitale audio.

Digitale versterking
Past het digitale signaalniveau aan om de signaalsterkte via het netwerk te optimaliseren.

Mute-groepen
Vink het vakje Mute-groep aan om het kanaal aan een groep toe te voegen. Het dempen van een kanaal binnen de Mute-groep dempt alle kanalen in de groep.

Fadergroepen
Vink het vakje Fadergroep aan om het kanaal aan een groep toe te voegen. Alle faders binnen de groep zijn gekoppeld en bewegen samen wanneer een enkele fader wordt aangepast.

Logische schakelaarindicator
Licht op wanneer een logisch schakelaarsignaal wordt ontvangen door de audionetwerkinterface van een microfoon.
Opmerking: is alleen van toepassing op het blokconnectormodel.

Logische LED-indicator
Licht op wanneer een logisch LED-signaal wordt ontvangen door de audionetwerkinterface via het netwerk van een besturingssysteem.
Opmerking: is alleen van toepassing op het blokconnectormodel.

Aangepaste voorinstellingen

Gebruik voorinstellingen om snel instellingen op te slaan en terug te roepen. Er kunnen maximaal 10 voorinstellingen op elk apparaat worden opgeslagen om aan verschillende zitopstellingen te voldoen. Een voorinstelling slaat alle apparaatinstellingen op, met uitzondering van de apparaatnaam, IP-instellingen en wachtwoorden. Het importeren en exporteren van voorinstellingen naar nieuwe installaties bespaart tijd en verbetert de workflow. Wanneer een voorinstelling is geselecteerd, wordt de naam boven het voorinstellingenmenu weergegeven. Als er wijzigingen worden aangebracht, verschijnt er een asterisk naast de naam.

Opmerking: gebruik de standaardinstellingen voorinstelling om terug te keren naar de fabrieksconfiguratie (exclusief apparaatnaam, IP-instellingen en wachtwoorden).

opslaan als voorinstelling:	Slaat instellingen op het apparaat op
voorinstelling laden:	Opent een configuratie vanaf het apparaat
importeren uit bestand:	Downloadt een voorinstellingsbestand van een computer naar het apparaat. Bestanden kunnen worden geselecteerd via de browser of in het importvenster worden gesleept.
exporteren naar bestand:	Slaat een voorinstellingsbestand van het apparaat op een computer op

Gebeurtenislogboek

Het gebeurtenislogboek biedt een gedetailleerd overzicht van de activiteit vanaf het moment dat het apparaat wordt ingeschakeld. Het logboek verzamelt maximaal 1.000 activiteitsitems en voorziet ze van een tijdstempel ten opzichte van de laatste stroomcyclus. De items worden opgeslagen in het interne geheugen en worden niet gewist wanneer het apparaat opnieuw wordt opgestart. De exportfunctie maakt een CSV-document (door komma's gescheiden waarden) om de logboekgegevens op te slaan en te sorteren.

Raadpleeg het logboekbestand voor details bij het oplossen van problemen of bij het raadplegen van Shure Systems Support.

Het gebeurtenislogboek bekijken:

1. Open het menu Help (Help)
2. Selecteer Gebeurtenislogboek weergeven (View Event Log)

Ernstniveau

Informatie
Een actie of gebeurtenis is succesvol voltooid

Een actie kan niet worden voltooid, maar de algehele functionaliteit is stabiel

Fout
Er is een probleem opgetreden dat de functionaliteit kan belemmeren.

Logboekdetails

Beschrijving
Biedt details over gebeurtenissen en fouten, inclusief IP-adres en subnetmasker.

Tijdstempel
Stroomcycli: dagen: uren: minuten: seconden sinds de meest recente opstart.

Gebeurtenis-ID
Geeft het gebeurtenistype aan voor interne referentie.
Tip: Gebruik het filter om de resultaten te verfijnen. Selecteer een categoriekop om het logboek te sorteren.

Firmware-updates

Firmware is ingebouwde software in elk component dat de functionaliteit bestuurt. Periodiek worden nieuwe firmwareversies ontwikkeld om extra functies en verbeteringen te integreren. Om te profiteren van ontwerpverbeteringen, kunnen nieuwe versies van de firmware worden geüpload en geïnstalleerd met behulp van het Shure Update Utility-programma. Software is beschikbaar om te downloaden via http:// www.shure.com.

Wanneer componenten via de Shure MXW Audio Network Interface zijn verbonden, moet hun firmware op één apparaat tegelijk worden bijgewerkt voordat de firmware van de MXW Audio Network Interface wordt bijgewerkt. Als u probeert alle apparaten tegelijk bij te werken, wordt de interface opnieuw opgestart nadat de firmware is bijgewerkt en gaat de verbinding met andere netwerkcomponenten verloren.

Voer de volgende stappen uit om de firmware bij te werken:

Zorg ervoor dat het apparaat tijdens de update een stabiele netwerkverbinding heeft. Schakel het apparaat niet uit voordat de update is voltooid.

1. Verbind het apparaat en de computer met hetzelfde netwerk (ingesteld op hetzelfde subnet).
2. Download de Shure Update Utility-app en installeer deze.
3. Open de applicatie.
4. Klik op de knop Check For Updates... (Controleren op updates...) om nieuwe firmwareversies te bekijken die beschikbaar zijn om te downloaden.
5. Selecteer de gewenste firmware en druk op Download (Downloaden) om deze naar de Firmware Library te downloaden.
6. Selecteer op het tabblad Update Devices de nieuwe firmware en druk op Send Updates... (Updates verzenden...) om de firmware-update te starten, waarmee de bestaande firmware op het apparaat wordt overschreven.

Opmerking: Na het updaten moet u mogelijk de cache van uw browser legen om updates van de webapplicatie van het apparaat weer te geven.

Vereisten voor firmwareversie

Alle apparaten vormen een netwerk met meerdere communicatieprotocollen die samenwerken om een correcte werking te garanderen. De aanbevolen best practice is dat alle apparaten op een identieke versie staan. Om de firmwareversie van elk apparaat in het netwerk te bekijken, opent u de gebruikersinterface van de component en kijkt u onder Settings (Instellingen) > About (Over).

De indeling voor de firmware van een Shure-apparaat is MAJOR.MINOR.PATCH. (Bijv. 1.6.2, waarbij 1 het Major-firmwareniveau is, 6 het Minor-firmwareniveau en 2 het Patch-firmwareniveau.) Apparaten die op hetzelfde subnet werken, moeten minimaal identieke MAJOR- en MINOR-versienummers hebben.

• Apparaten met verschillende MAJOR-versies zijn niet compatibel.
• Verschillen in het PATCH-firmwareversieniveau kunnen ongewenste inconsistenties veroorzaken.

Encryptie

Audio wordt gecrypt met de Advanced Encryption Standard (AES-256), zoals gespecificeerd door de US Government National Institute of Standards and Technology (NIST) publicatie FIPS-197. Shure-apparaten die encryptie ondersteunen, vereisen een wachtwoordzin om een verbinding tot stand te brengen. Encryptie wordt niet ondersteund met apparaten van derden.

Om encryptie te activeren:

1. Open het menu Settings (Instellingen) en selecteer het tabblad General (Algemeen).
2. Selecteer Enable Encryption (Encryptie inschakelen).
3. Voer een wachtwoordzin in. Alle apparaten moeten dezelfde wachtwoordzin gebruiken om een gecrypteerde verbinding tot stand te brengen.

Om encryptie te laten werken, moeten alle Shure-apparaten in uw netwerk encryptie gebruiken.

Als u Shure Designer-software gebruikt om uw systeem te configureren, raadpleeg dan de helpsectie van Designer voor meer informatie over dit onderwerp.

Opdrachtreeksen gebruiken

Dit apparaat ontvangt logische commando's via het netwerk. Veel parameters die via Designer worden bestuurd, kunnen worden bestuurd met behulp van een besturingssysteem van derden, met behulp van de juiste opdrachtreeks.

Algemene toepassingen:

• Dempen
• LED-kleur en -gedrag
• Voorinstellingen laden
• Niveaus aanpassen

Een volledige lijst met opdrachtreeksen is beschikbaar op: pubs.shure.com/command-strings/ANI4IN.

Logische toepassingen

De blokconnector-modelvariant (ANI4IN-BLOCK) beschikt over drie logische signaalaansluitingen. Logische signalen worden omgezet in Ethernet-opdrachtreeksen en verzonden en ontvangen door elk apparaat (zoals een echo-onderdrukker of besturingssysteem) dat Ethernet-opdrachtreeksen ondersteunt.

In dit diagram zijn Shure MX392 en MX396 Microflex^® microfoons aangesloten op de audio-netwerkinterface. De mute-knop (Dempknop) op elke microfoon stuurt een logisch signaal (schakelaar) om andere audioapparatuur te dempen. De microfoons ontvangen logische signalen (LED) zodat het LED-gedrag van de microfoon de status van het gehele audiosysteem weergeeft.

Netwerken en Dante

Digitale audionetwerken

Dante digitale audio wordt via standaard Ethernet verzonden en werkt met behulp van standaard internetprotocollen. Dante biedt lage latentie, strakke kloksynchronisatie en hoge Quality of Service (QoS) om betrouwbaar audiotransport naar een verscheidenheid aan Dante-apparaten te bieden. Dante-audio kan veilig naast IT- en besturingsgegevens op hetzelfde netwerk bestaan, of kan worden geconfigureerd om een dedicated netwerk te gebruiken.

Aanbevelingen voor switches en kabels voor Dante-netwerken

Switches en kabels bepalen hoe goed uw audionetwerk presteert. Gebruik hoogwaardige switches en kabels om uw audionetwerk betrouwbaarder te maken.

Netwerkswitches moeten hebben:

• Gigabit-poorten. 10/100-switches werken mogelijk op kleine netwerken, maar gigabit-switches presteren beter.
• Power over Ethernet (PoE) of PoE+-poorten voor alle apparaten die stroom nodig hebben
• Beheerfuncties om informatie te verstrekken over poortsnelheid, foutentellers en gebruikte bandbreedte
• Mogelijkheid om Energy Efficient Ethernet (EEE) uit te schakelen. EEE (ook bekend als "Green Ethernet") kan audio-uitval en problemen met kloksynchronisatie veroorzaken.
• Diffserv (DSCP) Quality of Service (QoS) met strikte prioriteit en 4 wachtrijen

Ethernet-kabels moeten zijn:

• Cat5e of beter
• Afgeschermd

Dante-zendflows

Dit apparaat ondersteunt maximaal twee zendflows en twee ontvangstflows. Een enkele flow bestaat uit maximaal vier kanalen, via een unicast- of multicast-uitzending.

• Een unicast-flow is een point-to-point verbinding tussen twee apparaten, die maximaal vier kanalen per flow ondersteunt.
• Een multicast-flow is een één-op-veel uitzending, die het verzenden van maximaal vier kanalen naar meerdere ontvangende apparaten via het netwerk ondersteunt.

Shure-apparaattoepassingen

Dit apparaat kan verbinding maken met maximaal twee Dante-apparaten.

De Shure MXA310, ANI22, ANIUSB-MATRIX en ANI4IN ondersteunen multicast-uitzending. Dit betekent dat flows kunnen uitzenden naar meerdere apparaten - zoveel als het netwerk kan ondersteunen. Bij gebruik van unicast-flows kan elk van deze apparaten verbinding maken met maximaal twee Dante-ontvangerapparaten.

De Shure ANI4OUT maakt verbinding met maximaal twee Dante-zenderapparaten.

Compatibiliteit met Dante Domain Manager

Dit apparaat is compatibel met Dante Domain Manager-software (DDM). DDM is netwerkbeheersoftware met gebruikersauthenticatie, rolgebaseerde beveiliging en auditfuncties voor Dante-netwerken en Dante-producten.

Overwegingen voor Shure-apparaten die door DDM worden bestuurd:

• Wanneer u Shure-apparaten aan een Dante-domein toevoegt, stelt u de lokale controller-toegang in op Read Write (Lezen/schrijven). Anders hebt u geen toegang tot Dante-instellingen, kunt u geen fabrieksreset uitvoeren of de apparaatfirmware bijwerken.
• Als het apparaat en DDM om welke reden dan ook niet via het netwerk kunnen communiceren, kunt u de Dante-instellingen niet beheren, geen fabrieksreset uitvoeren of de apparaatfirmware bijwerken. Wanneer de verbinding is hersteld, volgt het apparaat het beleid dat ervoor is ingesteld in het Dante-domein.
• Als Dante-apparaatvergrendeling is ingeschakeld, DDM offline is of de configuratie van het apparaat is ingesteld op Prevent (Voorkomen), zijn sommige apparaatinstellingen uitgeschakeld. Deze omvatten: Dante-encryptie, MXW-koppeling, AD4 Dante browse en Dante cue en SCM820-koppeling.

Zie de documentatie van Dante Domain Manager voor meer informatie.

QoS-instellingen (Quality of Service)

QoS-instellingen wijzen prioriteiten toe aan specifieke datapakketten op het netwerk, waardoor een betrouwbare audioweergave op grotere netwerken met veel verkeer wordt gegarandeerd. Deze functie is beschikbaar op de meeste beheerde netwerkswitches. Hoewel niet vereist, wordt het toewijzen van QoS-instellingen aanbevolen.

Opmerking: Stem wijzigingen af met de netwerkbeheerder om verstoring van de service te voorkomen.

Om QoS-waarden toe te wijzen, opent u de switchinterface en gebruikt u de volgende tabel om Dante^®-gerelateerde wachtrijwaarden toe te wijzen.

• Wijs de hoogst mogelijke waarde toe (in dit voorbeeld weergegeven als 4) voor tijdgevoelige PTP-gebeurtenissen
• Gebruik aflopende prioriteitswaarden voor elk resterend pakket.

Dante QoS-prioriteitswaarden

Prioriteit	Gebruik Tijdgevoelige PTP	DSCP-label	Hex	Decimaal	Binair
Hoog (4)	Tijdgevoelige PTP-gebeurtenissen	CS7	0x38	56	111000
Gemiddeld (3)	Audio, PTP	EF	0x2E	46	101110
Laag (2)	(gereserveerd)	CS1	0x08	8	001000
Geen (1)	Ander verkeer	BestEffort	0x00	0	000000

Opmerking: Switchbeheer kan per fabrikant en switchtype verschillen. Raadpleeg de productgids van de fabrikant voor specifieke configuratiedetails.

Voor meer informatie over Dante-vereisten en netwerken, gaat u naar www.audinate.com.

Netwerkterminologie

PTP (Precision Time Protocol): Wordt gebruikt om klokken op het netwerk te synchroniseren

DSCP (Differentiated Services Code Point): Gestandaardiseerde identificatiemethode voor gegevens die worden gebruikt in laag 3 QoS-prioritering

Pakketbrug

Met de pakketbrug kan een externe controller IP-informatie verkrijgen van de besturingsinterface van een Shure-apparaat. Om toegang te krijgen tot de pakketbrug, moet een externe controller een querypakket via unicast UDP* naar poort 2203 op de Dante-interface van het Shure-apparaat sturen.

1. Verzend een UDP-pakket met een payload van minimaal 1 byte. Opmerking: De maximaal geaccepteerde payload is 140 bytes. Alle inhoud is toegestaan.
2. Het Shure-apparaat stuurt een antwoordpakket via unicast UDP naar de controller, met behulp van een UDP-doelpoort die identiek is aan de bronpoort van het querypakket. De payload van het antwoordpakket heeft de volgende indeling:

   Bytes	Inhoud
   0-3	IP-adres, als 32-bits integer zonder teken in netwerkvolgorde
   4-7	Subnetmasker, als 32-bits integer zonder teken in netwerkvolgorde
   8-13	MAC-adres, als array van 6 bytes

   Opmerking: Het Shure-apparaat moet binnen één seconde op een normaal netwerk reageren. Als er geen reactie is, probeer dan de query opnieuw te verzenden na het verifiëren van het doel-IP-adres en het poortnummer.

*UDP: User Datagram Protocol

Specificaties

Ingangen

ANI4IN-XLR	(4) XLR-connector
ANI4IN-BLOCK	(4) 6-pins blokconnector

Fantoomvoeding
selecteerbaar per kanaal
+48 V

Logische verbindingen (alleen blokconnectoren)
Verzonden als Ethernet-commandostrings
LED(+5 V), Switch

Polariteit
Niet-inverterend, elke ingang naar elke uitgang

Uitgang
(1) RJ45

Stroomvereisten
Power over Ethernet (PoE), klasse 0

Stroomverbruik
10W, maximum

Gewicht
672 g (1,5 lbs)

Afmetingen
H x B x D
4 x 14 x 12,8 cm (1,6 x 5,5 x 5,0 inch)

bedieningstoepassing
HTML5 browsergebaseerd

Bedrijfstemperatuurbereik
−6,7°C (20°F) tot 40°C (104°F)

Opslagtemperatuurbereik
−29°C (20°F) tot 74°C (165°F)

Audio

Frequentierespons
20 tot 20.000 Hz

Dante digitale uitgang

Aantal kanalen	4
Samplingfrequentie	48 kHz
Bitdiepte	24

Latency
Exclusief Dante latency
0,35 ms

analoog versterkingsbereik
Instelbaar in stappen van 3 dB
51 dB

Dynamisch bereik (analoog-naar-Dante)
20 Hz tot 20 kHz, A-gewogen, typisch
113 dB

Equivalent ingangsruis
20 Hz tot 20 kHz, A-gewogen, ingang afgesloten met 150Ω

Analoge versterkingsinstelling = +0 dB	93 dBV
Analoge versterkingsinstelling = +27 dB	119 dBV
Analoge versterkingsinstelling = +51 dB	130 dBV

Totale harmonische vervorming
@ 1 kHz, 0 dBV ingang, 0 dB analoge versterking
<0,05%

Common Mode Rejection Ratio
150Ω gebalanceerde bron @ 1 kHz
>70 dB

Impedantie
5 kΩ

Ingangsconfiguratie
Actief gebalanceerd

Ingangssignaalbegrenzing

Analoge versterkingsinstelling = +0 dB	+20 dBV
Analoge versterkingsinstelling = +27 dB	7 dBV
Analoge versterkingsinstelling = +51 dB	31 dBV

Ingebouwde digitale signaalverwerking
Per kanaal Equalizer (4-bands parametrisch), Mute (Dempen), Gain (Versterking) (140 dB bereik)
Systeem Audio Summing

Netwerken

Kabelvereisten
Cat 5e of hoger (afgeschermde kabel aanbevolen)

IP-poorten en -protocollen

Shure-bediening

Poort	TCP/UDP	Protocol	Beschrijving	Standaard fabrieksinstelling
21	TCP	FTP	Vereist voor firmware-updates (anders gesloten)	Gesloten
22	TCP	SSH	Secure Shell Interface	Gesloten
23	TCP	Telnet	Niet ondersteund	Gesloten
53	UDP	DNS	Domain Name System (Domeinnaamsysteem)	Gesloten
67	UDP	DHCP	Dynamic Host Configuration Protocol (Dynamisch hostconfiguratieprotocol)	Open
68	UDP	DHCP	Dynamic Host Configuration Protocol (Dynamisch hostconfiguratieprotocol)	Open
80*	TCP	HTTP	Vereist om ingebouwde webserver te starten	Open
443	TCP	HTTPS	Niet ondersteund	Gesloten
2202	TCP	ASCII	Vereist voor commandostrings van derden	Open
5353	UDP	mDNS †	Vereist voor apparaatdetectie	Open
5568	UDP	SDT (multicast) †	Vereist voor communicatie tussen apparaten	Open
57383	UDP	SDT (unicast)	Vereist voor communicatie tussen apparaten	Open
8023	TCP	Telnet	Debug console interface	Gesloten
8180	TCP	HTML	Vereist voor webapplicatie (alleen legacy firmware)	Open
8427	UDP	SLP (multicast)†	Vereist voor communicatie tussen apparaten	Open
64000	TCP	Telnet	Vereist voor Shure firmware-update	Open

*Deze poorten moeten open staan op de pc of het besturingssysteem om toegang te krijgen tot het apparaat via een firewall.

^†Deze protocollen vereisen multicast. Zorg ervoor dat multicast correct is geconfigureerd voor uw netwerk.

Zie de website van Audinate voor informatie over poorten en protocollen die worden gebruikt door Dante audio.

Accessoires

Meegeleverde accessoires

Hardwarekit (XLR-model)	90A29254
Hardwarekit (blokconnector model)	90B29252
Montagebeugel (1/3 rack unit)	53A27742

Optionele accessoires en vervangingsonderdelen

19" rack tray CRT1

Referenties

• IntelliMix P300 - Audio Conferencing Processor - Shure USA
• ANIUSB-MATRIX - ANIUSB-MATRIX USB Audio Network Interface with Matrix Mixing - Shure USA
• IntelliMix® Room - Audio Processing Software - Shure USA
• Service
• Shure: Microphones, Wireless microphones, in-ear monitoring, earphones, headphones
• ANI4IN Command Strings
• Audinate - Maker of Dante, Pro AV's Leading Networking Technology
• Audinate - Maker of Dante, Pro AV's Leading Networking Technology
• Which network ports does Dante use? | Audinate | FAQs

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Shure ANI4IN - Handleiding audionetwerkinterface

Beschikbare talen
