Ryobi PCL206K2 - 18V ONE+ 1/2" BOORMACHINE/SCHROEFMACHINE KIT Handleiding
ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP
Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet (met snoer) aangedreven elektrische gereedschap of door een batterij aangedreven (snoerloos) elektrische gereedschap.
VEILIGHEID VAN HET WERKGEBIED
- Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
- Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
- Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
ELEKTRISCHE VEILIGHEID
- Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Onveranderde stekkers en overeenkomende stopcontacten verminderen het risico op elektrische schokken.
- Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
- Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
- Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
- Bij het gebruik van elektrisch gereedschap buitenshuis, gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
- Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
- Gebruik dit product alleen met batterijen en opladers die vermeld staan in de correlatiebijlage voor gereedschap/apparaat/batterijpakket/oplader 987000-432.
PERSOONLIJKE VEILIGHEID
- Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
- Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
- Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
- Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
- Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
- Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
- Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde risico's verminderen.
- Laat vertrouwdheid die is opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
- Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in de ventilatieopeningen worden gezogen.
- Niet gebruiken op een ladder of onstabiele steun. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
- Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
- Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit kan zetten. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
- Koppel de stekker los van de stroombron en/of verwijder het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opslaat. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
- Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
- Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap bij beschadiging repareren voor gebruik. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
- Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden klemt minder snel en is gemakkelijker te bedienen.
- Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
- Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken bieden geen veilige hantering en controle van het gereedschap in onverwachte situaties.
GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
- Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
- Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
- Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
- Onder verkeerde omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
- Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
- Stel een batterijpakket of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
- Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.
ONDERHOUD
- Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
- Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.
VEILIGHEIDSWAARSCHUWINGEN VOOR BOORMACHINE-SCHROEFMACHINE
VEILIGHEIDSINSTRUCTIES VOOR ALLE WERKZAAMHEDEN
- Houd het elektrische gereedschap vast aan geïsoleerde grijpoppervlakken bij het uitvoeren van een werkzaamheid waarbij het snijaccessoire of bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Snijaccessoires of bevestigingsmiddelen die in contact komen met een "stroomvoerende" (onder spanning staande) draad, kunnen blootgestelde metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
VEILIGHEIDSINSTRUCTIES BIJ GEBRUIK VAN LANGE BOORBITS
- Werk nooit met een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden is de bit waarschijnlijk te buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
- Begin altijd met boren op lage snelheid en met de punt van de bit in contact met het werkstuk. Bij hogere snelheden is de bit waarschijnlijk te buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
- Oefen alleen druk uit in een rechte lijn met de bit en oefen geen overmatige druk uit. Bits kunnen buigen, waardoor ze breken of de controle verliezen, wat kan leiden tot persoonlijk letsel.
AANVULLENDE VEILIGHEIDSINSTRUCTIES
- Ken uw elektrische gereedschap. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit elektrische gereedschap zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig letsel.
- Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1 bij het monteren van onderdelen, het bedienen van het gereedschap of het uitvoeren van onderhoud. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
- Bescherm uw longen. Draag een gezichts- of stofmasker als de werkzaamheden stoffig zijn. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
- Bescherm uw gehoor. Draag gehoorbescherming tijdens langdurige perioden van gebruik. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
- Accugereedschap hoeft niet op een stopcontact te worden aangesloten; daarom zijn ze altijd in werkende staat. Wees u bewust van mogelijke gevaren wanneer u uw accugereedschap niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
- Plaats accugereedschap of hun batterijen niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
- Niet pletten, laten vallen of het batterijpakket beschadigen. Gebruik geen batterijpakket of oplader dat is gevallen of een scherpe stoot heeft gehad. Een beschadigde batterij kan exploderen. Gooi een gevallen of beschadigde batterij onmiddellijk op de juiste manier weg.
- Batterijen kunnen exploderen in de aanwezigheid van een ontstekingsbron, zoals een controlelampje. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte batterij kan brokstukken en chemicaliën voortstuwen. Spoel bij blootstelling onmiddellijk met water.
- Laad accugereedschap niet op in een vochtige of natte omgeving. Gebruik, bewaar of laad batterijpakketten of producten niet op op locaties waar de temperatuur lager is dan 10 °C of hoger dan 38 °C. Niet buiten of in voertuigen bewaren.
- Onder extreme gebruiksomstandigheden of temperatuuromstandigheden kan er batterijlekkage optreden. Als er vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
- Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.
SYMBOLEN
De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.
 | Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben. | |
| | Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben. | |
 | Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben. | |
| LET OP: | (Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar die geen verband houdt met mogelijk letsel (bijv. berichten met betrekking tot schade aan eigendommen). | |
| Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat het product beter en veiliger te bedienen. | ||
| SYMBOOL | NAAM | AANDUIDING/UITLEG |
 | Veiligheidswaarschuwing | Geeft een mogelijk persoonlijk letselgevaar aan. |
 | Read Operator's Manual (Lees de handleiding van de bediener) | To reduce the risk of injury, user must read and understand operator's manual before using this product. |
 | Eye Protection (Oogbescherming) | Always wear eye protection with side shields marked to comply with ANSI Z87.1. |
 | Wet Conditions Alert (Alert bij natte omstandigheden) | Do not expose to rain or use in damp locations. |
 | Recycle Symbol (Recycle symbool) | This product uses lithium-ion (Li-ion) batteries. Local, state or federal laws may prohibit disposal of batteries in ordinary trash. Consult your local waste authority for information regarding available recycling and/or disposal options. |
| V | Volts | Voltage (Spanning) |
| min | Minutes (Minuten) | Time (Tijd) |
 | Direct Current (Gelijkstroom) | Type or a characteristic of current (Type of een kenmerk van stroom) |
| no | No Load Speed (Nullasttoerental) | Rotational speed, at no load (Rotatiesnelheid, bij geen belasting) |
| .../min | Per Minute (Per minuut) | Revolutions, strokes, surface speed, orbits etc., per minute (Omwentelingen, slagen, oppervlaktesnelheid, banen, enz., per minuut) |

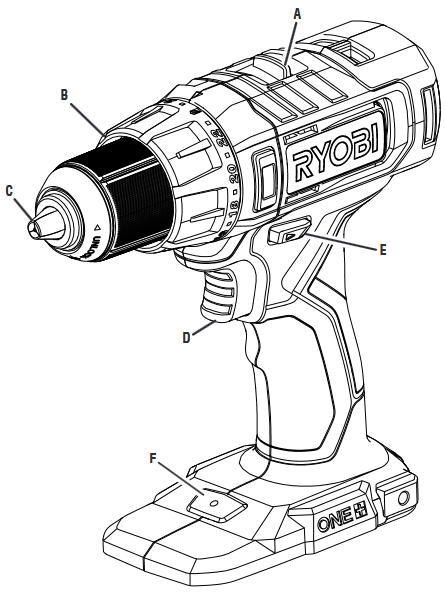

OVERZICHT
- Two-speed gear train (high-low) (Twee versnellingen (hoog-laag))
- Torque adjustment ring (Koppel instelring)
- Keyless chuck (Sleutelloze boorkop)
- Variable speed switch trigger (Schakelaar voor variabele snelheid)
- Direction of rotation selector (forward/reverse/center lock) (Draairichting selector (vooruit/achteruit/middenvergrendeling))
- LED light (LED-licht)
MONTAGE
Do not use this product if it is not completely assembled or if any parts appear to be missing or damaged. Use of a product that is not properly and completely assembled (Gebruik dit product niet als het niet volledig is gemonteerd of als er onderdelen ontbreken of beschadigd zijn. Het gebruik van een product dat niet correct en volledig is gemonteerd) or with damaged or missing parts could result in serious personal injury.
Do not attempt to modify this product or create accessories or attachments not recommended for use with this product. Any such alteration or modification is misuse and could result in a hazardous condition leading to possible serious personal injury. (Probeer dit product niet te wijzigen of accessoires of hulpstukken te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot ernstig persoonlijk letsel.)
If any parts are damaged or missing, please call 1-800-525-2579 for assistance.
WERKING
Sta niet toe dat vertrouwdheid met dit product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.
Verwijder altijd de accu van het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.
Draag altijd een veiligheidsbril met zijbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen.
Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.
TOEPASSINGEN
U kunt dit product gebruiken voor de onderstaande doeleinden:
- Boren in alle soorten houtproducten (hout, multiplex, panelen, spaanplaat en hardboard), keramiek, kunststoffen, glasvezel, laminaten en metalen; schroeven in hout en gipsplaat draaien met schroevendraaierbits
Deze boor is niet bedoeld voor het mengen van beton, gipsplaat, voegmiddel of andere soortgelijke viskeuze mengsels. Het niet gehoorzamen van deze waarschuwing kan leiden tot slechte prestaties, mogelijk letsel en maakt uw garantie ongeldig.
SCHAKELAAR MET VARIABELE SNELHEID
- Draairichting selector (Direction of rotation selector)
- Forward (Vooruit)
- Switch trigger (Schakelaar)
- Reverse (Achteruit)
De schakelaar met variabele snelheid levert een hogere snelheid met verhoogde druk op de schakelaar en een lagere snelheid met verminderde druk op de schakelaar.
Om de boor ON (Aan) te zetten, drukt u de schakelaar in. Om hem OFF (Uit) te zetten, laat u de schakelaar los en laat u de boorkop volledig tot stilstand komen.
NOTE: Een fluitend of rinkelend geluid dat tijdens het gebruik uit de schakelaar komt, is een normaal onderdeel van de schakelaarfunctie.
NOTE: Draaien op lage snelheid bij constant gebruik kan ervoor zorgen dat de boor oververhit raakt. Als dit gebeurt, koel de boor af door hem zonder belasting en op volle snelheid te laten draaien.

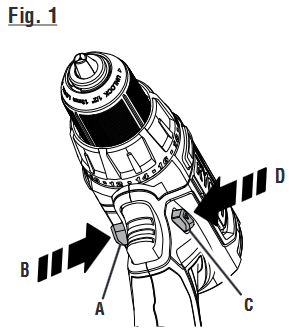

DRAAIRICHTING SELECTOR
(FORWARD/REVERSE/CENTER LOCK) (VOORUIT/ACHTERUIT/CENTRALE VERGRENDELING)
Zie Figuur 1
Zet de draairichting selector in de OFF (Uit) (centrale vergrendeling) positie om de schakelaar te vergrendelen en onbedoeld starten te voorkomen wanneer deze niet in gebruik is.
Plaats de draairichting selector links van de schakelaar voor vooruit boren. Plaats de selector rechts van de schakelaar om de draairichting om te keren.
NOTE: De boor werkt niet tenzij de draairichting selector volledig naar links of rechts is geduwd.
NOTICE:
Om schade aan de tandwielen te voorkomen, laat u de boorkop altijd volledig tot stilstand komen voordat u de draairichting verandert.
Accugereedschap is altijd in bedrijfsklare staat. Vergrendel de schakelaar wanneer u hem niet gebruikt of aan uw zijde draagt, wanneer u de accu installeert of verwijdert, en wanneer u bits installeert of verwijdert.

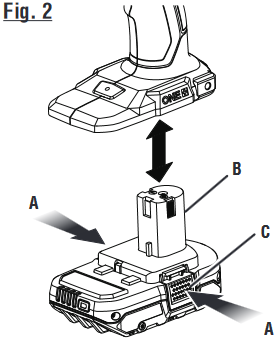

ACCU INSTALLEREN/VERWIJDEREN
- Druk de vergrendelingen in om de accu los te maken (Depress latches to release battery pack)
- Battery pack (Accu)
- Latches (Vergrendelingen)
- Vergrendel de schakelaar.
- Plaats de accu in het product zoals afgebeeld.
- Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu goed vastzit in het product voordat u begint met werken.
- Druk de vergrendelingen in om de accu te verwijderen.
Zie de gebruikershandleidingen voor uw accu en oplader voor volledige oplaadinstructies.

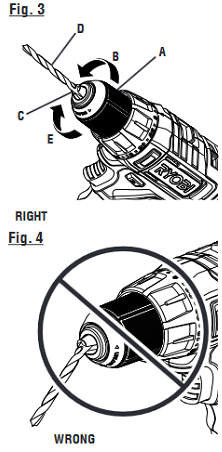

BITS INSTALLEREN/VERWIJDEREN
- Keyless chuck (Snelspanboorhouder)
- Unlock (release) (Ontgrendelen (loslaten))
- Chuck jaws (Boorkopbekken)
- Drill bit (Boor)
- Lock (tighten) (Vergrendelen (vastdraaien))
De pijlen op de snelspanboorhouder geven aan in welke richting de boorkophuls moet worden gedraaid om de boor vast te draaien of los te maken.
Gebruik geen sleutel om de boorkopbekken vast te draaien of los te maken.
- To install bits (Om bits te installeren), vergrendel de schakelaar.
- Open of sluit de boorkopbekken totdat de opening iets groter is dan de bitmaat die u wilt gebruiken.
- Til de voorkant van de boor iets op en plaats de boor.
Zorg ervoor dat u de boor recht in de boorkopbekken plaatst. Plaats de boor niet onder een hoek in de boorkopbekken en draai hem vervolgens vast. Dit kan ertoe leiden dat de boor uit de boor wordt geslingerd, wat kan leiden tot ernstig persoonlijk letsel of schade aan de boorkop.
- Draai de boorkophuls om de boorkopbekken te sluiten en vast te draaien.
Houd de boorkophuls niet met één hand vast en gebruik de kracht van de boor om de boorkopbekken op de boor vast te draaien. De boorkophuls kan in uw hand wegglijden of uw hand kan wegglijden en in contact komen met de draaiende boor. Dit kan een ongeluk veroorzaken dat leidt tot ernstig persoonlijk letsel.
- To remove bits (Om bits te verwijderen), vergrendel de schakelaar en open de boorkopbekken.

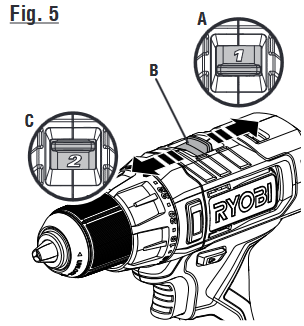

TWEE VERSNELLINGEN
- Low speed (1) (Lage snelheid (1))
- Two-speed gear train (high-low) (Twee versnellingen (hoog-laag))
- High speed (2) (Hoge snelheid (2))
- Selecteer lage snelheid voor toepassingen die meer kracht en koppel vereisen, zoals het indraaien van schroeven en het boren in metaal.
- Selecteer hoge snelheid voor snel boren of indraaien, voor boren in hout of metselwerk.
NOTICE:
Verander nooit van snelheid terwijl het gereedschap draait. Het niet gehoorzamen van deze waarschuwing kan leiden tot ernstige schade aan de boor.
NOTE: Als u moeite heeft om van het ene snelheidsbereik naar het andere te schakelen, draai dan de boorkop met de hand totdat de tandwielen in elkaar grijpen.

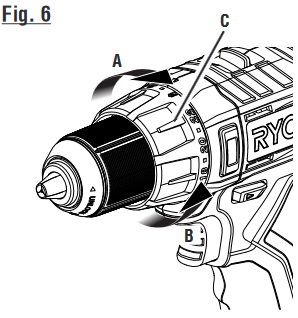

KOPPEL AANPASSEN
- To decrease torque (Om het koppel te verlagen)
- To increase torque (Om het koppel te verhogen)
- Torque adjustment ring (Koppelinstelring)
Draai de instelring naar de juiste koppelinstelling voor het type materiaal en de grootte van de schroef die u gebruikt.
| Voor het indraaien van kleine schroeven |
| Voor het indraaien van schroeven in zacht materiaal |
| Voor het indraaien van schroeven in zachte en harde materialen |
| Voor het indraaien van schroeven in hard hout |
| Voor het indraaien van grote schroeven |
| | Voor zwaar boren |

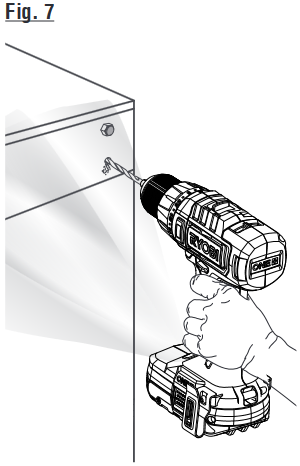

BOREN/SCHROEVEN INDRAAIEN
- Controleer de draairichting selector voor de juiste instelling (vooruit of achteruit).
- Selecteer lage of hoge snelheid, afhankelijk van uw toepassing. Raadpleeg Two-Speed Gear Train (Twee versnellingen) en Adjusting Torque (Koppel aanpassen).
- Zet het werkstuk vast in een bankschroef of met klemmen om te voorkomen dat het draait als de bit draait.
- Houd de boor stevig vast en plaats de bit op het punt waar moet worden geboord of waar de schroef moet worden ingedraaid.
Draai geen schroef in waar waarschijnlijk verborgen bedrading achter het oppervlak zit. Contact met een "onder spanning staande" draad maakt blootliggende metalen delen van het gereedschap "onder spanning staand" en kan de bediener mogelijk een schok geven. Als u een schroef moet indraaien waar mogelijk verborgen bedrading aanwezig is, houd het gereedschap dan altijd vast aan geïsoleerde grijpvlakken (handgreep) tijdens het uitvoeren van de bewerking om een schok voor de bediener te voorkomen.
- Druk de schakelaar in om de boor te starten.
- Beweeg de bit in het werkstuk en oefen alleen voldoende druk uit om de bit te laten snijden of de schroef in te draaien. Forceer de boor niet en oefen geen zijwaartse druk uit om een gat te verlengen. Laat het gereedschap het werk doen.
Wees bij het boren voorbereid op vastlopen bij het doorbreken van de bit. Wanneer deze situaties zich voordoen, heeft de boor de neiging om te grijpen en terug te slaan in de tegenovergestelde richting van de draairichting en kan dit leiden tot verlies van controle bij het doorbreken van materiaal. Als u niet bent voorbereid, kan dit verlies van controle leiden tot mogelijk ernstig letsel.
- Gebruik bij het boren van harde, gladde oppervlakken een centerpons om de gewenste gatlocatie te markeren. Dit voorkomt dat de bit uit het midden glijdt wanneer het gat wordt gestart.
- Als de bit vastloopt in het werkstuk of als de boor afslaat, stop het gereedschap dan onmiddellijk. Verwijder de bit uit het werkstuk en bepaal de oorzaak van het vastlopen.
NOTE: Deze boor heeft een elektrische rem. Wanneer de schakelaar wordt losgelaten, stopt de boorkop met draaien. Wanneer de rem goed werkt, zijn er vonken zichtbaar door de ventilatiesleuven op de behuizing. Dit is normaal en is de werking van de rem.
NOTE: Als een bewerking aanzienlijk stof creëert, wat resulteert in een slecht zicht op het werkstuk, wordt frequent stofzuigen van de werkplek aanbevolen.
HOUT EN METAAL BOREN
Gebruik voor maximale prestaties high-speed stalen bits voor hout- of metaalboren. Selecteer de boormodus. Begin met boren op een zeer lage snelheid om te voorkomen dat de bit van het startpunt glijdt.
Hout Boren
- Verhoog de snelheid naarmate de boor in het materiaal bijt.
- Plaats bij het boren van gaten een blok hout achter het werkstuk om gerafelde of versplinterde randen aan de achterkant van het gat te voorkomen. Wanneer deze situaties zich voordoen, heeft de boor de neiging om te grijpen en terug te slaan in de tegenovergestelde richting van de draairichting en kan dit leiden tot.
Metaal en Staal Boren
- Gebruik een lichte olie op de boor om te voorkomen dat deze oververhit raakt. De olie verlengt de levensduur van de bit en verhoogt de boorwerking.
- Houd een snelheid en druk aan die snijden mogelijk maakt zonder de bit te oververhitten. Te veel druk uitoefenen zal:
- De boor oververhitten;
- De lagers verslijten;
- Bits buigen of verbranden; en
- Off-center of onregelmatig gevormde gaten produceren.
- Begin bij het boren van grote gaten in metaal met een kleine bit en eindig vervolgens met een grotere bit.
ONDERHOUD
Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van een ander onderdeel kan een gevaar opleveren of schade aan het product veroorzaken.
ALGEMEEN ONDERHOUD
Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Ryobi PCL206K2 - 18V ONE+ 1/2" BOORMACHINE/SCHROEFMACHINE KIT Handleiding
