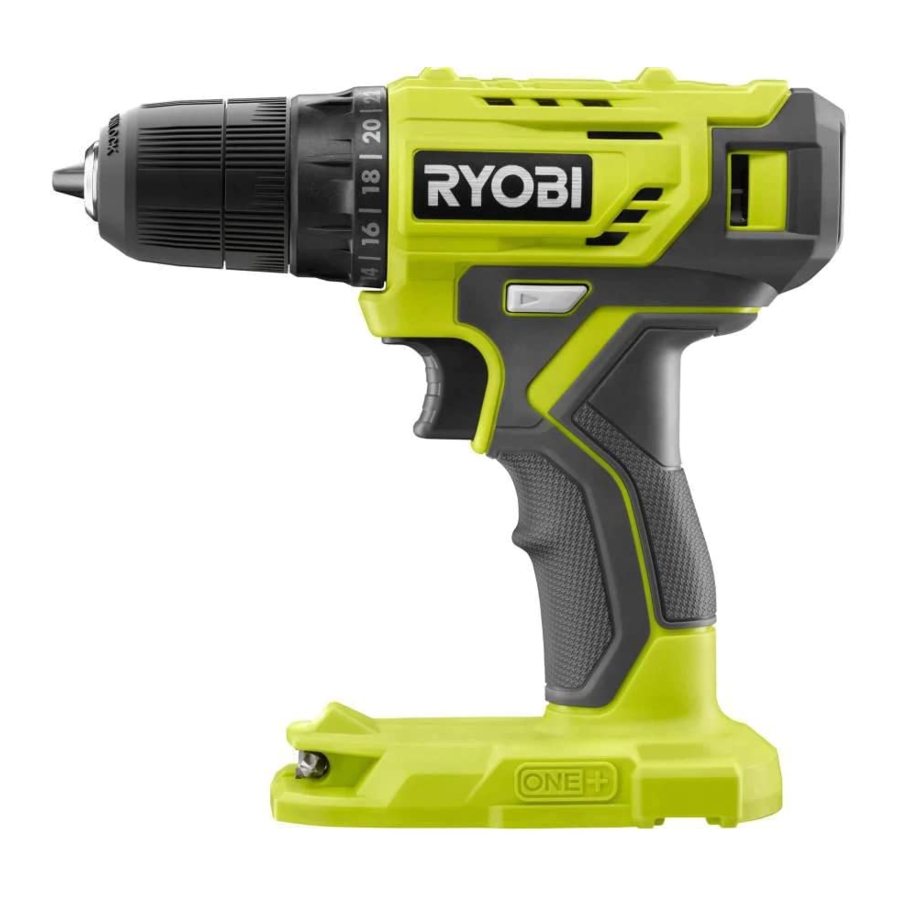

Ryobi P209D - 18 VOLT, 3/8 in. DRILL-DRIVER Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

VEILIGHEID VAN HET WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap produceert vonken die stof of dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
• Gebruik dit product alleen met batterijen en opladers die vermeld staan in de tool/apparaat/batterijpakket/oplader correlatie supplement 987000-432.

PERSOONLIJKE VEILIGHEID

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het apparaat aansluit op de stroombron en/of de batterij, oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarvan de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voor het aansluiten van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
• Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in de ventilatieopeningen worden gezogen.
• Niet gebruiken op een ladder of een onstabiele steun. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de batterij, indien losneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken bieden geen veilige hantering en controle over het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN BATTERIJGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brand.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder slechte omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSWAARSCHUWINGEN VOOR BOORMACHINE/SCHROEVENDRAAIER

VEILIGHEIDSINSTRUCTIES VOOR ALLE BEDIENINGEN

• Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Als het snijaccessoire of de bevestigingsmiddelen in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" worden en de bediener een elektrische schok geven.

VEILIGHEIDSINSTRUCTIES BIJ HET GEBRUIK VAN LANGE BOORBITS

• Gebruik nooit een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden is de bit geneigd te buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Begin altijd met boren op lage snelheid en met de punt van de bit in contact met het werkstuk. Bij hogere snelheden is de bit geneigd te buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
• Oefen alleen druk uit in een rechte lijn met de bit en oefen geen overmatige druk uit. Bits kunnen buigen, waardoor ze breken of de controle verliezen, wat kan leiden tot persoonlijk letsel.

AANVULLENDE VEILIGHEIDSINSTRUCTIES

• Ken uw elektrisch gereedschap. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit elektrisch gereedschap zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig letsel.
• Draag altijd een veiligheidsbril met zijbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1 bij het monteren van onderdelen, het bedienen van het gereedschap of het uitvoeren van onderhoud. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw longen. Draag een gezichtsmasker of stofmasker als de bewerking stoffig is. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw gehoor. Draag gehoorbescherming gedurende langere perioden. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Batterijgereedschap hoeft niet op een stopcontact te worden aangesloten; daarom zijn ze altijd in bedrijfsklare staat. Wees u bewust van mogelijke gevaren wanneer u uw batterijgereedschap niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
• Plaats batterijgereedschap of hun batterijen niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Niet pletten, laten vallen of beschadigen batterijpakket. Gebruik geen batterijpakket of oplader die is gevallen of een scherpe stoot heeft gekregen. Een beschadigde batterij kan exploderen. Gooi een gevallen of beschadigde batterij onmiddellijk op de juiste manier weg.
• Batterijen kunnen exploderen in de buurt van een ontstekingsbron, zoals een controlelampje. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een geëxplodeerde batterij kan brokstukken en chemicaliën wegslingeren. Spoel bij blootstelling onmiddellijk met water.
• Laad het batterijgereedschap niet op op een vochtige of natte plaats. Gebruik, bewaar of laad batterijpakketten of producten niet op locaties waar de temperatuur lager is dan 10 °C of hoger dan 38 °C. Niet buiten of in voertuigen opslaan.
• Onder extreme gebruiksomstandigheden of temperatuuromstandigheden kan er batterijlekkage optreden. Als de vloeistof in contact komt met uw huid, was deze dan onmiddellijk met water en zeep. Als de vloeistof in uw ogen komt, spoel ze dan gedurende ten minste 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.

		Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
		Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
		Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP:		(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar die geen verband houdt met mogelijk letsel (bv. berichten met betrekking tot schade aan eigendommen).
Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zorgt ervoor dat u het product beter en veiliger kunt bedienen.
SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een mogelijk persoonlijk letselrisico aan.
	Lees de bedieningshandleiding	Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oogbescherming	Draag altijd een oogbescherming met zijbeschermers die gemarkeerd zijn om te voldoen aan ANSI Z87.1.
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen of gebruiken op vochtige plaatsen.
	Recyclesymbool	Dit product maakt gebruik van lithium-ionbatterijen (Li-ion). Lokale, provinciale of federale wetten kunnen het verbieden om batterijen bij het gewone afval te gooien. Raadpleeg uw plaatselijke afvalverwerkingsbedrijf voor informatie over beschikbare recycling- en/of verwijderingsmogelijkheden.
V	Volt	Spanning
min	Minuten	Tijd
	Gelijkstroom	Type of een kenmerk van stroom
no	Nullasttoerental	Rotatiesnelheid, bij geen belasting
.../min	Per minuut	Omwentelingen, slagen, oppervlaktessnelheid, banen enz., per minuut

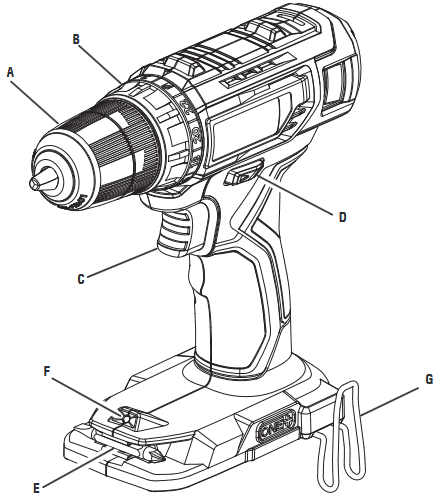

OVERZICHT

1. Keyless chuck
2. Torque adjustment ring
3. Switch trigger
4. Direction of rotation selector (forward/reverse/center lock)
5. Bit storage
6. LED light
7. Belt hook (not included)

MONTAGE

Gebruik dit product niet als het niet volledig gemonteerd is of als er onderdelen lijken te ontbreken of beschadigd zijn. Het gebruik van een product dat niet correct en volledig is gemonteerd of met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires of hulpstukken te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp. In Mexico kunt u bellen met 800-843-1111.

WERKING

Sta niet toe dat vertrouwdheid met gereedschap u onzorgvuldig maakt. Onthoud dat een onvoorzichtige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Verwijder altijd de batterij uit het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de batterij voorkomt onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.

Draag altijd oogbescherming met zijbescherming die voldoet aan ANSI Z87.1, samen met gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen ontstaan.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit gereedschap. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan ernstig persoonlijk letsel veroorzaken.

TOEPASSINGEN

U kunt dit gereedschap gebruiken voor de hieronder genoemde doeleinden:

• Boren in alle soorten houtproducten (hout, multiplex, panelen, composietplaat en hardboard), keramiek, kunststoffen, glasvezel, laminaten en metalen; schroeven in hout en gipsplaat draaien met schroevendraaierbits

Deze boor is niet bedoeld voor het mengen van beton, gipsplaat, voegmiddel of andere soortgelijke viskeuze mengsels. Het niet naleven van deze waarschuwing kan leiden tot slechte prestaties, mogelijk letsel en maakt uw garantie ongeldig.

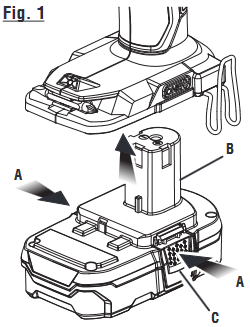

BATTERIJPLAATSEN/VERWIJDEREN

1. Vergrendelingen indrukken om batterij vrij te geven
2. Batterij
3. Vergrendelingen

• Vergrendel de schakeltrigger.
• Plaats de batterij zoals afgebeeld in het product.
• Zorg ervoor dat de vergrendelingen aan elke kant van de batterij op hun plaats klikken en dat de batterij in het product is vastgezet voordat u begint met de bediening.
• Druk op de vergrendelingen om de batterij te verwijderen.

Raadpleeg de bedieningshandleidingen voor uw batterij en oplader voor volledige oplaadinstructies.

SCHAKELAAR MET VARIABELE SNELHEID

1. Ontgrendelen (loslaten)
2. Vergrendelen (vastdraaien)
3. Boorkop
4. Draaibare richtingselector
5. Achteruit
6. Vooruit
7. Schakeltrigger

De schakeltrigger met variabele snelheid levert een hogere snelheid bij verhoogde triggerdruk en een lagere snelheid bij verminderde triggerdruk.

Om de boor AAN te zetten, drukt u op de schakeltrigger. Om hem UIT te zetten, laat u de schakeltrigger los en laat u de boorkop volledig tot stilstand komen.

OPMERKING: Een fluitend of rinkend geluid dat tijdens het gebruik uit de schakelaar komt, is een normaal onderdeel van de schakelaarfunctie.

OPMERKING: Langdurig werken op lage snelheid kan ertoe leiden dat de boor oververhit raakt. Als dit gebeurt, koelt u de boor af door hem zonder belasting en op volle snelheid te laten draaien.

DRAAIRICHTINGSSCHAKELAAR

(VOORUIT/ACHTERUIT/MIDDENVERGRENDELING)

Zie afbeelding 2

Zet de draairichtingsschakelaar in de UIT-stand (middenvergrendeling) om de schakeltrigger te vergrendelen en onbedoeld starten te voorkomen wanneer deze niet in gebruik is.

Plaats de draairichtingsschakelaar links van de schakeltrigger om vooruit te boren. Plaats de schakelaar rechts van de schakeltrigger om de richting om te keren.

OPMERKING: De boor werkt niet, tenzij de draairichtingsschakelaar volledig naar links of rechts is geduwd.

LET OP:
Om schade aan de tandwielen te voorkomen, laat u de boorkop altijd volledig tot stilstand komen voordat u de draairichting verandert.

Accugereedschap is altijd in bedrijfsklare staat. Vergrendel de schakelaar wanneer u het niet gebruikt of aan uw zijde draagt, wanneer u de batterij plaatst of verwijdert, en wanneer u bits plaatst of verwijdert.

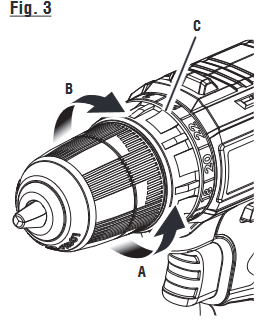

KOPPEL AANPASSEN

1. Om het koppel te verminderen
2. Om het koppel te verhogen
3. Koppelverstelring

Draai de verstelring naar de juiste koppelinstelling voor het type materiaal en de schroefmaat die u gebruikt.

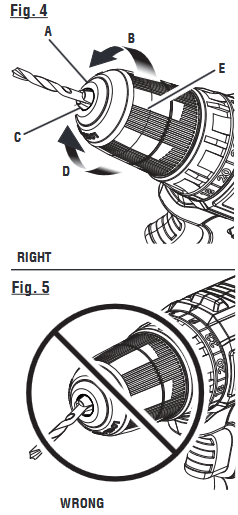

BITS PLAATSEN/VERWIJDEREN

1. Sleutelloze boorkop
2. Ontgrendelen (loslaten)
3. Boorkopbekken
4. Vergrendelen (vastdraaien)
5. Boorkophuls

De pijlen op de sleutelloze boorkop geven aan in welke richting u de boorkopbehuizing moet draaien om de boor vast te draaien of los te maken. Gebruik geen sleutel om de boorkopbekken vast te draaien of los te maken.

• Om bits te plaatsen, vergrendelt u de schakeltrigger.
• Open of sluit de boorkopbekken totdat de opening iets groter is dan de bitmaat die u wilt gebruiken.
• Til de voorkant van de boor iets op en plaats de boor.

Zorg ervoor dat u de boor recht in de boorkopbekken steekt. Steek de boor niet in een hoek in de boorkopbekken en draai hem vervolgens vast. Dit kan ertoe leiden dat de boor uit de boor wordt geslingerd, wat kan leiden tot ernstig persoonlijk letsel of schade aan de boorkop.

• Pak de kraag van de boorkop met één hand vast en houd deze vast. Draai met uw andere hand de boorkopbehuizing om de boorkopbekken te sluiten en vast te draaien.

Houd de boorkopbehuizing niet met één hand vast en gebruik de kracht van de boor om de boorkopbekken op de boor vast te draaien. De boorkopbehuizing kan in uw hand wegglijden, of uw hand kan wegglijden en in contact komen met de draaiende boor. Dit kan een ongeval veroorzaken dat kan leiden tot ernstig persoonlijk letsel.

• Om bits te verwijderen, vergrendelt u de schakeltrigger en opent u de boorkopbekken.
• De bit die bij de boor wordt geleverd, kan in de opbergruimte worden geplaatst, die zich aan de basis van de boor bevindt.

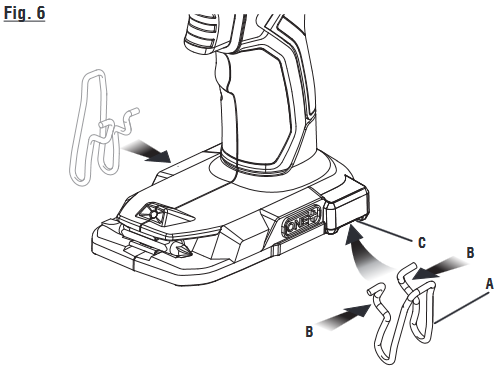

RIEMCLIP PLAATSEN/VERWIJDEREN

(NIET INBEGREPEN)

1. Rihaak (niet inbegrepen)
2. Tanden
3. Rihaaksleuf

De riemclip kan aan beide zijden van de behuizing worden geplaatst.

• Knijp de tanden samen zoals afgebeeld.
• Steek de tanden in de rihaaksleuf aan weerszijden van het gereedschap.
• Wanneer de rihaak volledig in de sleuf is gestoken, laat u de tanden los.
• Om te verwijderen, knijpt u de tanden samen en trekt u de rihaak uit de sleuf aan de zijkant van het gereedschap.

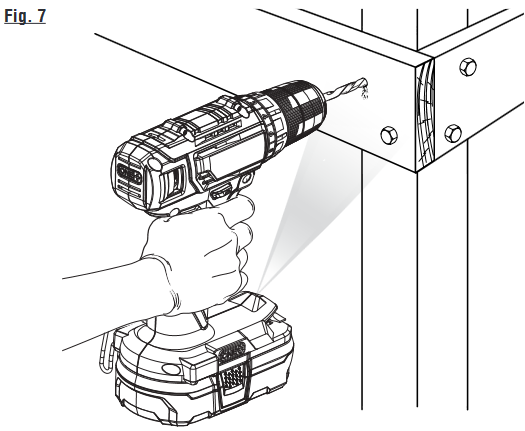

BOREN/SCHROEVEN

Bovenop de motorbehuizing bevindt zich een waterpas om de boor tijdens gebruik waterpas te houden.

• Controleer de draairichtingsschakelaar voor de juiste instelling (vooruit of achteruit).
• Zet het werkstuk vast in een bankschroef of met klemmen om te voorkomen dat het gaat draaien terwijl de bit draait.
• Houd de boor stevig vast en plaats de bit op het punt waar moet worden geboord, of waar de schroef moet worden aangedraaid.

Draai geen schroef in waar waarschijnlijk verborgen bedrading achter het oppervlak zit. Contact met een "stroomdraad" maakt blootliggende metalen delen van het gereedschap "stroomvoerend" en kan de gebruiker mogelijk een schok geven. Als u een schroef moet draaien waar mogelijk verborgen bedrading aanwezig is, houd het gereedschap dan altijd vast aan geïsoleerde grijpvlakken (handgreep) tijdens het uitvoeren van de bewerking om een schok voor de gebruiker te voorkomen.

• Druk op de schakeltrigger om de boor te starten.
• Beweeg de bit in het werkstuk en oefen alleen voldoende druk uit om de bit te laten snijden of de schroef aan te draaien. Forceer de boor niet en oefen geen zijwaartse druk uit om een gat te verlengen. Laat het gereedschap het werk doen.

Wees tijdens het boren voorbereid op vastlopen bij het doorbreken van de bit. Wanneer deze situaties zich voordoen, heeft de boor de neiging om te grijpen en terug te slaan in de richting tegengesteld aan de draairichting en kan dit leiden tot verlies van controle bij het doorbreken van materiaal. Als u niet bent voorbereid, kan dit verlies van controle leiden tot mogelijk ernstig letsel.

• Gebruik bij harde, gladde oppervlakken een centerpons om de gewenste gatlocatie te markeren. Dit voorkomt dat de bit uit het midden glijdt wanneer het gat wordt gestart.
• Als de bit in het werkstuk vastloopt of als de boor afslaat, stop het gereedschap dan onmiddellijk. Verwijder de bit uit het werkstuk en stel vast wat de reden is voor het vastlopen.

OPMERKING: Deze boor heeft een elektrische rem. Wanneer de schakeltrigger wordt losgelaten, stopt de boorkop met draaien. Wanneer de rem goed werkt, zijn er vonken zichtbaar door de ventilatiesleuven op de behuizing. Dit is normaal en is de werking van de rem.

HOUT EN METAAL BOREN

Gebruik voor maximale prestaties snelstaalboren voor hout of metaal. Selecteer de boormodus. Begin met boren op een zeer lage snelheid om te voorkomen dat de bit van het startpunt glijdt.

Hout boren

• Verhoog de snelheid naarmate de boor in het materiaal bijt.
• Plaats bij het boren van gaten een blok hout achter het werkstuk om rafelige of splinterige randen aan de achterkant van het gat te voorkomen.

Metaal en staal boren

• Gebruik een lichte olie op de boor om te voorkomen dat deze oververhit raakt. De olie verlengt de levensduur van de bit en verhoogt de boorwerking.
• Houd een snelheid en druk aan die snijden mogelijk maakt zonder de bit te oververhitten. Te veel druk uitoefenen zal:

• De boor oververhitten;
• De lagers verslijten;
• Bits buigen of verbranden; en
• Off-center of onregelmatig gevormde gaten produceren.

• Begin bij het boren van grote gaten in metaal met een kleine bit en eindig vervolgens met een grotere bit.

ONDERHOUD

Gebruik bij onderhoud alleen identieke vervangende onderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.

ALGEMEEN ONDERHOUD
Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet enz. te verwijderen.
