Ryobi PBLDD01 - 18V ONE+ HP Brushless 1/2" Boor-/schroefmachinehandleiding

Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen en begrijpen voordat hij dit product gebruikt.

BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK

ALGEMENE WAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

VEILIGHEID VAN HET WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
• Gebruik dit product alleen met batterijen en laders die worden vermeld in tool/appliance/battery pack/charger correlation supplement 987000-432.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een roterend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat vertrouwdheid die is opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
• Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in ventilatieopeningen worden gezogen.
• Niet gebruiken op een ladder of onstabiele ondergrond. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van onbedoeld starten van het elektrisch gereedschap.
• Bewaar niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN BATTERIJGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Spoel met water als er per ongeluk contact optreedt. Zoek bovendien medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, EXPLOSIE of risico op letsel.
• Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 265°C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de BATTERIJ beschadigen en het risico op brand vergroten.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
• Voer nooit onderhoud uit aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.
• Gebruik bij het onderhoud van een elektrisch gereedschap alleen identieke vervangingsonderdelen. Volg de instructies in het gedeelte Onderhoud van deze handleiding. Het gebruik van niet-goedgekeurde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op schokken of letsel veroorzaken.

VEILIGHEIDSWAARSCHUWINGEN BOORMACHINE

• Gebruik extra handgreep(en) als deze bij het gereedschap zijn geleverd. Verlies van controle kan persoonlijk letsel veroorzaken.
• Zet het gereedschap goed vast voor gebruik. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens de bediening goed vast te zetten, kan controleverlies optreden, wat kan leiden tot persoonlijk letsel.
• Houd het elektrisch gereedschap vast aan geïsoleerde oppervlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Contact van het snijaccessoire met een "onder spanning staande" ("live") draad kan blootliggende metalen delen van het elektrisch gereedschap "onder spanning" ("live") zetten en de gebruiker een elektrische schok geven.
• Ken uw elektrisch gereedschap. Lees de gebruikershandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit elektrisch gereedschap zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig letsel.
• Draag altijd een veiligheidsbril met zijschilden die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw longen. Draag een gezichts- of stofmasker als de bewerking stoffig is. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw gehoor. Draag gehoorbescherming gedurende langere perioden van gebruik. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Accugereedschap hoeft niet op een stopcontact te worden aangesloten; daarom zijn ze altijd in werkende staat. Wees u bewust van mogelijke gevaren wanneer u uw accugereedschap niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
• Plaats accugereedschap of hun accu's niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Niet pletten, laten vallen of beschadigen van de accu. Gebruik geen accupack of oplader die is gevallen of een scherpe stoot heeft gehad. Een beschadigde accu is onderhevig aan explosie. Gooi een gevallen of beschadigde accu onmiddellijk op de juiste manier weg.
• Accu's kunnen exploderen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte accu kan brokstukken en chemicaliën wegslingeren. Spoel onmiddellijk met water als u eraan bent blootgesteld.
• Laad accugereedschap niet op in een vochtige of natte omgeving. Het opvolgen van deze regel vermindert het risico op elektrische schokken.
• Voor de beste resultaten moet uw accugereedschap worden opgeladen op een locatie waar de temperatuur hoger is dan 10 °C, maar lager dan 38 °C. Om het risico op ernstig persoonlijk letsel te verminderen, mag u niet buiten of in voertuigen opslaan.
• Onder extreme gebruiksomstandigheden of temperatuuromstandigheden kan er acculekkage optreden. Als er vloeistof in contact komt met uw huid, was deze dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan gedurende minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit om misbruik van het product en mogelijk letsel te voorkomen.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus te verklaren die aan dit product zijn verbonden.
SYMBOOL & SIGNAAL		BETEKENIS
		Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
		Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
		Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP:		(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar niet gerelateerd is aan mogelijk letsel (bijv. berichten met betrekking tot materiële schade).
Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis kennen. Een juiste interpretatie van deze symbolen stelt u in staat om het product beter en veiliger te bedienen.
SYMBOOL	NAAM	AANDUIDING / UITLEG
	Veiligheidswaarschuwing	Geeft een potentieel persoonlijk letselgevaar aan.
	Lees de gebruikershandleiding	Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oogbescherming	Draag altijd een veiligheidsbril met zijschilden die zijn gemarkeerd om te voldoen aan ANSI Z87.1.
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen en niet gebruiken op vochtige plaatsen.
	Recyclesymbool	Dit product gebruikt lithium-ion (Li-ion) batterijen. Lokale, provinciale of federale wetten kunnen het verbieden om batterijen bij het gewone afval te gooien. Raadpleeg uw plaatselijke afvalverwerker voor informatie over beschikbare recycling- en/of verwijderingsmogelijkheden.
V	Volt	Spanning
min	Minuten	Tijd
	Gelijkstroom	Type of een kenmerk van stroom
no	Nullasttoerental	Rotatiesnelheid, bij nullast
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen enz., per minuut

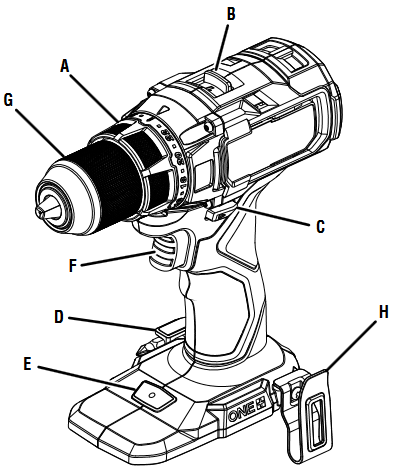

OVERZICHT

1. Koppelinstellingsring
2. Twee-versnellingen (hoog-laag)
3. Draairichtingskeuzeschakelaar (vooruit / achteruit / middenvergrendeling)
4. Bithouder (niet inbegrepen)
5. LED-licht
6. Variabele snelheidschakelaar (Variable speed switch)
7. Sleutelloze boorkop (Keyless chuck)
8. Belt hook (niet inbegrepen)

MONTAGE

Gebruik dit product niet als het niet volledig is gemonteerd of als er onderdelen lijken te ontbreken of beschadigd zijn. Het gebruik van een product dat niet correct en volledig is gemonteerd of met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires of hulpstukken te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot ernstig persoonlijk letsel.

• Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

WERKING

Laat de vertrouwdheid met dit product er niet toe leiden dat u onzorgvuldig wordt. Onthoud dat een onachtzaam fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Verwijder altijd de accu van het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.

Draag altijd oogbescherming met zijbeschermers die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden gegooid en andere mogelijke ernstige verwondingen.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de onderstaande doeleinden:

• Boren in alle soorten houtproducten (hout, multiplex, panelen, spaanplaat en hardboard), keramiek, kunststoffen, glasvezel, laminaten en metalen; schroeven in hout en gipsplaten draaien met schroevendraaierbits

Deze boor is niet bedoeld voor het mengen van beton, gipsplaten, voegmiddel of andere vergelijkbare soorten viskeuze mengsels. Het niet gehoorzamen van deze waarschuwing kan leiden tot slechte prestaties, mogelijk letsel en maakt uw garantie ongeldig.

OVERBELASTINGSBEVEILIGING

Wanneer het gereedschap wordt geforceerd of de motor overbelast is, schakelt het gereedschap automatisch uit. Om het gereedschap te resetten, laat u de trigger los en hervat u de werking. Als het gereedschap nog steeds niet opnieuw start, verwijder dan de accu en plaats deze terug. Forceer het gereedschap niet.

HOGE TEMPERATUURBEVEILIGING

Li-ion-accu's zijn uitgerust met een hoge temperatuurbeveiligingsfunctie die het gereedschap automatisch deactiveert wanneer het oververhit is. Om de werking te hervatten, laat u het gereedschap afkoelen en knijpt u vervolgens in de trigger.

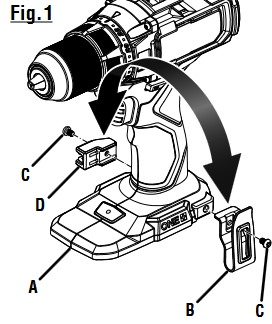

INSTALLEREN/VERWIJDEREN RIEMHAAK OF BITHOUDER (NIET INBEGREPEN)

1. Base
2. Belt hook (not included) (Riemhaak (niet inbegrepen))
3. Screw (not included) (Schroef (niet inbegrepen))
4. Bit holder (not included) (Bithouder (niet inbegrepen))

De riemhaak en bithouder zijn uitwisselbaar. Ze kunnen aan beide zijden van de basis worden geïnstalleerd.

• Lijn het gat in de riemhaak of bithouder uit met het gat in de basis van het gereedschap.
• Installeer de schroef om de riemhaak of bithouder op zijn plaats te bevestigen.
• Om te de-installeren, verwijdert u de schroef en vervolgens de riemhaak of bithouder.

SCHAKELAAR MET VARIABELE SNELHEID

1. Direction of rotation selector (forward/reverse/center lock) (Draairichtingselector (vooruit/achteruit/middenvergrendeling))
2. Reverse (Achteruit)
3. Forward (Vooruit)
4. Variable speed switch trigger (Schakelaar met variabele snelheid)

De schakelaar met variabele snelheid levert een hogere snelheid met verhoogde triggerdruk en een lagere snelheid met verminderde triggerdruk.

Om de boor ON (AAN) te zetten, drukt u de schakelaar in. Om hem OFF (UIT) te zetten, laat u de schakelaar los en laat u de boorkop volledig tot stilstand komen.

NOTE: (OPMERKING:) Een fluitend of rinkelend geluid dat tijdens het gebruik uit de schakelaar komt, is een normaal onderdeel van de schakelaarfunctie.

NOTE: (OPMERKING:) Langdurig gebruik bij lage snelheden kan ervoor zorgen dat de boor oververhit raakt. Als dit gebeurt, koelt u de boor af door hem zonder belasting en op volle snelheid te laten draaien.

DRAAIRICHTINGSELECTOR

(FORWARD/REVERSE/CENTER LOCK) ((VOORUIT/ACHTERUIT/MIDDENVERGRENDELING))

Zet de draairichtingselector in de OFF (UIT) (middenvergrendeling) stand om de schakelaar te vergrendelen en onbedoeld starten te voorkomen wanneer deze niet in gebruik is.

Plaats de draairichtingselector links van de schakelaar voor voorwaarts boren. Plaats de selector rechts van de schakelaar om de draairichting om te keren.

NOTE: (OPMERKING:) De boor werkt niet tenzij de draairichtingselector volledig naar links of rechts is geduwd.

NOTICE: (LET OP:)
Om schade aan de tandwielen te voorkomen, moet u de boorkop altijd volledig tot stilstand laten komen voordat u de draairichting verandert.

Accugereedschap is altijd in bedrijfsklare toestand. Vergrendel de schakelaar wanneer u hem niet gebruikt of aan uw zijde draagt, wanneer u de accu installeert of verwijdert, en wanneer u bits installeert of verwijdert.

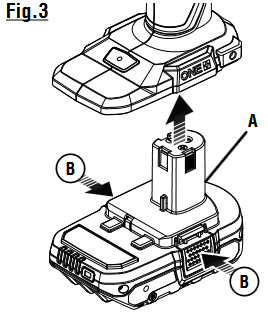

INSTALLEREN/VERWIJDEREN ACCU

1. Battery pack (Accu)
2. Depress latches to release battery pack (Druk op de vergrendelingen om de accu los te maken)

• Vergrendel de schakelaar.
• Plaats de accu in het product zoals afgebeeld.
• Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu goed vastzit in het product voordat u begint met werken.
• Druk op de vergrendelingen om de accu te verwijderen.

Raadpleeg de handleidingen van uw accu en oplader voor volledige oplaadinstructies.

INSTALLEREN/VERWIJDEREN BITS

1. Drill bit (Boor)
2. Unlock (Ontgrendelen)
3. Lock (Vergrendelen)
4. Chuck jaws (Boorkopbekken)

De pijlen op de sleutelloze boorkop geven aan in welke richting het boorkoplichaam moet worden gedraaid om de boor vast te zetten of los te maken.

Gebruik geen sleutel om de boorkopbekken vast te draaien of los te maken.

• To install bits, (Om bits te installeren,) vergrendelt u de schakelaar.
• Open of sluit de boorkopbekken totdat de opening iets groter is dan de bitmaat die u wilt gebruiken.
• Til de voorkant van de boor iets op en plaats de boor.

  Zorg ervoor dat u de boor recht in de boorkopbekken plaatst. Plaats de boor niet onder een hoek in de boorkopbekken en draai hem vervolgens vast. Dit kan ertoe leiden dat de boor uit de boor wordt geslingerd, wat kan leiden tot ernstig persoonlijk letsel of schade aan de boorkop.
• Draai de boorkophuls om de boorkopbekken te sluiten en vast te draaien.

  Houd de boorkophuls niet met één hand vast en gebruik het vermogen van de boor om de boorkopbekken op de boor vast te draaien. De boorkophuls kan in uw hand wegglijden, of uw hand kan wegglijden en in contact komen met de roterende boor. Dit kan een ongeval veroorzaken dat leidt tot ernstig persoonlijk letsel.
• To remove bits, (Om bits te verwijderen,) vergrendelt u de schakelaar en opent u de boorkopbekken.

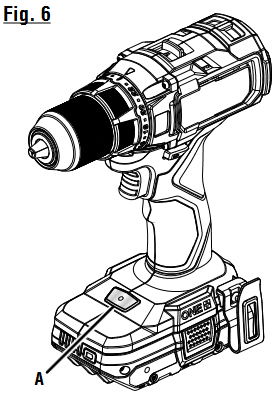

LED-LICHT

1. LED light (LED-licht)

Het LED-licht, dat zich aan de voorkant van de gereedschapsbasis bevindt, gaat branden wanneer de schakelaar wordt ingedrukt.

Als de boor niet in gebruik is, zorgt de time-outfunctie ervoor dat het licht begint te vervagen en vervolgens uitschakelt.

Het LED-licht brandt alleen als er een opgeladen accu in het gereedschap zit.

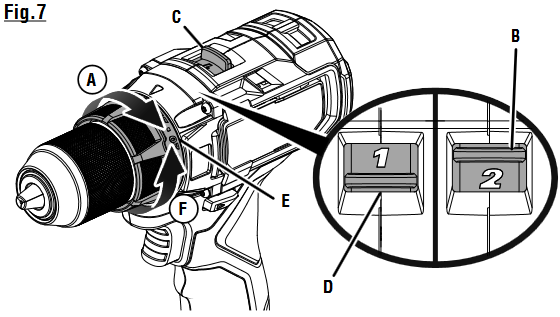

TWEE VERSNELLINGEN

1. To increase torque (Om het koppel te verhogen)
2. High (2) speed (Hoge (2) snelheid)
3. Two-speed gear train (high-low) (Twee versnellingen (hoog-laag))
4. Low (1) speed (Lage (1) snelheid)
5. Adjusting ring (Verstelring)
6. To decrease torque (Om het koppel te verlagen)

• Selecteer een lage snelheid (1) voor toepassingen die meer vermogen en koppel vereisen, zoals het indraaien van schroeven en het boren in metaal.
• Selecteer een hoge snelheid (2) voor snel boren of indraaien of voor boren in hout of metselwerk.

NOTICE: (LET OP:)
Verander nooit van snelheid terwijl het gereedschap draait. Het niet gehoorzamen van deze waarschuwing kan leiden tot ernstige schade aan de boor.

NOTE: (OPMERKING:) Als u moeite heeft om van het ene snelheidsbereik naar het andere te schakelen, draait u de boorkop met de hand totdat de tandwielen ingrijpen.

KO KOPPEL AANPASSEN

See Figure 7 (Zie afbeelding 7)

Draai de verstelring naar de juiste koppelinstelling voor het type materiaal en de grootte van de schroef die u gebruikt.

• 1 - 4 Voor het indraaien van kleine schroeven
• 5 - 8 Voor het indraaien van schroeven in zacht materiaal
• 9 - 12 Voor het indraaien van schroeven in zachte en harde materialen
• 13 - 16 Voor het indraaien van schroeven in hardhout
• 17 - 23 Voor het indraaien van grote schroeven

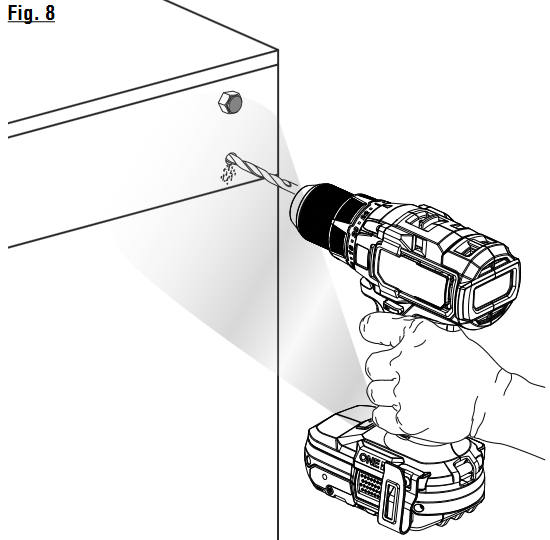

BOREN/SCHROEVEN INDRAAIEN

• Controleer de draairichtingselector op de juiste instelling (vooruit of achteruit).
• Gebruik een lage (1) snelheid voor toepassingen met een hoog koppel en een hoge (2) snelheid voor snel boren of schroeven. Raadpleeg Two-Speed Gear Train (Twee versnellingen) en Adjusting Torque (Koppel aanpassen).
• Zet het werkstuk vast in een bankschroef of met klemmen om te voorkomen dat het draait terwijl de bit draait.
• Houd de boor stevig vast en plaats de bit op het punt waar moet worden geboord, of waar de schroef moet worden ingedraaid.

  Draai geen schroef waar waarschijnlijk verborgen bedrading achter het oppervlak zit. Contact met een "live" (onder spanning staande) draad maakt blootliggende metalen delen van het gereedschap "live" (onder spanning staand) en kan de bediener een schok geven. Als u een schroef moet indraaien waar mogelijk verborgen bedrading aanwezig is, houd het gereedschap dan altijd vast aan geïsoleerde grijpvlakken (handgreep) tijdens de werkzaamheden om een schok voor de bediener te voorkomen.
• Druk op de schakelaar om de boor te starten.
• Beweeg de bit in het werkstuk en oefen alleen voldoende druk uit om de bit te laten snijden of de schroef in te draaien. Forceer de boor niet en oefen geen zijdelingse druk uit om een gat te verlengen. Laat het gereedschap het werk doen.

  Wees tijdens het boren voorbereid op het vastlopen bij het doorbreken van de boor. Wanneer deze situaties zich voordoen, heeft de boor de neiging om vast te grijpen en terug te slaan in de richting tegengesteld aan de draairichting en kan dit leiden tot verlies van controle bij het doorbreken van het materiaal. Als u hier niet op voorbereid bent, kan dit verlies van controle leiden tot mogelijk ernstig letsel.
• Gebruik op harde, gladde oppervlakken een centerpons om de gewenste gatlocatie te markeren. Dit voorkomt dat de bit wegglijdt van het midden wanneer het gat wordt gestart.
• Als de bit vastloopt in het werkstuk of als de boor afslaat, stop het gereedschap dan onmiddellijk. Verwijder de bit uit het werkstuk en stel vast wat de reden is voor het vastlopen.

NOTE: (OPMERKING:) Deze boor heeft een elektrische rem. Wanneer de schakelaar wordt losgelaten, stopt de boorkop met draaien.

HOUT EN METAAL BOREN

Gebruik voor maximale prestaties snelstaalboren voor het boren in hout of metaal. Selecteer de boormodus. Begin met boren op een zeer lage snelheid om te voorkomen dat de bit van het startpunt glijdt.

Hout boren

• Verhoog de snelheid naarmate de boor in het materiaal bijt.
• Plaats bij het boren van doorlopende gaten een blok hout achter het werkstuk om rafelige of splinterige randen aan de achterkant van het gat te voorkomen.

Metaal en staal boren

• Gebruik een lichte olie op de boor om te voorkomen dat deze oververhit raakt. De olie verlengt de levensduur van de bit en verhoogt de boorwerking.
• Handhaaf een snelheid en druk die snijden mogelijk maakt zonder de bit te oververhitten. Te veel druk uitoefenen zal:
  • De boor oververhitten;
  • De lagers verslijten;
  • Bits buigen of verbranden; en
  • Off-center of onregelmatig gevormde gaten produceren.
• Begin bij het boren van grote gaten in metaal met een kleine bit en eindig vervolgens met een grotere bit.

ONDERHOUD

Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste plastics zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet enz. te verwijderen.

PROBLEEMOPLOSSING

LED-LICHTFUNCTIES

*More than 9 flashes will result in the need to remove the battery and reinsert a few minutes later. (Meer dan 9 flitsen leiden ertoe dat de batterij moet worden verwijderd en een paar minuten later opnieuw moet worden geplaatst.)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

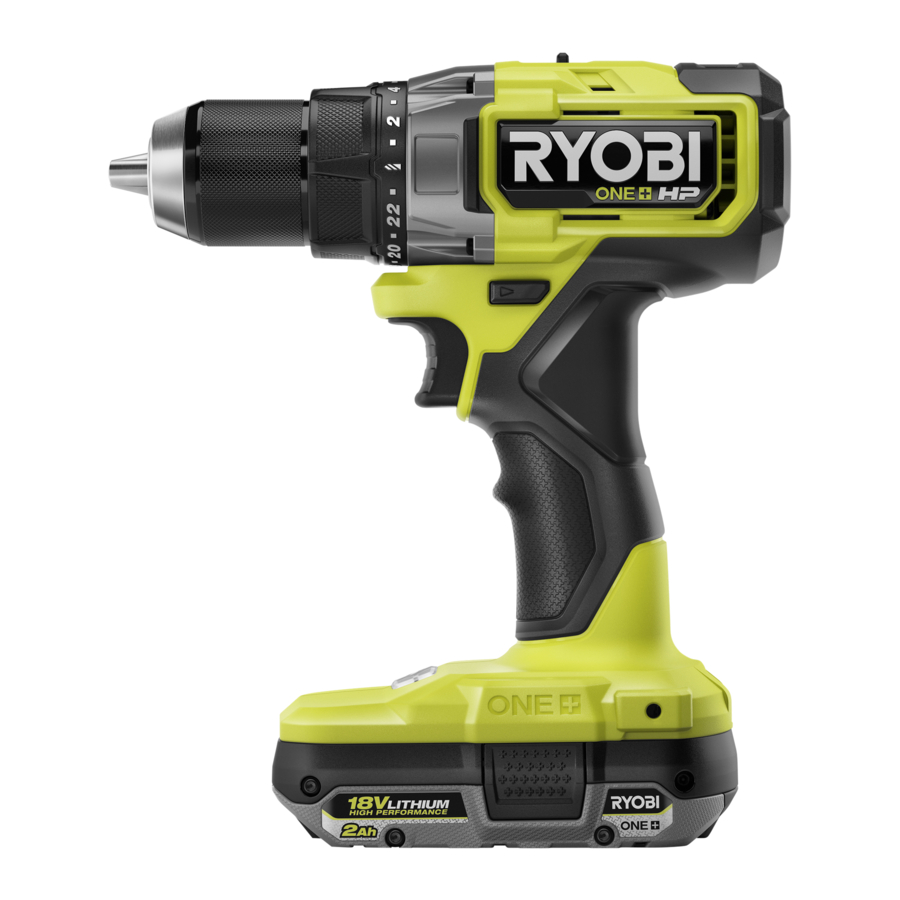

Download Ryobi PBLDD01 - 18V ONE+ HP Brushless 1/2" Boor-/schroefmachinehandleiding

Beschikbare talen
