Kärcher LMO 18-33 Battery - Handleiding batterij grasmaaier

Beoogd gebruik

Onjuist gebruik
Levensgevaar door snijwonden
Gebruik het apparaat uitsluitend voor het beoogde doel.

• Gebruik de batterij grasmaaier alleen in particuliere huishoudens.
• Het apparaat is uitsluitend bedoeld voor gebruik buitenshuis.
• Het apparaat is ontworpen voor het maaien van particuliere gazons.
• Het apparaat is ontworpen om met de hand te worden geduwd.
  Het apparaat mag niet worden getrokken.
• Het is verboden op het apparaat te rijden.

Elk ander gebruik is verboden. De gebruiker draagt de volledige aansprakelijkheid voor schade die voortvloeit uit oneigenlijk gebruik.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen. Ze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud bij het uitpakken op volledigheid. Als er accessoires ontbreken of er sprake is van transportschade, neem dan contact op met uw dealer.

Veiligheidsvoorzieningen

Symbolen op het apparaat

	Let op weggeslingerde of vliegende objecten.
	Houd alle toeschouwers, vooral kinderen en huisdieren, op minstens 15 m afstand van het werkgebied.
	Let op het scherpe mes. De messen blijven draaien nadat de motor is uitgeschakeld.
	Verwijder de veiligheidssleutel voordat u onderhoudswerkzaamheden uitvoert.
	Draag geschikte oogbescherming en gehoorbescherming bij het uitvoeren van werkzaamheden.
	Werk niet op steile hellingen.
	Stel het apparaat niet bloot aan regen of vochtige omstandigheden.

Overbelastingsbeveiliging

Het apparaat is uitgerust met een overbelastingsbeveiligingssysteem. Het apparaat schakelt automatisch uit wanneer een overbelasting wordt gedetecteerd.

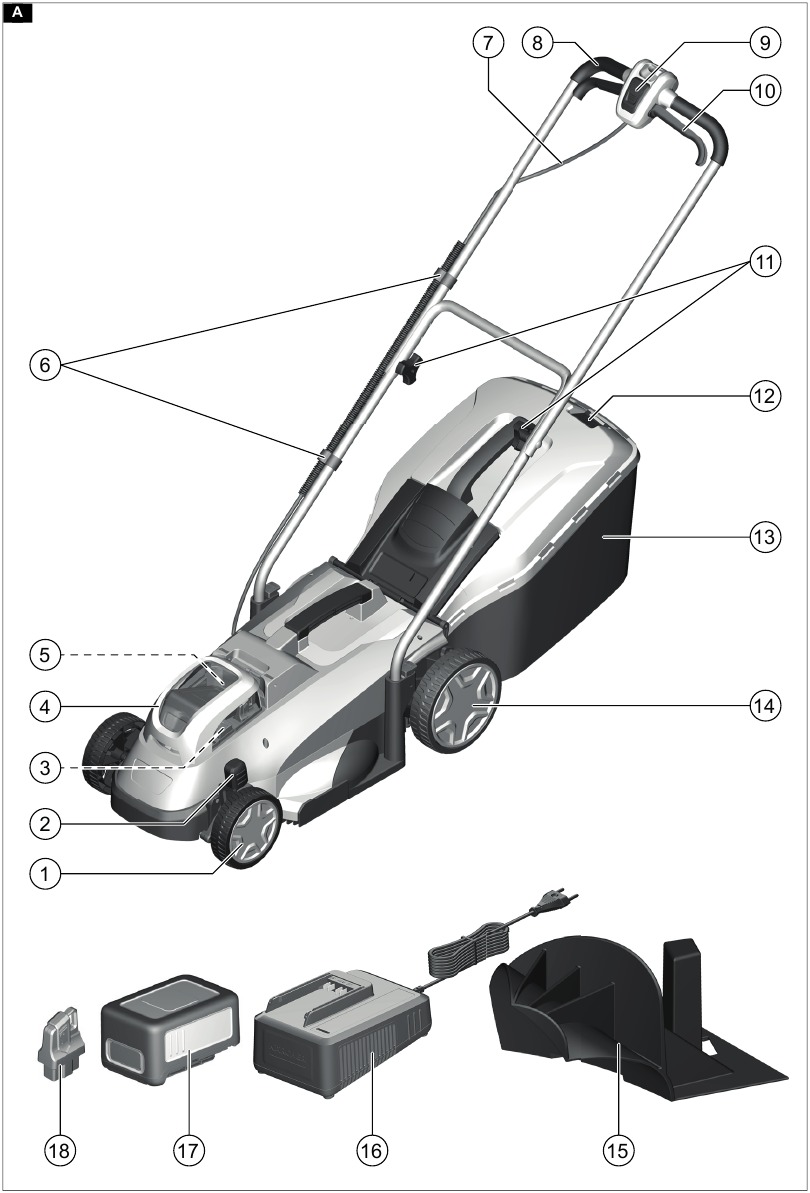

Apparaatbeschrijving

De maximale hoeveelheid apparatuur wordt beschreven in deze bedieningsinstructies. Afhankelijk van het gebruikte model zijn er verschillen in de leveringsomvang (zie verpakking).
Afbeelding A

1. Voorwiel
2. Hendel voor maaihoogteverstelling
3. Accupack ontgrendeling
4. Batterijklep
5. Typeplaatje
6. Kabelhouder
7. Motorkabel
8. Handgreep
9. Startknop
10. AAN/UIT (ON/OFF) schakelaar
11. Snelspan schroef
12. Grasvangbak vulniveau indicator
13. Grasvangbak
14. Achterwiel
15. Mulchplug
16. *Oplader
17. *Oplaadbare batterij pack
18. Veiligheidssleutel

* optioneel

Oplaadbare batterij pack
Het apparaat kan worden gebruikt met een 18V Kärcher Battery Power batterij pack.

Installatie

De handgreep installeren

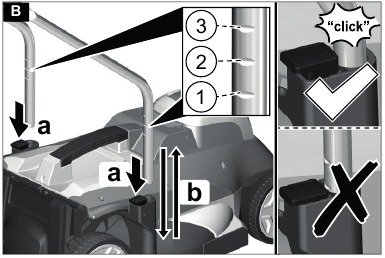

1. Plaats het onderste deel van de handgreep en laat het in de gewenste hoogte vastklikken.
   Afbeelding B

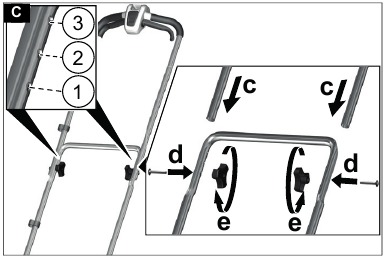

2. Schroef het bovenste deel van de handgreep op de gewenste hoogte vast.
   Afbeelding C

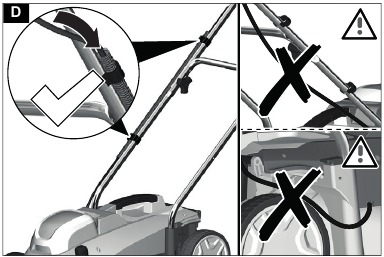

3. Bevestig de motorkabel met behulp van de kabelhouder.
   Afbeelding D


Eerste keer opstarten

De mulchplug bevestigen

De mulchplug wordt gebruikt wanneer het gemaaide gras op het gazon moet blijven liggen.

1. Open de klep van de uitwerpschacht.

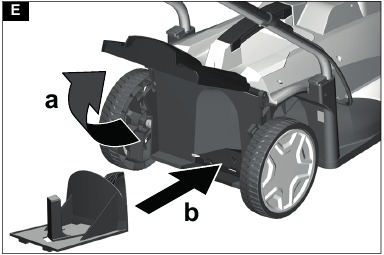

   Afbeelding E

2. Plaats de mulchplug in de uitwerpschacht.
3. Sluit de klep van de uitwerpschacht.

De grasvangbak installeren

De grasvangbak wordt gebruikt wanneer het gemaaide gras moet worden opgevangen voor verwijdering.

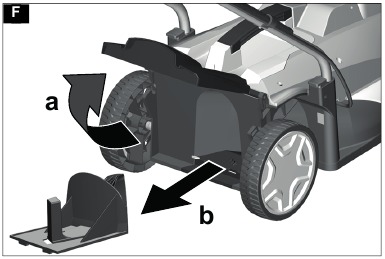

1. Open de klep van de uitwerpschacht.
   Afbeelding F

2. Verwijder de mulchplug.

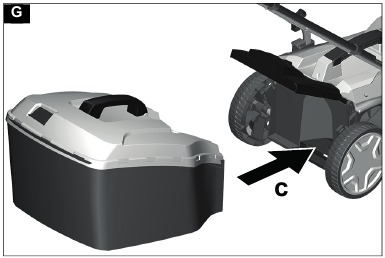

3. Installeer de grasvangbak op de uitwerpschacht. Zorg ervoor dat de klep van de uitwerpschacht de grasvangbak op zijn plaats vergrendelt.
   Afbeelding G

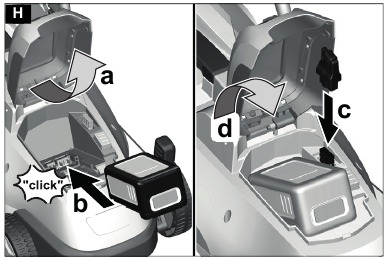

Het batterij pack installeren

Afbeelding H

1. Open de batterijklep.
2. Duw het batterij pack in de montage in het apparaat totdat het hoorbaar vastklikt.
3. Plaats de veiligheidssleutel.
4. Sluit de batterijklep.

Bediening

Algemene informatie over het hanteren van het apparaat

De looptijd van de batterij is afhankelijk van verschillende factoren:

• De conditie, lengte en dichtheid van het gras
• De maaihoogte instelling

De maximale oppervlakteprestatie, afhankelijk van de staat van het gras, met een 5 Ah batterij pack:
ca. 250 m².
De resultaten van het maaiproces kunnen als volgt worden geoptimaliseerd:

• Maai maximaal een derde van de grashoogte.
• Verlaag de snelheid waarmee u het apparaat duwt bij het maaien van hoog gras.

Opmerking
Maai geen nat gras. Nat gras blijft aan de onderkant van de grasmaaier kleven en verhindert een correcte opvang van het gras in de grasvangbak of uitworp van het gras.

Gazons maaien

De grasmaaier optillen of kantelen tijdens het gebruik
Snijwonden
Het mes van de grasmaaier draait ongeveer parallel aan de grond waarover hij beweegt. Zorg ervoor dat alle vier de wielen de grond raken tijdens het maaien.

1. Installeer de grasvangbak of mulchplug (zie hoofdstuk Eerste keer opstarten).

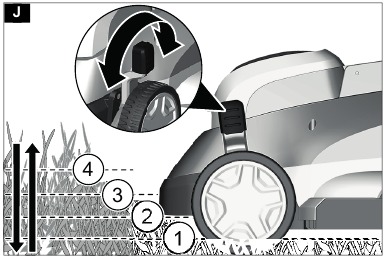

2. Stel de maaihoogte in met behulp van de hendel voor maaihoogteverstelling.
   Kies de maaihoogte op basis van de conditie, lengte en dichtheid van het gras (zie hoofdstuk Algemene informatie over het hanteren van de grasmaaier).

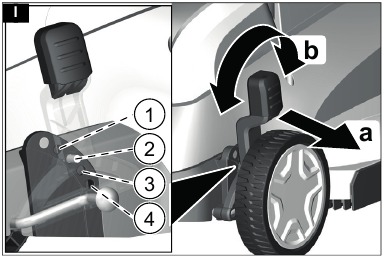

   Afbeelding I
   Afbeelding J

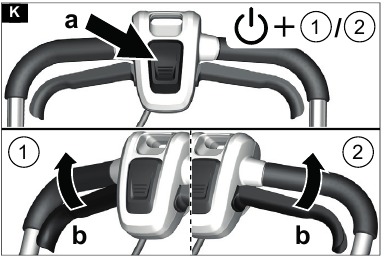

3. Druk op de startknop en de AAN/UIT (ON/OFF) schakelaar.
   Het apparaat start.
   Afbeelding K

4. Laat de startknop los en houd de AAN/UIT (ON/OFF) knop ingedrukt.

Leeg de grasvangbak regelmatig wanneer u de grasvangbak gebruikt, anders kan de uitwerpschacht verstopt raken met gemaaid gras (zie hoofdstuk De grasvangbak legen).

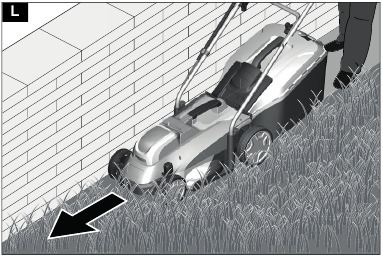

Kanten maaien

Gazonranden, bijvoorbeeld langs een muur, kunnen ook met het apparaat worden gemaaid.

1. Duw de grasmaaier langs de muur, dicht bij de muur.
   Afbeelding L

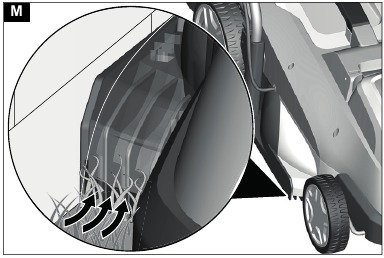

De zij-inlaat zorgt ervoor dat het gras in de maaizone wordt getrokken.
Afbeelding M

Bediening beëindigen

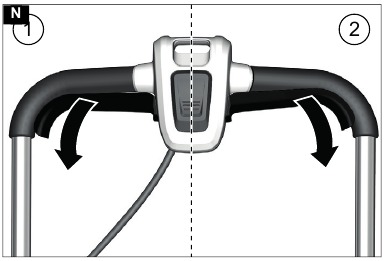

1. Laat de AAN/UIT (ON/OFF) schakelaar los.
   De motor stopt.
   Afbeelding N


Het batterij pack verwijderen

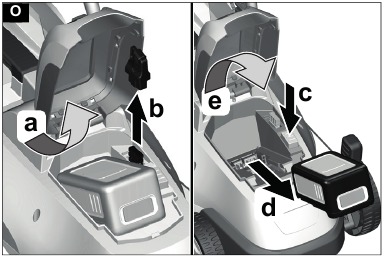

Afbeelding O

1. Open de batterijklep.
2. Verwijder de veiligheidssleutel.
3. Druk op de batterij pack ontgrendeling.
4. Verwijder het batterij pack.
5. Sluit de batterijklep.

De grasvangbak legen

De klep op de grasvangbak vulniveau indicator sluit wanneer de grasvangbak vol is. Leeg de grasvangbak in dit geval.

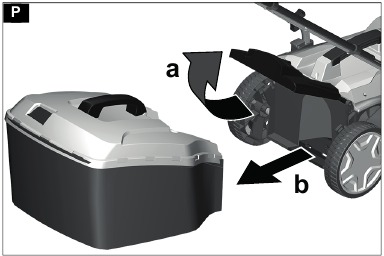

1. Til de klep van de uitwerpschacht op.
   Afbeelding P

2. Verwijder de grasvangbak.
   Zorg ervoor dat de motorkabel in de kabelhouder blijft zitten wanneer u de grasvangbak verwijdert.
3. Leeg de grasvangbak.

Transport

Scherp mes
Snijwonden
Wees voorzichtig bij het kantelen of optillen van het apparaat.
Houd alle delen van uw lichaam uit de buurt van het snijmes.

1. Schakel het apparaat uit (zie hoofdstuk Bediening beëindigen).
2. Zorg ervoor dat het mes niet meer draait.
3. Laat het apparaat afkoelen.
4. Verwijder de veiligheidssleutel (zie hoofdstuk Het batterij pack verwijderen).
5. Verwijder het batterij pack.
6. Zet het apparaat vast tegen wegglijden en omvallen tijdens transport in voertuigen.

Opslag

Reinig het apparaat voordat u het opbergt (zie hoofdstuk ).

1. Maak de snelspan schroeven los en klap de handgreep omlaag.

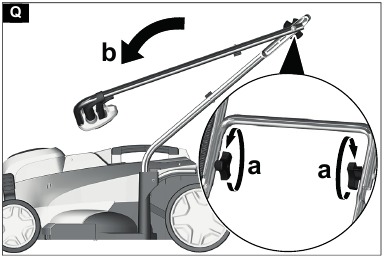

   Afbeelding Q

2. Verwijder de handgreep.

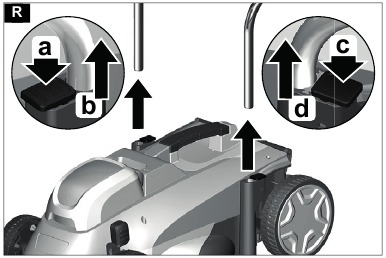

   Afbeelding R

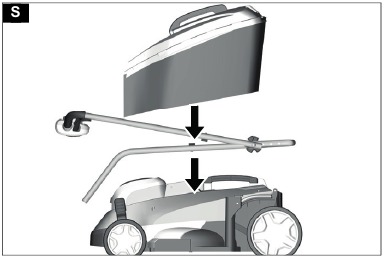

3. Plaats de grasvangbak op de handgreep en het apparaat.
   Afbeelding S

4. Bewaar het apparaat op een droge, goed geventileerde plaats. Uit de buurt houden van corrosieve stoffen zoals tuinchemicaliën en dooizout. Bewaar het apparaat niet buitenshuis.

Onderhoud en service

Scherp mes (Scherp mes)
Snijwonden (Snijwonden)
Wees voorzichtig bij het kantelen of optillen van het apparaat. (Wees voorzichtig bij het kantelen of optillen van het apparaat.)
Houd alle lichaamsdelen uit de buurt van het snijmes. (Houd alle lichaamsdelen uit de buurt van het snijmes.)

Het apparaat reinigen

1. Verwijder de accu (zie hoofdstuk De accu verwijderen).
2. Reinig de buitenkant van het apparaat na elk gebruik met een zachte, vochtige doek of borstel.
   Reinig het mes voor langere opslagperioden.

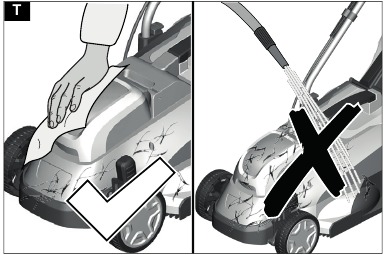

   Illustratie T

3. Kantel het apparaat op de zijkant.

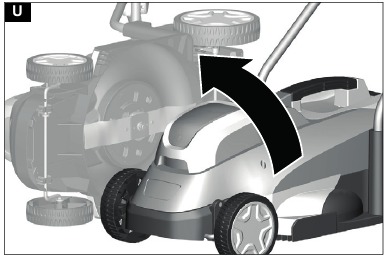

   Illustratie U

4. Reinig het mes en de onderkant van het apparaat met een borstel.

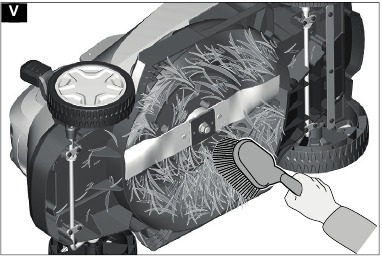

   Illustratie V


Blokkades verwijderen

Blokkades verwijderen (Blokkades verwijderen)
Snijwonden door het scherpe mes of scherpe voorwerpen (Snijwonden door het scherpe mes of scherpe voorwerpen)
Draag beschermende handschoenen bij het controleren op blokkades of het verwijderen van blokkades. (Draag beschermende handschoenen bij het controleren op blokkades of het verwijderen van blokkades.)

1. Schakel het apparaat uit en wacht tot het mes tot stilstand komt.
2. Verwijder de accu (zie hoofdstuk De accu verwijderen).
3. Verwijder de grasopvangbak en controleer op blokkades. Verwijder eventuele blokkades.
4. Controleer de uitwerpschacht op blokkades. Verwijder eventuele blokkades.
5. Kantel het apparaat op de zijkant.
6. Controleer de onderkant van het apparaat en het mes op blokkades. Wees voorzichtig bij het verwijderen van blokkades, omdat het mes tijdens het verwijderen kan bewegen.

Het mes vervangen

1. Verwijder de accu (zie hoofdstuk De accu verwijderen).
2. Reinig de onderkant van het apparaat (zie hoofdstuk ).

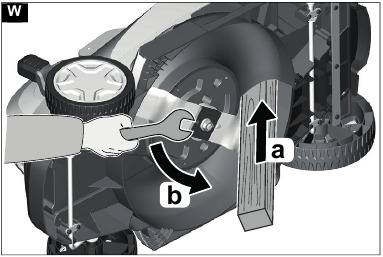

3. Vergrendel het mes en draai vervolgens de schroef los.
   Illustratie W

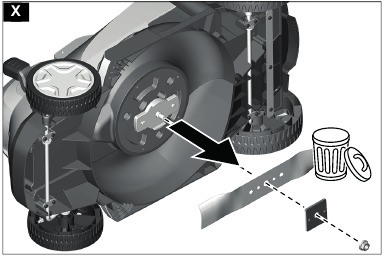

4. Verwijder het mes en gooi het weg.
   Illustratie X

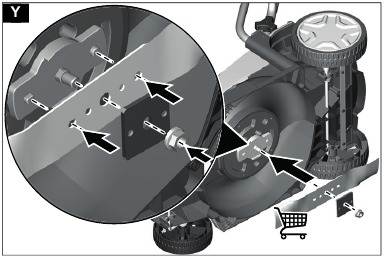

5. Plaats het nieuwe mes in de houder.
   Illustratie Y

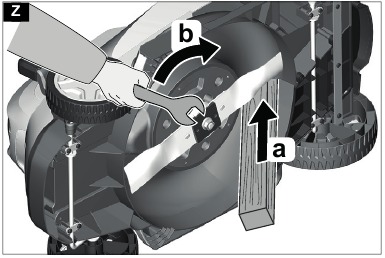

6. Vergrendel het mes en draai vervolgens de schroef vast.
   Illustratie Z


Gids voor probleemoplossing

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem bij twijfel of in het geval van storingen die hier niet worden genoemd, contact op met uw erkende klantenservice.

Het apparaat schakelt uit

Het overbelastingsbeveiligingssysteem van het apparaat is geactiveerd.

1. Laat de AAN/UIT-schakelaar los.
2. Druk op de startknop en de AAN/UIT-schakelaar.

De oververhittingsbeveiliging van de accu is geactiveerd.

1. Wacht tot de temperatuur van de accu binnen het normale bereik ligt.
2. Laad de accu op als het apparaat niet kan worden ingeschakeld.

Technische gegevens

Technische wijzigingen voorbehouden.

Veiligheidsinstructies

Lees deze veiligheidsinstructies, deze originele instructies, de veiligheidsinstructies die bij de accu zijn geleverd en de bedieningsinstructies die bij de accu/standaardlader zijn geleverd voordat u het apparaat voor de eerste keer gebruikt. Handel dienovereenkomstig. Bewaar de boekjes voor toekomstig gebruik of voor toekomstige eigenaren.
Naast de opmerkingen in de bedieningsinstructies moet u ook rekening houden met de algemene veiligheidsvoorschriften en richtlijnen voor ongevalpreventie die wettelijk van toepassing zijn.

Gevarenniveaus

• Aanduiding van een direct dreigend gevaar dat zal leiden tot ernstig letsel of zelfs de dood.

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot ernstig letsel of zelfs de dood.

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot licht letsel.

LET OP

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot schade aan eigendommen.

Algemene veiligheidsinstructies

• Het apparaat kan handen en voeten amputeren, wat de dood of ernstig persoonlijk letsel kan veroorzaken, en kan objecten onvoorspelbaar wegslingeren.
• Ernstig letsel door een gebrek aan concentratie tijdens het werk. Gebruik het apparaat niet onder invloed van drugs, alcohol of medicatie, of wanneer u moe bent.

• Kinderen en personen die niet bekend zijn met deze instructies mogen het apparaat niet bedienen. De leeftijd van de bediener kan worden beperkt door lokale beperkingen.
• Kinderen mogen niet met het apparaat spelen.
• Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
• Gebruik alleen de accu die in deze bedieningsinstructies is gespecificeerd met het apparaat. Neem de elementaire voorzorgsmaatregelen in acht bij het gebruik van apparaten die op een accu werken, om het risico op letsel, brand en een lekkende accu te verminderen.
• Draag een lange, zware broek, kleding met lange mouwen en antislip laarzen wanneer u met het apparaat werkt. Werk niet op blote voeten. Draag geen sandalen of korte broek. Vermijd het dragen van losse kleding of kleding met koorden en riemen.
• Draag een veiligheidsbril of veiligheidsbril met zijbescherming.
• Geleid het apparaat altijd langs de helling. Gevaar voor ernstig letsel wanneer u het apparaat op en neer een helling geleidt.
• Ren niet, maar loop liever wanneer u met het apparaat werkt. Behoud een stevige en veilige basis en bewaar uw evenwicht, vooral wanneer u op hellingen werkt.
• Gevaar voor een ongeval door uitglijden. Gebruik het apparaat niet aan de randen van steile hellingen of greppels, op steile hellingen of taluds.

• Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het apparaat.

Arbeidsveiligheid

• Ernstig letsel wanneer objecten door het snijblad worden weggeslingerd of wanneer het snijgereedschap verstrikt raakt in draden of snoeren. Inspecteer het werkgebied grondig op objecten zoals stenen, stokken, metaal, draden, botten of speelgoed en verwijder deze voordat u het apparaat gebruikt.
• Gebruik het apparaat nooit wanneer personen, vooral kinderen, zich binnen een straal van 15 m van het werkgebied bevinden, omdat het gevaar bestaat dat objecten door het snijblad worden weggeslingerd.
• Explosiegevaar. Het apparaat creëert vonken die stof, gas of dampen kunnen ontsteken. Gebruik het apparaat niet in explosieve omgevingen, zoals in de aanwezigheid van brandbare vloeistoffen, gassen of stoffen.
• Ernstige ongevallen met kinderen. Kinderen kunnen worden aangetrokken door het apparaat en uw activiteiten. Houd kinderen in de gaten, want ze blijven niet altijd waar u ze voor het laatst hebt gezien.

• Gebruik het apparaat niet op nat gras of in de regen.
• Gebruik het apparaat niet als er kans is op bliksem.
• Maai altijd bij daglicht of onder goede kunstmatige verlichting.
• Houd kinderen uit de buurt van het maaigebied en laat ze onder toezicht staan van een volwassene die niet de bediener is, wees alert en schakel het apparaat uit als een kind het maaigebied betreedt.
• Wees voorzichtig bij het naderen van blinde hoeken, struiken, bomen of objecten die uw zicht kunnen belemmeren.

LET OP

• De bediener van het apparaat is verantwoordelijk voor ongevallen met andere mensen en hun eigendommen.

Veilige bediening

• Controleer voor elk gebruik van het apparaat of het mes, de mesbouten en de meseenheid onbeschadigd zijn.
• Vergrendel de aan/uit-schakelaar nooit in de AAN-stand (AAN), dit is uiterst gevaarlijk.
• Trek het apparaat alleen achteruit wanneer dit absoluut noodzakelijk is. Als u het apparaat van een muur of obstakel moet wegtrekken, trek dan eerst naar beneden om te voorkomen dat u struikelt of het apparaat over uw voeten trekt.
• Gevaar voor contact met het open mes of geraakt worden door weggeslingerde objecten. Kantel het apparaat niet bij het starten van de motor of terwijl de motor draait. Als kantelen absoluut noodzakelijk is, bijvoorbeeld om het starten te vergemakkelijken, dan kunt u de voorkant van het apparaat met 5 cm optillen. Druk hiervoor de hendel voorzichtig naar beneden. U moet het apparaat terugbrengen naar de normale bedrijfspositie (d.w.z. alle vier de wielen op de grond) voordat u begint met maaien.
• Messen die in contact komen met een stroomkabel kunnen blootliggende metalen delen van het apparaat onder spanning zetten en een elektrische schok veroorzaken.

• De messen op het apparaat zijn scherp. Draag stevige beschermende handschoenen en werk zorgvuldig bij het installeren, vervangen, reinigen of controleren van de plaatsing van schroeven.
• Vervang versleten of beschadigde onderdelen als een complete set om de juiste balans te behouden.
• Zorg ervoor dat het apparaat in een veilige staat verkeert door regelmatig te controleren of alle bouten, moeren en schroeven goed vastgeschroefd zijn.
• Vervang versleten of beschadigde onderdelen voordat u het apparaat gebruikt.
• Gebruik het apparaat nooit als de aan/uit-schakelaar op de hendel niet correct aan en uit schakelt.
• Gebruik het apparaat niet met geweld.
• Stop de motor om het mes te stoppen bij het transporteren van het apparaat van en naar het maaigebied of bij het kantelen van het apparaat voor het oversteken van grond die niet met gras is bedekt
• Stop het mes voordat u grindoppervlakken oversteekt.
• Gebruik het apparaat nooit met defecte of ontbrekende beschermende voorzieningen, zoals bijvoorbeeld deflectoren en/of de grasopvangzak.
• Breng uw handen of voeten niet in de buurt van of onder draaiende onderdelen. Schakel de motor in volgens de bedieningsinstructies.
• Til het apparaat nooit op of draag het terwijl de motor draait.
• Oneffen terrein brengt een verhoogd risico op uitglijden en ongevallen met zich mee. Vermijd gaten, voren, oneffen gebieden, stenen en andere verborgen objecten.
• Start het apparaat alleen wanneer u zich in het veilige gebied achter de hendel bevindt.
• Alle vier de wielen staan op de grond.
• De grasuitwerpschacht is niet open, maar wordt eerder beschermd door de grasopvangzak of de afdekking van de uitwerpschacht.
• De handen en voeten van alle personen bevinden zich niet in de buurt van de snijbehuizing.
• Schakel de motor uit en verwijder de veiligheidssleutel. Zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen:
• Altijd wanneer u het apparaat onbeheerd achterlaat, inclusief de periodes waarin u het gemaaide gras weggooit.
• Voordat u een verstopping verwijdert of de uitwerpschacht reinigt.
• Voordat u het apparaat controleert, reinigt of eraan werkt.
• Na het raken van een vreemd object. Controleer eerst het apparaat op schade en repareer eventuele schade voordat u het apparaat opnieuw start.
• Voordat u de grasopvangzak of de afdekking van de grasuitwerpschacht verwijdert.
• Wanneer het apparaat ongebruikelijk begint te trillen. Controleer het apparaat onmiddellijk:
  • Op losse onderdelen. Draai eventuele losse onderdelen indien nodig vast.
  • Op schade, vooral aan het mes. Repareer of vervang eventuele beschadigde onderdelen.

• Controleer de grasopvangzak regelmatig op slijtage.

LET OP

• Zorg ervoor dat de motorbedieningskabel niet bekneld raakt of op een andere manier beschadigd raakt tijdens de installatie of bij het inklappen van de hendel.

Residuele risico's

• Bepaalde residuele risico's blijven aanwezig, zelfs wanneer het apparaat op de voorgeschreven wijze wordt bediend. De volgende gevaren kunnen aanwezig zijn bij het gebruik van het apparaat:
• Trillingen kunnen letsel veroorzaken. Gebruik het juiste gereedschap voor de klus, gebruik de meegeleverde handgrepen en beperk de werktijd en de blootstellingstijd aan gevaren.
• Geluid kan gehoorbeschadiging veroorzaken. Draag gehoorbescherming en beperk de blootstellingsduur.
• Letsel door contact met de messen.
• Letsel door weggeslingerde objecten.

Risicobeperking

• Het gebruik van het apparaat gedurende langere perioden kan een slechte bloedsomloop in de handen veroorzaken als gevolg van trillingen. Er kan geen algemene gebruiksperiode worden ingesteld, omdat dit afhangt van verschillende beïnvloedende factoren:
• Persoonlijke neiging om last te hebben van een slechte bloedsomloop (vaak koude vingers, tintelend gevoel in de vingers)
• Lage omgevingstemperatuur. Draag warme handschoenen om uw handen te beschermen.
• Het apparaat te strak vasthouden, waardoor de bloedsomloop wordt belemmerd.
• Continu gebruik is schadelijker dan gebruik dat wordt onderbroken door werkpauzes.

U moet een arts raadplegen als u het apparaat regelmatig en gedurende langere tijd gebruikt, en in geval van herhaalde symptomen zoals tintelingen in de vingers of koude vingers.

Registreer uw product
www.kaercher.com/welcome

Referenties

• Reinigingsapparatuur en hogedrukreinigers | Kärcher International
• Garantie registratie voor huis en tuin USA | Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

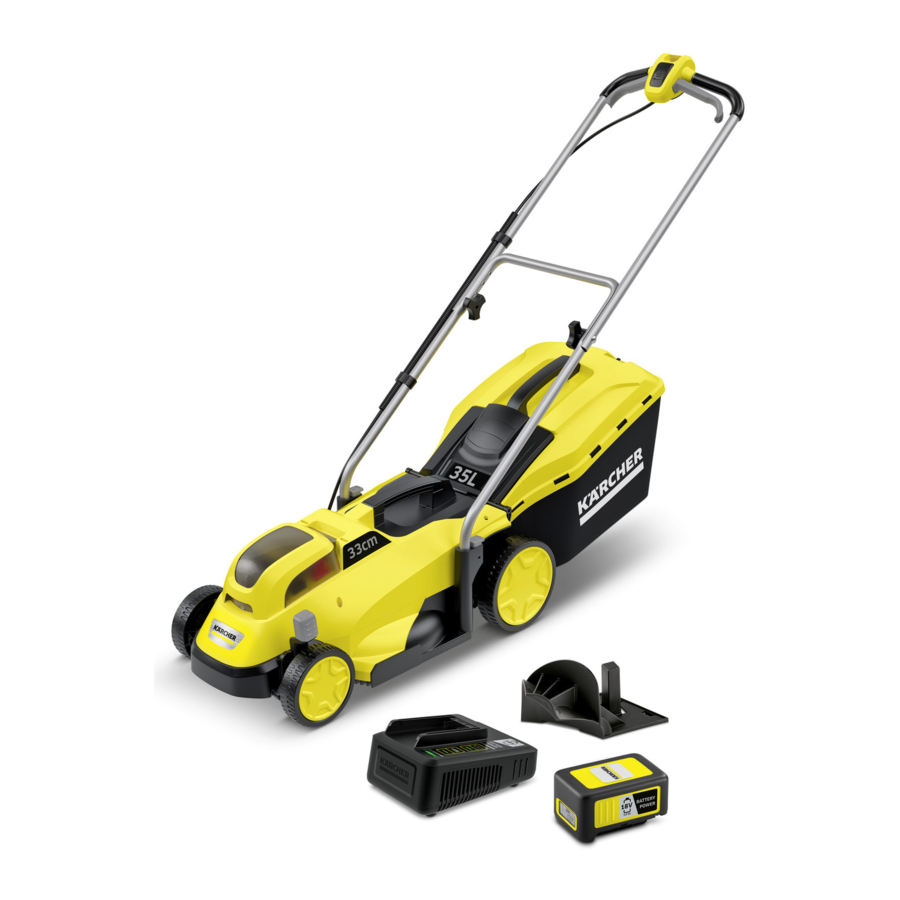

Download Kärcher LMO 18-33 Battery - Handleiding batterij grasmaaier

Beschikbare talen
