Kärcher LMO 18-36 Batterij - Handleiding Accugrasmaaier

Beoogd gebruik

Oneigenlijk gebruik (Onjuist gebruik)
Levensgevaar door snijwonden
Gebruik het apparaat uitsluitend voor het juiste gebruik.

• Gebruik de accugrasmaaier alleen in particuliere huishoudens.
• Het apparaat is uitsluitend bedoeld voor gebruik buitenshuis.
• Het apparaat is ontworpen voor het maaien van particuliere gazons.
• Het apparaat is ontworpen om met de hand te worden geduwd.
  Het apparaat mag niet worden getrokken.
• Het is verboden om op het apparaat te rijden.

Elk ander gebruik is verboden. De gebruiker draagt de volledige aansprakelijkheid voor schade die voortvloeit uit oneigenlijk gebruik.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen. Ze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud bij het uitpakken op volledigheid. Als er accessoires ontbreken of in geval van transportschade, neem dan contact op met uw dealer.

Veiligheidsvoorzieningen

Symbolen op het apparaat

	Let op weggeslingerde of vliegende objecten.
	Houd alle toeschouwers, vooral kinderen en huisdieren, minstens 15 meter van het werkgebied verwijderd.
	Let op het scherpe mes. De messen blijven draaien nadat de motor is uitgeschakeld.
	Verwijder de veiligheidssleutel voordat u onderhoud uitvoert.
	Draag geschikte oogbescherming en gehoorbescherming tijdens het werken.
	Werk niet op steile hellingen.
	Stel het apparaat niet bloot aan regen of vocht.

Overbelastingsbeveiliging

Het apparaat is uitgerust met een overbelastingsbeveiligingssysteem. Het apparaat schakelt automatisch uit wanneer een overbelasting wordt gedetecteerd.

Apparaatbeschrijving

De maximale hoeveelheid apparatuur wordt beschreven in deze bedieningsinstructies. Afhankelijk van het gebruikte model zijn er verschillen in de leveringsomvang (zie verpakking).

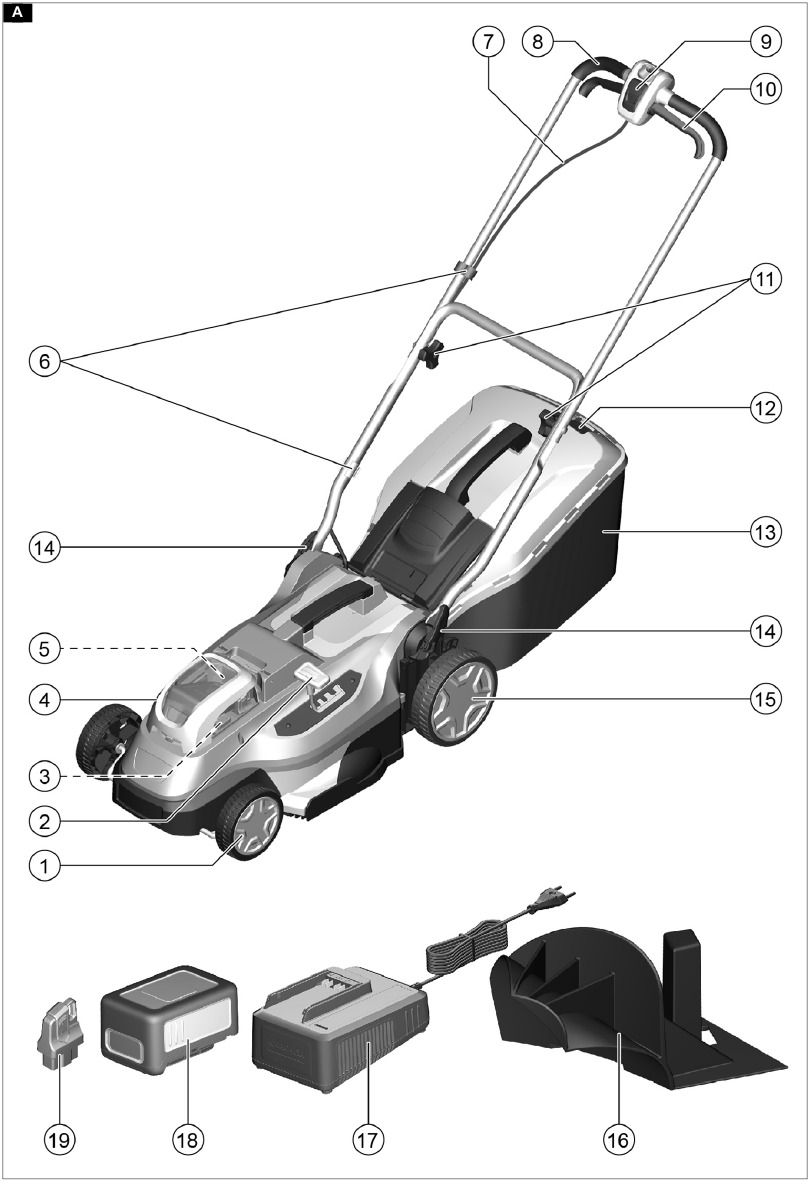

Afbeelding A

1. Voorwiel
2. Hendel voor maaihoogte-instelling
3. Ontgrendeling accupack
4. Accuklep
5. Typeplaatje
6. Kabelhouder
7. Motorkabel
8. Handgreep
9. Startknop
10. AAN/UIT-schakelaar (Aan/Uit)
11. Snelspanschroef
12. Indicator vulniveau grasopvangbak
13. Grasopvangbak
14. Snelontgrendeling
15. Achterwiel
16. Mulchplug
17. *Oplader
18. *Oplaadbare accupack
19. Veiligheidssleutel

* optioneel

Oplaadbare accupack
Het apparaat kan worden bediend met een 18V Kärcher Battery Power accupack.

Installatie

De handgreep installeren

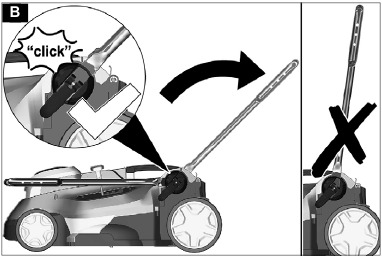

1. Klap het onderste gedeelte van de handgreep omhoog.
   Afbeelding B

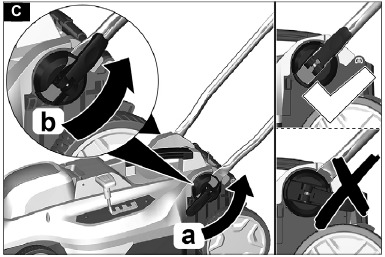

2. Vergrendel de handgreep met de snelontgrendeling.
   Afbeelding C

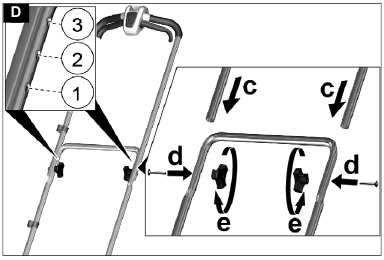

3. Schroef het bovenste gedeelte van de handgreep op de gewenste hoogte vast.
   Afbeelding D

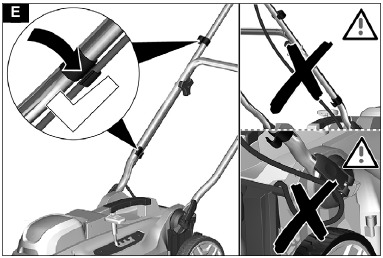

4. Maak de motorkabel vast met behulp van de kabelhouder.
   Afbeelding E


Eerste ingebruikname

De mulchplug bevestigen

De mulchplug wordt gebruikt wanneer het gemaaide gras op het gazon moet blijven liggen.

1. Open de klep van de uitwerpopening.
   Afbeelding F

2. Plaats de mulchplug in de uitwerpopening.
3. Sluit de klep van de uitwerpopening.

De grasopvangbak installeren

De grasopvangbak wordt gebruikt wanneer het gemaaide gras moet worden opgevangen voor verwijdering.

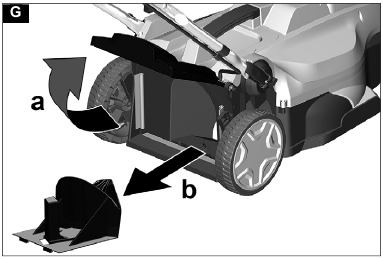

1. Open de klep van de uitwerpopening.
   Afbeelding G

2. Verwijder de mulchplug.

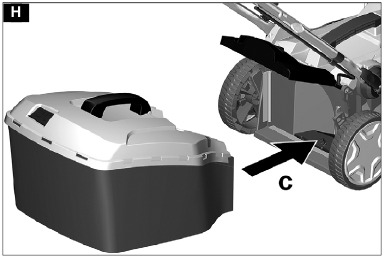

3. Installeer de grasopvangbak op de uitwerpopening. Zorg ervoor dat de klep van de uitwerpopening de grasopvangbak op zijn plaats vergrendelt.
   Afbeelding H

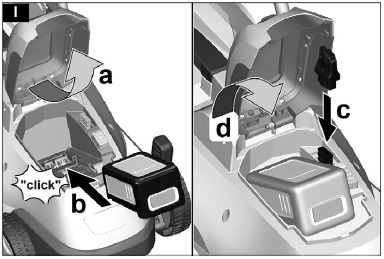

De accupack installeren

Afbeelding I

1. Open de accuklep.
2. Duw de accupack in de houder in het apparaat totdat deze hoorbaar vastklikt.
3. Plaats de veiligheidssleutel.
4. Sluit de accuklep.

Werking

Algemene informatie over het gebruik van het apparaat

De gebruiksduur van de accu is afhankelijk van verschillende factoren:

• De conditie, lengte en dichtheid van het gras
• De maaihoogte-instelling

Het maximale oppervlaktevermogen, afhankelijk van de staat van het gras, met een 5 Ah-accupack:
ca. 350 m².
De resultaten van het maaiproces kunnen als volgt worden geoptimaliseerd:

• Maai maximaal een derde van de grashoogte.
• Verminder de snelheid waarmee u het apparaat duwt bij het maaien van lang gras.

Opmerking
Maai geen nat gras. Nat gras blijft aan de onderkant van de grasmaaier kleven en verhindert een correcte opvang van het gras in de grasopvangbak of uitworp van het gras.

Gras maaien

De grasmaaier optillen of kantelen tijdens bedrijf
Snijwonden
Het mes van de grasmaaier draait ongeveer evenwijdig aan de grond waarover hij beweegt. Zorg ervoor dat alle vier de wielen de grond raken tijdens het maaien.

1. Installeer de grasopvangbak of de mulchplug (zie hoofdstuk Eerste ingebruikname).

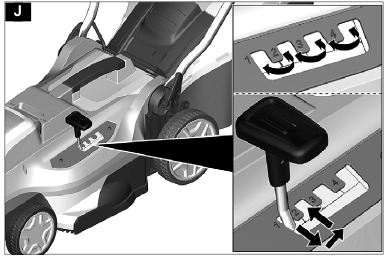

2. Stel de maaihoogte in met de maaihoogte-instelhendel.
   Afbeelding J


Kies de maaihoogte afhankelijk van de conditie, lengte en dichtheid van het gras (zie hoofdstuk Algemene informatie over het gebruik van de grasmaaier).

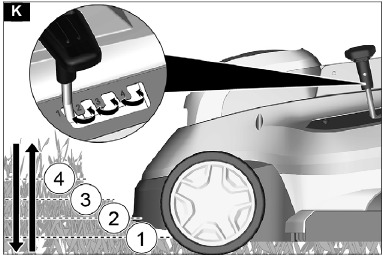

Afbeelding K

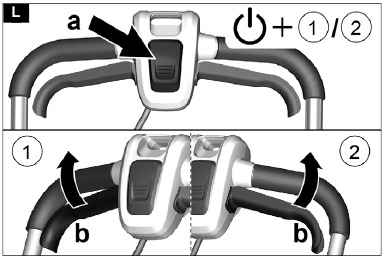

3. Druk op de startknop en de ON/OFF switch (AAN/UIT-schakelaar).
   Het apparaat start.
   Afbeelding L

4. Laat de startknop los en houd de ON/OFF button (AAN/UIT-knop) ingedrukt.

Leeg de grasopvangbak regelmatig bij gebruik van de grasopvangbak, anders kan de uitwerpschacht verstopt raken met gemaaid gras (zie hoofdstuk De grasopvangbak legen).

Randjes maaien

Grasranden, bijvoorbeeld langs een muur, kunnen ook met het apparaat worden gemaaid.

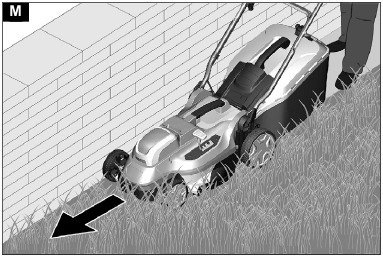

1. Duw de grasmaaier langs de muur, dicht bij de muur.
   Afbeelding M

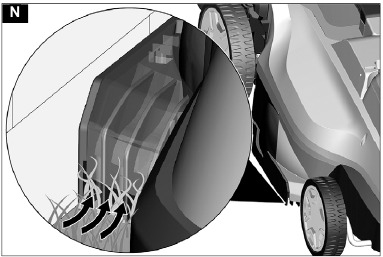

De zij-inlaat zorgt ervoor dat het gras in de maaizone wordt getrokken.
Afbeelding N

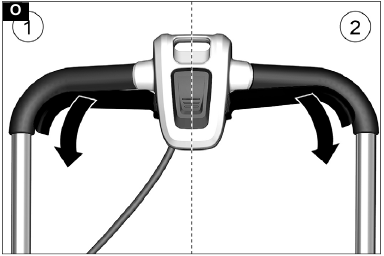

Bedrijf beëindigen

1. Laat de ON/OFF switch (AAN/UIT-schakelaar) los.
   De motor stopt.
   Afbeelding O

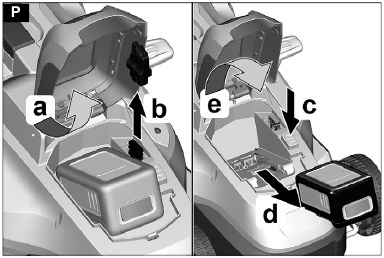

De accu verwijderen

Afbeelding P

1. Open de accuklep.
2. Verwijder de veiligheidssleutel.
3. Druk op de ontgrendeling van het accupack.
4. Verwijder het accupack.
5. Sluit de accuklep.

De grasopvangbak legen

De klep op de indicator van de vulhendel van de grasopvangbak sluit wanneer de grasopvangbak vol is. Leeg de grasopvangbak in dit geval.

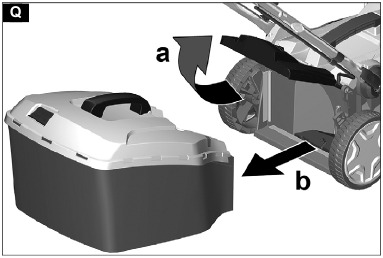

1. Til de klep van de uitwerpschacht op.
   Afbeelding Q

2. Verwijder de grasopvangbak.
   Zorg ervoor dat de kabel van de motorregeling in de kabelhouder blijft zitten bij het verwijderen van de grasopvangbak.
3. Leeg de grasopvangbak.

Transport

Scherp mes
Snijwonden
Wees voorzichtig bij het kantelen of optillen van het apparaat.
Houd alle lichaamsdelen uit de buurt van het snijmes.

1. Schakel het apparaat uit (zie hoofdstuk Bedrijf beëindigen).
2. Zorg ervoor dat het mes niet meer draait.
3. Laat het apparaat afkoelen.
4. Verwijder de veiligheidssleutel (zie hoofdstuk De accu verwijderen).
5. Verwijder de accu.
6. Zet het apparaat vast tegen wegglijden en omvallen tijdens transport in voertuigen.

Opslag

Reinig het apparaat voor opslag (zie hoofdstuk Het apparaat reinigen).

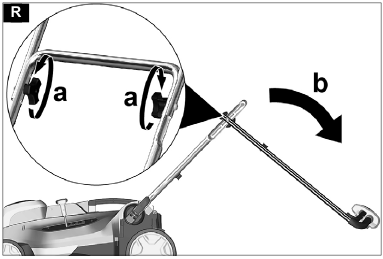

1. Maak de snelontgrendelingsschroeven los en klap de handgreep omlaag.
   Afbeelding R

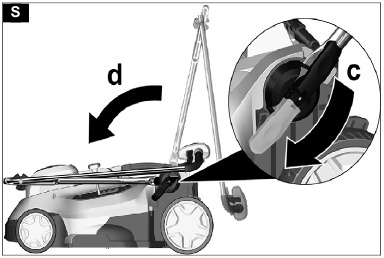

2. Klap de snelontgrendelingsvergrendeling om en plaats de handgreep op het apparaat.
   Afbeelding S

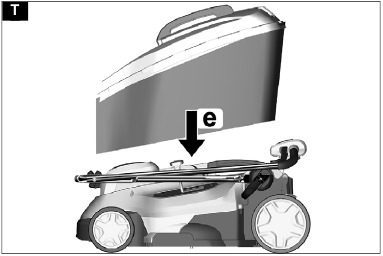

3. Plaats de grasopvangbak op de handgreep en het apparaat.
   Afbeelding T

4. Bewaar het apparaat op een droge, goed geventileerde plaats. Verwijderd houden van corrosieve stoffen zoals tuingereedschap en dooizout. Bewaar het apparaat niet buiten.

Onderhoud en service

Scherp mes (Scherp mes)
Snijwonden
Wees voorzichtig bij het kantelen of optillen van het apparaat.
Houd alle lichaamsdelen uit de buurt van het snijmes.

Het apparaat reinigen

1. Verwijder de accu (zie hoofdstuk De accu verwijderen).

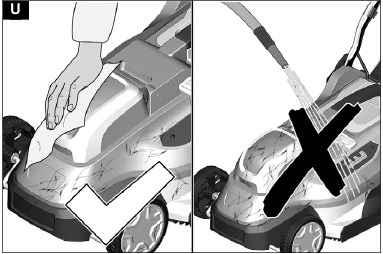

2. Reinig de buitenkant van het apparaat na elk gebruik met een zachte, vochtige doek of borstel.
   Reinig het mes voor langere opslagperioden.
   Illustratie U

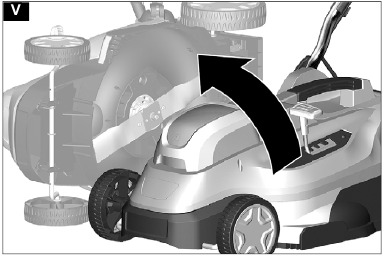

3. Kantel het apparaat op de zijkant.
   Illustratie V

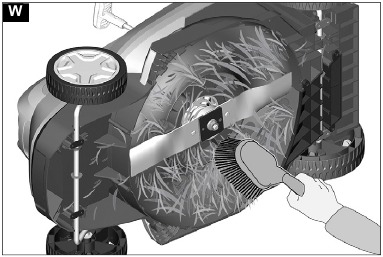

4. Reinig het mes en de onderkant van het apparaat met een borstel.
   Illustratie W


Blokkades verwijderen

Blokkades verwijderen (Blokkades verwijderen)
Snijwonden door het scherpe mes of scherpe voorwerpen
Draag beschermende handschoenen bij het controleren op blokkades of het verwijderen van blokkades.

1. Schakel het apparaat uit en wacht tot het mes tot stilstand is gekomen.
2. Verwijder de accu (zie hoofdstuk De accu verwijderen).
3. Verwijder de grasopvangbak en controleer op blokkades. Verwijder eventuele blokkades.
4. Controleer de uitwerpschacht op blokkades. Verwijder eventuele blokkades.
5. Kantel het apparaat op de zijkant.
6. Controleer de onderkant van het apparaat en het mes op blokkades. Wees voorzichtig bij het verwijderen van blokkades, omdat het mes hierbij kan bewegen.

Het mes vervangen

1. Verwijder de accu (zie hoofdstuk De accu verwijderen).
2. Reinig de onderkant van het apparaat (zie hoofdstuk Het apparaat reinigen).

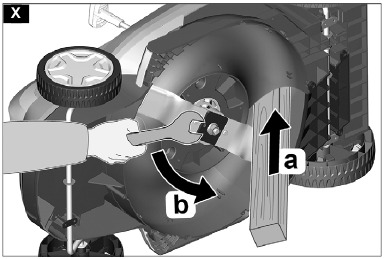

3. Vergrendel het mes en draai vervolgens de schroef los
   Illustratie X

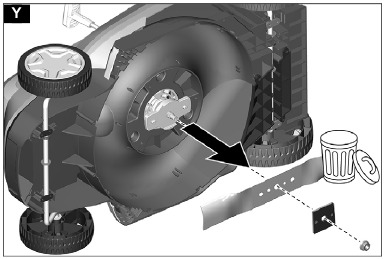

4. Verwijder het mes en voer het af.
   Illustratie Y

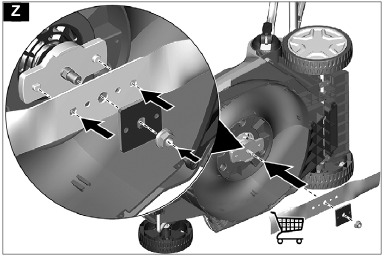

5. Plaats het nieuwe mes in de houder.
   Illustratie Z

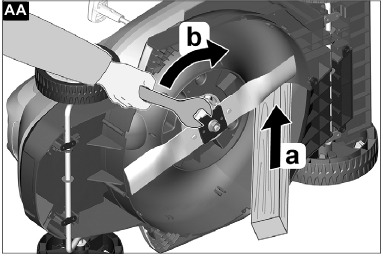

6. Vergrendel het mes en draai vervolgens de schroef vast.
   Illustratie AA


Gids voor probleemoplossing

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem in geval van twijfel of in het geval van storingen die hier niet worden genoemd, contact op met uw erkende klantenservice.

Het apparaat schakelt uit

Het overbelastingsbeveiligingssysteem van het apparaat is geactiveerd.

1. Laat de AAN/UIT-schakelaar los.
2. Druk op de startknop en de AAN/UIT-schakelaar.

De oververhittingsbeveiliging van de accu is geactiveerd.

1. Wacht tot de temperatuur van de accu binnen het normale bereik ligt.
2. Laad de accu op als het apparaat niet kan worden ingeschakeld.

Technische gegevens

Technische wijzigingen voorbehouden.

Veiligheidsinstructies

Lees deze veiligheidsinstructies, deze originele instructies, de veiligheidsinstructies die bij het batterijpakket zijn geleverd en de bedieningsinstructies die bij het batterijpakket/de standaardlader zijn geleverd voordat u het apparaat voor de eerste keer gebruikt. Ga dienovereenkomstig te werk. Bewaar de boekjes voor toekomstig gebruik of voor toekomstige eigenaren.
Naast de aanwijzingen in de bedieningsinstructies, moet u ook rekening houden met de algemene veiligheidsvoorschriften en richtlijnen voor ongevallenpreventie die wettelijk van toepassing zijn.

Gevarenniveaus

• Aanduiding van een dreigend gevaar dat zal leiden tot ernstig letsel of zelfs de dood.

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot ernstig letsel of zelfs de dood.

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot licht letsel.

LET OP

• Aanduiding van een potentieel gevaarlijke situatie die kan leiden tot schade aan eigendommen.

Algemene veiligheidsinstructies

• Het apparaat kan handen en voeten amputeren, wat de dood of ernstig persoonlijk letsel kan veroorzaken, en kan objecten onvoorspelbaar wegslingeren.
• Ernstig letsel door gebrek aan concentratie tijdens het werken. Gebruik het apparaat niet onder invloed van drugs, alcohol of medicatie, of wanneer u moe bent.

• Kinderen en personen die niet bekend zijn met deze instructies mogen het apparaat niet bedienen. De leeftijd van de bediener kan worden beperkt door lokale beperkingen.
• Kinderen mogen niet met het apparaat spelen.
• Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
• Gebruik alleen het batterijpakket dat in deze bedieningsinstructies is gespecificeerd met het apparaat. Neem de elementaire voorzorgsmaatregelen in acht bij het gebruik van apparaten op batterijen, om het risico op letsel, brand en een lekkende batterij te verminderen.
• Draag een lange, zware broek, kleding met lange mouwen en antislip laarzen bij het werken met het apparaat. Werk niet op blote voeten. Draag geen sandalen of korte broeken. Vermijd het dragen van losse kleding of kleding met koorden en banden.
• Draag een veiligheidsbril of veiligheidsbril met zijbescherming.
• Leid het apparaat altijd langs de voorkant van een helling. Gevaar voor ernstig letsel wanneer u het apparaat op en neer een helling leidt.
• Ren niet, maar loop liever bij het werken met het apparaat. Zorg voor een stevige en veilige basis en bewaar uw evenwicht, vooral bij het werken op hellingen.
• Gevaar voor een ongeluk door uitglijden. Gebruik het apparaat niet aan de randen van steile hellingen of geulen, op steile hellingen of taluds.

• Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het apparaat.

Arbeidsveiligheid

• Ernstig letsel wanneer objecten worden weggeslingerd door het snijblad of wanneer het snijgereedschap verstrikt raakt in draden of snoeren. Inspecteer het werkgebied grondig op objecten zoals stenen, stokken, metaal, draden, botten of speelgoed en verwijder deze voordat u het apparaat gebruikt.
• Gebruik het apparaat nooit wanneer personen, met name kinderen, zich binnen een straal van 15 m van het werkgebied bevinden, omdat het gevaar bestaat dat objecten door het snijblad worden weggeslingerd.
• Explosiegevaar. Het apparaat veroorzaakt vonken die stof, gas of dampen kunnen ontsteken. Gebruik het apparaat niet in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.
• Ernstige ongevallen met kinderen. Kinderen kunnen worden aangetrokken door het apparaat en uw activiteiten. Houd kinderen in de gaten, want ze blijven niet altijd waar u ze voor het laatst hebt gezien.

• Gebruik het apparaat niet op nat gras of in de regen.
• Gebruik het apparaat niet als er kans is op bliksem.
• Maai altijd bij daglicht of onder goede kunstmatige verlichting.
• Houd kinderen uit de buurt van het maaigebied en laat ze onder toezicht staan van een volwassene die niet de bediener is, wees alert en schakel het apparaat uit als een kind het maaigebied betreedt.
• Wees voorzichtig bij het naderen van blinde hoeken, struiken, bomen of objecten die uw zicht kunnen belemmeren.

LET OP

• De bediener van het apparaat is verantwoordelijk voor ongevallen met andere mensen en hun eigendommen.

Veilige bediening

• Controleer voor elk gebruik of het mes, de mesbouten en de meseenheid onbeschadigd zijn.
• Vergrendel de aan/uit-schakelaar nooit in de AAN-stand (ON), dit is uiterst gevaarlijk.
• Trek het apparaat alleen achterwaarts wanneer dit absoluut noodzakelijk is. Als u het apparaat van een muur of obstakel moet trekken, trekt u het eerst omlaag om te voorkomen dat u struikelt of het apparaat over uw voeten trekt.
• Gevaar voor aanraking met het open mes of geraakt worden door weggeslingerde objecten. Kantel het apparaat niet bij het starten van de motor of terwijl de motor draait. Als kantelen absoluut noodzakelijk is, bijvoorbeeld om het starten te vergemakkelijken, kunt u de voorkant van het apparaat 5 cm omhoog brengen. Druk hiervoor de handgreep voorzichtig omlaag. U moet het apparaat terugbrengen naar de normale bedrijfspositie (d.w.z. alle vier de wielen op de grond) voordat u begint met maaien.
• Messen die in contact komen met een stroomkabel, kunnen blootliggende metalen delen van het apparaat onder spanning zetten en een elektrische schok veroorzaken.

• De messen op het apparaat zijn scherp. Draag stevige beschermende handschoenen en werk zorgvuldig bij het installeren, vervangen, reinigen of controleren van de passing van schroeven.
• Vervang versleten of beschadigde onderdelen als een complete set om de juiste balans te behouden.
• Zorg ervoor dat het apparaat in een veilige staat verkeert door regelmatig te controleren of alle bouten, moeren en schroeven goed zijn vastgeschroefd.
• Vervang versleten of beschadigde onderdelen voordat u het apparaat gebruikt.
• Gebruik het apparaat nooit als de aan/uit-schakelaar op de handgreep niet correct in- en uitschakelt.
• Bedien het apparaat niet met geweld.
• Stop de motor om het mes te stoppen bij het transporteren van het apparaat van en naar het maaigebied of bij het kantelen van het apparaat voor het oversteken van grond die niet met gras is bedekt.
• Stop het mes voordat u grindoppervlakken oversteekt.
• Gebruik het apparaat nooit met defecte of afwezige beschermende voorzieningen, zoals bijvoorbeeld deflectoren en/of de grasopvangbak.
• Breng uw handen of voeten niet in de buurt van, of onder roterende delen. Schakel de motor in volgens de bedieningsinstructies.
• Til het apparaat nooit op of draag het terwijl de motor draait.
• Oneffen terrein brengt een verhoogd risico op uitglijden en ongevallen met zich mee. Vermijd gaten, voren, oneffen oppervlakken, stenen en andere verborgen objecten.
• Start het apparaat alleen wanneer u zich in het veilige gebied achter de handgreep bevindt.
• Alle vier de wielen staan op de grond.
• De grasuitwerpschacht is niet open, maar wordt beschermd door de grasopvangbak of de afdekking van de uitwerpschacht.
• De handen en voeten van alle personen zijn uit de buurt van de snijbehuizing.
• Schakel de motor uit en verwijder de veiligheidssleutel. Zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen:
• Altijd wanneer u het apparaat onbeheerd achterlaat, inclusief de perioden waarin u het gemaaide gras weggooit.
• Voordat u een blokkade verwijdert of de uitwerpschacht reinigt.
• Voordat u het apparaat controleert, reinigt of eraan werkt.
• Na het raken van een vreemd object. Controleer het apparaat eerst op schade en repareer eventuele schade voordat u het apparaat opnieuw start.
• Voordat u de grasopvangbak of de afdekking van de grasuitwerpschacht verwijdert.
• Wanneer het apparaat ongebruikelijk begint te trillen. Controleer het apparaat onmiddellijk:
  • Op losse onderdelen. Draai eventuele losse onderdelen indien nodig vast.
  • Op schade, met name aan het mes. Repareer of vervang beschadigde onderdelen.

• Controleer de grasopvangbak regelmatig op slijtage.

LET OP

• Zorg ervoor dat de motorkabel niet bekneld raakt of op een andere manier beschadigd raakt tijdens de installatie of bij het inklappen van de handgreep.

Restrisico's

• Bepaalde restrisico's blijven aanwezig, zelfs wanneer het apparaat op de voorgeschreven manier wordt bediend. De volgende gevaren kunnen aanwezig zijn bij het gebruik van het apparaat:
• Trillingen kunnen letsel veroorzaken. Gebruik het juiste gereedschap voor de klus, gebruik de meegeleverde handgrepen en beperk de werktijd en de blootstellingstijd aan gevaren.
• Lawaai kan gehoorbeschadiging veroorzaken. Draag gehoorbescherming en beperk de duur van de blootstelling.
• Letsel door contact met de messen.
• Letsel als gevolg van weggeslingerde objecten.

Risicobeperking

• Het gebruik van het apparaat gedurende langere tijd kan een slechte bloedsomloop in de handen veroorzaken als gevolg van trillingen. Een algemene gebruiksduur kan niet worden vastgesteld, omdat dit afhangt van verschillende beïnvloedende factoren:
• Persoonlijke neiging tot een slechte bloedsomloop (vaak koude vingers, tintelend gevoel in de vingers)
• Lage omgevingstemperatuur. Draag warme handschoenen om uw handen te beschermen.
• Het apparaat te strak vasthouden waardoor de bloedcirculatie wordt belemmerd.
• Continu gebruik is schadelijker dan gebruik dat wordt onderbroken door werkpauzes.

U moet een arts raadplegen als u het apparaat regelmatig en gedurende langere tijd gebruikt, en in het geval van herhaalde symptomen zoals tintelingen in de vingers of koude vingers.

Registreer uw product
www.kaercher.com/welcome

Referenties

• Reinigingsapparatuur en hogedrukreinigers | Kärcher International
• Garantie-registratie voor huis en tuin VS | Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

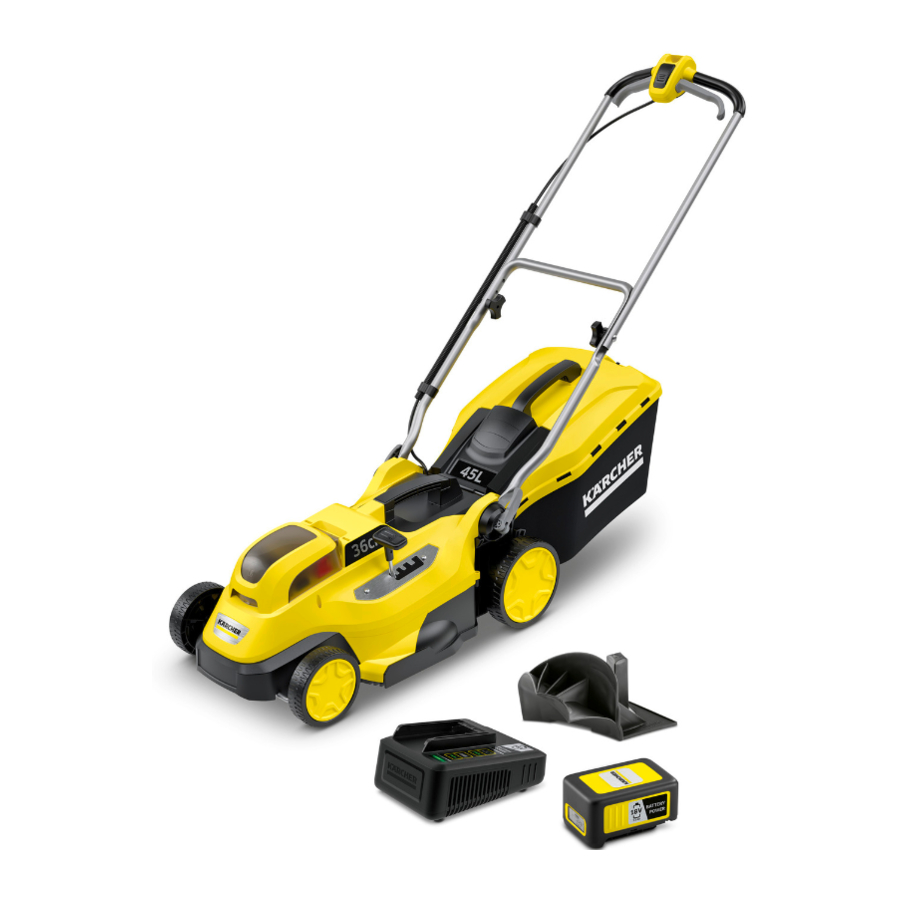

Download Kärcher LMO 18-36 Batterij - Handleiding Accugrasmaaier

Beschikbare talen
