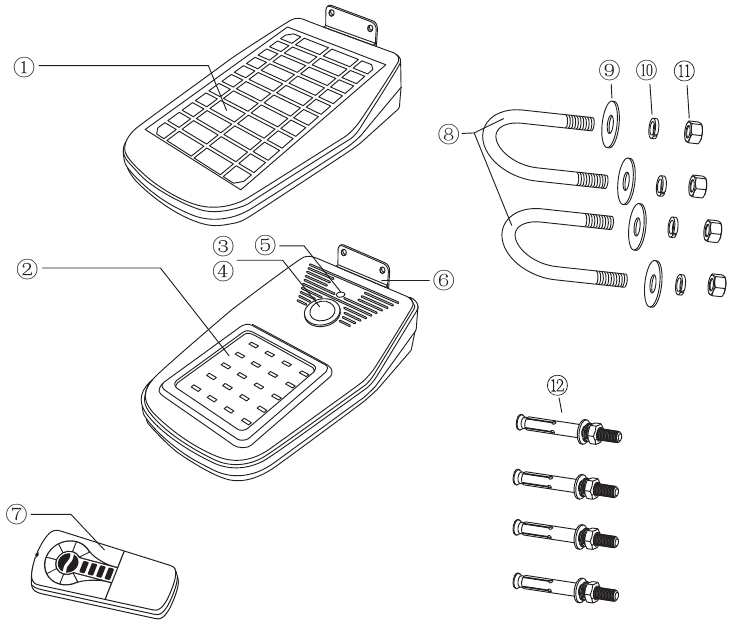

PRODUCTOMSCHRIJVING
- Zonnepaneel
- Lichtpaneel
- PIR-detector
- Indicator-led (in de koepel)
- Activeringsknop
- Montageplaat
- Afstandsbediening
- U-bout
- Grote vlakke sluitring M6
- Veerring M6
- Moer M6
- Expansiebout
SPECIFICATIES
| Zonnepaneel | 6,5 W, levensduur van 10 jaar |
| Batterij | 37,0 Wh, 3,7 V, Li-ion |
| Aantal leds | 60 |
| Helderheid (lumen) | Tot 2000 lm |
| Oplaadtijd | 10 uur fel zonlicht |
| Verlichtingstijd | Tot 10 nachten (dimverlichtingsmodus) |
| PIR-sensor | 5~8 m (16–26 ft), 120° |
| Waterdicht | IP65 |
| Installatiehoogte | 2,5~3,5 m (8–11 ft) |
| Materialen | Polycarbonaat |
| Afmetingen | 38,1 × 24,6 × 14,0 cm (15,0 × 9,7 × 5,5 inch) |
| Bedrijfstemperatuur | 0–45°C (32–113°F) |
| Garantie | 1 jaar |
KENMERKEN
- Flexibele installatie: aan een paal of aan de muur.
- Verlichting van een groot oppervlak
- Met de afstandsbediening kunt u de verlichtingstijd en helderheid kiezen.
TOEPASSINGEN
Geschikt voor installatie aan een buitenmuur of paal op pleinen, in parken, tuinen, binnenplaatsen, straten, wandelpaden, campussen, vliegvelden, boerderijen en perimeterbeveiliging.
MONTAGEPLAAT BEVESTIGEN
- Lijn de montagebeugel uit met de gaten aan de achterkant van de lamp.
- Bevestig stevig met de meegeleverde schroeven.
EERSTE ACTIVATIE
Activeer het licht door de knop aan de onderkant van het licht 3 seconden ingedrukt te houden. Om te deactiveren houdt u de knop 3 seconden ingedrukt. Gebruik anders de afstandsbediening om hem aan of uit te zetten.
APPARAATINSTALLATIE

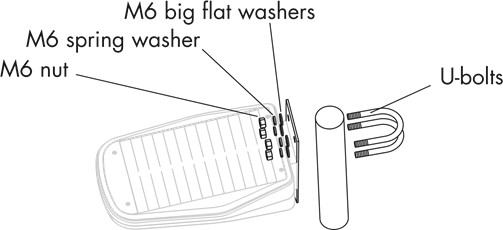

Paalinstallatie
Zoals de bovenstaande afbeelding laat zien: Haal de bouten en sluitringen uit de accessoirezak voor paalinstallatie en bevestig het licht aan de paal met de U-bouten.

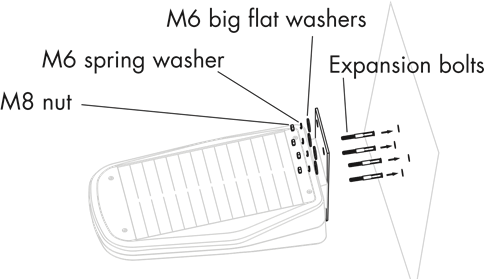

Wandinstallatie
Boor 4 gaten in de muur die overeenkomen met de gaten in de montageplaat en steek de expansiebouten erin. Plaats de sluitringen zoals aangegeven op de bout en draai de moeren vast om het licht aan de muur te bevestigen.
Installeer het zonnelicht op een plaats zonder schaduw en gericht op direct zonlicht voor een betere oplading.

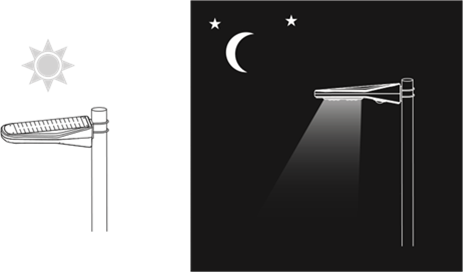

STANDAARDBEDIENING
Standaard is het licht overdag uit en gaat het 's nachts automatisch aan.
Zonder programmering werkt het in bewegingsdetectiemodus M1 (later beschreven).

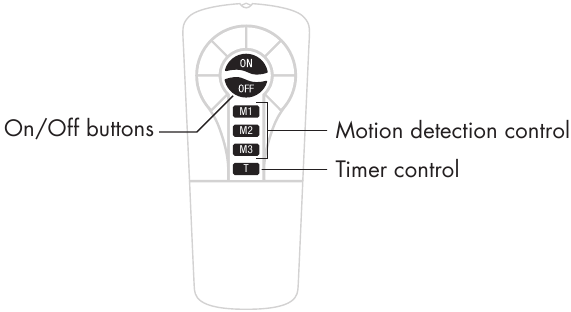

AFSTANDSBEDIENING
De afstandsbediening gebruikt 2 AAA-batterijen (niet inbegrepen)
HET APPARAAT PROGRAMMEREN MET DE AFSTANDSBEDIENING
Aan/uit
ON: Schakelt het licht in. Wanneer het licht voor het eerst wordt ingeschakeld, is de standaard verlichtingsmodus bewegingsdetectiemodus M1.
OFF: Schakelt het licht uit en slaat de laatste verlichtingsmodus op.
Als het licht 's nachts handmatig wordt uitgeschakeld, gaat het de volgende nacht niet automatisch aan. Op de ON (AAN)-knop moet worden gedrukt om het licht aan te zetten.
Er zijn 2 hoofdmodi waarin het licht kan worden gebruikt: Bewegingsdetectie & Timermodus.
Bewegingsdetectie
| Eerste 5 uur | Na 5 uur | ||||
| Modus | Indicator-ledkleur | Stand-by | Bewegingsdetectie* | Stand-by | Bewegingsdetectie* |
| M1 | rood |  | Geen |  |  |
| M2 | groen |  | Geen | | |
| M3 | oranje |  | | | |
* 30 seconden nadat de beweging stopt, wordt het licht gedimd tot stand-byniveau
- Het licht gaat automatisch aan bij zonsondergang en gaat uit bij zonsopgang.

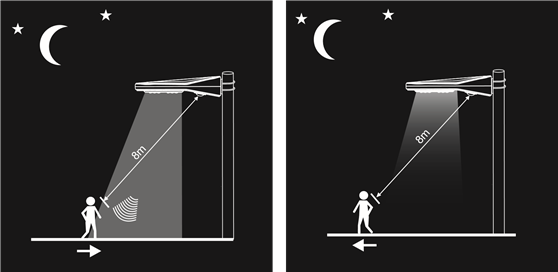

![Werkingsafstand van bewegingsdetectie]( "WAGAN Tech - 8590 - Werkingsafstand van bewegingsdetectie")
Timermodus
Om de bewegingsdetectiemodus tijdelijk te overrulen, drukt u op de T-knop op de afstandsbediening. In deze modus werkt het licht 1 of 2 uur op 100% helderheid en keert vervolgens terug naar de laatst geprogrammeerde modus (M1, M2 of M3).
| Helderheid | Kort op de "T" (T)-knop drukken | Indicator-led** | |
| 1 uur | 100% | eenmaal | rood knipperen |
| 2 uur | 100% | tweemaal | groen knipperen |
** Led knippert 5 seconden
BATTERIJCAPACITEITINDICATOR
| Groen | >70% |
| Oranje | 30%-70% |
| Rood | <30% |
ADAPTIEVE LICHTTECHNOLOGIE
A.L.T. - Adaptieve lichttechnologie maakt gebruik van slimme batterijoptimalisatie tijdens bewolkte dagen om de gebruiksduur tot 10 nachten te verlengen. Wanneer de batterij bijna leeg is, bijvoorbeeld wanneer de dagen bewolkt zijn en het opladen niet optimaal is, kan de lichtopbrengst enigszins afnemen om de gebruiksduur te verlengen.
GEHEUGEN
Het licht onthoudt de laatst ingedrukte knop/het laatst ingedrukte programma en keert de volgende nachten terug naar die instelling totdat een nieuw programma is ingesteld.
SPECIALE OPMERKING
- Laat het zonnepaneel voor het eerste gebruik meer dan 5 uur in fel zonlicht opladen.
- Als het zonlicht niet sterk genoeg is, kan het langer duren om het licht volledig op te laden. Dit is normaal voor zonneproducten.
WAARSCHUWINGEN
- Houd het apparaat uit de buurt van vuur en olie om explosiegevaar te voorkomen.
- Vermijd zware schokken of stoten.
- Niemand, behalve professionele technici, mag proberen het licht te demonteren om schade aan het licht te voorkomen.
PAKKET OMVAT
Schijnwerper
Afstandsbediening
Montageplaat met schroeven
2 × U-bouten met moeren en sluitringen
4 × Expansiebouten met moeren en sluitringen
