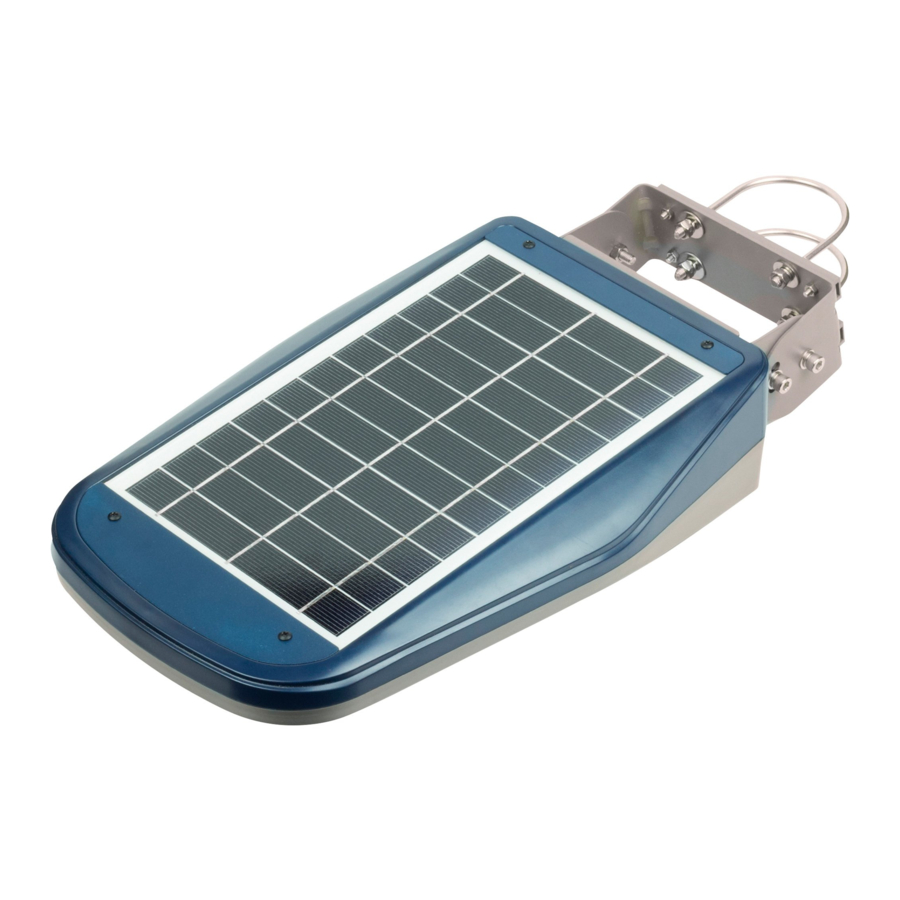

WAGAN Tech 8589-9 - Solar + LED Floodlight 2000 Handleiding

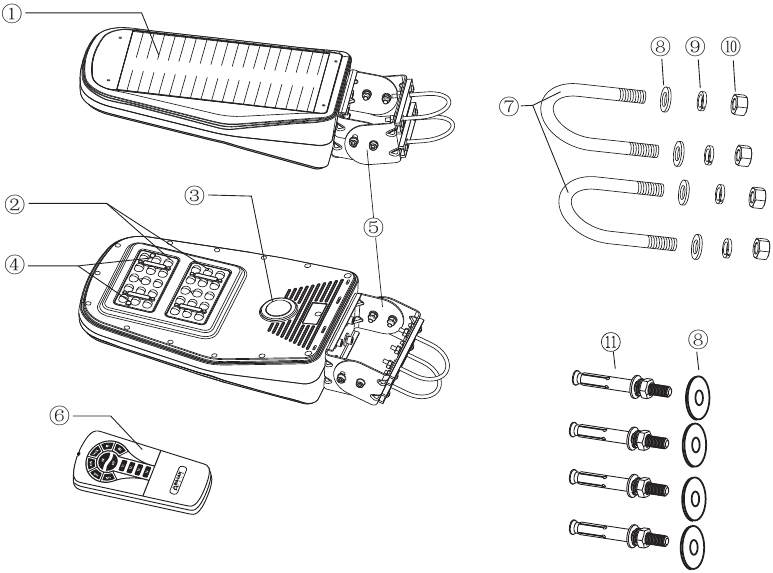

PRODUCTOMSCHRIJVING

1. Zonnepaneel
2. Lichtpaneel
3. PIR-detector
4. Timerindicatie-led
5. Montageplaat
6. Afstandsbediening
7. U-bout
8. M6 grote platte ring
9. M6 veerring
10. M6 moer
11. Expansiebout

SPECIFICATIES

KENMERKEN

• Flexibele installatie: montage op paal of muur.
• Brede gebiedsverlichting
• Instelbare installatiehoek
• Afstandsbedieningsfunctie kan verlichtingstijd en helderheid kiezen.

TOEPASSINGEN

Geschikt voor buitenmuur- of paalinstallatie op pleinen, parken, tuinen, binnenplaatsen, straten, wandelpaden, campussen, vliegvelden, boerderijen en perimeterbeveiliging.

EERSTE ACTIVATIE

Activeer het licht door de knop aan de onderkant van het licht 3 seconden ingedrukt te houden. Het licht gaat 5 seconden aan voordat het uitgaat. Om te deactiveren, houdt u de knop 3 seconden ingedrukt. Gebruik anders de afstandsbediening om hem aan of uit te zetten.

APPARAATINSTALLATIE

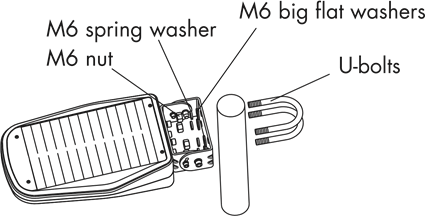

Paalinstallatie

Zoals de onderstaande afbeelding laat zien: Haal de bouten en ringen uit de accessoireszak voor paalinstallatie en bevestig het licht aan de paal met de U-bouten.

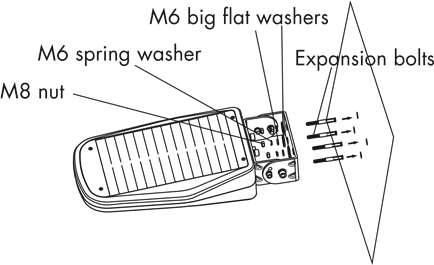

Muurinstallatie

Verwijder eerst de U-bouten. Maak 4 gaten in de muur en haal de expansiebout en ring eruit. Bevestig het licht aan de muur.

Installeer het zonnepaneel op een plaats zonder schaduw en gericht op direct zonlicht voor een betere oplaadbeurt.

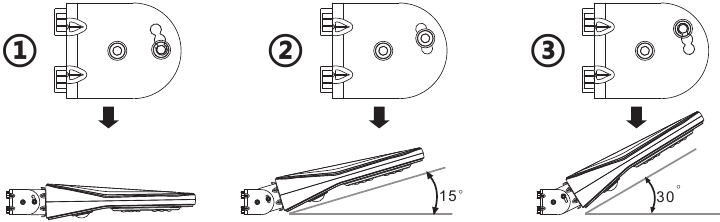

Na installatie kan de lichthoek worden aangepast.
Zoals weergegeven in het onderstaande diagram zijn er 3 verschillende beschikbare hoeken.

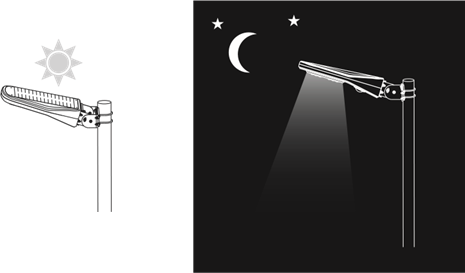

STANDAARDWERKING

Standaard is het licht overdag uit en gaat het 's nachts automatisch aan.
Zonder programmering werkt het in bewegingsdetectiemodus M1 (later beschreven).

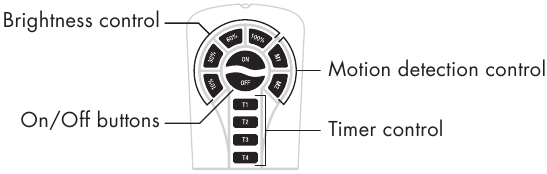

AFSTANDSBEDIENING

De afstandsbediening gebruikt 2 AAA-batterijen (niet inbegrepen)

DE EENHEID PROGRAMMEREN MET DE AFSTANDSBEDIENING

Aan/Uit

AAN: Schakelt het licht in. Wanneer u het licht voor het eerst inschakelt, is de eerste standaard verlichtingsmodus bewegingsdetectiemodus M1.
UIT: Schakelt het licht uit en slaat de laatste verlichtingsmodus op.
Als u het licht op een avond uitschakelt, gaat het de volgende avond niet aan. U moet op de AAN-knop drukken om hem de volgende avond in te schakelen.

Er zijn 3 hoofdmodi waarin het licht kan worden gebruikt:
Bewegingsdetectie, Helderheidsoversturing en Timermodus.

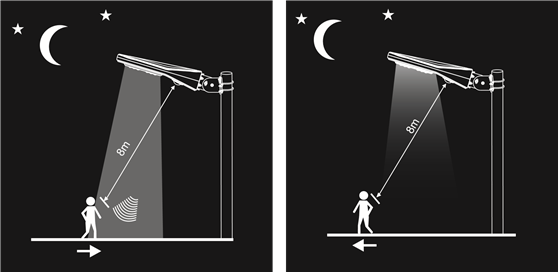

Bewegingsdetectie

• M1 (standaardmodus): Constant aan op 10% helderheid en vervolgens 100% helderheid wanneer beweging wordt gedetecteerd door de PIR-sensor. 30 seconden nadat de beweging is gestopt, keert het licht terug naar 10% helderheid.
• M2: Constant aan op 30% helderheid en vervolgens 100% helderheid wanneer beweging wordt gedetecteerd door de PIR-sensor. 30 seconden nadat de beweging is gestopt, keert het licht terug naar 30% helderheid.

Helderheidsoversturing

Een constante helderheid kan worden geselecteerd door op een van de vier helderheidsknoppen op de afstandsbediening te drukken. Dit overschrijft de bewegingsdetectiemodi (M1 of M2).

• 10% - 200 lumen
• 30% - 600 lumen
• 60% - 1200 lumen
• 100% - 2000 lumen

Het licht blijft op de ingestelde helderheid tot de dageraad, het einde van de timermodus (zie volgende sectie) of tot de batterij bijna leeg is. Als de batterij 's nachts te leeg is in de helderheidsmodus, wordt het licht de volgende nacht teruggezet naar de M1-modus. Als de batterij niet leeg is, wordt het licht hervat op de vorige helderheid die de avond ervoor is geselecteerd.

Timermodus

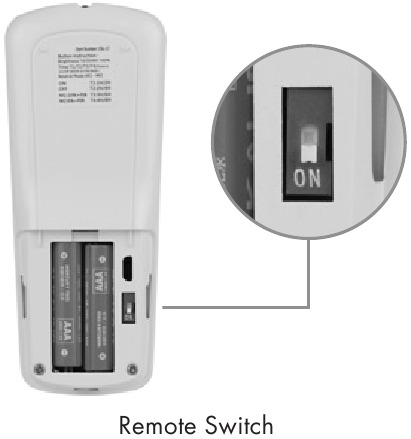

Om het licht in de timermodus voor 1-8 uur te activeren en de bewegingsdetectiemodi (M1 of M2) te overschrijven, selecteert u een helderheid %-knop en vervolgens een van de timerbuttons (T1-T4). Er bevindt zich een schakelaar in het batterijvak van de afstandsbediening die de T1-T4-knoppen omschakelt van 1-2-3-4 uur naar 5-6-7-8 uur.

VOORBEELDEN

• Voor 100% helderheid gedurende 4 uur drukt u op de 100%-knop en vervolgens op de T4-knop (met de schakelaar in de stand UIT).
• Voor 30% helderheid gedurende 5 uur drukt u op de 30%-knop en vervolgens op de T1-knop (met de schakelaar in de stand AAN).

Wanneer de timer is afgelopen, wordt deze teruggezet naar de standaard M1-bewegingsdetectiemodus en wordt dit programma (Timer + M1) de volgende nacht herhaald, totdat een ander programma is geselecteerd.

Om de timermodus te annuleren, houdt u een van de T2-, T3- of T4-knoppen 2 seconden lang ingedrukt. De indicator-leds op het licht knipperen 3 keer.

GEHEUGEN

Het licht onthoudt de laatst ingedrukte knop/programma en keert de volgende nachten terug naar die instelling totdat een nieuw programma is ingesteld.

Voorbeelden:

• Als u de eerste nacht 60% kiest (geen timer) en dit niet wijzigt, blijft het de volgende nacht 60%. Maar als de batterij bijna leeg is, wordt standaard M1 ingesteld.
• Als het licht is ingesteld op 60% helderheid gedurende 4 uur op nacht 1, verandert het aan het einde van de 4 uur in de M1-modus. Op nacht 2 voert het het programma uit voor 60% helderheid gedurende 4 uur en vervolgens M1. Dit patroon wordt voortgezet totdat op een andere knop wordt gedrukt.
• Als de batterij leegraakt tijdens de timermodus, gaat het licht uit, maar behoudt het dezelfde verlichtingsmodus de volgende nacht zodra de batterij is opgeladen.

SPECIALE OPMERKING

• Laat het zonnepaneel voor het eerste gebruik meer dan 5 uur in fel zonlicht opladen.
• Als het zonlicht niet sterk genoeg is, kan het langer duren om het licht volledig op te laden. Dit is normaal voor zonneproducten.

WAARSCHUWINGEN

• Houd het apparaat uit de buurt van vuur en olie om explosiegevaar te voorkomen.
• Vermijd ernstige schokken of impact.
• Niemand anders dan professionele technici mag proberen het licht te demonteren om schade aan het licht te voorkomen.

PAKKET BEVAT

Schijnwerper
Afstandsbediening
2 × U-bouten
8 × M6 grote platte ringen
4 × M6 veerringen
4 × M6 moeren
4 × Expansiebouten
