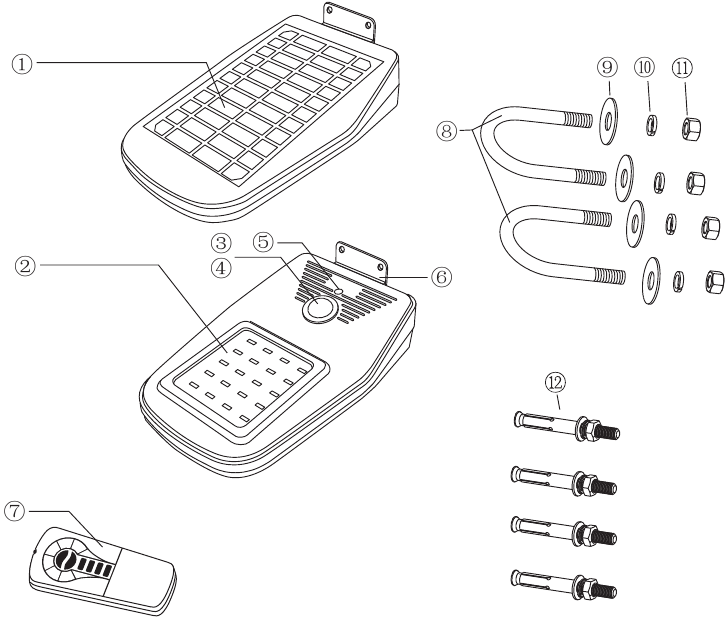

PRODUCTBESCHRIJVING
- Zonnepaneel
- Lichtpaneel
- PIR-detector
- Indicator-led (binnenin de koepel)
- Activeringsknop
- Montageplaat
- Afstandsbediening
- U-bout
- Grote platte ring M6
- Veerring M6
- Moer M6
- Spreidbout
SPECIFICATIES
| Zonnepaneel | 6,5 W, 10 jaar levensduur |
| Batterij | 44,4 Wh, 3,7 V, Li-ion |
| Aantal leds | 60 |
| Helderheid (lumen) | Tot 3000 lm |
| Oplaadtijd | 10 uur fel zonlicht |
| Verlichtingstijd | Tot 10 nachten (dimverlichtingsmodus) |
| PIR-sensor | 16–26 ft (5~8 m), 120° |
| Waterdicht | IP65 |
| Installatiehoogte | 8–11 ft (2,5~3,5 m) |
| Materialen | Polycarbonaat |
| Formaat | 15,0 × 9,7 × 5,5 inch |
| Werktemperatuur | 32–113°F (0–45°C) |
| Garantie | 1 jaar |
FUNCTIES
- Flexibele installatie: aan paal of wand gemonteerd.
- Brede gebiedsverlichting
- Afstandsbediening kan verlichtingstijd en helderheid kiezen.
TOEPASSINGEN
Geschikt voor buitenmuur- of paalinstallatie op pleinen, parken, tuinen, binnenplaatsen, straten, wandelpaden, campussen, vliegvelden, boerderijen en perimeterbeveiliging.
MONTAGEPLAAT BEVESTIGEN
- Lijn de montagebeugel uit met de gaten aan de achterkant van het licht.
- Bevestig stevig met de meegeleverde schroeven.
INITIËLE ACTIVERING
Activeer het licht door de knop aan de onderkant van het licht 3 seconden ingedrukt te houden. Om te deactiveren, houdt u de knop 3 seconden ingedrukt. Gebruik anders de afstandsbediening om hem in of uit te schakelen.
APPARAATINSTALLATIE

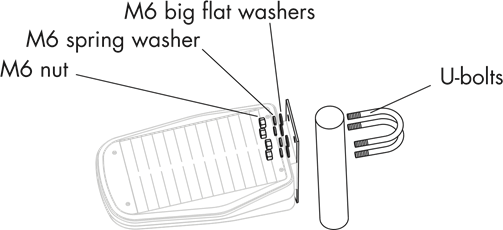

Paalinstallatie
Zoals de bovenstaande afbeelding laat zien: haal de bouten en ringen uit de accessoirezak voor paalinstallatie en bevestig het licht aan de paal met de U-bouten.

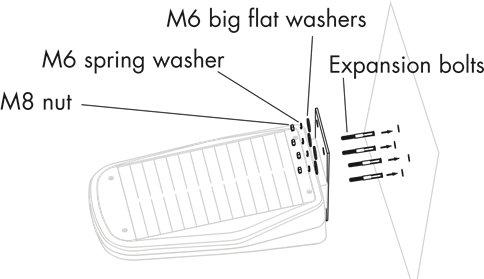

Wandinstallatie
Boor 4 gaten in de muur die overeenkomen met de gaten in de montageplaat en steek de spreidbouten erin. Plaats de ringen op de bout zoals aangegeven en draai de moeren vast om het licht aan de muur te bevestigen.
Installeer het zonnelampje op een plaats zonder schaduw en gericht op direct zonlicht voor een betere oplading.

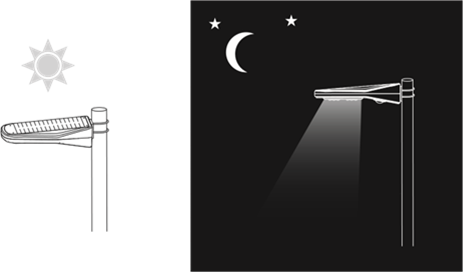

STANDAARDBEDIENING
Standaard is het licht overdag uit en gaat het 's nachts automatisch aan.
Zonder programmering werkt het in bewegingsdetectiemodus M1 (later beschreven).

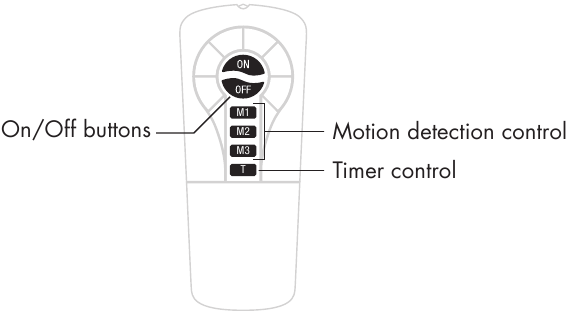

AFSTANDSBEDIENING
De afstandsbediening gebruikt 2 AAA-batterijen (niet inbegrepen)
HET APPARAAT PROGRAMMEREN MET DE AFSTANDSBEDIENING
Aan/uit
ON: Schakelt het licht in. Wanneer het licht voor de eerste keer wordt ingeschakeld, is de standaardverlichtingsmodus bewegingsdetectiemodus M1.
OFF: Schakelt het licht uit en slaat de laatste verlichtingsmodus op.
Als het licht handmatig een nacht wordt uitgeschakeld, gaat het de volgende nacht niet automatisch aan. De ON (AAN)-knop moet worden ingedrukt om het licht aan te zetten.
Er zijn 2 hoofdmodi waarin het licht kan worden gebruikt: bewegingsdetectie en timermodus.
Bewegingsdetectie
| Eerste 5 uur | Na 5 uur | ||||
| Modus | Indicator-ledkleur | Stand-by | Bewegingsdetectie* | Stand-by | Bewegingsdetectie* |
| M1 | rood |  | Geen |  |  |
| M2 | groen |  | Geen | | |
| M3 | oranje |  | | | |
* 30 seconden nadat de beweging stopt, wordt het licht gedimd tot stand-by niveau
- Het licht gaat automatisch aan bij zonsondergang en gaat uit bij zonsopgang.

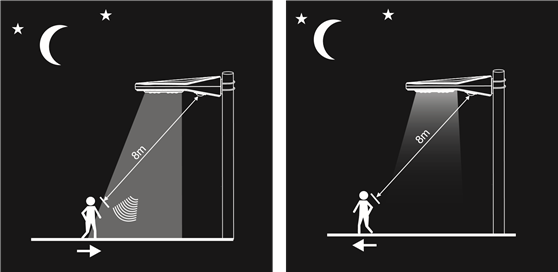

![Werkingsafstand van bewegingsdetectie]( "WAGAN Tech - 8591 - Werkingsafstand van bewegingsdetectie")
Timermodus
Om de bewegingsdetectiemodus tijdelijk te overschrijven, drukt u op de T-knop op de afstandsbediening. In deze modus brandt het licht 1 of 2 uur op 100% helderheid en keert vervolgens terug naar de laatst geprogrammeerde modus (M1, M2 of M3).
| Helderheid | Kort op "T"-knop drukken | Indicator-led** | |
| 1 uur | 100% | eenmaal | rode flits |
| 2 uur | 100% | tweemaal | groene flits |
** Led knippert 5 seconden
BATTERIJCAPACITEITINDICATOR
| Groen | >70% |
| Oranje | 30%-70% |
| Rood | <30% |
ADAPTIEVE LICHTTECHNOLOGIE
A.L.T. - Adaptive Lighting Technology maakt gebruik van slimme batterijoptimalisatie tijdens bewolkte dagen om de looptijd tot 10 nachten te verlengen. Wanneer de batterijlading laag wordt, bijvoorbeeld wanneer de dagen bewolkt zijn en het opladen niet optimaal is, kan de lichtopbrengst enigszins afnemen om de looptijd te verlengen.
GEHEUGEN
Het licht onthoudt de laatst ingedrukte knop/programma en keert de volgende nachten terug naar die instelling totdat een nieuw programma is ingesteld.
SPECIALE OPMERKING
- Laat het zonnepaneel voor het eerste gebruik meer dan 5 uur in fel zonlicht opladen.
- Als het zonlicht niet sterk genoeg is, kan het langer duren om het licht volledig op te laden. Dit is normaal voor zonneproducten.
WAARSCHUWINGEN
- Houd het apparaat uit de buurt van vuur en olie om explosiegevaar te voorkomen.
- Vermijd ernstige schokken of stoten.
- Niemand behalve professionele technici mag proberen het licht te demonteren om schade aan het licht te voorkomen.
PAKKET BEVAT
Schijnwerper
Afstandsbediening
Montageplaat met schroeven
2 × U-bouten met moeren en ringen
4 × Spreidbouten met moeren en ringen
