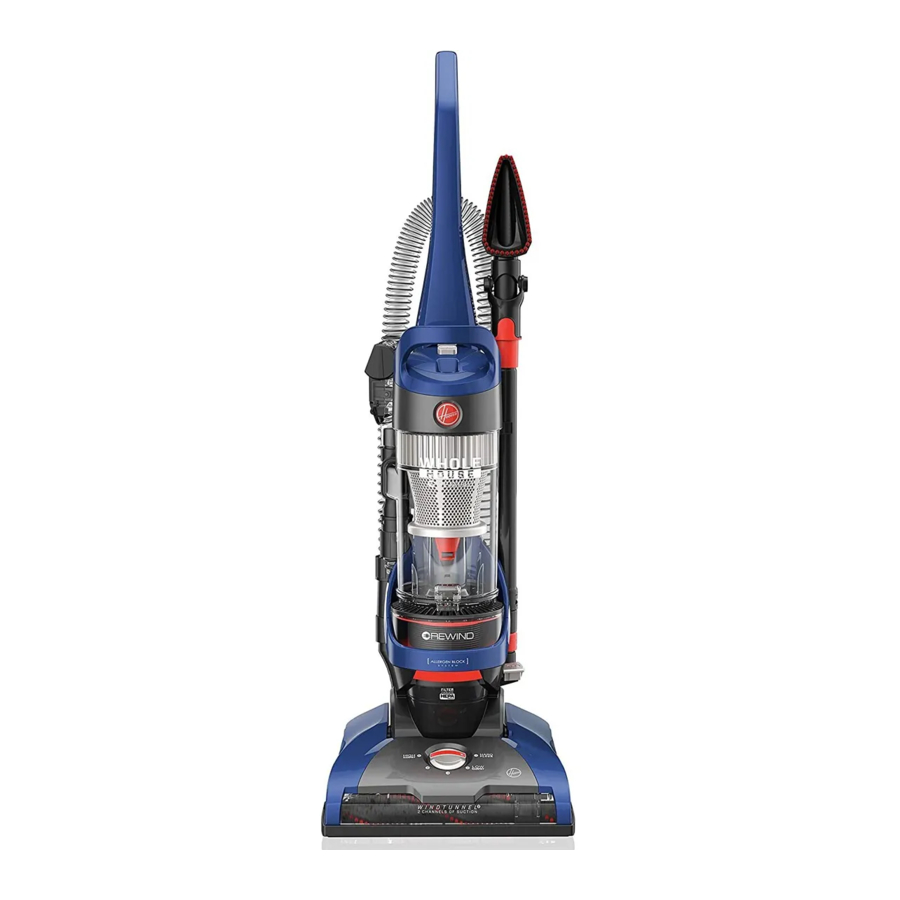

Hoover UH71250 - Staande stofzuiger - Handleiding

STOFZUIGER MONTAGE

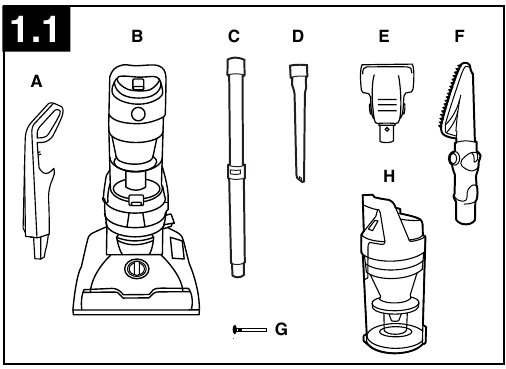

INHOUD VAN DE DOOS

1. Handvat*
2. Stofzuigerbasis
3. Stang
4. Spleetzuigmond
5. Turboborstel
6. Verstelbare afstofborstel*
7. (1) Grote schroef
8. Stofbak

*Varieert per model.

Verwijder alle onderdelen uit de doos en identificeer elk weergegeven item.
Zorg ervoor dat alle onderdelen aanwezig zijn voordat u verpakkingsmateriaal weggooit.

BEVESTIG HET HANDVAT

* Het daadwerkelijke model kan afwijken van de getoonde afbeeldingen.

1. Steek het handvatgedeelte in de stofzuigerbasis. Duw stevig naar beneden. Gebruik een kruiskopschroevendraaier en bevestig (1) grote schroef achter het handvat in de stofzuigerbasis. (fig.1.2)

2. Wikkel de slang om de bovenkant van de slanggeleider op het handvat. Steek de slang in de slangbuis totdat u een klik hoort. (fig.1.3)


POSITIE VAN DE ACCESSOIRES

1. Plaats de spleetzuigmond in de stang en schuif deze in de accessoire-opbergruimte aan de linkerachterkant (C) van de stofzuiger en plaats de turboborstel aan de rechterachterkant (E) van de stofzuiger, zoals afgebeeld. (fig.1.4)

2. Plaats de verstelbare afstofborstel (F) bovenop de stang. (fig.1.5)


BEVESTIG DE STOFBAK

Plaats eerst de onderkant van de stofbak in de stofzuiger. Draai de bak in de stofzuiger. De stofbak zit vast wanneer u een klik hoort. (fig.1.6)

HOE TE GEBRUIKEN

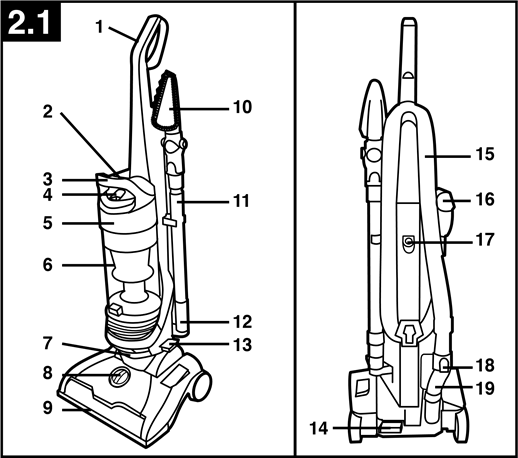

BESCHRIJVING STOFZUIGER

1. Handvat
2. Ontgrendelingsknop stofbak
3. Draaghandvat
4. Systeemcontrole-indicator
5. Toegang tot het wasbare filter
6. Stofbak
7. Filter gemaakt met HEPA-media
8. Hoogteverstelling
9. Meubelbeschermer
10. Verstelbare afstofborstel
11. Stang
12. Spleetzuigmond (in de stang)
13. Pedal voor automatische snoeropwikkeling
14. Handgreepontgrendelingspedaal
15. Slang
16. Turboborstel
17. AAN/UIT-schakelaar
18. Slangontgrendelingsknop
19. Slangaansluitbuis

AAN-UIT SCHAKELAAR

Steek de stekker in het stopcontact. (fig.2.2)

• Om de stofzuiger AAN te zetten (I=AAN), duwt u de AAN/UIT-schakelaar (A) naar de AAN-stand.
• Om de stofzuiger UIT te zetten (O=UIT), duwt u de schakelaar naar de UIT-stand.

SNOER VRIJGEVEN

Voordat u de stofzuiger gebruikt, pakt u het uiteinde van de stekker vast en trekt u eraan om het snoer van de haspel los te maken totdat de rode tape is bereikt. (fig.2.3)

Wanneer u aan het snoer trekt, geeft de gele tape aan wanneer het snoer bijna volledig is uitgetrokken. Wanneer er rode tape op het snoer zichtbaar is, heeft het snoer zijn volledige lengte bereikt. (Trek het snoer niet verder dan de rode tape.)

TAPIJTHOOGTEVERSTELLING*

Om de hoogte-instelling aan te passen, DRUKT u naar beneden en DRAAIT u de knop (C) naar de gewenste hoogte-instelling. (fig.2.4)

*Het aantal hoogte-instellingen varieert per model.

Voor maximale reinigingsprestaties worden de volgende tapijthoogte-instellingen aanbevolen:

• Harde vloer instelling: alleen voor gebruik op harde vloeren.
• Lage tot hoge instellingen: aanpassen afhankelijk van het tapijttype.
• Gebruik voor hoogpolig tapijt de hoge tapijtinstelling om het duwen te vergemakkelijken.

Als de stofzuiger moeilijk te duwen is, drukt u de knop omlaag en draait u deze naar de volgende hogere instelling.

ACCESSOIRES

Accessoires maken het mogelijk om oppervlakken boven de vloer schoon te maken en moeilijk bereikbare plekken te bereiken.
De stofzuiger is klaar voor gebruik met accessoires wanneer het handvat in de rechtopstaande positie staat.

De borstelrol blijft draaien terwijl het product is ingeschakeld en het handvat in de rechtopstaande positie staat. Om schade aan tapijt, kleden, meubels en vloeren te voorkomen, vermijdt u het omstoten van de reiniger of het plaatsen ervan op meubels, kleden met franjes of trappen met vloerbedekking tijdens het gebruik van accessoires.

SELECTEER DE JUISTE ACCESSOIRE

1. De stang wordt gebruikt om uw slang extra lengte te geven. Gebruik hem met een van de bovenstaande accessoires.
2. De spleetzuigmond kan worden gebruikt in krappe ruimtes, hoeken en langs randen op plaatsen zoals dressoirladen, gestoffeerde meubels, trappen en plinten.
3. De turboborstel kan worden gebruikt voor gestoffeerde meubels, gordijnen, matrassen, kleding en trappen met vloerbedekking.
4. Gebruik de verstelbare afstofborstel om gestoffeerde meubels, gordijnen, matrassen, kleding, trappen met vloerbedekking, verlichtingsarmaturen en ventilatoren met 5 reinigingsposities schoon te maken.

SLANG VERWIJDEREN

Om de slang te verwijderen voor gebruik met accessoires, drukt u op de slangontgrendelingsknop en trekt u het slanguiteinde eruit. (fig.3.2)

Om hem weer op zijn plaats te vergrendelen, duwt u de slang in de slangbuis totdat u een klik hoort.

Niet te gebruiken voor het verzorgen van een huisdier.

STANG EN ACCESSOIRES BEVESTIGEN

Om het risico op letsel door bewegende onderdelen te verminderen - Haal de stekker uit het stopcontact voordat u onderhoud uitvoert.

Om een accessoire of stang aan de slang te bevestigen, duwt u deze stevig op zijn plaats. (fig.3.3)

TRAPPEN REINIGEN

Gebruik de slang en turboborstel (accessoire varieert per model) voor het reinigen van trappen. (fig.3.4)

Wees extra voorzichtig bij het schoonmaken van trappen. Om persoonlijk letsel of schade te voorkomen en te voorkomen dat de reiniger valt, plaatst u de reiniger altijd onderaan de trap op de vloer. Plaats de reiniger niet op trappen of meubels, omdat dit kan leiden tot letsel of schade. Zorg er bij het gebruik van accessoires altijd voor dat de handgreep in de rechtopstaande positie staat.

SNOER OPWIKKELEN EN OPBERGEN

Om het snoer op te bergen, houdt u de stekker vast en drukt u op het snoeropwikkelpedaal (B) aan de zijkant van de haspel. (fig.3.5)

Houd de stekker vast bij het opwikkelen op de haspel. Zorg ervoor dat de stekker niet slingert tijdens het opwikkelen.

ACCESSOIRES REINIGEN

Om de slang en turboborstel schoon te maken, veegt u ze af met een vochtige doek. Dompel ze NIET onder in water.
Andere reinigingsaccessoires kunnen in warm water met een schoonmaakmiddel worden gewassen. Spoel af en laat 24 uur aan de lucht drogen voordat u ze gebruikt.

ONDERHOUD

Maak uzelf vertrouwd met deze onderhoudstaken voor thuis, want correct gebruik en onderhoud van uw stofzuiger zorgen voor een blijvende effectieve reiniging.

De systeemcontrole-indicator bevindt zich op (A) en waarschuwt u voor mogelijke problemen met de systeemprestaties. (afb. 4.1)

Al het andere onderhoud moet worden uitgevoerd door een erkende servicevertegenwoordiger.
Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten heeft gestaan of in het water is gevallen, breng het dan naar een servicecentrum voordat u het verder gebruikt.

LET OP

Er is een thermische beveiliging in uw reiniger ingebouwd om deze te beschermen tegen oververhitting. Wanneer de thermische beveiliging wordt geactiveerd, stopt de reiniger met werken.

Als dit gebeurt, gaat u als volgt te werk:

1. Schakel de reiniger uit (Turn cleaner OFF) en haal de stekker uit het stopcontact.
2. Maak de vuilcontainer leeg.
3. Inspecteer de zuigmondinlaat, slangconnector, slang, vuilcontainerinlaat, cycloonfilter, spoelbare filter en HEPA-filter. Verwijder eventuele obstakels.
4. Wanneer de reiniger is losgekoppeld en de motor 30 minuten is afgekoeld, wordt de thermische beveiliging gedeactiveerd en kan de reiniging worden voortgezet.

Als de thermische beveiliging na het volgen van de bovenstaande stappen blijft activeren, heeft uw reiniger onderhoud nodig.

VUILCONTAINER

Wanneer legen

Om optimale prestaties te behouden, leegt u de vuilcontainer voordat de vuilcontainer de maximale lijn (B) bereikt. Plaats de stofzuiger in de rechtopstaande positie voordat u de vuilcontainer verwijdert. (afb. 4.2)

Om het risico op persoonlijk letsel te verminderen - Haal de stekker uit het stopcontact voordat u gaat schoonmaken of onderhouden. Gebruik de stofzuiger niet zonder dat de vuilcontainer of filters zijn geplaatst.
Zeer fijne materialen, zoals gezichtspoeder of maïszetmeel, kunnen het filter afsluiten en een vermindering van de prestaties veroorzaken. Wanneer u de stofzuiger voor dit type stof gebruikt, leegt u de container en maakt u de filters regelmatig schoon.

Hoe te legen

1. Druk op de ontgrendelknop van de vuilcontainer (C) en draai de container naar buiten. (afb. 4.3)

2. Houd de vuilcontainer boven de afvalbak, duw de ontgrendelhendel van de vuilcontainerdeur (D) om de vuilcontainerdeur (E) te openen. Sluit de vuilcontainerdeur (E). Druk stevig aan om vast te zetten. (afb. 4.4)

3. Plaats eerst de onderkant van de vuilcontainer in de stofzuigerbehuizing. Draai de vuilcontainer in de stofzuigerbehuizing en druk stevig aan totdat deze op zijn plaats klikt (afb. 4.5).


FILTERS

Wanneer schoon te maken

Om optimale prestaties te behouden, moeten de filters minstens om de twee maanden worden schoongemaakt bij normaal gebruik.

Om het risico op persoonlijk letsel te verminderen - Haal de stekker uit het stopcontact voordat u gaat schoonmaken of onderhouden. Gebruik de stofzuiger niet zonder dat de vuilcontainer of filters zijn geplaatst.

Spoelbaar filter: Hoe schoon te maken

Verwijder de vuilcontainer zoals beschreven in Afb. 4.3.

1. Draai de handgreep van de vuilcontainer tegen de klok in om het deksel te openen en te verwijderen. (afb. 4.6).

2. Trek aan het lipje om het spoelbare filter te verwijderen. Spoel twee minuten met water of totdat het water helder is. (afb. 4.7).

   Knijp vervolgens overtollig water eruit. Laat het filter 24 uur volledig drogen. Plaats het filter terug, met de lipzijde naar buiten.
3. Plaats het deksel van de vuilcontainer terug en draai met de klok mee totdat het in de vergrendelde positie staat. (afb. 4.8).

   Plaats de vuilcontainer terug zoals beschreven in Afb. 4.5.

Laat het filter volledig drogen voordat u het terugplaatst. Droog het filter op de rand zodat de lucht aan beide zijden van het filter kan circuleren. Dit kan tot 24 uur duren.

Wat te kopen: Spoelbaar filter

Bij correct gebruik en onderhoud hoeft uw spoelbare filter niet binnen de garantieperiode te worden vervangen. Indien gewenst is een extra filter verkrijgbaar op Hoover.com of bel 1-800-944-9200.
Vraag naar Hoover^® Onderdeelnummer 304087001.

Cycloonfiltereenheid: Hoe schoon te maken

Om het risico op persoonlijk letsel te verminderen - Haal de stekker uit het stopcontact voordat u gaat schoonmaken of onderhouden. Gebruik de stofzuiger niet zonder dat de vuilcontainer of filters zijn geplaatst.
Gebruik de stofzuiger niet zonder dat de vuilcontainer of filters zijn geplaatst.

Verwijder de vuilcontainer en draai de handgreep van de vuilcontainer tegen de klok in om het deksel te openen en te verwijderen, zoals beschreven in afb. 4.6.

1. Trek de filtereenheid (G) uit de vuilcontainer en verwijder deze. (afb. 4.9)

2. Vuil en stof kunnen van de filtereenheid worden verwijderd met de verstelbare afstofborstel. (afb. 4.10)

3. Plaats de filtereenheid op de vuilcontainer. Lijn de lipjes (H) op het deksel uit met de behuizing van de vuilcontainer. (afb. 4.11)

4. Plaats het deksel van de vuilcontainer terug en draai met de klok mee totdat het in de vergrendelde positie staat. (afb. 4.12)

   Plaats de vuilcontainer terug zoals beschreven in Afb. 4.5.

Filter gemaakt met HEPA-media: Hoe schoon te maken

Om het risico op persoonlijk letsel te verminderen - Haal de stekker uit het stopcontact voordat u gaat schoonmaken of onderhouden. Gebruik de stofzuiger niet zonder dat de vuilcontainer of filters zijn geplaatst.

1. Trek met uw vingers onder de filterdeurrand de filterframe (A) naar buiten en weg van de stofzuigerbehuizing. Houd het filter boven een afvalbak en tik het vuil en afval eruit. (afb. 4.13)

2. Het onderste filter (B) moet eerst terug op zijn plaats worden geduwd. (afb. 4.14)

3. Duw vervolgens de bovenste handgreep (C) naar binnen totdat deze vastklikt. (afb. 4.15)

4. Filterdiagram: (B) onderste filter. (C) bovenste handgreep. (afb. 4.16)


SPOEL OF WAS HET FILTER DAT IS GEMAAKT MET HEPA-MEDIA NIET.

Filter gemaakt met HEPA-media
Bij correct gebruik en onderhoud hoeft uw filter niet binnen de garantieperiode te worden vervangen. Indien gewenst is een extra filter verkrijgbaar op Hoover.com of bel 1-800-944-9200.
Vraag naar Hoover^® Onderdeel nr. 440005573.

BORSTELROL

Hoe schoon te maken

Om het risico op letsel door bewegende onderdelen te verminderen - Haal de stekker uit het stopcontact voordat u onderhoud uitvoert.

Bodemplaat met schroeven

Plaats de handgreep in de lage stand en draai de reiniger om zodat de onderkant naar boven wijst.

1. Verwijder de 6 schroeven zoals weergegeven met een kruiskopschroevendraaier. (afb. 4.17)

2. Draai de bodemplaat eraf. (afb. 4.18)

3. Verwijder eventueel vuil en/of haar van de borstelrol. Plaats de bodemplaat terug, lijn de schroefgaten uit en installeer de 6 schroeven zoals weergegeven. (afb. 4.19)


RIEM

Om het risico op letsel door bewegende onderdelen te verminderen - Haal de stekker uit het stopcontact voordat u onderhoud uitvoert. De riem bevindt zich onder de bodemplaat van de stofzuiger en moet van tijd tot tijd worden gecontroleerd om er zeker van te zijn dat deze in goede staat verkeert.

Wanneer te vervangen

Vervang de riem als deze beschadigd, gesneden of gebroken is. Raadpleeg de onderstaande instructies.

Hoe te vervangen

Plaats de handgreep in de lage stand en draai de reiniger om zodat - Bodemplaat met schroeven de onderkant naar boven wijst.

1. Verwijder de 6 schroeven zoals weergegeven met een kruiskopschroevendraaier. (afb. 4.20)

2. Til de bodemplaat (A) eraf. (afb. 4.21)

3. Verwijder de gebruikte riem van de borstelrol (C) en vervolgens van de motoras (metalen staaf) (D) en gooi deze weg. (afb. 4.22)

4. Schuif met de letters aan de buitenkant van de riem de nieuwe riem over de motoras (metalen staaf) (E). Schuif vervolgens rond het gebied van de borstelrol zonder borstelharen (G). (afb. 4.23)

5. Trek met de riem op zijn plaats de borstelrol in de zuigmond en zorg ervoor dat de eindkappen van de borstelrol in de juiste richting staan. (afb. 4.24)

   Plaats de bodemplaat terug, lijn de schroefgaten uit en installeer de 6 schroeven opnieuw.

Wat te kopen: Riem

Indien gewenst kunnen extra riemen worden gekocht op Hoover.com of 1-800-944-9200.
Vraag bij de aankoop van een nieuwe riem voor modellen naar Riem - HOOVER ® onderdeelnummer AH20080.

SLANG

Om het risico op persoonlijk letsel te verminderen - Haal de stekker uit het stopcontact voordat u gaat schoonmaken of onderhouden

Hoe schoon te maken

Om de slang te verwijderen voor gebruik van gereedschap, drukt u op de ontgrendelknop van de slang (A) en trekt u het slanguiteinde eruit. (afb. 4.25)

Verwijder vuil of verstoppingen uit de slang. Gebruik geen scherpe voorwerpen om de slang schoon te maken, omdat deze schade kunnen veroorzaken. Om terug op zijn plaats te vergrendelen, duwt u de slang in de slangbuis totdat u een klik hoort.

GEMOTORISEERD HANDGEREEDSCHAP: Hoe schoon te maken

(Gereedschap varieert per model)

Om het risico op letsel door bewegende onderdelen te verminderen - Haal de stekker uit de stofzuiger voordat u onderhoud uitvoert.

1. Reinig het turbogereedschap door de twee schroeven (A) te verwijderen die zich op de onderste afdekking bevinden met een kruiskopschroevendraaier. (afb. 4.26)

2. Verwijder de onderste afdekking (B). Verwijder vuil of haar van de borstelrol en turbineventilator. (afb. 4.27)

3. Plaats de onderste afdekking terug, plaats de (2) schroeven en draai ze vast. (afb. 4.28)


SMERING

De motor en borstelrol zijn uitgerust met lagers die voldoende smering bevatten voor hun levensduur.
De toevoeging van smeermiddel kan schade veroorzaken. Voeg geen smeermiddel toe aan de motor of borstelrol.

PROBLEEMOPLOSSING

Als er een klein probleem optreedt, kan dit meestal vrij eenvoudig worden opgelost wanneer de oorzaak wordt gevonden aan de hand van de onderstaande checklist.
Alle andere onderhoudswerkzaamheden moeten worden uitgevoerd door een erkende servicevertegenwoordiger.
Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten heeft gestaan of in het water is gevallen, breng het dan naar een servicecentrum voordat u het verder gebruikt.

Om het risico op persoonlijk letsel te verminderen - Haal de stekker uit het stopcontact voordat u het apparaat schoonmaakt of onderhoudt.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BEWAAR DEZE INSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:
LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DIT APPARAAT.

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF LETSEL TE VERMINDEREN:

• Volledig monteren voor gebruik.
• Gebruik de reiniger alleen op de spanning die is aangegeven op het gegevenslabel aan de onderkant van de reiniger.
• Laat het apparaat niet onbeheerd achter wanneer het is aangesloten. Haal de stekker uit het stopcontact wanneer het niet in gebruik is en voor het reinigen of onderhouden.
• Niet buitenshuis of op natte oppervlakken gebruiken.
• Niet als speelgoed gebruiken. Niet bedoeld voor gebruik door kinderen van 12 jaar en jonger. Nauwlettend toezicht is noodzakelijk bij gebruik in de buurt van kinderen. Om letsel of schade te voorkomen, houdt u kinderen uit de buurt van het product en laat u kinderen geen vingers of andere voorwerpen in openingen steken.
• Alleen gebruiken zoals beschreven in deze handleiding. Gebruik alleen door de fabrikant aanbevolen hulpstukken en producten.
• Niet gebruiken met een beschadigd snoer of stekker. Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten heeft gestaan of in het water is gevallen, breng het dan naar een servicecentrum voordat u het verder gebruikt.
• Niet aan het snoer trekken of dragen, het snoer als handvat gebruiken, een deur op het snoer sluiten of het snoer rond scherpe randen of hoeken trekken. Plaats het product niet op het snoer. Laat het apparaat niet over het snoer lopen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Niet de stekker uit het stopcontact trekken door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast, niet het snoer.
• Steek de stekker of het apparaat niet met natte handen in het stopcontact.
• Steek geen voorwerpen in openingen. Niet gebruiken met een geblokkeerde opening; vrijhouden van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
• Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende delen. De borstelrol blijft draaien in de rechtopstaande positie.
• Schakel alle bedieningselementen uit voordat u de stekker uit het stopcontact haalt.
• Wees extra voorzichtig bij het schoonmaken op trappen. Om persoonlijk letsel of schade te voorkomen en te voorkomen dat de reiniger valt, plaatst u de reiniger altijd onder aan de trap op de vloer. Plaats de reiniger niet op trappen of meubels, omdat dit kan leiden tot letsel of schade.
• Niet gebruiken om ontvlambare of brandbare vloeistoffen, zoals benzine, of fijn houtschuurmiddel op te zuigen, of gebruiken in gebieden waar deze aanwezig kunnen zijn.
• Houd de stekker vast bij het oprollen op de snoerhaspel. Laat de stekker niet zwiepen tijdens het oprollen.
• Haal de stekker uit het stopcontact voordat u de turboborstel aansluit.
• Zuig geen brandende of rokende voorwerpen op, zoals sigaretten, lucifers of hete as.
• Niet gebruiken zonder stofbak en/of filters op hun plaats.

OM HET RISICO OP SCHADE TE VERMINDEREN:

• Vermijd het oppakken van harde, scherpe voorwerpen met dit product, omdat deze schade kunnen veroorzaken.
• Bewaar het op de juiste manier binnenshuis op een droge plaats. Stel de machine niet bloot aan vriestemperaturen.
• De borstelrol blijft draaien terwijl het product is ingeschakeld en het handvat in de rechtopstaande positie staat. Om schade aan tapijt, vloerkleden, meubels en vloeren te voorkomen, vermijd het kantelen van de reiniger of het plaatsen ervan op meubels, vloerkleden met franjes of beklede trappen tijdens het gebruik van de borstel.
• Gebruik geen scherpe voorwerpen om de slang schoon te maken, omdat deze schade kunnen veroorzaken.
• Laat de reiniger met de borstelrol aan niet gedurende langere tijd op één plek staan, omdat dit schade aan de vloer kan veroorzaken.

• Om het risico op elektrische schokken te verminderen, heeft dit apparaat een gepolariseerde stekker (het ene blad is breder dan het andere). Deze stekker past maar op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Verander de stekker op geen enkele manier.

Als u hulp nodig heeft:
Bezoek onze website op hoover.com. Volg de link naar de geautoriseerde dealerlocator om de dichtstbijzijnde Hoover^®-dealer bij u in de buurt te vinden of bel 1-800-944-9200 voor een geautomatiseerde verwijzing naar Hoover^®-dealerlocaties (alleen VS) of om met een klantenservicemedewerker te spreken; ma-vr 8.00-19.00 uur EST.

Referenties

• Stofzuigers | Tapijtreinigers | Harde vloerreinigers | Hoover

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hoover UH71250 - Staande stofzuiger - Handleiding

Beschikbare talen
