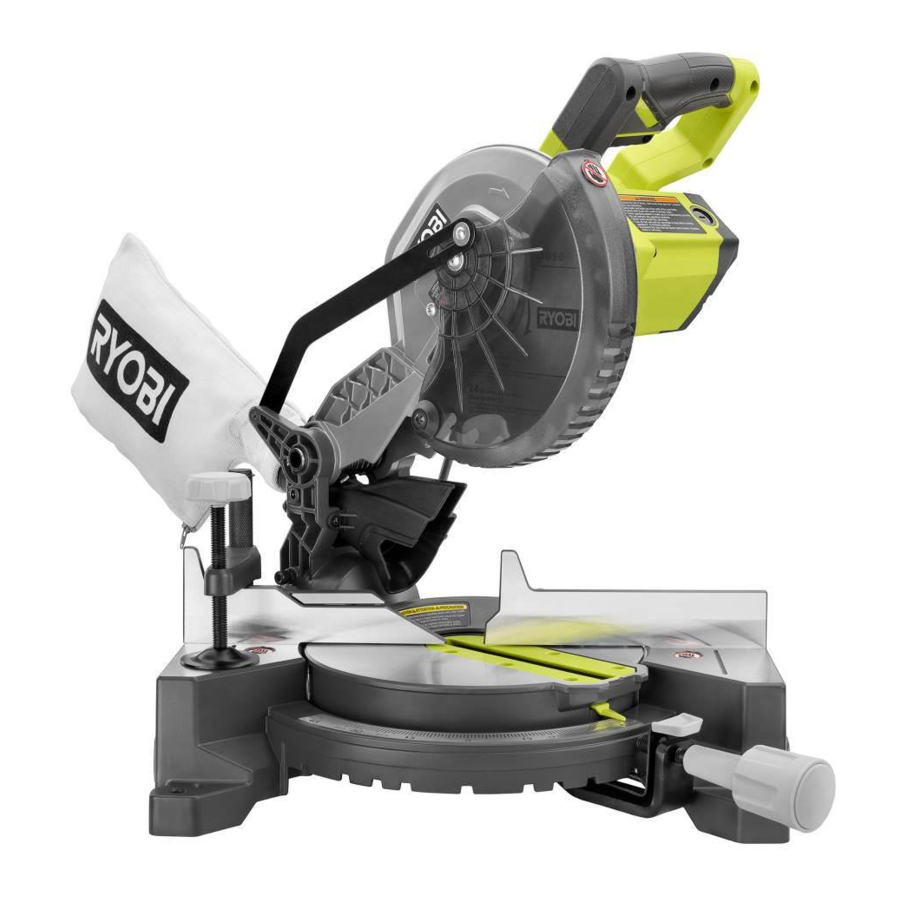

Ryobi TS1144 - 7-1/4 in. COMPOUND MITER SAW Handleiding

ALGEMENE VEILIGHEIDSREGELS

WAARSCHUWING:
Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet (met snoer) aangedreven elektrisch gereedschap of door een accu (zonder snoer) aangedreven elektrisch gereedschap.

VEILIGHEID VAN DE WERKPLEK

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde (gegronde) elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde of geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard of geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Bij het gebruik van elektrisch gereedschap buitenshuis, gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het accupakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onzorgvuldige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder het accupakket, indien verwijderbaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk wordt gestart.
• Bewaar niet-gebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere bewerkingen dan waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige bediening en controle van het gereedschap in onverwachte situaties.

ONDERHOUD

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.

PRODUCTSPECIFIEKE VEILIGHEIDSREGELS

• Verstekzagen zijn bedoeld om hout of houtachtige producten te zagen en kunnen niet worden gebruikt met doorslijpschijven voor het zagen van ferromaterialen zoals staven, stangen, tapeinden, enz. Schuurstof zorgt ervoor dat bewegende delen, zoals de onderste beschermkap, vastlopen. Vonken van het schuren branden de onderste beschermkap, het kerfinzetstuk en andere plastic onderdelen.
• Gebruik indien mogelijk klemmen om het werkstuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand altijd op minstens 100 mm van beide zijden van het zaagblad houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig te worden vastgeklemd of met de hand te worden vastgehouden. Als uw hand te dicht bij het zaagblad wordt geplaatst, is er een verhoogd risico op letsel door contact met het zaagblad.
• Het werkstuk moet stationair zijn en worden vastgeklemd of tegen zowel de geleider als de tafel worden gehouden. Voer het werkstuk op geen enkele manier in het zaagblad en zaag niet "uit de vrije hand". Ongecontroleerde of bewegende werkstukken kunnen met hoge snelheid worden weggeslingerd, waardoor letsel kan ontstaan.
• Kruis uw hand nooit over de beoogde zaaglijn, noch voor, noch achter het zaagblad. Het "gekruist" vasthouden van het werkstuk, d.w.z. het vasthouden van het werkstuk rechts van het zaagblad met uw linkerhand of omgekeerd, is erg gevaarlijk.
• Reik met geen van beide handen achter de geleider dichter dan 100 mm van beide zijden van het zaagblad om houtsnippers te verwijderen, of om een andere reden terwijl het zaagblad draait. De nabijheid van het draaiende zaagblad tot uw hand is mogelijk niet duidelijk en u kunt ernstig letsel oplopen.
• Inspecteer uw werkstuk voordat u gaat zagen. Als het werkstuk gebogen of kromgetrokken is, klem het dan vast met de buitenkant van het gebogen vlak naar de geleider toe. Zorg er altijd voor dat er geen opening is tussen het werkstuk, de geleider en de tafel langs de zaaglijn. Gebogen of kromgetrokken werkstukken kunnen draaien of verschuiven en kunnen tijdens het zagen vastlopen op het draaiende zaagblad. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten.
• Gebruik de zaag niet totdat de tafel vrij is van alle gereedschappen, houtsnippers, enz., met uitzondering van het werkstuk. Kleine stukjes vuil of losse stukken hout of andere voorwerpen die in contact komen met het draaiende zaagblad kunnen met hoge snelheid worden weggeslingerd.
• Zaag slechts één werkstuk tegelijk. Gestapelde meerdere werkstukken kunnen niet voldoende worden vastgeklemd of gestut en kunnen tijdens het zagen vastlopen op het zaagblad of verschuiven.
• Zorg ervoor dat de verstekzaag voor gebruik is gemonteerd of geplaatst op een vlakke, stevige werkvloer. Een vlakke en stevige werkvloer vermindert het risico dat de verstekzaag instabiel wordt.
• Plan uw werk. Elke keer dat u de afschuin- of verstekhoekinstelling wijzigt, zorg er dan voor dat de verstelbare geleider correct is ingesteld om het werkstuk te ondersteunen en het zaagblad of het beschermingssysteem niet zal hinderen. Beweeg het zaagblad zonder het gereedschap "AAN" (AANzetten) te zetten en zonder werkstuk op de tafel door een complete gesimuleerde zaagsnede om er zeker van te zijn dat er geen interferentie is of gevaar voor het doorsnijden van de geleider.
• Zorg voor voldoende ondersteuning, zoals tafelverlengstukken, zaagbokken, enz. voor een werkstuk dat breder of langer is dan het tafelblad. Werkstukken die langer of breder zijn dan de verstekzaagtafel kunnen kantelen als ze niet veilig worden ondersteund. Als het afgesneden stuk of werkstuk kantelt, kan het de onderste beschermkap optillen of door het draaiende zaagblad worden weggeslingerd.
• Gebruik geen andere persoon als vervanging voor een tafelverlengstuk of als extra ondersteuning. Een onstabiele ondersteuning voor het werkstuk kan ervoor zorgen dat het zaagblad vastloopt of dat het werkstuk verschuift tijdens het zagen, waardoor u en de helper in het draaiende zaagblad worden getrokken.
• Het afgesneden stuk mag op geen enkele manier worden vastgeklemd of aangedrukt tegen het draaiende zaagblad. Als het afgesneden stuk wordt opgesloten, d.w.z. met behulp van lengteaanslagen, kan het klem komen te zitten tegen het zaagblad en gewelddadig worden weggeslingerd.
• Gebruik altijd een klem of een armatuur die is ontworpen om rond materiaal, zoals staven of buizen, op de juiste manier te ondersteunen. Staven hebben de neiging om te rollen tijdens het zagen, waardoor het zaagblad gaat bijten en het werk met uw hand in het zaagblad trekt.
• Laat het zaagblad de volledige snelheid bereiken voordat het in contact komt met het werkstuk. Dit vermindert het risico dat het werkstuk wordt weggeslingerd.
• Als het werkstuk of het zaagblad vast komt te zitten, zet u de verstekzaag uit. Wacht tot alle bewegende delen tot stilstand zijn gekomen en haal de stekker uit het stopcontact en/of verwijder het accupakket. Werk vervolgens om het vastgelopen materiaal los te maken. Doorgaan met zagen met een vastgelopen werkstuk kan leiden tot verlies van controle of schade aan de verstekzaag.
• Nadat u klaar bent met zagen, laat u de schakelaar los, houdt u de zaagkop omlaag en wacht u tot het zaagblad tot stilstand is gekomen voordat u het afgesneden stuk verwijdert. Het is gevaarlijk om met uw hand in de buurt van het uitrollende zaagblad te komen.
• Houd de handgreep stevig vast bij het maken van een onvolledige zaagsnede of bij het loslaten van de schakelaar voordat de zaagkop zich volledig in de onderste stand bevindt. De remwerking van de zaag kan plotseling naar beneden worden getrokken, waardoor een risico op letsel ontstaat.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om andere gebruikers te instrueren. Als u dit gereedschap aan iemand uitleent, leen hem dan ook deze instructies.

AANVULLENDE VEILIGHEIDSREGELS

• Gebruik het juiste verlengsnoer. Zorg ervoor dat uw verlengsnoer in goede staat is. Gebruik alleen een snoer dat zwaar genoeg is om de stroom te geleiden die uw product verbruikt. Een te dun snoer veroorzaakt een spanningsval met vermogensverlies en oververhitting tot gevolg. Een draaddikte (A.W.G.) van ten minste 14 wordt aanbevolen voor een verlengsnoer van 7,5 meter of minder. Gebruik bij twijfel de volgende zwaardere draaddikte. Hoe kleiner het draadnummer, hoe zwaarder het snoer.
• Inspecteer gereedschapssnoeren periodiek. Laat ze bij beschadiging repareren door een gekwalificeerde servicemonteur bij een erkende servicefaciliteit. Repareer of vervang een beschadigd of versleten snoer onmiddellijk. Let voortdurend op de locatie van het snoer en houd het uit de buurt van het draaiende zaagblad.
• Inspecteer verlengsnoeren periodiek en vervang ze bij beschadiging.
• Gepolariseerde stekkers. Om het risico op elektrische schokken te verminderen, heeft dit gereedschap een gepolariseerde stekker (een contact is breder dan het andere). Deze stekker past maar op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.
• Ken uw elektrisch gereedschap. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen kennen, evenals de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden.
• Draag altijd een oogbescherming met zijdelingse bescherming die is gemarkeerd als voldoend aan ansi Z87.1 bij het gebruik van dit product. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat mogelijk ernstig letsel kan veroorzaken.
• Ga nooit op het gereedschap staan. Er kan ernstig letsel ontstaan als het gereedschap kantelt of als er onbedoeld contact wordt gemaakt met het snijgereedschap.
• Houd beschermkappen op hun plaats en in goede staat.
• Gebruik de juiste invoerrichting. Voer werkstukken alleen in een blad, frees of schuurbel tegen de draairichting van het blad, de frees of de schuurbel in.
• Laat het gereedschap nooit onbeheerd draaien. Schakel de stroom uit. Verlaat het gereedschap niet voordat het volledig tot stilstand is gekomen.
• Gebruik alleen de juiste bladen. Gebruik geen bladen met gaten van de verkeerde afmeting. Gebruik nooit bladringen of bladbouten die defect of onjuist zijn. De maximale bladcapaciteit van uw zaag is 7-1/4 inch.
• Voordat u een zaagsnede maakt, moet u ervoor zorgen dat alle aanpassingen vastzitten.
• Raak tijdens gebruik nooit het blad of andere bewegende onderdelen aan.
• Controleer alle instellingen dubbel. Zorg ervoor dat het blad vastzit en geen contact maakt met de zaag of het werkstuk voordat u het op de stroomvoorziening aansluit.
• Klem of bout uw gereedschap stevig vast op een werkbank of tafel op ongeveer heuphoogte.
• Zorg ervoor dat de verstektafel en de zaagarm (schuinfunctie) in de juiste positie zijn vergrendeld voordat u uw zaag bedient. Vergrendel de verstektafel door de verstekvergrendelknop vast te draaien. Vergrendel de zaagarm (schuinfunctie) door de schuine vergrendelknop stevig vast te draaien.
• Verplaats nooit het werkstuk en pas nooit de zaaghoek aan terwijl de zaag draait en het blad roteert. Elke slip kan leiden tot contact met het blad, wat ernstig persoonlijk letsel kan veroorzaken.
• Vermijd onhandige handelingen en handposities waarbij een plotselinge slip ertoe kan leiden dat uw hand in het blad terechtkomt. Zorg ALTIJD voor een goede balans. Gebruik uw verstekzaag NOOIT op de vloer of in een gehurkte positie.
• Ga nooit staan en houd geen enkel deel van uw lichaam in lijn met het pad van het zaagblad.
• Schakel de motorschakelaar niet snel aan en uit. Dit kan ervoor zorgen dat het zaagblad losraakt en een gevaar kan opleveren. Mocht dit ooit gebeuren, ga dan uit de buurt en laat het zaagblad volledig tot stilstand komen. Koppel uw zaag los van de stroomvoorziening en draai de bladbout stevig vast.
• Als een onderdeel van deze verstekzaag ontbreekt of op enigerlei wijze breekt, buigt of defect raakt, of als een elektrisch onderdeel niet goed werkt, schakel dan de aan/uit-schakelaar uit, verwijder de stekker van de verstekzaag uit de stroombron en laat beschadigde, ontbrekende of defecte onderdelen vervangen voordat u de werking hervat.
• Schakel de zaag altijd uit voordat u deze loskoppelt om onbedoeld starten te voorkomen bij het opnieuw aansluiten op de stroomvoorziening. Laat de zaag NOOIT onbeheerd achter terwijl deze op een stroombron is aangesloten.
• Dit gereedschap moet de volgende markeringen hebben:
  • Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen.
  • Draag oogbescherming.
  • Houd handen en lichaam uit de buurt van het pad van het zaagblad. Contact met het blad kan ernstig letsel veroorzaken.
  • Controleer het beveiligingssysteem om er zeker van te zijn dat het correct functioneert.
  • Voer geen enkele bewerking uit uit de vrije hand.
  • Reik nooit om het zaagblad heen.
  • Schakel het gereedschap uit en wacht tot het zaagblad tot stilstand is gekomen voordat u het werkstuk verplaatst of instellingen wijzigt.
  • Koppel de zaag los van de stroombron voordat u het blad vervangt of onderhoud uitvoert.
• Draag het gereedschap altijd alleen aan de draaggreep.
• Deze zaag kan omkiepen als de zaagkop plotseling wordt losgelaten en de zaag niet aan een werkoppervlak is bevestigd. Zet deze zaag ALTIJD vast aan een stabiel werkoppervlak voor elk gebruik om ernstig persoonlijk letsel te voorkomen.
• Zorg er altijd voor dat het zaagblad vrij is van alle obstakels voordat u de zaag inschakelt.

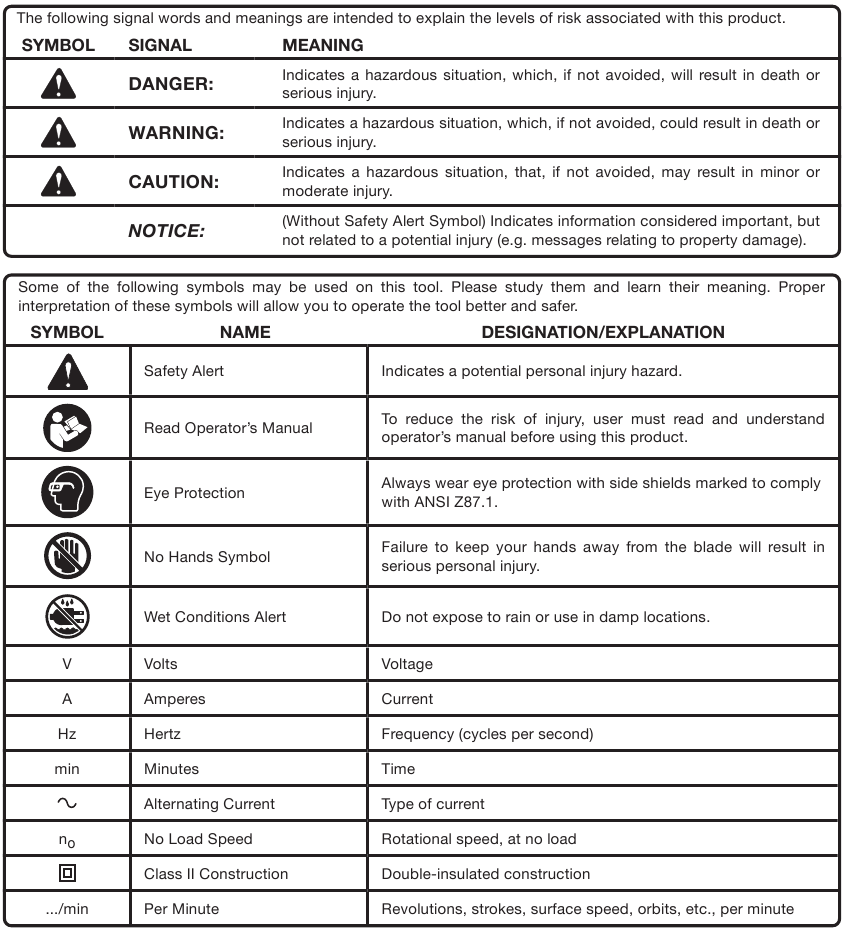

SYMBOLEN

ELEKTRISCH

DUBBELE ISOLATIE

Dubbele isolatie is een veiligheidsconcept bij elektrisch gereedschap dat de noodzaak van het gebruikelijke drieledige geaarde stroomkabel overbodig maakt. Alle blootliggende metalen delen zijn geïsoleerd van de interne metalen motorcomponenten met beschermende isolatie. Dubbel geïsoleerd gereedschap hoeft niet te worden geaard.

WAARSCHUWING:
Het dubbel geïsoleerde systeem is bedoeld om de gebruiker te beschermen tegen schokken als gevolg van een breuk in de interne bedrading van het gereedschap. Neem alle normale veiligheidsmaatregelen in acht om elektrische schokken te voorkomen.

OPMERKING: Onderhoud aan een product met dubbele isolatie vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur. Voor onderhoud raden we u aan het gereedschap terug te brengen naar het dichtstbijzijnde erkende servicecentrum voor reparatie. Gebruik bij onderhoud altijd originele fabrieksvervangingsonderdelen.

ELEKTRISCHE AANSLUITING

Dit gereedschap heeft een nauwkeurig gebouwde elektromotor. Het moet worden aangesloten op een stroomvoorziening van 120 V, alleen wisselstroom (normale huisstroom), 60 Hz. Gebruik dit gereedschap niet op gelijkstroom (DC). Een aanzienlijk spanningsverlies veroorzaakt een vermogensverlies en de motor raakt oververhit. Als het gereedschap niet werkt wanneer het op een stopcontact is aangesloten, controleer dan de stroomvoorziening dubbel.

VERLENGSNOEREN

Wanneer u een elektrisch gereedschap op een aanzienlijke afstand van een stroombron gebruikt, moet u ervoor zorgen dat u een verlengsnoer gebruikt dat de stroom die het product verbruikt, aankan. Een te dun snoer veroorzaakt een spanningsval, wat resulteert in oververhitting en vermogensverlies. Gebruik de tabel om de minimale draaddikte te bepalen die vereist is in een verlengsnoer. Alleen ronde snoeren met mantel die zijn vermeld door Underwriter's Laboratories (UL) mogen worden gebruikt.

Wanneer u buitenshuis met een product werkt, gebruik dan een verlengsnoer dat is ontworpen voor buitengebruik. Dit type snoer is aangeduid met "WA" of "W" op de mantel van het snoer.

Voordat u een verlengsnoer gebruikt, inspecteert u het op losse of blootliggende draden en snijdt of versleten isolatie.

**Ampèrewaarde (op het typeplaatje van het product)
	0-2.0	2.1-3.4	3.5-5.0	5.1-7.0	7.1-12.0	12.1-16.0
Snoerlengte	Draaddikte (A.W.G.)
25'	16	16	16	16	14	14
50'	16	16	16	14	14	12
100'	16	16	14	12	10	—

**Gebruikt op 12 gauge - 20 ampère circuit
OPMERKING: AWG = American Wire Gauge

WAARSCHUWING:
Houd het verlengsnoer uit de buurt van het werkgebied. Plaats het snoer zo dat het niet vast komt te zitten aan hout, gereedschap of andere obstakels terwijl u met een elektrisch gereedschap werkt. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

WAARSCHUWING:
Controleer verlengsnoeren voor elk gebruik. Vervang ze onmiddellijk als ze beschadigd zijn. Gebruik nooit gereedschap met een beschadigd snoer, aangezien het aanraken van het beschadigde gebied een elektrische schok kan veroorzaken, wat kan leiden tot ernstig letsel.

BEGRIJPEN VAN VAKTAAL

Anti-terugslagpalen (radiaalarm- en tafelzagen)
Een inrichting die, wanneer correct geïnstalleerd en onderhouden, is ontworpen om te voorkomen dat het werkstuk tijdens een zaagbewerking naar de voorkant van de zaag wordt teruggeslagen.

As
De as waarop een blad of snijgereedschap is gemonteerd.

Schuine snede
Een snijbewerking die wordt uitgevoerd met het blad in een andere hoek dan 90° ten opzichte van het tafeloppervlak.

Afschuining
Een snede waarbij een wig uit een blok wordt verwijderd, zodat het uiteinde (of een deel van het uiteinde) onder een hoek staat in plaats van 90°.

Samengestelde snede
Een dwarssnede die wordt gemaakt met zowel een verstek- als een schuine hoek.

Dwarssnede
Een snij- of vormgevingsbewerking die over de nerf of de breedte van het werkstuk wordt uitgevoerd.

Messenkop (vandiktebanken en vlakbanken)
Een roterende messenkop met verstelbare bladen of messen. De bladen of messen verwijderen materiaal van het werkstuk.

Groefsnede (tafelzagen en samengestelde afkortzagen)
Een niet-doorlopende snede die een vierkante, driezijdige inkeping of trog in het werkstuk produceert.

Veerplank (tafelzagen)
Een inrichting die wordt gebruikt om het werkstuk te helpen controleren door het tijdens een zaagbewerking veilig tegen de tafel of geleider aan te geleiden.

FPM of SPM
Voeten per minuut (of slagen per minuut), gebruikt met betrekking tot de bladbeweging.

Uit de vrije hand
Een snede uitvoeren zonder dat het werkstuk wordt geleid door een geleider, verstekgeleider of andere hulpmiddelen.

Hars
Een kleverige, op sap gebaseerde substantie van houtproducten.

Hiel
Uitlijning van het blad met de groef van de verstekmeter.

Kerf
Het materiaal dat door het blad wordt verwijderd bij een doorlopende snede of de gleuf die door het blad wordt geproduceerd bij een niet-doorlopende of gedeeltelijke snede.

Terugslag
Een gevaar dat kan optreden wanneer het blad vastloopt of afslaat, waardoor het werkstuk in de richting van het draaiende blad wordt gegooid.

Versteksnede
Een snijbewerking die wordt uitgevoerd met het werkstuk in een andere hoek dan 90° ten opzichte van het blad.

Niet-doorlopende sneden (tafelzagen en samengestelde afkortzagen)
Elke snijbewerking waarbij het blad niet volledig door de dikte van het werkstuk gaat. Dit is een snede waarbij het blad het werkstuk niet in twee stukken snijdt.

Pilotgat (kolomboormachines en decoupeerzagen)
Een klein gat dat in een werkstuk wordt geboord en dat dient als geleiding voor het nauwkeurig boren van grote gaten of voor het inbrengen van een decoupeerzaagblad.

Duwblokken (vlakbanken)
Inrichting die wordt gebruikt om het werkstuk tijdens een bewerking over de messenkop van de vlakbank te voeren. Dit hulpmiddel helpt de handen van de gebruiker uit de buurt van de messenkop te houden.

Duwblokken en duwstokken (tafelzagen)
Inrichtingen die worden gebruikt om het werkstuk tijdens snijbewerkingen door het zaagblad te voeren. Wanneer u een smalle zaagsnede maakt zonder een mal of een soortgelijk snijhulpmiddel, gebruik dan altijd een duwstok (geen duwblok). Een duwblok kan worden gebruikt voor smalle zaagbewerkingen, als er een mal of een soortgelijk snijhulpmiddel wordt gebruikt. Deze hulpmiddelen helpen de handen van de gebruiker uit de buurt van het blad te houden.

Sp وده
Een niet-doorlopende snede die aan het uiteinde of de rand van het werkstuk is geplaatst en die een vierkante, tweezijdige inkeping of trog in het werkstuk produceert.

Herzagen (tafelzagen en bandzagen)
Een zaagbewerking om de dikte van het werkstuk te verminderen om dunnere stukken te maken.

Hars
Een kleverige, op sap gebaseerde substantie die is uitgehard.

Omwentelingen per minuut (RPM)
Het aantal omwentelingen dat een draaiend object in één minuut voltooit.

Zaagsnede of langszaagsnede (tafelzagen)
Een zaagbewerking langs de lengte van het werkstuk en meestal in de richting van de nerf.

Spouwmes/spreider/splitter (tafelzagen)
Een metalen stuk, iets dunner dan het blad, dat helpt om de kerf open te houden en ook helpt om terugslag te voorkomen.

Zaagbladpad
Het gebied boven, onder, achter of voor het blad. Met betrekking tot het werkstuk, dat gebied dat door het blad zal worden of is gesneden.

Schaafslag (vandiktebanken)
Deuk die aan beide uiteinden van een werkstuk wordt gemaakt door messen wanneer het werkstuk niet goed wordt ondersteund.

Tapse snede
Een snede waarbij het materiaal dat wordt gesneden een andere breedte heeft aan het begin van de snede dan aan het einde.

Doorzagen
Elke zaagbewerking waarbij het blad volledig door de dikte van het werkstuk gaat. Dit type snede scheidt een enkel werkstuk in twee stukken.

Werkstuk of materiaal
Het item waaraan de bewerking wordt uitgevoerd.

Werktafel
Oppervlak waar het werkstuk op rust tijdens het uitvoeren van een snij-, boor-, schaaf- of schuurbewerking.

KENMERKEN

PRODUCTSPECIFICATIES

Arbor	5/8 in.
Blade Diameter	7-1/4 in.
No Load Speed (RPM)	5.100 /min.
Input	120 V, AC only, 60 Hz, 9 Amps
Cutting Capacity with Miter at 0°/Bevel 0°:
Maximum lumber sizes	1-1/2 in. x 4-1/4 in.
Cutting Capacity with Miter at 45°/Bevel 0°:
Maximum lumber sizes	1-1/2 in. x 3 in.
Cutting Capacity with Miter at 0°/Bevel 45°:
Maximum lumber sizes	1 in. x 4-1/4 in. and 1-1/2 in. x 3-1/2 in.
Cutting Capacity with Miter at 45°/Bevel 45°:
Maximum lumber sizes	1 in. x 3 in.

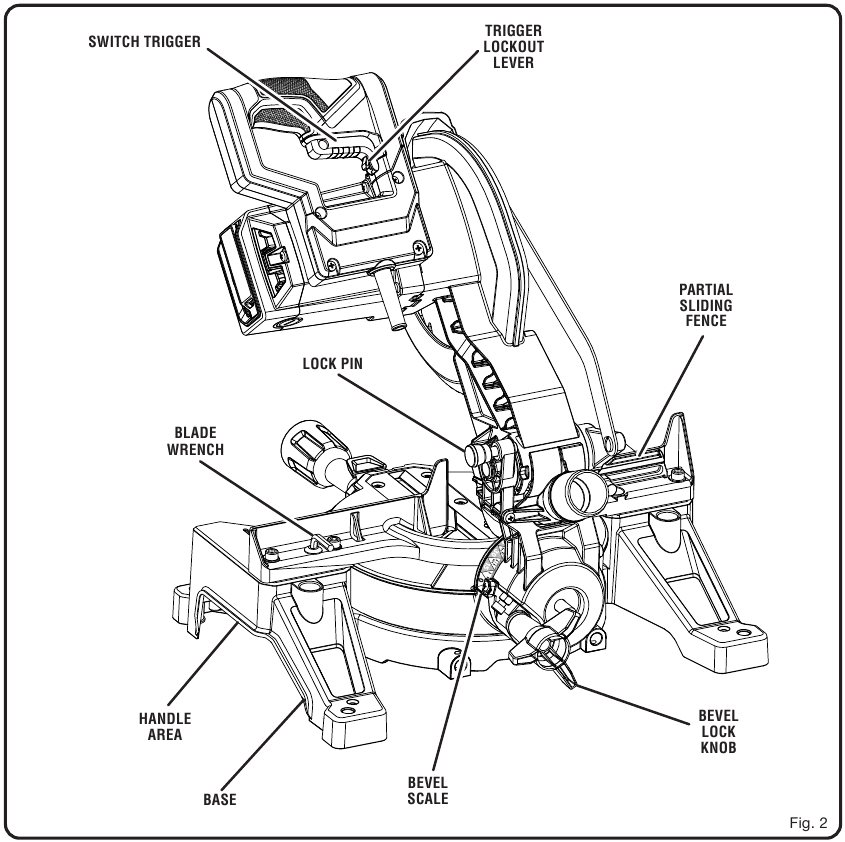

KEN UW APPARAAT

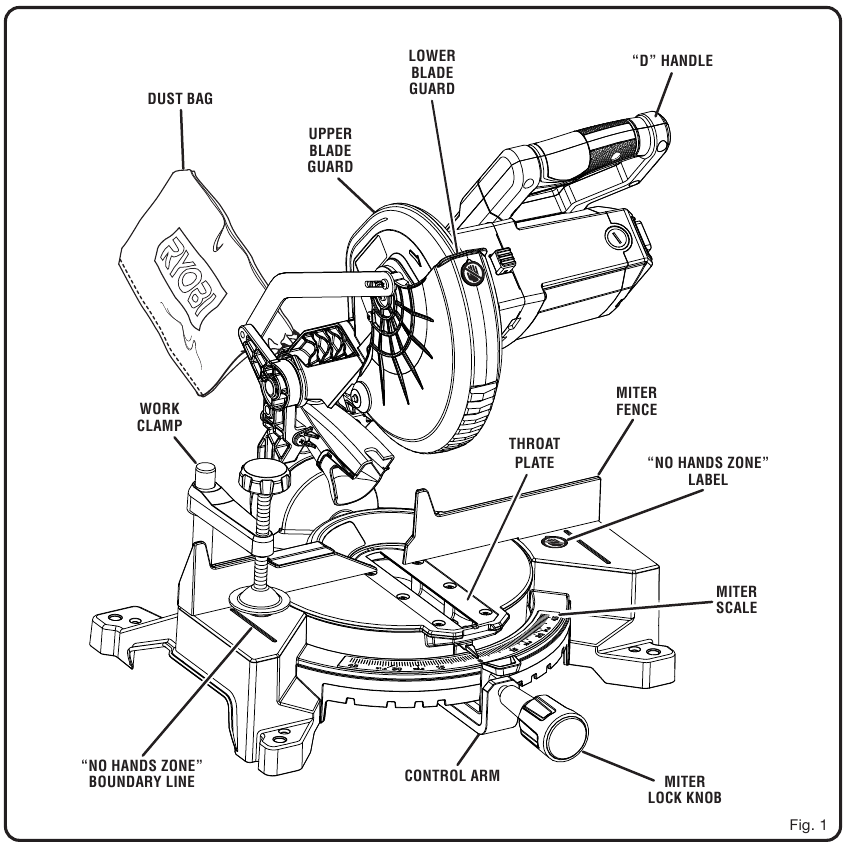

Zie Afbeeldingen 1 - 2.
Het veilige gebruik van dit product vereist een goed begrip van de informatie op het gereedschap en in deze gebruikershandleiding, evenals kennis van het project dat u probeert uit te voeren. Maak uzelf vóór gebruik van dit product vertrouwd met alle bedieningsfuncties en veiligheidsvoorschriften.

7-1/4 in. ZAAGBLAD

Een 7-1/4 in. zaagblad wordt meegeleverd met de verstekzaag. Het snijdt materialen tot 1-1/2 in. dik of 4-1/4 in. breed, afhankelijk van de hoek waarin de zaagsnede wordt gemaakt.

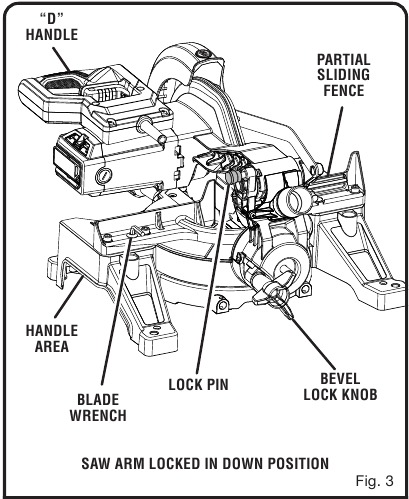

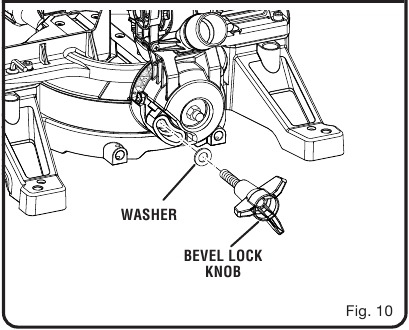

BEVELVERGRENDELKNOP

Zie Afbeelding 3.
De bevelvergrendelknop vergrendelt uw verstekzaag stevig in de gewenste bevelhoeken. Aan elke kant van de zaagarm is een positieve stoppenstelschroef voorzien. Deze stelschroeven zijn bedoeld voor het fijn afstellen bij 0° en 45°.

OPBERGRUIMTE ZAAGBLADSLEUTEL

Een zaagbladsleutel wordt meegeleverd met de zaag. Een uiteinde van de sleutel is een kruiskopschroevendraaier en het andere uiteinde is een inbussleutel. Gebruik het inbussleutel uiteinde bij het installeren of verwijderen van het zaagblad en het kruiskop uiteinde bij het verwijderen of losdraaien van schroeven. Een opbergruimte voor de zaagbladsleutel bevindt zich in de basis van de zaag.

HANDGREEPGEBIED

Zie Afbeelding 3.
Voor het gemak bij het dragen of vervoeren van de verstekzaag van de ene plaats naar de andere zijn handgrepen voorzien aan beide zijden van de zaagvoet. Om te transporteren, schakelt u de zaag uit en trekt u de stekker eruit, draait u de schuifvergrendelknop stevig vast, laat u vervolgens de zaagarm zakken en vergrendelt u deze in de onderste positie. Vergrendel de zaagarm door de vergrendelpen naar binnen te duwen.

OPMERKING: Voer GEEN zaagwerkzaamheden uit met de zaag in de vergrendelde stand.

VERSTEKGELEIDER

De verstekgeleider op de verstekzaag is voorzien om uw werkstuk veilig vast te houden bij het maken van alle zaagsneden.

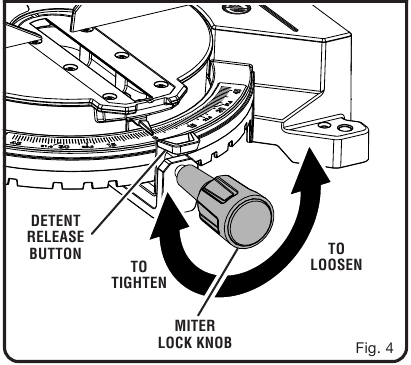

VERSTEKVERGRENDELKNOP

Zie Afbeelding 4.
De verstekvergrendelknop vergrendelt de zaag stevig in de gewenste verstekhoeken. Draai de verstekvergrendelknop met de klok mee om de zaag op zijn plaats te vergrendelen. Om de zaag los te maken, draait u de verstekvergrendelknop tegen de klok in en drukt u op de palontgrendelknop.

GEDEELTELIJK VERSCHUIFBARE GELEIDER

De gedeeltelijk verschuifbare geleider op uw verstekzaag is voorzien om het werkstuk vast te zetten bij het maken van rechte zaagsneden.
De schuiffunctie maakt het gemakkelijk om de positie van de gedeeltelijke geleider aan te passen. Draai de geleiderschroef los voordat u probeert de gedeeltelijke geleider te verschuiven. Zodra de gewenste positie is bepaald, draait u de geleiderschroef vast om deze vast te zetten.

POSITIEVE STOPPEN OP DE VERSTEKTAFEL

Positieve stoppen zijn voorzien bij 0°, 15°, 22,5°, 31,6° en 45° aan zowel de linker- als de rechterkant van de verstektafel.

ZELFINTREKKENDE ONDERSTE ZAAGBLADBESCHERMING

De onderste zaagbladbescherming is gemaakt van schokbestendig, doorzichtig plastic dat bescherming biedt aan elke kant van het zaagblad. Het trekt zich over de bovenste zaagbladbescherming terug wanneer de zaag in het werkstuk wordt neergelaten.

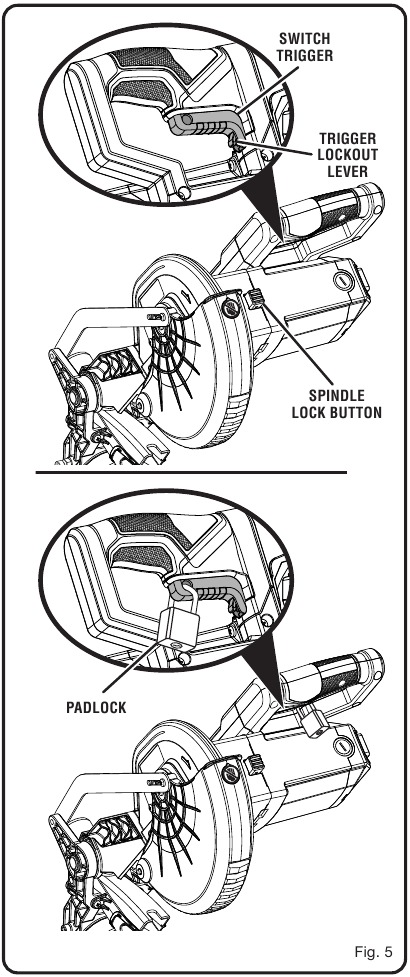

SPILVERGRENDELKNOP

Zie Afbeelding 5.
De spilvergrendelknop vergrendelt de spil waardoor het zaagblad niet meer kan draaien. Houd de vergrendelknop ingedrukt tijdens het installeren, verwisselen of verwijderen van het zaagblad.

SCHAKELAARHENDEL

Zie Afbeelding 5.
De zaag start pas als u de triggervergrendelingshendel indrukt en de schakelaarhendel (schakelaar trekker) inknijpt. Om ongeoorloofd gebruik van de verstekzaag te voorkomen, koppelt u deze los van de voeding en vergrendelt u de schakelaar in de UIT-stand. Om de schakelaar te vergrendelen, plaatst u een hangslot (niet meegeleverd) door het gat in de schakelaarhendel en zorgt u ervoor dat de schakelaar onbruikbaar is. Als de schakelaar nog steeds kan worden bediend met het hangslot geïnstalleerd, moet een hangslot met een grotere beugeldiameter worden gebruikt. Bewaar de hangslotsleutel op een andere locatie.

BENODIGD GEREEDSCHAP

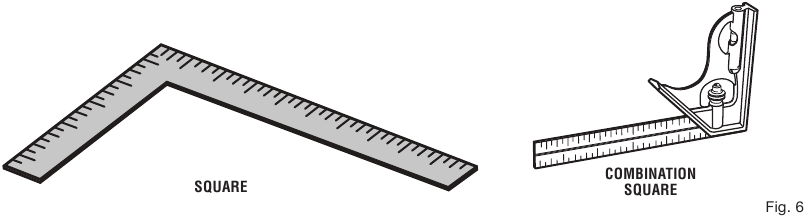

Zie Afbeelding 6.
Het volgende gereedschap (niet meegeleverd) is nodig voor het maken van aanpassingen of het installeren van het zaagblad:

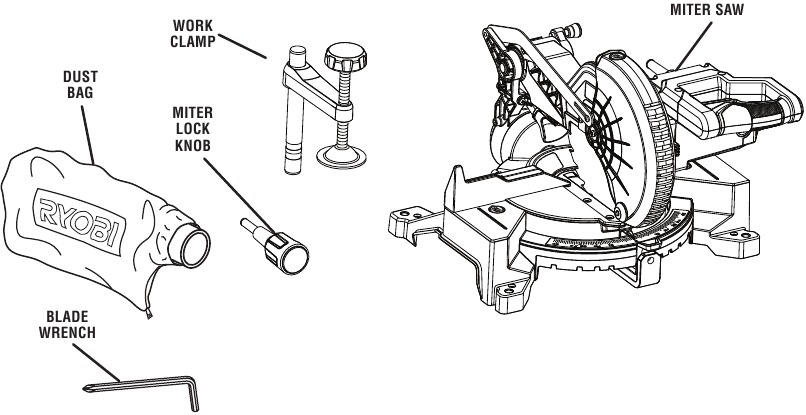

LIJST MET LOSSE ONDERDELEN

Zie Afbeelding 7.
De volgende items zijn inbegrepen bij het gereedschap:

• Miter Saw
• Miter Lock Knob (Verstekvergrendelknop)
• Dust Bag (Stofzak)
• Work Clamp (Werkklem)
• Blade Wrench (Zaagbladsleutel)
• Operator's Manual (Gebruikershandleiding) (niet afgebeeld)

WAARSCHUWING:
Het gebruik van niet vermelde hulpstukken of accessoires kan gevaarlijk zijn en ernstig persoonlijk letsel veroorzaken.

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Til de verstekzaag voorzichtig uit de doos aan de "D" handle (handgreep) en de basis van de zaag en plaats deze op een vlakke werkplek.

WAARSCHUWING:
Gebruik dit product niet als er onderdelen op de Onderdelenlijst al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst worden niet door de fabrikant aan het product gemonteerd en vereisen installatie door de klant. Het gebruik van een product dat mogelijk onjuist is gemonteerd, kan leiden tot ernstig persoonlijk letsel.

• Deze zaag is verzonden met de zaagarm vastgezet in de onderste stand. Om de zaagarm los te maken, drukt u de "D" handle (handgreep) omlaag, knipt u de tie-wrap door en trekt u de vergrendelpen eruit.

WAARSCHUWING:
De zaagarm is veerbelast. Houd de handgreep omlaag om te voorkomen dat deze omhoog schiet bij het doorknippen van de tie-wrap. Het niet doen hiervan kan leiden tot mogelijk ernstig letsel.

• Til de zaagarm op aan de "D" handle (handgreep). Er moet handdruk op de zaagarm blijven om plotselinge stijging bij het losmaken van de tie wrap te voorkomen.
• Inspecteer het gereedschap zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg totdat u het gereedschap zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt bediend.
• De zaag is in de fabriek ingesteld voor nauwkeurig zagen. Controleer na montage de nauwkeurigheid. Als de verzending de instellingen heeft beïnvloed, raadpleeg dan de specifieke procedures die verderop in deze handleiding worden uitgelegd.
• Als er onderdelen beschadigd of vermist zijn, bel dan 1-800-525-2579 voor hulp.

WAARSCHUWING:
Als er onderdelen beschadigd of vermist zijn, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

WAARSCHUWING:
Probeer dit product niet aan te passen of accessoires te creëren die niet worden aanbevolen voor gebruik met dit gereedschap. Elke dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot mogelijk ernstig persoonlijk letsel.

WAARSCHUWING:
Sluit de stroomvoorziening pas aan als de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

WAARSCHUWING:
Start de afkortzaag niet zonder te controleren op interferentie tussen het zaagblad en de verstekgeleider. Er kan schade aan het zaagblad ontstaan als het de verstekgeleider raakt tijdens het gebruik van de zaag, wat kan leiden tot persoonlijk letsel.

WAARSCHUWING:
Deze zaag kan omvallen als de zaagkop plotseling wordt losgelaten en de zaag niet aan een werkoppervlak is bevestigd. Zet deze zaag ALTIJD vast aan een stabiel werkoppervlak voor gebruik om ernstig persoonlijk letsel te voorkomen.

MONTAGEGATEN

WAARSCHUWING:
Voordat u begint met zagen, klemt of bout u uw verstekzaag vast aan een werkbank of een goedgekeurde verstekzaagstandaard. Als er een verstekzaagstandaard wordt gebruikt, lees dan de gebruikershandleiding en volg de instructies voor de verstekzaagstandaard. Gebruik uw verstekzaag nooit op de vloer of in een gehurkte positie. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

De afkortzaag moet worden gemonteerd op een stevig ondersteunend oppervlak, zoals een werkbank, montageplaat of verstekzaagstandaard. De zaagvoet heeft vier montagegaten. Bij gebruik van bouten of schroeven moeten deze lang genoeg zijn om de zaagvoet, borgringen, zeskantmoeren en de dikte van de werkbank of ander montageoppervlak te kunnen bevatten. Draai alle bouten of schroeven goed vast.

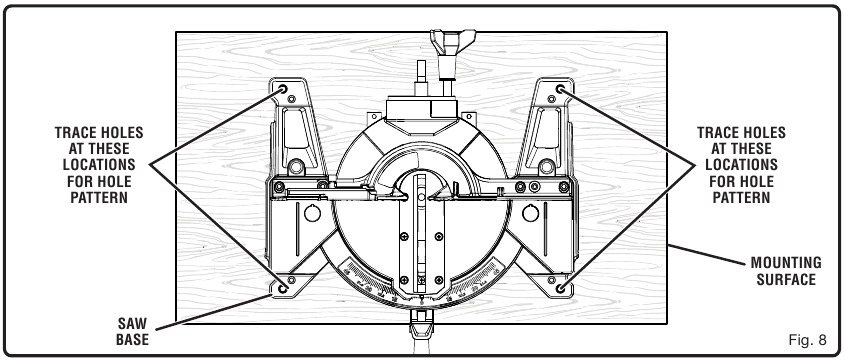

Het gatenpatroon voor montage op een werkbank wordt getoond in figuur 8. Controleer de werkbank zorgvuldig na montage om er zeker van te zijn dat er tijdens het gebruik geen beweging kan optreden. Als er kantelen, schuiven of lopen wordt opgemerkt, zet u de werkbank vast aan de vloer voordat u hem gebruikt.

VERGRENDELKNOP VERSTEK

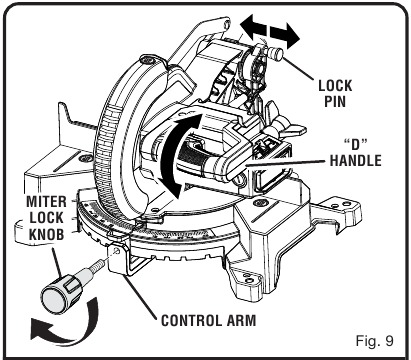

Zie figuur 9.
Om de vergrendelknop verstek te installeren, plaatst u de draadstift aan het uiteinde van de vergrendelknop verstek in het schroefgat in de bedieningsarm. Draai met de klok mee om vast te draaien.

DE ZAAGARM VERGRENDELEN/ONTGRENDELEN

Zie figuur 9.
De zaagarm ontgrendelen en omhoog brengen:

• Pak de "D" handle (handgreep) stevig vast en oefen druk naar beneden uit terwijl u tegelijkertijd de vergrendelpen uit en weg van de zaagbehuizing trekt.
• Laat de vergrendelpen los en breng de zaagarm langzaam omhoog.

De zaagarm vergrendelen:

• Pak de "D" handle (handgreep) stevig vast en oefen druk naar beneden uit terwijl u tegelijkertijd de vergrendelpen in en naar de zaagbehuizing duwt.
• Laat de vergrendelpen los, zodat deze de zaag op zijn plaats vergrendelt.

DE VERGRENDELKNOP SCHUIN INSTALLEREN

Zie figuur 10.
Om de vergrendelknop schuin te installeren, schuift u de ring op de draadstift aan het uiteinde van de vergrendelknop schuin en plaatst u vervolgens de knop in het schroefgat aan de achterkant van de zaag. Draai met de klok mee om vast te draaien.

STOFZAK

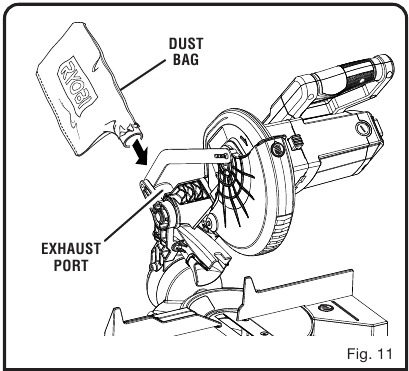

Zie figuur 11.
Er wordt een stofzak meegeleverd voor gebruik op de verstekzaag. Deze past over de uitlaatpoort op de bovenste zaagbladbeschermer. Knijp de twee metalen clips samen om de opening van de zak te openen en schuif deze op de uitlaatpoort. Laat de clips los. De metalen ring in de zak moet vergrendelen tussen de groeven op de uitlaatpoort. Om de stofzak te verwijderen om te legen, keert u eenvoudigweg de bovenstaande procedure om.

WERKKLEM

WAARSCHUWING:
In sommige gevallen kan de werkplaatsklem de werking van de zaagbladbescherming belemmeren. Zorg er altijd voor dat er geen interferentie is met de zaagbladbescherming voordat u begint met zagen om het risico op ernstig persoonlijk letsel te verminderen.

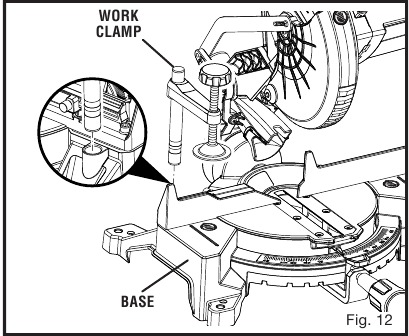

Zie figuur 12.
De werkplaatsklem zorgt voor meer controle door het werkstuk op het tafeloppervlak vast te klemmen. Het voorkomt ook dat het werkstuk naar het zaagblad kruipt. Dit is erg handig bij het zagen van samengestelde verstekken. Afhankelijk van de zaagbewerking en de grootte van het werkstuk, kan het nodig zijn om een C-klem of een andere geschikte klem te gebruiken in plaats van de werkplaatsklem om het werkstuk aan de verstektafel te bevestigen voordat u de zaagsnede maakt.

De werkplaatsklem installeren:

• Plaats de schacht van de werkplaatsklem in een van de gaten in de basis van de verstektafel.
• Draai de knop van de werkplaatsklem omhoog of omlaag, indien nodig, om het werkstuk vast te zetten.

DE ZAAGBLAD INSTALLEREN/VERVANGEN

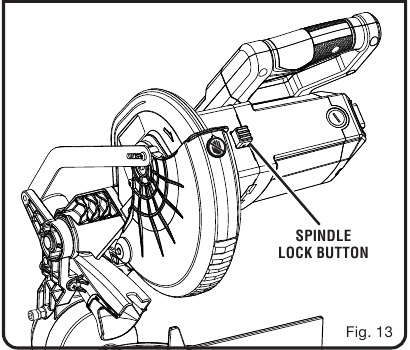

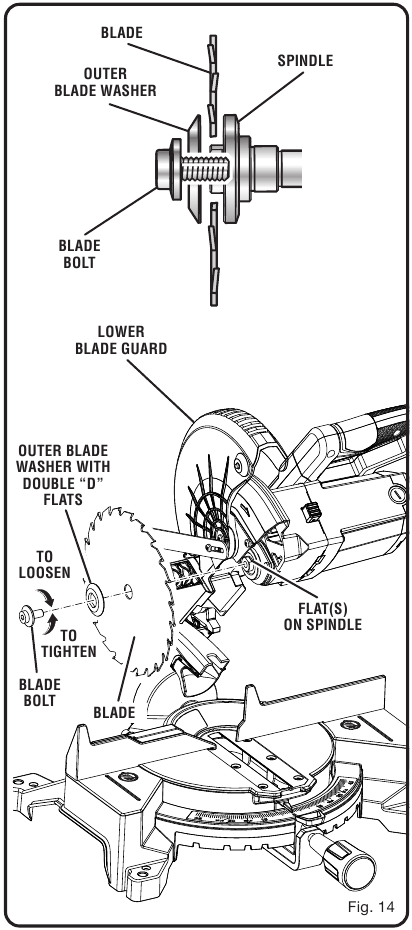

Zie Afbeeldingen 13 - 14.
Het zaagblad is geïnstalleerd geleverd op dit model verstekzaag. Instructies zijn bijgevoegd ter referentie bij het vervangen van zaagbladen.

WAARSCHUWING:
Een 7-1/4 inch zaagblad is de maximale capaciteit van het zaagblad. Gebruik nooit een zaagblad dat te dik is waardoor de buitenste zaagbladring niet in contact komt met de vlakken op de as. Grotere zaagbladen komen in contact met de zaagbladbeschermers, terwijl dikkere zaagbladen voorkomen dat de zaagbladbout het zaagblad op de as bevestigt. Beide situaties kunnen leiden tot een ernstig ongeluk en kunnen ernstig persoonlijk letsel veroorzaken.

• Haal de stekker van de zaag uit het stopcontact.
• Breng de zaagarm omhoog.
• Draai de onderste zaagbladbeschermer omhoog en naar achteren om de zaagbladbout bloot te leggen.
  OPMERKING: Breng de zaagbladbeschermer omhoog tot er weerstand is en blijf de beschermer omhoog brengen tot de vergrendelde open positie is bereikt.
• Druk op de spindelvergrendelingsknop en houd deze vast en draai de zaagbladbout totdat de spindel vergrendelt. (Zie Afbeelding 13)

• Gebruik het zeskantige uiteinde van de zaagbladsleutel om de zaagbladbout los te draaien en te verwijderen.
  OPMERKING: De zaagbladbout heeft linkse schroefdraad. Draai de zaagbladbout met de klok mee om los te draaien.
• Verwijder de buitenste zaagbladring.
  OPMERKING: De binnenste zaagbladring is geïntegreerd in de as en kan niet worden verwijderd.
• Veeg een druppel olie op de as en de buitenste zaagbladring waar ze contact maken met het zaagblad.
• Plaats het zaagblad in de onderste zaagbladbeschermer en op de as. De zaagtanden wijzen naar beneden aan de voorkant van de zaag, zoals weergegeven in afbeelding 14.

• Plaats de buitenste zaagbladring terug. De dubbele "D"-vlakken op de zaagbladringen lijnen uit met de vlakken op de as.
• Druk op de spindelvergrendelingsknop en houd deze vast en plaats de zaagbladbout terug.

OPMERKING: De zaagbladbout heeft linkse schroefdraad. Draai de zaagbladbout tegen de klok in om vast te draaien.

VOORZICHTIG:
Installeer het zaagblad altijd met de zaagtanden en de pijl op de zijkant van het zaagblad naar beneden gericht aan de voorkant van de zaag. De draairichting van het zaagblad is ook met een pijl op de bovenste zaagbladbeschermer gestempeld.

• Draai de zaagbladbout stevig vast.
• Laat de zaagbladbeschermer zakken.
• Breng de zaagarm omhoog en omlaag om ervoor te zorgen dat de onderste zaagbladbeschermer correct functioneert.

WAARSCHUWING:
Zorg ervoor dat de spindelvergrendelingsknop niet is ingeschakeld voordat u de zaag weer aansluit op de stroombron. Schakel de spindelvergrendelingsknop nooit in wanneer het zaagblad draait.

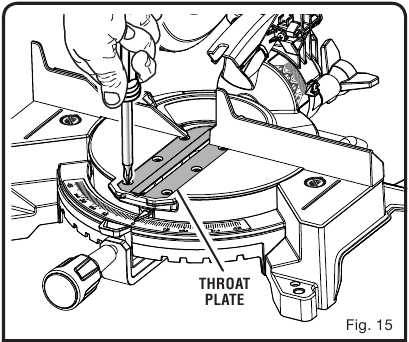

DE KEELPLAAT VERWIJDEREN/VERVANGEN

Zie Afbeelding 15.

WAARSCHUWING:
De keelplaat moet zich onder de verstektafel bevinden. Als de keelplaat te hoog of te laag is, kan het werkstuk aan de oneffen randen blijven haken, wat kan leiden tot klemmen en ernstig persoonlijk letsel tot gevolg kan hebben.

Gebruik de zaag nooit zonder een geïnstalleerde keelplaat.

Om te verwijderen/vervangen:

• Haal de stekker van de zaag uit het stopcontact.
• Verwijder de schroeven waarmee de keelplaat is bevestigd.
• Til de keelplaat van de zaag.
• Om de keelplaat opnieuw te installeren, lijnt u de gaten in de keelplaat uit met de gaten in de zaagvoet.
• Draai de schroeven weer vast en pas op dat u ze niet te vast aandraait, omdat dit kan leiden tot kromtrekken of buigen van de keelplaat.

OPMERKING: Veel van de illustraties in deze handleiding tonen slechts delen van de samengestelde verstekzaag. Dit is opzettelijk, zodat we de punten die in de illustraties worden gemaakt, duidelijk kunnen laten zien. Gebruik de zaag nooit zonder dat alle beschermkappen stevig op hun plaats zitten en in goede staat verkeren.

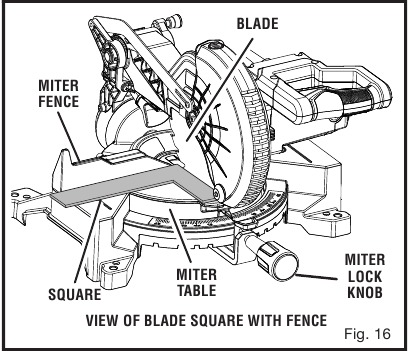

HET ZAAGBLAD HAVAAKS OP DE GELEIDER ZETTEN

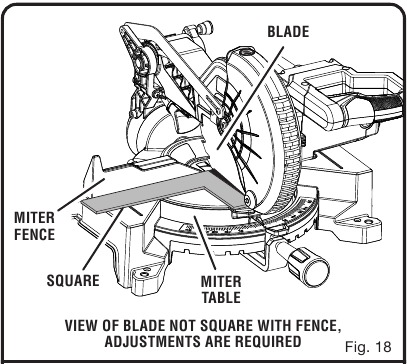

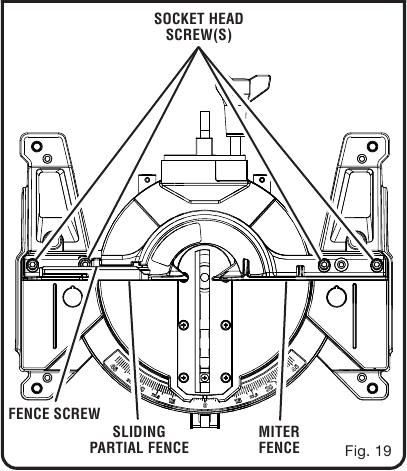

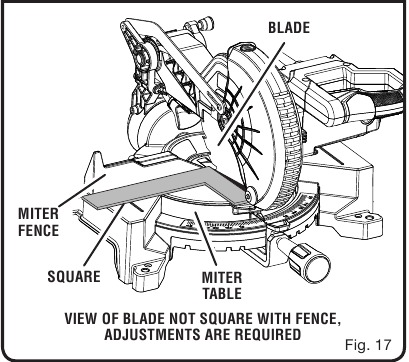

Zie Afbeeldingen 16 - 21.

• Haal de stekker van de zaag uit het stopcontact.
• Trek de zaagarm helemaal naar beneden en zet de vergrendelpen vast om de zaagarm in de transportstand te houden.
• Draai de verstekvergrendelingsknop ongeveer een halve slag los en druk op de ontgrendelingsknop.
• Draai de verstektafel totdat de schaalindicator op 0° staat.
• Laat de ontgrendelingsknop los, waardoor de positieve aanslag inkeping wordt ingeschakeld, en draai vervolgens de verstekvergrendelingsknop vast om de verstektafel vast te zetten.
• Draai de afschuiningvergrendelingsknop los en zet de zaagarm op 0° afschuining (zaagblad 90° op de verstektafel). Draai de afschuiningvergrendelingsknop vast.
• Leg een blokhaak plat op de verstektafel. Plaats één been van de blokhaak tegen de geleider. Schuif het andere been van de blokhaak tegen het vlakke deel van het zaagblad.
  OPMERKING: Zorg ervoor dat de blokhaak contact maakt met het vlakke deel van het zaagblad, niet met de zaagtanden.
• De rand van de blokhaak en het zaagblad moeten evenwijdig zijn, zoals weergegeven in afbeelding 16.

• Als de voor- of achterrand van het zaagblad wegdraait van de blokhaak, zoals weergegeven in afbeeldingen 17 - 18, zijn aanpassingen nodig.


• Draai de geleiderschroef los en schuif de gedeeltelijke schuifverstekgeleider naar het zaagblad om toegang te krijgen tot de schroeven met verzonken kop waarmee de linker verstekgeleider aan de tafel is bevestigd. (Zie afbeelding 19)

• Gebruik de zaagbladsleutel om de schroeven met verzonken kop los te draaien waarmee de verstekgeleider aan de verstektafel is bevestigd. (Zie afbeelding 19)
• Draai de verstekgeleider naar links of rechts totdat het zaagblad evenwijdig is aan de blokhaak.
• Draai de schroeven stevig vast en controleer de uitlijning van het zaagblad en de geleider opnieuw.

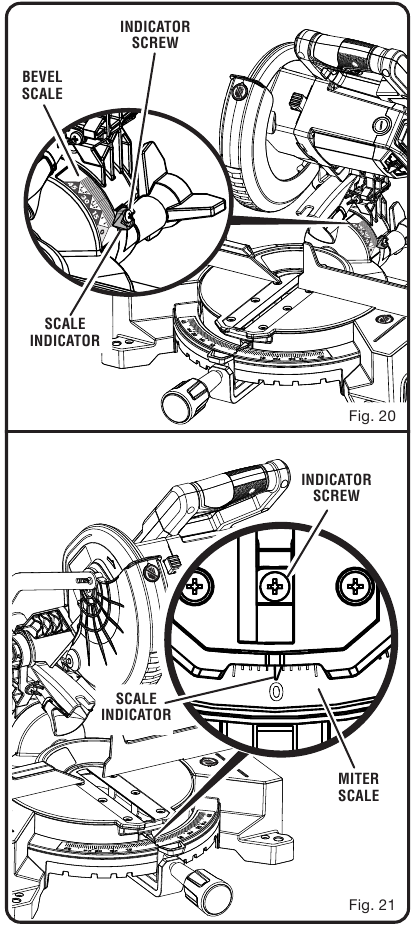

Uw zaag heeft verschillende schaalindicatoren. Nadat de haaksheid is aangepast, kan het nodig zijn om de indicatorschroeven los te draaien en ze opnieuw op nul te zetten. Zie afbeeldingen 20 - 21.

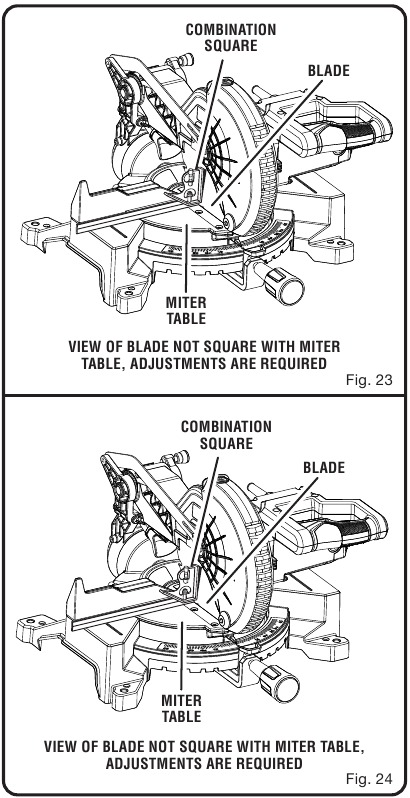

DE ZAAGBLAD HAAKS OP DE VERSTEKTAFEL ZETTEN

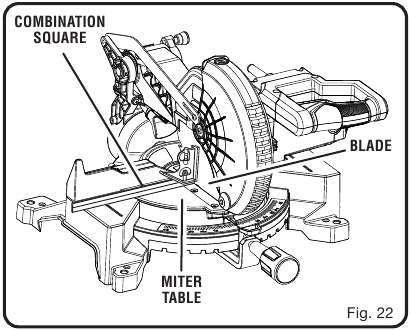

Zie Afbeeldingen 22 - 24.

• Haal de stekker van de zaag uit het stopcontact.
• Trek de zaagarm helemaal omlaag en zet de vergrendelingspen vast om de zaagarm in transportpositie te houden.
• Draai de verstekvergrendelknop ongeveer een halve slag los en druk op de ontgrendelknop.
• Draai de verstektafel totdat de schaalindicator op 0° staat.
• Laat de ontgrendelknop los, waardoor de positieve stoppen vast komen te zitten, en draai vervolgens de verstekvergrendelknop vast om de verstektafel vast te zetten.
• Draai de verstekvergrendelknop vast om de verstektafel vast te zetten.
• Draai de afschuiningvergrendelknop los en zet de zaagarm op 0^° afschuining (zaagblad 90^° op de verstektafel). Draai de afschuiningvergrendelknop vast bij de stop.
• Plaats een combinatiemeter tegen de verstektafel en het platte gedeelte van het zaagblad.
  NOTE: Zorg ervoor dat de meter contact maakt met het platte gedeelte van het zaagblad, niet met de zaagtanden. (Zorg ervoor dat de meter contact maakt met het platte gedeelte van het zaagblad, niet met de zaagtanden.)
• Draai het zaagblad met de hand en controleer de uitlijning van het blad ten opzichte van de tafel op verschillende punten.
• De rand van de meter en het zaagblad moeten parallel lopen, zoals weergegeven in afbeelding 22.

• Als de boven- of onderkant van het zaagblad wegloopt van de meter, zoals weergegeven in afbeeldingen 23 en 24, zijn er aanpassingen nodig.

• Draai de afschuiningvergrendelknop los.
• Stel de stelschroef van de positieve stop af om het zaagblad in lijn te brengen met de meter. Zie Positive Stop Adjustment (Positieve Stop Afstelling) in de sectie Adjustments (Afstellingen).
• Draai de afschuiningvergrendelknop weer vast. Controleer de uitlijning van het blad ten opzichte van de tafel opnieuw.
  NOTE: De bovenstaande procedure kan worden gebruikt om de haaksheid van het zaagblad op de verstektafel te controleren bij zowel 0° als 45° hoeken. (De bovenstaande procedure kan worden gebruikt om de haaksheid van het zaagblad op de verstektafel te controleren bij zowel 0° als 45° hoeken.)

De zaag heeft twee schaalindicatoren, één op de afschuiningsschaal en één op de verstekschaal. Nadat de haaksheid is aangepast, kan het nodig zijn om de indicatorschroeven los te draaien en ze terug te zetten op nul. Zie afbeeldingen 20 - 21.

WERKING

WAARSCHUWING:
Laat vertrouwdheid met gereedschap er niet toe leiden dat u onzorgvuldig wordt. Onthoud dat een onvoorzichtige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

WAARSCHUWING:
Draag altijd oogbescherming met zijbescherming die gemarkeerd is om te voldoen aan ANSI Z87.1. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot mogelijk ernstig letsel.

WAARSCHUWING:
Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit gereedschap. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

Dit product is alleen ontworpen voor de hieronder vermelde doeleinden:

• Hout, houtcomposiet en plastic dwars doorsnijden (snijd geen metalen, keramiek of metselwerkproducten.)
• Verstekken, verbindingen, enz. dwars doorsnijden voor fotolijsten, sierlijsten, deurkozijnen en fijn timmerwerk
• Schuin snijden en samengesteld snijden van hout en sierlijsten.

OPMERKING: Het meegeleverde zaagblad is prima voor de meeste houtzaagbewerkingen, maar gebruik voor fijne timmerwerkzaagsneden of het zagen van plastic een van de accessoirezaagbladen die verkrijgbaar zijn bij de dealer.

WAARSCHUWING:
Klem of bout de afkortzaag voordat u met een zaagbewerking begint aan een werkbank of een goedgekeurde werkstandaard. Gebruik de afkortzaag nooit op de vloer of in een gehurkte positie. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

WAARSCHUWING:
Om ernstig persoonlijk letsel te voorkomen, draai altijd de verstekvergrendelknop en de schuine vergrendelknop vast voordat u een zaagsnede maakt. Als u dit niet doet, kan dit leiden tot beweging van de bedieningsarm of de verstektafel tijdens het maken van een zaagsnede.

WAARSCHUWING:
Om ernstig persoonlijk letsel te voorkomen, houdt u uw handen buiten de "no hands zone" (geen handen zone), op minstens 100 mm (4 inch) van het zaagblad. Voer nooit een zaagbewerking uit uit de vrije hand (zonder het werkstuk tegen de geleider te houden). Het zaagblad kan het werkstuk grijpen als het wegglijdt of draait.

LET OP:
Start de afkortzaag niet zonder te controleren op interferentie tussen het zaagblad, de gedeeltelijke schuifverstekgeleider en de verstekgeleider. Het zaagblad kan beschadigd raken als het tijdens het gebruik van de zaag tegen de verstekgeleider stoot.

ZAGEN MET UW MACHINE

WAARSCHUWING:
Wanneer u een werkstuk klem of C-klem gebruikt om uw werkstuk vast te zetten, klem het werkstuk dan slechts aan één kant van het zaagblad vast. Het werkstuk moet aan één kant van het zaagblad vrij blijven om te voorkomen dat het zaagblad vast komt te zitten in het werkstuk. Het vastzitten van het zaagblad in het werkstuk zal leiden tot het afslaan van de motor en terugslag. Deze situatie kan een ongeluk veroorzaken met mogelijk ernstig persoonlijk letsel tot gevolg.

WAARSCHUWING:
Verplaats het werkstuk NOOIT en breng NOOIT een aanpassing aan een zaaghoek aan terwijl de zaag draait en het zaagblad roteert. Elke slip kan leiden tot contact met het zaagblad, met ernstig persoonlijk letsel tot gevolg.

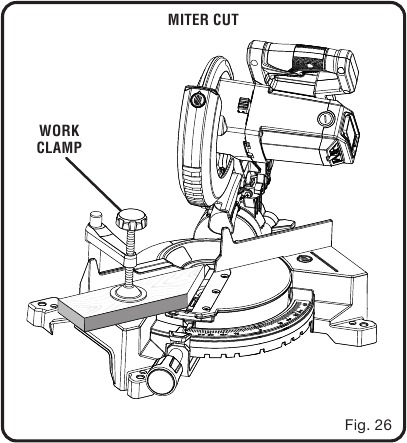

VERSTEK ZAGEN/AFKORTEN

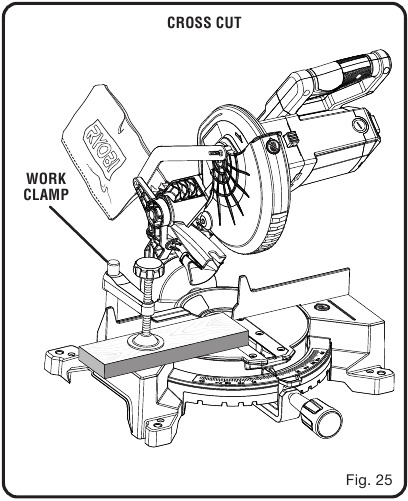

Zie Afbeeldingen 25 - 26.
Een afkortzaagsnede wordt gemaakt door over de nerf van het werkstuk te zagen. Een rechte afkortzaagsnede wordt gemaakt met de verstektafel in de 0° stand. Verstek afkortzaagsneden worden gemaakt met de verstektafel in een andere hoek dan nul.

OPMERKING: Het kan nodig zijn om de gedeeltelijk verschuifbare verstekgeleider aan te passen om de juiste speling te garanderen voordat de zaagsnede wordt gemaakt.

• Trek de borgpen eruit en til de zaagarm omhoog tot zijn maximale hoogte.
• Draai de verstekvergrendelknop ongeveer een halve slag los en druk op de ontgrendelknop.
• Draai de bedieningsarm totdat de aanwijzer is uitgelijnd met de gewenste hoek op de verstekschaal.
• Laat de ontgrendelknop los en draai vervolgens de verstekvergrendelknop vast om de verstektafel vast te zetten.
  OPMERKING: U kunt snel 0°, 15°, 22.5°, 31.6° en 45° links of rechts lokaliseren door de ontgrendelknop los te laten terwijl u de bedieningsarm draait. De bedieningsarm zal zichzelf vastzetten in een van de vaste stopinkepingen, die zich in de basis van de verstektafel bevinden.
• Plaats het werkstuk plat op de verstektafel met een kant stevig tegen de geleider. Als de plank krom is, plaats dan de bolle kant tegen de geleider. Als de concave kant van een plank tegen de geleider wordt geplaatst, kan de plank aan het einde van de zaagsnede op het zaagblad klappen, waardoor het zaagblad vast komt te zitten. Zie afbeeldingen 32 - 33.

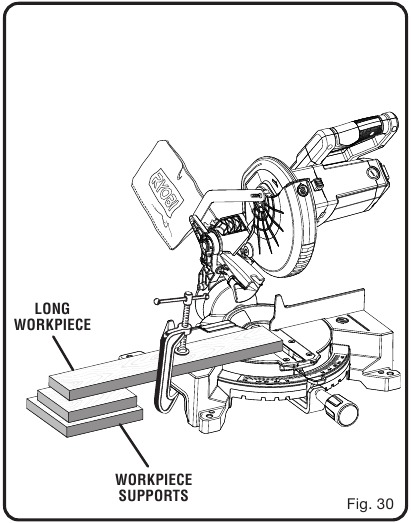

• Bij het zagen van lange stukken hout of lijstwerk, ondersteunt u het tegenoverliggende uiteinde van het materiaal met een rollenstandaard of met een werkoppervlak dat gelijk is aan de zaagtafel. Zie Afbeelding 30.

• Pak het werkstuk stevig vast met één hand en zet het vast tegen de geleider. Gebruik indien mogelijk de werkstuk klem, C-klem of een andere geschikte klem om het werkstuk vast te zetten.
• Voordat u de zaag aanzet, voert u een droge run van de zaagbewerking uit om er zeker van te zijn dat er geen problemen optreden wanneer de zaagsnede wordt gemaakt.
• Pak de zaaghandgreep stevig vast. Druk de triggervergrendelingshendel in en knijp in de schakeltrigger. Wacht een paar seconden totdat het zaagblad zijn maximale snelheid heeft bereikt.
• Laat het zaagblad langzaam in en door het werkstuk zakken.
• Laat de schakeltrigger los en laat het zaagblad stoppen met draaien voordat u het zaagblad uit het werkstuk tilt. Wacht tot het zaagblad stopt met draaien voordat u het werkstuk van de verstektafel verwijdert.

OM TE SCHUIN ZAGEN

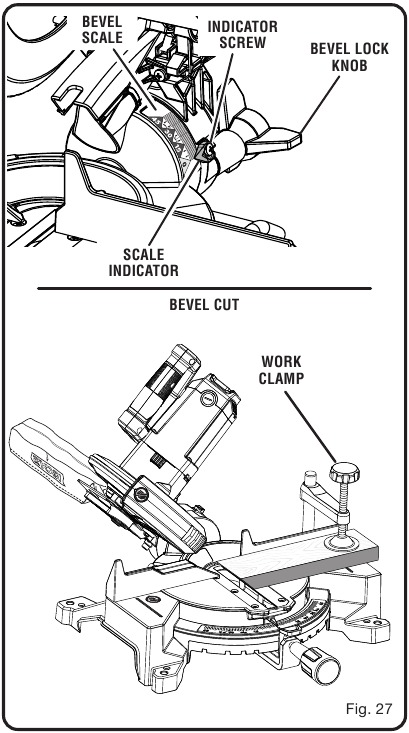

Zie Afbeelding 27.
Een verstekzaagsnede wordt gemaakt door over de nerf van het werkstuk te zagen met het zaagblad in een hoek ten opzichte van het werkstuk. Een rechte verstekzaagsnede wordt gemaakt met de verstektafel in de nul graden stand en het zaagblad in een hoek tussen 0° en 45°.

OPMERKING: Het kan nodig zijn om de gedeeltelijk verschuifbare verstekgeleider aan te passen om de juiste speling te garanderen voordat de zaagsnede wordt gemaakt.

• Trek de borgpen eruit en til de zaagarm omhoog tot zijn maximale hoogte.
• Draai de verstekvergrendelknop ongeveer een halve slag los en druk op de ontgrendelknop.
• Draai de bedieningsarm totdat de aanwijzer is uitgelijnd met de gewenste hoek op de verstekschaal.
• Laat de ontgrendelknop los en draai vervolgens de verstekvergrendelknop vast om de verstektafel vast te zetten.
  OPMERKING: U kunt snel 0°, 15°, 22.5°, 31.6° en 45° links of rechts lokaliseren door de ontgrendelknop los te laten terwijl u de bedieningsarm draait. De bedieningsarm zal zichzelf vastzetten in een van de vaste stopinkepingen, die zich in de basis van de verstektafel bevinden.
• Draai de verstekvergrendelknop los en beweeg de zaagarm naar links naar de gewenste verstekhoek.
• Verstekhoeken kunnen worden ingesteld van 0° tot 45°.
• Lijn het indicatorpunt uit voor de gewenste hoek.
• Zodra de zaagarm in de gewenste hoek is ingesteld, draait u de verstekvergrendelknop stevig vast.
• Plaats het werkstuk plat op de verstektafel met een kant stevig tegen de geleider. Als de plank krom is, plaats dan de bolle kant tegen de geleider. Als de concave kant van een plank tegen de geleider wordt geplaatst, kan de plank aan het einde van de zaagsnede op het zaagblad klappen, waardoor het zaagblad vast komt te zitten. Zie afbeeldingen 32 - 33.
• Bij het zagen van lange stukken hout of lijstwerk, ondersteunt u het tegenoverliggende uiteinde van het materiaal met een rollenstandaard of met een werkoppervlak dat gelijk is aan de zaagtafel. Zie Afbeelding 30.
• Pak het werkstuk stevig vast met één hand en zet het vast tegen de geleider. Gebruik indien mogelijk de werkstuk klem, C-klem of een andere geschikte klem om het werkstuk vast te zetten.
• Voordat u de zaag aanzet, voert u een droge run van de zaagbewerking uit om er zeker van te zijn dat er geen problemen optreden wanneer de zaagsnede wordt gemaakt.
• Pak de zaaghandgreep stevig vast. Druk de triggervergrendelingshendel in en knijp in de schakeltrigger. Wacht een paar seconden totdat het zaagblad zijn maximale snelheid heeft bereikt.
• Laat het zaagblad langzaam in en door het werkstuk zakken.
• Laat de schakeltrigger los en laat het zaagblad stoppen met draaien voordat u het zaagblad uit het werkstuk tilt. Wacht tot het zaagblad stopt met draaien voordat u het werkstuk van de verstektafel verwijdert.

VOOR SAMENGESTELDE VERSTEKZAAGSNEDE

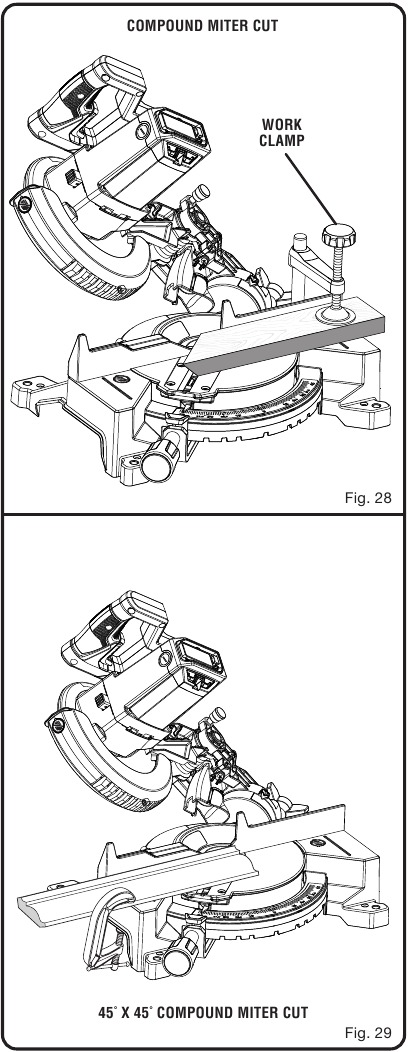

Zie Afbeeldingen 28 - 29.
Een samengestelde verstekzaagsnede is een zaagsnede die tegelijkertijd wordt gemaakt met een verstekhoek en een verstekhoek. Dit type zaagsnede wordt gebruikt om fotolijsten te maken, lijstwerk te zagen, dozen met schuine zijkanten te maken en voor bepaalde zaagsneden voor dakconstructies.
Om dit type zaagsnede te maken, moet de bedieningsarm op de verstektafel in de juiste hoek worden gedraaid en moet de zaagarm in de juiste verstekhoek worden gekanteld. Wees altijd voorzichtig bij het maken van samengestelde verstekinstellingen vanwege de interactie van de twee hoekinstellingen.
Aanpassingen van verstek- en verstekinstellingen zijn onderling afhankelijk. Elke keer dat u de verstekinstelling aanpast, verandert u het effect van de verstekinstelling. En elke keer dat u de verstekinstelling aanpast, verandert u het effect van de verstekinstelling.
Er kunnen meerdere instellingen nodig zijn om de gewenste zaagsnede te verkrijgen. De eerste hoekinstelling moet worden gecontroleerd na het instellen van de tweede hoek, aangezien het aanpassen van de tweede hoek de eerste beïnvloedt.
Zodra de twee juiste instellingen voor een bepaalde zaagsnede zijn verkregen, maakt u altijd een testzaagsnede in afvalmateriaal voordat u een definitieve zaagsnede in goed materiaal maakt.

OPMERKING: Het kan nodig zijn om de gedeeltelijk verschuifbare verstekgeleider aan te passen om de juiste speling te garanderen voordat de zaagsnede wordt gemaakt.

• Trek de borgpen eruit en til de zaagarm omhoog tot zijn maximale hoogte.
• Draai de verstekvergrendelknop ongeveer een halve slag los en druk op de ontgrendelknop.
• Draai de bedieningsarm totdat de aanwijzer is uitgelijnd met de gewenste hoek op de verstekschaal.
• Laat de ontgrendelknop los en draai vervolgens de verstekvergrendelknop vast om de verstektafel vast te zetten.
  OPMERKING: U kunt snel 0°, 15°, 22.5°, 31.6° en 45° links of rechts lokaliseren door de ontgrendelknop los te laten terwijl u de bedieningsarm draait. De bedieningsarm zal zichzelf vastzetten in een van de vaste stopinkepingen, die zich in de basis van de verstektafel bevinden.
• Draai de verstekvergrendelknop los en beweeg de zaagarm naar links naar de gewenste verstekhoek.
• Verstekhoeken kunnen worden ingesteld van 0° tot 45°.
• Zodra de zaagarm in de gewenste hoek is ingesteld, draait u de verstekvergrendelknop stevig vast.
• Controleer de verstekhoekinstelling opnieuw. Maak een testzaagsnede in afvalmateriaal.
• Plaats het werkstuk plat op de verstektafel met een kant stevig tegen de geleider. Als de plank krom is, plaats dan de bolle kant tegen de geleider. Als de concave kant van een plank tegen de geleider wordt geplaatst, kan de plank aan het einde van de zaagsnede op het zaagblad klappen, waardoor het zaagblad vast komt te zitten. Zie afbeeldingen 32 - 33.
• Bij het zagen van lange stukken hout of lijstwerk, ondersteunt u het tegenoverliggende uiteinde van het materiaal met een rollenstandaard of met een werkoppervlak dat gelijk is aan de zaagtafel. Zie Afbeelding 30.
• Pak het materiaal stevig vast met één hand en zet het vast tegen de geleider. Gebruik indien mogelijk de werkstuk klem, C-klem of een andere geschikte klem om het werkstuk vast te zetten.
• Voordat u de zaag aanzet, voert u een droge run van de zaagbewerking uit om er zeker van te zijn dat er geen problemen optreden wanneer de zaagsnede wordt gemaakt.
• Pak de zaaghandgreep stevig vast. Druk de triggervergrendelingshendel in en knijp in de schakeltrigger. Wacht een paar seconden totdat het zaagblad zijn maximale snelheid heeft bereikt.
• Laat het zaagblad langzaam in en door het werkstuk zakken.
• Laat de schakeltrigger los en laat het zaagblad stoppen met draaien voordat u het zaagblad uit het werkstuk tilt. Wacht tot het zaagblad stopt met draaien voordat u het werkstuk van de verstektafel verwijdert.

LANGE WERKSTUKKEN ONDERSTEUNEN

Zie Afbeelding 30.
Lange werkstukken hebben extra ondersteuning nodig. Ondersteuningen, een rollenstandaard of een werkoppervlak op gelijke hoogte met de zaagtafel moeten langs het werkstuk worden geplaatst, zodat het niet doorzakt. De ondersteuning moet ervoor zorgen dat het werkstuk tijdens het zagen plat op de basis van de zaag en de werktafel ligt. Gebruik indien mogelijk de werkstuk klem, C-klem of een andere geschikte klem om het werkstuk vast te zetten.

SAMENGESTELDE VERSTEKKEN ZAGEN

Om u te helpen bij het maken van de juiste instellingen, is hieronder een tabel met samengestelde hoekinstellingen opgenomen. Aangezien samengestelde zaagsneden het moeilijkst nauwkeurig te verkrijgen zijn, moeten er proefzaagsneden worden gemaakt in afvalmateriaal en moet er goed worden nagedacht en gepland voordat de vereiste zaagsnede wordt gemaakt.

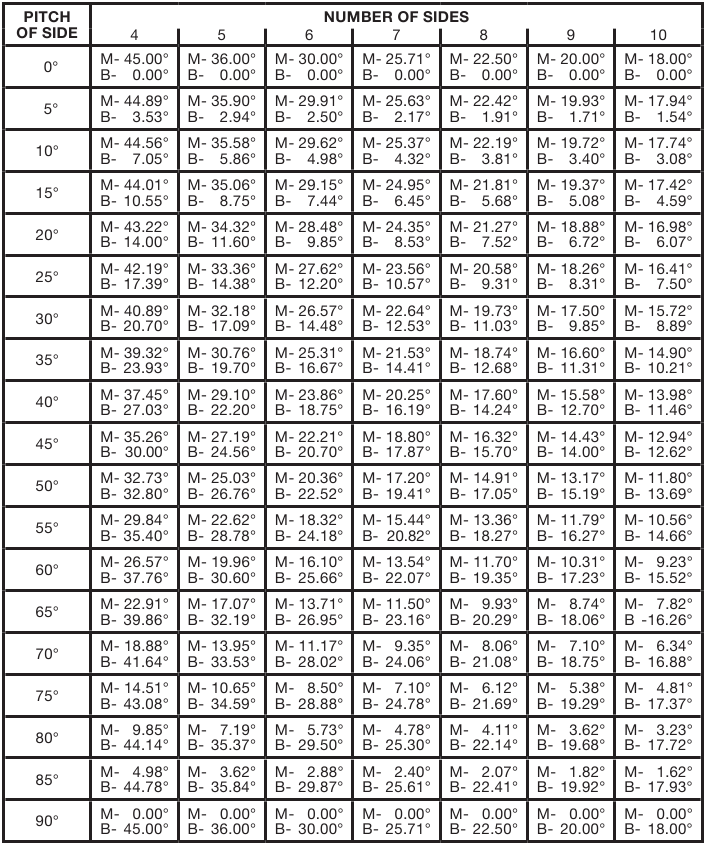

SAMENGESTELDE HOEKINSTELLINGEN VOOR POPULAIRE STRUCTUREN
Elke B (Verstek) en M (Verstek) instelling wordt gegeven tot de dichtstbijzijnde 0.005°

KROONLIJSTEN ZAGEN

Deze samengestelde verstekzaag is uitermate geschikt voor het zagen van kroonlijsten. Over het algemeen zijn samengestelde verstekzagen beter geschikt voor het zagen van kroonlijsten dan al het andere gereedschap dat is gemaakt.

Om goed te passen, moeten kroonlijsten uiterst nauwkeurig worden samengesteld.

De twee contactoppervlakken op een stuk kroonlijst die plat tegen het plafond en de muur van een kamer passen, staan ​​onder hoeken die, wanneer bij elkaar opgeteld, precies 90° zijn. De meeste kroonlijsten hebben een bovenste achterhoek (het gedeelte dat plat tegen het plafond past) van 52° en een onderste achterhoek (het gedeelte dat plat tegen de muur past) van 38°.

LIJSTWERK PLAT OP DE VERSTEKTAFEL LEGGEN

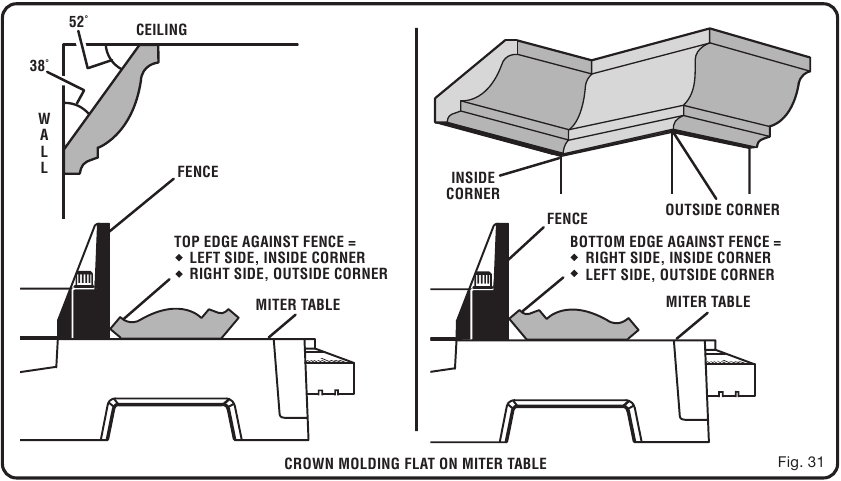

Zie Afbeelding 31.
Om deze methode te gebruiken voor het nauwkeurig zagen van kroonlijsten voor een binnen- of buitenhoek van 90°, legt u het lijstwerk met het brede achteroppervlak plat op de verstektafel en tegen de geleider.
Houd er bij het instellen van de verstek- en verstekhoeken voor samengestelde verstekken rekening mee dat de instellingen onderling afhankelijk zijn; het wijzigen van de ene hoek verandert ook de andere hoek.
Houd er rekening mee dat de hoeken voor kroonlijsten erg nauwkeurig en moeilijk in te stellen zijn. Aangezien deze hoeken zeer gemakkelijk kunnen verschuiven, moeten alle instellingen eerst worden getest op afvallijsten. Ook hebben de meeste muren geen hoeken van exact 90°, daarom moet u uw instellingen verfijnen.
Bij het zagen van kroonlijsten met deze methode moet de verstekhoek worden ingesteld op 33,85°. De verstekhoek moet worden ingesteld op 31,62° rechts of links, afhankelijk van de gewenste zaagsnede voor de toepassing. Raadpleeg de tabel voor de juiste hoekinstellingen en de juiste positionering van kroonlijsten op de verstektafel.
De instellingen in de tabel kunnen worden gebruikt om te zagen. Alle standaard (Amerikaanse) kroonlijsten met hoeken van 52° en 38°. De kroonlijst wordt plat op de verstektafel geplaatst met behulp van de samengestelde functies van de verstekzaag.

Verstekhoekinstelling	Type zaagsnede
33.85°	Linkerkant, binnenhoek Bovenrand van het lijstwerk tegen de geleider Verstektafel rechts ingesteld op 31,62° Bewaar het linkeruiteinde van de zaagsnede
33.85°	Rechterkant, binnenhoek Onderrand van het lijstwerk tegen de geleider Verstektafel links ingesteld op 31,62° Bewaar het linkeruiteinde van de zaagsnede
33.85°	Linkerkant, buitenhoek Onderrand van het lijstwerk tegen de geleider Verstektafel links ingesteld op 31,62° Bewaar het rechteruiteinde van de zaagsnede
33.85°	Rechterkant, buitenhoek Bovenrand van het lijstwerk tegen de geleider Verstektafel rechts ingesteld op 31,62° Bewaar het rechteruiteinde van de zaagsnede

VERVORMDE MATERIALEN ZAGEN

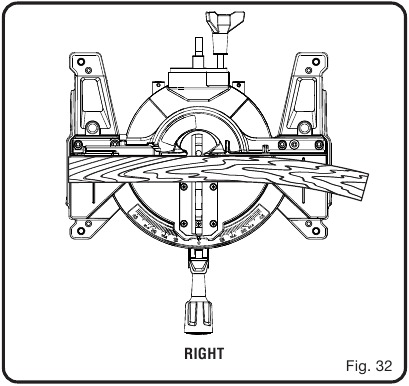

Zie Afbeeldingen 32 - 33.
Zorg er bij het zagen van vervormd materiaal altijd voor dat het op de verstektafel wordt geplaatst met de bolle kant tegen de geleider, zoals weergegeven in afbeelding 32.

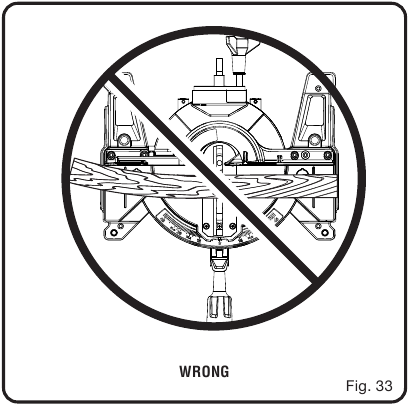

Als het vervormde materiaal op de verkeerde manier wordt geplaatst, zoals weergegeven in afbeelding 33, zal het het zaagblad beknellen aan het einde van de zaagsnede.

WAARSCHUWING:
Om terugslag en ernstig persoonlijk letsel te voorkomen, mag u de concave rand van gebogen of vervormd materiaal nooit tegen de geleider plaatsen.

AANPASSINGEN

WAARSCHUWING:
Voordat u een aanpassing uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de stroomvoorziening. Het niet in acht nemen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

De verstekzaag is in de fabriek afgesteld om nauwkeurige zaagsneden te maken. Sommige onderdelen kunnen echter tijdens het transport uit hun positie zijn geraakt. Ook zal na verloop van tijd waarschijnlijk opnieuw afstellen nodig zijn als gevolg van slijtage. Controleer na het uitpakken van de zaag de volgende aanpassingen voordat u de zaag gaat gebruiken. Voer de nodige aanpassingen uit en controleer regelmatig de uitlijning van de onderdelen om er zeker van te zijn dat de zaag nauwkeurig zaagt.

DRAAIPUNTAANPASSINGEN

OPMERKING: Deze aanpassingen zijn in de fabriek uitgevoerd en vereisen normaal gesproken geen nieuwe aanpassing.

DRAAIPUNTAANPASSING VERPLAATSING

• De zaagarm moet vanzelf volledig omhoog komen.
• Als de zaagarm niet vanzelf omhoog komt of als er speling zit in de draaipunten, laat de zaag dan repareren bij het dichtstbijzijnde erkende servicecentrum.

SCHUINE DRAAIPUNTAANPASSING

• De verstekzaag moet gemakkelijk schuin kunnen worden geplaatst door de schuine vergrendelknop los te draaien en de zaagarm naar links te kantelen.
• Als de beweging stroef is of als er speling zit in het draaipunt, laat de zaag dan repareren door het dichtstbijzijnde erkende servicecentrum.

AANPASSINGEN POSITIEVE STOP

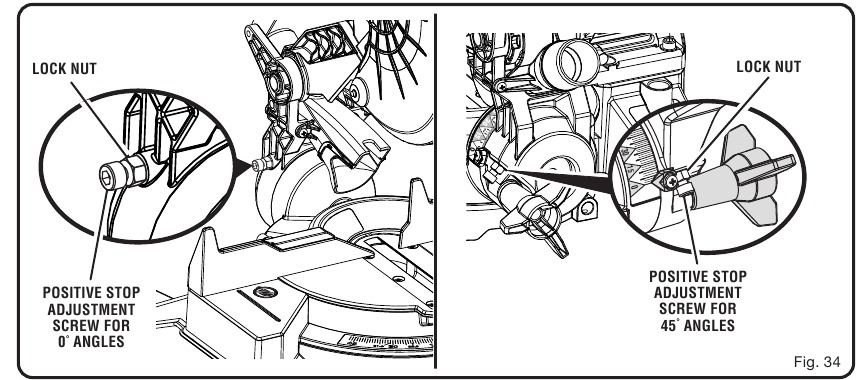

Zie figuur 34.

OPMERKING: Deze aanpassingen zijn in de fabriek uitgevoerd en vereisen normaal gesproken geen nieuwe aanpassing.

Aanpassen:

• Koppel de zaag los.
• Draai de schuine vergrendelknop los door de knop tegen de klok in te draaien.
• Zorg ervoor dat het zaagblad haaks op de verstektafel staat, zoals beschreven in het onderdeel Montage van deze handleiding.
• Als het zaagblad niet haaks staat, zet u de borgmoer vast en draait u de stelschroef van de positieve stop losser of vaster met behulp van de meegeleverde bladmoersleutel.
• Draai de schuine vergrendelknop weer vast. Controleer de uitlijning van het zaagblad ten opzichte van de tafel opnieuw.
  OPMERKING: De bovenstaande procedure kan worden gebruikt om de haaksheid van het zaagblad op de verstektafel te controleren bij zowel een hoek van 0° als 45°.

De zaag heeft twee schaalindicatoren, één op de schuine schaal en één op de verstek schaal. Nadat de haakse aanpassingen zijn uitgevoerd, kan het nodig zijn om de indicatorschroeven los te draaien en ze terug te zetten op nul. Zie figuren 20 - 21.

ONDERHOUD

WAARSCHUWING:
Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken.

WAARSCHUWING:
Draag altijd een veiligheidsbril met zijbescherming die is gemarkeerd conform ANSI Z87.1. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstig letsel.

WAARSCHUWING:
Voordat u een aanpassing uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de stroomvoorziening. Het niet in acht nemen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van kunststof onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

WAARSCHUWING:
Laat remvloeistoffen, benzine, producten op petroleum basis, penetrerende oliën, enz. nooit in contact komen met kunststof onderdelen. Chemicaliën kunnen kunststof beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

Elektrisch gereedschap dat wordt gebruikt op glasvezel materiaal, gipsplaten, vulmiddelen of pleisterwerk is onderhevig aan versnelde slijtage en mogelijke voortijdige uitval, omdat de glasvezel snippers en slijpsel zeer schurend zijn voor lagers, borstels, commutatoren, enz. Daarom raden we het niet aan om dit gereedschap te gebruiken voor langdurig werk aan dit soort materialen. Als u echter met een van deze materialen werkt, is het uiterst belangrijk om het gereedschap met perslucht te reinigen.

SMERING

Alle lagers in dit gereedschap zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het apparaat onder normale bedrijfsomstandigheden. Daarom is geen verdere smering vereist.

BORSTELVERVANGING

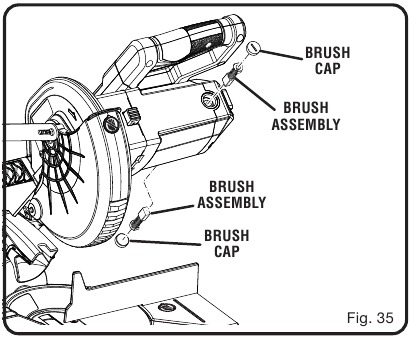

Zie figuur 35.
De zaag heeft van buitenaf toegankelijke borstel assemblages die periodiek moeten worden gecontroleerd op slijtage.

Ga als volgt te werk wanneer vervanging nodig is:

• Koppel de zaag los.
• Verwijder de borstelkap met een schroevendraaier. De borstel assemblage is geveerd en springt eruit wanneer u de borstelkap verwijdert.
• Verwijder de borstel assemblage.
• Controleer op slijtage. Vervang beide borstels wanneer een van beide minder dan 6,35 mm (1/4 inch) koolstoflengte over heeft. Vervang niet één kant zonder de andere te vervangen.
• Zet de nieuwe borstel assemblages weer in elkaar. Zorg ervoor dat de kromming van de borstel overeenkomt met de kromming van de motor en dat de borstel vrij kan bewegen in de borstelbuis.
• Zorg ervoor dat de borstelkap correct (recht) is georiënteerd en plaats deze terug.
• Draai de borstelkap goed vast. Draai niet te vast.

REGISTREER UW GEREEDSCHAP
http://register.ryobitools.com
1-800-525-2579

Referenties

• Registration - RYOBI Tools

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ryobi TS1144 - 7-1/4 in. COMPOUND MITER SAW Handleiding

Beschikbare talen
