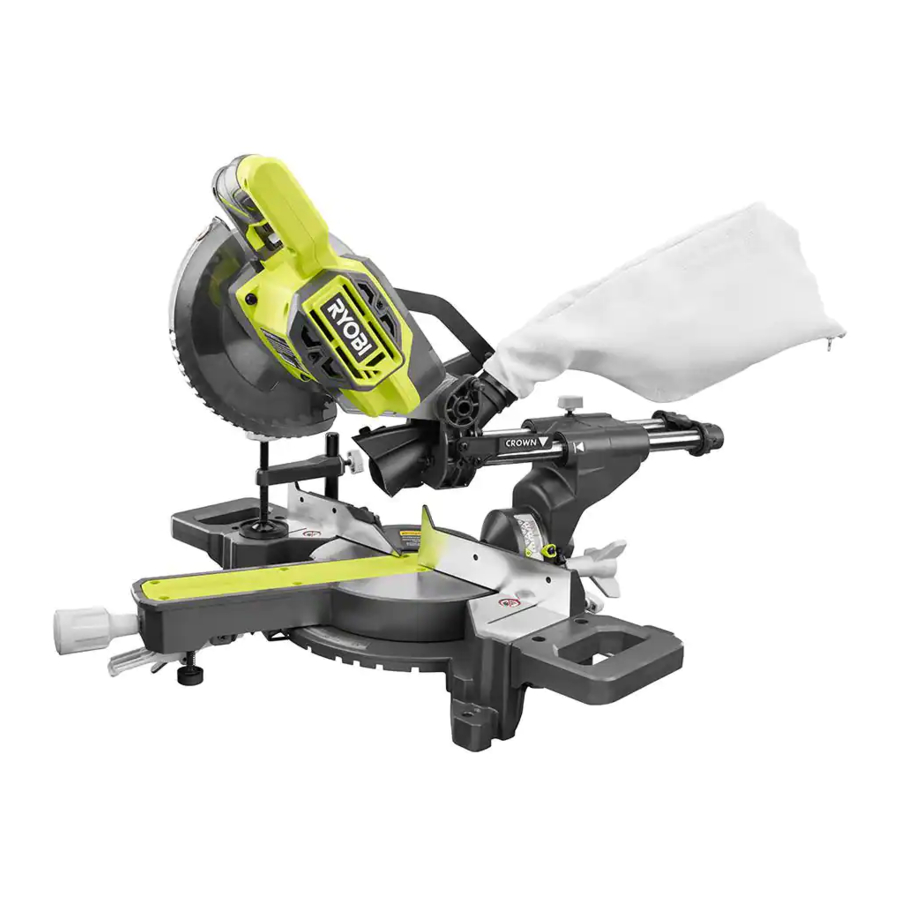

Ryobi PBT01B - RADIALE VERSTEKZAAG Handleiding

ALGEMENE VEILIGHEIDSREGELS

Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen en begrijpen voordat dit product wordt gebruikt.
BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (netvoeding) of elektrisch gereedschap zonder snoer (accuvoeding).

VEILIGHEID VAN DE WERKRUIMTE

• Houd de werkruimte schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in explosieve atmosfeer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap maakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het bedienen van een elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken,zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI)beveiligde voeding. Gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezonde verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het accupack, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een roterend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvanginstallaties, zorg er dan voor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die is opgedaan door frequent gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder het accupack, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrische gereedschap.
• Berg inactief elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder vatbaar voor vastlopen en is gemakkelijker te bedienen.
• Gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type accupack, kan brandgevaar opleveren bij gebruik met een ander accupack.
• Gebruik de accu alleen met de vermelde oplader. Zie voor gebruik met 18 V lithium-ion accupacks de correlatiebijlage tool/apparaat/accupack/oplader 987000-432.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan een risico op letsel en brand veroorzaken.
• Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder misbruikende omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupack of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• Stel een accupack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur hoger dan 130 °C kan een explosie veroorzaken.

• Volg alle oplaadinstructies en laad het accupack of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.
• Accugereedschap hoeft niet in een stopcontact te worden gestoken; daarom zijn ze altijd in bedrijf. Wees u bewust van mogelijke gevaren wanneer u uw accugereedschap niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
• Plaats accugereedschap of hun accu's niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Niet pletten, laten vallen of beschadigen accupack. Gebruik geen accupack of oplader die is gevallen of een scherpe stoot heeft gehad. Een beschadigde accu is onderhevig aan explosie. Gooi een gevallen of beschadigde accu onmiddellijk op de juiste manier weg.
• Accu's kunnen exploderen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte accu kan brokstukken en chemicaliën voortstuwen. Spoel bij blootstelling onmiddellijk met water.
• Laad het accugereedschap niet op in een vochtige of natte omgeving. Gebruik, bewaar of laad accupacks of producten niet op op locaties waar de temperatuur lager is dan 10 °C of hoger dan 38 °C. Niet buiten of in voertuigen bewaren.
• Onder extreme gebruiks- of temperatuuromstandigheden kan er acculekkage optreden. Als vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.

ONDERHOUD

• Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
• Onderhoud nooit beschadigde accupacks. Onderhoud van accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

SPECIALE VEILIGHEIDSREGELS VOOR VERSTEKZAAGMACHINES

• Verstekzagen zijn bedoeld om hout of houtachtige producten te zagen, ze kunnen niet worden gebruikt met doorslijpschijven voor het zagen van ferromateriaal zoals staven, stangen, stijlen, enz. Abrasief stof zorgt ervoor dat bewegende delen, zoals de onderste beschermkap, vast komen te zitten. Vonken van abrasief zagen zullen de onderste beschermkap, de spouwplaat en andere plastic onderdelen verbranden.
• Gebruik klemmen om het werkstuk waar mogelijk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand altijd minstens 100 mm van weerszijden van het zaagblad houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig te worden vastgeklemd of met de hand te worden vastgehouden. Als uw hand te dicht bij het zaagblad wordt geplaatst, is er een verhoogd risico op letsel door contact met het blad.
• Het werkstuk moet stil staan en worden vastgeklemd of tegen zowel de geleider als de tafel worden gehouden. Voer het werkstuk op geen enkele manier in het blad of zaag "uit de vrije hand". Onbeheerst of bewegend werkstuk kan met hoge snelheid worden weggeslingerd, waardoor letsel kan ontstaan.
• Steek uw hand nooit over de beoogde zaaglijn, niet voor of achter het zaagblad. Het werkstuk "gekruist" ondersteunen, d.w.z. het werkstuk rechts van het zaagblad vasthouden met uw linkerhand of omgekeerd, is erg gevaarlijk.

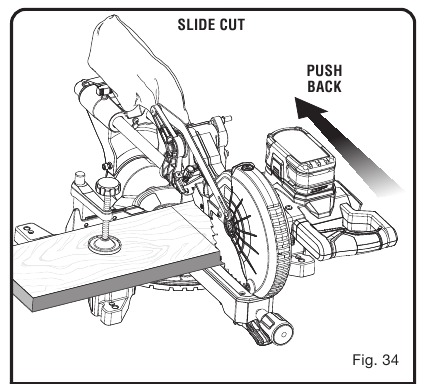

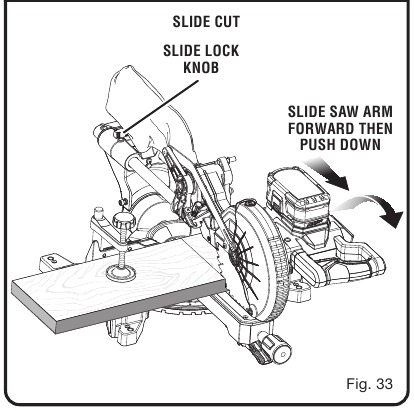

• Duw de zaag door het werkstuk. Trek de zaag niet door het werkstuk. Om een zaagsnede te maken, tilt u de zaagkop op en trekt u deze zonder te zagen over het werkstuk, start u de motor, drukt u de zaagkop omlaag en duwt u de zaag door het werkstuk. Zagen bij de trekbeweging zal er waarschijnlijk toe leiden dat het zaagblad bovenop het werkstuk klimt en het bladgedeelte met kracht naar de bediener slingert.
• Reik met geen van beide handen achter de geleider dichter dan 100 mm van weerszijden van het zaagblad, om houtsnippers te verwijderen, of om welke andere reden dan ook, terwijl het blad draait. De nabijheid van het draaiende zaagblad tot uw hand is mogelijk niet duidelijk en u kunt ernstig gewond raken.

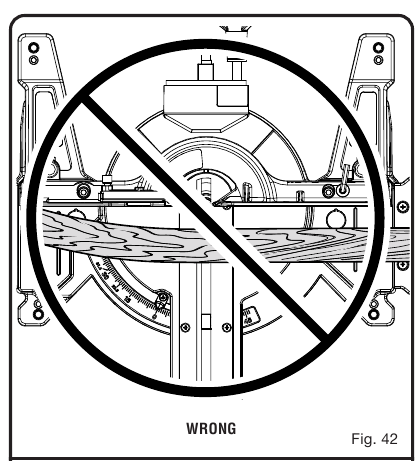

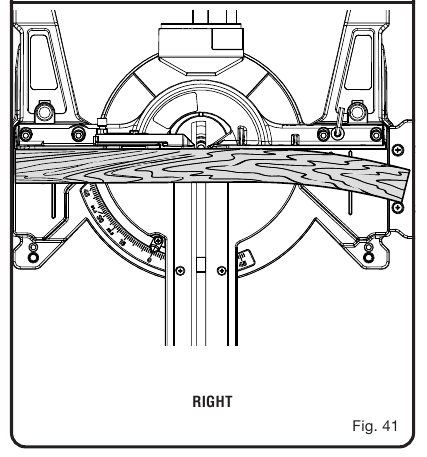

• Inspecteer uw werkstuk voordat u gaat zagen. Als het werkstuk gebogen of kromgetrokken is, klem het dan vast met de buitenkant van het gebogen vlak naar de geleider toe. Zorg er altijd voor dat er geen opening is tussen het werkstuk, de geleider en de tafel langs de zaaglijn. Gebogen of kromgetrokken werkstukken kunnen draaien of verschuiven en kunnen tijdens het zagen vastlopen op het draaiende zaagblad. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten.
• Gebruik de zaag niet totdat de tafel vrij is van alle gereedschappen, houtsnippers, enz., behalve het werkstuk. Klein afval of losse stukken hout of andere voorwerpen die in contact komen met het draaiende blad, kunnen met hoge snelheid worden weggeslingerd.
• Zaag slechts één werkstuk tegelijk. Gestapelde meerdere werkstukken kunnen niet voldoende worden vastgeklemd of geschraagd en kunnen tijdens het zagen vastlopen op het blad of verschuiven.
• Zorg ervoor dat de verstekzaag is gemonteerd of geplaatst op een vlakke, stevige werkondergrond voor gebruik. Een vlakke en stevige werkondergrond vermindert het risico dat de verstekzaagmachine onstabiel wordt.
• Plan uw werk. Elke keer dat u de afschuin- of verstekhoekinstelling wijzigt, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld om het werkstuk te ondersteunen en niet het blad of het beveiligingssysteem zal hinderen. Beweeg het zaagblad, zonder het gereedschap "AAN" te zetten en zonder werkstuk op de tafel, door een volledige gesimuleerde zaagsnede om er zeker van te zijn dat er geen interferentie of gevaar is om de geleider door te zagen.

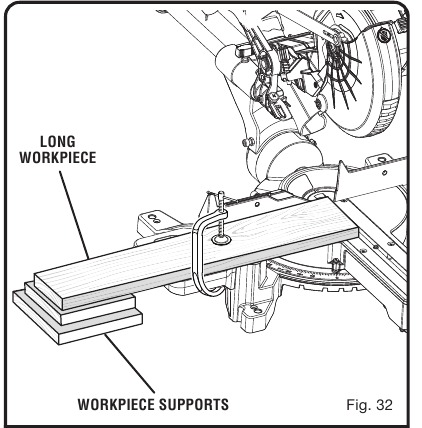

• Zorg voor voldoende ondersteuning, zoals tafelverlengstukken, schragen, enz. voor een werkstuk dat breder of langer is dan het tafelblad. Werkstukken die langer of breder zijn dan de tafel van de verstekzaagmachine kunnen kantelen als ze niet stevig worden ondersteund. Als het afgezaagde stuk of werkstuk kantelt, kan het de onderste beschermkap optillen of door het draaiende blad worden weggeslingerd.
• Gebruik geen andere persoon als vervanging voor een tafel verlengstuk of als extra steun. Onstabiele ondersteuning van het werkstuk kan ervoor zorgen dat het blad vastloopt of dat het werkstuk tijdens het zagen verschuift, waardoor u en de helper in het draaiende blad worden getrokken.
• Het afgezaagde stuk mag op geen enkele manier worden geklemd of aangedrukt tegen het draaiende zaagblad. Als het is opgesloten, d.w.z. met behulp van lengteaanslagen, kan het afgezaagde stuk tegen het blad worden geklemd en met kracht worden weggeslingerd.

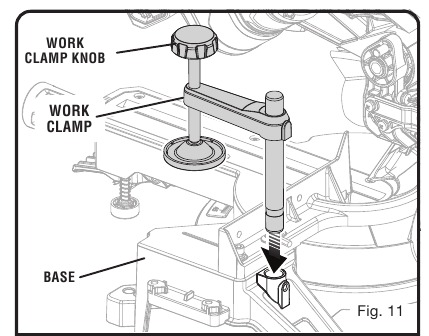

• Gebruik altijd een klem of een hulpstuk dat is ontworpen om rond materiaal, zoals staven of buizen, op de juiste manier te ondersteunen. Staven hebben de neiging om te rollen tijdens het zagen, waardoor het blad hapt en het werk met uw hand in het blad trekt.
• Laat het blad de volledige snelheid bereiken voordat het in contact komt met het werkstuk. Dit vermindert het risico dat het werkstuk wordt weggeslingerd.
• Als het werkstuk of het blad vast komt te zitten, zet u de verstekzaagmachine uit. Wacht tot alle bewegende delen tot stilstand zijn gekomen en koppel de stekker los van de stroombron en/of verwijder de accu. Werk vervolgens om het vastgelopen materiaal los te maken. Verder zagen met een vastgelopen werkstuk kan leiden tot verlies van controle of schade aan de verstekzaagmachine.
• Laat na het beëindigen van de zaagsnede de schakelaar los, houd de zaagkop omlaag en wacht tot het blad tot stilstand is gekomen voordat u het afgezaagde stuk verwijdert. Met uw hand in de buurt van het uitlopende blad reiken is gevaarlijk.
• Houd de handgreep stevig vast bij het maken van een onvolledige zaagsnede of bij het loslaten van de schakelaar voordat de zaagkop volledig in de onderste stand staat. De remwerking van de zaag kan plotseling naar beneden worden getrokken, waardoor er een risico op letsel ontstaat.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om andere gebruikers te instrueren. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

AANVULLENDE VEILIGHEIDSREGELS

• Inspecteer de snoeren van het gereedschap periodiek. Laat ze bij beschadiging repareren door een gekwalificeerde servicemonteur in een erkende servicefaciliteit. Repareer of vervang een beschadigd of versleten snoer onmiddellijk. Blijf voortdurend op de hoogte van de locatie van het snoer en houd het uit de buurt van het draaiende blad.
• Inspecteer verlengsnoeren periodiek en vervang ze indien beschadigd.
• Gepolariseerde stekkers. Om het risico op elektrische schokken te verminderen, heeft dit gereedschap een gepolariseerde stekker (één blad is breder dan het andere). Deze stekker past maar op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.
• Ken uw elektrisch gereedschap. Lees de gebruikershandleiding zorgvuldig door. Leer de toepassingen en beperkingen kennen, evenals de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden.
• Draag altijd een veiligheidsbril met zijschermen die gemarkeerd is om te voldoen aan ANSI Z87.1 bij het gebruik van dit product. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot mogelijk ernstig letsel.
• Ga nooit op het gereedschap staan. Er kan ernstig letsel ontstaan als het gereedschap kantelt of als er onbedoeld contact wordt gemaakt met het snijgereedschap.
• Houd de beschermkappen op hun plaats en in goede staat.
• Gebruik de juiste invoerrichting. Voer het werk alleen in een blad, een frees of een schuuras in tegen de draairichting van het blad, de frees of de schuuras.
• Laat het gereedschap nooit onbeheerd achter terwijl het draait. Schakel de stroom uit. Verlaat het gereedschap niet totdat het volledig tot stilstand is gekomen.
• Gebruik alleen de juiste bladen. Gebruik geen bladen met gaten van de verkeerde maat. Gebruik nooit bladringen of bladbouten die defect of onjuist zijn. De maximale bladcapaciteit van uw zaag is 7-1/4 inch.
• Zorg er voordat u een zaagsnede maakt voor dat alle afstellingen goed vastzitten.
• Raak tijdens gebruik nooit het blad of andere bewegende delen aan.
• Controleer alle instellingen dubbel. Zorg ervoor dat het blad vastzit en geen contact maakt met de zaag of het werkstuk voordat u het op de stroomvoorziening aansluit.
• Klem of bout uw gereedschap stevig vast aan een werkbank of tafel op ongeveer heuphoogte.
• Zorg ervoor dat de verstektafel en de zaagarm (afschuinfunctie) in de juiste positie zijn vergrendeld voordat u uw zaag bedient. Vergrendel de verstektafel door de verstekvergrendelingshendel omlaag te duwen. Vergrendel de zaagarm (afschuinfunctie) door de afschuinvergrendelingsknop stevig vast te draaien.
• Verplaats het werkstuk nooit en pas geen zaaghoek aan terwijl de zaag draait en het blad draait. Elke uitglijder kan leiden tot contact met het blad, wat ernstig persoonlijk letsel kan veroorzaken.
• Vermijd onhandige handelingen en handposities waarbij een plotselinge uitglijder ervoor kan zorgen dat uw hand in het blad terechtkomt. Zorg ALTIJD voor een goede balans. Bedien uw verstekzaagmachine NOOIT op de vloer of in een gehurkte positie.
• Ga nooit staan of heb geen enkel deel van het lichaam in lijn met het pad van het zaagblad.
• Schakel de motorschakelaar niet snel in en uit. Dit kan ervoor zorgen dat het zaagblad losraakt en een gevaar kan opleveren. Mocht dit ooit gebeuren, ga dan uit de buurt staan en laat het zaagblad volledig tot stilstand komen. Koppel uw zaag los van de stroomvoorziening en draai de bladbout stevig vast.
• Als een onderdeel van deze verstekzaagmachine ontbreekt of zou breken, buigen of op een andere manier defect raken, of als een elektrisch onderdeel niet goed functioneert, schakel dan de stroomschakelaar uit, verwijder de stekker van de verstekzaagmachine uit de stroombron en laat de beschadigde, ontbrekende of defecte onderdelen vervangen voordat u de werkzaamheden hervat.
• Schakel de zaag altijd uit voordat u deze loskoppelt om ongewenst starten bij het opnieuw aansluiten op de stroomvoorziening te voorkomen. Laat de zaag NOOIT onbeheerd achter terwijl deze op een stroombron is aangesloten.
• Dit gereedschap moet de volgende markeringen hebben:

• Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen.
• Draag een veiligheidsbril.
• Houd handen en lichaam uit het pad van het zaagblad. Contact met het blad zal ernstig letsel tot gevolg hebben.
• Controleer het beveiligingssysteem om er zeker van te zijn dat het correct functioneert.
• Voer geen enkele handeling uit de vrije hand uit.
• Reik nooit om het zaagblad heen.
• Schakel het gereedschap uit en wacht tot het zaagblad tot stilstand is gekomen voordat u het werkstuk verplaatst of de instellingen wijzigt.
• Koppel de zaag los van de stroombron voordat u het blad verwisselt of onderhoud uitvoert.

• Draag het gereedschap altijd alleen aan de draaggreep.
• Deze zaag kan omvallen als de zaagkop plotseling wordt losgelaten en de zaag niet op een werkoppervlak is bevestigd. Bevestig deze zaag altijd aan een stabiel werkoppervlak voordat u hem gebruikt om ernstig persoonlijk letsel te voorkomen.
• Zorg er altijd voor dat het zaagblad vrij is van alle obstakels voordat u de zaag inschakelt.

SYMBOLEN

De volgende signaalwoorden en hun betekenis zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.

SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	KENNISGEVING:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die belangrijk wordt geacht, maar die geen verband houdt met mogelijk letsel (bijv. berichten met betrekking tot schade aan eigendommen).

Sommige van de volgende symbolen kunnen op dit gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat het gereedschap beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een mogelijk persoonlijk letselgevaar aan. Om het risico op letsel te verminderen, moet de gebruiker lezen en begrijpen
	Read Operator's Manual (Lees de gebruikershandleiding)	de gebruikershandleiding voordat u dit product gebruikt. Draag altijd een oogbescherming met zijschermen die zijn gemarkeerd om te voldoen
	Eye Protection (Oog bescherming)	aan ANSI Z87.1. Als u uw handen niet uit de buurt van het blad houdt, zal dit resulteren in
	No Hands Symbol (Geen handen symbool)	Als u uw handen niet uit de buurt van het blad houdt, zal dit ernstig persoonlijk letsel tot gevolg hebben.
	Wet Conditions Alert (Waarschuwing voor natte omstandigheden)	Niet blootstellen aan regen of gebruiken op vochtige plaatsen.
V	Volts	Voltage (Spanning)
A	Amperes	Current (Stroom)
Hz	Hertz	Frequency (cycles per second) (Frequentie (cycli per seconde))
min	Minutes (Minuten)	Time (Tijd)
	Alternating Current (Wisselstroom)	Type of current (Soort stroom)
n o	No Load Speed (Onbelast toerental)	Rotational speed, at no load (Rotatiesnelheid, onbelast)
	Class II Construction (Klasse II constructie)	Double-insulated construction (Dubbel geïsoleerde constructie)
.../min	Per Minute (Per minuut)	Revolutions, strokes, surface speed, orbits, etc., per minute (Omwentelingen, slagen, oppervlaktesnelheid, banen, enz., per minuut)

BEGRIJPENDE WOORDENLIJST

Anti-Kickback Pawls (radial arm and table saws) (Terugslagbeveiliging (radiaal- en tafelzagen))
A device which, when properly installed and maintained, (Een apparaat dat, indien correct geïnstalleerd en onderhouden,) is designed to stop the workpiece from being kicked back toward the front of the saw during a ripping operation. (is ontworpen om te voorkomen dat het werkstuk tijdens een zaagbewerking naar de voorkant van de zaag wordt teruggeslagen.)

Arbor (As)
The shaft on which a blade or cutting tool is mounted. (De as waarop een blad of snijgereedschap is gemonteerd.)

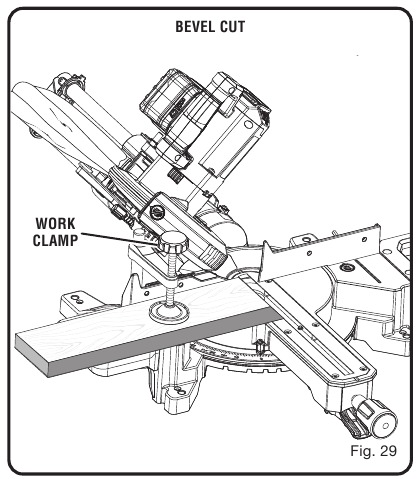

Bevel Cut (Schuine snede)
A cutting operation made with the blade at any angle other (Een snijbewerking uitgevoerd met het blad in een andere hoek) than 90° to the table surface. (dan 90° ten opzichte van het tafeloppervlak.)

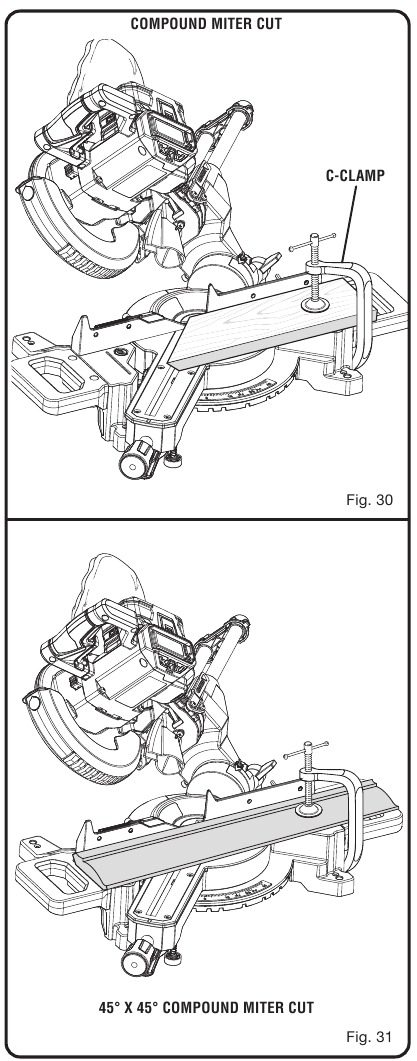

Compound Cut (Samengestelde snede)
A cross cut made with both a miter and a bevel angle. (Een dwarssnede gemaakt met zowel een verstek- als een schuine hoek.)

Cross Cut (Dwarssnede)
A cutting or shaping operation made across the grain or the (Een snij- of vormbewerking uitgevoerd dwars op de nerf of de) width of the workpiece. (breedte van het werkstuk.)

Cutterhead (planers and jointer planers) (Messenkop (vandikteschuurmachines en vlakbanken))
A rotating cutterhead with adjustable blades or knives. The (Een roterende messenkop met verstelbare messen. De) blades or knives remove material from the workpiece. (messen verwijderen materiaal van het werkstuk.)

Dado Cut (Groefsnede)
A non-through cut which produces a square-sided notch or (Een niet-doorlopende snede die een vierkante inkeping of) trough in the workpiece (requires a special blade). (trog in het werkstuk produceert (vereist een speciaal blad).)

Featherboard (Veerplank)
A device used to help control the workpiece by holding (Een apparaat dat wordt gebruikt om het werkstuk te helpen controleren door het) it securely against the table or fence during any ripping operation. (tijdens elke zaagbewerking stevig tegen de tafel of geleider te houden.)

FPM of SPM
Feet per minute (or strokes per minute), used in reference to blade movement. (Voet per minuut (of slagen per minuut), gebruikt met betrekking tot de beweging van het blad.)

Freehand (Vrij uit de hand)
Performing a cut without the workpiece being guided by a fence, miter gauge, or other aids. (Een snede uitvoeren zonder dat het werkstuk wordt geleid door een geleider, verstekmeter of andere hulpmiddelen.)

Gum (Hars)
A sticky, sap-based residue from wood products. (Een kleverig, op sap gebaseerd residu van houtproducten.)

Heel (Hiel)
Alignment of the blade to the fence. (Uitlijning van het blad ten opzichte van de geleider.)

Kerf (Zaagsnede)
The material removed by the blade in a through cut or the slot produced by the blade in a non-through or partial cut. (Het materiaal dat door het blad wordt verwijderd bij een doorlopende snede of de gleuf die door het blad wordt geproduceerd bij een niet-doorlopende of gedeeltelijke snede.)

Kickback (Terugslag)
A hazard that can occur when the blade binds or stalls, (Een gevaar dat kan optreden wanneer het blad vastloopt of stilvalt,) throwing the workpiece back toward operator. (waardoor het werkstuk terug naar de bediener wordt geslingerd.)

Miter Cut (Versteksnede)
A cutting operation made with the workpiece at any angle (Een snijbewerking uitgevoerd met het werkstuk in een willekeurige hoek) to the blade other than 90°. (ten opzichte van het blad anders dan 90°.)

Non-Through Cuts (Niet-doorlopende sneden)
Any cutting operation where the blade does not extend completely through the thickness of the workpiece. Pilot Hole (drill presses) A small hole drilled in a workpiece that serves as a guide for (Elke snijbewerking waarbij het blad niet volledig door de dikte van het werkstuk gaat. Pilotgat (kolomboormachines) Een klein gaatje dat in een werkstuk wordt geboord en dat dient als geleiding voor) drilling large holes accurately. (het nauwkeurig boren van grote gaten.)

Push Blocks (for jointer planers) (Duwblokken (voor vlakbanken))
Device used to feed the workpiece over the jointer planer cutterhead during any operation. This aid helps keep the operator's hands well away from the cutterhead. (Apparaat dat wordt gebruikt om het werkstuk tijdens elke bewerking over de messenkop van de vlakbank te voeren. Dit hulpmiddel helpt de handen van de bediener op veilige afstand van de messenkop te houden.)

Push Blocks (for table saws) (Duwblokken (voor tafelzagen))
Device used to hold the workpiece during cutting operations. This aid helps keep the operator's hands well away from the blade. (Apparaat dat wordt gebruikt om het werkstuk tijdens snijbewerkingen vast te houden. Dit hulpmiddel helpt de handen van de bediener op veilige afstand van het blad te houden.)

Push Sticks (for table saws) (Duwstokken (voor tafelzagen))
Device used to push the workpiece during cutting operations. A push stick should be used for narrow ripping operations. (Apparaat dat wordt gebruikt om het werkstuk tijdens snijbewerkingen te duwen. Een duwstok moet worden gebruikt voor smalle zaagbewerkingen.) The aid helps keep the operator's hands well away from the blade. (Het hulpmiddel helpt de handen van de bediener op veilige afstand van het blad te houden.)

Resaw (Doorzagen)
A cutting operation to reduce the thickness of the workpiece (Een snijbewerking om de dikte van het werkstuk te verminderen) to make thinner pieces. (om dunnere stukken te maken.)

Resin (Hars)
A sticky, sap-based substance that has hardened. (Een kleverige, op sap gebaseerde stof die is uitgehard.)

Revolutions Per Minute (RPM) (Omwentelingen per minuut (RPM))
The number of turns completed by a spinning object in one minute. Ripping or Rip Cut A cutting operation along the length of the workpiece. (Het aantal omwentelingen dat een draaiend object in één minuut voltooit. Zagen of zaagsnede Een snijbewerking over de lengte van het werkstuk.)

Riving Knife/Spreader/Splitter (table saws) (Spleetmes/spreider/splitter (tafelzagen))
A metal piece, slightly thinner than the blade, which helps (Een metalen stuk, iets dunner dan het blad, dat helpt) keep the kerf open and also helps to prevent kickback. (de zaagsnede open te houden en ook helpt om terugslag te voorkomen.)

Saw Blade Path (Zaagbladpad)
The area over, under, behind, or in front of the blade. As it applies to the workpiece, that area which will be or has been cut by the blade. (Het gebied boven, onder, achter of voor het blad. Zoals het van toepassing is op het werkstuk, dat gebied dat door het blad zal worden of is gesneden.)

Set (Zetting)
The distance that the tip of the saw blade tooth is bent (or set) outward from the face of the blade. (De afstand dat de punt van de zaagtand naar buiten is gebogen (of gezet) vanaf het oppervlak van het blad.)

Snipe (planers) (Schaafslag (vandikteschuurmachines))
Depression made at either end of a workpiece by cutter blades when the workpiece is not properly supported. (Verdieping gemaakt aan beide uiteinden van een werkstuk door messen wanneer het werkstuk niet goed wordt ondersteund.)

Taper Cut (Verjongingssnede)
A cut where the material being cut has a different width at (Een snede waarbij het te snijden materiaal een andere breedte heeft aan) the beginning of the cut from the the end. (het begin van de snede dan aan het einde.)

Through Sawing (Doorzagen)
Any cutting operation where the blade extends completely through the thickness of the workpiece. (Elke snijbewerking waarbij het blad volledig door de dikte van het werkstuk gaat.)

Throw-Back (Terugslag)
The throwing back of a workpiece usually caused by the workpiece being dropped into the blade or being placed inadvertently in contact with the blade. (Het terugwerpen van een werkstuk wordt meestal veroorzaakt doordat het werkstuk in het blad valt of per ongeluk in contact komt met het blad.)

Workpiece or Material (Werkstuk of materiaal)
The item on which the operation is being done. Worktable Surface where the workpiece rests while performing a cutting, drilling, planing, or sanding operation. (Het item waarop de bewerking wordt uitgevoerd. Werktafeloppervlak waar het werkstuk op rust tijdens het uitvoeren van een snij-, boor-, schaaf- of schuurbewerking.)

KENMERKEN

PRODUCTSPECIFICATIES
Asgat: 5/8 inch
Diameter zaagblad: 7-1/4 inch
Onbelast toerental: 3.600/min. (RPM)
Ingang: 18 Volt DC
Zaagcapaciteit met verstek op 0°/Schuinte 0°:
Maximale nominale houtafmetingen: 2 inch x 10 inch.
Zaagcapaciteit met verstek op 45°/Schuinte 0°:
Maximale nominale houtafmetingen: 2 inch x 6 inch.
Zaagcapaciteit met verstek op 0°/Schuinte 45°:
Maximale nominale houtafmetingen: 2 inch x 10 inch.
Zaagcapaciteit met verstek op 45°/Schuinte 45°:
Maximale nominale houtafmetingen: 2 inch x 6 inch.

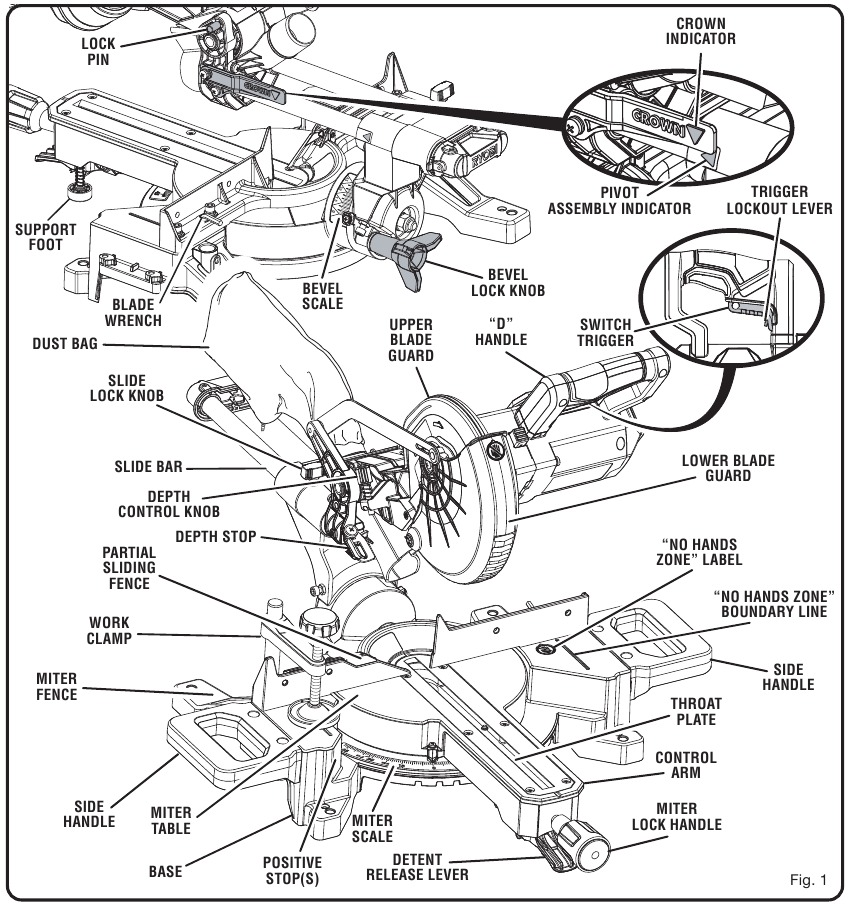

KEN UW VERSTEKZAAG
Zie figuur 1.
Voor een veilig gebruik van dit product is het noodzakelijk dat u de informatie op het gereedschap en in deze handleiding begrijpt, evenals kennis van het project waaraan u begint. Voordat u dit product gebruikt, dient u zich vertrouwd te maken met alle bedieningsfuncties en veiligheidsvoorschriften.

7-1/4 inch ZAAGBLAD
Een 7-1/4 inch zaagblad wordt meegeleverd met de verstekzaag. Het zal nominale materialen zagen tot 2 inch dik en 10 inch breed, afhankelijk van de hoek waarin de zaagsnede wordt gemaakt.

OPSLAG ZAAGBLADSLEUTEL
Zie figuur 1.
Een zaagbladsleutel is bij de zaag verpakt. Het ene uiteinde van de sleutel is een kruiskopschroevendraaier en het andere uiteinde is een inbussleutel. Gebruik het inbussleutel uiteinde bij het installeren of verwijderen van het zaagblad en het kruiskop uiteinde bij het verwijderen of losdraaien van schroeven. Een opslagplaats voor de zaagbladsleutel bevindt zich in de voet van de zaag.

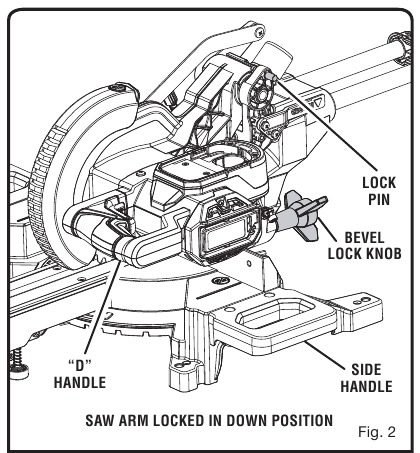

SCHUINTEVERGRENDELINGSKNOP
Zie figuur 2.

De schuintevergrendelingsknop vergrendelt uw verstekzaag stevig in de gewenste schuintehoeken. Een positieve stopstelschroef is voorzien aan elke kant van de zaagarm. Deze stelschroeven zijn voor het maken van fijne aanpassingen bij 0° en 45°.

DRAAGHENDELS
Zie figuur 2.
Voor het gemak bij het dragen of transporteren van de verstekzaag van de ene plaats naar de andere, is een draaghendel voorzien met handgrepen aan beide zijden van de voet. Voor transport, uitschakelen en de accu verwijderen, laat vervolgens de zaagarm zakken en vergrendel deze in de onderste stand door de vergrendelingspen in de richting van de zaagbehuizing te drukken.
OPMERKING: Voer GEEN zaagwerkzaamheden uit met de zaag in de vergrendelde positie.

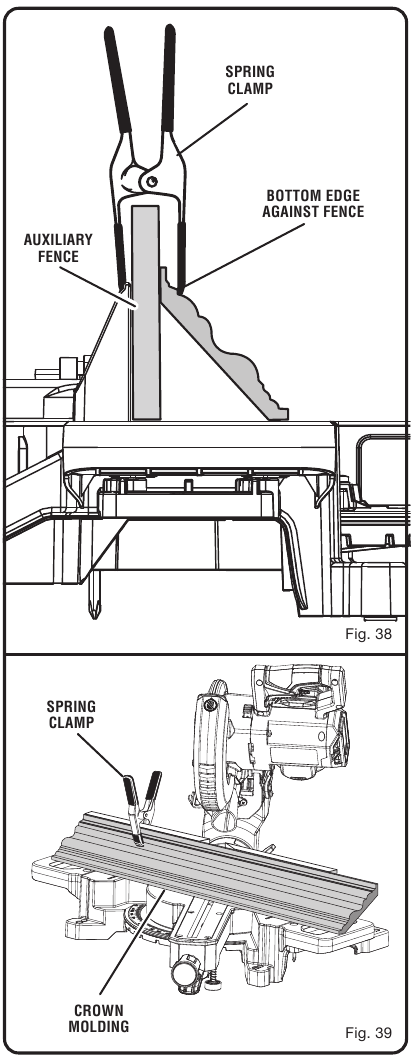

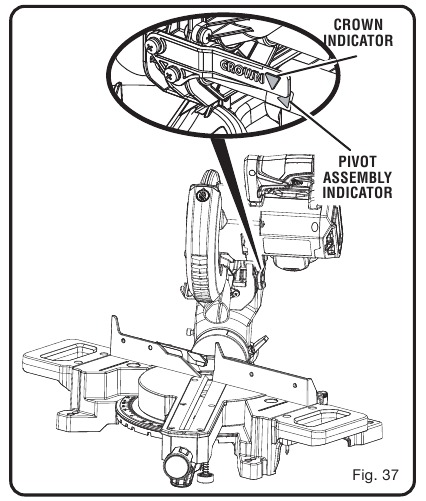

KROONLIJSTAANDUIDING
Zie figuur 1.
Voor gebruik met de hulpgeleider. Om kroonlijsten te zagen die tegen de hulpgeleider in de rechtopstaande positie zijn genesteld, lijnt u de pijl op de kroonlijstaanduiding uit met de pijl op de draaiconstructie en draait u de schuifvergrendelingsknop stevig vast.

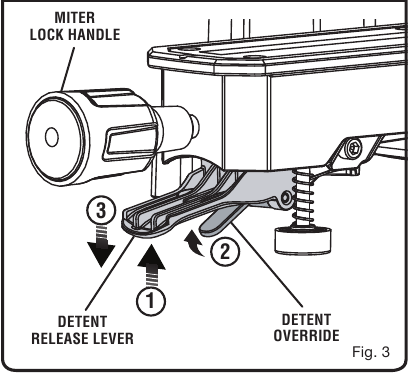

PALOVERBRUGGING
Zie figuur 3.

De paloverbrugging zorgt ervoor dat de verstektafel vrij kan bewegen naar elke gewenste hoek. Met de verstekvergrendelingshendel losgedraaid en de palontgrendelingshendel ingeknepen (1), trekt u de paloverbrugging omhoog (2) en laat u de palontgrendelingshendel los (3) om de positieve stops op de verstekschaal te omzeilen. Om de paloverbrugging los te laten en de verstektafel in de positieve stops te laten grijpen, knijpt u in de palontgrendelingshendel en laat u deze los.

ELEKTRISCHE REM
Er is een elektrische rem aangebracht om de rotatie van het zaagblad snel te stoppen nadat de schakelaar is losgelaten.

VERSTEKGELEIDER
De verstekgeleider op de verstekzaag is aangebracht om uw werkstuk stevig vast te houden bij het maken van alle zaagsneden. De rechterkant is groter en biedt extra ondersteuning.

VERGRENDELINGSHENDEL VERSTEK
Zie figuur 3.
De vergrendelingshendel verstek vergrendelt de zaag stevig in de gewenste verstekhoeken. Draai de hendel vast om de zaag op zijn plaats te vergrendelen. Om de zaag los te maken, draait u de hendel los en knijpt u in de palontgrendelingshendel.

VERSTEKSCHAAL
De verstekschaal kan worden ingesteld van 0° tot 47° (zowel links als rechts) om een grote verscheidenheid aan zaagsneden te bereiken.

GEDEELTELIJKE SCHUIFGELEIDER
De gedeeltelijke schuifgeleider op uw verstekzaag is aangebracht om het werkstuk vast te zetten bij het maken van rechte zaagsneden.
De schuiffunctie maakt het gemakkelijk om de positie van de gedeeltelijke geleider aan te passen. Draai de geleiderschroef los voordat u probeert de gedeeltelijke geleider te verschuiven. Zodra de gewenste positie is bepaald, draait u de geleiderschroef vast om deze vast te zetten.

POSITIEVE STOPS OP VERSTEKTAFEL
Er zijn positieve stops voorzien bij 0°, 15°, 22,5°, 31,6° en 45° aan zowel de linker- als de rechterkant van de verstektafel.
OPMERKING: Om de positieve stops te omzeilen, knijpt u in de palontgrendelingshendel en tilt u de paloverbrugging op. Om de overbrugging los te laten, knijpt u in de palontgrendelingshendel.

ZELFTERUGTREKKENDE ONDERSTE ZAAGBLADBESCHERMING
De onderste zaagbladbescherming is gemaakt van schokbestendig, doorzichtig plastic dat bescherming biedt van elke kant van het zaagblad. Het trekt zich terug over de bovenste zaagbladbescherming wanneer de zaag in het werkstuk wordt neergelaten.

SCHUIFSTANGEN
Wanneer de zaagarm is ontgrendeld, glijdt deze naar voren en naar achteren over de lengte van de schuifstangen voor het zagen van verschillende werkstukbreedtes.

SCHUIFVERGRENDELINGSKNOP
De schuifvergrendelingsknop vergrendelt en ontgrendelt de schuiffunctie van dit gereedschap.

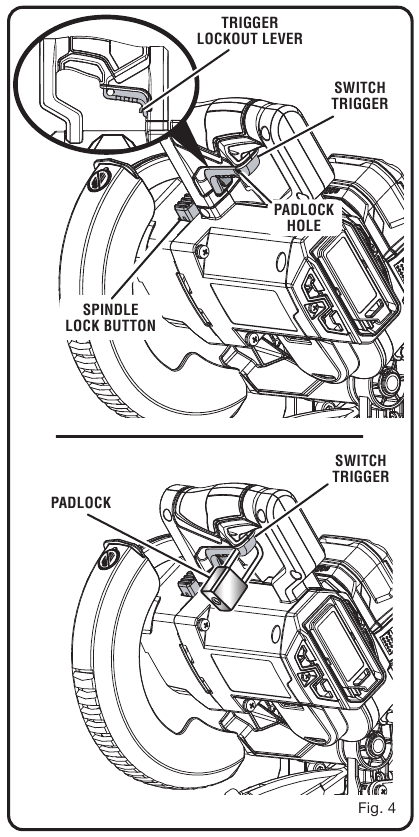

SPINDELVERGRENDELINGSKNOP
Zie figuur 4.

De spindelvergrendelingsknop vergrendelt de spindel en voorkomt dat het zaagblad draait. Houd de vergrendelingsknop ingedrukt tijdens het installeren, verwisselen of verwijderen van het zaagblad.

SCHAKELAAR
Zie figuur 4.
De zaag start pas als u de triggervergrendelingshendel indrukt en de schakelaar (switch trigger) overhaalt. Om ongeoorloofd gebruik van de verstekzaag te voorkomen, koppelt u deze los van de stroomvoorziening en vergrendelt u de schakelaar (switch) in de uit-stand. Om de schakelaar (switch) te vergrendelen, installeert u een hangslot (niet inbegrepen) door het gat in de schakelaar (switch trigger) en zorgt u ervoor dat de schakelaar (switch) niet meer werkt. Als de schakelaar (switch) nog steeds werkt met het hangslot geïnstalleerd, moet een hangslot met een grotere beugeldiameter worden gebruikt. Bewaar de hangslotsleutel op een andere locatie.

BENODIGD GEREEDSCHAP

Het volgende gereedschap (niet inbegrepen) is nodig voor het maken van aanpassingen of het installeren van het zaagblad:

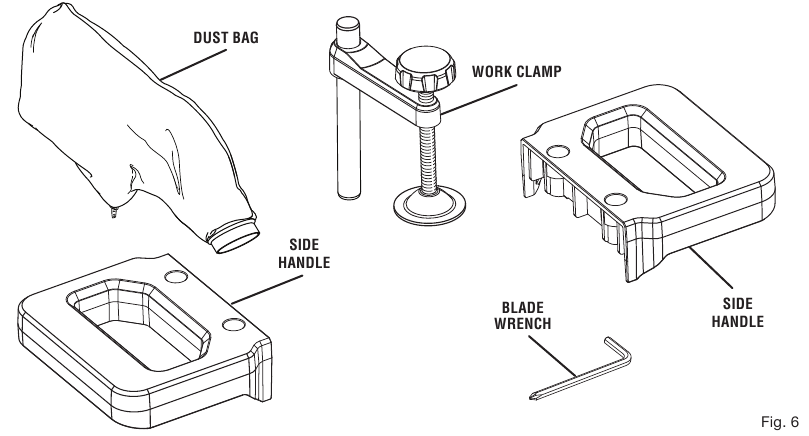

LIJST MET LOSSE ONDERDELEN

De volgende items zijn inbegrepen bij het gereedschap:

• Stofzak
• Zaagbladsleutel
• Werkklem
• Zijhandgrepen (2) met schroeven
• Handleiding (niet afgebeeld)

Het gebruik van hulpstukken of accessoires die niet in de lijst staan, kan gevaarlijk zijn en ernstig persoonlijk letsel veroorzaken.

MONTAGE

UITPAKKEN
Dit product vereist montage.

• Til de zaag voorzichtig uit de doos aan de draaggreep en de zaagvoet en plaats deze op een vlakke werkplek.

Gebruik dit product niet als onderdelen van de onderdelenlijst al aan uw product zijn gemonteerd wanneer u het uitpakt. Onderdelen op deze lijst worden niet door de fabrikant op het product gemonteerd en vereisen installatie door de klant. Het gebruik van een product dat mogelijk verkeerd is gemonteerd, kan leiden tot ernstig persoonlijk letsel.

• Deze zaag is verzonden met de zaagarm in de onderste stand. Om de zaagarm los te maken, drukt u de "D"-handgreep naar beneden, knipt u de kabelbinder door en trekt u de vergrendelingspen eruit.

De zaagarm is voorzien van een veer. Houd de handgreep omlaag om te voorkomen dat deze omhoog springt bij het doorknippen van de kabelbinder. Als u dit niet doet, kan dit leiden tot ernstig letsel.

• Til de zaagarm op aan de "D"-handgreep. Houd de zaagarm onder druk om te voorkomen dat deze plotseling omhoog komt bij het losmaken van de kabelbinder.
• Knip de kabelbinder aan het uiteinde van de schuifstang door. Schuif de zaagkop naar de meest achterwaartse positie en draai de schuifvergrendelknop stevig vast.
• Inspecteer het gereedschap zorgvuldig om er zeker van te zijn dat er tijdens het transport geen breuken of schade zijn ontstaan.
• Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• De zaag is in de fabriek ingesteld voor nauwkeurig zagen. Controleer na de montage de nauwkeurigheid. Als de verzending de instellingen heeft beïnvloed, raadpleeg dan de specifieke procedures die in deze handleiding worden uitgelegd.
• Als er onderdelen beschadigd of ontbreken, bel dan 1-800-525-2579 voor hulp.

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet aan te passen of accessoires te creëren die niet worden aanbevolen voor gebruik met dit gereedschap. Een dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Sluit de stroomtoevoer pas aan als de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

Start de afkortzaag niet zonder te controleren op interferentie tussen het zaagblad en de verstekgeleider. Ernstig persoonlijk letsel of schade aan het zaagblad kan het gevolg zijn als het tijdens het gebruik van de zaag tegen de verstekgeleider stoot.

Deze zaag kan kantelen als de zaagkop plotseling wordt losgelaten en de zaag niet aan een werkoppervlak is bevestigd. Bevestig deze zaag ALTIJD aan een stabiel werkoppervlak voordat u hem gebruikt om ernstig persoonlijk letsel te voorkomen.

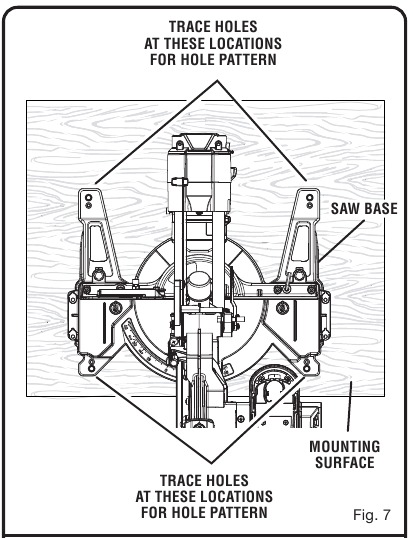

MONTAGEGATEN
Zie figuur 7.


Klem of bout uw afkortzaag aan een werkbank of een goedgekeurde afkortzaagstandaard voordat u begint met zagen. Als een afkortzaagstandaard wordt gebruikt, lees dan de bedieningshandleiding en volg de instructies voor de afkortzaagstandaard. Gebruik uw afkortzaag nooit op de vloer of in een gehurkte positie. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.
De afkortzaag moet worden gemonteerd op een stevig ondersteunend oppervlak, zoals een werkbank, montageplaat of afkortzaagstandaard. De zaagvoet heeft vier montagegaten. Als u bouten gebruikt, moeten deze lang genoeg zijn voor de zaagvoet, borgringen, zeskantmoeren en de dikte van de werkbank of ander montageoppervlak. Draai alle bouten of schroeven stevig vast.
Het gatenpatroon voor montage op een werkbank is weergegeven in figuur 7. Controleer de werkbank zorgvuldig na montage om er zeker van te zijn dat er tijdens het gebruik geen beweging kan optreden. Als er kantelen, schuiven of verplaatsen wordt geconstateerd, bevestig de werkbank dan aan de vloer voordat u deze gebruikt.

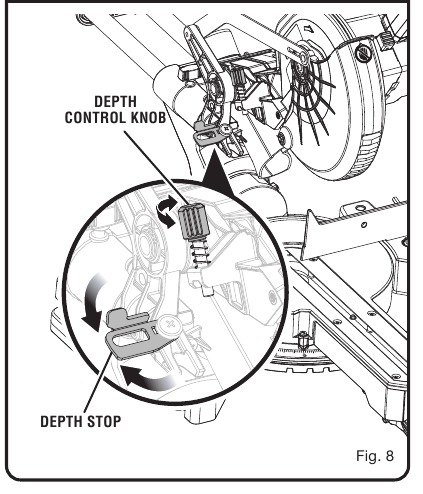

DE DIEPTEAANSLAG GEBRUIKEN
Zie figuur 8.

Indien gebruikt, beperkt de diepteaanslag de neerwaartse beweging van het zaagblad bij het zagen van sponningen en andere niet-doorlopende zaagsneden.

Om de diepteaanslag te gebruiken:

• Verwijder de batterij.
• Als de zaag in de opslag- of transportstand staat, ontgrendel dan de zaagarm.
• Draai de diepteaanslag weg van de motorbehuizing.
• Terwijl het uiteinde van de dieptecontroleknop de diepteaanslag raakt, stelt u de dieptecontroleknop af door aan de knop te draaien totdat de gewenste zaagdiepte is bereikt.
• Een houten afstandsstuk van minstens 2-1/2 inch moet tussen het werkstuk en de geleider worden geplaatst voor een consistente zaagdiepte in het werkstuk. Gebruik de werkklem om het afstandsstuk vast te klemmen en een andere geschikte klem om het werkstuk vast te klemmen. Maak de schuifzaagsnede op de gewenste diepte. Zie figuren 34 - 35.
• Draai de diepteaanslag terug naar de motorbehuizing voor normale doorlopende zaagsneden.
  OPMERKING: De diepteaanslag moet naar de motorbehuizing worden verplaatst voordat de zaagarm kan worden vergrendeld/ontgrendeld.

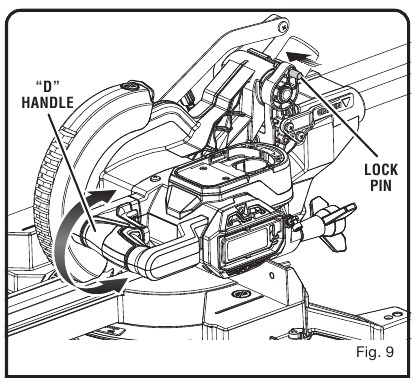

DE ZAAGARM VERGRENDELEN/ONTGRENDELEN
Zie figuur 9.
Bij het vergrendelen en ontgrendelen van de zaagarm is het niet nodig om de dieptecontroleknop los te draaien.

Om de zaagarm te ontgrendelen en omhoog te brengen:

• Pak de "D"-handgreep stevig vast en oefen neerwaartse druk uit terwijl u tegelijkertijd de vergrendelingspen uit de zaagbehuizing trekt.
• Laat de vergrendelingspen los en breng de zaagarm langzaam omhoog.

Om de zaagarm te vergrendelen:

• Pak de "D"-handgreep stevig vast en oefen neerwaartse druk uit terwijl u tegelijkertijd de vergrendelingspen in de zaagbehuizing duwt.
• Laat de vergrendelingspen los, zodat deze de zaag op zijn plaats vergrendelt.

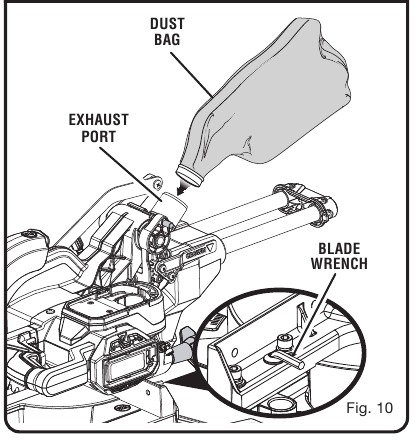

STOFZAK
Zie figuur 10.
Er wordt een stofzak meegeleverd voor gebruik op deze afkortzaag. Deze past over de uitlaatpoort aan de achterkant van de zaag.
OPMERKING: De uitlaatpoort is ook geschikt voor een stofzuigerslang van 1-1/4 inch.

ZAAGBLADSLEUTEL
Zie figuur 10.
Er wordt een zaagbladsleutel meegeleverd met deze zaag. Het ene uiteinde van de sleutel is een kruiskopschroevendraaier en het andere uiteinde is een zeskantsleutel. Gebruik het zeskantsleuteluiteinde bij het installeren of verwijderen van het zaagblad en het kruiskopuiteinde bij het verwijderen of losdraaien van schroeven. Een opbergruimte voor de zaagbladsleutel bevindt zich aan de achterkant van de linker verstekgeleider.

WERKKLEM
Zie figuur 11.


Bij sommige bewerkingen kan de werkklem de werking van de zaagbladbescherming belemmeren. Zorg er altijd voor dat er geen interferentie is met de zaagbladbescherming voordat u begint met zagen om het risico op ernstig persoonlijk letsel te verminderen.
De werkklem biedt meer controle door het werkstuk aan de geleider of de zaagtafel te klemmen. Het voorkomt ook dat het werkstuk naar het zaagblad kruipt. Dit is erg handig bij het zagen van samengestelde verstekken. Afhankelijk van de zaagbewerking en de grootte van het werkstuk kan het nodig zijn om in plaats van de werkklem een C-klem of een andere geschikte klem te gebruiken om het werkstuk vast te zetten voordat u de zaagsnede maakt.

Om de werkklem te installeren:

• Plaats de as van de werkklem in een van de gaten achter de verstekgeleider.
• Draai de knop van de werkklem om deze indien nodig omhoog of omlaag te bewegen om het werkstuk vast te zetten.

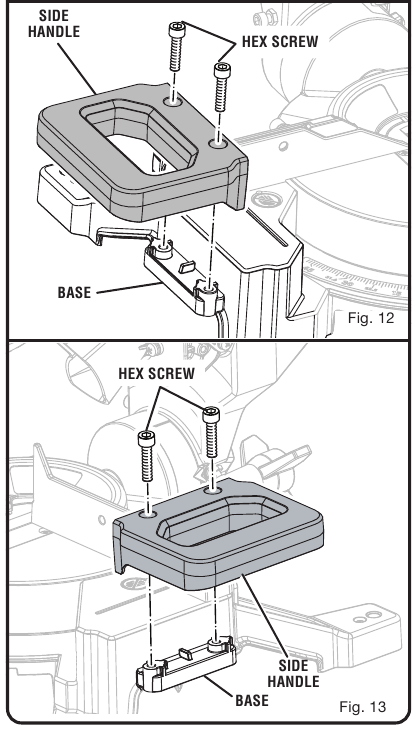

ZIJHANDGREPEN
Zie figuren 12 - 13.
Er zijn zijhandgrepen voorzien voor zowel de linker- als de rechterkant van de zaag.

Om de zijhandgrepen te installeren:

• Lijn de gaten in een van de zijhandgrepen uit met de gaten in de zaagvoet.
• Steek de meegeleverde zeskantschroeven in de gaten en draai ze stevig vast met de meegeleverde zaagbladsleutel.
• Herhaal dit voor de andere zijhandgreep.

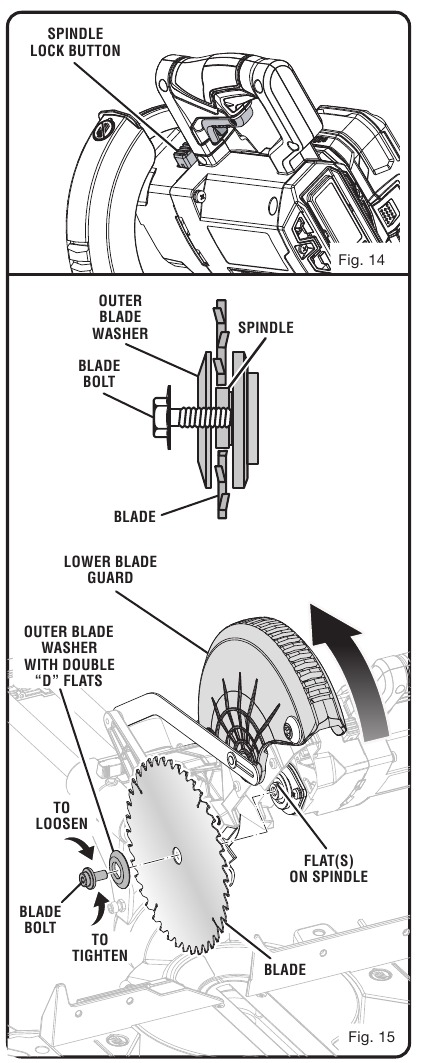

HET ZAAGBLAD INSTALLEREN/VERVANGEN
Zie Afbeeldingen 14 - 15.
Het zaagblad is geïnstalleerd geleverd op dit model verstekzaag. Instructies zijn ter referentie opgenomen voor het wisselen of vervangen van zaagbladen.

Een zaagblad van 7-1/4 inch is de maximale zaagbladcapaciteit van de zaag. Gebruik nooit een zaagblad dat te dik is, zodat de buitenste zaagbladring niet in contact kan komen met de vlakken op de as. Grotere zaagbladen komen in contact met de zaagbladbeschermers, terwijl dikkere zaagbladen voorkomen dat de zaagbladbout het zaagblad op de as vastzet. Beide situaties kunnen leiden tot een ernstig ongeluk en kunnen ernstig persoonlijk letsel veroorzaken.

• Verwijder de batterij.
• Til de zaagarm op.
• Draai de onderste zaagbladbeschermer omhoog en terug om de zaagbladbout bloot te leggen.
• Druk op de asvergrendelingsknop en draai de zaagbladbout totdat de as vergrendelt.
• Gebruik de meegeleverde zaagbladsleutel om de zaagbladbout los te draaien en te verwijderen.
  OPMERKING: De zaagbladbout heeft linkse schroefdraad. Draai de zaagbladbout met de klok mee om los te draaien.
• Verwijder de buitenste zaagbladring.
  OPMERKING: De binnenste zaagbladring is in de as geïntegreerd en kan niet worden verwijderd.
• Veeg een druppel olie op de binnenste zaagbladring en de buitenste zaagbladring waar ze het zaagblad raken.
• Plaats het zaagblad in de onderste zaagbladbeschermer en op de as. De zaagtanden wijzen naar beneden aan de voorkant van de zaag, zoals weergegeven in figuur 15.
• Plaats de buitenste zaagbladring terug. Dubbele "D"-vlakken op zaagbladringen komen overeen met vlakken op de as.
• Druk op de asvergrendelingsknop en plaats de zaagbladbout terug.
  OPMERKING: De zaagbladbout heeft linkse schroefdraad. Draai de zaagbladbout tegen de klok in om vast te draaien.

Installeer het zaagblad altijd met de zaagtanden en de pijl die op de zijkant van het zaagblad is gedrukt, naar beneden gericht aan de voorkant van de zaag. De draairichting van het zaagblad is ook met een pijl op de bovenste zaagbladbeschermer gestempeld.

• Draai de zaagbladbout stevig vast.
• Laat de zaagbladbeschermer zakken.
• Til de zaagarm op en laat hem zakken om ervoor te zorgen dat de bovenste zaagbladbeschermer correct functioneert.

Zorg ervoor dat de asvergrendelingsknop niet is ingeschakeld voordat u de zaag weer aansluit op de stroombron. Schakel de asvergrendelingsknop nooit in wanneer het zaagblad draait.

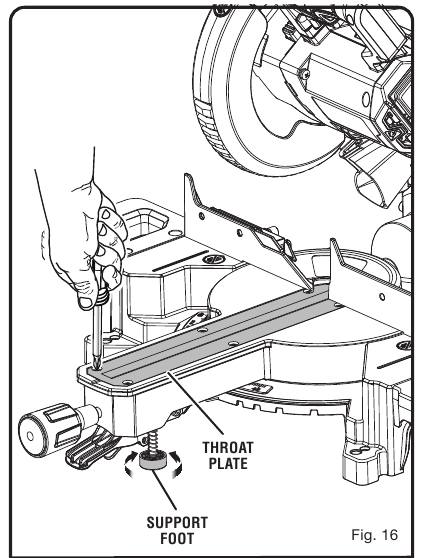

DE KEELPLAAT VERWIJDEREN/VERVANGEN
Zie Afbeelding 16.


De keelplaat moet zich onder de verstektafel bevinden. Als de keelplaat te hoog of te laag is, kan het werkstuk vast komen te zitten aan de oneffen randen, wat kan leiden tot vastlopen, wat kan leiden tot ernstig persoonlijk letsel.
Gebruik de zaag nooit zonder geïnstalleerde keelplaat.

Verwijderen/vervangen:

• Verwijder de batterij.
• Verwijder de schroeven waarmee de keelplaat is bevestigd.
• Til de keelplaat van de zaag.
• Om de keelplaat opnieuw te installeren, lijnt u de gaten in de keelplaat uit met de gaten in de zaagvoet.
• Draai de schroeven weer vast, en pas op dat u ze niet te strak aandraait, want dit kan ervoor zorgen dat de keelplaat buigt of kromtrekt.

STEUNVOET AANPASSEN
Zie Afbeelding 16.
Draai de steunvoet met de klok mee of tegen de klok in, afhankelijk van de hoeveelheid steun die nodig is voor het maken van glijdende sneden.
OPMERKING: Veel van de illustraties in deze handleiding tonen slechts delen van de gecombineerde verstekzaag. Dit is opzettelijk, zodat we de punten die in de illustraties worden gemaakt, duidelijk kunnen laten zien. Gebruik de zaag nooit zonder alle beschermkappen stevig op hun plaats en in goede staat.

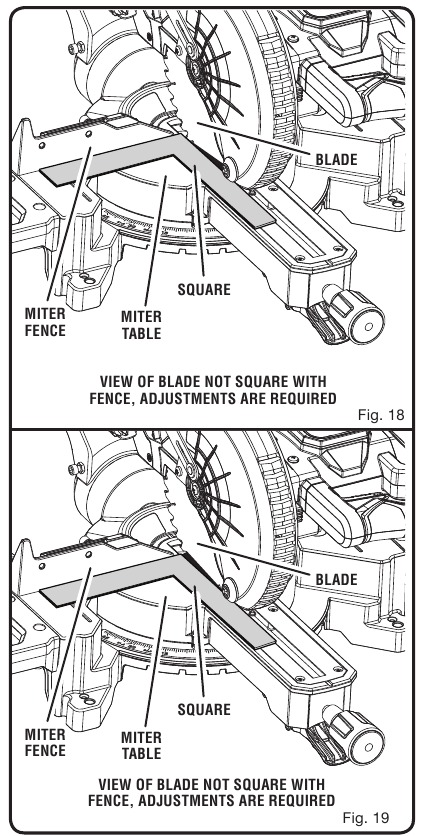

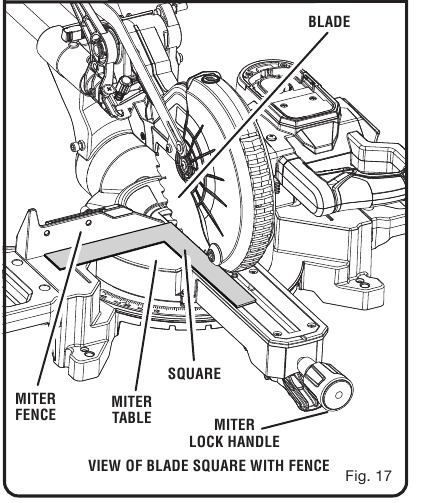

HET ZAAGBLAD HAAKS OP DE GELEIDER ZETTEN

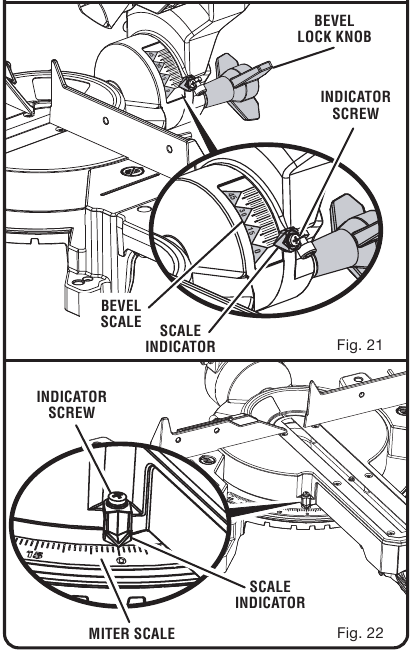

Zie Afbeeldingen 17 - 22.

• Verwijder de batterij.
• Trek de zaagarm helemaal naar beneden en schakel de vergrendelingspen in om de zaagarm in de transportstand te houden.
• Draai de verstekvergrendelingshendel ongeveer een halve slag los en knijp in de ontgrendelingshendel.
• Draai de verstektafel totdat de schaalindicator op 0° staat.
• Laat de ontgrendelingshendel los, schakel de positieve stopinkeping in en draai vervolgens de verstekvergrendelingsknop vast om de verstektafel vast te zetten.
• Draai de verstekvergrendelingsknop vast om de verstektafel vast te zetten.
• Draai de schuine vergrendelingsknop los en zet de zaagarm op 0° schuin (zaagblad 90° op de verstektafel). Draai de schuine vergrendelingsknop vast.

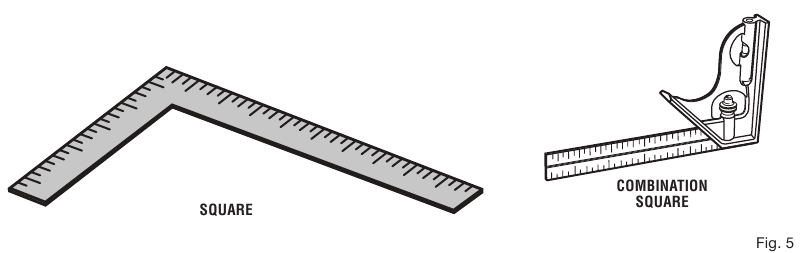

• Leg een winkelhaak plat op de verstektafel. Plaats een been van de winkelhaak tegen de geleider. Schuif het andere been van de winkelhaak tegen het vlakke deel van het zaagblad.
  OPMERKING: Zorg ervoor dat de winkelhaak contact maakt met het vlakke deel van het zaagblad, niet met de zaagtanden.
• De rand van de winkelhaak en het zaagblad moeten parallel lopen, zoals weergegeven in figuur 17.

• Als de voor- of achterrand van het zaagblad in een hoek wegloopt van de winkelhaak, zoals weergegeven in figuren 18 - 19, zijn aanpassingen nodig.

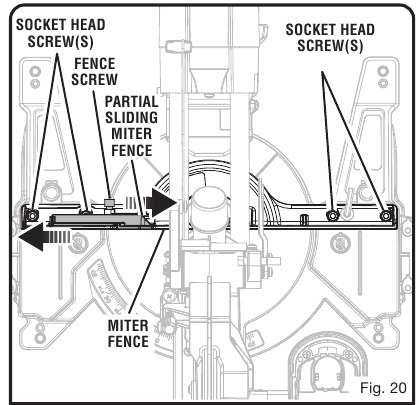

• Draai de geleiderschroef los en schuif de gedeeltelijke schuifverstekgeleider naar het zaagblad om toegang te krijgen tot de inbuskopschroeven waarmee de linker verstekgeleider aan de tafel is bevestigd.
• Gebruik de meegeleverde zaagbladsleutel om de inbuskopschroeven los te draaien waarmee de verstekgeleider aan de verstektafel is bevestigd.
• Draai de verstekgeleider naar links of rechts totdat het zaagblad parallel loopt met de winkelhaak.
• Draai de schroeven stevig vast en controleer de uitlijning van het zaagblad met de geleider opnieuw.
• Zet de gedeeltelijke schuifverstekgeleider terug in de uitgangspositie en draai de geleiderschroef weer vast om vast te zetten.

Uw zaag heeft verschillende schaalindicatoren. Nadat de haakse aanpassingen zijn uitgevoerd, kan het nodig zijn om de indicatorschroeven los te draaien en ze op nul te zetten. Zie Afbeeldingen 21 - 22.

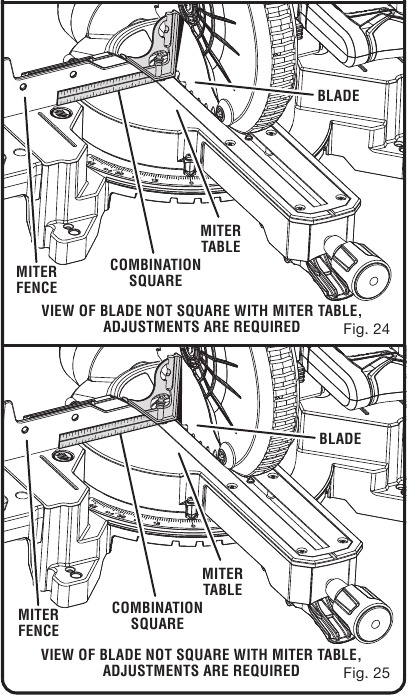

HET ZAAGBLAD HAAKS OP DE VERSTEKTAFEL ZETTEN

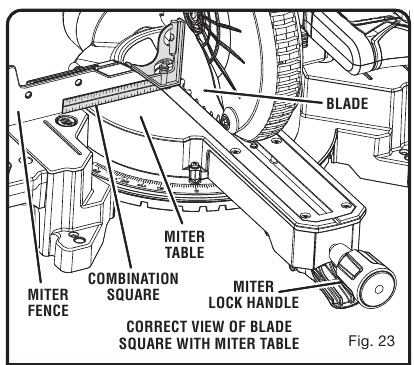

Zie Afbeeldingen 23 - 25.

• Verwijder de accu.
• Trek de zaagarm helemaal naar beneden en zet de vergrendelingspen vast om de zaagarm in transportstand te houden.
• Draai de verstekvergrendelingshendel ongeveer een halve slag los en knijp in de ontgrendelingshendel.
• Draai de verstektafel totdat de schaalindicator op de bedieningsarm op 0° staat.
• Laat de ontgrendelingshendel los, waardoor de positieve aanslag inkeping wordt ingeschakeld, en draai vervolgens de verstekvergrendelingsknop vast om de verstektafel vast te zetten.
• Draai de afschuiningvergrendelingsknop los en zet de zaagarm op 0° afschuining (zaagblad 90° op de verstektafel). Draai de afschuiningvergrendelingsknop vast.
• Plaats een combinatiemeter tegen de verstektafel en het vlakke deel van het zaagblad.
  OPMERKING: Zorg ervoor dat de meter contact maakt met het vlakke deel van het zaagblad, niet met de zaagtanden.
• Draai het zaagblad met de hand en controleer de uitlijning van het zaagblad op de tafel op verschillende punten.
• De rand van de meter en het zaagblad moeten parallel lopen, zoals weergegeven in afbeelding 23.

• Als de boven- of onderkant van het zaagblad wegdraait van de meter, zoals weergegeven in afbeeldingen 24 en 25, zijn aanpassingen nodig.

• Draai de afschuiningvergrendelingsknop los.

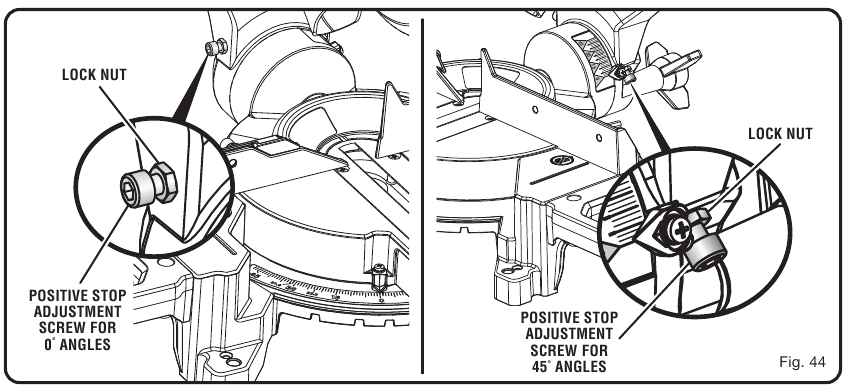

• Stel de afstelschroef van de positieve aanslag af om het zaagblad in lijn te brengen met de meter. Zie Positieve Aanslag Afstelling in het hoofdstuk Afstelling.
• Draai de afschuiningvergrendelingsknop vast. Controleer de uitlijning van het zaagblad op de tafel opnieuw.
  OPMERKING: De bovenstaande procedure kan worden gebruikt om de haaksheid van het zaagblad op de verstektafel te controleren bij zowel 0° als 45° hoeken.

Uw zaag heeft verschillende schaalindicatoren. Nadat de haaksheid is aangepast, kan het nodig zijn om de indicatorschroeven los te draaien en ze op nul te zetten. Zie Afbeeldingen 21 - 22.

WERKING

Sta niet toe dat vertrouwdheid met gereedschap u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geworpen, wat mogelijk ernstig letsel kan veroorzaken.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit gereedschap. Het gebruik van niet aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN
Dit product is uitsluitend ontworpen voor de onderstaande doeleinden:

• Hout en plastic dwarsdoorsnijden (snij geen metalen, keramiek of metselwerk.)
• Verstekken, verbindingen, enz. dwarsdoorsnijden voor fotolijsten, sierlijsten, deurkozijnen en fijn timmerwerk
• Afschuinen en samengesteld zagen
• Brede werkstukken dwarsdoorsnijden
  OPMERKING: Het meegeleverde zaagblad is geschikt voor de meeste houtzaagwerkzaamheden, maar voor fijne timmerwerkzaamheden of het zagen van plastic, gebruikt u een van de accessoirezaagbladen die verkrijgbaar zijn bij de RYOBI dealer.

Voordat u begint met zagen, klemt of bout u de afkort- en verstekzaag aan een werkbank vast. Bedien de verstekzaag nooit op de vloer of in een gehurkte positie. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Om ernstig persoonlijk letsel te voorkomen, draait u altijd de vergrendelhendel van het verstek en de vergrendelhendel van de afschuining stevig vast voordat u een zaagsnede maakt. Als u dit niet doet, kan de verstektafel of de zaagkop bewegen tijdens het maken van een zaagsnede.

Om ernstig persoonlijk letsel te voorkomen, houdt u uw handen buiten de 'geen handen'-zone, op minstens 100 mm van het zaagblad. Voer nooit zaagwerkzaamheden uit uit de vrije hand (zonder het werkstuk tegen de geleider te houden). Het zaagblad kan het werkstuk vastgrijpen als het wegglijdt of draait.
LET OP: Start de afkort- en verstekzaag niet zonder te controleren op interferentie tussen het zaagblad en de verstekgeleider, inclusief de gedeeltelijk verschuifbare verstekgeleider. Er kan schade aan het zaagblad ontstaan als het tijdens het gebruik van de zaag tegen de verstekgeleider stoot.

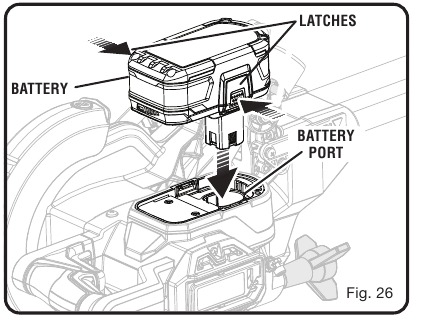

DE ACCU PLAATSEN/VERWIJDEREN
Zie figuur 26.

• Plaats de accu in de zaag. Lijn de verhoogde rib op de accu uit met de groef in de zaag.
• Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu is vastgezet in het gereedschap voordat u begint met de bediening.

Verwijder altijd de accu uit uw gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt, transporteert of wanneer u het niet gebruikt. Het verwijderen van de accu voorkomt onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.

• Zoek en druk op de vergrendelingen aan elke kant van de accu om de accu uit de zaag te halen.
• Verwijder de accu.

Raadpleeg de gebruikershandleidingen voor uw accu en oplader voor volledige laadinstructies.

ZAGEN MET UW AFKORT- EN VERSTEKZAAG

Wanneer u een werkklem of C-klem gebruikt om uw werkstuk vast te zetten, klemt u het werkstuk slechts aan één kant van het zaagblad vast. Het werkstuk moet aan één kant van het zaagblad vrij blijven om te voorkomen dat het zaagblad in het werkstuk vast komt te zitten. Het vastzetten van het werkstuk aan het zaagblad zal leiden tot het afslaan van de motor en terugslag. Deze situatie kan een ongeval veroorzaken met mogelijk ernstig persoonlijk letsel tot gevolg.

Verplaats het werkstuk NOOIT en breng geen aanpassingen aan de zaaghoek aan terwijl de zaag draait en het zaagblad roteert. Elke uitglijder kan leiden tot contact met het zaagblad, wat ernstig persoonlijk letsel kan veroorzaken.

Probeer geen smalle stukken te zagen met behulp van de schuiffunctie. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

NIET-SCHUIVENDE ZAGEN MAKEN

Draai de vergrendelknop van de schuif stevig vast bij het maken van niet-schuivende zaagsneden. Als u de knop niet vastdraait, kan de zaagkop bewegen tijdens het zagen.

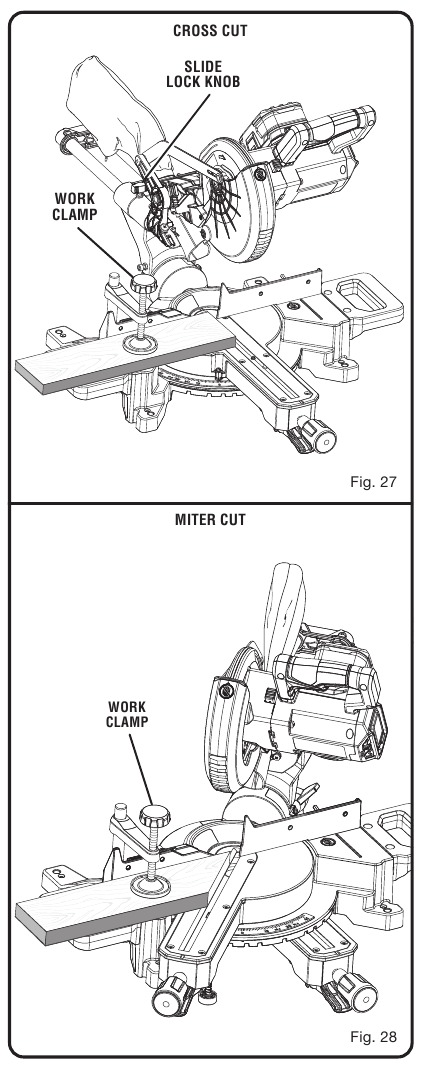

VERSTEK ZAGEN/DWARS ZAGEN
Zie figuren 27 - 28.
Een dwarsdoorsnede wordt gemaakt door over de nerf van het werkstuk te zagen. Een rechte dwarsdoorsnede wordt gemaakt met de verstektafel ingesteld op de 0° positie. Vertekende dwarsdoorsneden worden gemaakt met de verstektafel ingesteld op een andere hoek dan 0°.
OPMERKING: Het kan nodig zijn om de gedeeltelijk verschuifbare verstekgeleider aan te passen om een goede speling te garanderen voordat u de zaagsnede maakt.

• Schuif de zaagkop naar de meest achterwaartse positie en draai de vergrendelknop van de schuif stevig vast.
• Breng de zaagarm omhoog tot zijn volledige hoogte.
• Draai de vergrendelhendel van het verstek ongeveer een halve slag los en knijp in de ontgrendelingshendel van de pal.
• Draai de bedieningsarm totdat de aanwijzer is uitgelijnd met de gewenste hoek op de verstekschaal.
• Laat de ontgrendelingshendel van de pal los en draai vervolgens de vergrendelknop van het verstek vast om de verstektafel vast te zetten.
  OPMERKING: U kunt snel 0°, 15°, 22-1/2°, 31,6° en 45° links of rechts lokaliseren door de ontgrendelingshendel van de pal los te laten terwijl u de bedieningsarm draait. De bedieningsarm zal zichzelf in een van de vaste stopinkepingen plaatsen, die zich in de basis van de verstektafel bevinden.
• Plaats het werkstuk plat op de verstektafel met een rand stevig tegen de geleider. Als het bord kromgetrokken is, plaatst u de bolle kant tegen de geleider. Als de concave rand van een bord tegen de geleider wordt geplaatst, kan het bord aan het einde van de zaagsnede op het zaagblad inklappen, waardoor het zaagblad vastloopt. Zie figuren 41 - 42.
• Wanneer u lange stukken hout of sierlijsten zaagt, ondersteunt u het andere uiteinde van het materiaal met een rollenstandaard of met een werkoppervlak dat gelijk is met de zaagtafel. Zie figuur 32.
• Laat het zaagblad zakken en lijn de zaaglijn op het werkstuk uit met de rand van het zaagblad of de schaduw van het zaagblad.
• Pak het materiaal stevig vast met één hand en zet het vast tegen de geleider. Gebruik indien mogelijk de werkklem of een C-klem om het werkstuk vast te zetten.
• Voordat u de zaag inschakelt, voert u een droge test uit van het zagen om er zeker van te zijn dat er geen problemen zullen optreden wanneer de zaagsnede wordt gemaakt.
• Pak de zaaghandgreep stevig vast. Druk de vergrendelingshendel van de trekker in en knijp in de schakeltrekker. Wacht enkele seconden totdat het zaagblad zijn maximale snelheid heeft bereikt.
• Laat het zaagblad langzaam in en door het werkstuk zakken.
• Laat de schakeltrekker los en laat het zaagblad stoppen met draaien voordat u het zaagblad uit het werkstuk haalt en het werkstuk van de verstektafel verwijdert.

AFSCHUINEN
Zie figuur 29.
Een afschuining wordt gemaakt door over de nerf van het werkstuk te zagen met het zaagblad in een hoek ten opzichte van het werkstuk. Een rechte afschuining wordt gemaakt met de verstektafel ingesteld op de nulgradenpositie en het zaagblad ingesteld op een hoek tussen 0° en 45°.
OPMERKING: Het kan nodig zijn om de gedeeltelijk verschuifbare verstekgeleider aan te passen om een goede speling te garanderen voordat u de zaagsnede maakt.

• Schuif de zaagkop naar de meest achterwaartse positie en draai de vergrendelknop van de schuif stevig vast.
• Trek de vergrendelpen eruit en breng de zaagarm omhoog tot zijn volledige hoogte.
• Draai de vergrendelhendel van het verstek ongeveer een halve slag los en knijp in de ontgrendelingshendel van de pal.
• Draai de bedieningsarm totdat de schaalindicator op 0° staat.
• Laat de ontgrendelingshendel van de pal los, waardoor de vaste stopinkeping wordt ingeschakeld, en draai vervolgens de vergrendelknop van het verstek vast om de verstektafel vast te zetten.
  OPMERKING: U kunt snel 0°, 15°, 22-1/2°, 31,6° en 45° links of rechts lokaliseren door de ontgrendelingshendel van de pal los te laten terwijl u de bedieningsarm draait. De bedieningsarm zal zichzelf in een van de vaste stopinkepingen plaatsen, die zich in de basis van de verstektafel bevinden.

• Draai de vergrendelknop van de afschuining los en verplaats de zaagarm naar de gewenste afschuinhoek.
• Afschuinhoeken kunnen worden ingesteld van 0° tot 45°.
• Lijn het aanwijspunt uit voor de gewenste hoek.
• Zodra de zaagarm op de gewenste hoek is ingesteld, draait u de vergrendelknop van de afschuining stevig vast.
• Plaats het werkstuk plat op de verstektafel met een rand stevig tegen de geleider. Als het bord kromgetrokken is, plaatst u de bolle kant tegen de geleider. Als de concave rand van een bord tegen de geleider wordt geplaatst, kan het bord aan het einde van de zaagsnede op het zaagblad inklappen, waardoor het zaagblad vastloopt. Zie figuren 40 - 41.
• Wanneer u lange stukken hout of sierlijsten zaagt, ondersteunt u het andere uiteinde van het materiaal met een rollenstandaard of met een werkoppervlak dat gelijk is met de zaagtafel. Zie figuur 32.
• Laat het zaagblad zakken en lijn de zaaglijn op het werkstuk uit met de rand van het zaagblad of de schaduw van het zaagblad.
• Pak het materiaal stevig vast met één hand en zet het vast tegen de geleider. Gebruik de optionele werkklem of een C-klem om het werkstuk indien mogelijk vast te zetten.
• Voordat u de zaag inschakelt, voert u een droge test uit van het zagen, alleen om er zeker van te zijn dat er geen problemen zullen optreden wanneer de zaagsnede wordt gemaakt.
• Pak de zaaghandgreep stevig vast. Druk de vergrendelingshendel van de trekker in en knijp in de schakeltrekker. Wacht enkele seconden totdat het zaagblad zijn maximale snelheid heeft bereikt.
• Laat het zaagblad langzaam in en door het werkstuk zakken.
• Laat de schakeltrekker los en laat het zaagblad stoppen met draaien voordat u het zaagblad uit het werkstuk haalt. Wacht tot de elektrische rem het zaagblad stopt met draaien voordat u het werkstuk van de verstektafel verwijdert.

VERBINDINGSMITERZAAGSNEDE MAKEN
Zie Afbeeldingen 30 - 31.
Een verbindingsmiterzaagsnede is een snede die tegelijkertijd wordt gemaakt met een verstekhoek en een afschuinhoek. Dit type snede wordt gebruikt om fotolijsten te maken, lijsten te snijden, dozen met hellende zijden te maken en voor bepaalde dakspanten. Om dit type snede te maken, moet de bedieningsarm op de verstektafel in de juiste hoek worden gedraaid en de zaagarm moet in de juiste afschuinhoek worden gekanteld. Wees altijd voorzichtig bij het maken van verbindingsmiteropstellingen vanwege de interactie van de twee hoekinstellingen. Aanpassingen van verstek- en afschuinhoeken zijn onderling afhankelijk. Elke keer dat u de verstekinstelling aanpast, verandert u het effect van de afschuinstelling. En elke keer dat u de afschuinstelling aanpast, verandert u het effect van de verstekinstelling. Er kunnen meerdere instellingen nodig zijn om de gewenste snede te verkrijgen. De eerste hoekinstelling moet worden gecontroleerd na het instellen van de tweede hoek, aangezien het aanpassen van de tweede hoek de eerste beïnvloedt. Zodra de twee juiste instellingen voor een bepaalde snede zijn verkregen, maak dan altijd een testsnede in afvalmateriaal voordat u een definitieve snede in goed materiaal maakt.
OPMERKING: Het kan nodig zijn om de gedeeltelijke schuifbare verstekgeleider aan te passen om de juiste speling te garanderen voordat u de snede maakt.

• Schuif de zaagkop naar de meest achterste positie en draai de schuifvergrendelingsknop stevig vast.
• Trek de borgpen eruit en til de zaagarm omhoog tot zijn volledige hoogte.
• Draai de verstekvergrendelingshendel ongeveer een halve slag los en knijp in de palontgrendelingshendel.
• Draai de bedieningsarm totdat de aanwijzer is uitgelijnd met de gewenste hoek op de verstekschaal.
• Laat de palontgrendelingshendel los en draai vervolgens de verstekvergrendelingsknop vast om de verstektafel vast te zetten.
• Draai de afschuifvergrendelingsknop los en beweeg de zaagarm naar links naar de gewenste afschuinhoek.
• Afschuinhoeken kunnen worden ingesteld van 0° tot 45°.
• Zodra de zaagarm in de gewenste hoek is geplaatst, draait u de afschuifvergrendelingsknop stevig vast.
• Controleer de verstekhoekinstelling opnieuw. Maak een testsnede in afvalmateriaal.
• Plaats het werkstuk plat op de verstektafel met één rand stevig tegen de geleider. Als de plank krom is, plaats dan de bolle kant tegen de geleider. Als de concave rand van een plank aan het einde van de snede op het zaagblad kan inklappen, waardoor het zaagblad vast komt te zitten. Zie Afbeeldingen 40 - 41.
• Wanneer u lange stukken hout of lijstwerk snijdt, ondersteunt u het tegenoverliggende uiteinde van het materiaal met een rollenstandaard of met een werkoppervlak dat gelijk ligt met de zaagtafel. Zie Afbeelding 32.
• Laat het zaagblad zakken en lijn de snijlijn op het werkstuk uit met de rand van het zaagblad of de zaagbladafschaduwing.
• Grijp het materiaal stevig met één hand vast en zet het vast tegen de geleider. Gebruik indien mogelijk de optionele werkstuk klem of een C-klem om het werkstuk vast te zetten.
• Voordat u de zaag inschakelt, voert u een droge run uit van de snijbewerking om er zeker van te zijn dat er geen problemen zullen optreden wanneer de snede wordt gemaakt.
• Pak de zaaghendel stevig vast. Druk de triggervergrendelingshendel in en knijp in de schakelaar trekker. Wacht enkele seconden totdat het zaagblad de maximale snelheid heeft bereikt.
• Laat het zaagblad langzaam in en door het werkstuk zakken.
• Laat de schakelaar trekker los en wacht tot het zaagblad is gestopt met draaien voordat u het zaagblad uit het werkstuk haalt. Wacht tot de elektrische rem het zaagblad stopt met draaien voordat u het werkstuk van de verstektafel verwijdert.

LANGE WERKSTUKKEN ONDERSTEUNEN
Zie Afbeelding 32.
Lange werkstukken hebben extra steunen nodig. Steunen moeten langs het werkstuk worden geplaatst, zodat het niet doorzakt. De steun moet ervoor zorgen dat het werkstuk plat op de basis van de zaag en de werktafel ligt tijdens het zagen. Gebruik de optionele werkstuk klem of een C-klem om het werkstuk vast te zetten.


Maak nooit een snede door de zaag naar u toe te trekken, omdat het zaagblad bovenop het werkstuk kan klimmen en naar u toe kan komen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

SCHUIFSNEDE MAKEN
Zie Afbeeldingen 33 - 34.
De schuiffunctie snijdt werkstukken tot 1-1/2 inch dik en 9-1/4 inch breed. Met de zaag uitgeschakeld, trekt u de zaagarm naar voren. Schakel de zaag in (laat het zaagblad de maximale snelheid bereiken), duw het zaagblad naar beneden in het werkstuk en vervolgens terug naar de achterkant van de zaag om een snede te maken. Snijdt worden gemaakt door het zaagblad van u af te duwen en naar de afschuifschaal aan de achterkant van de zaag te duwen, en te stoppen wanneer de volledige achterste positie na elke snede is bereikt. Wanneer de zaag draait (ingeschakeld), trek het zaagblad NOOIT naar u toe of naar de voorkant van de zaag.

• Breng de zaagarm omhoog tot zijn volledige hoogte.
• Plaats het werkstuk plat op de verstektafel met één rand stevig tegen de geleider. Als de plank krom is, plaats dan de bolle kant tegen de geleider. Als de concave rand van een plank tegen de geleider wordt geplaatst, kan de plank aan het einde van de snede op het zaagblad inklappen, waardoor het zaagblad vast komt te zitten. Zie Afbeeldingen 41 - 42.
• Wanneer u lange stukken hout of lijstwerk snijdt, ondersteunt u het tegenoverliggende uiteinde van het materiaal met een rollenstandaard of met een werkoppervlak dat gelijk ligt met de zaagtafel. Zie Afbeelding 32.
• Laat het zaagblad zakken en lijn de snijlijn op het werkstuk uit met de rand van het zaagblad of de zaagbladafschaduwing.
• Draai de schuifvergrendelingsknop los door de knop tegen de klok in te draaien.
• Grijp het materiaal stevig met één hand vast en zet het vast tegen de geleider. Gebruik indien mogelijk de werkstuk klem of een C-klem om het werkstuk vast te zetten.
• Voordat u de zaag inschakelt, voert u een droge run uit van de snijbewerking om er zeker van te zijn dat er geen problemen zullen optreden wanneer de snede wordt gemaakt.
• Met de zaag uitgeschakeld, pakt u de zaaghendel stevig vast en trekt u de zaag naar voren totdat de zaagdoorn (het midden van het zaagblad) zich boven de voorkant van het werkstuk bevindt of totdat de zaag volledig is uitgeschoven.
• Druk de triggervergrendelingshendel in en knijp in de schakelaar trekker. Wacht enkele seconden totdat het zaagblad de maximale snelheid heeft bereikt.
• Laat het zaagblad langzaam in en door de voorkant van het werkstuk zakken.
• Duw de zaaghendel van u af en naar de afschuifschaal aan de achterkant van de zaag.
• Laat de schakelaar trekker los en wacht tot het zaagblad is gestopt met draaien voordat u het zaagblad uit het werkstuk haalt en het werkstuk van de verstektafel verwijdert.

OPMERKING: Een dwarssnede (cross cut) wordt gemaakt door dwars op de nerf van het werkstuk te snijden. Een rechte dwarssnede wordt gemaakt met de verstektafel in de 0°-positie. Verstekdwarssneden worden gemaakt met de verstektafel in een andere hoek dan 0°.

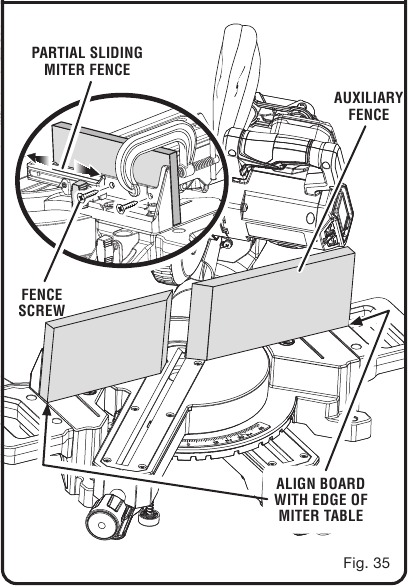

HET MAKEN VAN EEN HULPGELEIDER
Zie Afbeelding 35.
Afhankelijk van de grootte en positie van het werkstuk, kunnen bepaalde ongebruikelijke sneden baat hebben bij de extra steun die kan worden geboden door een hulpgeleider. De gaten in de verstekgeleider worden gebruikt om een hulpgeleider op zijn plaats te bevestigen.
OPMERKING: De hulpgeleider kan alleen worden gebruikt wanneer de afschuining is ingesteld op 0°. Bij het maken van een afschuining MOET de hulpgeleider worden verwijderd.

Om de hulpgeleider aan de zaag te bevestigen:

• Draai de geleiderschroef los en verplaats de gedeeltelijke schuifbare verstekgeleider naar het zaagblad toe, zodat beide gaten zichtbaar zijn.
• Plaats een stuk hout van 10 inch lang tegen de verstekgeleider en uitgelijnd met de linkerrand van de verstektafel.
  OPMERKING: De juiste hoogte en dikte van de geleider is afhankelijk van de verstekhoek en het materiaal dat wordt gesneden.
• Klem het hout stevig tegen de geleider en draai houtschroeven van de achterkant van de geleider door de twee gaten in de hulpgeleider. Boor indien nodig eerst een geleidegat in het hout om splijten te voorkomen. Verwijder de klem als u klaar bent.
  OPMERKING: Zorg ervoor dat de schroeven die u gebruikt om de hulpgeleider te bevestigen niet door de voorkant van de geleider steken, een platte kop hebben om een onbeperkte beweging van de gedeeltelijke schuifbare verstekgeleider mogelijk te maken, en dat de lengte van de schroeven ze niet in het pad van het zaagblad brengt in een willekeurige hoek.
• Zet de gedeeltelijke schuifbare verstekgeleider terug in de uitgangspositie, zodat deze zich niet langer in het pad van het zaagblad bevindt.
• Maak een volledige linker versteksnede door de hulpgeleider.
  OPMERKING: Controleer op interferentie tussen de hulpgeleider en de onderste zaagbladbeschermer. Corrigeer eventuele interferentie voordat u verdergaat.
• Herhaal de stappen met de tweede plank door deze uit te lijnen met de rechterkant van de verstektafel en een volledige rechter versteksnede door de hulpgeleider te maken.

VERBINDINGSHOEKVERSTEKKEN ZAGEN (CUTTING COMPOUND MITERS)
Om te helpen bij het maken van de juiste instellingen, is de onderstaande tabel met instellingen voor samengestelde hoeken verstrekt. Aangezien verstekken met samengestelde hoeken het moeilijkst nauwkeurig te verkrijgen zijn, moeten proefsneden worden gemaakt in afvalmateriaal en moet er goed worden nagedacht en gepland voordat de vereiste snede wordt gemaakt.

HELLING VAN ZIJKANT (PITCH OF SIDE)	AANTAL ZIJDEN (NUMBER OF SIDES)
	4	5	6	7	8	9	10
0°	M- 45.00° B- 0.00°	M- 36.00° B- 0.00°	M- 30.00° B- 0.00°	M- 25.71° B- 0.00°	M- 22.50° B- 0.00°	M- 20.00° B- 0.00°	M- 18.00° B- 0.00°
5°	M- 44.89° B- 3.53°	M- 35.90° B- 2.94°	M- 29.91° B- 2.50°	M- 25.63° B- 2.17°	M- 22.42° B- 1.91°	M- 19.93° B- 1.71°	M- 17.94° B- 1.54°
10°	M- 44.56° B- 7.05°	M- 35.58° B- 5.86°	M- 29.62° B- 4.98°	M- 25.37° B- 4.32°	M- 22.19° B- 3.81°	M- 19.72° B- 3.40°	M- 17.74° B- 3.08°
15°	M- 44.01° B- 10.55°	M- 35.06° B- 8.75°	M- 29.15° B- 7.44°	M- 24.95° B- 6.45°	M- 21.81° B- 5.68°	M- 19.37° B- 5.08°	M- 17.42° B- 4.59°
20°	M- 43.22° B- 14.00°	M- 34.32° B- 11.60°	M- 28.48° B- 9.85°	M- 24.35° B- 8.53°	M- 21.27° B- 7.52°	M- 18.88° B- 6.72°	M- 16.98° B- 6.07°
25°	M- 42.19° B- 17.39°	M- 33.36° B- 14.38°	M- 27.62° B- 12.20°	M- 23.56° B- 10.57°	M- 20.58° B- 9.31°	M- 18.26° B- 8.31°	M- 16.41° B- 7.50°
30°	M- 40.89° B- 20.70°	M- 32.18° B- 17.09°	M- 26.57° B- 14.48°	M- 22.64° B- 12.53°	M- 19.73° B- 11.03°	M- 17.50° B- 9.85°	M- 15.72° B- 8.89°
35°	M- 39.32° B- 23.93°	M- 30.76° B- 19.70°	M- 25.31° B- 16.67°	M- 21.53° B- 14.41°	M- 18.74° B- 12.68°	M- 16.60° B- 11.31°	M- 14.90° B- 10.21°
40°	M- 37.45° B- 27.03°	M- 29.10° B- 22.20°	M- 23.86° B- 18.75°	M- 20.25° B- 16.19°	M- 17.60° B- 14.24°	M- 15.58° B- 12.70°	M- 13.98° B- 11.46°
45°	M- 35.26° B- 30.00°	M- 27.19° B- 24.56°	M- 22.21° B- 20.70°	M- 18.80° B- 17.87°	M- 16.32° B- 15.70°	M- 14.43° B- 14.00°	M- 12.94° B- 12.62°
50°	M- 32.73° B- 32.80°	M- 25.03° B- 26.76°	M- 20.36° B- 22.52°	M- 17.20° B- 19.41°	M- 14.91° B- 17.05°	M- 13.17° B- 15.19°	M- 11.80° B- 13.69°
55°	M- 29.84° B- 35.40°	M- 22.62° B- 28.78°	M- 18.32° B- 24.18°	M- 15.44° B- 20.82°	M- 13.36° B- 18.27°	M- 11.79° B- 16.27°	M- 10.56° B- 14.66°
60°	M- 26.57° B- 37.76°	M- 19.96° B- 30.60°	M- 16.10° B- 25.66°	M- 13.54° B- 22.07°	M- 11.70° B- 19.35°	M- 10.31° B- 17.23°	M- 9.23° B- 15.52°
65°	M- 22.91° B- 39.86°	M- 17.07° B- 32.19°	M- 13.71° B- 26.95°	M- 11.50° B- 23.16°	M- 9.93° B- 20.29°	M- 8.74° B- 18.06°	M- 7.82° B -16.26°
70°	M- 18.88° B- 41.64°	M- 13.95° B- 33.53°	M- 11.17° B- 28.02°	M- 9.35° B- 24.06°	M- 8.06° B- 21.08°	M- 7.10° B- 18.75°	M- 6.34° B- 16.88°
75°	M- 14.51° B- 43.08°	M- 10.65° B- 34.59°	M- 8.50° B- 28.88°	M- 7.10° B- 24.78°	M- 6.12° B- 21.69°	M- 5.38° B- 19.29°	M- 4.81° B- 17.37°
80°	M- 9.85° B- 44.14°	M- 7.19° B- 35.37°	M- 5.73° B- 29.50°	M- 4.78° B- 25.30°	M- 4.11° B- 22.14°	M- 3.62° B- 19.68°	M- 3.23° B- 17.72°
85°	M- 4.98° B- 44.78°	M- 3.62° B- 35.84°	M- 2.88° B- 29.87°	M- 2.40° B- 25.61°	M- 2.07° B- 22.41°	M- 1.82° B- 19.92°	M- 1.62° B- 17.93°
90°	M- 0.00° B- 45.00°	M- 0.00° B- 36.00°	M- 0.00° B- 30.00°	M- 0.00° B- 25.71°	M- 0.00° B- 22.50°	M- 0.00° B- 20.00°	M- 0.00° B- 18.00°

Elke B (Schuinte) en M (Verstek) instelling wordt gegeven tot de dichtstbijzijnde 0.005°. (Each B (Bevel) and M (Miter) Setting is Given to the Closest 0.005°.)
VERSTEKHOEK INSTELLINGEN VOOR POPULAIRE STRUCTUREN (COMPOUND-ANGLE SETTINGS FOR POPULAR STRUCTURES)

SIERLIJST ZAGEN (CUTTING CROWN MOLDING)
De verstekzaag met samengestelde hoek levert uitstekend werk bij het zagen van sierlijsten. Over het algemeen leveren verstekzagen met samengestelde hoek beter werk bij het zagen van sierlijsten dan enig ander gemaakt gereedschap. (In general, compound miter saws do a better job of cutting crown molding than any other tool made.)
Om goed te passen, moet een sierlijst uiterst nauwkeurig in verstek worden gezaagd. (In order to fit properly, crown molding must be compound mitered with extreme accuracy.)
De twee contactoppervlakken op een stuk sierlijst die plat tegen het plafond en de muur van een kamer passen, bevinden zich in hoeken die, bij elkaar opgeteld, precies 90° zijn. (The two contact surfaces on a piece of crown molding that fit flat against the ceiling and the wall of a room are at angles that, when added together, equal exactly 90°.) De meeste sierlijsten hebben een bovenste achterhoek (het gedeelte dat plat tegen het plafond past) van 52° en een onderste achterhoek (het gedeelte dat plat tegen de muur past) van 38°. (Most crown molding has a top rear angle (the section that fits flat against the ceiling) of 52° and a bottom rear angle (the section that fits flat against the wall) of 38°.)

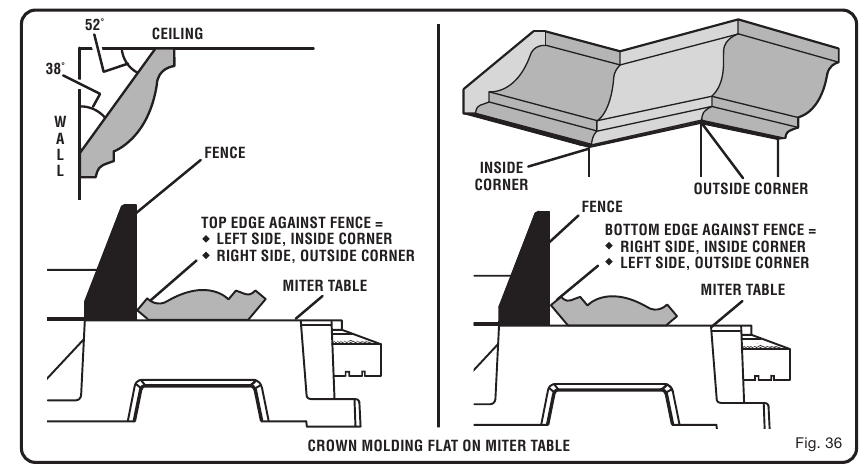

LIJSTWERK PLAT OP DE VERSTEKTAFEL LEGGEN (LAYING MOLDING FLAT ON THE MITER TABLE)
Zie Figuur 36.
Om deze methode te gebruiken voor het nauwkeurig zagen van kroonlijst voor een 90° binnen- of buitenhoek, legt u het lijstwerk met de brede achterkant plat op de verstektafel en tegen de geleider.
Wanneer u de afschuining- en verstekhoeken instelt voor samengestelde verstekken, onthoud dan dat de instellingen onderling afhankelijk zijn; het veranderen van de ene hoek verandert ook de andere hoek.
Houd er rekening mee dat de hoeken voor kroonlijst zeer precies zijn en moeilijk in te stellen. Aangezien deze hoeken zeer gemakkelijk kunnen verschuiven, moeten alle instellingen eerst worden getest op reststukken lijstwerk. Ook hebben de meeste muren geen hoeken van exact 90°; daarom moet u uw instellingen verfijnen.
Bij het zagen van kroonlijst met deze methode moet de afschuinhoek worden ingesteld op 33,85°. De verstekhoek moet worden ingesteld op 31,6° naar rechts of links, afhankelijk van de gewenste zaagsnede voor de toepassing. Zie de onderstaande tabel voor de juiste hoekinstellingen en de juiste positionering van de kroonlijst op de verstektafel. De instellingen in de onderstaande tabel kunnen worden gebruikt voor het zagen van alle standaard (U.S.) kroonlijsten met hoeken van 52° en 38°. De kroonlijst wordt plat op de verstektafel geplaatst met behulp van de samengestelde functies van uw verstekzaag.

Instelling Afschuinhoek (Bevel Angle Setting)	Type Zaagsnede (Type of Cut)
33.85°	Linkerkant, binnenhoek (Left side, inside corner) Bovenrand van het lijstwerk tegen de geleider Verstektafel ingesteld op rechts 31.62° Bewaar het linkeruiteinde van de zaagsnede
33.85°	Rechterkant, binnenhoek (Right side, inside corner) Onderrand van het lijstwerk tegen de geleider Verstektafel ingesteld op links 31.62° Bewaar het linkeruiteinde van de zaagsnede
33.85°	Linkerkant, buitenhoek (Left side, outside corner) Onderrand van het lijstwerk tegen de geleider Verstektafel ingesteld op links 31.62° Bewaar het rechteruiteinde van de zaagsnede
33.85°	Rechterkant, buitenhoek (Right side, outside corner) Bovenrand van het lijstwerk tegen de geleider Verstektafel ingesteld op rechts 31.62° Bewaar het rechteruiteinde van de zaagsnede

KROONLIJST NESTEN TEGEN DE VERSTEKGELEIDER (NESTING CROWN MOLDING AGAINST THE MITER FENCE)
Zie Figuur 37 - 39.
OPMERKING (NOTE): Deze zaagmethode is voor kroonlijst tot 3-3/8 inch hoog, bij gebruik van een hulpgeleider. Probeer geen lijstwerk te zagen dat groter is dan 3-3/8 inch hoog.
OPMERKING (NOTE): Het kan nodig zijn om de gedeeltelijk verschuifbare verstekgeleider aan te passen om voldoende speling te garanderen voordat u de zaagsnede maakt.

• Monteer en bevestig de hulpgeleider zoals weergegeven in figuur 34.
• Draai de schuifvergrendelknop los.
• Schuif de zaag naar voren of naar achteren om de pijl op de kroonindicator uit te lijnen met de pijl op de draaipuntenheid en draai vervolgens de schuifvergrendelknop stevig vast.
• Stel de afschuinhoek in op 0° en de verstekhoek op 45° naar links of rechts. (Voor het maken van hoeken van 90°.)
• Nest en zet de kroonlijst vast tegen de hulpgeleider met behulp van een veerbelaste klem en houd de kroonlijst stevig vast.
• Voer, voordat u de zaag inschakelt, een droge test uit van de zaagbewerking om er zeker van te zijn dat er geen problemen zullen optreden wanneer de zaagsnede wordt gemaakt.
• Pak de zaaghendel stevig vast. Druk de triggervergrendelhendel in en knijp in de schakeltrigger. Wacht enkele seconden totdat het zaagblad de maximale snelheid heeft bereikt.
• Laat het zaagblad langzaam in en door de kroonlijst zakken.

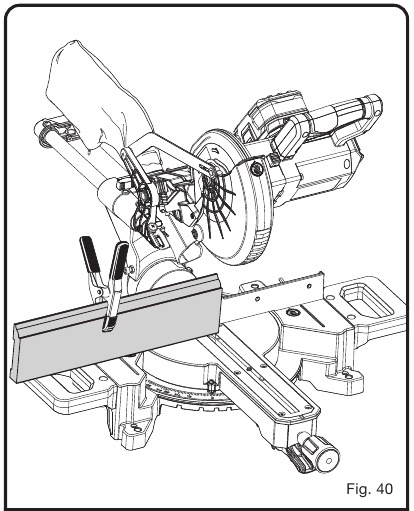

PLINT VERTICAAL ZAGEN TEGEN DE VERSTEKGELEIDER (VERTICALLY CUTTING BASE MOLDING AGAINST THE MITER FENCE)
Zie Figuur 40.
OPMERKING (NOTE): Het kan nodig zijn om de gedeeltelijk verschuifbare verstekgeleider aan te passen om voldoende speling te garanderen voordat u de zaagsnede maakt.

• Stel de afschuinhoek in op 0° en de verstekhoek op 45° naar links of rechts. (Voor het maken van hoeken van 90°.)
• Plaats en zet de plint verticaal tegen de geleider met behulp van een veerbelaste klem en houd de plint stevig vast.
  OPMERKING (NOTE): Om interferentie tussen de plint en de motor te voorkomen, mag de plint niet meer dan een halve inch over de keelplaat worden geplaatst bij het zagen of bijsnijden van plinten onder een hoek van 45° rechts.
• Voer, voordat u de zaag inschakelt, een droge test uit van de zaagbewerking om er zeker van te zijn dat er geen problemen zullen optreden wanneer de zaagsnede wordt gemaakt.
• Pak de zaaghendel stevig vast. Druk de triggervergrendelhendel in en knijp in de schakeltrigger. Wacht enkele seconden totdat het zaagblad de maximale snelheid heeft bereikt.
• Laat het zaagblad langzaam in en door de plint zakken.

VERVORMDE MATERIALEN ZAGEN (CUTTING WARPED MATERIAL)
Zie Figuren 41 - 42.
Zorg er bij het zagen van vervormd materiaal altijd voor dat het op de verstektafel is geplaatst met de bolle kant tegen de geleider, zoals weergegeven in figuur 41.
Als het vervormde materiaal op de verkeerde manier is geplaatst, zoals weergegeven in figuur 42, zal het zaagblad klem komen te zitten aan het einde van de zaagsnede.

Om terugslag en ernstig persoonlijk letsel te voorkomen, mag u de concave rand van gebogen of vervormd materiaal nooit tegen de geleider plaatsen.



Om terugslag en ernstig persoonlijk letsel te voorkomen, mag u de concave rand van gebogen of vervormd materiaal nooit tegen de geleider plaatsen.

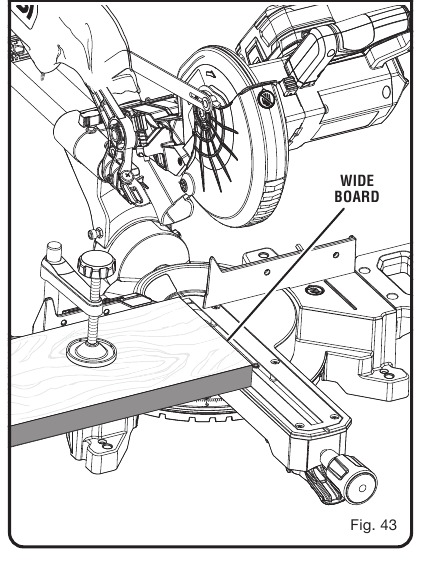

BREDE WERKSTUKKEN VASTKLEMMEN (CLAMPING WIDE WORKPIECES)
Zie Figuur 43.
Bij het zagen van brede werkstukken, zoals nominale 2 inch x 6 inch, moeten planken worden vastgeklemd met een werkklem, zoals weergegeven in figuur 43.

AANPASSINGEN

Voordat u aanpassingen uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de stroomvoorziening. Het negeren van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

De verstekzaag is in de fabriek afgesteld voor het maken van nauwkeurige zaagsneden. Het is echter mogelijk dat sommige onderdelen tijdens het transport zijn verschoven. Na verloop van tijd zal waarschijnlijk een nieuwe afstelling nodig zijn als gevolg van slijtage. Controleer na het uitpakken van de zaag de volgende aanpassingen voordat u de zaag gaat gebruiken. Voer de nodige aanpassingen uit en controleer regelmatig de uitlijning van de onderdelen om er zeker van te zijn dat de zaag nauwkeurig zaagt.

SCHARNIRAANPASSINGEN
OPMERKING: Deze aanpassingen zijn in de fabriek gedaan en vereisen normaal gesproken geen nieuwe aanpassing.

VERSTELSCHERNIERAANPASSING

• De zaagarm moet volledig vanzelf in de bovenste positie komen.
• Als de zaagarm niet vanzelf omhoog komt of als er speling is in de scharnierverbindingen, laat de zaag dan repareren bij uw dichtstbijzijnde ERKEND SERVICE CENTER.

DE HELLINGSSCHARNIER AANPASSEN

• De verstekzaag moet gemakkelijk kunnen hellen door de hellingsvergrendelingsknop los te draaien en de zaag te kantelen.
• Als de beweging stroef is of als er speling is in het scharnier, laat de zaag dan repareren bij uw dichtstbijzijnde ERKEND SERVICE CENTER.

AANPASSINGEN POSITIEVE STOP
Zie Figuur 44.
OPMERKING: Deze aanpassingen zijn in de fabriek gedaan en vereisen normaal gesproken geen nieuwe aanpassing.

Aanpassen:

• Verwijder de accu.
• Draai de hellingsvergrendelingsknop los door de knop tegen de klok in te draaien.
• Zorg ervoor dat het zaagblad haaks op de verstektafel staat, zoals beschreven in het hoofdstuk Montage van deze handleiding.
• Als het zaagblad niet haaks staat, zet dan de borgmoer vast en draai de stelschroef van de vaste aanslag losser of vaster met behulp van de meegeleverde bladschlüssel (bladschlüssel).
• Draai de hellingsvergrendelingsknop weer vast. Controleer de uitlijning van het zaagblad op de tafel opnieuw.
  OPMERKING: De bovenstaande procedure kan worden gebruikt om de haaksheid van het zaagblad op de verstektafel te controleren bij zowel 0° als 45° hoeken.

Uw zaag heeft verschillende schaalindicatoren. Nadat de haaksheid is aangepast, kan het nodig zijn om de indicatorschroeven los te draaien en ze op nul te zetten. Zie Figuren 20 - 21.

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.

Draag altijd een veiligheidsbril met zijbescherming die voldoet aan ANSI Z87.1 tijdens het gebruik van het product. Als het werk stoffig is, draag dan ook een stofmasker.

Voordat u aanpassingen uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de stroomvoorziening. Het negeren van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

ALGEMEEN ONDERHOUD
Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, koolstofstof, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op petroleumbasis, kruipolie, enz. nooit in contact komen met plastic onderdelen. Ze bevatten chemicaliën die plastic kunnen beschadigen, verzwakken of vernietigen.
Elektrisch gereedschap dat wordt gebruikt op glasvezelmateriaal, gipsplaten, plamuur of pleister is onderhevig aan versnelde slijtage en mogelijke voortijdige uitval, omdat de glasvezelchips en slijpsel zeer schurend zijn voor lagers, borstels, commutatoren, enz. Daarom raden we het gebruik van dit gereedschap niet aan voor langdurig werk aan dit soort materialen. Als u echter met een van deze materialen werkt, is het uiterst belangrijk om het gereedschap met perslucht te reinigen.

SMERING
Alle lagers in dit gereedschap zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het apparaat onder normale bedrijfsomstandigheden. Daarom is verder smeren niet nodig.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ryobi PBT01B - RADIALE VERSTEKZAAG Handleiding

Beschikbare talen
