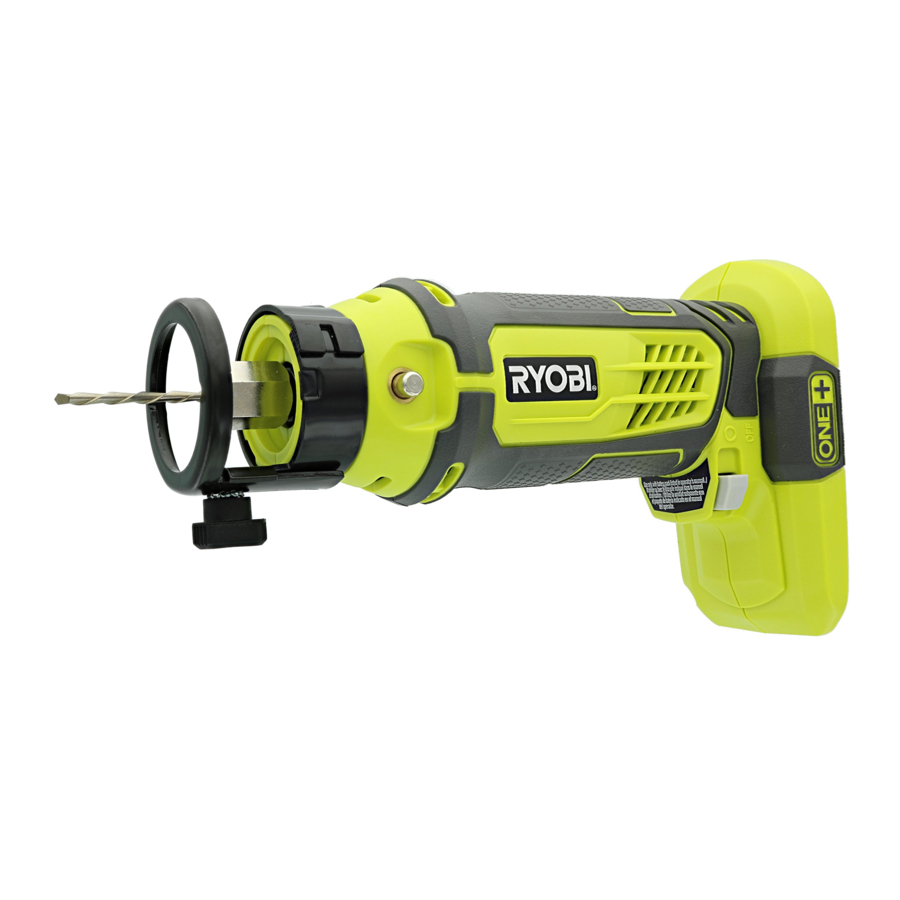

Ryobi P531 - 18 VOLT SPEED SAW Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

VEILIGHEID VAN HET WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in explosieve atmosferen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
• Gebruik dit product alleen met batterijen en opladers die vermeld staan ​​in het correlatie-supplement 987000-432 voor gereedschap/apparaat/batterijpakket/oplader.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmasker, antislip veiligheidsschoenen, harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of -sleutel voordat u het elektrisch gereedschap aanzet. Een sleutel of een sleutel die aan een roterend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Draag geen losse kleding of sieraden. Houd lang haar in bedwang. Losse kleding, sieraden of lang haar kunnen in ventilatieopeningen worden gezogen.
• Niet gebruiken op een ladder of onstabiele ondergrond. Een stabiele basis op een stevige ondergrond zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.

GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het onbedoeld starten van het elektrisch gereedschap.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

• Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor het ene type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijpolen kan brandwonden of brand veroorzaken.
• Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden gespoten; Vermijd contact. Spoel af met water als er per ongeluk contact is. Zoek bovendien medische hulp als vloeistof in de ogen komt. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

ONDERHOUD

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
• Gebruik bij het onderhoud van een elektrisch gereedschap alleen identieke vervangingsonderdelen. Volg de instructies in het hoofdstuk Onderhoud van deze handleiding. Het gebruik van ongeautoriseerde onderdelen of het niet opvolgen van de onderhoudsinstructies kan leiden tot een risico op schokken of letsel.

PRODUCTVEILIGHEIDSWAARSCHUWINGEN

• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk vasthouden met uw hand of tegen het lichaam maakt het onstabiel en kan leiden tot verlies van controle.
• Houd elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een handeling waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Als het snijaccessoire in contact komt met een "live" (onder spanning staande) draad, kunnen blootliggende metalen delen van het elektrische gereedschap "live" (onder spanning) komen te staan en de bediener een elektrische schok geven.
• Ken uw elektrisch gereedschap. Lees de bedieningshandleiding zorgvuldig door. Leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit elektrisch gereedschap zijn verbonden. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig letsel.
• Draag altijd een oogbescherming met zijschilden die zijn gemarkeerd om te voldoen aan ANSI Z87.1 bij het monteren van onderdelen, het bedienen van het gereedschap of het uitvoeren van onderhoud. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw longen. Draag een gezichtsmasker of stofmasker als de bewerking stoffig is. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bescherm uw gehoor. Draag gehoorbescherming tijdens langdurige perioden van gebruik. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Accugereedschap hoeft niet op een stopcontact te worden aangesloten; daarom zijn ze altijd in bedrijfsklare toestand. Wees u bewust van mogelijke gevaren wanneer u uw accugereedschap niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
• Plaats accugereedschap of hun batterijen niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Niet pletten, laten vallen of de batterij beschadigen. Gebruik geen batterij of oplader die is gevallen of een scherpe klap heeft gekregen. Een beschadigde batterij kan exploderen. Gooi een gevallen of beschadigde batterij onmiddellijk op de juiste manier weg.
• Batterijen kunnen exploderen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte batterij kan vuil en chemicaliën voortstuwen. Spoel onmiddellijk met water als u eraan bent blootgesteld.
• Onder extreme gebruiksomstandigheden of temperaturen kan batterijlekkage optreden. Als vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als u dit gereedschap aan iemand uitleent, leen dan ook deze instructies uit.

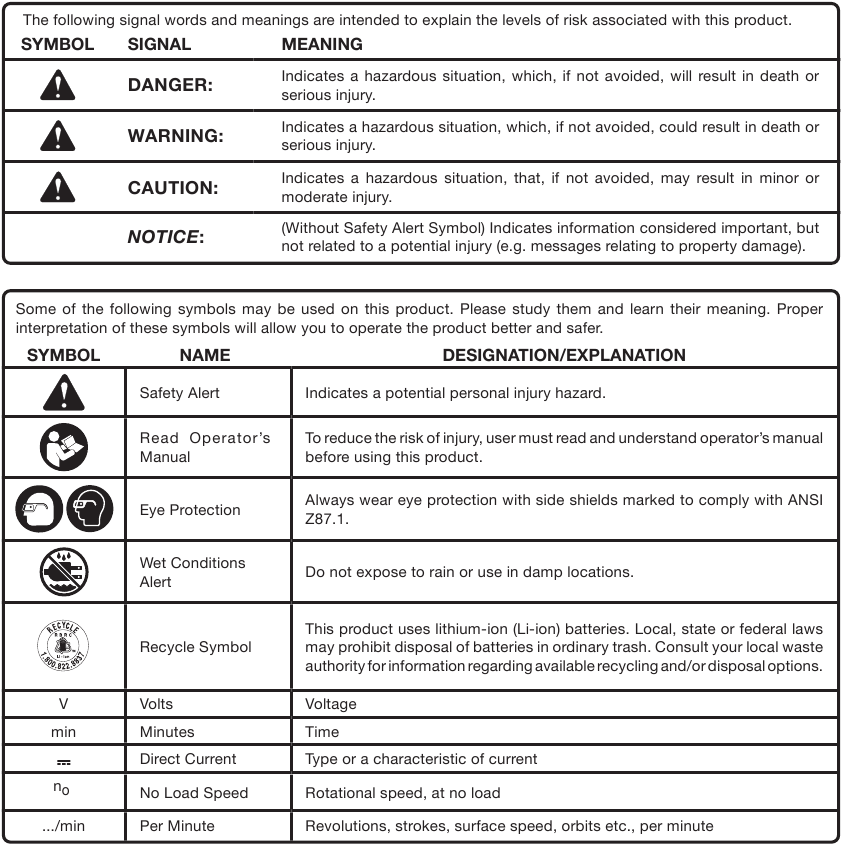

SYMBOLEN

PRODUCTSPECIFICATIES

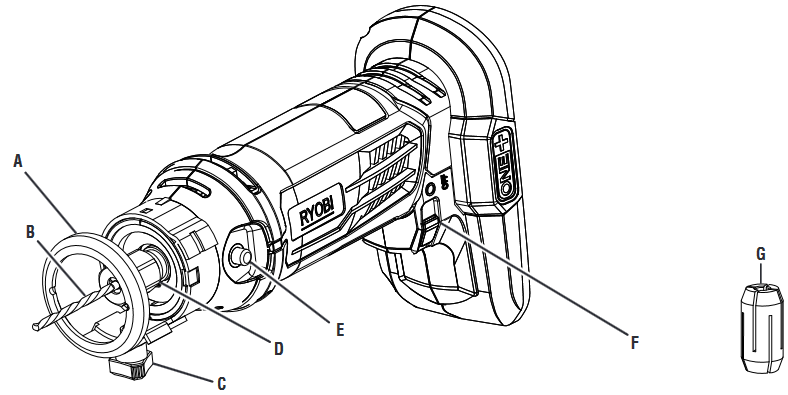

OVERZICHT

1. Diepte-instelring
2. Bit
3. Afstelknop
4. Spantangmoer
5. Spindelvergrendeling
6. Schakelaar
7. Spantangadapter

MONTAGE

WAARSCHUWING:
Gebruik dit product niet als het niet volledig is gemonteerd of als er onderdelen lijken te ontbreken of beschadigd zijn. Het gebruik van een product dat niet correct en volledig is gemonteerd of met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

WAARSCHUWING:
Probeer dit product niet te wijzigen of accessoires of hulpstukken te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel kan veroorzaken.

Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

WERKING

WARNING (WAARSCHUWING):
Sta niet toe dat vertrouwdheid met dit product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

WARNING (WAARSCHUWING):
Verwijder altijd het accupack van het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van het accupack voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.

WARNING (WAARSCHUWING):
Draag altijd oogbescherming met zijschermen die zijn gemarkeerd om te voldoen aan ANSI Z87.1, samen met gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen ontstaan.

WARNING (WAARSCHUWING):
Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de onderstaande doeleinden:

• Elektrische contactdoosopeningen snijden in gipsplaat of houten panelen. Het wordt aanbevolen om een 1/8 inch bit te gebruiken voor het snijden van houten panelen.
• Decoratieve houten accenten creëren
• Tegels snijden

NOTE (OPMERKING): Toepassingen voor dit gereedschap vereisen verschillende soorten bits. Zorg ervoor dat u de juiste bit voor uw gereedschap gebruikt.

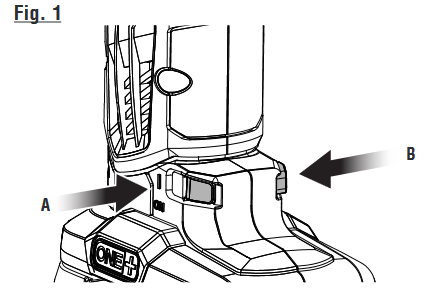

DE EENHEID STARTEN/STOPPEN

1. To Turn ON (AAN zetten)
2. To Turn OFF (UIT zetten)

• Duw de schakelaar naar links of rechts zoals afgebeeld.

WARNING (WAARSCHUWING):
Accugereedschappen zijn altijd in bedrijfsklare toestand. Vergrendel de schakelaar wanneer u deze niet gebruikt of aan uw zijde draagt, bij het plaatsen of verwijderen van het accupack en bij het plaatsen of verwijderen van bits.

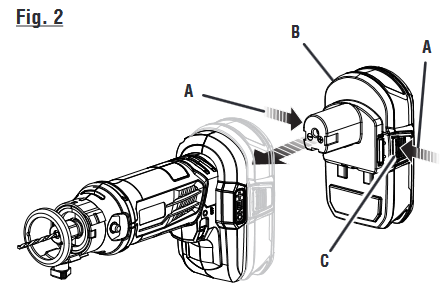

ACCUPACK PLAATSEN/VERWIJDEREN

1. Depress (Indrukken)
2. Battery pack (Accupack)
3. Latches (Vergrendelingen)

• Plaats het accupack in het product zoals afgebeeld.
• Zorg ervoor dat de vergrendelingen aan elke zijde van het accupack op hun plaats klikken en dat het accupack goed vastzit in het product voordat u met de bediening begint.
• Druk op de vergrendelingen om het accupack te verwijderen.

Raadpleeg de bedieningshandleidingen voor uw accupack en oplader voor volledige oplaadinstructies.

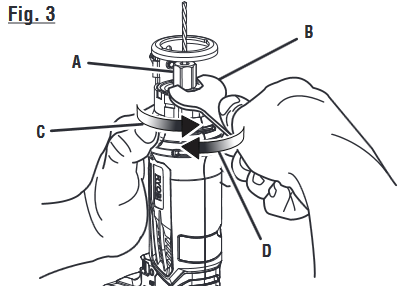

BITS PLAATSEN/VERWIJDEREN

1. Collet nut (Spantangmoer)
2. Wrench (Sleutel)
3. To loosen (Losmaken)
4. To tighten (Vastzetten)

• Verwijder het accupack van de speedzaag.
  NOTE (OPMERKING): De spantang is met precisie bewerkt om te passen op bits met een schachtdiameter van 1/4 inch. Om bits met 1/8 inch schachtbits te gebruiken, verwijdert u de spantangmoer en plaatst u de 1/8 inch adapter in de 1/4 inch spantang. Plaats de spantangmoer terug voordat u de bit plaatst.

NOTICE (LET OP):
Om schade aan de as of asvergrendeling te voorkomen, moet u de motor altijd volledig tot stilstand laten komen voordat u de asvergrendeling inschakelt.

• Druk de asvergrendeling in.
• Maak de spantangmoer los door deze tegen de klok in te draaien met de meegeleverde sleutel.

WARNING (WAARSCHUWING):
Als u een bit direct na gebruik vervangt, wees dan voorzichtig om de bit of spantang niet met uw handen of vingers aan te raken. U kunt zich branden vanwege de warmteontwikkeling door het snijden. Gebruik altijd de meegeleverde sleutel.

• To insert bit (Bit plaatsen): Plaats het schachteinde van de bit in de spantang.
• To remove bit (Bit verwijderen): Verwijder de bit zodra de spantangmoer los zit.
• Draai de spantangmoer stevig vast door deze met de meegeleverde sleutel met de klok mee te draaien.

WARNING (WAARSCHUWING):
Als de spantangmoer niet goed vastzit, kan de bit tijdens gebruik losraken, wat ernstig persoonlijk letsel kan veroorzaken.

• Laat de asvergrendeling los.

WARNING (WAARSCHUWING):
Gebruik geen bits met ondermaatse schachten. Ondermaatse schachten kunnen niet goed worden vastgedraaid en kunnen uit het gereedschap worden geslingerd, wat letsel kan veroorzaken.

NOTICE (LET OP):
We raden u aan om met uw speedzaag te oefenen voordat u een bit plaatst en zaagsneden maakt.

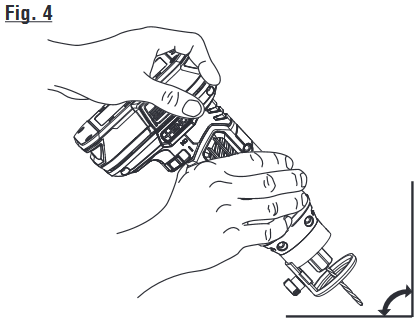

DE EENHEID BEDIENEN

• Houd de speedzaag stevig vast.
• Start de speedzaag.
• Kantel de speedzaag in een hoek van 45°.
• Duw de bit in het materiaal met behulp van de geleidering als draaipunt.
• Breng de speedzaag langzaam omhoog naar een hoek van 90°.
• Begin met zagen.

DANGER (GEVAAR):
Zaag geen elektrische contactdoosopeningen met actieve elektrische draden. Zaag geen muren die actieve elektrische bedrading achter zich kunnen hebben. Schakel stroomonderbrekers uit of verwijder zekeringen om het circuit te onderbreken. Houd het gereedschap altijd vast aan de motorbehuizing.

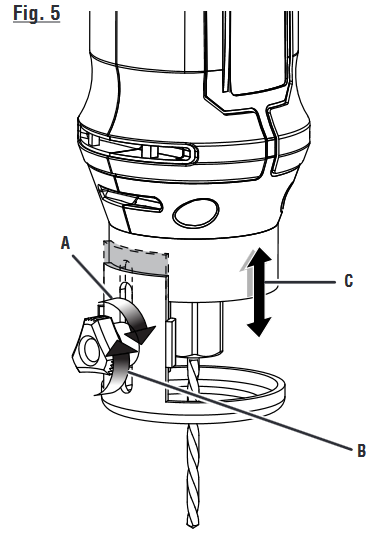

ZAAGDIEPTE INSTELLEN

1. To tighten (Vastzetten)
2. To loosen (Losmaken)
3. Adjust up or down (Omhoog of omlaag aanpassen)

• Verwijder het accupack.
• Maak de verstelknop los door deze tegen de klok in te draaien.
• Verplaats de diepteverstelring naar de gewenste positie.
• Draai de verstelknop vast door deze met de klok mee te draaien.

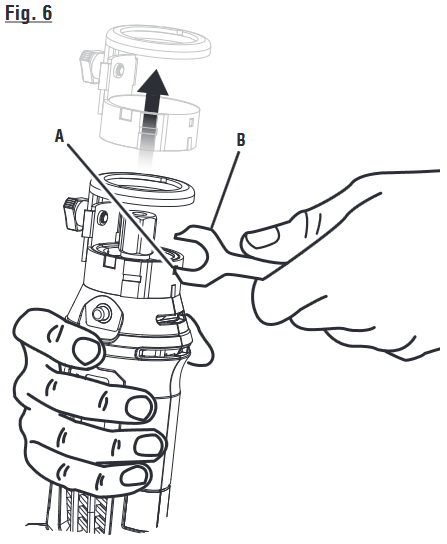

DIEPTEVERSTELRING VERWIJDEREN

1. Tab (Lipje)
2. Wrench (Sleutel)

• Verwijder het accupack van de speedzaag.
• Plaats de sleutel in het lipje op de diepteverstelring.
• Druk het veerbelaste lipje in.
• Til de diepteverstelring van het gereedschap.

ONDERHOUD

WARNING (WAARSCHUWING):
Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet enz. te verwijderen.

BITS

Krijg snellere en nauwkeurigere zaagresultaten door de bits schoon te houden. Verwijder na elk gebruik alle opgehoopte resten van de bits. Vervang de bits wanneer ze bot worden.

CAUTION (VOORZICHTIG):
De bitgroeven zijn scherp en moeten met voorzichtigheid worden behandeld.

SPANTHANG

Van tijd tot tijd is het ook nodig om de spantang en spantangmoer schoon te maken. Om dit te doen, verwijdert u eenvoudigweg de spantangmoer en spantang van de as en maakt u het stof en de chips schoon die zich hebben verzameld. Plaats vervolgens de spantangmoer terug in de oorspronkelijke positie. Draai de spantangmoer op de spantang vast zonder dat er een bit is geplaatst.

REGISTREER UW GEREEDSCHAP
http://register.ryobitools.com
1-800-525-2579
