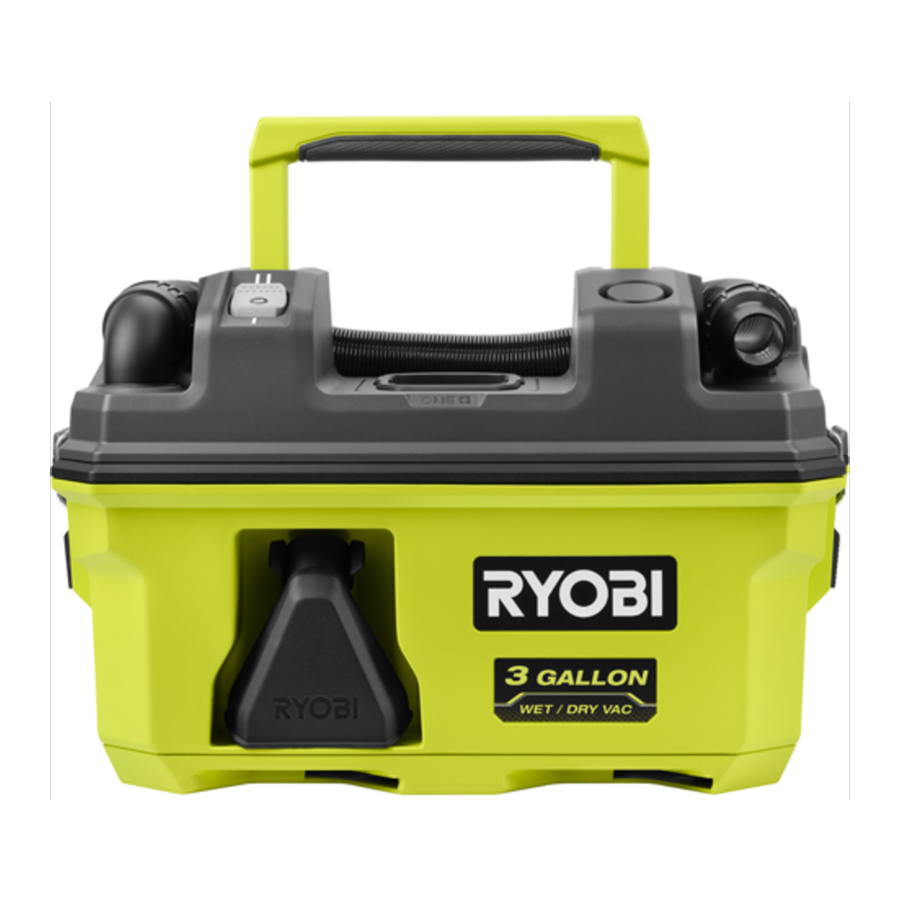

Ryobi PCL734 - ONE+ 18V NAT/DROOG ZUIGER Handleiding

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product verbonden zijn.

SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	LET OP:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar die geen verband houdt met mogelijk letsel (bv. berichten over schade aan eigendommen).

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zal u in staat stellen het product beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een mogelijk persoonlijk letselgevaar aan.
	Lees de gebruikershandleiding	Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Oogbescherming	Draag altijd een oogbescherming met zijschilden die voldoen aan ANSI Z87.1.
	Waarschuwing natte omstandigheden	Niet blootstellen aan regen of gebruiken op vochtige plaatsen.
	Lang haar	Risico dat lang haar in de luchtinlaat wordt getrokken.
	Deksel van de opvangbak	Gebruik het apparaat niet als het deksel van de opvangbak niet goed vastzit.
	Recyclesymbool	Dit product maakt gebruik van lithium-ion (Li-ion) batterijen. Lokale, staats- of federale wetten kunnen het verbieden batterijen bij het gewone huisvuil te gooien. Raadpleeg uw plaatselijke afvalverwerker voor informatie over beschikbare recycling- en/of verwijderingsopties.
V	Volt	Voltage
min	Minuten	Tijd
	Gelijkstroom	Type of een kenmerk van stroom
	Nullasttoerental	Rotatiesnelheid, bij nullast
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen enz., per minuut

Dit is een product van het "huishoudelijke type", wat betekent dat het bedoeld is voor huishoudelijk gebruik.

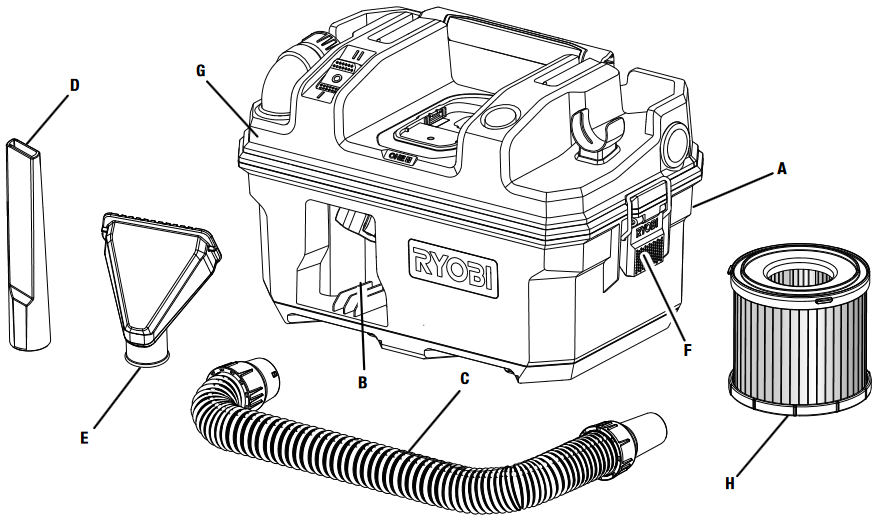

OVERZICHT

1. Opvangbak
2. Opbergclips voor accessoires
3. Flexibele slang
4. Spleetzuiger
5. Universeel mondstuk
6. Vergrendelingsklemmen
7. Deksel
8. Droogfilter

MONTAGE

Gebruik dit product niet als het niet volledig is gemonteerd of als er onderdelen ontbreken of beschadigd zijn. Het gebruik van een product dat niet correct en volledig is gemonteerd of met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires of hulpstukken te creëren die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.
Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp. In Mexico kunt u bellen met 01-800-843-1111.

WERKING

Laat de vertrouwdheid met dit product er niet toe leiden dat u onzorgvuldig wordt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Verwijder altijd de accu van het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.

Draag altijd oogbescherming met zijschilden die voldoen aan ANSI Z87.1. Het niet doen hiervan kan ertoe leiden dat er voorwerpen in uw ogen worden geworpen en andere mogelijke ernstige verwondingen.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan ernstig persoonlijk letsel veroorzaken.

DOMPEL UW ACCU NOOIT ONDER IN OF STEL DEZE NIET BLOOT AAN CORROSIEF OF GELEIDENDE VLOEISTOFFEN EN LAAT DEZE VLOEISTOFFEN NIET IN DE ACCU LOPEN.

TOEPASSINGEN

U kunt dit product gebruiken voor de volgende doeleinden:

• „Licht stofzuigen van natte of droge oppervlakken

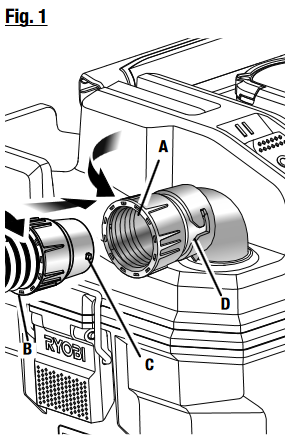

DE FLEXIBELE SLANG INSTALLEREN/VERWIJDEREN

1. Vacuum port
2. Flexible hose
3. Raised locking tab
4. Slot

• „Lijn de verhoogde vergrendellip op het uiteinde van de flexibele slang uit met de sleuf op de stofzuigerpoort. Duw naar binnen en draai tegen de klok in om te vergrendelen.
• „Steek het taps toelopende uiteinde van de flexibele slang in het accessoire.
• „Om te demonteren, verwijdert u het accessoire van de flexibele slang.
• „Draai het andere uiteinde van de flexibele slang met de klok mee om te ontgrendelen en trek het weg van de stofzuigerpoort.

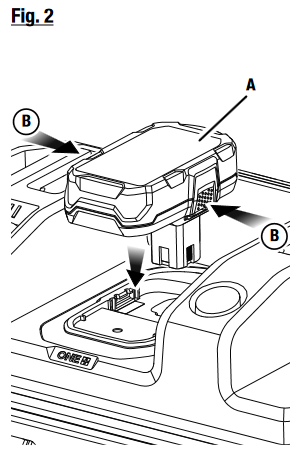

ACCU INSTALLEREN/VERWIJDEREN

1. Battery pack
2. Depress latches to release battery pack

• „Zet de HIGH/LOW/OFF-schakelaar op de OFF (Uit) positie.
• „Plaats de accu in het product zoals afgebeeld.
• „Zorg ervoor dat de vergrendelingen aan elke kant van de accu vastklikken en dat de accu stevig in het product zit voordat u begint met de bediening.
• „Druk op de vergrendelingen om de accu te verwijderen.

Raadpleeg de bedieningshandleidingen voor uw accu en oplader voor volledige oplaadinstructies.

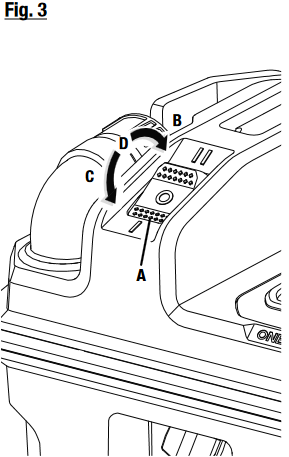

DE NAT-/DROOGZUIGER STARTEN/STOPPEN

1. HIGH/LOW/OFF switch
2. HIGH
3. LOW
4. OFF

Om het risico op brand of explosie te verminderen, mag u het product niet onbeheerd laten draaien. Stop de unit onmiddellijk als deze tekenen van abnormale werking vertoont, zoals verlies van zuigkracht, vloeistof of vuil in de uitlaat of abnormale motorgeluiden.

• „Om de nat-/droogzuiger te starten: zet de schakelaar in de HIGH (II) of LOW (I) positie.
• „Om de nat-/droogzuiger te stoppen: zet de schakelaar in de OFF (O) positie.

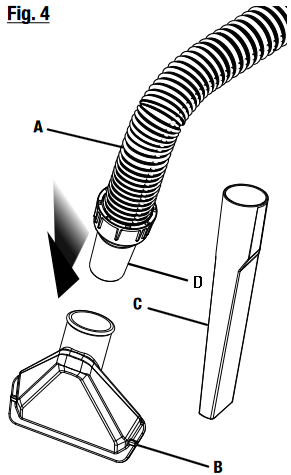

HULPSTUKKEN INSTALLEREN/VERWIJDEREN

1. Flexible hose
2. Utility nozzle
3. Crevice tool
4. Tapered end

Stofzuigen kan worden uitgevoerd met alleen de flexibele slang of de slang met stofzuigerhulpstukken.

• „Schakel de nat-/droogzuiger uit.
• „Plaats het hulpstuk op het taps toelopende uiteinde van de flexibele slang en zorg ervoor dat het hulpstuk stevig vastzit.
• „Om te verwijderen, houdt u het hulpstuk vast en trekt u het van de slang.

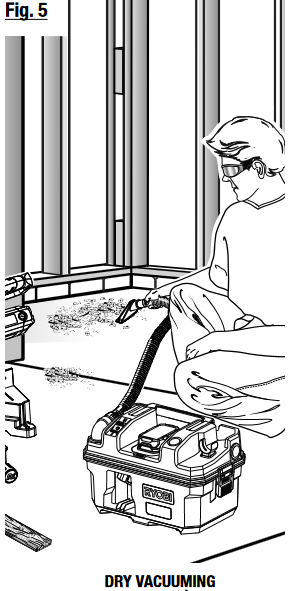

DROOG STOFZUIGEN

Stofzuig alleen items die klein genoeg zijn om door de slang of het hulpstuk te passen. Zorg er bij het stofzuigen voor dat het droogfilter op zijn plaats blijft. De prestaties van de nat-/droogzuiger nemen af met een volle opvangbak. Controleer bij het legen van de opvangbak of het droogfilter moet worden vervangen.
OPMERKING: De nat-/droogzuiger wordt verzonden klaar voor droog stofzuigen. Om de nat-/droogzuiger uit te rusten voor nat gebruik, verwijdert u het droogfilter.

In omstandigheden met een lage relatieve luchtvochtigheid kan het stofzuigen van fijn vuil met de nat-/droogzuiger een statische lading veroorzaken die resulteert in statische schokken. Om statische schokken tijdens het gebruik te verminderen, voegt u vocht toe aan de lucht met een luchtbevochtiger.

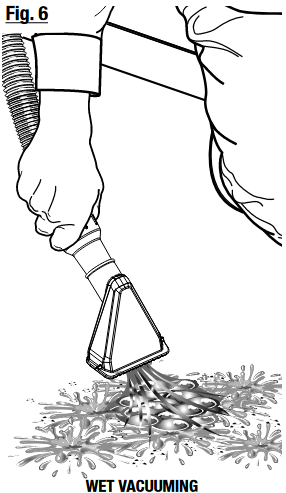

NAT STOFZUIGEN

Om het risico op elektrische schokken te verminderen, installeert u altijd de vlotter voordat u nat gaat zuigen.
Houd er bij het nat stofzuigen rekening mee dat de nat-/droogzuiger is uitgerust met een watervlotter in de filtereenheidbehuizing.
Deze watervlotter is ontworpen om de zuigkracht uit te schakelen wanneer de opvangbak de volledige natte capaciteit bereikt. Wanneer de opvangbak vol is, zet u de nat-/droogzuiger OFF (Uit) en leegt u de opvangbak zoals weergegeven in Onderhoud.

• „Ontgrendel de vergrendelingen en verwijder het deksel.
• „Verwijder het droogfilter door het filter tegen de klok in te draaien om te ontgrendelen en trek het filter los van de filterbehuizing.
• „Plaats het deksel terug en vergrendel het stevig.

Zorg er bij het stofzuigen van vloeistoffen voor dat de buszuiger of accu niet ondergedompeld of doorweekt raakt in vloeistof, wat kan leiden tot schokken, storing van de stofzuiger of persoonlijk letsel.

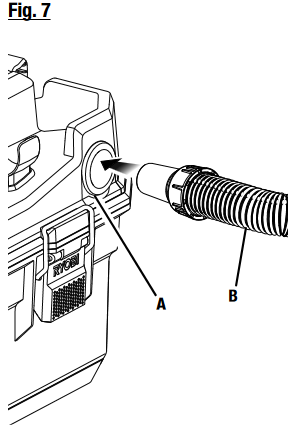

DE NAT-/DROOGZUIGER ALS EEN BLAZER GEBRUIKEN

1. Exhaust/blower port
2. Flexible hose

De nat-/droogzuiger blaast te allen tijde lucht door de blazerpoort als onderdeel van het uitlaatsysteem. U kunt de nat-/droogzuiger echter als blazer gebruiken door het taps toelopende uiteinde van de flexibele slang op de blazerpoort aan te sluiten.

• „Schakel de nat-/droogzuiger uit en verwijder de accu.
• „Verwijder de slang van de tank.
• „Sluit het taps toelopende uiteinde van de flexibele slang aan op de blazerpoort om als blazer te gebruiken.

Om te voorkomen dat vuil wordt verspreid, blaast u rond de buitenranden van een vuilnisbelt. Blaas nooit rechtstreeks in het midden van een stapel.
Gebruik harken en bezems om vuil los te maken voordat u gaat blazen. In stoffige omstandigheden bevochtigt u oppervlakken lichtjes als er water beschikbaar is.
Let op kinderen, huisdieren, open ramen of vers gewassen auto's en blaas vuil veilig weg.
Na het gebruik van blazers of andere apparatuur, RUIM OP! Gooi vuil op de juiste manier weg.

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste soorten plastic zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op petroleumbasis, kruipolie, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernielen, wat ernstig persoonlijk letsel tot gevolg kan hebben.

DOMPEL UW ACCUPACK NOOIT ONDER IN OF STEL DEZE NOOIT BLOOT AAN CORROSIEF OF GELEIDEND VLOEISTOF, EN STA NIET TOE DAT DEZE VLOEISTOFFEN IN DE ACCUPACK STROMEN.

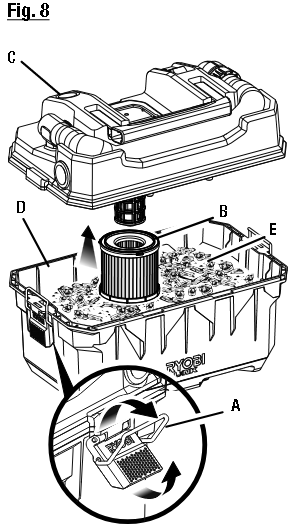

AFVAL VERWIJDEREN UIT HET OPVANGRESERVOIR

1. Vergrendelingsklemmen
2. Droogfilter
3. Deksel
4. Opvangreservoir
5. Droog afval

1. Vergrendelingsklemmen
2. Deksel
3. Opvangreservoir
4. Nat afval

Het opvangreservoir moet periodiek worden gecontroleerd, geleegd en gereinigd om een maximale efficiëntie te verkrijgen.

Droog afval:

• „Verwijder de accupack.
• „Ontgrendel de vergrendelingsklemmen en verwijder het deksel.
• „Verwijder het droogfilter.
• „Inspecteer het filter, schud voorzichtig stof of vuil van het filter of vervang het indien nodig.
• „Leeg het opvangreservoir; was het indien nodig uit.
• „Installeer het droogfilter opnieuw.
• „Voordat u het deksel terugplaatst, moet u ervoor zorgen dat alle onderdelen volledig droog zijn.
• „Plaats het deksel terug en vergrendel het goed.

Vloeibaar afval:

• „Verwijder de accupack en bewaar deze uit de buurt van het reservoir om te voorkomen dat er vloeistof in de accupack terechtkomt.
• „Ontgrendel de vergrendelingsklemmen en verwijder het deksel.
• „Leeg het opvangreservoir; was het indien nodig uit. Voordat u het deksel terugplaatst, moet u ervoor zorgen dat alle onderdelen volledig droog zijn.
• „Plaats het deksel terug en vergrendel het goed.

Laat aangezogen vloeistof niet gedurende langere tijd in het opvangreservoir achter. Er kan zich vocht ontwikkelen in het motorcompartiment, wat de levensduur van de motor kan verkorten.

Draai de unit niet om, omdat er vloeistof in de motorunit kan komen.

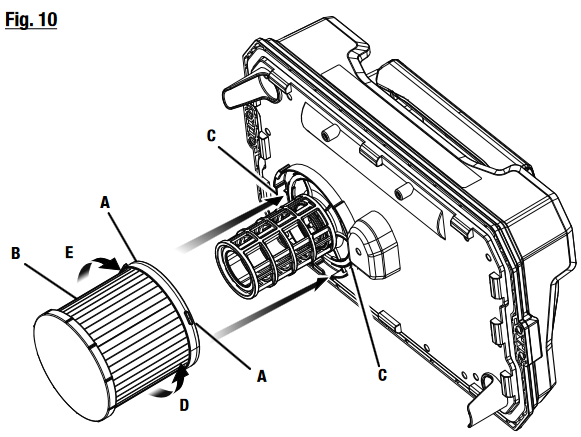

HET DROOGFILTER REINIGEN/VERVANGEN

1. Verhoogd vergrendellipje
2. Droogfilter
3. Sleuf
4. Verwijderen
5. Installeren

• „Verwijder de accupack.
• „Ontgrendel de twee vergrendelingsklemmen en verwijder het deksel.

Reinigen:

• „Verwijder het droogfilter door het filter tegen de klok in te draaien om het te ontgrendelen en trek het filter uit de filterbehuizing.
• „Schud voorzichtig stof of vuil van het filter.
• „Installeer het filter opnieuw door het verhoogde vergrendellipje op het filter uit te lijnen met de sleuf op de filterbehuizing aan de onderkant van het deksel. Draai het filter met de klok mee om het op zijn plaats te vergrendelen.
  OPMERKING: Zorg ervoor dat het filter goed is geplaatst voor droog stofzuigen. Verwijder het filter voor nat stofzuigen.

Vervangen:

• „Verwijder het droogfilter door het filter tegen de klok in te draaien om het te ontgrendelen en trek het filter uit de filterbehuizing.
• „Vervang het door een nieuw filter door het verhoogde vergrendellipje op het filter uit te lijnen met de sleuf op de filterbehuizing aan de onderkant van het deksel. Draai het filter met de klok mee om het op zijn plaats te vergrendelen.
  OPMERKING: Zorg ervoor dat het filter goed is geplaatst voor droog stofzuigen. Verwijder het filter voor nat stofzuigen.

Vraag bij de aankoop van een vervangend filter naar het aanbevolen onderdeelnummer 312711007 (modelnummer A32VC05).

OPSLAG

• „Verwijder al het vreemde materiaal van de nat-/droogzuiger.
• „Reinig de buitenkant van het opvangreservoir met warm water en een mild reinigingsmiddel.
• „Leeg en reinig het opvangreservoir, de flexibele slang, de spuitmonden en de hulpstukken met warm water en een mild reinigingsmiddel en laat ze volledig drogen voordat u ze opbergt.
• „Bewaar de flexibele slang en de hulpstukken in het opvangreservoir of op het deksel.
• „Het opvangreservoir moet indien nodig en vóór langdurige opslag worden gedesinfecteerd.
• „Binnen opslaan op een plaats die ontoegankelijk is voor kinderen. Uit de buurt houden van bijtende stoffen zoals tuingrondstoffen en dooizouten.

De nat-/droogzuiger is compatibel met het RYOBI LINK modulaire opslagsysteem. Raadpleeg de bedieningshandleiding van het opslagsysteem voor instructies over het opslaan met behulp van het systeem.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

LEES EN BEGRIJP ALLE INSTRUCTIES. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig persoonlijk letsel.
LEES ALLE INSTRUCTIES VOOR HET GEBRUIK VAN DIT APPARAAT

Om het risico op elektrische schok te verminderen, mag u het apparaat NIET blootstellen aan regen. Binnen opslaan.

• „Kleed u correct. Draag geen losse kleding of sieraden. Houd lang haar bijeen. Houd uw haar, losse kleding, vingers en alle lichaamsdelen en kleding uit de buurt van openingen en bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in interne bewegende onderdelen.
• „Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Een goede basis en evenwicht zorgen voor een betere controle over het product in onverwachte situaties. Niet gebruiken op een ladder of een onstabiele ondergrond.
• „Gebruik veiligheidsuitrusting. Er moet een stofmasker worden gebruikt voor de juiste omstandigheden.
• „Sta niet toe dat kinderen het product bedienen of met het product als speelgoed spelen. Er is nauwlettend toezicht vereist wanneer het product door of in de buurt van kinderen wordt gebruikt.
• „Gebruik dit product UITSLUITEND voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen de hulpstukken die in deze handleiding worden aanbevolen.
• „Als het product niet goed werkt, is gevallen, beschadigd, buiten is achtergelaten of in water is gevallen, breng het dan terug naar uw dichtstbijzijnde servicecentrum.
• „Raak de stekker van de oplader of het product niet aan met natte handen.
• „Steek geen voorwerpen in de ventilatieopeningen. Niet gebruiken met een geblokkeerde opening. Houd de openingen vrij van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
• „Zuig NOOIT materialen op die branden of roken, zoals hete kolen, sigarettenpeuken, lucifers, brandende of rokende as, enz.
• „NIET gebruiken om ontvlambare of brandbare vloeistoffen op te zuigen, zoals benzine, of gebruiken in ruimtes waar deze aanwezig kunnen zijn.
• „Niet gebruiken voor droog stofzuigen zonder dat het filter op zijn plaats zit.
• „Wees extra voorzichtig bij gebruik op trappen.
• „Verbrand dit apparaat niet, zelfs niet als het ernstig beschadigd is. De batterijen kunnen in brand ontploffen.
• „Het product hoeft niet op een stopcontact te worden aangesloten, daarom is het altijd in bedrijf. Wees u bewust van mogelijke gevaren bij het gebruik van het product of bij het verwisselen van accessoires.
• „Verwijder de batterij wanneer de stofzuiger niet in gebruik is en vóór onderhoud.
• „Gebruik de batterij alleen met de vermelde oplader. Voor gebruik met 18 V lithium-ion-accupacks, zie hulpmiddel/apparaat/accupack/lader correlatie supplement 987000-432. Gebruik de oplader niet buitenshuis.
• „Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type accupack kan brandgevaar opleveren bij gebruik met een ander accupack.
• „Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan leiden tot letsel en brandgevaar.
• „Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen zoals: paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken van de ene aansluiting naar de andere. Het kortsluiten van de accupackaansluitingen kan vonken, brandwonden of brand veroorzaken.
• „Verwijder altijd de accupack van uw gereedschap wanneer u onderdelen monteert, aanpassingen maakt, reinigt of wanneer u het niet gebruikt. Het verwijderen van de accupack voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.
• „Gebruik geen accupack of elektrisch gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
• „Wijzig of probeer het beschadigde elektrische gereedschap of de accupack niet te repareren.
• „Om het risico op ernstig persoonlijk letsel te verminderen, mag u de accupack of een draadloos product nooit gebruiken of blootstellen in de buurt van open vuur of een temperatuur boven 130 °C (265 °F). Een ontplofte batterij kan vuil en chemicaliën verspreiden. Spoel bij blootstelling onmiddellijk met water.
• „Stel een accupack of apparaat niet bloot aan vuur of overmatige temperatuur. Blootstelling aan vuur of een temperatuur boven 130 °C (265 °F) kan een explosie veroorzaken.
• „Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het product aansluit op een stroombron en/of accupack, het oppakt of draagt. Het dragen van batterijproducten met uw vinger op de schakelaar of het inschakelen van batterijproducten waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
• „Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• „Bescherm uw longen. Draag een gezichts- of stofmasker als de bewerking stoffig is. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• „Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het product kunnen beïnvloeden. Laat het product repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden producten.
• „Gebruik alleen accessoires die door de fabrikant voor uw model worden aanbevolen. Accessoires die geschikt zijn voor het ene product, kunnen een risico op letsel vormen bij gebruik op een ander product.
• „Laat geen benzine, olie, producten op petroleum-basis, enz. in contact komen met plastic onderdelen. Ze bevatten chemicaliën die plastic kunnen beschadigen, verzwakken of vernielen.
• „Laat het onderhoud uitvoeren door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product wordt gehandhaafd.
• „Het apparaat is uitsluitend bedoeld voor huishoudelijk gebruik.
• „Dit product bevat geen onderhoudbare onderdelen.
• „Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit product mogelijk gebruiken. Als u dit product aan iemand uitleent, leen dan ook deze instructies uit.

REGISTREER UW GEREEDSCHAP
http://register.ryobitools.com
1-800-525-2579
