Ryobi PCL700 / A32BR01 - 18 VOLT HANDSTOFZUIGER Handleiding

Inhoud

1 OVERZICHT
2 MONTAGE
3 WERKING
4 ONDERHOUD
5 BELANGRIJKE VEILIGHEIDSINSTRUCTIES
6 SYMBOLEN
7 Download handleiding
8 In andere talen

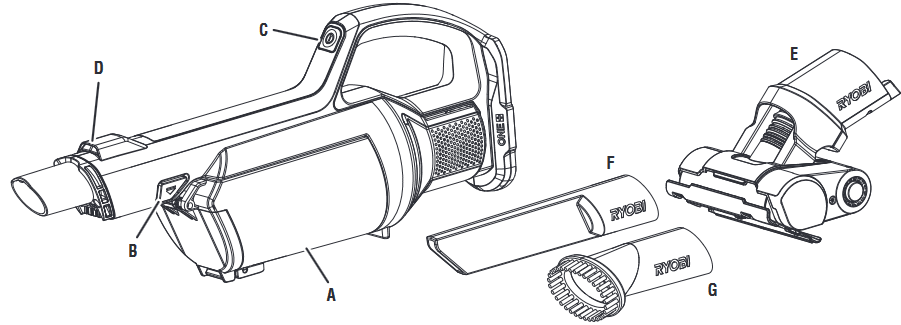

OVERZICHT

Stofreservoir
Ontgrendelknop
AAN/UIT schakelaar
LED-licht
Mini-klopborstel
Spleetzuiger
Stofborstel

MONTAGE

Gebruik dit product niet als het niet volledig gemonteerd is of als er onderdelen ontbreken of beschadigd zijn. Het gebruik van een product dat niet correct en volledig gemonteerd is, of met beschadigde of ontbrekende onderdelen, kan leiden tot ernstig persoonlijk letsel.
Probeer dit product niet te wijzigen of accessoires of hulpstukken te creëren die niet aanbevolen zijn voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-800-525-2579 voor hulp.

WERKING

Laat de vertrouwdheid met dit product u niet onvoorzichtig maken. Onthoud dat een onvoorzichtige fractie van een seconde voldoende is om ernstig letsel toe te brengen.
Verwijder altijd de accu van het gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van de accu voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.
Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product voor de volgende doeleinden gebruiken:

Lichte stofzuiging van droge oppervlakken

ACCU PLAATSEN/VERWIJDEREN

Accupoort
Accu
Vergrendelingen

Plaats de accu in de accupoort.
Zorg ervoor dat de vergrendelingen aan elke kant van de accu op hun plaats klikken en dat de accu goed vastzit in de handstofzuiger voordat u begint met de bediening.
Zoek de vergrendelingen aan de zijkant van de accu en druk beide kanten in om de accu uit de handstofzuiger te halen.

Raadpleeg de gebruikershandleidingen van uw accu en oplader voor volledige oplaadinstructies.

DE STOFZUIGER STARTEN/STOPPEN

AAN/UIT schakelaar

Om de stofzuiger te starten: Druk op de AAN/UIT schakelaar om de stofzuiger in te schakelen.
Om de stofzuiger te stoppen: Druk op de AAN/UIT schakelaar om de stofzuiger uit te schakelen.

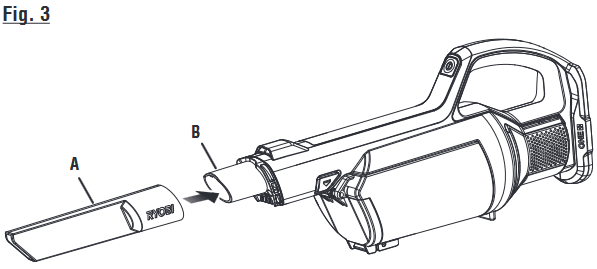

ACCESSOIRES INSTALLEREN

Spleetzuiger
Mondstuk

Installeer alleen accessoires die ontworpen zijn voor gebruik met deze stofzuiger.

Verwijder de accu.
Plaats het accessoire op het mondstuk.
Duw het accessoire stevig op zijn plaats.
Verwijder en bewaar het accessoire wanneer het niet in gebruik is.

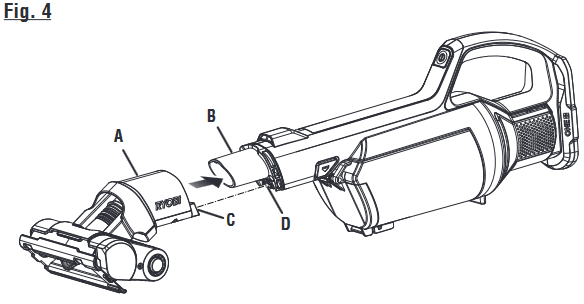

DE MINI-KLOPBORSTEL GEBRUIKEN

Mini-klopborstel
Mondstuk
Pennen
Houder

De mini-klopborstel kan direct op de stofzuiger worden aangesloten voor het reinigen van bekleding en trappen.

Aansluiten:

Schakel het apparaat uit en verwijder de accu.
Lijn de pennen op de mini-klopborstel uit met de houder in de stofzuiger.
Druk op zijn plaats.
Plaats de accu terug.

Verwijderen:

Schakel het apparaat uit en verwijder de accu.
Trek om te verwijderen.

HET STOFRESERVOIR VERWIJDEREN/TERUGPLAATSEN

Vergrendellipje

Stofreservoir
Ontgrendelknop (gedeeltelijk ingedrukt)

Lipje
Sleuf

Het stofreservoir moet periodiek worden gecontroleerd, geleegd en gereinigd voor maximale stofopvang.

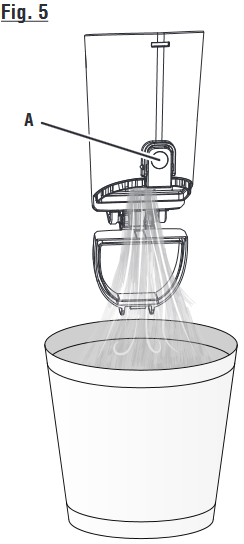

Leegmaken:

Verwijder de accu.
Druk op het vergrendellipje aan de onderkant van de kom om de veerbelaste deur te ontgrendelen.
Houd het apparaat boven de afvalbak.
Schud lichtjes of tik op de zijkanten om vuil los te maken.
Sluit de deur en druk stevig aan totdat de vergrendelknop vastklikt.

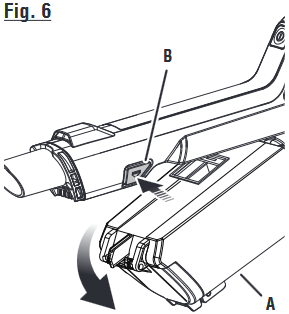

Verwijderen:

Verwijder de accu.
Druk op de ontgrendelknop op het mondstuk. Trek het stofreservoir naar beneden en naar buiten.

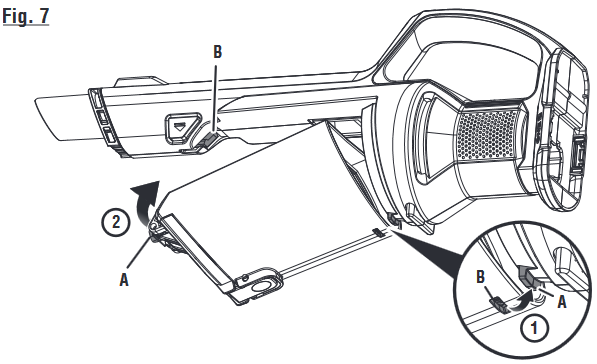

Terugplaatsen:

Plaats de twee delen zoals afgebeeld.
Lijn de sleuf aan de onderkant van het stofreservoir en het uitwerplipje aan de voorkant van het stofreservoir uit.
OPMERKING: Zorg ervoor dat het lipje en de sleuf correct zijn uitgelijnd voordat u het stofreservoir vastzet.
Druk het stofreservoir op zijn plaats totdat u een klik hoort.

ONDERHOUD

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het schoonmaken van plastic onderdelen. De meeste plastics zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op petroleum basis, kruipolie, etc. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

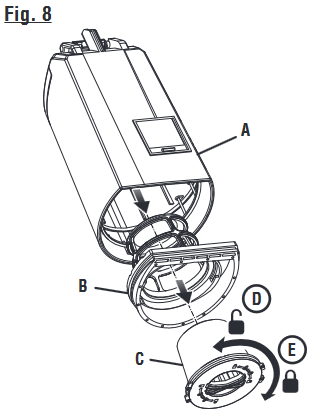

HET FILTER REINIGEN/VERVANGEN

Stofreservoir (Dust bowl)
Filterhuis (Filter Housing)
Filter
Ontgrendelen (To unlock)
Vergrendelen (To lock)

Verwijder de accu.
Druk op de ontgrendelknop op het mondstuk.
Verwijder het stofreservoir, het filterhuis en het filter uit de stofzuiger.
Verwijder het filterhuis en het filter uit het stofreservoir.
Draai de filter tegen de klok in en verwijder deze uit het filterhuis.
NOTE: Om weer in elkaar te zetten, plaatst u de filter in het filterhuis en draait u met de klok mee om deze op zijn plaats te vergrendelen.
Schud of borstel voorzichtig stof of vuil van de filter.
Schud of borstel stof van het filterhuis. Was indien nodig.
Leeg het stofreservoir; was indien nodig. Voordat u het weer aan de handstofzuiger bevestigt, moet u ervoor zorgen dat alle onderdelen volledig droog zijn.
NOTE: Laat de onderdelen 24 uur volledig drogen.

Vraag bij aankoop van een vervangende filter naar het aanbevolen onderdeelnummer 542363003.

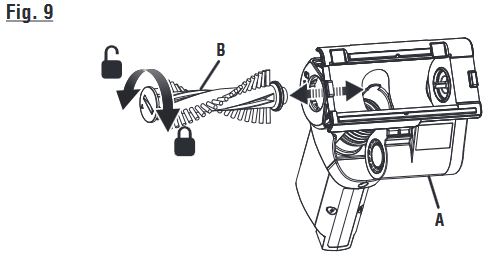

DE ROLBORSTELS VERWIJDEREN OM SCHOON TE MAKEN

Mini-klopstang (Mini beater bar)
Rolborstel (Roller brush)

De rolborstel bevindt zich in de mini-klopstang (mini beater bar). De rolborstel heeft een gereedschapsloze eindkap, waardoor deze gemakkelijk kan worden verwijderd om schoon te maken.

Om te verwijderen:

Verwijder de accu.
Steek een munt in de gleuf aan het uiteinde van de rolborstel. Draai de eindkap ongeveer 1/4 inch tegen de klok in om de rolborstel te ontgrendelen (to unlock).
Schuif de borstel om de kap los te maken en trek de borstel uit de mini-klopstang (mini beater bar) montage.
NOTE: Gebruik een schaar om draden of haren te verwijderen die rond de rolborstel zijn gewikkeld met behulp van de schaargroeven.

Om opnieuw te bevestigen:

Plaats de rolborstel in de mini-klopstang (mini beater bar) montage.
Lijn de lipjes op de kap uit met de inkepingen op de montage en druk de kap stevig op zijn plaats.
NOTE: Zorg ervoor dat het tegenoverliggende uiteinde van de rolborstel is uitgelijnd met de aandrijfspindel wanneer u de kap in de montagebehuizing drukt.
Draai de eindkap met een munt 1/4 inch met de klok mee om deze op zijn plaats te vergrendelen (to lock).

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BEWAAR DEZE INSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden genomen, waaronder de volgende:

LEES EN BEGRIJP ALLE INSTRUCTIES. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DIT APPARAAT

Om het risico op elektrische schokken te verminderen, niet blootstellen aan regen. Binnen opslaan.

Kleed u correct. Draag geen losse kleding of sieraden. Houd lang haar bijeen. Houd uw haar, losse kleding, vingers en alle delen van het lichaam en kleding uit de buurt van openingen en bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in interne bewegende onderdelen.
Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Een goede basis en evenwicht zorgen voor een betere controle over de handstofzuiger in onverwachte situaties. Niet gebruiken op een ladder of onstabiele ondergrond.
Gebruik veiligheidsuitrusting. Een stofmasker moet worden gebruikt voor de juiste omstandigheden.
Sta niet toe dat kinderen het product bedienen of met het product als speelgoed spelen. Nauwlettend toezicht is noodzakelijk bij gebruik door of in de buurt van kinderen.
Gebruik dit product ALLEEN voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik alleen de hulpstukken die in deze handleiding worden aanbevolen.
Als het product niet goed werkt, is gevallen, beschadigd, buiten is achtergelaten of in water is gevallen, breng het dan terug naar uw dichtstbijzijnde servicecentrum.
Raak de stekker of het product niet aan met natte handen.
Steek geen objecten in ventilatieopeningen. Niet gebruiken met een geblokkeerde opening. Houd openingen vrij van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
Zuig NOOIT materialen op die branden of roken, zoals hete kolen, sigarettenpeuken, lucifers, brandende of rokende as, enz.
NIET gebruiken om ontvlambare of brandbare vloeistoffen, zoals benzine, op te zuigen, of gebruiken in gebieden waar deze aanwezig kunnen zijn.
Wees extra voorzichtig bij gebruik op trappen.
Dit apparaat is alleen voor droog stofzuigen. Niet gebruiken om vloeistoffen op te ruimen.
Niet gebruiken zonder stofreservoir en filter op hun plaats.
Verbrand dit apparaat niet, zelfs niet als het ernstig beschadigd is. De batterijen kunnen ontploffen in een vuur.
Het product hoeft niet te worden aangesloten op een stopcontact en is daarom altijd in bedrijf. Wees u bewust van mogelijke gevaren bij het gebruik van het product of bij het vervangen van accessoires.
Verwijder de batterij wanneer de stofzuiger niet in gebruik is en voor onderhoud.
Gebruik dit product alleen met batterijen en opladers die worden vermeld in de correlatiebijlage voor gereedschap/apparaat/batterijpakket/oplader 987000-432.
Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor een bepaald type batterijpakket kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brand.
Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen zoals: paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan vonken, brandwonden of brand veroorzaken.
Verwijder altijd het batterijpakket uit uw gereedschap wanneer u onderdelen monteert, aanpassingen maakt, schoonmaakt of wanneer het niet in gebruik is. Het verwijderen van het batterijpakket voorkomt onbedoeld starten dat ernstig persoonlijk letsel kan veroorzaken.
Gebruik geen batterijpakket of elektrisch gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
Wijzig of probeer geen elektrisch gereedschap of batterijpakket te repareren dat beschadigd is.
Om het risico op ernstig persoonlijk letsel te verminderen, mag u een batterijpakket of een draadloos product nooit gebruiken of blootstellen aan open vuur of een temperatuur boven 130 °C. Een ontplofte batterij kan puin en chemicaliën verspreiden. Spoel bij blootstelling onmiddellijk met water.
Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met een stroombron en/of batterijpakket, het product oppakt of draagt. Het dragen van producten met batterijen met uw vinger op de schakelaar of het inschakelen van producten met batterijen met de schakelaar aan, nodigt uit tot ongelukken.
Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden geslingerd; vermijd contact. Spoel bij onbedoeld contact met water. Als vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt geslingerd, kan irritatie of brandwonden veroorzaken.
Laad het batterijgereedschap niet op op een vochtige of natte plaats. Gebruik, bewaar of laad batterijpakketten of producten niet op op plaatsen waar de temperatuur lager is dan 10 °C of hoger dan 38 °C. Niet buiten of in voertuigen opslaan.
Bescherm uw longen. Draag een gezichts- of stofmasker als de werkzaamheden stoffig zijn. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van de handstofzuiger kunnen beïnvloeden. Laat het product repareren voordat u het gebruikt als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden producten.
Gebruik alleen accessoires die door de fabrikant worden aanbevolen voor uw model. Accessoires die geschikt zijn voor het ene product kunnen letsel veroorzaken bij gebruik op een ander product.
Laat geen benzine, oliën, producten op petroleum basis, enz., in contact komen met plastic onderdelen. Ze bevatten chemicaliën die plastic kunnen beschadigen, verzwakken of vernietigen.
Laat onderhoud uitvoeren door een gekwalificeerd reparateur met uitsluitend identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het product behouden blijft.
Dit product bevat geen onderhoudbare onderdelen.
Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die deze handstofzuiger mogelijk gebruiken. Als u deze handstofzuiger aan iemand uitleent, leen dan ook deze instructies uit.

SYMBOLEN

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus te verklaren die aan dit product zijn verbonden.

SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG:	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	LET OP:	(Zonder veiligheidswaarschuwingssymbool) Geeft informatie aan die als belangrijk wordt beschouwd, maar die geen verband houdt met potentieel letsel (bijv. berichten met betrekking tot schade aan eigendommen).

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een correcte interpretatie van deze symbolen stelt u in staat het product beter en veiliger te bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Geeft een potentieel persoonlijk letselrisico aan.
	Lees de gebruikershandleiding	Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Waarschuwing voor natte omstandigheden	Niet blootstellen aan regen of gebruiken in vochtige ruimtes.
	Lang haar	Risico dat lang haar in de luchtinlaat wordt gezogen.
	Recycle symbool	Dit product maakt gebruik van lithium-ion (Li-ion) batterijen. Lokale, provinciale of federale wetten kunnen het verbieden om batterijen bij het gewone afval te gooien. Raadpleeg uw plaatselijke afvalverwerker voor informatie over beschikbare recycling- en/of verwijderingsopties.
V	Volt	Voltage
min	Minuten	Tijd
	Gelijkstroom	Type of kenmerk van stroom
n_o	Nullasttoerental	Rotatiesnelheid, bij nullast
.../min	Per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen, etc., per minuut

Dit is een product van het "huishoudelijke type", wat betekent dat het bedoeld is voor huishoudelijk gebruik.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
