Whynter IDC-221SC - Handleiding ijsmachine

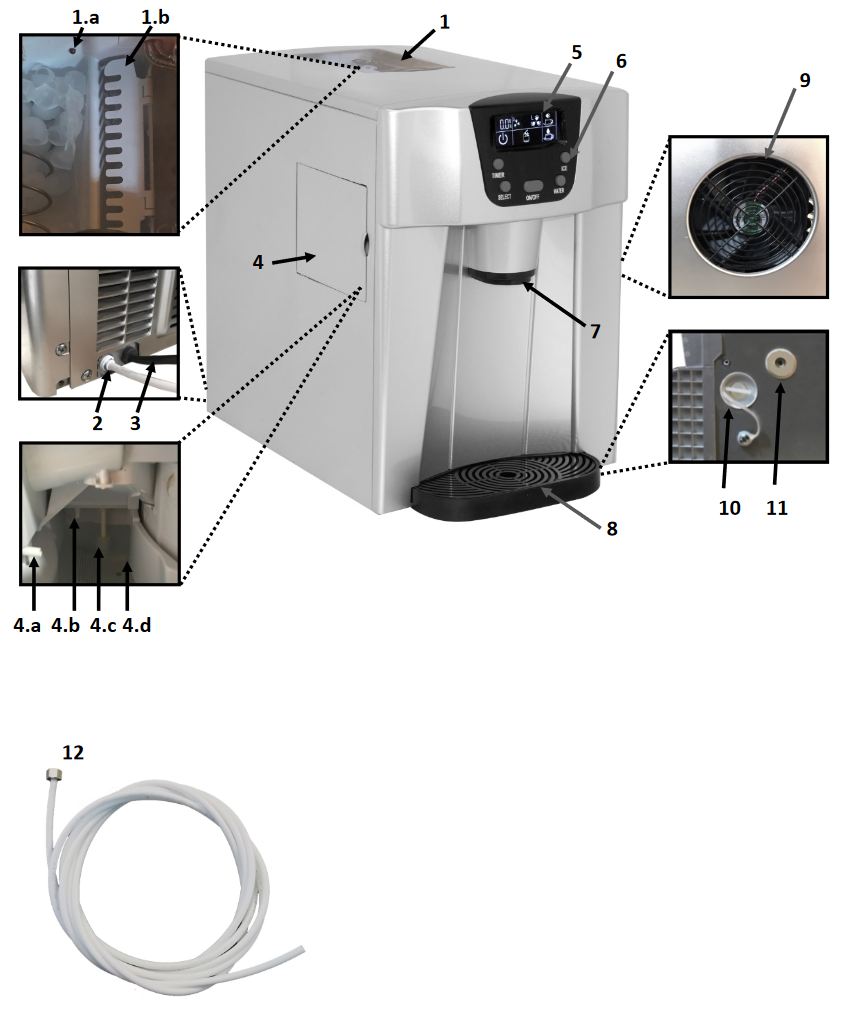

ONDERDELEN EN BEDIENINGSPANEEL

1. Toegangsklep ijsbak
   1. Ijs vol-sensor
   2. IJsschep
2. Waterinlaatpoort
3. Stroomkabel
4. Toegangsdeur waterreservoir
   1. a Afvoeropening ijsreservoir
   2. b Watertoevoer
   3. c Waterniveausensor
   4. d Waterreservoir
5. LCD-scherm
6. Bedieningspaneel
7. Uitlaat water- en ijsdispenser
8. Wateropvangbak
9. Luchtopening
10. Afvoerkap en rubberen afvoerplug
11. Rubberen gripvoeten (4)
12. 12 ft. Inlaatslang

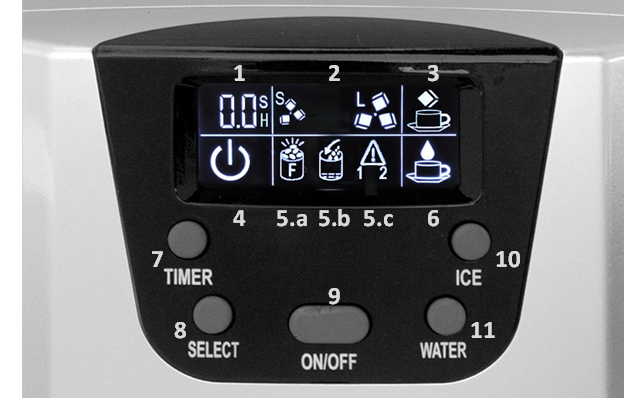

LCD-SCHERMOVERZICHT

1. TIMERINDICATOR
   Geeft de resterende tijd weer wanneer de unit AAN of UIT moet worden gezet. (zie Timerinstellinginstructies)
2. IJSGROOTTE-INDICATOR
   Deze unit produceert ijs in de vorm van kogels. Elke keer dat u op de selectieknop voor de ijsgrootte drukt, verandert het selectievenster tussen Klein en Groot. De gekozen grootte blijft geselecteerd, tenzij deze wordt gewijzigd of er een stroomstoring is. Wanneer de omgevingstemperatuur lager is dan 15 °C, is het het meest efficiënt om de kleine kubusgrootte te gebruiken. In het geval van een stroomonderbreking start de werking niet automatisch opnieuw. Bij herstart wordt standaard de grote ijsgrootte geselecteerd.
3. IJS AFGIFTE INDICATOR
   Deze indicator wordt weergegeven wanneer de unit ijs afgeeft.
4. AAN/UIT-INDICATOR
   Deze indicator wordt altijd weergegeven om aan te geven dat de unit is aangesloten en stroom ontvangt.
5. WERKING INDICATOREN
   1. IJS VOL-INDICATOR
      Wanneer de ijsbak vol is, wordt deze indicator weergegeven. De indicator blijft zichtbaar totdat het ijs in de bak langzaam wegsmelt of is verwijderd. De unit blijft in een "Standby"-modus totdat het ijs is verwijderd/gesmolten. Op dat moment start de unit automatisch weer normaal.
   2. WATERINDICATOR
      Wanneer de waterindicator continu brandt, pompt de unit water om ijs te maken. Als het waterniveau te laag is, knippert de indicator en stopt de unit automatisch met werken. Zodra u water aan de unit toevoegt, gaat de indicator uit en hervat de unit de normale werking.
   3. WAARSCHUWING INDICATOR
      Dit geeft aan dat er een fout is met de unit. (zie Probleemoplossing)
6. WATER AFGIFTE INDICATOR
   Deze indicator wordt weergegeven wanneer de unit water afgeeft.
7. TIMER BUTTON
   Druk hierop om de timer te programmeren voor vertraagd AAN- of UIT-schakelen.
8. SELECT BUTTON
   Druk hierop om de ijsgrootte en timer te programmeren.
9. ON/OFF BUTTON
   Druk hierop om de unit in en uit te schakelen.
10. ICE DISPENSER BUTTON
    Druk op de knop om ijs af te geven. Druk nogmaals om te stoppen met het afgeven van ijs.
11. WATER BUTTON
    Druk op de knop om water af te geven. Druk nogmaals om te stoppen met het afgeven van water.

INSTALLATIE- EN BEDIENINGSINSTRUCTIES

INSTALLATIE VAN UW IJSBLOKJESMAKER EN WATERDISPENSER

• Dit apparaat mag alleen worden geïnstalleerd door een erkende loodgieter (ALLEEN DIRECTE WATERAANSLUITING)
• Laat het apparaat ongeveer 4 uur rechtop staan voordat u het op de stroombron aansluit. Dit vermindert de kans op een storing in het koelsysteem als gevolg van de behandeling tijdens het transport.
• Plaats het apparaat uit de buurt van direct zonlicht en warmtebronnen (fornuis, verwarming, radiator, enz.). Direct zonlicht kan de acrylcoating aantasten en warmtebronnen kunnen het elektriciteitsverbruik verhogen. Extreem koude omgevingstemperaturen kunnen er ook voor zorgen dat het apparaat niet goed werkt. Voor de beste prestaties moet de watertemperatuur tussen 13ºC en 29ºC liggen en de omgevingstemperatuur tussen 18ºC en 25ºC.
• Steek de stekker van het apparaat in een exclusief, correct geïnstalleerd geaard stopcontact. Knip of verwijder in geen geval de derde (aard)pen van het netsnoer.
• Het apparaat moet worden geïnstalleerd met alle elektrische en wateraansluitingen in overeenstemming met de staats- en lokale voorschriften.
• Over het algemeen is het altijd een goed idee om het water te filteren. Een waterfilter kan smaak en geuren, evenals deeltjes, verwijderen. Waar het water erg hard is, kan zacht water resulteren in witte, zachte ijsblokjes die aan elkaar blijven plakken. Gedeïoniseerd water wordt niet aanbevolen.
•
  Installeer het apparaat niet in de buurt van een oven, radiator of andere warmtebron.

RUIMTEVEREISTEN

• Tijdens het transport mag de hellingshoek van het apparaat niet meer dan 45° bedragen.
• Draai het apparaat niet om. Er kunnen problemen optreden in de compressor en het gesloten systeem.
• Het apparaat moet zich op een harde en vlakke ondergrond bevinden die het apparaat kan dragen wanneer het vol is. Het is belangrijk dat de ijsblokjesmaker waterpas staat om goed te kunnen werken.
• Wacht 4 uur na het plaatsen voordat u het apparaat voor de eerste keer gebruikt.
• Reinig de ijsschep, het waterreservoir en de ijsschep regelmatig.
•
  Knip of klem het netsnoer niet tussen de ijsblokjesmaker en de muur of kast.

BEDIENINGSINSTRUCTIES
Voor het gebruik van dit apparaat is water nodig. Het toevoegen van water aan dit apparaat kan op 2 verschillende manieren:
HANDMATIGE VULMETHODE

1. Zorg ervoor dat het apparaat is uitgeschakeld.
2. Open de toegangsklep van het waterreservoir.
3. Verwijder stof of voorwerpen die zich in het waterreservoir kunnen bevinden.
4. Vul het waterreservoir tot aan de lijn met de markering "MAX". Vul alleen met drinkbaar of drinkwater.

DIRECTE WATERAANSLUITING
De directe waterleiding kan in het apparaat worden geïnstalleerd voor een continue waterstroom, waardoor u het waterreservoir niet telkens hoeft bij te vullen als u meer ijs of water nodig heeft.
OPMERKING: Bij gebruik van de directe wateraansluiting mag dit apparaat alleen worden geïnstalleerd door een erkende loodgieter.

1. Zorg ervoor dat het apparaat is uitgeschakeld.
2. Steek de inlaatslang in de waterinlaatpoort. Zorg ervoor dat de inlaatslang volledig is ingestoken om waterlekkage te voorkomen.
3. Sluit het andere uiteinde van de slang aan op uw waterbron.
4. Schroef de slang met de hand in de waterbron en zorg ervoor dat de verbinding goed is aangedraaid om lekkage te voorkomen.
5. De aanbevolen waterdruk is 58 PSI.
6. Zet de hoofdwatertoevoer en -kraan open. Controleer op lekkage van de watertoevoer. Draai alle aansluitingen vast.

• Vul het waterreservoir niet verder dan de lijn met de markering MAX bij het handmatig vullen van het water, omdat dit ervoor zorgt dat er water over het reservoir stroomt en de elektronische componenten in het apparaat doordrenkt.
• Vul de dispenser nooit met een andere vloeistof dan water. Dit zal leiden tot schade aan het dispensatiesysteem en maakt de garantie ongeldig.

INSTRUCTIES VOOR HET MAKEN VAN IJS

1. Schakel het apparaat in door op de Power button (aan/uit-knop) te drukken.
2. Selecteer de gewenste ijsgrootte door op de ice size selector button (ijsgrootte-selectieknop) te drukken (Small of Large).
3. Het water wordt van het waterreservoir naar de waterbak onder de vriesstaven gepompt. De vriesstaven beginnen te bevriezen. Zodra het vriesproces is voltooid, worden de vriesstaven verwarmd om het ijs te laten vallen en de ijsschep duwt het ijs naar beneden in de ijsopslagbak.
4. Gooi de eerste paar ladingen ijs weg wanneer het apparaat voor het eerst wordt gebruikt.
5. Het apparaat controleert automatisch periodiek het waterniveau in het reservoir en stopt de ijsbereidingscyclus wanneer het apparaat een watertekort detecteert.
   HANDMATIGE VULMETHODE: Wanneer het waterniveau laag is, begint de waterindicator te knipperen. Druk op de ON/OFF button (aan/uit-knop) om het apparaat uit te schakelen en vul het reservoir met water. Druk nogmaals op de ON/OFF button (aan/uit-knop) om de ijsbereidingscyclus opnieuw te starten of wacht 3 minuten nadat de waterindicator stopt met knipperen, omdat het apparaat automatisch aan de normale werkingscyclus begint.
   DIRECTE WATERAANSLUITING: Zodra het waterreservoir leeg is, wordt het automatisch bijgevuld tot aan de MAX-lijn.
6. Wanneer het ijs de sensor voor volle ijsbak bereikt, stopt het apparaat met werken en wordt de indicator voor volle ijsbak weergegeven.
7. Vervang het water in het waterreservoir om de 24 uur om een redelijk hygiëneniveau te garanderen. Als het apparaat niet in gebruik is, laat dan al het water in het waterreservoir weglopen.

• Wanneer de omgevingstemperatuur lager is dan 15ºC, wordt de kleine ijsgrootte aanbevolen om te voorkomen dat ijs aan elkaar klontert. Voor de beste prestaties moet de watertemperatuur tussen 13ºC en 29ºC liggen en de omgevingstemperatuur tussen 18ºC en 25ºC.
• De ijsopslagbak houdt het ijs niet bevroren. Het ijs in de bak smelt langzaam en het water druppelt in het waterreservoir en wordt hergebruikt.

IJS EN WATER TAPPEN

1. Plaats een glas of beker direct onder de water- en ijsdispenseruitlaat.
2. Om ijs te tappen, drukt u op de ICE button (ijsknop). Zodra de gewenste hoeveelheid ijs is getapt, drukt u op de ice dispenser button (ijstapknoppen) om te stoppen.
   Om water te tappen, drukt u op de WATER button (waterknop). Zodra de gewenste hoeveelheid water is getapt, drukt u op de WATER button (waterknop) om te stoppen. Dit apparaat tapt alleen water op kamertemperatuur en/of water van het gesmolten ijs. Water in het waterreservoir wordt niet gekoeld wanneer het apparaat in werking is.

OPMERKING: Standaard tapt het apparaat 10 seconden water wanneer op de WATER button (waterknop) wordt gedrukt. De standaard taptijd van het water kan worden aangepast door de WATER button (waterknop) 3 seconden ingedrukt te houden. Druk vervolgens op de Select button (selectieknop) om de gewenste taptijd te kiezen van 7 seconden tot 25 seconden. Druk op de WATER button (waterknop) om de selectie te bevestigen.

• Verwijder het glas of de beker niet onder de tapuitlaat voordat het tappen van het ijs of water is voltooid.

INSTRUCTIES VOOR HET INSTELLEN VAN DE TIMER
TIMERVERTRAGING INSCHAKELEN
Wanneer het apparaat is uitgeschakeld, drukt u op de Timer button (timerknop) op het bedieningspaneel en de tijdindicator knippert. Stel de gewenste tijdvertraging IN uren in door op de Select button (selectieknop) te drukken. De tijdstappen zijn 0,5 uur tot 18 uur. De weergegeven tijd verandert onveranderlijk en neemt af met 0,1 uur. Wanneer de ingestelde vertragingstijd is verstreken, wordt het apparaat ingeschakeld. Om de functie voor uitgestelde inschakeling te annuleren, drukt u op de Timer button (timerknop) en het pictogram verdwijnt, waarmee wordt bevestigd dat de functie is geannuleerd.

TIMERVERTRAGING UITSCHAKELEN
Wanneer het apparaat is ingeschakeld, drukt u op de Timer button (timerknop) op het bedieningspaneel en de tijdindicator knippert. Stel de gewenste tijdvertraging UIT uren in door op de Select button (selectieknop) te drukken. De tijdstappen zijn 0,5 uur tot 18 uur. De weergegeven tijd verandert onveranderlijk en neemt af met 0,1 uur. Wanneer de ingestelde vertragingstijd is verstreken, wordt het apparaat uitgeschakeld. Om de functie voor uitgestelde uitschakeling te annuleren, drukt u op de Timer button (timerknop) en het pictogram verdwijnt, waarmee wordt bevestigd dat de functie is geannuleerd.

NORMALE GELUIDEN
Uw apparaat kan geluiden maken die u niet kent. Harde oppervlakken zoals de vloer en de muren kunnen de geluiden luider laten lijken dan ze in werkelijkheid zijn. Hieronder worden de soorten geluiden beschreven die nieuw voor u kunnen zijn en wat ze kunnen veroorzaken.

• Rammelende geluiden kunnen afkomstig zijn van de stroming van het koelmiddel of de waterleiding, items die bovenop het apparaat zijn opgeslagen, kunnen ook geluiden maken.
• De zeer efficiënte compressor kan een pulserend of hoog geluid maken.
• Water dat van de verdamper naar het waterreservoir stroomt, kan een plonsgeluid maken.
• Aan het einde van elke cyclus kunt u een gorgelend geluid horen als gevolg van het koelmiddel dat in uw apparaat stroomt.
• U kunt horen hoe er lucht over de condensor wordt geforceerd door de condensorventilator.
• Tijdens de oogstcyclus kunt u het geluid horen van ijsblokjes die in de ijsbak vallen

STROOMUITVAL

De meeste stroomuitvallen zijn binnen enkele uren verholpen en hebben geen invloed op de temperatuur van uw apparaat als u het aantal keren dat de afdekking van het apparaat wordt geopend minimaliseert. Als de stroom langere tijd is uitgeschakeld, moet u de juiste stappen ondernemen om uw apparaat los te koppelen. Als u het apparaat niet loskoppelt, kan dit leiden tot een elektrische schok of persoonlijk letsel.

ONDERHOUD EN VERZORGING

Het niet loskoppelen van het apparaat kan leiden tot elektrische schokken of persoonlijk letsel.
Regelmatige reiniging en goed onderhoud zorgen voor efficiëntie, topprestaties en een lange levensduur. De vermelde onderhoudsintervallen zijn gebaseerd op normale omstandigheden.

• Inspecteer regelmatig de leidingaansluitingen om er zeker van te zijn dat er geen lekken zijn.
• Koppel de watertoevoerslang los als het apparaat lange tijd niet wordt gebruikt.
• Bewaar nooit iets anders dan ijs in de ijsopslagbak.

• Raak de stekker niet aan als uw handen nat zijn.
• Trek nooit de stekker uit het stopcontact door aan het snoer te trekken. Pak de stekker vast en trek hem er stevig uit.

UW IJSMAKER EN WATERDISPENSER LEEGMAKEN
Volg de onderstaande stappen om het apparaat leeg te maken.

1. Verplaats het apparaat voorzichtig naar een gootsteen of andere geschikte plaats om het leeg te maken.
2. Verwijder de afvoerdop en de rubberen afvoerstop aan de onderkant van het apparaat om toegang te krijgen tot de afvoer.
3. Laat het water uit de afvoerplug lopen. Afvoerdop en rubberen afvoerplug
4. Plaats de rubberen afvoerplug stevig in de afvoeropening.

Kantel het apparaat niet als er water in het reservoir zit.

DE TOEVOERSLANG VERWIJDEREN
Om de toevoerslang van het draagbare apparaat los te koppelen, drukt u op de waterinlaatknop terwijl u tegelijkertijd aan de toevoerslang trekt.

UW IJSMAKER EN WATERDISPENSER REINIGEN
Om de reinheid van het ijs te garanderen, moet het water in het reservoir om de 24 uur worden vervangen.

1. Verwijder de afvoerplug om het resterende water uit het waterreservoir te laten lopen als het apparaat lange tijd niet wordt gebruikt. Plaats de afvoerplug terug nadat het water is afgevoerd.
2. Gebruik altijd drinkbaar of drinkwater.
3. Reinig uw apparaat regelmatig. Schakel bij het reinigen het apparaat uit en verwijder het ijs. Besproei het apparaat niet met chemicaliën of verdunde middelen zoals zuren, benzine of olie. Grondig spoelen voor aanvang.

EXTERIEUR REINIGEN
Het apparaat kan worden gereinigd met een mild reinigingsmiddel en een warmwateroplossing, zoals 28 g afwasmiddel vermengd met 7,5 liter warm water. Gebruik geen reinigingsmiddelen op basis van oplosmiddelen of schuurmiddelen. Gebruik een zachte spons en spoel na met schoon water. Afnemen met een zachte, schone doek om watervlekken te voorkomen.

INTERIEUR REINIGEN
Indien nodig de binnenkant van het apparaat ontdooien en grondig reinigen met milde zeep en water. Gebruik geen elektrische verwarmingstoestellen, scherpe of puntige gereedschappen bij het ontdooien.
Laat bij het ontdooien of openen van het uitgeschakelde apparaat de toegangsklep van de ijsbak en de deur van het waterreservoir open.
Hierdoor kan de lucht de binnenkant van het apparaat drogen, waardoor de kans op schimmel en schade aan de onderdelen van het vormmechanisme wordt verkleind.

PROBLEEMOPLOSSING

VEILIGHEIDSMAATREGELEN

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF LETSEL TE VERMINDEREN BIJ HET GEBRUIK VAN UW IJS- EN WATERDISPENSER, DIENT U DEZE BASISVOORZORGSMAATREGELEN TE VOLGEN:

• Lees alle instructies voordat u het apparaat gebruikt
• Maak nooit onderdelen van het apparaat schoon met ontvlambare vloeistoffen. De dampen kunnen brandgevaar veroorzaken. Gebruik geen overmatig natte doek, industriële oplosmiddelen en producten op oliebasis om dit apparaat schoon te maken
• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat. De dampen kunnen brandgevaar veroorzaken
• Maak geen misbruik van het apparaat, ga er niet op zitten of staan
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen
• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen
• Gebruik het apparaat alleen voor het beoogde doel. Dit apparaat is uitsluitend ontworpen voor huishoudelijk, niet-commercieel gebruik. Elk ander gebruik maakt de garantie ongeldig
• Om het risico op een schok te vermijden, mag het product nooit worden gebruikt in een stoomrijke of natte omgeving
• Tijdens de installatie mag de stroomtoevoer niet overmatig of gevaarlijk worden gebogen of platgedrukt
• Knoei niet met de bedieningselementen
• Zorg ervoor dat de stekker volledig en stevig in het stopcontact zit. Als het stopcontact dat u wilt gebruiken niet voldoende is geaard of wordt beschermd door een tijdvertragingszekering of stroomonderbreker, laat dan een gekwalificeerde elektricien een stopcontact installeren dat geschikt is voor de lokale elektrische voorschriften en eisen
• Gebruik geen meervoudig stopcontact of een verlengsnoer, omdat dit kan oververhitten en brandgevaar kan opleveren
• Zorg ervoor dat de stekker schoon is voor gebruik
• Schakel dit apparaat niet in en uit door de stekker in en uit te steken. Gebruik altijd de ON/OFF (AAN/UIT) schakelaar
• Nadat u het apparaat hebt uitgeschakeld, haalt u de stekker uit het stopcontact
• Zorg ervoor dat uw handen droog zijn wanneer u de stekker aansluit. Het apparaat is voor uw bescherming voorzien van een geaarde stekker met drie pinnen op het netsnoer. Wijzig, verwijder of probeer de stekker nooit zelf te repareren
• Repareer, demonteer en/of wijzig het apparaat niet zelf
• Vervoer het apparaat alleen in een rechtopstaande positie, of laat het minimaal 4 uur in een rechtopstaande positie staan voor het eerste gebruik
• Zorg er bij het plaatsen of verplaatsen van het apparaat voor dat het niet ondersteboven wordt gekeerd of meer dan 45° of meer uit het lood staat
• Er moet uiterste voorzichtigheid worden betracht bij het verplaatsen of optillen van het apparaat, gebruik handgrepen en til niet aan de basis van het apparaat om letsel te voorkomen
• Dit apparaat moet worden geïnstalleerd in een ruimte die is beschermd tegen de elementen, zoals wind, regen, waterspray of druppels
• Wanneer u dit apparaat in een afgesloten ruimte gebruikt, zorg er dan voor dat er voldoende ventilatie is om oververhitting en brand te voorkomen. Laat aan alle kanten van het apparaat minimaal 5" luchtruimte vrij
• Plaats het apparaat altijd op een vlakke en harde en waterpas ondergrond die het apparaat kan dragen wanneer het vol is
• Zorg ervoor dat voorwerpen de ventilatieopeningen niet blokkeren
• Steek nooit uw vingers of andere voorwerpen in de luchtuitlaten
• Dit apparaat moet geaard zijn
• De draden in dit netsnoer zijn gekleurd in overeenstemming met de volgende code:
  • Groen of groen met een gele streep: Aarding
  • Wit: Neutraal
  • Zwart: Onder spanning

DE FABRIKANT WIJST ALLE VERANTWOORDELIJKHEID AF INDIEN DE BOVENSTAANDE INSTRUCTIES NIET WORDEN OPGEVOLGD

TECHNISCHE SPECIFICATIES

WWW.WHYNTER.COM
