Whynter MC-491DC - Handleiding ijsmachine

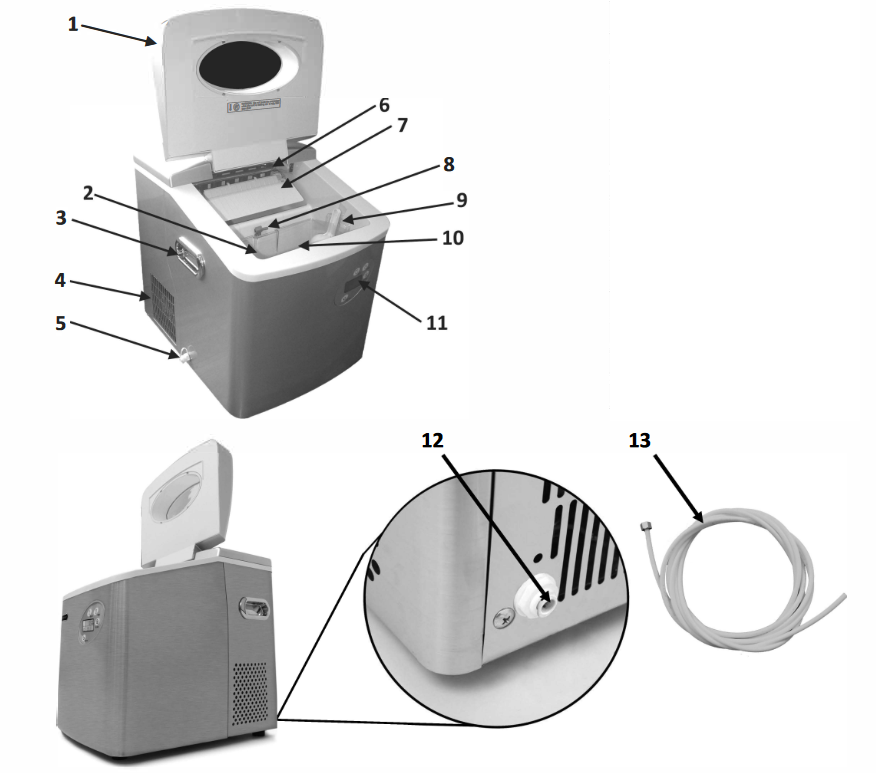

ONDERDELEN EN BEDIENINGSPANEEL

1. Ijsmachine Deksel
2. Ijsmand (Verwijderbaar)
3. Handgreep
4. Ventilatieopening
5. Afvoerkap en rubberen afvoerplug
6. Vriesbalken
7. IJsschep
8. Ijs Vol Sensor
9. IJsschepje
10. Waterreservoir
11. Bedieningspaneel
12. Waterinlaat
13. 12 ft. Inlaatslang

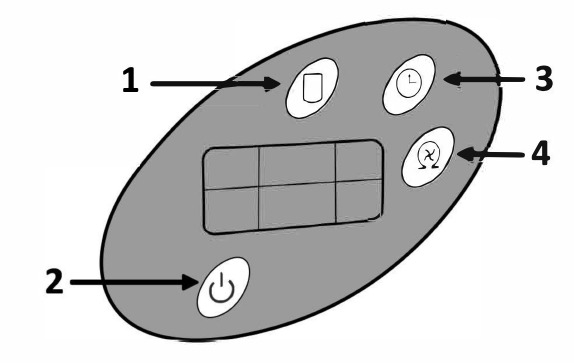

1. Maatselector
2. Aan/uit-knop
3. Timerknop
4. Reinigingsknop

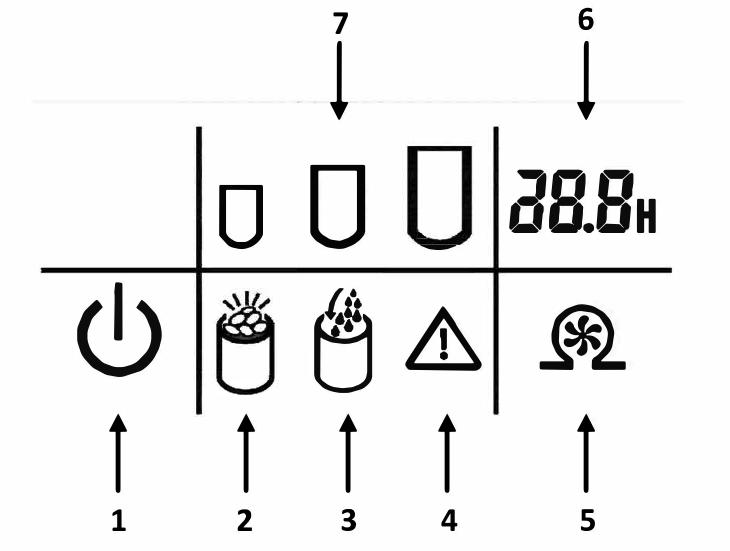

LCD-DISPLAY OVERZICHT

1. AAN/UIT-INDICATOR
   Deze indicator wordt de hele tijd weergegeven om aan te geven dat het apparaat is aangesloten en stroom ontvangt. Het apparaat is in werking wanneer de IJSMAAT-INDICATOR (7.) brandt.
2. IJS VOL INDICATOR
   Wanneer de ijsmand vol is, wordt deze indicator weergegeven. De indicator blijft branden totdat het ijs in de mand langzaam wegsmelt of is verwijderd. Het apparaat blijft in een "Standby"-modus totdat het ijs is verwijderd / gesmolten, waarna het apparaat automatisch weer normaal gaat werken.
3. WATERINDICATOR
   Wanneer de waterindicator continu brandt, pompt het apparaat water om ijs te maken. Als het waterniveau te laag is, knippert de indicator en stopt de ijsmachine automatisch met werken. Zodra u water aan het apparaat toevoegt, gaat de indicator uit en hervat de ijsmachine de normale werking.
4. WAARSCHUWINGSINDICATOR
   Dit geeft aan dat er een fout is met het apparaat. (zie Probleemoplossing)
5. ZELFREINIGINGSINDICATOR
   Geeft aan dat het apparaat het zelfreinigingsprogramma is ingegaan. (zie Uw ijsmachine reinigen)
6. TIMERINDICATOR
   Geeft de resterende tijd weer wanneer het apparaat AAN of UIT wordt gezet. (zie Timerinstellingen)
7. IJSMAAT-INDICATOR
   Deze ijsmachine produceert kogelvormig ijs. Elke keer dat u op de Size Selector (Maatselector) knop drukt, verandert de selectie van de kubusgrootte tussen Small (Klein), Medium (Middel) en Large (Groot). De gekozen modus blijft geselecteerd, tenzij deze wordt gewijzigd of er een stroomstoring is. Voor de meest efficiënte werking wanneer de omgevingstemperatuur lager is dan 15 °C (59 °F), gebruikt u de kleine kubusgrootte. In geval van een stroomonderbreking start de werking niet automatisch opnieuw. Bij het opnieuw opstarten wordt standaard de medium ijsgrootte geselecteerd.

INSTALLATIE- EN BEDIENINGSINSTRUCTIES

INSTALLATIE VAN UW IJSMACHINE

• Plaats de ijsmachine uit de buurt van direct zonlicht en warmtebronnen (fornuis, verwarming, radiator, enz.). Direct zonlicht kan de acrylcoating aantasten en warmtebronnen kunnen het elektriciteitsverbruik verhogen. Extreem koude omgevingstemperaturen kunnen er ook voor zorgen dat de ijsmachine niet goed werkt.
• Steek de stekker van de ijsmachine in een exclusief, correct geïnstalleerd geaard stopcontact. Knip of verwijder in geen geval de derde (aardings)pen van het netsnoer.
•
  Installeer de ijsmachine niet in de buurt van een oven, radiator of andere warmtebron.

RUIMTEVEREISTEN

• Tijdens het transport mag de hellingshoek van de kast niet meer dan 45^° bedragen.
• Draai de ijsmachine niet om. Er kunnen problemen ontstaan in de compressor en het gesloten systeem.
• De ijsmachine moet horizontaal op een correct geëgaliseerd oppervlak worden geplaatst.
• Om een goede ventilatie van uw ijsmachine te garanderen, dient u 15 cm ruimte aan de achterkant en aan elke zijkant vrij te laten.
• Wacht 4 uur na het plaatsen van de ijsmachine voordat u deze voor de eerste keer gebruikt.
• Reinig de ijsschep, de ijsmand, het waterreservoir en de ijsscoop regelmatig.

BEDIENINGSINSTRUCTIES
Voor het gebruik van deze draagbare ijsmachine is water nodig. Water toevoegen aan dit apparaat kan op 2 verschillende manieren:

METHODE VOOR HANDMATIG VULLEN

1. Zorg ervoor dat de ijsmachine is uitgeschakeld.
2. Open het deksel en verwijder de ijsmand.
3. Verwijder stof of voorwerpen die zich in het waterreservoir kunnen bevinden.
4. Vul het waterreservoir tot aan de lijn die is gemarkeerd met "". Vul alleen met drinkbaar water.

METHODE VOOR DIRECTE WATERAANSLUITING
De directe waterleiding kan op de ijsmachine worden aangesloten voor een continue waterstroom, waardoor u niet telkens een waterreservoir hoeft bij te vullen wanneer u meer ijs nodig heeft. OPMERKING: Raadpleeg voor installatie een professionele loodgieter

1. Zorg ervoor dat de ijsmachine is uitgeschakeld.
2. Steek de inlaatslang in de waterinlaatpoort, zoals weergegeven in Afb. 1a.
3. Zorg ervoor dat de inlaatslang volledig is ingestoken om waterlekkage te voorkomen. Zie Afb. 1b.
4. Sluit het andere uiteinde van de slang aan op uw waterbron. Afb. 1c
5. Schroef de slang met de hand in de waterbron en zorg ervoor dat de verbinding goed vastzit om lekken te voorkomen. Afb. 1d
6. De aanbevolen waterdruk is 58 PSI.

INSTRUCTIES VOOR HET MAKEN VAN IJS

1. Schakel het apparaat in door op de Power button (aan/uit-knop) te drukken.
2. Selecteer de gewenste ijsblokjesgrootte door op de Size Selector (grootte-selector) (Small (klein), Medium (middel) of Large (groot)) te drukken.
3. Er wordt water uit het waterreservoir naar de waterbak onder de vriesstaven gepompt. De vriesstaven beginnen te bevriezen. Zodra het vriesproces is voltooid, warmen de vriesstaven op om de ijsblokjes te laten vallen. Vervolgens duwt de ijsschep de ijsblokjes naar beneden in de ijsmand.
4. Gooi bij het eerste gebruik van het apparaat de eerste paar batches ijs weg.
5. De ijsmachine controleert automatisch periodiek het waterniveau in het reservoir en stopt de ijsbereidingscyclus wanneer de ijsmachine een watertekort detecteert.
   METHODE VOOR HANDMATIG VULLEN: De waterindicator tJ begint dan te knipperen. Druk op de ON/OFF button (aan/uit-knop) om het apparaat uit te schakelen en vul het reservoir met water. Druk nogmaals op de ON/OFF button (aan/uit-knop) om de ijsbereidingscyclus opnieuw te starten of wacht 3 minuten nadat de waterindicator is gestopt met knipperen, omdat de ijsmachine dan automatisch met de normale werkingscyclus begint.
   METHODE VOOR DIRECTE WATERAANSLUITING: Zodra er geen water meer in het waterreservoir zit, vult de ijsmachine automatisch bij tot aan de lijn.
6. Wanneer de ijsblokjes de sensor voor volle ijsbak bereiken, stopt de ijsmachine met werken en wordt de ICE FULL indicator (ijs vol-indicator) weergegeven.
7. Vervang het water in het waterreservoir om de 24 uur om een redelijk hygiëneniveau te garanderen. Als het apparaat niet in gebruik is, laat dan al het water dat in het waterreservoir zit, weglopen.

• OPMERKING: Deze ijsmachine produceert 12 ijsblokjes per cyclus van ongeveer 10 tot 15 minuten, afhankelijk van de geselecteerde ijsblokjesgrootte. Wanneer de omgevingstemperatuur lager is dan 59^°F, wordt de kleine ijsblokjesgrootte aanbevolen om te voorkomen dat ijsblokjes aan elkaar klonteren. Voor de beste prestaties moet de watertemperatuur tussen 55^°F en 85^°F liggen en de omgevingstemperatuur tussen 65^°F en 77^°F.
• OPMERKING: De ijsmand houdt de ijsblokjes niet bevroren. Het ijs in de mand smelt langzaam en het water druppelt in het waterreservoir en wordt hergebruikt.

INSTRUCTIES VOOR HET INSTELLEN VAN DE TIMER
TIMERVERTRAGING INSCHAKELEN
Wanneer de ijsmachine is uitgeschakeld, drukt u op de Timer button (timerknop) op het bedieningspaneel en knippert "l_[I_H" in het Timer Set display window (timerinstellingsvenster). Stel het gewenste aantal uren vertraging IN in door op de SIZE SELECTOR button (grootte-selectorknop) te drukken. De tijdsintervallen zijn 0,5 uur tot 18 uur. De weergegeven tijd verandert onveranderlijk en daalt met 0,1 uur. Wanneer de ingestelde vertragingstijd is verstreken, wordt de ijsmachine ingeschakeld. Om de functie voor vertraagd inschakelen te annuleren, drukt u op de Timer button (timerknop) en het pictogram verdwijnt, wat bevestigt dat de functie is geannuleerd.

TIMERVERTRAGING UITSCHAKELEN
Wanneer de ijsmachine is ingeschakeld, drukt u op de Timer button (timerknop) op het bedieningspaneel en knippert "I.D_H" in het Timer Set display window (timerinstellingsvenster). Stel het gewenste aantal uren vertraging UIT in door op de SIZE SELECTOR button (grootte-selectorknop) te drukken. De tijdsintervallen zijn 0,5 uur tot 18 uur. De weergegeven tijd verandert onveranderlijk en daalt met 0,1 uur. Wanneer de ingestelde vertragingstijd is verstreken, wordt de ijsmachine uitgeschakeld. Om de functie voor vertraagd uitschakelen te annuleren, drukt u op de Timer button (timerknop) en het pictogram verdwijnt, wat bevestigt dat de functie is geannuleerd.

NORMALE GELUIDEN
Uw nieuwe ijsmachine kan geluiden maken die u niet kent. Harde oppervlakken zoals de vloer en de muren kunnen de geluiden luider laten klinken dan ze in werkelijkheid zijn. Het volgende beschrijft de soorten geluiden die nieuw voor u kunnen zijn en wat ze mogelijk veroorzaakt.

• Rammelende geluiden kunnen afkomstig zijn van de stroom van het koelmiddel of de waterleiding, ook voorwerpen die bovenop de ijsmachine zijn opgeslagen, kunnen geluiden maken.
• De hoogrendementcompressor kan een pulserend of hoog geluid maken.
• Water dat van de verdamper naar het waterreservoir stroomt, kan een plonsgeluid maken.
• Aan het einde van elke cyclus kunt u een borrelend geluid horen als gevolg van het koelmiddel dat in uw ijsmachine stroomt.
• U kunt horen dat er lucht over de condensor wordt geforceerd door de condensorventilator.
• Tijdens de oogstcyclus kunt u het geluid horen van ijsblokjes die in de ijsmand vallen.

STROOMUITVAL
De meeste stroomuitvallen worden binnen enkele uren verholpen en hebben geen invloed op de temperatuur van uw ijsmachine als u het aantal keren dat het deksel van de ijsmachine wordt geopend, tot een minimum beperkt. Als de stroom voor langere tijd uitvalt, moet u de juiste stappen ondernemen om uw apparaat los te koppelen. Als u de stekker van de ijsmachine niet uit het stopcontact haalt, kan dit leiden tot een elektrische schok of persoonlijk letsel.

ONDERHOUD EN VERZORGING

Als de ijsmachine niet wordt losgekoppeld, kan dit leiden tot een elektrische schok of persoonlijk letsel

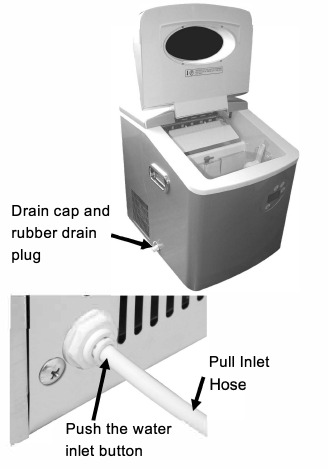

UW IJSMACHINE LEEGMAKEN
Volg de onderstaande stappen om het apparaat leeg te maken.

1. Verplaats het apparaat voorzichtig naar een gootsteen of een andere geschikte plek om het leeg te maken
2. Verwijder de afvoerkap en de rubberen afvoerplug aan de linkerkant van de ijsmachine om toegang te krijgen tot de afvoer.
   OPMERKING: Een extra rubberen afvoerplug is inbegrepen als reserveonderdeel.
3. Laat het water uit de afvoerplug lopen.
4. Plaats de rubberen afvoerplug stevig in de afvoeropening.

   Kantel het apparaat niet als er water in het reservoir zit.

DE INLAATSLANG VERWIJDEREN
Om de inlaatslang van de draagbare ijsmachine los te koppelen, drukt u op de waterinlaatknop terwijl u tegelijkertijd aan de inlaatslang trekt.

UW IJSMACHINE AAN DE BUITENKANT REINIGEN
De buitenkant van de ijsmachine moet regelmatig worden schoongemaakt met een milde reinigingsoplossing, warm water en een zachte doek om af te vegen. Gebruik geen ruwe doek om krassen of beschadiging van het oppervlak van het apparaat te voorkomen.

BINNENKANT
De Whynter IMC-491 DC-ijsmachine is uitgerust met een Self-Clean (zelfreinigings)-programma dat ervoor zorgt dat uw ijs schoon en vers is door kalkaanslag en onzuiverheden te verwijderen. Dit programma werkt hetzelfde als het ijsbereidingsproces, alleen dan zonder bevriezing.

1. Koppel het apparaat los.
2. Verwijder de ijsmand.
3. Maak een oplossing van één deel azijn op 10 delen water en giet de oplossing in het waterreservoir.
4. Sluit het apparaat aan, houd de CLEAN (reinigings)-knop 3 seconden ingedrukt. Het apparaat gaat automatisch naar het zelfreinigingsprogramma dat ongeveer 5-6 minuten duurt. Tijdens dit proces worden de pictogrammen en weergegeven in het LCD-scherm, en het ventilatorblad in het pictogram zal altijd draaien. Dit proces spoelt de binnenste delen meerdere keren.
5. Nadat het zelfreinigingsprogramma is voltooid, laat u het water weglopen door de afvoerkap los te draaien en de rub beren afvoerplug aan de zijkant los te koppelen. Plaats de rubberen afvoerplug terug zodra het waterreservoir leeg is.
6. Koppel het apparaat los, voeg vers water toe aan het waterreservoir tot aan de waterniveau-markering.
7. Sluit het apparaat aan en start het zelfreinigingsprogramma opnieuw. Zodra het programma is voltooid, laat u het water weglopen.
8. Droog de binnen- en buitenkant af met een zachte en schone doek.
9. Plaats de rubberen afvoerplug en draai de afvoerkap vast.
   OPMERKING: Wanneer u het apparaat voor de eerste keer gebruikt of na een langere onderbreking, raden we aan om eerst het reinigingsprogramma uit te voeren.

PROBLEEMOPLOSSING

VEILIGHEIDSMAATREGELEN

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL BIJ HET GEBRUIK VAN UW DRAAGBARE IJSMACHINE TE VERMINDEREN, VOLGT U DEZE BASISVEILIGHEIDSMAATREGELEN:

• Lees alle instructies voordat u het apparaat gebruikt
• Reinig nooit onderdelen van het apparaat met ontvlambare vloeistoffen. De dampen kunnen brandgevaar veroorzaken. Gebruik geen extreem natte doek, industriële oplosmiddelen en producten op oliebasis om dit apparaat te reinigen
• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat. De dampen kunnen brandgevaar veroorzaken
• Maak geen misbruik van het apparaat, ga er niet op zitten of staan
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen met verminderde fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis), tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen
• Gebruik de draagbare ijsmachine alleen voor het beoogde doel. Dit apparaat is uitsluitend ontworpen voor huishoudelijk, niet-commercieel gebruik. Elk ander gebruik maakt de garantie ongeldig
• Om het risico op een schok te vermijden, mag het product nooit worden gebruikt in vochtige of natte ruimtes
• Tijdens de installatie mag de stroomtoevoer niet overmatig of gevaarlijk worden gebogen of platgedrukt
• Knoei niet met de bedieningselementen
• Zorg ervoor dat de stekker volledig en stevig in het stopcontact zit. Als het stopcontact dat u wilt gebruiken niet voldoende geaard is of wordt beschermd door een vertraagde zekering of stroomonderbreker, laat dan een gekwalificeerde elektricien een stopcontact installeren dat geschikt is voor de plaatselijke elektrische voorschriften en vereisten
• Gebruik geen meervoudig stopcontact of een verlengsnoer, omdat dit kan oververhitten en brandgevaar kan opleveren
• Zorg ervoor dat de stekker schoon is voor gebruik
• Schakel dit apparaat niet in en uit door het in en uit te pluggen. Gebruik altijd de AAN/UIT-schakelaar
• Nadat u het apparaat hebt uitgeschakeld, haalt u de stekker uit het stopcontact
• Zorg ervoor dat uw handen droog zijn wanneer u de stekker aansluit. Het apparaat is uitgerust met een geaarde stekker met drie pinnen op het netsnoer voor uw bescherming. Wijzig, verwijder of probeer de stekker nooit zelf te repareren
• Repareer, demonteer en/of wijzig het apparaat niet zelf
• Transporteer het apparaat alleen in een rechtopstaande positie of laat het minstens 4 uur in een rechtopstaande positie staan voordat u het voor het eerst gebruikt
• Wanneer u het apparaat positioneert of verplaatst, zorg er dan voor dat het niet ondersteboven wordt gekeerd of meer dan 45 graden van het niveau afwijkt
• Wees uiterst voorzichtig bij het verplaatsen of optillen van het apparaat, gebruik handgrepen en til niet op vanaf de basis van het apparaat om letsel te voorkomen
• Dit apparaat moet worden geïnstalleerd in een ruimte die is beschermd tegen de elementen, zoals wind, regen, waterspatten of druppels
• Wanneer u dit apparaat in een afgesloten ruimte gebruikt, zorg er dan voor dat er voldoende ventilatie is om oververhitting en brand te voorkomen. Laat aan alle kanten van het apparaat minstens 12,5 cm vrije ruimte
• Plaats het apparaat altijd op een gelijkmatige, harde en vlakke ondergrond die het apparaat kan dragen wanneer het vol is
• Zorg ervoor dat objecten de ventilatieopeningen niet belemmeren
• Steek nooit uw vingers of andere voorwerpen in de luchtuitlaten
• Dit apparaat moet geaard zijn
• De draden in dit netsnoer zijn gekleurd volgens de volgende code:
  • Groen of groen met een gele streep: aarding
  • Wit: neutraal
  • Zwart: stroomvoerend

DE FABRIKANT WIJST ELKE VERANTWOORDELIJKHEID AF INDIEN DE BOVENSTAANDE INSTRUCTIES NIET WORDEN OPGEVOLGD

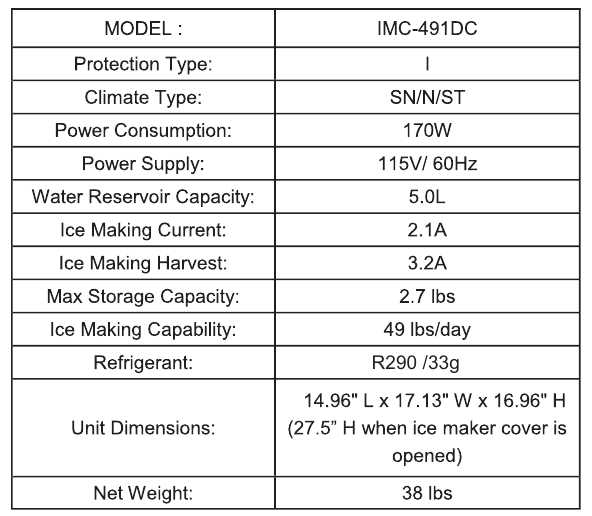

TECHNISCHE SPECIFICATIES

WWW.WHYNTER.COM
