Whynter UIM-502SS - ICE MAKER handleiding

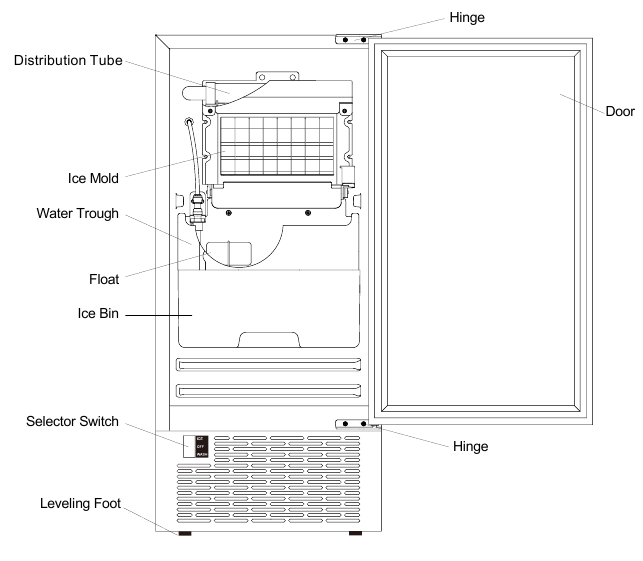

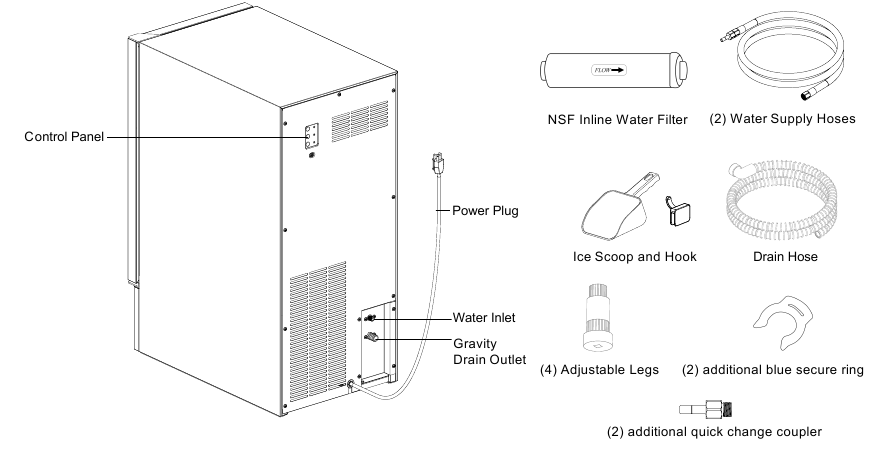

ONDERDELEN EN FUNCTIES

DIAGRAM VAN DE PLAATSING VAN DE IJSSCHEP

INSTALLATIE

Gevaarlijk overgewicht
Gebruik twee of meer personen om de ijsmachine te verplaatsen en te installeren. Als u dit niet doet, kan dit leiden tot rug- of ander letsel.

Verpakkingsmateriaal verwijderen

Verwijder geen permanente instructielabels of het gegevenslabel op uw ijsmachine.

Verwijder tape en lijm van uw ijsmachine voordat u deze gebruikt

• Om eventuele achtergebleven tape of lijm te verwijderen, wrijft u stevig met uw duim over het gebied. Tape- of lijmresten kunnen ook gemakkelijk worden verwijderd door een kleine hoeveelheid vloeibare afwasmiddel met uw vingers over de kleefstof te wrijven. Afnemen met warm water en drogen.
• Gebruik geen scherpe instrumenten, alcohol, ontvlambare vloeistoffen of schurende reinigingsmiddelen om tape of lijm te verwijderen. Deze producten kunnen het oppervlak van uw ijsmachine beschadigen.

Reinigen voor gebruik
Nadat u al het verpakkingsmateriaal hebt verwijderd, reinigt u de binnenkant van uw ijsmachine voordat u deze gebruikt. Zie de "Interieurreiniging" in het hoofdstuk Reiniging en onderhoud.

Locatievereisten

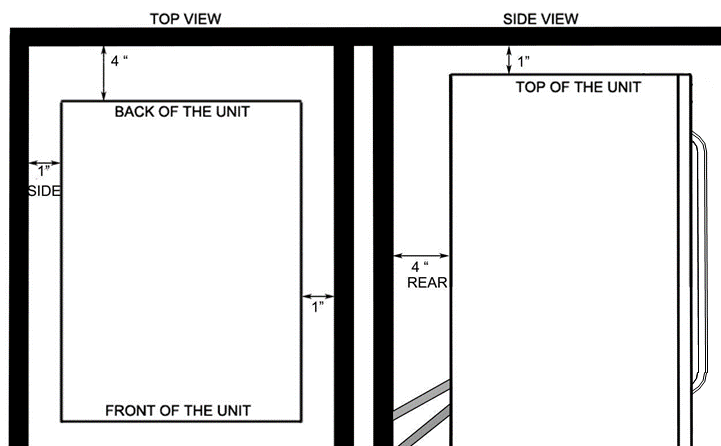

INSTALLATIE-CLEARANCES: (Unit getoond in een gesloten opstelling)

• Deze ijsmachine mag alleen door een erkende loodgieter worden geïnstalleerd.
• Voordat u de ijsmachine op de stroombron aansluit, laat u hem ongeveer 4 uur rechtop staan. Dit vermindert de kans op een storing in het koelsysteem door de behandeling tijdens transport.
• Voor een goede toegang voor service en ventilatie moet er minimaal 10 cm ruimte aan de achterkant en 2,5 cm aan de boven- en zijkanten zijn. De installatie moet het mogelijk maken de ijsmachine indien nodig naar voren te trekken voor onderhoud.
• Volg bij het installeren van de ijsmachine onder een aanrecht de aanbevolen afstandsafmetingen die worden weergegeven. Plaats de elektrische en watertoevoer en afvoervoorzieningen op de aanbevolen locaties, zoals aangegeven.
• Dit apparaat MOET worden geïnstalleerd in een ruimte die beschermd is tegen de elementen, bijvoorbeeld wind, regen, waterspatten of druppels. Gebruik de ijsmachine NIET buitenshuis.
• De ijsmachine mag niet naast ovens, grills of andere warmtebronnen worden geplaatst.
• Te veel vocht in de lucht zorgt ervoor dat er snel ijsvorming optreedt op de verdamper, waardoor de ijsmachine vaker moet worden ontdooid.
• De ijsmachine vereist een continue watertoevoer met een minimale druk van 15 psi en een statische druk van maximaal 80 psi.

De omgevingstemperatuur tijdens gebruik moet tussen 10 °C en 38 °C liggen. De temperatuur van het aangevoerde water moet tussen 5 °C en 32 °C liggen. Gebruik buiten deze temperaturen kan leiden tot een lagere productie of andere negatieve effecten.

• Over het algemeen is het altijd een goed idee om het water te filteren. Een waterfilter kan smaak en geuren verwijderen, evenals deeltjes. Waar het water erg hard is, kan verzacht water resulteren in witte, zachte blokjes die aan elkaar blijven kleven. Gedeïoniseerd water wordt niet aanbevolen.
• De ijsmachine moet worden geïnstalleerd met alle elektrische en wateraansluitingen in overeenstemming met de staats- en lokale voorschriften.
• Het apparaat moet zich bevinden op een harde en vlakke ondergrond die het apparaat kan dragen wanneer het vol is. Het is belangrijk dat de ijsmachine waterpas staat om goed te kunnen werken. Indien nodig kunt u de hoogte van de ijsmachine aanpassen door aan de poten te draaien. Zie het hoofdstuk "De ijsmachine waterpas zetten".
• Een standaard elektrische voeding (alleen 115 VAC, 60 Hz, 15 A), correct geaard in overeenstemming met de National Electrical Code en lokale voorschriften en verordeningen, is vereist.
•
  Knijp of klem het netsnoer niet tussen de ijsmachine en de muur of kast.

Verlengsnoer
Vanwege mogelijke veiligheidsrisico's onder bepaalde omstandigheden, wordt het ten zeerste aanbevolen om geen verlengsnoer te gebruiken met deze ijsmachine.

Technische informatie (onder omgevingstemperatuur 32,2 °C en watertemperatuur 21,1 °C)

OPMERKING: Technische gegevens en prestatie-informatie worden uitsluitend ter referentie verstrekt. Specificaties kunnen worden gewijzigd. Raadpleeg het typeplaatje op de ijsmachine voor de meest accurate informatie. De werkelijke hoeveelheid ijs die per dag wordt geproduceerd, varieert met de kamer- en wateromstandigheden.

ELEKTRISCHE VEREISTEN

Gevaar voor elektrische schok
Steek de stekker in een geaard stopcontact met 3 pinnen.
Verwijder nooit de aardingspen van de stekker.
Gebruik nooit een adapter.
Gebruik nooit een verlengsnoer.
Het niet opvolgen van deze instructies kan leiden tot brand, elektrische schokken of de dood.

Voordat u uw ijsmachine naar de definitieve locatie verplaatst, is het belangrijk om ervoor te zorgen dat u de juiste elektrische aansluiting hebt:

• Een standaard elektrische voeding (115V, 60Hz, 15A), correct geaard in overeenstemming met de National Electrical Code en lokale voorschriften en verordeningen, is vereist.
• Het wordt aanbevolen om een afzonderlijk circuit te voorzien dat alleen uw ijsmachine bedient. Gebruik stopcontacten die niet kunnen worden uitgeschakeld met een schakelaar of trekkoord.
• De zekering (of stroomonderbreker) moet 15 ampère zijn.

Aanbevolen aardingsmethode
Voor uw persoonlijke veiligheid moet dit apparaat geaard zijn. Het is uitgerust met een voedingskabel met een geaarde stekker met 3 pinnen. Om mogelijk schokgevaar te minimaliseren, moet het snoer worden aangesloten op een bijpassend 3-polig stopcontact van het aardetype, geaard in overeenstemming met de National Electrical Code en lokale voorschriften en verordeningen.

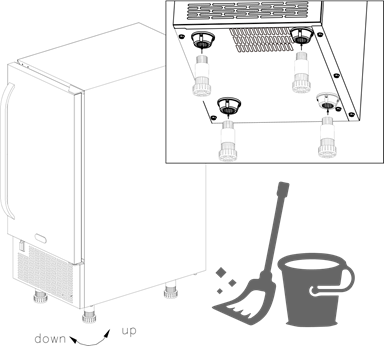

De ijsmachine waterpas stellen
Het is belangrijk dat de ijsmachine goed waterpas staat. Installeer de vier meegeleverde verstelbare nivelleringspoten door ze in de vier poortopeningen voor de poten te plaatsen en ze erop te schroeven.

1. We raden aan om een waterpas bovenop het product te plaatsen om te controleren of de ijsmachine van voor naar achter en van links naar rechts waterpas staat.
2. Pas de hoogte van de poten als volgt aan:
   • Draai de nivelleringspoot naar rechts om die kant van de ijsmachine te laten zakken
   • Draai de nivelleringspoot naar links om die kant van de ijsmachine omhoog te brengen
   • OPMERKING: De voet kan tot 7,8 cm worden versteld.

Wateraansluitingen
De watertoevoer moet klaar zijn op de plaats van installatie. De watertoevoerdruk moet minimaal 15 psi zijn met een statische druk van niet meer dan 80 psi. (Een stopcontact direct achter de ijsmachine maakt de installatie gemakkelijker.)

NSF Inline Waterfilter Installatie (Modelnummer UIM-FR300)
Deze ijsmachine wordt geleverd met een inline waterfilter dat is gecertificeerd volgens NSF-normen. Met het NSF-certificeringsmerk betekent dit dat dit waterfilter is getest op veiligheid om u en uw gezin te helpen beschermen. Dit filter zorgt ervoor dat het chloor kan verwijderen en geen verontreinigingen in uw drinkwater zal uitlogen.

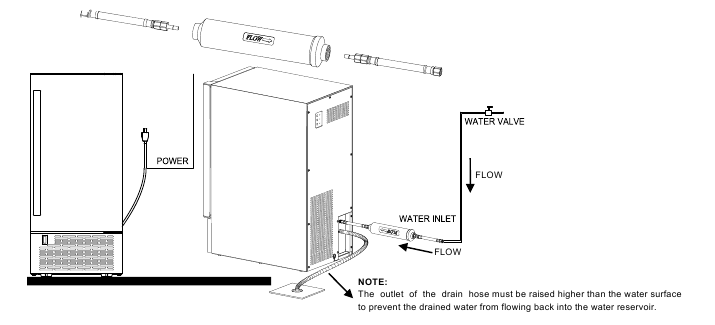

Het waterfilter installeren bij de eerste opstart

1. Bevestig elk van de twee waterinlaatslangen aan de uiteinden van de snelkoppelstukken op het filter. Bevestig de verbinding door de blauwe veiligheidsring aan elk uiteinde van het filter te bevestigen.
2. Steek het uiteinde van de waterinlaatslang in de waterinlaatpoort aan de achterkant van de ijsmachine en draai deze met de klok mee totdat deze op zijn plaats is vergrendeld.
3. Sluit het open uiteinde van de waterinlaatslang aan op de watertoevoerklep.
4. Controleer bij het voor het eerst inschakelen van de ijsmachine de omgeving rond het filter om er zeker van te zijn dat er geen lekkages zijn. Als er water lekt, plaatst u het filter terug en zorgt u ervoor dat het goed op zijn plaats is vergrendeld.
   OPMERKING: De afvoerslanguitlaat moet boven de bovenkant van het waterniveau worden verhoogd om te voorkomen dat het afgevoerde water terugstroomt in het waterreservoir.

Het filter vervangen

1. Verwijder het gebruikte filter door het uiteinde van de waterinlaatslang dat is aangesloten op de ijsmachine tegen de klok in te draaien en uit de waterinlaatpoort te trekken.
2. Gooi het gebruikte filter weg.
3. Bevestig het nieuwe filter op de uiteinden van de snelkoppelstukken en bevestig de slangen.
4. Steek het uiteinde van de waterinlaatslang in de waterinlaatpoort aan de achterkant van de ijsmachine en draai deze met de klok mee totdat deze op zijn plaats is vergrendeld.
5. Sluit het open uiteinde van de waterinlaatslang aan op de watertoevoerklep.
6. Controleer bij het inschakelen van de ijsmachine de omgeving rond het filter om er zeker van te zijn dat er geen lekkages zijn. Als er water lekt, plaatst u het filter terug en zorgt u ervoor dat het goed op zijn plaats is vergrendeld.

Handige tip: Noteer bij het installeren of vervangen van het filter de datum op de onderkant om gemakkelijk te kunnen zien wanneer het tijd is om het filter te vervangen. Het wordt aanbevolen om het waterfilter elke 3-6 maanden te vervangen

Afvoeren
OPMERKING: De meegeleverde afvoerleiding met zwaartekracht is vereist om het water van het gesmolten ijs naar een afvoerlocatie af te voeren.

1. Plaats de ijsmachine minder dan 1,5 meter van de afvoer/afvalbak.
2. Zoek de afvoerslang aan de achterkant van de ijsmachine in de afvoerleiding. Alle horizontale stukken van afvoerleidingen moeten een helling van 6 mm per 30 cm hebben. Er is waarschijnlijk een luchtspleet vereist tussen de afvoerslang van de ijsmachine en de afvoer-/afvalbak.
   Een standpijp met een sifon eronder of een vloerafvoer is acceptabel. Giet 3,8 liter water in de ijsopslagbak om te controleren op een goede afvoer.
   Opmerking: Met een condensaatpomp kan de installatie verder van uw afvoer plaatsvinden. Raadpleeg uw loodgieter voor advies.

Installatietypes
Deze ijsmachine is ontworpen voor vrijstaande, verzonken of ingebouwde installatie. In elke omgeving moet er voldoende ventilatie en toegang voor service zijn. Installeer of gebruik het apparaat nooit in een afgesloten ruimte, zoals een gesloten kast.

Vrijstaande installatie:
Met een vrijstaande installatie kunt u de ijsmachine op elke gewenste plek installeren, mits u toegang heeft tot een wateraansluiting en een afvoer. U moet de vermelde instructies volgen voor:

• Elektrische vereisten
• Watertoevoer en afvoer
• De ijsmachine waterpas stellen

Verzonken installatie:
Met een verzonken installatie kunt u de ijsmachine onder een aanrecht of in een keukenkast installeren, mits de vereiste vrije ruimte rond de ijsmachine in acht wordt genomen. Deze installatie heeft dezelfde vereisten als een ingebouwde installatie.

Ingebouwde installatie:
Als voor deze installatiemethode wordt gekozen, is het nog steeds noodzakelijk om voldoende ventilatieruimte rond het apparaat te laten (zorg ervoor dat er in ieder geval wat ventilatieruimte is voor de achterkant van het apparaat). De volgende aanvullende punten moeten in acht worden genomen.

1. Plaats de ijsmachine voor de installatieplaats. Verwijder de voeten en plaats het apparaat plat op de vloer of op een platform, afhankelijk van uw installatievereisten.
2. De watertoevoerleiding moet worden aangesloten voordat deze op de ijsmachine wordt aangesloten. Installeer de afvoerleiding in uw afvoer.
3. Zet de hoofdwatertoevoer en de kraan aan. Controleer op lekkage van de watertoevoeraansluiting. Draai alle aansluitingen vast (inclusief aansluitingen bij de aansluiting).
4. Als het stopcontact voor de ijsmachine zich achter de kast bevindt, steekt u de stekker van de ijsmachine in het stopcontact.
5. Duw de ijsmachine in positie.
6. Kit de hele kast rondom af op de vloer met een goedgekeurde kit.

DE DRAAIRICHTING VAN DE DEUR OMDRAAIEN
Dit apparaat kan de deur vanaf de linker- of rechterkant openen. Mocht u de openingsrichting willen omkeren, volg dan de volgende instructies.
Benodigde gereedschappen: platte schroevendraaier, kruiskopschroevendraaier

Voordat u begint, koppelt u de ijsmachine los van het stopcontact of schakelt u de stroom uit.

De deur van de scharnieren verwijderen:

1. Gebruik een platte schroevendraaier om de scharnieras van scharnier 1 te scheiden.
2. Open de deur ongeveer 20°. Til de deur van het onderste scharnier 2 en zet de deur opzij.

De deur terugplaatsen op de scharnieren:

1. Gebruik een platte schroevendraaier om de afdekdoppen uit de schroefgaten tegenover de deurscharnieren, boven en onder, te verwijderen.
2. Plaats de scharnieras terug op deurscharnier 1 en draai deze stevig vast. Verwijder deurscharnier 1 en plaats deze aan de tegenoverliggende onderkant.
3. Verwijder deurscharnier 2 en plaats deze aan de tegenoverliggende bovenkant. Scheid de as van scharnier 2 en zet deze opzij.
4. Houd de hendel apart van de scharnierkant. Lijn de deur uit op het onderste scharnier 1 en plaats de as terug op scharnier 2. Draai deze stevig vast.
5. Duw de afdekdoppen in de originele schroefgaten.

WERKING

Beschrijvingen van LED's en knoppen:

Rode LED: Indicatorlampje IJs vol.
Wanneer deze LED brandt, is de ijsopslagbak vol met ijs of bevindt zich iets tussen de twee armen van de ijsvolsensor in de ijsopslagbak. Het apparaat stopt met werken. Wanneer ijsklontjes uit de ijsopslagbak worden gehaald en de sensor vrijkomt, blijft de rode LED 3 minuten knipperen. Vervolgens start het apparaat opnieuw en keert het terug naar de ijsmaakmodus.
Groene LED: Indicatorlampje ijs maken.
Wanneer deze LED brandt, werkt het apparaat in de ijsmaakmodus, bestuurd door een temperatuursonde op de verdamper. Wanneer de groene LED knippert, werkt het apparaat in de ijsmaakmodus, bestuurd door een vaste timer.
Gele LED: Indicatorlampje ijsoogst.
Wanneer deze LED brandt, werkt het apparaat in de ijsoogstmodus, bestuurd door een temperatuursonde op de verdamper. Wanneer de gele LED knippert, werkt het apparaat in de ijsoogstmodus, bestuurd door een vaste timer.

Clean button
Wanneer deze knop wordt ingedrukt, gaat het apparaat naar de reinigingsmodus. De groene en gele LED's knipperen samen. Om de reinigingsmodus te stoppen, drukt u gewoon nogmaals op de knop.

Mode button
Wanneer deze knop wordt ingedrukt, kan het apparaat schakelen van de ijsmaakmodus naar de ijsoogstmodus of van de ijsoogstmodus naar de ijsmaakmodus.

Gids voor ijsdikte-aanpassing

1. Houd de "Adjust" (Aanpassen) knop minstens 3 seconden ingedrukt. Het apparaat gaat naar de ijsgrootte-aanpassingsmodus wanneer alle drie de lampjes continu knipperen en de knop kan worden losgelaten.
2. Terwijl u zich in de ijsgrootte-aanpassingsmodus bevindt, drukt u op de "Clean" (Reinigen) knop of de "Mode" (Modus) knop voor de gewenste ijsdikte. Let op: de dikte-aanpassing is geleidelijk en er is visueel mogelijk geen verandering in de ijsklont te zien.

Verhoogde dikte-instelling (dikte niveau 1-5)
Door op de "Mode" (Modus) knop te drukken, kunt u de grootte van de ijsklontdikte vergroten. De "ICE HARVEST" (IJSOOGST) LED (geel) knippert elke keer dat u op de "Mode" (Modus) knop drukt, wat een verhoging naar de volgende grootste ijsgrootte-dikte aangeeft (maximaal 5 keer). Instelling "5" is de hoogste instelling en het gele lampje begint te knipperen.

Verlaagde dikte-instelling (dikte niveau 4-0)
Door op de "Clean" (Reinigen) knop te drukken, kunt u de grootte van de ijsklontdikte verkleinen. De "ICE FULL" (IJS VOL) LED (rood) knippert elke keer dat u op de "Clean" (Reinigen) knop drukt, wat een verlaging naar de volgende kleinste ijsgrootte-dikte aangeeft (maximaal 5 keer). Let op: "0" is de fabrieksinstelling en de rode en groene lampjes beginnen te knipperen wanneer deze op de laagste aanpassing is ingesteld.
OPMERKING: Wanneer de machine zich in de reinigingsfase of de ijsvolle fase bevindt, is de ijsaanpassingsfunctie niet beschikbaar.

• Tijdens de ijsgrootte-aanpassing knipperen de "ICE FULL" (IJS VOL), "ICE MAKING" (IJS MAKEN) en "ICE HARVEST" (IJSOOGST) LEDS-lampjes tegelijkertijd, het apparaat bevindt zich in de fabrieksinstelling voor gemiddelde ijsdikte. • Wanneer de machine zich in de reinigingsfase of de ijsvolle fase bevindt, is de ijsaanpassingsfunctie niet beschikbaar.

Eindcontrolelijst voor gebruik

1. Zijn alle verpakkingsmaterialen en tape verwijderd van de binnen- en buitenkant van de ijsmachine?
2. Heeft u de ijsopslagbak gereinigd? We raden aan om het binnenoppervlak te reinigen met lauw water met een zachte doek.
3. Zijn de installatie-instructies gevolgd, inclusief het aansluiten van de machine op elektriciteit, watertoevoer en waterafvoer?
4. Staat de ijsmachine waterpas?
5. Staat de ijsmachine op eenbinnenlocatie waar de omgevingstemperatuur het hele jaar door tussen 10º C en 37,7º C ligt en de temperatuur van het inkomende water tussen 5º C en 32º C?
6. Is de watertoevoerdruk gecontroleerd om een minimum van 103 kPa te garanderen met een statische druk van maximaal 551 kPa?
7. Is er een vrije ruimte van minimaal 10 cm aan de achterkant, 2,5 cm aan de bovenkant en zijkanten voor een goede luchtcirculatie?
8. Is de voedingsspanning gecontroleerd of getest aan de hand van het typeplaatje aan de achterkant van het apparaat? En is er een goede aarding geïnstalleerd voor de ijsmachine?
9. Is de ijsmachine aangesloten?
10. Zijn de hoofdwatertoevoer en de kraan opengezet?
11. Heeft u gecontroleerd op lekken bij alle watertoevoeraansluitingen en bij de afvoer?

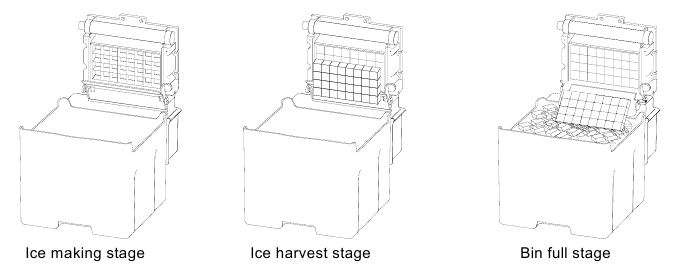

Bedieningsmethode

1. Draai de waterkraan open en laat het water vullen. Zet vervolgens de ICE/OFF/WASH-schakelaar op het voorpaneel in de ICE-stand. De ijsmachine begint automatisch te werken

2. Na drie minuten gaat de machine automatisch naar de ijsmaakfase en is het geluid van stromend water te horen.
3. Wanneer de batch ijs volledig is gevormd, wordt het ijs automatisch geoogst in de ijsopslagbak.
4. Wanneer de ijsopslagbak vol is, valt de ijsplaat niet volledig naar beneden en houdt de ijsvolle sonde open. De machine stopt automatisch met het maken van ijs.
5. Het apparaat begint weer ijs te maken nadat de ijsblokjes zijn verwijderd of gesmolten. Op dat moment zwaait de ijsvolle sonde terug naar de werkstand.
   OPMERKING: Naarmate de ijsopslagbak voller wordt, breekt de ijsplaat niet uit elkaar en ziet u mogelijk volledige of gedeeltelijke ijsplaten. Breek de blokjes eenvoudig uit elkaar met behulp van de meegeleverde schep.

• Hoewel het apparaat in de fabriek is getest en gereinigd, gooi vanwege het lange transport en de opslag alle ijsblokjes weg die gedurende de eerste 3 uur van gebruik zijn gemaakt.
• Draai de watertoevoerkraan nooit dicht wanneer de ijsmachine in bedrijf is.
• Raak de verdamper nooit aan wanneer de ijsmachine draait.
• Houd de deur gesloten, behalve om ijs uit het apparaat te halen, om smelten te verminderen en een goede ijsvorming te garanderen.

Hoe de machine ijs maakt
Er zijn twee verschillende cycli: Bevriezen en Oogsten.
Bevriezen: Tijdens de vriescyclus pompt de compressor koelmiddel, blaast de ventilatormotor lucht en circuleert de waterpomp water. Wanneer de batch ijs volledig is gevormd, stopt de ijsmachine de vriescyclus en begint de oogstcyclus.
Oogsten: Tijdens de oogstcyclus is de compressor nog steeds in bedrijf, maar de waterpomp stopt. De hete gasklep opent, waardoor heet koelmiddelgas naar de verdamper wordt geleid. Het gas verwarmt de verdamper, waardoor de blokjes als een geheel van de verdamper vallen en in de opslagbak terechtkomen. De vriescyclus start opnieuw wanneer alle blokjes zijn geoogst. Een complete cyclus kan 15 tot 40 minuten duren, afhankelijk van de watertemperatuur en de omgevingsomstandigheden.

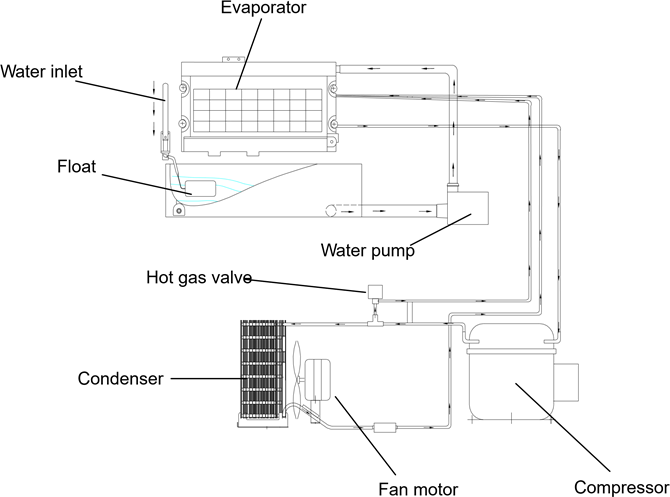

Hoe de machine het water gebruikt
De ijsmachine begint met een vaste hoeveelheid water die zich in de waterbak bevindt. Terwijl het water naar het vriezende verdampingsoppervlak stroomt, bevriest het deel van het water dat geen minerale onzuiverheden bevat en blijft het aan de ijsklontvorm plakken. Het water dat onzuiverheden bevat, valt terug in de trog. Tijdens het ijsmaakproces komt er continu vers water in de waterbak terwijl het water uit de bak continu op de verdamper bevriest.

Normale geluiden
Uw nieuwe ijsmachine kan geluiden maken die u niet kent. Harde oppervlakken zoals de vloer en muren kunnen de geluiden luider laten lijken dan ze in werkelijkheid zijn. Het volgende beschrijft de soorten geluiden die nieuw voor u kunnen zijn en wat ze mogelijk veroorzaakt.

• Rammelende geluiden kunnen afkomstig zijn van de stroom van het koelmiddel of de waterleiding. Artikelen die bovenop de ijsmachine zijn opgeslagen, kunnen ook geluiden maken.
• De hoogrenderende compressor kan een pulserend of hoog geluid maken.
• Water dat van de verdamper naar de waterbak stroomt, kan een spattend geluid maken.
• Aan het einde van elke cyclus hoort u mogelijk een gorgelend geluid als gevolg van het koelmiddel dat in uw ijsmachine stroomt.
• U hoort mogelijk lucht over de condensor worden geforceerd door de condensorventilator.
• Tijdens de oogstcyclus hoort u mogelijk het geluid van ijsblokjes die in de ijsopslagbak vallen.

ONDERHOUD EN VERZORGING

Voordat u begint met reinigings- en onderhoudswerkzaamheden, moet u ervoor zorgen dat de stekker van het apparaat uit het stopcontact is gehaald en de waterleiding is afgesloten. (UITZONDERING: reiniging van het ijsbereidingssysteem) De ijsmachine reiniger bevat zuren. NIET gebruiken of mengen met andere reinigingsproducten op basis van oplosmiddelen. Gebruik rubberen handschoenen om uw handen te beschermen. Lees de veiligheidsinstructies op de verpakking van de ijsmachine reiniger zorgvuldig door. Gooi de eerste lading ijs weg die na het reinigen is geproduceerd.

De ijsmachine voorbereiden voor lange opslag
Als de ijsmachine lange tijd niet wordt gebruikt of naar een andere plaats moet worden verplaatst, is het noodzakelijk om het water uit het systeem te laten lopen.

1. Sluit de water toevoer af bij de hoofdleiding.
2. Koppel de water toevoerleiding los van de waterinlaat.
3. Schakel de elektrische toevoer uit bij de belangrijkste elektrische bron.
4. Haal de ijsopslagbak eruit om ijs en water te verwijderen.
5. Trek de afvoerslang van de waterbak omlaag om al het water af te voeren.
6. Laat de deur open staan om de lucht te laten circuleren en om schimmel te voorkomen.
7. Laat de water toevoerleiding en het netsnoer losgekoppeld totdat u klaar bent om ze opnieuw te gebruiken.

• Raak de stekker niet aan als uw handen nat zijn.
• Trek de stekker nooit uit het stopcontact door aan het snoer te trekken.

De ijsmachine moet grondig worden gereinigd als deze lange tijd niet is gebruikt.
Regelmatige reiniging en goed onderhoud zorgen voor de efficiëntie, prestaties en levensduur van de ijsmachine. De vermelde onderhoudsintervallen zijn gebaseerd op normale omstandigheden. U kunt de intervallen eventueel verkorten als u huisdieren heeft of als er andere speciale overwegingen zijn.

Bewaar nooit iets in de ijsopslagbak dat geen ijs is: objecten zoals wijn- of bierflessen zijn niet alleen onhygiënisch, maar de etiketten kunnen ook loslaten en de afvoer verstoppen.

Er zijn 5 dingen die u schoon moet houden:

• De buitenkant
• De binnenkant
• De condensor
• De water distributiebuis
• Het ijsbereidingssysteem

Reiniging van de buitenkant
De deur en de kast kunnen worden gereinigd met een mild reinigingsmiddel en een warmwateroplossing, zoals 30 ml afwasmiddel gemengd met 7,5 liter warm water. Gebruik geen reinigingsmiddelen op basis van oplosmiddelen of schuurmiddelen.

Reiniging van de binnenkant
De ijsopslagbak moet af en toe worden gedesinfecteerd. Reinig de waterbak voordat de ijsmachine voor de eerste keer wordt gebruikt en opnieuw wordt gebruikt na een lange tijd te hebben stilgestaan. Het is meestal handig om de bak te desinfecteren nadat het ijsbereidingssysteem is gereinigd en de ijsopslagbak leeg is. Gebruik geen reinigingsmiddelen op basis van oplosmiddelen of schuurmiddelen.

1. Koppel de stroom naar het apparaat los.
2. Open de deur en haal de verwijderbare opslagbak eruit. Veeg met een schone doek de binnenkant van het apparaat schoon met een desinfecterende oplossing van 2 eetlepels zuiveringszout en een liter warm of heet water.

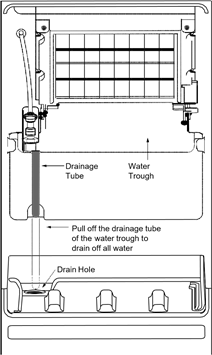

3. Trek de afvoerslang van de waterbak los om al het water af te voeren
4. Spoel grondig na met schoon water.
5. Nadat al het water is afgevoerd, plaatst u de afvoerslang van de waterbak terug op de oorspronkelijke plaats.
6. Plaats de schoongemaakte en lege ijsopslagbak terug in het apparaat
7. Sluit de stroom weer aan op het apparaat.
   De ijsschep moet regelmatig worden gewassen.

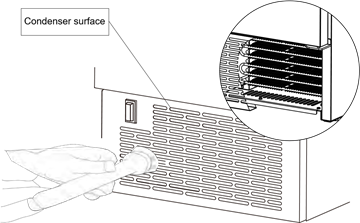

Condensor reinigen
Een vuile of verstopte condensor verhindert een goede luchtstroom, vermindert de ijsbereidingscapaciteit en kan leiden tot defecten aan onderdelen. Laat de condensor minstens één keer per zes maanden reinigen.

1. Haal de stekker van de ijsmachine uit het stopcontact of koppel de stroom los.
2. Verwijder de 2 schroeven aan de onderkant van de voorkant en trek deze voorzichtig eraf.
3. Verwijder vuil en pluisjes van de condensor en het compartiment van het apparaat met een borstel op een stofzuiger.
4. Monteer de voorkant weer.
5. Steek de stekker van de ijsmachine in het stopcontact of sluit de stroom weer aan.

Water distributiebuis reinigen
Als u merkt dat de ijsblokjes niet volledig gevormd zijn of dat de uitvoer van ijsblokjes laag is, kan de water distributiebuis verstopt zijn.

1. Sluit de watertoevoer af.
2. Koppel de waterslang los van de distributiebuis.
3. Haal de distributiebuis er voorzichtig uit.
4. Reinig de buis met een borstel met een verdunde oplossing van warm water en zuiveringszout of witte azijn.
   Nadat u het vuil en de pluisjes van het oppervlak hebt verwijderd, spoelt u de buis af met schoon water.
5. Plaats de distributiebuis terug.
6. Sluit de water toevoer weer aan.

IJsbereidingssysteem reinigen
Mineralen die tijdens de vriescyclus uit het water worden verwijderd, vormen uiteindelijk een harde schilferige afzetting in het watersysteem. Regelmatige reiniging van het systeem helpt de minerale afzettingen te verwijderen. Hoe vaak u het systeem moet reinigen, hangt af van de hardheid van uw water of hoe effectief uw filtratie is. Bij hard water van 15 tot 20 grains/gal. (4 tot 5 grains/liter) moet u het systeem mogelijk zo vaak als elke 6 maanden reinigen.

1. Zorg ervoor dat al het ijs van de verdamper is verwijderd. Als er ijs wordt gemaakt, wacht u tot de cyclus is voltooid en zet u de machine vervolgens "UIT" met de ICE/OFF/WASH (IJS/UIT/WASSEN) keuzeschakelaar.
2. Verwijder al het ijs uit de opslagbak. Haal de ijsopslagbak eruit en verwijder het inline waterfilter. Plaats het inline waterfilter in de reiniger en reinig het met water.
3. Houd de ijsmachine aangesloten op de water toevoer en giet 230 g Nickel-Safe ijsmachine reinigeroplossing in de waterbak. Start na ongeveer 5 minuten de wascyclus met de ICE/ OFF/WASH (IJS/UIT/WASSEN) keuzeschakelaar door de schakelaar in de "WASH" (WASSEN) positie te zetten. De machine voert de automatische reinigingsmodus uit.
4. Sta 30 minuten toe voor een goede reiniging. Zet de machine na het reinigen "UIT" en laat het reinigingswater vervolgens in een container lopen via de afvoerpijp links van de waterbak.
5. Zet de waterkraan aan en schakel over naar de "WASH" (WASSEN) positie nadat het water in de machine is gelopen, waarna de ijsmachine begint met het wassen en reinigen van het achtergebleven desinfectiemiddel.
6. Schakel na ongeveer 10 minuten wassen over naar de "OFF" (UIT) positie, draai de waterkraan dicht en voer het water uit de waterbak af.
7. Herhaal stappen 5 en 6 minstens 3 keer gedurende niet minder dan 10 minuten.
8. Reinig de binnenbekleding handmatig nadat de ijsmachine is gereinigd. De eerste 3 cycli geoogst ijs moeten worden weggegooid.
   OPMERKING: De ijsmachine reinigeroplossing mag niet worden gebruikt tijdens het spoelen.

PROBLEEMOPLOSSING

Veel voorkomende problemen met ijsmachines zijn eenvoudig op te lossen. Probeer de onderstaande suggesties voor probleemoplossing om te zien of de problemen kunnen worden opgelost voordat u contact moet opnemen met de serviceafdeling.

VEILIGHEIDSMAATREGELEN

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF LETSEL BIJ HET GEBRUIK VAN UW IJSBLOKJESMACHINE TE VERMINDEREN, VOLGT U DEZE BASISVOORZORGSMAATREGELEN:

• LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DE IJSBLOKJESMACHINE.
•
  RISICO OP GEVAAR VOOR KLEINE KINDEREN EN KLEINE DIEREN. GEVAAR VOOR OPSLUITING EN VERSTIKKING INDIEN NIET GOED BEVEILIGD. AFGEDANKTE OF ACHTERGELATEN APPARATEN ZIJN NOG STEEDS GEVAARLIJK
• VOORDAT U UW IJSBLOKJESMACHINE AFVOERT: VERWIJDER DE DEUR OM TE VOORKOMEN DAT KINDEREN IN HET APPARAAT KLIMMEN.
• STA KINDEREN NOOIT TOE OM HET APPARAAT TE BEDIENEN, ERMEE TE SPELEN OF ERIN TE KRUIPEN.
• REINIG ONDERDELEN VAN DE IJSBLOKJESMACHINE NOOIT MET BRANDBARE VLOEISTOFFEN. DE DAMPEN KUNNEN BRANDGEVAAR VEROORZAKEN.
• BEWAAR OF GEBRUIK GEEN BENZINE OF ANDERE BRANDBARE DAMPEN EN VLOEISTOFFEN IN DE BUURT VAN DIT OF ENIG ANDER APPARAAT. DE DAMPEN KUNNEN BRANDGEVAAR VEROORZAKEN.
•
  RISICO OP BRAND OF EXPLOSIE. ER WORDT BRANDBAAR KOELMIDDEL GEBRUIKT. GEBRUIK GEEN MECHANISCHE MIDDELEN OM DE IJSBLOKJESMACHINE TE ONTDOOIEN. PRIK GEEN GATEN IN DE KOELMIDDELSLANGEN.
•
  RISICO OP BRAND OF EXPLOSIE. ER WORDT BRANDBAAR KOELMIDDEL GEBRUIKT. MAG ALLEEN WORDEN GEREPAREERD DOOR GESCHOOLD ONDERHOUDSPERSONEEL. PRIK GEEN GATEN IN DE KOELMIDDELSLANGEN.
•
  RISICO OP BRAND OF EXPLOSIE. ER WORDT BRANDBAAR KOELMIDDEL GEBRUIKT. RAADPLEEG DE REPARATIEHANDLEIDING/GEBRUIKERSHANDLEIDING VOORDAT U DIT PRODUCT GAAT ONDERHOUDEN. ALLE VEILIGHEIDSMAATREGELEN MOETEN WORDEN GEVOLGD.
•
  RISICO OP BRAND OF EXPLOSIE. VOER DEZE CORRECT AF IN OVEREENSTEMMING MET DE FEDERALE OF LOKALE VOORSCHRIFTEN. ER WORDT BRANDBAAR KOELMIDDEL GEBRUIKT.
•
  RISICO OP BRAND OF EXPLOSIE DOOR HET DOORBOREN VAN KOELMIDDELSLANGEN; VOLG DE BEHANDELINGSINSTRUCTIES ZORGVULDIG OP. ER WORDT BRANDBAAR KOELMIDDEL GEBRUIKT.

Onderdelen moeten worden vervangen door gelijksoortige onderdelen en onderhoud moet worden uitgevoerd door door de fabriek geautoriseerd onderhoudspersoneel, om het risico op mogelijke ontsteking als gevolg van onjuiste onderdelen of ondeskundig onderhoud te minimaliseren. De ijsblokjesmachine moet worden geïnstalleerd in overeenstemming met de veiligheidsnorm voor koelsystemen, ASHRAE 15, de ijsblokjesmachine mag niet worden geïnstalleerd in corridors of hallen van openbare gebouwen.

Lees alle instructies voordat u dit apparaat gebruikt. Neem bij het gebruik van dit apparaat altijd de elementaire veiligheidsmaatregelen in acht, waaronder de volgende:

• Niet gebruiken als het netsnoer beschadigd is. Als het beschadigd is, moet het worden vervangen door een gekwalificeerde technicus/elektricien.
• Zorg ervoor dat de ijsblokjesmachine is losgekoppeld voordat u hem schoonmaakt of als hij niet in gebruik is.
• Gebruik voor het schoonmaken van de ijsblokjesmachine alleen milde reinigingsmiddelen of glasreinigingsproducten. Gebruik nooit agressieve chemicaliën of oplosmiddelen.
• Gebruik deze ijsblokjesmachine niet met een verlengsnoer of stekkerdoos. Zorg ervoor dat het apparaat rechtstreeks op het stopcontact is aangesloten.
• Sluit de deur van de ijsblokjesmachine onmiddellijk na het openen.
• Plaats de ijsblokjesmachine niet in de buurt van externe warmtebronnen of direct zonlicht. Zorg ervoor dat de ijsblokjesmachine op een vlakke, waterpas en stevige ondergrond staat.
• Zorg ervoor dat het oppervlak waarop de ijsblokjesmachine wordt geplaatst, sterk genoeg is om de ijsblokjesmachine te dragen zodra deze volledig is gevuld met ijs.
• De ijsblokjesmachine is een elektrisch apparaat. Om ernstig letsel door elektrische schokken te voorkomen, mag u de ijsblokjesmachine niet bedienen met natte handen, terwijl u op een nat oppervlak staat of in het water staat.
• Stel dit apparaat niet bloot aan regen of overmatige vochtigheid.
• Keer de ijsblokjesmachine niet om, leg hem niet op zijn kant en plaats hem niet 45° of meer uit het waterpas.
• Trek nooit aan het netsnoer om het apparaat los te koppelen van een stopcontact. Pak de stekker direct vast en trek hem uit het stopcontact.
• Deze ijsblokjesmachine is alleen ontworpen voor niet-commercieel gebruik.
• Steek de stekker van deze ijsblokjesmachine pas in het stopcontact als de installatie is voltooid.
• Het snoer moet achter het apparaat worden vastgemaakt en mag niet bloot of bungelend achterblijven.
• Verplaats deze ijsblokjesmachine niet zonder de deur vast te zetten.
• De prestaties kunnen variëren op basis van de operationele en omgevingsomstandigheden.

www.whynter.com

Referenties

• Draagbare airconditioners en huishoudelijke apparaten | Whynter

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Whynter UIM-502SS - ICE MAKER handleiding

Beschikbare talen
