ARISTON AURES MULTI - HANDLEIDING WATERVERWARMER

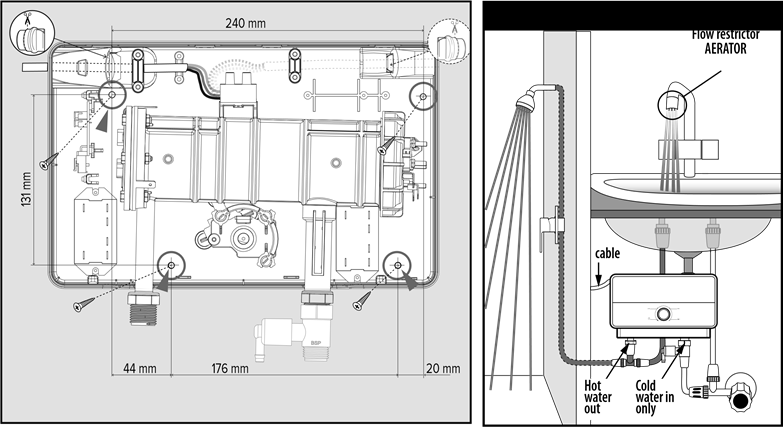

Installatie-instructies

Het apparaat moet worden geïnstalleerd en in gebruik genomen door een bevoegd persoon in overeenstemming met de geldende voorschriften en de plaatselijke gezondheids- en veiligheidsvoorschriften.

1. Voordat u werkzaamheden uitvoert, dient u de elektriciteit los te koppelen met behulp van de externe schakelaar
2. Open de twee schroeven aan de onderkant van het apparaat en verwijder de afdekking van de basis.

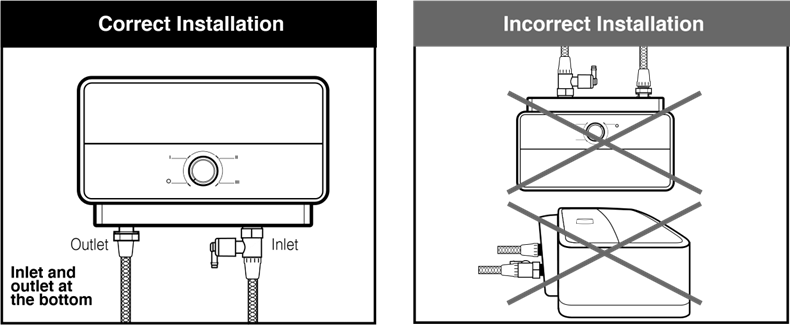

3. Bevestig de basis horizontaal tegen een muur of zijkant van een kast, de inlaat- en uitlaatwaterleidingen bevinden zich aan de onderkant/onderzijde van het apparaat. Gebruik de vier meegeleverde montageschroeven.

4. Gebruik het meegeleverde waterfilter op de inlaatwaterleiding (zie schema)
5. Sluit de inkomende koudwaterleiding aan op het inlaatpunt rechtsonder en de uitgaande warmwaterleiding op de uitlaatwaterleiding linksonder. Draai de watertoevoer open en controleer of er geen waterlekkage uit het apparaat is.
6. Gebruik een meerpolige schakelaar die voldoet aan de geldende nationale wetgeving (contactafstand van minimaal 3 mm, bij voorkeur voorzien van zekeringen) om de stroomtoevoer naar het apparaat te onderbreken.
7. Sluit de stroomkabel aan op het klemmenblok in het apparaat. Het apparaat moet geaard zijn en de aardingskabel moet worden bevestigd aan de klem die is gemarkeerd met het symbool.
8. Zet het apparaat aan en controleer of het naar behoren werkt.
9. Bevestig de afdekking opnieuw aan de basis met 2 schroeven.
10. Het is vereist dat een aardlekschakelaar/aardlekautomaat in het circuit is opgenomen.
11. Zorg ervoor dat u de overdrukventiel correct installeert (meegeleverd met het product) vóór de inlaatpijp.
12. Het is vereist om een stroombegrenzer (AERATOR) te installeren bij de gootsteen of douche.
13.
    HET APPARAAT MOET CORRECT GEAARD ZIJN
14. DEZE VERWARMER MOET ZIJN EIGEN ONAFHANKELIJKE CIRCUIT HEBBEN MET EEN CORRECT BEREKENDE STROOMONDERBREKER EN GESCHIKTE DRAAD, ZIE TABEL AANBEVOLEN KABEL.

BEDIENINGSINSTRUCTIES

1. Uw nieuwe directe waterverwarmer wordt geactiveerd door de waterstroom. Regel de knop in een van de 3 vermogensstanden (I, II, III), het product wordt ingeschakeld zodra de warmwaterkraan wordt opengedraaid, het verwarmingselement werkt en verwarmt het water alleen wanneer er water door het apparaat stroomt. U moet minimaal 2,1 liter per minuut door het apparaat laten stromen om het directe verwarmingssysteem te activeren. Laat een paar minuten water door de verwarmer stromen.
2. Zorg ervoor dat u de sproeikop regelmatig reinigt om een gelijkmatige waterstroom te garanderen.
3. Zorg ervoor dat u het inkomende waterfilter regelmatig reinigt.
4. Zorg ervoor dat u uw directe waterverwarmer op een verwarmde locatie installeert. Het apparaat mag niet worden geïnstalleerd in gebieden waar de temperatuur kritisch kan dalen en er een risico bestaat op ijsvorming.
5. De gebruiker kan de warmwatertemperatuur aanpassen door het vermogen op het apparaat te regelen. De gebruiker kan kiezen uit 4 verschillende vermogensinstellingen:

• O - Het verwarmingselement is uitgeschakeld
• I - Alleen het 1e verwarmingselement wordt ingeschakeld.
• II - Alleen het 2e verwarmingselement wordt ingeschakeld.
• III - Het 1e en 2e verwarmingselement worden ingeschakeld en werken samen.

INSTALLATIEVEREISTEN

1. Er is een aparte elektrische voeding vereist.
2. Het apparaat moet worden aangesloten op een aparte stroomonderbreker.
3. De aanbevolen elektrische kabel voor het voeden van het apparaat, zie tabel I

INSTALLATIE

Zie de elektrische schema's aan het einde van het boekje.

VOORDAT U MET WERKZAAMHEDEN AAN DE ELEKTRISCHE INSTALLATIE BEGINT, MOET U ER ZEKER VAN ZIJN DAT DE STROOMONDERBREKER IN DE "UIT"-STAND STAAT OM GEVAAR VOOR ELEKTRISCHE SCHOK TE VOORKOMEN

LET OP
De waterinlaat van dit apparaat moet rechtstreeks worden aangesloten op een koudwaterleiding.

Tabel 1: Aanbevolen kabel

* Aanbevolen voedingskabelgrootte: 6 mm²/10 mm² (in het VK is 10 mm² een vereiste als deze langer is dan 10 meter).

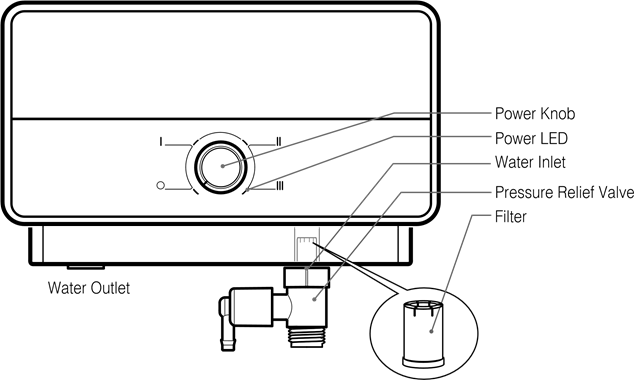

Overzicht

Probleemoplossing

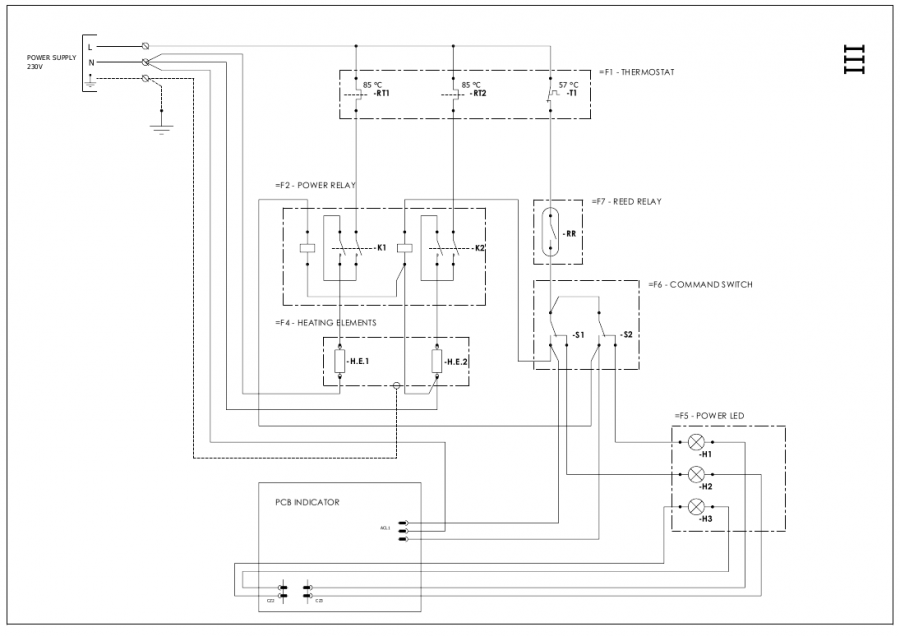

ELEKTRISCHE BEDRADING

Productafmetingen

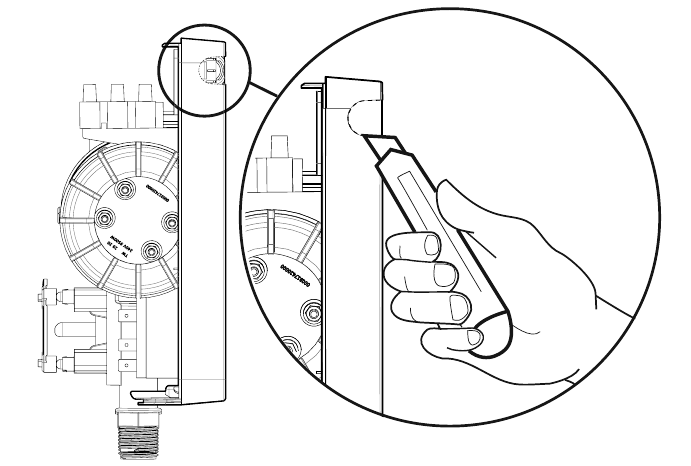

Optionele kabelinvoer
Kabelinlaat linksboven is voor kabels tot 10 mm 2
Optionele kabelinvoer rechtsboven is alleen voor voedingskabelgrootte: 6 mm 2

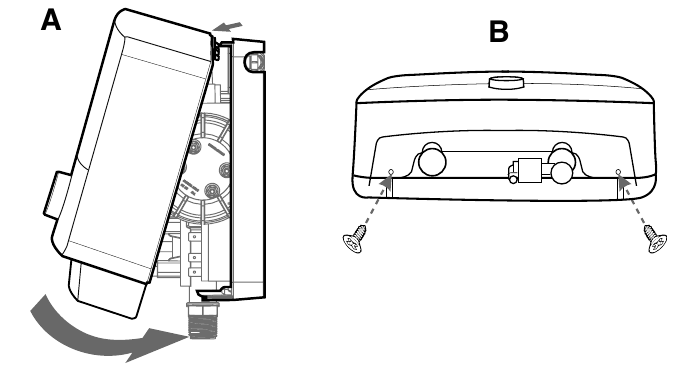

Stappen voor het sluiten van de afdekking

ALGEMENE VEILIGHEIDSINSTRUCTIE

1. Deze handleiding is een integraal onderdeel van het product. Bewaar het op een veilige plaats en geef het door aan de volgende gebruiker/eigenaar in geval van wijziging van eigendom.
2. Lees de instructies en waarschuwingen in deze handleiding zorgvuldig door, ze bevatten belangrijke informatie over veilige installatie, gebruik en onderhoud.
3. Het apparaat moet worden geïnstalleerd en in bedrijf gesteld door een bevoegd persoon in overeenstemming met de lokale wetgeving en de gezondheids- en veiligheidsvoorschriften. Alle elektrische stroomtoevoer naar de unit moet worden geïsoleerd en veilig worden gemaakt voordat u het aansluitblok opent.
4. GEBRUIK het apparaat NIET voor iets anders dan het gespecificeerde gebruik. De fabrikant is niet aansprakelijk voor schade die voortvloeit uit onjuist of onjuist gebruik of het niet naleven van de instructies in deze handleiding.
5. Onjuiste installatie kan leiden tot schade aan eigendommen en letsel aan personen en dieren; de fabrikant is niet aansprakelijk voor de gevolgen.
6. Laat de verpakkingsmaterialen (nietjes, plastic zakken, geëxpandeerd polystyreen, enz.) NIET binnen het bereik van kinderen liggen - ze kunnen ernstig letsel veroorzaken.
7. Dit apparaat kan worden gebruikt door kinderen vanaf 3 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Laat kinderen NIET met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.
8. Alle reparaties, onderhoud, loodgieterswerk en elektrische aansluitingen moeten worden uitgevoerd door een bevoegd persoon die uitsluitend originele reserveonderdelen gebruikt. Het niet naleven van de bovenstaande instructies kan de veiligheid van het apparaat in gevaar brengen en ontslaat de fabrikant van enige aansprakelijkheid voor de gevolgen.
9. De temperatuur van het warme water wordt geregeld door een thermostaat die ook fungeert als een veiligheidsvoorziening om gevaarlijke oververhitting te voorkomen.
10. De elektrische aansluiting moet worden gemaakt zoals aangegeven in deze handleiding.
11. Als het apparaat is uitgerust met een stroomkabel, mag deze alleen worden vervangen door een erkend servicecentrum of een professionele technicus.
12. Zorg ervoor dat u het apparaat leegt wanneer het buiten gebruik is of in een gebied waar het vriest.
13. Laat geen ontvlambare materialen in contact komen met of in de buurt van het apparaat.
14. Raak het apparaat NIET aan als u blootsvoets bent of als een deel van uw lichaam nat is.
15. Voor gebruik van het apparaat en na routineonderhoud raden we aan om de unit door te spoelen om eventueel vuil te verwijderen.
16. Plaats niets onder de boiler dat beschadigd kan raken door een lekkage.

Symbool	Betekenis
	Het niet naleven van deze waarschuwing kan leiden tot letsel, dat in bepaalde omstandigheden zelfs dodelijk kan zijn
	Het niet naleven van deze waarschuwing kan leiden tot schade of letsel, zelfs aan eigendommen, planten en dieren
	Neem de algemene en specifieke veiligheidsinstructies van het product in acht.

ALGEMENE VEILIGHEIDSNORMEN

Ref.		Risico	Symbool
1.	Open het apparaat niet en verwijder het niet uit de installatie	Gevaar voor elektrocutie als gevolg van de aanwezigheid van onder spanning staande elektrische apparatuur. Persoonlijk letsel - oververhitte brandwonden veroorzaakt door onderdelen en wonden veroorzaakt door scherpe randen
2.	Start of stop het apparaat niet door de stekker in/uit het stopcontact te steken	Gevaar voor elektrocutie als gevolg van schade aan het netsnoer, de stekker of het stopcontact
3.	Beschadig de stroomkabel niet	Gevaar voor elektrocutie als gevolg van blanke stroomdraden
4.	Laat geen objecten op het apparaat liggen	Persoonlijk letsel doordat objecten als gevolg van trillingen van het apparaat vallen
		Schade aan het apparaat of andere eigendommen doordat objecten als gevolg van trillingen van het apparaat vallen
5.	Klim niet op het apparaat	Persoonlijk letsel als gevolg van het vallen van het apparaat
		Schade aan het apparaat of andere eigendommen doordat het apparaat zelf losraakt van de bevestiging
6.	Reinig het apparaat niet zonder eerst de elektrische stroomtoevoer naar de unit te hebben geïsoleerd.	Gevaar voor elektrocutie als gevolg van de aanwezigheid van onder spanning staande elektrische apparatuur
7.	Installeer het apparaat aan een stevige muur die niet trilt	Gevaar dat het apparaat van de muur valt als gevolg van structurele instorting
8.	Maak de elektrische aansluiting met kabels met een voldoende doorsnede	Brandgevaar door oververhitting van te dunne elektrische draden
9.	Herstel alle veiligheids- en controlefuncties na werkzaamheden aan het apparaat en controleer of ze werken voordat u het weer in gebruik neemt	Beschadiging of blokkering van het apparaat door onjuiste bediening
10.	Tap alle onderdelen die heet water bevatten af met behulp van de ontluchtingskranen voordat u ze hanteert	Gevaar voor brandwonden
11.	Ontkalk het systeem zoals aangegeven in het "veiligheidsinformatieblad" van het product; ventileer bij het uitvoeren van de werkzaamheden de ruimte, draag veiligheidskleding, zorg ervoor dat u geen producten mengt en bescherm het apparaat zelf en eventuele aangrenzende objecten	Persoonlijk letsel door contact van de huid en ogen met toevoegingen, inademing of inname van schadelijke chemicaliën
		Schade aan het apparaat en aangrenzende objecten door corrosie door zuur
12.	Gebruik geen insecticiden, oplosmiddelen of agressieve reinigingsmiddelen om het apparaat te reinigen	Schade aan plastic en gelakte onderdelen en assemblages

TECHNISCHE KENMERKEN

Raadpleeg het typeplaatje voor de technische specificaties (het typeplaatje bevindt zich aan de rechterkant van de boiler).

De gegevens over het stroomverbruik in de tabel en de andere informatie in het productinformatieblad (bijlage A bij deze handleiding) zijn gedefinieerd in relatie tot de EU-richtlijnen 812/2013 en 814/2013.
De producten zonder het label en het gegevensblad voor waterverwarmers en zonne-apparatuur, zoals bepaald in verordening 812/2013, zijn niet bedoeld voor gebruik in dergelijke samenstellingen.
Producten die zijn uitgerust met een regelaarknop, hebben de thermostaat in de <ready to use instelling zoals aangegeven in het gegevensblad (bijlage A), volgens welke de relevante energieklasse door de fabrikant is verklaard.
Het product mag alleen worden aangesloten op een elektrische voeding met de relevante systeemimpedantie van niet meer dan 0,237 ohm.
Beperkingen aan de aansluiting kunnen worden opgelegd door de elektriciteitsleverancier met betrekking tot het gebruik van apparatuur in de werkelijke relevante systeemimpedantie op het aansluitpunt in het pand van de gebruiker die hoger is dan 0,237 ohm. Dit apparaat voldoet aan de internationale elektrische veiligheidsnormen IEC 60335-1 en IEC 60335-2-35.

Ariston Thermo UK
3 Juniper West
Basildon SS15 6SJ www.ariston.com/uk e-mail: info.uk@aristonthermo.com Klantenservice: 0333 240 8777
Technische ondersteuning: 0333 240 7777
