EVGA DG-8 - Handleiding Gaming Case Series

Voordat u begint...

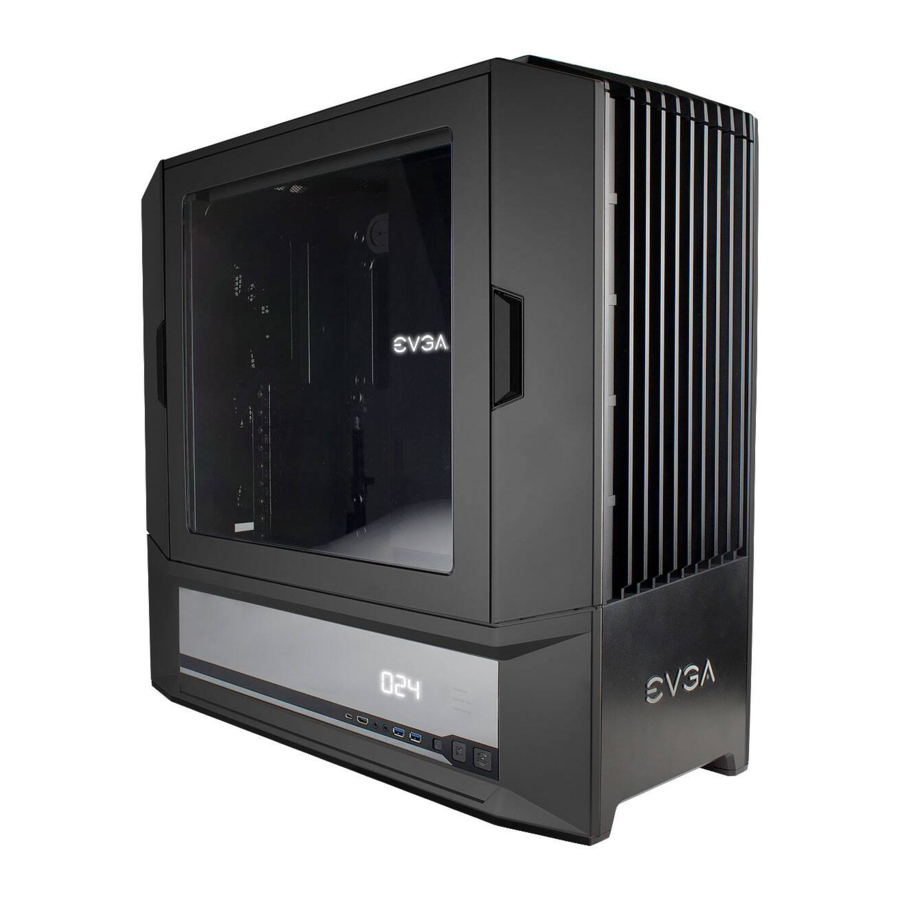

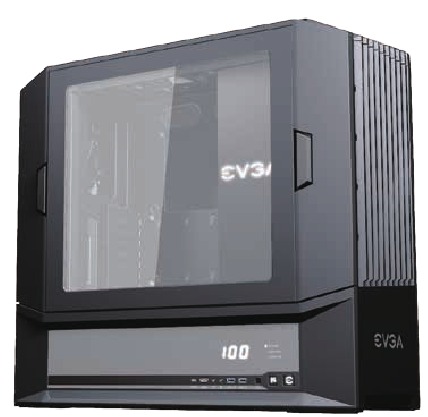

EVGA herontdekt de Full Tower-behuizing. De EVGA DG 8-serie is niet langer de grote metalen doos van vroeger, maar nu een centraal punt, met alles wat u van de EVGA DG 8-serie mag verwachten, zoals kwaliteitsontwerp, hoogwaardige materialen, premium afwerkingen en ondersteund door de legendarische klantenservice van EVGA. Gemaakt van SPCC-staal van industriële kwaliteit, ABS-kunststof, met een metallic gunmetal grijze coating en een polycarbonaat venster (exclusief DB-84), is dit de perfecte oplossing om zowel uw 4 Way SLI, watergekoelde, volledig solid state droommachine te bouwen en in het oog te springen zodat u ermee kunt pronken! Met de EVGA DG-8 Series offert u NIETS op, ontworpen voor de beste interne hardware, het enige dat in deze lijn verandert, zijn de afwerkingen. U kunt kiezen voor de basislijn die nog steeds al uw 4-way SLI- en waterkoelingbehoeften ondersteunt in een meer basaal pakket, helemaal tot aan een gerookt acryl zijpaneel om al uw harde werk aan de build te zien, en nog steeds een 7-inch geïntegreerd touchscreen, HDMI-, USB- en audio-aansluitingen hebben om de behuizing native VR-ready te maken.

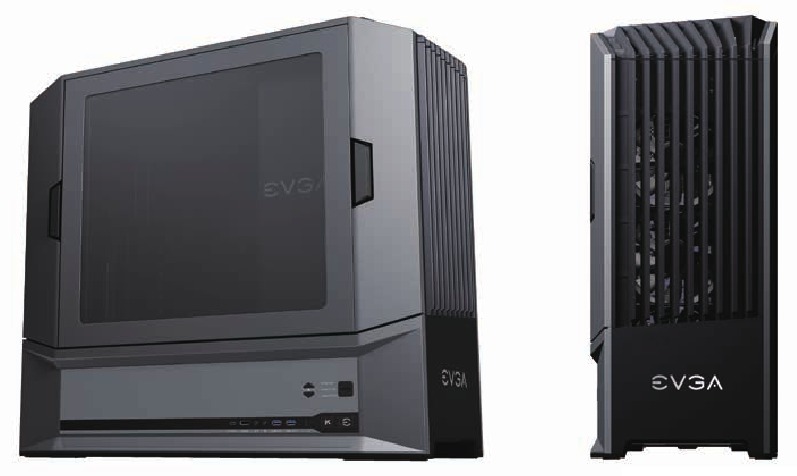

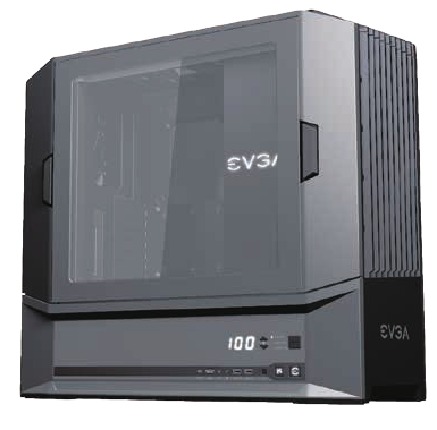

Chassisspecificaties DG-87

• Afmetingen / Gewicht
  (L x B x H): 686 x 270 x 642mm / 27 x 10 6 x 25 3"
  Gewicht: 20 5kg / 45 21b
• Uitbreidingsslots
  9

• Ventilatoren
  3 boven, 3 rechts, 2 links
  Inclusief 1 boven, 3 rechts, 2 links
  Ventilatorregelaar
  Software- en knopbediening
• I \ O-poorten
  USB 2.0 crop)
  USB 3.0 (voor)
  USB Type C (voor)
  HD Audio Out HD
  Audio In
  HDMI
  K Boost

• Vormfactor
  EATX
• Moederbord / Grafische kaartondersteuning
  Ondersteunt mini-ITX tot EATX-moederborden
  Ondersteunt de meeste krachtige grafische kaarten

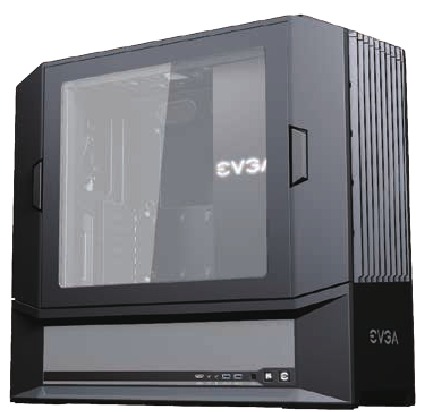

Chassisspecificaties DG-86

• Afmetingen / Gewicht
  (L x B x H): 686 x 270 x 642mm / 27 x 10 6 x 25 3"
  Gewicht: 20 Ikg / 44 31b
• Uitbreidingsslots
  9

• Ventilatoren
  3 boven, 3 rechts, 2 links
  Inclusief 2 rechts, 2 links
  Ventilatorregelaar met software gebaseerde bediening
• I\O-poorten
  USB 2.0 (boven)
  USB 3.0 (voor) USB
  Type C (voor)
  HD Audio Out
  HD Audio In
  HDMI
  K Boost

• Vormfactor
  EATX
• Moederbord / Grafische kaart
  Ondersteuning Ondersteunt mini-TX tot EATX-moederborden
  Ondersteunt de meeste krachtige grafische kaarten

Chassisspecificaties DG-85

• Afmetingen / Gewicht
  (L x B x H): 686 x 270 x 642mm / 27 x 10.6 x 25 3"
  Gewicht: 17 5kg / 38.51b
• Uitbreidingsslots
  9

• Ventilatoren
  3 boven, 3 rechts, 2 links
• I\O-poorten
  USB 2.0 (boven)
  USB 3.0 (voor)
  HD Audio Out
  HD Audio In
  HDMI
  K Boost

• Vormfactor
  EATX

• Moederbord / Grafische kaart
  Ondersteuning Ondersteunt mini-TX tot EATX-moederborden
  Ondersteunt de meeste krachtige grafische kaarten

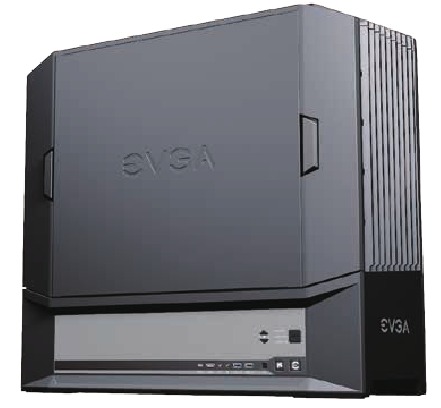

Chassisspecificaties DG-84

• Afmetingen / Gewicht
  (L x B x H): 686 x 270 x 642mm / 27 x 10.6 x 25 3"
  Gewicht: 17 5kg / 38.51b
• Uitbreidingsslots
  9

• Ventilatoren
  3 boven, 3 rechts, 2 links
• I\O-poorten
  USB 2 0 (boven)
  USB 3 0 (voor)
  HD Audio Out
  HD Audio In
  HDMI
  K Boost

• Vormfactor
  EATX
• Moederbord / Grafische kaartondersteuning
  Ondersteunt mini-TX tot EATX-moederborden
  Ondersteunt de meeste krachtige grafische kaarten

Onderdelenbeschrijvingen

De volgende accessoires zijn inbegrepen bij het DG-8 Series-chassis:

• EVGA DG-8 series Chassis
  Het EVGA DG full tower-chassis.

• 24 stuks PW-schroef M3*0.5 L5
  Fijne draadbout, gebruikt voor diverse schijven.

• 20 stuks platte schroef M3*5 L4
  Korte, platte, fijne draadschroeven voor apparaten met beperkte speling


• 45 stuks PH-schroef #6-32*4.8L
  Standaard grove draad chassisbouten, gebruikt voor afstandhouders, PSU's en andere apparaten


• 2 stuks schroef, HEX-bouten #6-32*6.5L
  Extra afstandhouders voor het moederbord


• Handleiding
  Alle belangrijke informatie. U zou moeten weten dat u het nu aan het lezen bent!

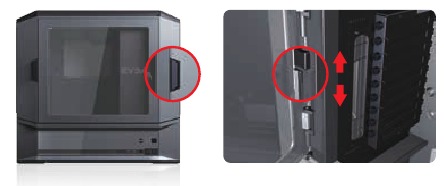

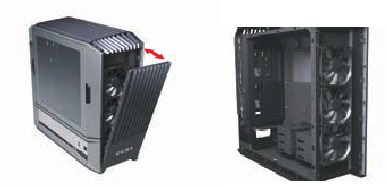

Het voorpaneel verwijderen

Druk op de rood omcirkelde knop om de deur van de behuizing te openen
Duw het scharnier omlaag, omcirkeld in het rood, om het zijpaneel te verwijderen

Het moederbord installeren

Installeer het 10-schild in de behuizing voordat u probeert het bord te monteren
Lijn het moederbord uit met de lade en noteer de afstandhouders die worden gebruikt om ervoor te zorgen dat het bord goed is bevestigd
Laat het moederbord op de afstandhouders rusten en lijn de gaten op het bord uit met de afstandhouders; zorg ervoor dat u hetzelfde aantal afstandhouders door de gaten ziet steken als u eerder telde bij het installeren van het moederbord. Als u dat NIET doet, dan hebt u er een uitgelijnd aan de onderkant van het bord, wat EEN aardfout zal veroorzaken en mogelijk het bord zal beschadigen als u het op deze manier probeert te gebruiken.
Zodra alle afstandhouders door de gaten in het bord zijn geplaatst, bevestigt u het bord aan het chassis met de meegeleverde schroeven
Draai de schroeven vast. Het bord zou nu goed uitgelijnd en gemonteerd moeten zijn

PCI-E grafische kaart(en) installeren

Verwijder de schroeven boven de kaartslots en verwijder de slotcover(s). Lijn de busconnector op de kaart uit met het slot en steek de kaart erin. Alle componenten die uitsteken vanaf de montagebeugel van het apparaat moeten worden uitgelijnd met de slots aan de achterkant en beschikbaar zijn voor aansluiting aan de achterkant van de behuizing. Lijn het gat aan de bovenkant van de montagebeugel van de eerder geplaatste kaart uit met het schroefdraadgat dat de schroef vasthield die de slotcover eerder vasthield, en plaats de schroef opnieuw en draai deze dienovereenkomstig vast.

Frontpaneel LED / USB / Audio / enz. headers aansluiten

Sluit de Power LED- en Power Switch-kabels aan. Zorg ervoor dat de Power LED in de juiste + / oriëntatie staat. Raadpleeg de documentatie van uw moederbord voor de juiste locatie voor de aansluiting

De USB 3 0 Internal Cable maakt volledige ondersteuning van USB 3 0-apparaten mogelijk, raadpleeg de documentatie van uw moederbord om dit correct aan te sluiten

De USB 2 0 Internal Cable maakt volledige ondersteuning van USB 2.0-apparaten mogelijk, raadpleeg de documentatie van uw moederbord om dit correct aan te sluiten.

De HD-audio connector ondersteunt HD Audio, raadpleeg de documentatie van uw moederbord voor de juiste locatie voor de aansluiting

Een VR-editiekaart kan worden aangesloten op de interne HDMI-header op uw grafische kaart naar de HDMI-uitgang header op de behuizing.

De meegeleverde ventilatoren worden aangesloten op standaard 3-pins ventilatorheaders op uw besturingshub in de behuizing, die 6 3-pins ventilatoren ondersteunt

Sluit de 4-pins Molex aan om de ventilatorregelaar van stroom te voorzien

Als u de meegeleverde behuizingverlichting wilt gebruiken, sluit u ook een SATA-voedingskabel aan op het voorpaneel.

De meegeleverde thermische sonde toont de omgevingstemperaturen van de behuizing

Al het bovenstaande is bevestigd aan dit apparaat op het voorpaneel.

De ventilatorregelaar werkt tussen 5v en 12v. Als u echter een ventilator gebruikt die minder dan 5v nodig heeft om te functioneren en de regelaar op de laagste stand staat, zal de ventilator NIET draaien. Ventilatorheaders zijn geschikt voor een maximale stroom van 1 (één) ampère / 12 Watt per header. **SLUIT GEEN POMPEN AAN OP DEZE HEADERS**
Meegeleverde ventilatoren hebben een standaard ingestelde snelheid van 50% voor inlaat en uitlaat. De ventilatoren worden met 5% verhoogd met een druk op de omhoogknop en gaan naar 100% als die knop wordt ingedrukt
Door op de omlaagknop te drukken, wordt de ventilatorsnelheid met 5% verlaagd, door de omlaagknop ingedrukt te houden, worden de ventilatoren uitgeschakeld.
Druk op "Mode" (Modus) om te schakelen tussen de ventilatorsnelheid van de inlaat/uitlaat en de behuizingstemperatuur

K-Boost knopbediening

Door op de K-Boost-knop te drukken, wordt de functie geactiveerd
Met een Nvidia GPU gaat het in de K Boost-modus, waar het is vergrendeld op Boost Clock, de CPU gaat in de High Performance-modus en de ventilatoren gaan naar 100%
Met een niet-Nvidia GPU gaat de CPU nog steeds in de prestatie modus en de ventilatoren naar 100%
Door een tweede keer op K-Boost te drukken, wordt de functie uitgeschakeld
Geeft alle toepasselijke componenten terug naar een normale status en de ventilatoren worden teruggebracht tot 50%
Het K-Boost ventilatorsnelheidsbereik kan worden ingesteld. Druk op de K-Boost-knop en stel de gewenste ventilatorsnelheid in en deze wordt opgeslagen in de firmware
LED geeft de behuizingstemperatuur weer
Door de "mode" (modus)-knop ingedrukt te houden, worden alle waarden teruggezet naar de standaardwaarden

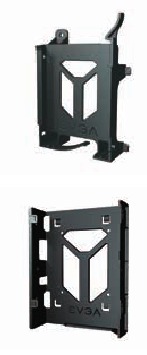

Verwijderbare 3,5" / 2,5" HDD-cage(s)

Deze worden op verschillende plaatsen in uw DG-8-serie behuizing gemonteerd
Aan de behuizing bevestigd door de randen onder de uitlijningstabs te schuiven en vervolgens de tegenoverliggende rand vast te schroeven
Bout in een 3 5 of 2 5" SSD/HDD
Zorg ervoor dat de stroom- en datakabels zijn aangesloten voordat u de stroom inschakelt

Installeren in de 3,5" 12,5" drive bay

Verwijder de drive tray van het uittrekbare rack. De verwijderbare tray kan zowel 3 5" of 2 5" HDD's als SSD's ondersteunen. Plaats de gewenste schijf in de tray en bevestig deze met de schroeven die bij uw schijf zijn meegeleverd
Schuif de drive tray terug in het rack en zorg ervoor dat de stroom- en datakabel aan de achterkant zijn aangesloten

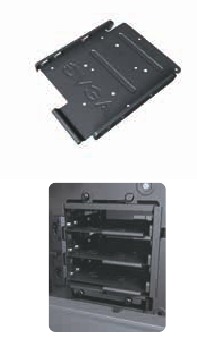

Alleen 2,5" bay

Dit is een montagebeugel voor een enkele 2 5" schijf, deze zijn gemonteerd op de achterkant van de moederbordtray. Plaats de schijf op de beugel en bevestig deze met de schroeven die bij de schijf zijn meegeleverd
Schuif de beugel op de uitlijningstabs op de behuizing en schroef hem vervolgens aan de andere kant vast
Zorg ervoor dat de stroom- en datakabels zijn aangesloten voordat u de stroom inschakelt
Houd er ook rekening mee dat de HDD/SSD-bevestigingen, vanwege de grootte van deze behuizing, bijna 700 mm verwijderd zijn van de SATA-poorten op een standaard moederbord. SATA-kabels die langer zijn dan de standaard 400 mm zullen nodig zijn

Ventilatorinstallatie / Vervanging

Er zijn maximaal 8 ventilatoren op de behuizing gemonteerd, 3 aan de voorkant, 3 aan de bovenkant en 2 aan de achterkant, ontworpen om dwarsstroomventilatie te creëren

Alle ventilatoren zijn bevestigd met zelftappende schroeven

Voorventilatoren zijn voor inlaat, bovenventilatoren zijn voor uitlaat, de achterkant kan ofwel uitlaat zijn voor het windtunnelontwerp, of inlaat om alle hete lucht te forceren en een positieve luchtdruk in de behuizing te behouden.


Druk op de knop aan de rechterkant, dan kunt u de klep verwijderen, van daaruit trekt u het filter eruit.

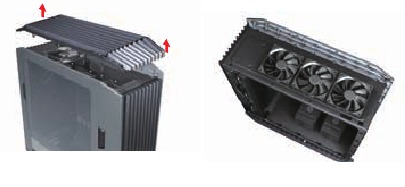

Voor de bovenklep trekt u omhoog en de bovenklep komt los, van daaruit kunt u het stoffilter verwijderen en reinigen.
Voor het PSU-filter kan het direct worden uitgeschoven zonder dat er extra demontage nodig is

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
