EVGA Hadron Air - Handleiding computerbehuizing

Voordat u begint

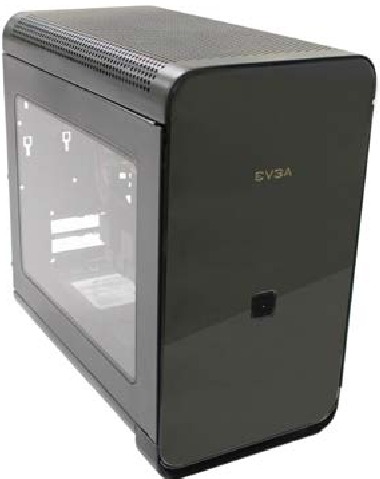

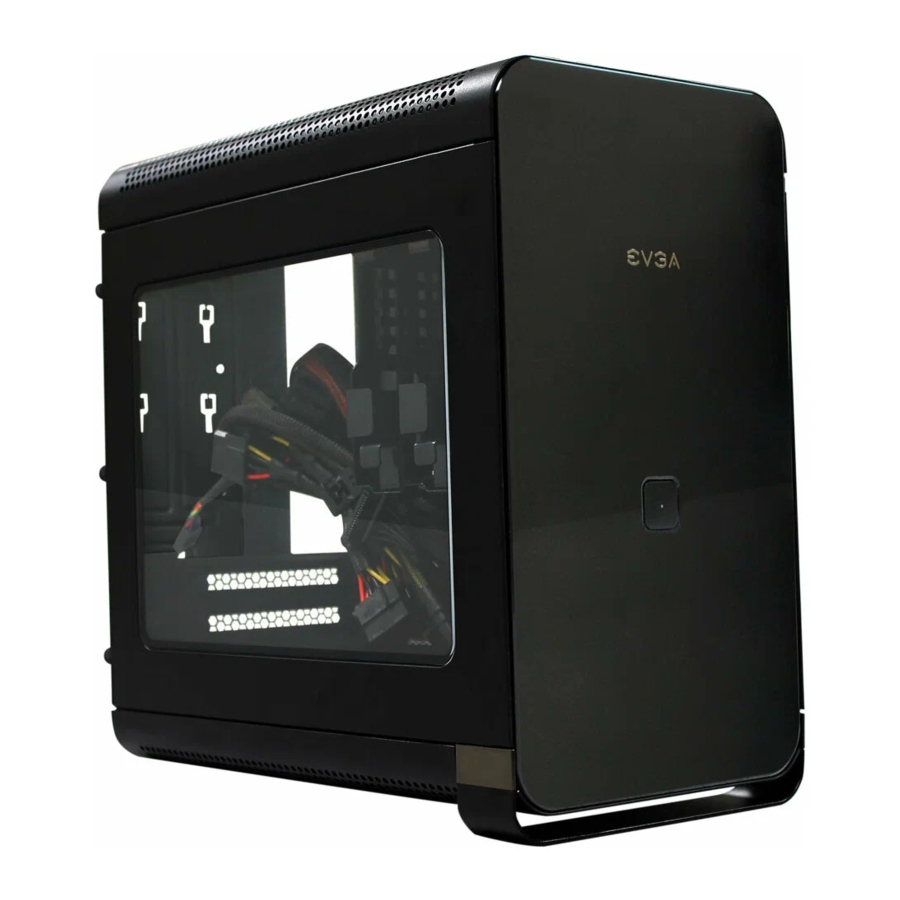

Waarom zou u concessies doen aan uiterlijk en grootte bij het kiezen van een prestatie-installatie? De EVGA Hadron Mini ITX-behuizing is ontworpen om geen compromissen te sluiten.
Met een 500W Gold-gecertificeerde voeding, ondersteuning voor een grafische kaart van volledig formaat, een strak uiterlijk en functies voor liefhebbers, biedt de EVGA Hadron Mini ITX-behuizing serieuze mogelijkheden.

Specificaties

• Afmetingen / gewicht
  (B x H x D): 169 mm x 305 mm x 308 mm
  Gewicht: 6 kg / 13,22 lb
• Drive Bays
  2 x 2,5 / 3,5 inch
  1x Slim Slot Load optische drive
• Uitbreidingsslots
  2
• Ventilatoren
  2 x 120 mm
• I/O-poorten
  USB 3.0 x 2
  HD-audio-uitgang
  HD-audio-ingang
• Vormfactor
  miniITX
• Voeding
  500W Gold-gecertificeerd
  40A op +12V-rail
• Ondersteuning moederbord / grafische kaart
  Ondersteunt mITX-moederborden.
  Ondersteunt de meeste hoogwaardige grafische kaarten.

Onderdelenbeschrijvingen

Uitrusting

De volgende accessoires zijn inbegrepen bij de Hadron-behuizing:

• EVGA Hadron-behuizing
  De ster van de show!

• 8 stuks M3 x 5 mm
  Deze schroeven worden gebruikt voor het moederbord en 2,5-inch harde schijven.

• 4 stuks M2 x 2,5 mm
  Deze schroeven worden gebruikt voor de optische schijfdrive en zijn optioneel.

• Stroomkabel
  Wordt aangesloten op een wisselstroombron.

• SATA-kabel x 2
  Gebruik deze om uw harde schijf aan te sluiten.

• Optische-schijfdrivetray
  Een tray voor uw slim slot load optische drive.

• Handleiding
  Alle belangrijke informatie. U zou het moeten weten, u bent het nu aan het lezen!


Het zijpaneel verwijderen

• Maak de schroeven los met een kruiskopschroevendraaier.
• Schuif het zijpaneel er in een rechte beweging af.

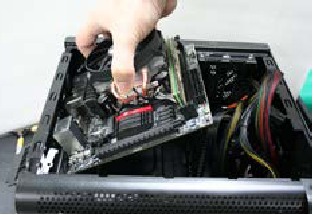

Het moederbord installeren

• Leg het moederbord in een hoek van 45 graden in de behuizing en zorg ervoor dat de schroefgaten overeenkomen met de afstandhouders.

• Draai de schroeven vast.

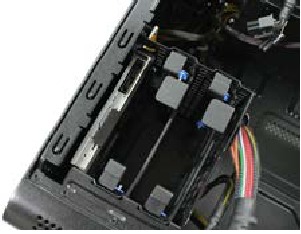

De harde schijf installeren

• Trek de verwijderbare harde-schijftray eruit door de buitenste clips samen te knijpen.
• Voor een 2,5-inch harde schijf: bevestig 4 schroeven aan de onderkant van de harde-schijftray.
• Voor een 3,5-inch harde schijf – Rek elke zijde van de harde-schijftray uit en plaats de drive erin.
• Schuif de harde-schijftray erin.

De PCI-E-videokaart installeren

• Draai de retentieclip aan de achterkant van de behuizing los en klap de clip naar beneden.
• Draai de schroef los.
• Plaats de videokaart.
• Plaats de schroef terug, klap de retentieclip omhoog en schroef deze vast.
• Sluit de stroomadapters aan op de videokaart.

Frontpaneel-LED / USB / audioheaders aansluiten

• Sluit de stroom-LED en de stroomschakelaarkabels aan. Zorg ervoor dat de stroom-LED in de juiste +/- richting staat. Raadpleeg uw moederborddocumentatie voor de juiste aansluitlocatie.

• De interne USB 3.0-kabel zorgt voor volledige ondersteuning van USB 3.0-apparaten. Raadpleeg uw moederborddocumentatie om deze correct aan te sluiten.

• De HD-audioconnector ondersteunt HD-audio. Raadpleeg uw moederborddocumentatie voor de juiste aansluitlocatie.

• De meegeleverde ventilatoren kunnen worden aangesloten op standaard 3-pins ventilatorheaders op uw moederbord.

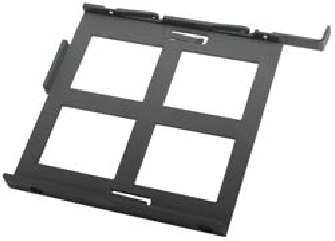

Installatie van de optische drive

(Optioneel)

• Als u een slim slot load optische drive wilt installeren, kunt u dit doen door eerst de tegenoverliggende klep te verwijderen.
• Plaats de optische drive in de optische-drivetray en bevestig vier schroeven.

• Schuif de optische-schijftray erin.
• EVGA raadt aan de Panasonic UJ8C5ADPK1-C Slot Load Optical drive te gebruiken.

Ventilatorinstallatie / vervangen

• Als u de meegeleverde ventilatoren moet onderhouden / vervangen, kunt u dit doen door eerst de bovenklep te verwijderen.
• Verwijder beide schroeven aan de achterkant van de behuizing.
• Schuif de bovenklep er horizontaal uit.
