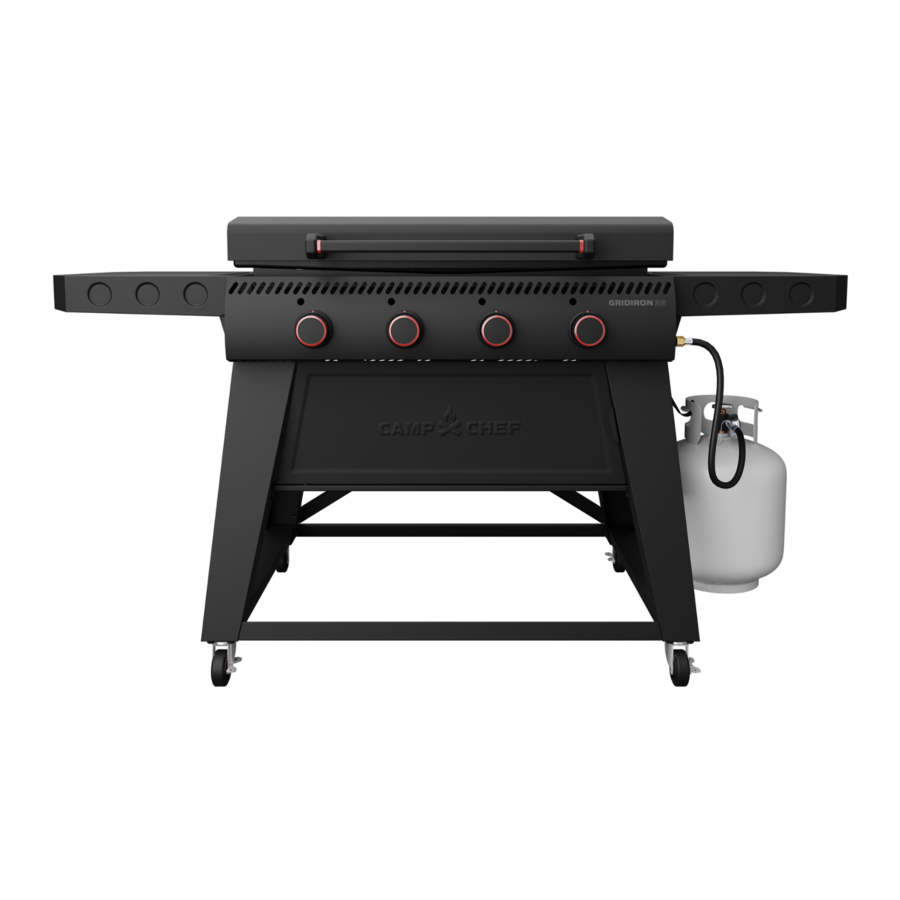

Camp Chef FTG36 - Flat Top Grill Handleiding

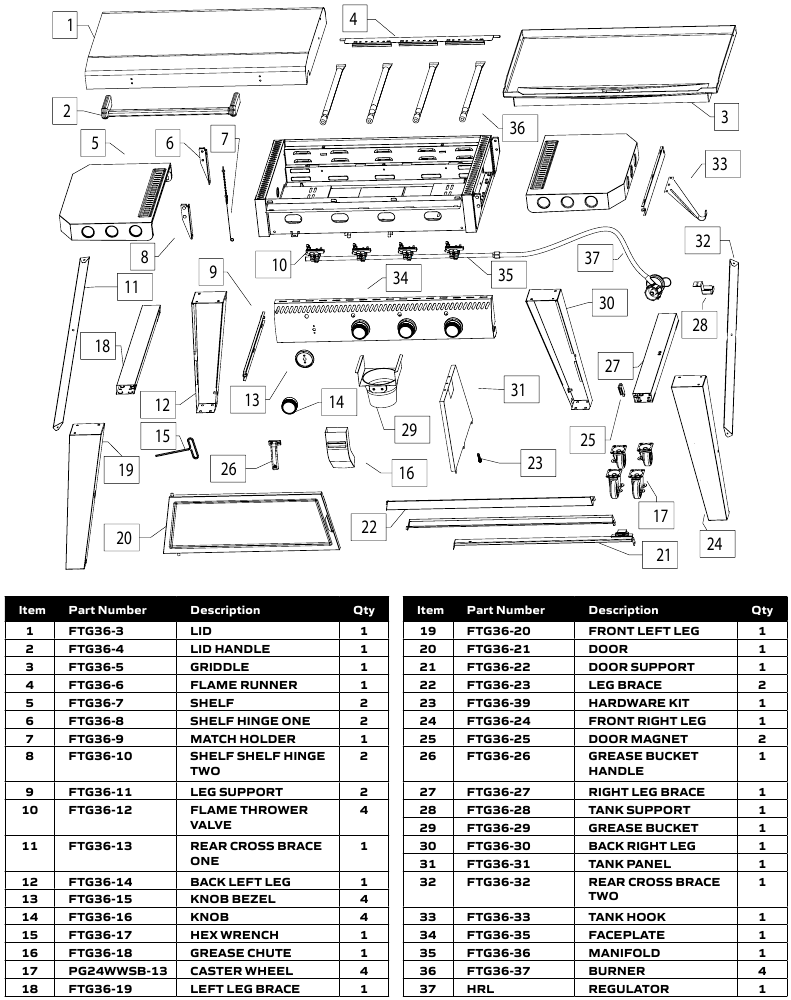

VERVANGINGSONDERDELEN

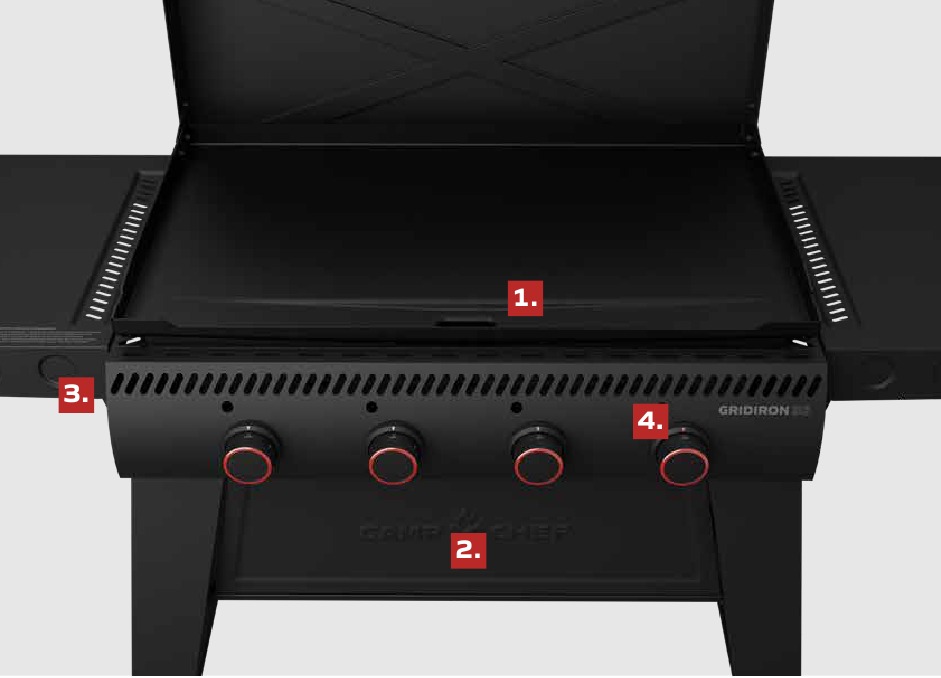

PRODUCTOVERZICHT

ONTWORPEN VOOR JOU:

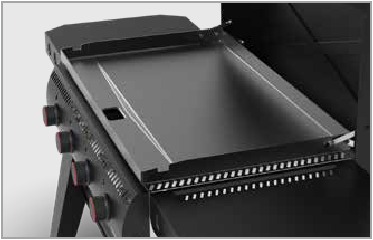

1. VETGOOT:
   Groot, centraal gelegen gat zorgt ervoor dat vet en deeltjes gemakkelijk van het voedsel aan de voorkant van de bakplaat weg kunnen lopen.

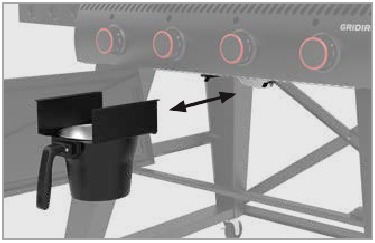

2. VETGOOT EN EMMER:
   Vang al het vet en de deeltjes op in een grote, gemakkelijk schoon te maken emmer. Gebruik liners om het nog gemakkelijker te maken.

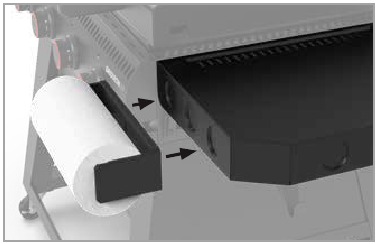

3. MAGNETISCH ACCESSOIRE SYSTEEM:
   Pas uw bakplaatplanken aan om bakplaatgereedschap, keukenpapier of sausflessen te ordenen.

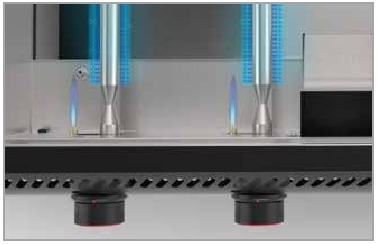

4. VLAMWERPERONTSTEKING:
   Eenvoudige en betrouwbare elektrische ontsteking voor een naadloze start.


EXTRA FUNCTIES

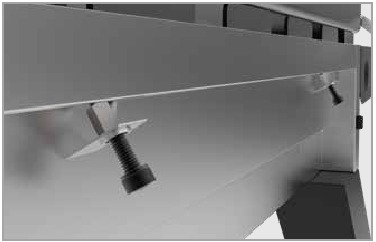

1. BAKPLAATNIVELLERING:
   Pas de bakplaat aan, zelfs als deze heet is, met de twee bouten aan de achterkant van de grill.

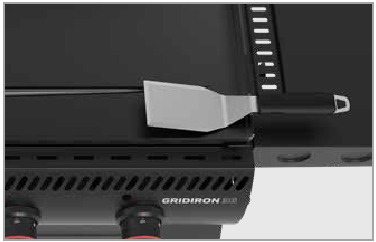

2. SPATELINKEEP:
   Houd uw vette spatel op de bakplaat. Door de inkepingen aan de zijkant van de bakplaat kan het deksel gesloten worden terwijl de spatelsteel aan de zijkant uitsteekt.

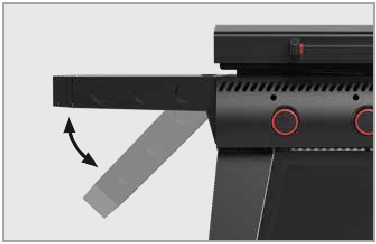

3. INKLAPBARE ZIJPLANKEN:
   Extra grote planken kunnen worden ingeklapt en verwijderd voor opslag of transport.


ACCESSOIRES

Accessoires zijn de beste vriend van een grill, dus of je nu graag pannenkoeken en eieren bakt of wat burgers maakt, wij hebben de tools voor je.

ONTBIJTSET
6-delige professionele ontbijtset voor bakplaten

SPATELSET
2-delige metalen spatelset

FLESHOUDER
Magnetische flessenhouder met twee knijpflessen

REINIGINGSSET VOOR BAKPLATEN
4-delige essentiële reinigingsset voor bakplaten

SMASH BURGER KIT
3-delige smash burger kit voor bakplaten

GRILLTANGEN
Klassieke grilltangen van 35 cm

PAPIEREN HANDDOEKENHOUDER
Magnetische papieren handdoekenhouder

VERVANGINGSSET SCHUURMIDDEL
Vervangende schuursponsjes en afwerksteen

ESSENTIËLE SET VOOR BAKPLATEN
7-delige essentiële set voor bakplaten

BAKPLAATS SCHRAPER
Heavy-duty bakplaatschraper van 12,5 cm

PREMIUM GRILLHOES
Grillhoes voor de GRIDIRON 36

SILICONEN BAKPLAATMAT
91 cm beschermende siliconen mat

UW PRODUCT GEBRUIKEN

Volg deze basisinstructies om aan de slag te gaan met uw nieuwe bakplaat:

INSPECTIE VOOR GEBRUIK

Kies uw locatie

Gebruik uw nieuwe grill ALLEEN op een vlakke, stabiele, niet-brandbare ondergrond zoals bakstenen, beton of aarde. Gebruik dit apparaat NIET op een oppervlak dat kan branden of smelten, zoals hout, asfalt, vinyl of plastic.
Houd de omgeving vrij van brandbaar materiaal en ontvlambare vloeistoffen, waaronder hout, droge planten en gras, struiken, papier en canvas.
Houd kinderen en huisdieren te allen tijde uit de buurt van de brander.

Gebruik het NIET in een gebouw, garage of een andere afgesloten ruimte.
Gebruik dit apparaat nooit als verwarming.
De installatie moet voldoen aan de plaatselijke voorschriften, of bij gebreke daarvan aan de National Fuel Gas Code, NFPA 54/ANSI Z223.1, of de Natural gas and propane installation code CSA B149.1 of de propane storage and handling code B149.2. De behandeling en opslag van LP-cilinders moet voldoen aan de LP Gas Code NFPA/ANSI 58. Het apparaat is niet bedoeld voor gebruik in of op recreatievoertuigen en/of boten.
Bewoners van appartementen: Neem contact op met het management om te informeren naar de vereisten en brandvoorschriften voor het gebruik van een LP-gasapparaat in een appartement. Indien toegestaan, gebruik het buiten op de begane grond met een afstand van 3 meter tot muren of hekken. Gebruik het apparaat NIET op of onder een balkon of terras van een appartement of condominium.

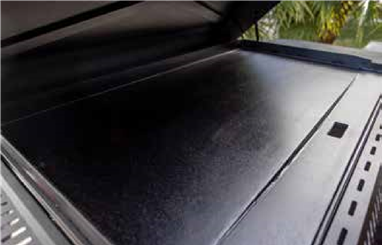

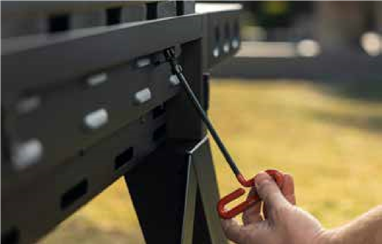

Stel uw product waterpas

Gebruik de meegeleverde sleutel om uw bakplaat waterpas te stellen door de bouten aan de achterkant van uw bakplaat af te stellen, zoals hieronder weergegeven.

U wilt dat het vet vrij naar de voorkant van de grill loopt, waar het vetopvangsysteem zich bevindt.
Uw bakplaat is vooringebrand en heeft een natuurlijk anti-aanbakoppervlak.
Uw bakplaat kan door het fabricageproces een lichte olieachtige coating hebben. Was, spoel en droog grondig voor gebruik. Gebruik milde, warme zeepoplossing (gebruik nooit schurend reinigingsmiddel) en een stijve borstel.

LP GAS

(VLOEIBAAR PETROLEUMGAS)
Gebruik het apparaat alleen met LP-gas (propaan) en de regelaar/ventielcombinatie die bij het apparaat is geleverd.

Gebruik nooit een LP-tank als deze zichtbaar roestig, beschadigd of verouderd is.

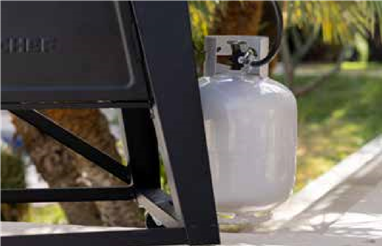

De LP-gasfles installeren

1. Controleer of de cilinderventiel gesloten is door de knop met de klok mee te draaien.
2. Hang de cilinder aan de tankhaak terwijl u de cilinderring in de tankhouder aan de onderkant van de poten uitlijnt.

3. Richt de cilinder zo dat de ventielopening naar de rechterkant of de voorkant van de grill is gericht en dat de slang niet geknikt of beschadigd is.
   Gebruik het apparaat nooit met LP-tanks die zich niet in de juiste positie bevinden zoals aangegeven in de montage-instructies.
4. Bevestig of verwijder de regelaar van de LP-gasfles alleen wanneer de cilinder in ruststand in de tankhouder staat.
   Sluit altijd de LP-tankventiel en verwijder de koppelmoer voordat u de LP-tank uit de gespecificeerde bedrijfspositie verplaatst.
5. Verwijder de beschermkap van de LP-tankventiel. Gebruik altijd de kap en riem die bij de ventiel zijn geleverd.
   Gebruik geen POL-transportstop (plastic onderdeel met externe schroefdraad). Dit zal de veiligheidsfunctie van de ventiel tenietdoen.
6. Houd de regelaar vast en steek de nippel (A) in de LP-tankventiel. Draai de koppelmoer met de hand vast, waarbij u de regelaar in een rechte lijn (B) houdt met de LP-tankventiel om te voorkomen dat de verbinding kruist.
7. Draai de koppelmoer met de klok mee om deze volledig vast te draaien. De regelaar dicht af op de terugslagklep in de LP-tankventiel, wat resulteert in enige weerstand. Een extra halve tot driekwart draai is vereist om de verbinding te voltooien. Draai alleen met de hand vast – gebruik geen gereedschap.
   1. De nippel moet gecentreerd zijn in de LP-tankventiel

   2. Houd de koppelmoer en regelaar vast zoals weergegeven voor een juiste verbinding met de LP-tankventiel


Als u de verbinding niet kunt voltooien, ontkoppel dan de regelaar en herhaal stap 6 en 7. Als u de verbinding nog steeds niet kunt voltooien, gebruik deze regelaar dan niet!

Als u ontsnappend gas ziet, ruikt of hoort, ga dan onmiddellijk weg van de LP-tank/het apparaat en bel de brandweer.
Steek geen vreemde voorwerpen in de ventieluitlaat. U kunt de ventiel beschadigen en een lek veroorzaken. Lekkend propaan kan leiden tot explosie, brand, ernstig persoonlijk letsel of de dood.
Probeer dit apparaat nooit aan te sluiten op het op zichzelf staande LP-gassysteem van een camper, aanhanger of camper.

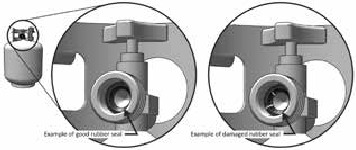

Na verloop van tijd kan de afdichting in uw LP-tank gemarkeerd, beschadigd of verslechterd raken, wat een lek kan veroorzaken, zelfs wanneer de verbinding is vastgedraaid. Inspecteer de afdichting na elke uitwisseling of vulling. Zoek naar tekenen van schade, scheuren, putjes of andere aantasting zoals hieronder te zien. Als er schade wordt gevonden, breng de ongebruikte tank dan terug naar de verkoper.

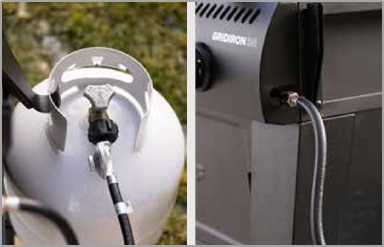

Lektesten

Doof alle open vlammen voordat u de gastoevoer op het apparaat aansluit en voordat u op lekken controleert.

1. Draai alle bedieningsknoppen naar OFF (UIT).
2. Zorg ervoor dat de regelaar stevig op de LP-tank is aangesloten.
3. Open de LP-tankventiel langzaam door het handwiel tegen de klok in te draaien. Als u een ruisend geluid hoort, sluit dan onmiddellijk de gastoevoer. Er is een groot lek bij de aansluiting. Corrigeer het lek voordat u verdergaat.
4. Breng een 50/50 zeep- en wateroplossing aan op de aangegeven aansluitingen.

5. Als er "groeiende" bellen verschijnen, is er een lek. Sluit de LP-tankventiel onmiddellijk en draai de aansluitingen opnieuw vast. Als lekken niet kunnen worden gestopt, probeer dan niet te repareren. Bel voor vervangende onderdelen. Bestel nieuwe onderdelen door het serienummer, modelnummer en de naam van de benodigde items door te geven aan het Service Center op 1-435-752-3922.
6. Sluit altijd de LP-tankventiel na het uitvoeren van een tanklektest of wanneer het apparaat niet in gebruik is door het handwiel met de klok mee te draaien.

Gebruik het apparaat niet voordat er op lekken is gecontroleerd.
Als u een gaslek niet kunt stoppen, sluit dan onmiddellijk de LP-tankventiel en bel de LP-gasleverancier of uw brandweer!

LP-tanklektest

Het apparaat moet buiten op een goed geventileerde plaats worden gecontroleerd op lekken, uit de buurt van ontstekingsbronnen zoals gasgestookte of elektrische apparaten. Houd het apparaat tijdens de lektest uit de buurt van open vuur of vonken.

• De lektest moet elke keer worden herhaald wanneer de LP-tank wordt vervangen of bijgevuld.
• Niet roken tijdens de lektest.
• Gebruik geen open vuur om te controleren op gaslekken.

Gebruik een schone kwast en een 50/50 zeep- en wateroplossing. Gebruik milde zeep en water. Gebruik geen huishoudelijke schoonmaakmiddelen. Dit kan schade veroorzaken aan de gastoevoercomponenten. Breng een zeepoplossing aan op alle lasnaden en het gehele ventielgebied.

Als er "groeiende" bellen verschijnen, gebruik of verplaats de LP-tank dan niet. Neem contact op met een LP-gasleverancier of uw brandweer.

Slangcontrole

Reinig en inspecteer de slang voor elk gebruik van het apparaat. Als er sprake is van slijtage, beschadiging, sneden of lekken, moet de slang worden vervangen voordat het apparaat in gebruik wordt genomen. Gebruik alleen de door de fabrikant gespecificeerde ventiel/slang/regelaar.

Om accidentele branden te voorkomen, dient u voordat u het apparaat gebruikt ervoor te zorgen dat de slang niet beschadigd is en dat alle verbindingen niet lekken door de cilinderventiel te openen, de branderventiel gesloten te laten en een zeepoplossing op de verbindingen aan te brengen. Als er een continu sissend geluid te horen is of als de zeepoplossing bubbelt, is er een lek. Gebruik het apparaat niet als er een lek is. Vervang de defecte onderdelen.
Houd de brandstoftoevoerslang uit de buurt van verwarmde oppervlakken.

ONTSTEKINGSINSTRUCTIES

Volg deze instructies exact:

De LP-klep openen

1. Controleer of alle bedieningsknoppen van de brander en de cilinderklep in de "OFF"-stand staan.
2. Zet de brandstoftoevoer aan door de cilinderklepknop tegen de klok in te draaien tot volledig open.

Ga NIET met uw hoofd, lichaam of armen boven de grill staan bij het aansteken.

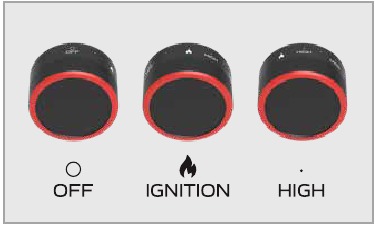

De branders aansteken

1. Zorg ervoor dat alle bedieningsknoppen in de "OFF"-stand staan.
2. Selecteer de aan te steken brander. Duw en draai de bedieningsknop van die brander naar de "HIGH"-stand.
3. Als de ontsteking NIET binnen 5 seconden plaatsvindt, draai dan de bedieningsknop naar "OFF", wacht 5 minuten tot het gas is verdwenen en herhaal de ontstekingsprocedure.
4. Herhaal stap 2–3 voor het aansteken van elke brander. Als de brander niet ontsteekt, wacht dan 5 minuten, zie het gedeelte "De branders aansteken met een lucifer".
5. Om uit te schakelen, draait u elke bedieningsknop met de klok mee totdat deze in de "OFF"-stand vergrendelt. Dit zet de gasstroom vanuit de cilinder niet uit.

Opmerking: als de brander niet ontsteekt of de vlam te laag is, kan er sprake zijn van een blokkade door een spin of ander insect in de brander. Zie "Branderconstructie/onderhoud" onder Verzorging en onderhoud.

De regelaar kan tijdens het gebruik een zoemend of fluitend geluid maken. Dit heeft geen invloed op de veiligheid of het gebruik van het apparaat.

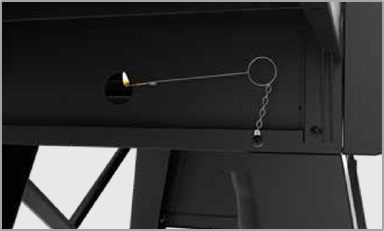

De branders aansteken met een lucifer

1. Draai de bedieningsknoppen van de brander naar "OFF".
2. Plaats een papieren lucifer in het uiteinde van de lucifershouder. Steek de lucifer aan en plaats deze door het ontstekingsgat aan de linkerzijde van de grill tot ongeveer 1/2" (1 tot 2 cm) van de brander.
3. Draai de bedieningsknop van de MEEST LINKER brander naar de "HIGH"-stand. De brander zou binnen 5 seconden moeten ontsteken.
4. Als de brander niet ontsteekt, draai dan de bedieningsknop naar "OFF" en wacht 5 minuten tot het gas is verdwenen en herhaal de ontstekingsprocedure.
5. Zodra deze is aangestoken, steekt u de aangrenzende branders in volgorde aan door de bedieningsknop in te drukken en naar de "HIGH"-stand te draaien.
6. Als de brander niet ontsteekt binnen de eerste paar pogingen om een lucifer aan te steken, is er een probleem met de gastoevoer. Sluit de gastoevoer af bij de brander en de cilinder. Probeer de grill NIET te gebruiken totdat het probleem is gevonden en verholpen. Zie het gedeelte "Probleemoplossing" in deze handleiding.

Controle van de brandervlam

Steek de brander aan; draai de knop(pen) van HIGH naar LOW. U zou een kleinere vlam moeten zien in de LOW-stand dan in de HIGH-stand. Controleer altijd de vlam voor elk gebruik. Een blauwe vlam met weinig of geen gele vlam zorgt voor de beste warmte.

Blokkeer geen gaten in de bodem of zijkanten van het apparaat.
Wijzig dit apparaat niet. Wijzigingen leiden tot een veiligheidsrisico. Vragen over certificering in andere gebieden kunnen worden gericht aan 1-435-752-3922.

UW PRODUCT OPWARMEN

Door uw bakplaat de tijd te geven om goed voor te verwarmen, zorgt u ervoor dat u de best mogelijke kookprestaties krijgt.

1. Begin met het instellen van uw warmte op Medium of Med-Low gedurende ongeveer 5 minuten. Dit zou de temperatuur van het bakplaatoppervlak moeten brengen op ongeveer 350°-400°F, afhankelijk van het weer en de omgeving.
2. Zet vervolgens de warmte gedurende 2-3 minuten op Med-Low of Low voor een gelijkmatige warmte over het gehele kookoppervlak. Het staal warmt snel op maar koelt langzaam af, dus u heeft voldoende warmte om mee te werken, zelfs nadat u de branders lager hebt gezet.
3. U bent klaar om te gaan koken.

Het beheren van de warmte op uw bakplaat is belangrijk om mogelijke schade te voorkomen. Hoewel het staal sterk en duurzaam is, mag u alleen de warmtestanden Laag of Gemiddeld gebruiken. Dit is vooral belangrijk als u verschillende warmtestanden wilt gebruiken op een grote bakplaat die meerdere branders bedekt. U heeft de mogelijkheid om een tortilla aan de ene kant op te warmen en een fajita-mix aan de andere kant te koken, maar u wilt beide instellingen op Gemiddeld of lager houden.

Om kromtrekken van de bakplaat te voorkomen, nooit voorverwarmen op hoog. Verwarm de bakplaat voor op gemiddelde warmte en verhoog de warmte vervolgens langzaam naar behoefte om de gewenste temperatuur van de bakplaat te bereiken.

Nooit zonder toezicht achterlaten
Gebruik het apparaat nooit zonder dat de vetopvangbak onder het apparaat is geïnstalleerd. Zie de montage-instructies voor een correcte montage.
Gebruik handschoenen of ovenwanten om vetblikken vast te houden bij het verplaatsen om morsen van heet vet te voorkomen.
Dit apparaat zal heet zijn tijdens en na gebruik. Gebruik geïsoleerde ovenwanten of handschoenen ter bescherming tegen hete oppervlakken of spatten van kookvloeistoffen.
Als u merkt dat er vet of ander heet materiaal van het apparaat op de klep, slang of regelaar druppelt, sluit dan onmiddellijk de gastoevoer af. Stel de oorzaak vast, corrigeer deze, reinig en inspecteer de klep, slang en regelaar voordat u verdergaat. Voer een lektest uit.
Gebruik nooit houtskool of houtbriketten in een gasbarbecue. Smaakchips moeten worden bewaard in een metalen rookbox om as te bevatten en branden te voorkomen.
Plaats nooit meer dan 25 pond op de zijplank. Leun NIET op de zijplank.

UW PRODUCT REINIGEN

1. Maak na elk gebruik alle voedselresten schoon terwijl de bakplaat nog warm is. U kunt een metalen spatel of een kettingmailschrobber gebruiken om hardnekkige stukjes te verwijderen.
2. Was vervolgens met warm water, milde afwaszeep (gebruik nooit schurend reinigingsmiddel) of onze Cast Iron Cleaner.
3. Spoel en droog grondig. Schuur nooit of gebruik een vaatwasser, omdat dit de mooie, ingevette afwerking die u wilt, kan beschadigen.
4. Breng een dunne laag Cast Iron Conditioner of kookolie aan op de bakplaat en verdeel deze met een keukenpapier.
5. Verwarm de bakplaat totdat de olie begint te roken. Zet dan de warmte uit en veeg overtollige olie van de bakplaat.
6. Bewaar op een droge plaats.

UW PRODUCT OPSLAAN

LP-grill uitschakelen

1. Draai alle knoppen naar de OFF-stand.
2. Zet de LP-tank UIT door het handwiel met de klok mee tot aan de aanslag te draaien.

Uw bakplaat beschermen
Om uw grill te beschermen tegen overmatige roest, moet het apparaat altijd schoon, droog en afgedekt worden bewaard wanneer het niet in gebruik is.
Laat het apparaat altijd afkoelen voordat u het afdekt met een afdekking.

Veiligheid eerst! Zorg ervoor dat uw grill volledig is afgekoeld voordat u deze opbergt.

ONDERHOUD

Correct onderhoud van uw GRIDIRON 36 zorgt ervoor dat uw nieuwe bakplaat jarenlang probleemloos blijft werken.

HOE U UW PRODUCT ONDERHOUDT

De professionele GRIDIRON 36 bakplaat is voorzien van een True-Seasoned Finish. Om deze afwerking in topconditie te houden, heeft uw bakplaat af en toe wat liefdevolle aandacht nodig. Door de onderstaande gids te volgen, helpt u uw bakplaat schoon te houden, roest te voorkomen en de glasachtige afwerking op te bouwen om te voorkomen dat voedsel blijft plakken.

Uw product opwarmen

Door uw bakplaat de tijd te geven om goed voor te verwarmen, zorgt u ervoor dat u de best mogelijke kookprestaties krijgt.
Begin met het instellen van de warmte op gemiddeld of medium-laag gedurende ongeveer 5 minuten. Dit zou de oppervlaktetemperatuur van de bakplaat op ongeveer 350°-400°F moeten brengen, afhankelijk van het weer en de omgeving.
Zet vervolgens de warmte 2-3 minuten op medium-laag of laag voor een gelijkmatige warmte over het hele kookoppervlak. Het staal warmt snel op maar koelt langzaam af, dus u zult voldoende warmte hebben om mee te werken, zelfs nadat u de branders hebt uitgeschakeld.
U bent klaar om te koken.
Het beheren van de warmte op uw bakplaat is belangrijk om mogelijke schade te voorkomen. Hoewel het staal sterk en duurzaam is, mag u alleen lage of gemiddelde warmte-instellingen gebruiken. Dit is vooral belangrijk als u verschillende warmte-instellingen wilt gebruiken op een grote bakplaat die meerdere branders bedekt. U hebt de mogelijkheid om een tortilla aan de ene kant op te warmen en een fajita-mix aan de andere kant te bereiden, maar u wilt beide instellingen op gemiddeld of lager houden.

Om kromtrekken van de bakplaat te voorkomen, nooit voorverwarmen op hoog vuur. Verwarm de bakplaat voor op matig vuur en verhoog vervolgens langzaam de warmte naar behoefte om de gewenste temperatuur van de bakplaat te bereiken.

Nooit onbeheerd achterlaten

Uw bakplaat schoonmaken

1. Verwijder na elk gebruik eventuele voedselresten terwijl de bakplaat nog warm is. U kunt een metalen spatel of een kettingmailschrobber gebruiken om hardnekkige resten te verwijderen.
2. Was vervolgens met heet water, een milde afwasmiddel (gebruik nooit een schurend reinigingsmiddel) of onze Cast Iron Cleaner.
3. Spoel en droog grondig af. Schuur of gebruik nooit een vaatwasser, omdat dit de mooie, doorgewinterde afwerking die u wilt, kan aantasten.
4. Breng een dunne laag Cast Iron Conditioner of kookolie aan op de bakplaat en verdeel deze met een keukenpapier.
5. Verhit de bakplaat tot de olie begint te roken. Zet vervolgens de warmte uit en veeg overtollige olie van de bakplaat.
6. Bewaar op een droge plaats.

Uw vetgoot schoonmaken

Laat uw bakplaat afkoelen en gebruik vervolgens een borstel met zachte haren en een lange steel om eventuele overgebleven resten die zich in de vetgoot hebben opgehoopt in de vetemmer te duwen.

Uw product kruiden

Breng een dunne laag Cast Iron Conditioner of kookolie aan op uw schone bakplaat. We raden Cast Iron Conditioner aan omdat het een palmoliebasis heeft, die een langere houdbaarheid heeft dan welke andere natuurlijke olie dan ook. Zorg ervoor dat het gehele oppervlak, inclusief alle hoeken, grondig is bedekt. Dit zorgt ervoor dat alle oppervlakken van uw kookgerei goed zijn gekruid. Deze afwerking helpt beschermen tegen roest en draagt bij aan een anti-aanbak kookoppervlak. Laat uw bakplaat afkoelen en veeg vervolgens overtollige conditioner of olie af met een schone doek. Roest, een metaalachtige smaak of verkleurde voedingsmiddelen zijn tekenen van onjuiste of onvoldoende kruiden of kunnen het gevolg zijn van het koken van zure voedingsmiddelen. Als dit gebeurt, grondig wassen en opnieuw kruiden.

Uw grill schoonmaken

Maak de binnen- en buitenkant van de grill schoon door af te vegen met een vochtige doek. Breng een lichte laag plantaardige olie of plantaardige oliespray aan op het binnenoppervlak om roest te voorkomen.

Gebruik geen ovenreiniger, schurende reinigingsmiddelen of schurende reinigingspads op de buitenkant van uw grill.

Breng nooit verf aan op het binnenoppervlak.

Roestplekken op het binnenoppervlak kunnen worden gepolijst, schoongemaakt en vervolgens licht worden bedekt met plantaardige olie of plantaardige oliespray om roestvorming te minimaliseren.

Opslag

Om uw grill te beschermen tegen overmatige roest, moet het apparaat schoon, droog en afgedekt worden gehouden wanneer het niet in gebruik is.

Veiligheid eerst! Zorg ervoor dat uw grill volledig is afgekoeld voordat u hem opbergt.

UW BRANDERS SCHOONMAKEN

Spinnen en kleine insecten kunnen webben spinnen en nesten bouwen in de brander. Dit gebeurt vooral in de late zomer en herfst voor de vorst wanneer spinnen het meest actief zijn. Deze nesten kunnen de gasstroom belemmeren en een brand veroorzaken in en rond de brander en de opening. Een dergelijke brand kan letsel veroorzaken bij de bediener en ernstige schade aan het apparaat. Om een verstopping te voorkomen en een volledige warmteafgifte te garanderen, dient u de branderbuis regelmatig te reinigen en te inspecteren (een of twee keer per maand). OPMERKING: Water- of luchtdruk zal een spinnenweb normaal gesproken niet verwijderen.

Alle reiniging en onderhoud mag alleen worden uitgevoerd wanneer het apparaat is afgekoeld en de brandstoftoevoer is uitgeschakeld bij de LP-cilinder. Maak geen enkel onderdeel schoon in een zelfreinigende oven. De extreme hitte zal de afwerking beschadigen.

Brander montage/onderhoud
Hoewel uw branders zijn gemaakt van roestvrij staal, kunnen ze corroderen als gevolg van de extreme hitte en zuren van het koken van voedsel. Inspecteer de branders regelmatig op scheuren, abnormale gaten en andere tekenen van corrosieschade. Als u dit aantreft, vervang dan de brander.
Belemmer de stroom van verbrandings- en ventilatielucht NIET. Branderbuizen kunnen verstopt raken door spinnen en andere insecten die hun nesten bouwen. Verstopte branderbuizen kunnen de gastoevoer naar de branders belemmeren en kunnen leiden tot een brand in de branderbuis of een brand onder de grill.

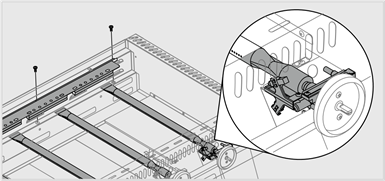

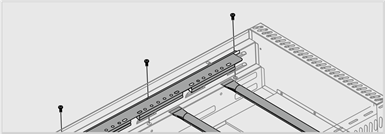

Volg deze instructies om de brandermodule te reinigen en/of onderdelen van de brandermodule te vervangen of als u problemen heeft met het ontsteken van de grill.

1. Draai het gas uit bij de bedieningsknoppen en de tankklep van de LP-cilinder.
2. Verwijder de bakplaat.
3. Verwijder de schroeven met een schroevendraaier.

4. Til elke brander voorzichtig op en weg van de klepopeningen.
5. Gebruik een smalle flessenborstel of een stijve draad die in een kleine haak is gebogen om meerdere keren door elke branderbuis en vlampoort te lopen.
   Opmerking: Draag een veiligheidsbril bij het uitvoeren van procedure 6.

6. Gebruik perslucht om in de branderbuis en uit de vlampoorten te blazen. Controleer elke poort om er zeker van te zijn dat er lucht uit elk gat komt.
7. Borstel het hele buitenoppervlak van de brander met een draadborstel om voedselresten en vuil te verwijderen.
8. Reinig verstopte gaspoortgaten met een opengebogen paperclip.
9. Controleer de brander op beschadigingen, als er grote scheuren of gaten worden gevonden, vervang dan de brander. BELANGRIJK: De branderopening moet over de klepnozzle schuiven.

10. Oriënteer de branders CORRECT door het schroefgat in de brander naar links uit te lijnen, zoals afgebeeld. Opmerking: Zorg ervoor dat de branderbuizen gelijkmatig zijn uitgelijnd tussen de kruiskanalen.
11. Plaats de schroef op elke brander terug en volg het gedeelte "Gaslektest" van deze handleiding. Steek de branders opnieuw aan om een goede werking te controleren.
12. Plaats de bakplaat terug.

LP-GAS

(VLOEIBAAR PETROLEUMGAS)
LP-gas is niet giftig, geurloos en kleurloos wanneer het wordt geproduceerd. Voor uw veiligheid heeft LP-gas een geur gekregen (vergelijkbaar met rotte kool) zodat het kan worden geroken. LP-gas is zeer ontvlambaar en kan onverwachts ontbranden wanneer het met lucht wordt gemengd.

LP-tank verwijderen en transport/opslag

• Zet ALLE bedieningsknoppen en de LP-tankklep UIT. Draai de koppelingmoer alleen met de hand tegen de klok in – gebruik geen gereedschap om los te koppelen. Installeer de veiligheidsdop op de LP-tankklep. Het niet gebruiken van de veiligheidsdop zoals aangegeven kan leiden tot ernstig persoonlijk letsel en/of schade aan eigendommen. Plaats een stofkap op de cilinderklepuitlaat wanneer de cilinder niet in gebruik is. Installeer alleen het type stofkap op de cilinderklepuitlaat dat bij de cilinderklep is geleverd. Andere soorten doppen of pluggen kunnen leiden tot propaanlekkage.
• Een losgekoppelde LP-tank in opslag of tijdens transport moet een veiligheidsdop hebben geïnstalleerd. Bewaar een LP-tank niet in afgesloten ruimtes, zoals een carportgarage, veranda, overdekt terras of ander gebouw. Laat een LP-tank nooit in een voertuig achter, dat door de zon oververhit kan raken.
• Bewaar LP-tanks buiten bereik van kinderen.
• Alle reserve LP-tanks moeten veiligheidsdoppen hebben geïnstalleerd op de LP-tankuitlaat.
• Als het apparaat niet in gebruik is, moet het gas worden uitgeschakeld bij de toevoercilinder.
• Opslag van een apparaat binnenshuis is alleen toegestaan als de cilinder is losgekoppeld en uit het apparaat is verwijderd.

LP-tank

Deze grill is ontworpen voor Worthington-, Manchester- of SMPC-merkcilinders van 20 lb. (9,1 kg). Andere merk DOT-cilinders kunnen op deze grill passen als de cilinder vergelijkbare afmetingen heeft als de boven- en onderringen. De LP-tank die bij uw apparaat wordt gebruikt, moet aan de volgende eisen voldoen:

• Koop alleen LP-tanks met deze vereiste afmetingen: 12" (30,5 cm) (diameter) x 18" (45,7 cm) (hoog) met een maximale capaciteit van 20 lb. (9 kg).
• Worden geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor LP-tanks van het U.S. Department of Transportation (DOT) of de National Standard of Canada, CAN/CSA-B339, Cylinders, Spheres and Tubes for the Transportation of Dangerous Goods.
• De propaancilinder die bij dit apparaat wordt gebruikt, moet een kraag bevatten om de cilinderklep te beschermen.

LP-tankklep moet hebben

• Type 1-uitlaat die compatibel is met de regelaar of het apparaat.
• Veiligheidsventiel.
• UL-gecertificeerde Overfill Protection Device (OPD). Deze OPD-veiligheidsfunctie wordt geïdentificeerd door een uniek driehoekig handwiel. Gebruik alleen tanks die zijn uitgerust met dit type klep.
• LP-tank moet zijn ingericht voor dampafname.

LP-tank vullen

• Gebruik alleen erkende en ervaren dealers.
• LP-dealer moet tanks ontluchten voordat ze worden gevuld.
• Dealer mag de LP-tank NOOIT meer dan 80% van het LP-tankvolume vullen. Het volume propaan in tanks varieert per temperatuur.
• Een berijpte regelaar duidt op een overvulling van gas. Sluit onmiddellijk de LP-tankklep en neem contact op met de lokale LP-gasdealer voor hulp.
• Laat geen vloeibaar propaan (LP) gas in de atmosfeer vrijkomen. Dit is een gevaarlijke handeling.
• Om gas uit de LP-tank te verwijderen, neemt u contact op met een LP-dealer of belt u een lokale brandweer voor hulp. Raadpleeg de telefoongids onder "Gasbedrijven" voor de dichtstbijzijnde gecertificeerde LP-dealers.

LP-tank uitwisselen

• Veel retailers die apparaten verkopen, bieden u de mogelijkheid om uw lege LP-tanks te vervangen via een ruilservice. Gebruik alleen die gerenommeerde ruilbedrijven die hun cilinders inspecteren, nauwkeurig vullen, testen en certificeren. Ruil uw tank alleen in voor een tank die is uitgerust met een OPD-veiligheidsfunctie, zoals beschreven in het gedeelte "LP-tank" van deze handleiding.
• Houd nieuwe en geruilde LP-tanks altijd rechtop tijdens gebruik, transport of opslag.
• Voer een lektest uit op nieuwe en geruilde LP-tanks VOORDAT u ze op het apparaat aansluit.

VEELGESTELDE VRAGEN

PROBLEEMOPLOSSING

Voor meer bronnen voor probleemoplossing kunt u ons Helpcentrum bezoeken door deze QR-code te scannen:

BELANGRIJKE VEILIGHEIDSWAARSCHUWINGEN

UITSLUITEND VOOR BUITEN GEBRUIK

Als u gas ruikt:

• Sluit de gastoevoer naar het apparaat af bij de tank.
• Doof elke open vlam.
• Open het deksel
• Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en bel onmiddellijk de brandweer.

Het niet opvolgen van deze instructies kan leiden tot brand, explosie of brandwonden, wat kan leiden tot materiële schade, persoonlijk letsel of de dood.

• Aan de installateur of persoon die dit apparaat assembleert: Laat deze handleiding bij dit apparaat achter voor toekomstig gebruik.
• Aan de consument: Bewaar deze handleiding bij dit apparaat voor toekomstig gebruik.

Deze handleiding bevat belangrijke informatie die nodig is voor de juiste montage en het veilige gebruik van dit product. Lees en volg alle waarschuwingen en instructies voordat u dit apparaat monteert en gebruikt. Gooi deze handleiding niet weg.

• Bewaar GEEN reserve gasfles onder of in de buurt van dit apparaat.
• Vul de gasfles nooit meer dan 80%.
• Als de bovenstaande informatie niet exact wordt opgevolgd, kan er een brand ontstaan die de dood of ernstig letsel tot gevolg kan hebben.

• Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
• Een LP-gasfles die niet is aangesloten voor gebruik, mag niet worden opgeslagen in de buurt van dit of enig ander apparaat.

1. Gebruik dit apparaat nooit zonder toezicht.
2. Gebruik dit apparaat nooit binnen 3 m van een constructie, brandbaar materiaal of andere gasfles.
3. Gebruik dit apparaat nooit binnen 7,5 m van een ontvlambare vloeistof.
4. Laat olie of vet nooit warmer worden dan 400 °F (200 °C). Als de temperatuur hoger is dan 400 °F (200 °C) of als de olie begint te roken, schakel dan onmiddellijk de brander of gastoevoer uit.
5. Verhitte vloeistoffen blijven lang na het kookproces op verbrandingstemperatuur. Raak het kooktoestel nooit aan voordat de vloeistoffen zijn afgekoeld tot 115 °F (45 °C) of minder.
6. Als er brand uitbreekt, blijf dan uit de buurt van het apparaat en bel onmiddellijk de brandweer. Probeer een olie- of vetbrand niet met water te blussen.

Dit apparaat mag alleen worden gebruikt in een openluchtsituatie boven de grond met natuurlijke ventilatie, zonder stilstaande gebieden, waar gaslekkage en verbrandingsproducten snel worden verspreid door wind en natuurlijke convectie
Elke omheining waarin het apparaat wordt gebruikt, moet voldoen aan een van de volgende voorwaarden:

1. Een apparaat met een beschutting die niet meer omvat dan muren aan drie zijden, maar zonder bovenbedekking; alle openingen moeten permanent open zijn; schuifdeuren, garagedeuren, ramen of openingen met horren worden niet beschouwd als permanente openingen.

2. Een apparaat wordt als buiten beschouwd als het is geïnstalleerd met een beschutting die niet meer omvat dan binnen een gedeeltelijke omheining met een bovenbedekking en niet meer dan twee zijwanden. De zijwanden kunnen parallel lopen, zoals in een doorgang, of in een rechte hoek ten opzichte van elkaar; alle openingen moeten permanent open zijn; schuifdeuren, garagedeuren, ramen of openingen met horren worden niet beschouwd als permanente openingen.

3. Een apparaat wordt als buiten beschouwd als het is geïnstalleerd met een beschutting die niet meer omvat dan binnen een gedeeltelijke omheining met een bovenbedekking en drie zijwanden, zolang 30% of meer van de horizontale omtrek van de omheining permanent open is. Alle openingen moeten permanent open zijn; schuifdeuren, garagedeuren, ramen of openingen met horren worden niet beschouwd als permanente openingen.


LEES EN VOLG ALLE INSTRUCTIES VOOR HET INSTALLEREN EN GEBRUIKEN VAN HET APPARAAT
Lees deze hele handleiding voordat u dit apparaat installeert en gebruikt. Het niet opvolgen van deze instructies kan leiden tot materiële schade, lichamelijk letsel of zelfs de dood. Neem contact op met lokale bouw- of brandweerfunctionarissen voor beperkingen en installatie-inspectievereisten in uw regio. BEWAAR DEZE INSTRUCTIES.

AAN DE INSTALLATEUR OF PERSOON DIE DIT APPARAAT ASSEMBLEERT:
Laat deze handleiding bij dit apparaat achter voor toekomstig gebruik.

AAN DE CONSUMENT: Bewaar deze handleiding bij dit apparaat voor toekomstig gebruik.

Deze handleiding bevat belangrijke informatie die nodig is voor de juiste montage en het veilige gebruik van dit product.

UITSLUITEND VOOR BUITEN GEBRUIK

DIT PRODUCT IS NIET BEDOELD VOOR COMMERCIEEL GEBRUIK.

HET GEBRUIK VAN ALCOHOL, VOORGESCHREVEN OF NIET-VOORGESCHREVEN MEDICIJNEN KAN UW VERMOGEN OM DIT APPARAAT CORRECT TE MONTEREN OF VEILIG TE BEDIENEN BEÏNVLOEDEN.

BEDIEN HET APPARAAT NOOIT WANNEER DE OMGEVINGSTEMPERATUUR LAGER IS DAN 0˚F (-17,8 C)̊

KOOLMONOXIDEWAARSCHUWING
Volg deze richtlijnen om te voorkomen dat dit kleurloze, geurloze gas u, uw familie of anderen vergiftigt:

• Ken de symptomen van koolmonoxidevergiftiging: hoofdpijn, duizeligheid, zwakte, misselijkheid, braken, slaperigheid en verwardheid. Koolmonoxide vermindert het vermogen van het bloed om zuurstof te transporteren. Lage zuurstofniveaus in het bloed kunnen leiden tot bewustzijnsverlies en de dood.
• Raadpleeg een arts als u of anderen verkoudheids- of griepachtige symptomen ontwikkelen tijdens het koken of in de buurt van dit apparaat. Koolmonoxidevergiftiging, die gemakkelijk kan worden verward met een verkoudheid of griep, wordt vaak te laat ontdekt.
• Alcoholgebruik en drugsgebruik versterken de effecten van koolmonoxidevergiftiging.
• Koolmonoxide is vooral giftig voor moeder en kind tijdens de zwangerschap, baby's, ouderen, rokers en mensen met bloed- of bloedsomloopproblemen, zoals bloedarmoede of hartziekte.
• Gebruik dit apparaat nooit als verwarming.

BEWAAR DEZE INSTRUCTIES

BRANDGEVAAR:

• Gebruik dit apparaat nooit zonder toezicht. De gebruiker moet zich in de directe omgeving van het product bevinden en te allen tijde tijdens het gebruik een duidelijk zicht op het product hebben.
• Gebruik dit apparaat nooit binnen 3 m van een opgeslagen LP-gasfles.
• Gebruik dit apparaat nooit binnen 7,5 m van een ontvlambare vloeistof.
• Als er brand uitbreekt, blijf dan uit de buurt van de vlammen en bel onmiddellijk de brandweer. Probeer een olie- of vetbrand niet met water te blussen.
• De minimumafstand van de zijkanten en de achterkant van het apparaat tot muren of balustrades is 36 inch.

• Niet gebruiken onder bovenliggende constructies.
• Bewaar NOOIT een reserve LP-tank onder of in de buurt van het apparaat of in afgesloten ruimtes. Vul de cilinder NOOIT meer dan 80% vol. Een te volle reserve LP-tank is gevaarlijk vanwege mogelijk gas dat vrijkomt uit de veiligheidsklep. Het niet exact opvolgen van deze instructies kan leiden tot brand met de dood of ernstig letsel tot gevolg.
• Bij het koken met olie of vet moeten brandblusmaterialen direct toegankelijk zijn. Probeer in geval van een olie- of vetbrand NIET met water te blussen. Gebruik een droge chemische brandblusser van type BC of doof de brand met aarde, zand of zuiveringszout.

REINIGING:

• Alle reiniging en onderhoud mogen alleen worden uitgevoerd als het apparaat is afgekoeld en de brandstoftoevoer is uitgeschakeld bij de LP-gasfles.
• De vetemmer moet na elk gebruik worden verwijderd en geleegd.
• Verwijder de vetemmer pas als de bakplaat volledig is afgekoeld.
• Correct onderhoud houdt uw apparaat soepel draaiende. Regelmatig reinigen, afhankelijk van de hoeveelheid gebruik. OPMERKING: Reinig het hele apparaat elk jaar en draai alle hardware regelmatig vast (1-2 keer per jaar of vaker, afhankelijk van het gebruik). De reiniging moet worden uitgevoerd op een plaats waar reinigingsmiddelen geen schade toebrengen aan terras, gazon of dergelijke.

SERVICE EN GARANTIE

Een aankoopbewijs is vereist om garantieservices te verkrijgen.
Om garantieservices te verkrijgen, dient u een garantieaanvraag in op www.campchef.com/warranty-information of bel (800) 650-2433. Onze Engelstalige productspecialisten helpen u graag en zijn bereikbaar van maandag tot en met vrijdag, tussen 9.00 en 17.00 uur MST op (800) 650-2433.

www.CampChef.com | 1.800.650.2433
301 Camp Chef Way, Hyde Park, UT 84318, USA

Referenties

• Support | Camp Chef
• Camp Chef

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Camp Chef FTG36 - Flat Top Grill Handleiding

Beschikbare talen
