Camp Chef FTG250 - VERSA TOP GRILL Handleiding

LP (Vloeibaar petroleumgas)

• LP-gas is niet giftig, geurloos en kleurloos wanneer het wordt geproduceerd. Voor uw veiligheid is LP-gas een geur gegeven (vergelijkbaar met rotte kool) zodat het kan worden geroken.
• LP-gas is zeer ontvlambaar en kan onverwachts ontbranden wanneer het met lucht wordt gemengd.

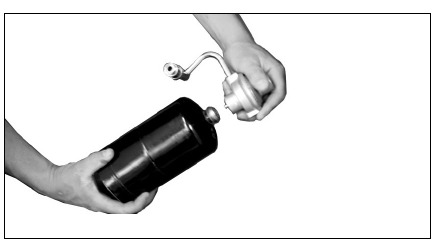

Installatie met behulp van een wegwerpflacon

1. Zorg ervoor dat de branderklep is uitgeschakeld.
2. Verwijder de plastic dop van de bovenkant van de propaanfles. Bewaar de dop voor opslag. Schroef de propaanfles in de regelaar. Zorg ervoor dat u de schroefdraad niet beschadigt. Draai alleen met de hand vast.


• Gebruik het apparaat niet voordat het op lekkage is gecontroleerd.
• Als u een gaslek niet kunt stoppen, sluit dan onmiddellijk de LP-tankklep en bel uw LP-gasleverancier of de brandweer!

Het apparaat moet buitenshuis op een goed geventileerde plaats worden gecontroleerd op lekkage, uit de buurt van ontstekingsbronnen zoals gasgestookte of elektrische apparaten. Houd het apparaat tijdens de lektest uit de buurt van open vuur of vonken.

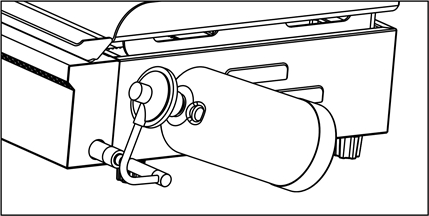

3. Controleer de verbinding tussen de cilinder en de regelaar met een sopje. Bellen duiden op een lek. Controleer of de verbinding niet kruislings is aangedraaid en of deze stevig vastzit. Voer nog een lektest uit. Als er nog steeds een lek is, verwijder dan de cilinder en neem contact op met de fabrikant voor service of reparatie, 1-800-650-2433

4. De regelaar gebruikt een schroefdraadfitting om aan het fornuis te bevestigen. Het is noodzakelijk om het fornuis vast te houden om ervoor te zorgen dat de fitting goed zit. Lijn de regelaar uit met de brandstofleiding aan de achterkant van het fornuis en duw deze aan. Schroef de buitenste schroefdraadhuls in de richting van de klok vast totdat deze vastzit.

5. Gebruik het fornuis nooit met de propaanfles in een omgekeerde positie.


Ontstekingsinstructies

Volg de instructies exact op.

1. Controleer of de branderbedieningsknop op de "OFF" (UIT) positie staat.
2. Ga NIET met uw hoofd, lichaam of armen boven de grill staan ​​bij het aansteken.

De hoofdbrander aansteken

1. Zorg ervoor dat de bedieningsknop in de "OFF" (UIT) positie staat.
2. Duw en draai de bedieningsknop naar de "HIGH" (HOOG) positie.
3. Als de ontsteking NIET binnen 5 seconden plaatsvindt, draai de bedieningsknop dan naar "OFF" (UIT), wacht 5 minuten om het gas te laten verdwijnen en herhaal de ontstekingsprocedure.
4. Herhaal stap 2–3 om de brander aan te steken. Als de brander niet ontsteekt, wacht dan 5 minuten en raadpleeg het gedeelte "De hoofdbrander aansteken met een lucifer".
5. Om uit te schakelen, draait u de bedieningsknop met de klok mee totdat deze in de "OFF" (UIT) positie vergrendelt. Dit schakelt de gasstroom uit de cilinder niet uit.


Opmerking: als de brander niet ontsteekt of de vlam te laag is, kan er een spin of andere insectenblokkade in de brander zitten. Zie "Branderassemblage/onderhoud" onder Correcte verzorging en onderhoud.

De hoofdbrander aansteken met een lucifer

1. Verwijder alle apparaten van de brander om een ​​vrije luchtstroom te creëren.
2. Zet de bedieningsklep in de OFF (UIT) positie.
3. Steek de lucifer aan en plaats deze boven de brander. Draai de bedieningsklep langzaam OPEN. Ga NIET met uw hoofd of armen boven de kookplaat staan.
4. Als de ontsteking niet binnen 5 seconden plaatsvindt, zet dan de branderbediening(en) uit, wacht 5 minuten en herhaal de ontstekingsprocedure.
5. Als de brander niet binnen de eerste paar pogingen met het aansteken met een lucifer ontsteekt, is er een probleem met de gastoevoer. Probeer de grill NIET te gebruiken totdat het probleem is gevonden en verholpen. Zie het gedeelte "Probleemoplossing" in deze handleiding.

De LP-kookplaat uitschakelen

• Draai de knop naar de OFF (UIT) positie.
• Schroef de wegwerptank los.

Wegwerp propaancilinder ontmantelen

1. Draai de klep in de uit-stand en zorg ervoor dat alle vlammen gedoofd zijn.
2. Verwijder de fles van de regelaar door deze tegen de klok in te draaien.

Brander vlamcontrole

• Steek de brander aan; draai de knop van HIGH (HOOG) naar LOW (LAAG). U zou een kleinere vlam in de LOW (LAAG) positie moeten zien dan in de HIGH (HOOG) positie. Controleer altijd de vlam voor elk gebruik. Een blauwe vlam met weinig of geen gele vlam zorgt voor de beste warmte.


De brander reinigen

LET OP: Spinnen en kleine insecten kunnen webben spinnen en nesten bouwen in de brander. Dit komt vooral voor in de late zomer en herfst, vóór de vorst, wanneer spinnen het meest actief zijn. Deze nesten kunnen de gasstroom belemmeren en een brand veroorzaken in en rond de brander en opening. Een dergelijke brand kan letsel veroorzaken bij de bediener en ernstige schade aan het apparaat. Om een ​​verstopping te helpen voorkomen en een volledige warmteafgifte te garanderen, moet u de branderbuis regelmatig (een of twee keer per maand) reinigen en inspecteren. OPMERKING: water of luchtdruk zal een spinnenweb normaal gesproken niet verwijderen.

Alle reiniging en onderhoud mogen alleen worden uitgevoerd als het apparaat is afgekoeld en de brandstoftoevoer is uitgeschakeld bij de LP-cilinder. Maak geen enkel onderdeel schoon in een zelfreinigende oven. De extreme hitte zal de afwerking beschadigen.

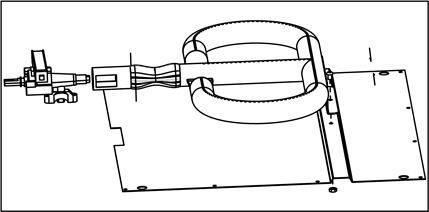

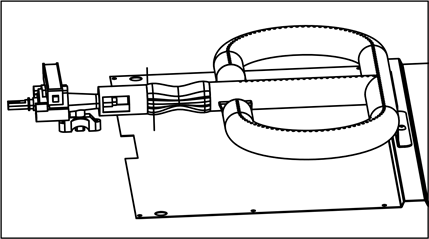

Branderassemblage/onderhoud

• Hoewel uw brander is gemaakt van roestvrij staal, kan deze corroderen als gevolg van de extreme hitte en zuren van het koken van voedsel. Inspecteer de brander regelmatig op scheuren, abnormale gaten en andere tekenen van corrosieschade. Vervang de brander als u iets vindt.
• Belemmer de stroom van verbrandings- en ventilatielucht NIET. De branderbuis kan verstopt raken door spinnen en andere insecten die hun nesten bouwen. Verstopte branderbuizen kunnen de gasstroom naar de brander belemmeren en kunnen leiden tot een brand in de branderbuis of een brand onder de grill. Om de branderassemblage te reinigen, volgt u deze instructies om onderdelen van de branderassemblage te reinigen en/of te vervangen of als u problemen heeft met het ontsteken van de grill.

1. Zet de gastoevoer uit bij de bedieningsknop en ontkoppel de tank.
2. Verwijder het kooktoestel.
3. Verwijder de schroef van de brander "voet" met een schroevendraaier.
4. Til de brander voorzichtig op en weg van de klepopeningen.
5. Gebruik een smalle flessenborstel of een stijve draad die in een kleine haak is gebogen om meerdere keren door de branderbuis en de vlamopening te halen.
   Opmerking: draag een veiligheidsbril bij het uitvoeren van procedure 6.

6. Gebruik perslucht om in de branderbuis en uit de vlamopeningen te blazen. Controleer elke opening om er zeker van te zijn dat er lucht uit elk gat komt.

7. Borstel de gehele buitenkant van de brander met een draadborstel om voedselresten en vuil te verwijderen.
8. Controleer de brander op schade, vervang de brander als er grote scheuren of gaten worden gevonden.

   De branderopening moet over de klepnozzle schuiven.
9. Plaats de brander CORRECT zoals afgebeeld.

10. Plaats de schroef terug op de brander en volg het gedeelte "Gaslektest" van deze handleiding. Steek de brander opnieuw aan om de juiste werking te controleren.

Correcte verzorging en onderhoud

• Om uw grill te beschermen tegen overmatige roest, moet het apparaat te allen tijde schoon en afgedekt worden bewaard wanneer het niet in gebruik is.
• Reinig de binnen- en buitenkant van de grill door af te vegen met een vochtige doek. Breng een lichte laag plantaardige olie of plantaardige oliespray aan op het binnenoppervlak om roest te voorkomen.
• Het roestvrijstalen buitenoppervlak van uw grill kan worden gereinigd met roestvrijstaalreiniger.
• Breng nooit verf aan op het binnenoppervlak. Roestplekken op het binnenoppervlak kunnen worden gepolijst, gereinigd en vervolgens licht worden gecoat met plantaardige olie of plantaardige oliespray om roest te minimaliseren.

Reiniging en onderhoud

Correcte verzorging en onderhoud zorgen ervoor dat uw apparaat soepel blijft werken. Reinig regelmatig, afhankelijk van de mate van gebruik. OPMERKING: Reinig het gehele apparaat elk jaar en draai alle hardware regelmatig vast (1-2 keer per jaar of vaker, afhankelijk van het gebruik). Het schoonmaken moet gebeuren waar reinigingsmiddelen geen schade toebrengen aan de patio, het gazon of dergelijke.

Aanbevolen schoonmaakmiddelen

• Mild afwasmiddel
• Draadborstel
• Nylon schuurspons
• Heet water
• Paperclip
• Zachte messing borstel

Onderdelen reinigen

• BRANDER: verwijder losse corrosie van de buitenkant van de brander met een draadborstel. Reinig verstopte gaspoortgaten met een opengebogen paperclip. Vervang gecorrodeerde of beschadigde branders die overtollig gas zouden uitstoten.
• Nadat het apparaat is afgekoeld, veegt u de plekken schoon waar de verf en afwerking zijn weggebrand om roestvorming te minimaliseren.

Gebruikershandleiding bakplaat

Camp Chef True-Seasoned Finish betekent dat uw bakplaat klaar is voor gebruik en bij de juiste verzorging steeds beter wordt. Het natuurlijke antiaanbaklaag is ideaal voor het grillen of bakken van ontbijt, lunch of diner.

Verwarm de bakplaat nooit op hoog vuur. Dit kan ervoor zorgen dat de bakplaat oververhit raakt en kromtrekt. Laag tot middelhoog vuur geeft alle warmte die nodig is om mee te koken. Nooit onbeheerd achterlaten.

Instructies voor het voorverwarmen

Goed voorverwarmen zorgt voor de beste prestaties van uw bakplaat. Stel uw warmte in op een medium of middelhoog vuur gedurende ongeveer 5 minuten. Dit zou een bakplaatoppervlaktetemperatuur van 350°-400°F moeten opleveren. Zet nu de warmte 2-3 minuten op middelhoog tot laag voor een gelijkmatige warmte. U bent klaar om te koken.

Temperatuurbeheer

Beheer de warmte van laag tot medium om de gewenste warmte voor de kookomstandigheden te behouden. Denk na over de weersomstandigheden. Koud en winderig? Dan heb je meer warmte nodig. Wat wordt er gekookt en hoeveel? Het overwegen van deze elementen zal u helpen beter te koken en het meeste uit uw bakplaat te halen.

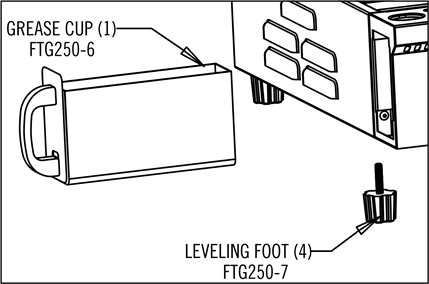

Montage-instructies

Installeer de vetopvangbeker in de zijkant van de grill zoals afgebeeld. Bevestig de poten door ze met de klok mee vast te schroeven tot ze goed vastzitten. De poten kunnen afzonderlijk worden versteld om het apparaat waterpas te zetten.

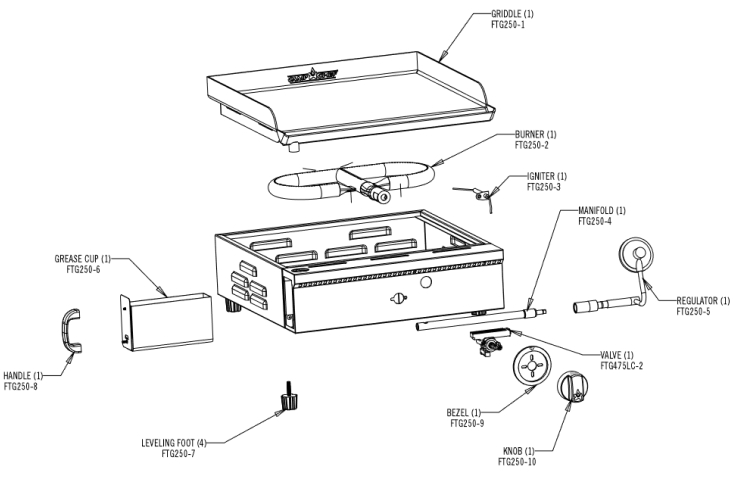

FTG250 ONDERDELEN

Veiligheidsinformatie

ALLEEN VOOR BUITEN GEBRUIK

Als u gas ruikt:

1. Probeer het apparaat niet aan te steken.
2. Doof elke open vlam.
3. Koppel los van de brandstoftoevoer.
4. Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en bel onmiddellijk de brandweer.

Het niet opvolgen van deze instructies kan leiden tot brand, explosie of brandwonden, wat kan leiden tot materiële schade, persoonlijk letsel of de dood.

• Aan de installateur of persoon die dit apparaat monteert: Laat deze handleiding bij dit apparaat achter voor toekomstig gebruik.
• Aan de consument: Bewaar deze handleiding bij dit apparaat voor toekomstig gebruik.

Deze handleiding bevat belangrijke informatie die nodig is voor de juiste montage en het veilige gebruik van dit product. Lees en volg alle waarschuwingen en instructies voordat u dit apparaat monteert en gebruikt. Gooi deze handleiding niet weg.

1. Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
2. Een LP-cilinder die niet is aangesloten voor gebruik, mag niet worden opgeslagen in de buurt van dit of enig ander apparaat.

1. Gebruik dit apparaat nooit zonder toezicht.
2. Gebruik dit apparaat nooit binnen 3 meter van een constructie, brandbaar materiaal of andere gascilinder.
3. Gebruik dit apparaat nooit binnen 7,5 meter van een ontvlambare vloeistof.
4. Laat olie of vet nooit warmer worden dan 400°F (200°C). Als de temperatuur hoger is dan 400°F (200°C), of als de olie begint te roken, zet dan onmiddellijk de brander of gastoevoer UIT.
5. Verhitte vloeistoffen blijven lang na het kookproces op verbrandingstemperaturen. Raak het kooktoestel nooit aan totdat vloeistoffen zijn afgekoeld tot 115°F (45°C) of minder.
6. Als er brand uitbreekt, blijf dan uit de buurt van het apparaat en bel onmiddellijk de brandweer. Probeer een olie- of vetbrand niet met water te blussen.

KOOLMONOXIDEGEVAAR

Dit apparaat kan koolmonoxide produceren, wat geen geur heeft. Het gebruik ervan in een afgesloten ruimte kan u doden. Gebruik dit apparaat nooit in een afgesloten ruimte, zoals een camper, tent, auto of huis.

1. Laat dit apparaat NIET onbeheerd achter tijdens gebruik. De gebruiker moet zich in de onmiddellijke omgeving van het product bevinden en te allen tijde tijdens de werking een duidelijk zicht op het product hebben.
2. Houd kinderen en huisdieren te allen tijde uit de buurt van de brander.
3. Het gebruik van alcohol, voorgeschreven of niet-voorgeschreven medicijnen kan uw vermogen om dit apparaat correct te monteren of veilig te bedienen belemmeren.
4. Alleen voor buitengebruik. Gebruik NIET in een gebouw, garage of een andere afgesloten ruimte. Gebruik NIET in of op recreatievoertuigen of boten. Gebruik dit apparaat NOOIT als verwarming.
5. Gebruik het apparaat niet onder BOVENHOOFSE constructies. Houd een minimale afstand van 0,6 m (2 voet) van de zijkanten, de voor- en achterkant van het apparaat tot ELKE constructie. Houd de omgeving vrij van alle brandbare materialen en ontvlambare vloeistoffen, inclusief hout, droge planten en gras, struiken, papier en canvas.
6. Gebruik ALLEEN op een vlakke, stabiele ondergrond. Niet gebruiken op plastic tafels.
7. Om onbedoelde branden te voorkomen, moet u voordat u het apparaat gebruikt, ervoor zorgen dat alle verbindingen en aansluitingen niet lekken, de branderklep gesloten laten en een zeepoplossing op de verbindingen en aansluitingen aanbrengen. Als er een continu sissend geluid te horen is, of als de zeepoplossing bubbelt, is er een lek. Gebruik het apparaat niet als er een lek is. Vervang de defecte onderdelen.
8. Doof alle open vlammen voordat u de gastoevoer op het apparaat aansluit en voordat u op lekken controleert.
9. Bij het koken met olie of vet moeten blusmiddelen gemakkelijk toegankelijk zijn. Probeer in geval van een olie- of vetbrand NIET met water te blussen. Gebruik een droge chemische brandblusser van type BC of verstik de brand met aarde, zand of zuiveringszout.
10. Verplaats het apparaat NIET tijdens gebruik. Laat het apparaat afkoelen tot 115°F (45°C) voordat u het verplaatst of opbergt.
11. Dit apparaat zal heet zijn tijdens en na gebruik. Gebruik geïsoleerde ovenwanten of handschoenen ter bescherming tegen hete oppervlakken of spatten van kookvloeistoffen.
12. Als er brand uitbreekt, bel dan de plaatselijke brandweer of bel 112. Blijf uit de buurt van vlammen. Probeer een olie- of vetbrand niet met water te blussen.
13. Dit product is niet bedoeld voor commercieel gebruik.
14. Laat het apparaat altijd afkoelen voordat u het in de draagtas stopt
15. Gebruik nooit houtskool of houtbriketten in een gasbarbecue. Smaakchips moeten zich in een metalen rookdoos bevinden om as te bevatten en branden te voorkomen.
16. Laat de grill en het vetreservoir na het koken volledig afkoelen voordat u het vetreservoir verwijdert.
17. Gebruik handschoenen of ovenwanten om het vetreservoir vast te houden bij het verplaatsen om te voorkomen dat er heet vet morst.

• Gebruik het apparaat alleen met LP (propaan) gas en de meegeleverde regelaar-/ventielcombinatie.
• De installatie moet voldoen aan de lokale voorschriften, of bij afwezigheid daarvan aan de National Fuel Gas Code, NFPA 54/ANSI Z223.1, of de code voor het hanteren en opslaan van propaan B149.2. Het hanteren en opslaan van LP-cilinders moet voldoen aan de LP Gas Code NFPA/ ANSI 58. Het apparaat is niet bedoeld voor gebruik in of op een recreatievoertuig en/of boten.
• Wijzig dit apparaat niet. Wijzigingen leiden tot een veiligheidsrisico. Vragen over certificering in andere gebieden kunnen worden gericht aan 1-435-752-3922.
• Appartementbewoners: Neem contact op met het management om de vereisten en brandvoorschriften voor het gebruik van een LP-gasapparaat in een appartement te achterhalen. Indien toegestaan, buiten gebruiken op de begane grond met een vrije ruimte van 3 meter van muren of balustrades. Gebruik het apparaat NIET op of onder een balkon of terras van een appartement of condominium.
• Gebruik nooit een LP-tank als deze zichtbaar roestig, beschadigd of verouderd is.
• Als u merkt dat er vet of ander heet materiaal van het apparaat op de klep of regelaar druppelt, sluit dan onmiddellijk de gastoevoer af. Bepaal de oorzaak, corrigeer deze, reinig en inspecteer de klep en regelaar voordat u verdergaat. Voer een lektest uit.
• De regelaar kan tijdens het gebruik een zoemend of fluitend geluid maken. Dit heeft geen invloed op de veiligheid of het gebruik van het apparaat.
• Blokkeer geen gaten in de bodem of zijkanten van het apparaat.
• Gebruik het apparaat nooit met LP-tanks buiten de juiste positie die is aangegeven in de montage-instructies.
• Bewaar NOOIT een reserve LP-tank onder of in de buurt van het apparaat of in afgesloten ruimtes. Vul de cilinder NOOIT verder dan 80% vol. Een te volle reserve LP-tank is gevaarlijk vanwege mogelijk gas dat vrijkomt uit de veiligheidsontlastklep. Het niet exact opvolgen van deze instructies kan brand veroorzaken met de dood of ernstig letsel tot gevolg.
• Als u ontsnappend gas ziet, ruikt of hoort, ga dan onmiddellijk weg van de LP-tank/het apparaat en bel de brandweer.

OPMERKING: Dit apparaat is ingesteld voor het gebruik van wegwerp-propaancilinders van 16,4 oz. Gebruik alleen cilinders die zijn gemarkeerd met propaan. Wegwerp-propaancilinders moeten worden losgekoppeld van de kachel wanneer deze wordt opgeborgen.
Hervulbare LP-gastanks met een maximale capaciteit van 20 pond kunnen ook worden gebruikt met een optionele adapter slang voor bulk tanks. (Gebruik Camp Chef Model HRDSP om verbinding te maken met de bulk tank.) Hervulbare propaangasflessen moeten worden uitgeschakeld bij de LP-gasfles wanneer de kachel niet in gebruik is. De LP-gasfles(sen) die bij deze kachel worden gebruikt, moeten worden geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor LP-gasflessen van het U.S. Department of Transportation of Transport Canada, CAN/CSA B339.

Veiligheidsmaatregelen bij de installatie

• Gebruik het apparaat alleen met LP (propaan) gas en de meegeleverde regelaar-/ventielcombinatie.
