Arylic Up2stream 2.0 Amp V3 - Handleiding ontvanger

Inleiding

Up2Stream AMP2.O is een wifi- en Bluetooth 5.0-versterkerbord dat kan worden toegepast in uw bestaande reguliere audiosysteem om het draadloos te maken, en het is ook een alles-in-één oplossing voor doe-het-zelvers om hun aangepaste draadloze audiosysteem te maken. Nadat u het apparaat op uw thuisnetwerk hebt aangesloten, kunt u met onze 4STREAM-app muziek afspelen vanaf uw home-NAS, USB-pen drive, mobiele telefoongeheugen of van online streamingdiensten zoals Spotify, Deezer, Tidal, Qobuz, enzovoort. Het draadloze multiroom-audiosysteem kan dezelfde muziek synchroon naar elke kamer afspelen of verschillende muziek naar verschillende kamers afspelen.

Wat zit er in de doos

Binnenkort meer accessoires op www.arylic.com

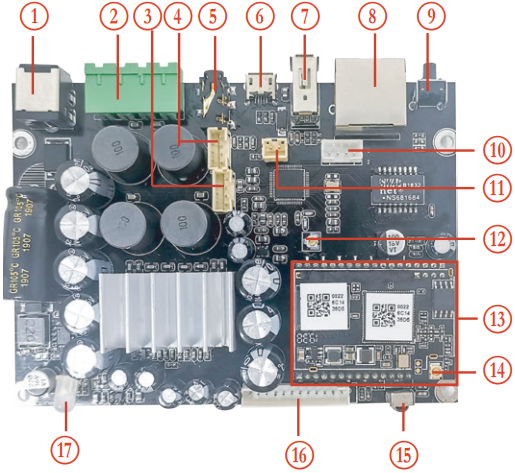

Interface

1. DC-IN
2. Speaker-Out (R+, R-, L+, L-)
3. GND, MIC2, MIC1, GND (gereserveerd)
4. RIN, GND, GND, LIN
5. Line-in
6. Mirco USB
7. USB
8. Ethernet RJ45
9. * Power Button
10. GPIO2, GPIO1, GND, VCC
11. GND, SPDIF2
12. Bluetooth Antenna
13. WiFi Module
14. WiFi Antenna
15. IR
16. IIC, ADC_KEY, LED, RESET, TX, RX, GND, VCC
17. LED

* 9. Power Button: kort indrukken om uit en aan te zetten; Wanneer in wifi-modus, lang indrukken (de knop langer dan 5 seconden ingedrukt houden) om de wifi-instellingen te resetten en naar de koppelingsmodus te gaan; Wanneer in Bluetooth-modus, lang indrukken om de huidige verbinding te beëindigen.

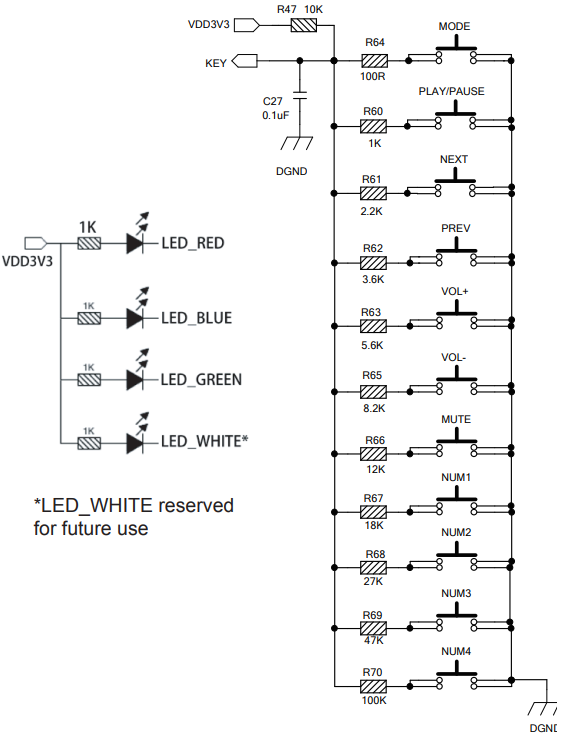

Verdere opmerkingen

16. PH2.0-13P: IIC_SDA, IIC_SCL, IR, ADC_KEY, LED_BLUE, LED_RED, LED_WHITE, LED_GREEN, RESET, TX, RX, GND, VCC3V3
    IIC_SDA, IIC_SCL: Dit is gereserveerd voor het displaypaneel. IR wordt gebruikt voor het uitbreiden van de IR-ontvanger.
    KEY wordt gebruikt voor externe knoppen, raadpleeg het circuit rechts voor de belangrijkste definities.
    De LED-pinnen worden gebruikt om de LED uit te breiden en zijn common-anode aangesloten.
    U moet 3,3 V aansluiten op een stroombegrenzingsweerstand en vervolgens op de LED en vervolgens op de pin.
    RESET wordt gebruikt om de Wi-Fi-resetknop uit te breiden.
    TX/RX zijn UART-interfaces om gebeurtenissen te verzenden en bedieningselementen te ontvangen.

11. PH2.0-2P: GND, SPDIF2: Dit is gereserveerd voor externe SPDIF-ingang.

4. PH2.0-4P: R_IN, GND, GND, L_IN: Voor analoge ingang op het up2stream amp-bord heeft het hetzelfde signaal als de 3,5 mm Aux-aansluiting.

3. PH2.0-4P: GND, MIC2, MIC1, GND: Dit is gereserveerd voor toekomstig gebruik.

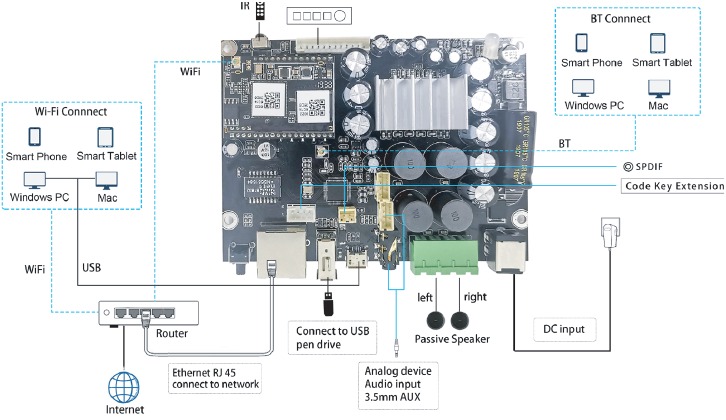

Aansluitschema

Hoe te gebruiken

App downloaden

Download de 4STREAM-applicatie van App Store voor iOS-gebaseerde apparaten en Google Play Store voor Android-gebaseerde apparaten.

De applicatie ondersteunt Engels, Spaans, Frans, Duits, Italiaans, Portugees, Koreaans, Vereenvoudigd Chinees, Traditioneel Chinees en Japans.

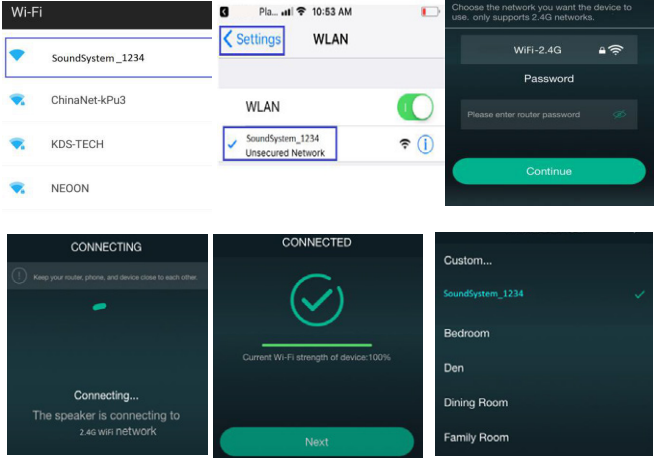

Aansluiting

1. Schakel het apparaat in.
2. Direct Mode: Als u geen router hebt, kies dan de directe modus, dan kunt u uw muziek afspelen vanaf uw opslag vanaf de 4STREAM-app.
3. Network Mode: Verbind uw telefoon met SoundSystem WiFi.
   1. Ga naar de WLAN-instellingen van het mobiele apparaat > Verbind het mobiele apparaat met de WiFi-hotspot SoundSystem_xxxx u ziet een WiFi-logo (druk kort op de resetknop als de wifi-hotspot niet wordt gevonden)

   2. Open de 4STREAM-applicatie, volg de gidsen
   3. Kies het 2.4G-netwerk (de eerste keer dat de verbinding vereist dat u uw router 2.4G-kanaal), voer het routerwachtwoord in > wacht tot het apparaat is geconfigureerd.
      * Voor meerdere units die verbinding maken met dezelfde router, wordt het routerwachtwoord opgeslagen.
      * Als u de router of het routerwachtwoord wijzigt, druk dan op de wifi-resetknop op het product.

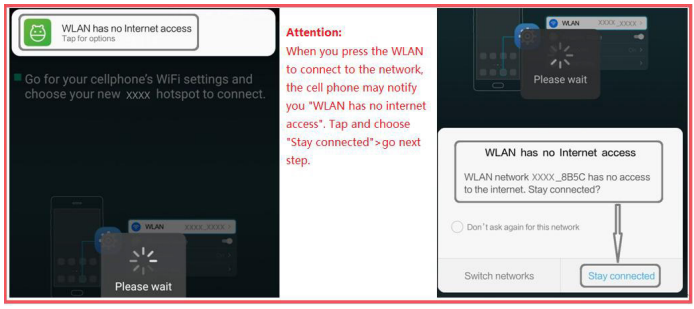

*Let op voor Android-gebruikers
Verschillende merken mobiele telefoons kunnen u vragen om om het SoundSystem WiFi-netwerk te gebruiken, kies alstublieft ja, zo niet, dan kunt u mogelijk niet succesvol instellen. Het kan u ook vragen om andere dingen te autoriseren, kies dan ja, anders kan dit uw gebruik beïnvloeden.

Verbinding via LAN

Steek de bekabelde kabel in de RJ45 Ethernet, het apparaat verschijnt binnen ongeveer 10 seconden op de app.

( Opmerking: de mobiele telefoon en het apparaat moeten zich in hetzelfde netwerk bevinden)

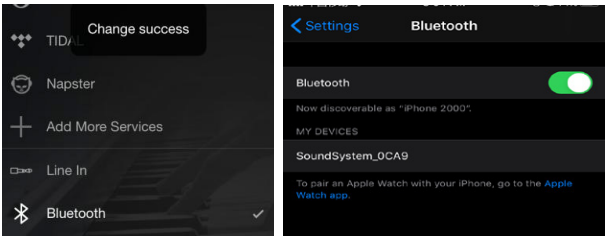

Bluetooth

Om Bluetooth te gebruiken, schakelt u over naar Bluetooth via de app of via de afstandsbediening en zoekt u vervolgens naar het Bluetooth-apparaat SoundSystem_XXXX in de Bluetooth-instellingen van uw telefoon en koppelt u het.

USB-audio

Schakel de Up2Stream AMP in en verbind deze met uw pc met een USB-kabel (zorg ervoor dat het een datakabel is inclusief de signaaldraden). De pc zal automatisch een USB-geluidskaart ontdekken, en wanneer u het activeerde als de belangrijkste systeemuitgang, zal de pc de audio-uitgang verzenden via Up2Stream AMP in digitaal (44.1KHz/16bits).

U kunt streamen naar andere Up2Stream-apparaten via een multiroom-verbinding.

OPMERKING: er is ongeveer 3 seconden vertraging voor multiroom-slave-apparaten.

Up2Stream DSP-tool voor audio-effecten

(Afzonderlijk verkocht)

Verbind het Up2Stream-apparaat met uw pc met een USB-kabel (zorg ervoor dat het een datakabel is, inclusief de signaaldraden). En open het programma Up2Stream DSP Tool (ondersteunt alleen Windows.) en u kunt audio-effecten gemakkelijk afstemmen, waaronder Music Noise Suppressor, Virtual Bass, Stereo Widener, Exciter, 10 bands EQ, enz. Nadat u de audio-effecten hebt bewerkt, kunt u de wijzigingen opslaan op het apparaat, zodat de afgestemde effecten zullen blijven bestaan. U kunt meer informatie krijgen van onze website www.arylic.com, of vanuit de Up2Stream DSP Tool-handleiding.

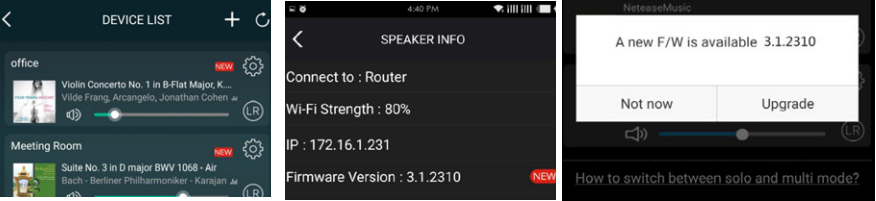

Firmware-update

De applicatie zal u in de app op de hoogte stellen wanneer er een nieuwe firmwareversie beschikbaar is. Het wordt aanbevolen om firmware bij te werken wanneer beschikbaar, omdat dit niet alleen bugs corrigeert of de beveiliging verbetert, maar ook kan toevoegen nieuwe functies of diensten.

Specificatie

Scan de onderstaande QR-codes voor meer informatie

www.arylic.com

4STREAM-app

Facebook:: arylicme

YouTube: Arylic

Support: info@arylic.com
