TECHNISCHE GEGEVENS

INLEIDING

Deze handleiding bevat informatie over de veilige bediening en het onderhoud van dit product. Alle mogelijke inspanningen zijn geleverd om de nauwkeurigheid van de informatie in deze handleiding te garanderen. PowerSmart^® behoudt zich het recht voor om dit product en de specificaties op elk moment zonder voorafgaande kennisgeving te wijzigen.
Houd deze handleiding beschikbaar voor alle gebruikers gedurende de gehele levensduur van de grasmaaier.
Deze handleiding bevat speciale berichten om de aandacht te vestigen op mogelijke veiligheidsproblemen, schade aan de grasmaaier en nuttige informatie over bediening en onderhoud. Lees alle informatie zorgvuldig door om letsel en schade aan de machine te voorkomen.

VRAGEN? PROBLEMEN?
Neem contact op met onze klantenservice bij vragen en/of opmerkingen, via e-mail:
support@amerisuninc.com, of gratis via (872) 314-0005. We zijn bereikbaar van maandag tot en met vrijdag van 9.00 tot 17.00 uur EST om eventuele problemen op te lossen.

KENNISGEVING MET BETREKKING TOT EMISSIES
Motoren die zijn gecertificeerd om te voldoen aan de Amerikaanse EPA-emissievoorschriften voor SORE (Small Off Road Equipment), zijn gecertificeerd om te werken op gewone loodvrije benzine en kunnen de volgende emissiebeheersingssystemen bevatten:
(EM) Motoraanpassingen en (TWC) driewegkatalysator (indien aanwezig).

VEILIGHEIDSINFORMATIE

Lees en volg alle waarschuwingen, voorzorgsmaatregelen en instructies op de grasmaaier en in deze gebruikershandleiding voordat u deze grasmaaier bedient.
OPMERKING: De volgende veiligheidsinformatie is niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. Lees de volledige gebruikershandleiding voor veiligheids- en bedieningsinstructies. Het niet opvolgen van de instructies en veiligheidsinformatie kan leiden tot ernstig letsel of de dood.
Dit veiligheidswaarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen leiden tot persoonlijk letsel.
Een signaalwoord (GEVAAR, WAARSCHUWING of VOORZICHTIG) wordt gebruikt met het waarschuwingssymbool om de waarschijnlijkheid en de potentiële ernst van letsel aan te geven. Daarnaast kan een gevaarsymbool worden gebruikt om het type gevaar weer te geven.

geeft een gevaar aan dat, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

geeft een gevaar aan dat, indien niet vermeden, kan leiden tot licht of matig letsel.

wanneer gebruikt zonder het waarschuwingssymbool, geeft een situatie aan die kan leiden tot schade aan de motor.

ALGEMENE VEILIGHEIDSPROCEDURES

Als u vragen hebt over de gevaren- en veiligheidswaarschuwingen die in deze handleiding of op het product staan, bel dan (872) 314-0005 van maandag tot en met vrijdag van 9.00 tot 17.00 uur EST voordat u de motor gebruikt.

KOOLMONOXIDE
Het gebruik van een motor binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaat van de motor bevat koolmonoxide (CO). Dit is een giftig gas dat u niet kunt zien of ruiken. Als u de uitlaat van de motor kunt ruiken, ademt u CO in. Maar zelfs als u de uitlaat niet kunt ruiken, kunt u CO inademen.
Gebruik een motor NOOIT binnenshuis, in garages, kruipruimtes of andere gedeeltelijk afgesloten ruimtes. In deze ruimtes kunnen dodelijke hoeveelheden koolmonoxide zich ophopen. Het gebruik van een ventilator of het openen van ramen en/of deuren zal CO NIET goed afvoeren en ook geen voldoende verse lucht toevoeren. Gebruik een motor ALLEEN buitenshuis en ver van ramen, deuren en ventilatieopeningen. Deze openingen kunnen de uitlaatgassen van de motor naar binnen zuigen.
Zelfs als u een motor correct gebruikt, kan er CO in huis lekken. Gebruik ALTIJD een CO-alarm op batterijen of met batterijback-up in huis. Als u zich ziek, duizelig of zwak begint te voelen nadat de motor heeft gelopen, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts. U kunt een koolmonoxidevergiftiging hebben.

De uitlaatgassen van dit product bevatten chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

Deze motor kan zeer ontvlambare en explosieve benzinedampen uitstoten, die ernstige brandwonden of zelfs de dood kunnen veroorzaken als ze worden ontstoken. Een open vlam in de buurt kan leiden tot een explosie, zelfs als deze niet direct in contact komt met benzine.

• Niet in de buurt van een open vlam gebruiken.
• Niet roken in de buurt van de motor.
• Altijd op een stevige, vlakke ondergrond gebruiken.
• Schakel de motor altijd uit voordat u bijtankt. Laat de motor minstens 2 minuten afkoelen voordat u de tankdop verwijdert. Draai de dop langzaam los om de druk in de tank te verlagen.
• Vul de brandstoftank niet te vol. Benzine kan uitzetten tijdens het gebruik. Vul niet tot de bovenkant van de tank. Houd rekening met uitzetting.
• Controleer altijd op gemorste brandstof voordat u gaat werken.
• Maak de brandstoftank en de carburateurkom leeg voordat u de motor opslaat of vervoert.

Deze motor produceert warmte tijdens het draaien. De temperatuur in de buurt van de uitlaat kan hoger zijn dan 150⁰F (65⁰ C).
Raak geen hete oppervlakken aan. Let op waarschuwingsetiketten op de motor die hete onderdelen van de machine aangeven.
Laat de motor na gebruik afkoelen voordat u de motor of delen van de motor aanraakt die tijdens het gebruik heet worden.

Misbruik van deze motor kan deze beschadigen of de levensduur verkorten. Gebruik de motor alleen voor de beoogde doeleinden.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Deze machine is in staat om handen en voeten te amputeren en objecten weg te gooien. Het niet in acht nemen van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

1. Algemene werking
   1. Lees, begrijp en volg de instructies en waarschuwingen in deze handleiding en op de machine, de motor en de hulpstukken.
   2. Sta alleen operators toe die verantwoordelijk, opgeleid en vertrouwd zijn met de instructies en fysiek in staat zijn om de machine te bedienen.
   3. Vervoer geen passagiers en houd omstanders op afstand.
   4. Bedien de machine niet onder invloed van alcohol of drugs.
   5. Volg de aanbeveling van de fabrikant voor wielgewichten of contragewichten.
2. VOORBEREIDING VOOR GEBRUIK
   1. Verwijder alle objecten uit het werkgebied die door de machine kunnen worden weggegooid of die de werking van de machine kunnen verstoren.
   2. Houd het werkgebied vrij van alle omstanders, vooral kleine kinderen. Stop de machine en de hulpstuk(ken) als iemand het gebied betreedt.
   3. Gebruik de machine niet zonder de volledige grasopvangbak, de uitwerppijp of andere veiligheidsvoorzieningen op hun plaats en goed functionerend. Controleer regelmatig op tekenen van slijtage of verslechtering en vervang ze indien nodig.
   4. Draag de juiste persoonlijke beschermingsmiddelen, zoals veiligheidsbril, gehoorbescherming en schoeisel.
3. BEDIENING
   1. Gebruik de motor alleen in goed geventileerde ruimtes. Uitlaatgassen bevatten koolmonoxide, een dodelijk gif.
   2. Gebruik de machine alleen bij daglicht of goed kunstlicht.
   3. Vermijd gaten, sporen, hobbels, rotsen of andere verborgen gevaren. Oneffen terrein kan de machine doen kantelen of ervoor zorgen dat de bestuurder zijn evenwicht of voet verliest.
   4. Steek uw handen of voeten niet in de buurt van draaiende onderdelen of onder de machine. Houd de uitwerpopening te allen tijde vrij.
   5. Richt het uitgeworpen materiaal niet op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van grindoppervlakken.
   6. Laat een draaiende machine niet onbeheerd achter. Parkeer altijd op een vlakke ondergrond, ontkoppel het hulpstuk, zet de parkeerrem en zet de motor uit.
   7. Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achteruit voordat en tijdens het achteruitrijden.
4. SPECIFIEK VOOR KINDEREN
   1. Er kunnen tragische ongelukken gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
   2. Houd kinderen uit het werkgebied en onder het waakzame toezicht van een verantwoordelijke volwassene, anders dan de bestuurder.
5. SPECIFIEK VOOR HELLINGEN
   Hellingen zijn een belangrijke factor bij ongevallen. Voor het werken op hellingen is extra voorzichtigheid geboden.
   1. Rijd in de door de fabrikant aanbevolen richting op hellingen. Wees voorzichtig bij het werken in de buurt van afgronden.
   2. Vermijd het maaien van nat gras. (Slechte grip kan leiden tot een valpartij.)
   3. Gebruik de machine niet in omstandigheden waarin de tractie, besturing of stabiliteit in het geding is. Banden kunnen slippen, zelfs als de wielen stilstaan.
   4. Houd de machine altijd in de versnelling wanneer u hellingen afdaalt. Niet uitrollen.
   5. Vermijd starten en stoppen op hellingen. Vermijd plotselinge veranderingen in snelheid of richting. Maak bochten langzaam en geleidelijk.
   6. Wees extra voorzichtig bij het bedienen van de machine met een grasopvangbak of andere hulpstuk(ken). Deze kunnen de stabiliteit van de machine beïnvloeden.
6. SPECIFIEK VOOR BRAND EN BRANDSTOF
   1. Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
   2. Gebruik alleen een goedgekeurde brandstofcontainer.
   3. Verwijder de tankdop niet en voeg geen brandstof toe terwijl de motor draait of heet is.
   4. Tank niet binnenshuis of in afgesloten ruimtes
   5. Bewaar de machine of brandstofcontainer niet en tank niet bij waar een open vlam, vonk of controlelampje is, zoals op een waterverwarmer of ander apparaat.
   6. Als er brandstof is gemorst, probeer dan niet de motor te starten en vermijd het creëren van een ontstekingsbron totdat de brandstofdampen zijn verdwenen.
   7. Om brand te helpen voorkomen: houd de machine vrij van gras, bladeren of andere ophopingen van vuil; ruim gemorste olie of brandstof op en verwijder alle met brandstof doordrenkte resten; laat de machine afkoelen voordat u deze opbergt.
   8. Wees extra voorzichtig bij het hanteren van benzine en andere brandstoffen. Ze zijn ontvlambaar en de dampen zijn explosief.
7. TRANSPORT
   1. 1. Gebruik hellingen over de volledige breedte voor het laden en lossen van een machine voor transport.
      1. Houd de machine in goede staat. Vervang versleten of beschadigde onderdelen.
      2. Wees voorzichtig bij het onderhouden van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of wijzig het/de mes(sen) niet
      3. Machines met hydraulische pompen, slangen of motoren; en/of dieselinjectiesystemen:

         Vloeistof die onder druk ontsnapt, kan voldoende kracht hebben om de huid te penetreren en ernstig letsel te veroorzaken. Als er vloeistof in de huid wordt geïnjecteerd, zoek dan onmiddellijk medische hulp. Houd lichaam en handen uit de buurt van gaatjes of spuitmonden die vloeistof onder hoge druk uitwerpen. Als er een lek optreedt, laat de machine dan onmiddellijk onderhouden door een getrainde technicus.
      4. Koppel indien aanwezig de bougiekabel(s) los voordat u reparaties uitvoert.
8. ONDERHOUD

WAARSCHUWINGSLABELINSTRUCTIES

	Lees de handleiding zorgvuldig voor gebruik.
	vliegende objecten; houd een veilige afstand tot de machine zolang de motor draait.
	Open of verwijder geen veiligheidsschermen terwijl de motor draait. .
	Let meer op de handen en voeten van de bediener om letsel te voorkomen.
	Open of verwijder geen veiligheidsschermen terwijl de motor draait.
	Brandstof is ontvlambaar, houd vuur uit de buurt.
	Vul de brandstoftank nooit bij terwijl de motor draait.
	Uitstoot van giftige gassen, gebruik de maaier niet in een afgesloten ruimte of een ruimte die niet goed geventileerd is.
	Kijk achterom tijdens het achteruitrijden
	Gevaar steile helling
	Trek bij reparatie de bougiestekker eraf en repareer deze volgens de bedieningshandleiding
	Hete oppervlakken
	Draag tijdens het maaien een bril en oordopjes om de bediener te beschermen
	Houd omstanders op afstand.
	Veiligheidslabel op de grasmaaier: HOUD HANDEN EN VOETEN UIT DE BUURT.

Houd de veiligheidsborden duidelijk en zichtbaar op de apparatuur. Vervang de veiligheidsborden als ze ontbreken of onleesbaar zijn.

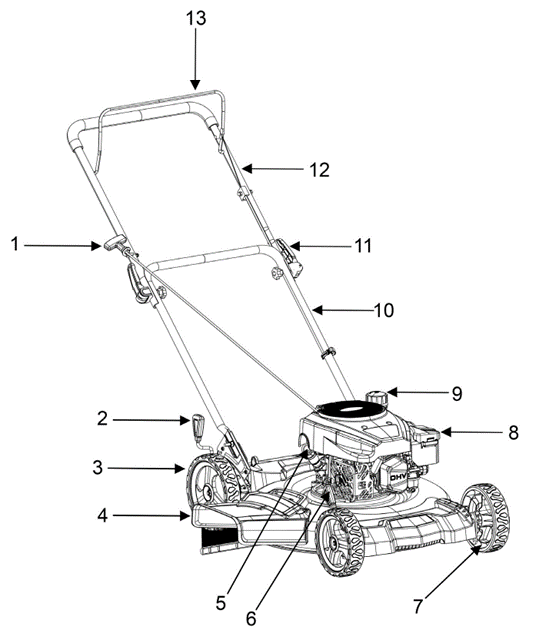

UW GRASMAAIER LEREN KENNEN

Gebruik de onderstaande afbeelding om vertrouwd te raken met de locatie en functie van de componenten die uw grasmaaier besturen.

1. Handgreep terugslagstarter
2. Hendel voor maaihoogteverstelling
3. Achterwiel
4. Zijuitworp
5. Oliepeilstok
6. Hendel voor maaihoogteverstelling
7. Voorwiel

8. Primerknop
9. Brandstoftankdop
10. Onderbuis
11. Opvouwbare handgreep
12. Bovenbuis
13. Motor start/stop-bediening

VOORBEREIDING GRASMAAIER

Het volgende gedeelte beschrijft de stappen die nodig zijn om de grasmaaier klaar te maken voor gebruik. Als u na het lezen van dit gedeelte niet zeker weet hoe u een van de stappen moet uitvoeren, bel dan (872) 314-0005 ma-vr 9-5 EST voor klantenservice. Het niet correct uitvoeren van deze stappen kan de grasmaaier beschadigen of de levensduur verkorten.

UITPAKKEN
Pak de grasmaaier en alle onderdelen uit en vergelijk deze met de onderstaande lijst. Gooi de doos of de verpakking niet weg voordat de motor volledig is gemonteerd.

PAKLIJST
Zijuitworp*1
Kabelklem*2
Bougiesleutel*1
Gebruikershandleiding*1
Trechter*1
10W-30 olie*1

ONDER- EN BOVENBUIZEN MONTEREN

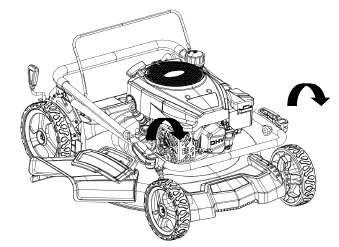

1. Haal de opgevouwen maaier uit de buitenste doos.

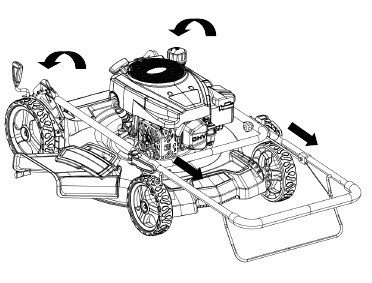

2. Vergrendel de opvouwbare handgreep tussen de boven- en onderbuis. Draai de onderste handgreep in een hoek die overeenkomt met de basis en draai de schroeven vast.



3. Vergrendel de kabel aan de onderste buis met behulp van een kabelklem.


4. Steek de kabel van de terugslagstarter in de haak op de bovenste handgreep. U moet de start/stop-bediening inschakelen om de kabel van de terugslagstarter los te maken.

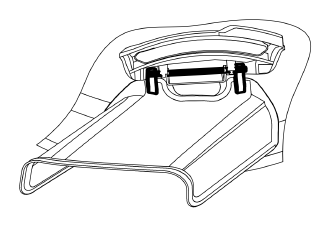

ZIJUITWORP
Om de maaier om te bouwen voor zijuitworp, is de grasopvangzak verwijderd en is de achterklep gesloten.

1. Til de veerbelaste uitwerpklep aan de zijkant van de maaier op.

2. Schuif twee haken van de zijuitworp onder de scharnierpen en laat de veer op de zijuitwerpklep zakken.


Probeer nooit de permanent gemonteerde, veerbelaste zijuitwerpklep te verwijderen.

DE MAAIHOOGTE AANPASSEN

De maaihoogte mag alleen worden aangepast nadat de motor en de messen volledig tot stilstand zijn gekomen!
Het is altijd het beste om uw gazon te maaien met een hogere dekhoogte om te voorkomen dat uw gazon wordt gescalpeerd.
De maaihoogte wordt aangepast met hendels aan de voor- en achterkant.
Activeer de verstelhendel en trek deze naar de gewenste positie. Zorg ervoor dat de hendel in dezelfde positie vergrendelt.

WERKING

GAS EN OLIE BIJVULLEN
De motor wordt zonder olie of benzine geleverd. Zorg ervoor dat u olie en benzine toevoegt voordat u de motor start. De oliecapaciteit van het motorcarter is 500 ml. Voor algemeen gebruik raden we 10W-30, 4-takt motorolie aan.

1. Voeg olie toe voordat u de maaier voor het eerst start.
2. Onderhoud de motor met benzine zoals aangegeven.

Wees uiterst voorzichtig bij het hanteren van benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief. Tank de machine nooit binnenshuis of terwijl de motor heet is of draait. Doof alle sigaretten, sigaren, pijpen en andere mogelijke ontstekingsbronnen.

Motorolie
Motorolie is een belangrijke factor bij het bepalen van de motorprestaties. Gebruik geen motorolie met additieven of 2-takt benzinemotorolie, omdat deze onvoldoende smering hebben en de levensduur van de motor kunnen verkorten.

Controleer de motor terwijl deze stilstaat op een vlakke ondergrond.
Aanbevolen motorolie: 10W-30
Omdat de viscositeit varieert met regio's en temperaturen, wordt olie van de SF-klasse aanbevolen.

Controlemethode

1. Verwijder de peilstok en maak deze schoon.
2. Plaats de peilstok terug in het olievulgat en steek deze tot het einde erin.
3. Controleer het oliepeil: als het oliepeil te laag is, voeg dan de aanbevolen motorolie toe en zorg ervoor dat het oliepeil zich tussen het bovenste niveau (1) en het onderste niveau (2) bevindt.
4. Plaats de peilstok terug.

Benzine toevoegen
Verwijder de tankdop en controleer het brandstofniveau.
Als het niveau te laag is, tank dan bij, onthoud dat u niet meer brandstof toevoegt dan het bovenste brandstofniveau.

1. Benzine is extreem ontvlambaar en explosief onder bepaalde omstandigheden.
2. Tank bij in een goed geventileerde ruimte met de motor uit. Niet roken en geen vlammen of vonken toestaan in het gebied waar benzine wordt opgeslagen of waar de brandstoftank wordt bijgevuld.
3. Vul de brandstoftank niet te vol (er mag geen brandstof in de vulhals zitten). Zorg er na het tanken voor dat de tankdop weer goed vastzit.
4. Pas op dat u geen brandstof morst tijdens het tanken. Gemorste brandstof of brandstofdamp kan ontbranden. Als er brandstof is gemorst, zorg er dan voor dat het gebied droog is voordat u de motor start.
5. Vermijd herhaaldelijk of langdurig contact met de huid of het inademen van brandstofdamp. Buiten bereik van kinderen bewaren.

Gebruik verse (binnen 30 dagen na aankoop), loodvrije benzine met een octaangetal van minimaal 87. Meng geen olie met benzine.
Volg deze stappen om benzine toe te voegen:

1. Zorg ervoor dat de grasmaaier op een vlakke ondergrond staat.
2. Draai de tankdop los en zet deze opzij. OPMERKING: de tankdop kan strak zitten en moeilijk los te draaien zijn.
3. Voeg langzaam loodvrije benzine toe aan de brandstoftank. Pas op dat u niet te veel vult. De inhoud van de brandstoftank is 0,8 liter.
   OPMERKING: Vul de brandstoftank niet helemaal tot de bovenkant. Benzine zet uit en loopt over tijdens gebruik, zelfs met de tankdop op zijn plaats.
4. Plaats de tankdop terug en veeg eventueel gemorste benzine schoon met een droge doek.

• Gebruik nooit een olie/benzinemengsel.
• Gebruik nooit oude benzine.
• Vermijd dat er vuil of water in de brandstoftank komt.
• Benzine kan in de tank verouderen en het starten bemoeilijken. Bewaar de grasmaaier nooit voor langere tijd met brandstof in de tank of de carburateur.

MOTOR START/STOP BEDIENING
Deze grasmaaier is uitgerust met een motor start/stop bediening om onbedoeld starten te voorkomen en een veilige werking te garanderen. Het loslaten van deze hendel stopt het mes snel in geval van gevaar. De hendel moet worden bediend voordat de grasmaaier wordt gestart. Wanneer de motor start/stop hendel wordt losgelaten, moet deze terugkeren naar zijn beginpositie.
Voordat u begint met maaien, moet u dit proces een paar keer doorlopen om ervoor te zorgen dat de hendel en de actuatorkabels goed werken. Herhaal de test een paar keer nadat de motor is gestart. Wanneer de motor start/stop
Bediening wordt losgelaten, moet de motor binnen enkele seconden stoppen. Neem anders contact op met de klantenservice.


Het mes begint te draaien zodra de motor is gestart.

START DE MOTOR
Om de motor te starten, voert u de volgende stappen uit:

1. Controleer het olie- en brandstofniveau.
2. Voor koud starten drukt u de primerknop een tot drie keer lichtjes in. Voor warm starten trekt u direct aan het startkoord.
3. Activeer de motor Start/Stop Bediening en trek tegelijkertijd aan het startkoord. Trek langzaam aan het startkoord totdat er een lichte weerstand voelbaar is, trek dan snel om de motor te starten.
   Laat het koord voorzichtig terug in de startinrichting gaan. Laat het koord nooit terugschieten.
4. Als de motor niet start, herhaal dan stap 3.

OPMERKING: Raadpleeg na herhaalde mislukte pogingen om de motor te starten de gids voor probleemoplossing voordat u het opnieuw probeert. Als de problemen aanhouden, neem dan contact op met de klantenservice.
OPMERKING: Laat de startgreep niet terugslaan tegen de motor. Laat het voorzichtig terugkeren om schade aan de starter te voorkomen.

STOP DE MOTOR
Laat de motor start/stop bediening los om de motor te stoppen.

MAAIEN
De motorregelaar op uw maaier is vooraf ingesteld om jarenlang optimale opvang- en mulchprestaties te leveren.
Gebruik alleen een scherp mes dat in goede staat verkeert. Dit voorkomt dat de grassprieten gaan rafelen en het gazon geel wordt.
Maai in rechte lijnen voor een mooie, strakke look. De banen moeten elkaar een paar centimeter overlappen om strepen te voorkomen.
Het is belangrijk om de onderkant van het maaidek schoon te houden en grasophoping te verwijderen. Deze ophoping vermindert de mulchkwaliteit.
Maai altijd langs hellingen (niet op en neer). U kunt voorkomen dat de grasmaaier naar beneden glijdt door een positie in een hoek naar boven aan te houden. Selecteer de maaihoogte op basis van de lengte van het gras. Maai indien nodig een aantal keren zodat u nooit meer dan 5 cm gras in één keer maait.
Schakel de motor uit voordat u controles aan het mes uitvoert. Houd er rekening mee dat het mes nog een paar seconden blijft draaien nadat de motor is uitgeschakeld. Probeer nooit het mes handmatig te stoppen. Controleer regelmatig of het mes goed vastzit, in goede staat is en scherp is. Als het tegendeel het geval is, slijp het mes dan of vervang het. In het geval dat het mes een object raakt, schakel dan onmiddellijk de grasmaaier uit en wacht tot het mes volledig tot stilstand is gekomen. Inspecteer vervolgens de staat van het mes en de mesbevestiging. Vervang alle onderdelen die beschadigd zijn.

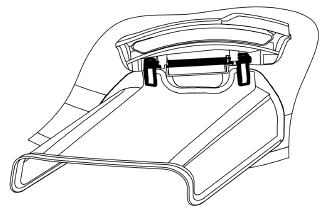

GEBRUIKEN ALS ZIJUITWERPING
U moet de achterklep sluiten met de mulchadapter om de zijuitworp te gebruiken.

1. Til aan de zijkant van de maaier de zijuitwerpklep op.

2. Schuif twee haken van de zijuitwerppijp onder de scharnierpen op de zijuitwerpklep. Laat de zijuitwerpklep zakken.


Verwijder de zijuitwerpklep nooit.

ONDERHOUD

Goed routineonderhoud van deze maaier zal de levensduur van de machine helpen verlengen.
Neem altijd de veiligheidsvoorschriften in acht bij het uitvoeren van onderhoud.
De garantie op deze grasmaaier dekt geen items die zijn blootgesteld aan misbruik of nalatigheid van de bediener.
Om de volledige waarde van de garantie te ontvangen, moet de bediener de grasmaaier onderhouden zoals hier is aangegeven.
Het wijzigen van het door de motor geregelde toerental maakt de motorgarantie ongeldig.
Alle aanpassingen moeten minstens één keer per seizoen worden gecontroleerd.
Controleer periodiek alle bevestigingsmiddelen en zorg ervoor dat deze goed vastzitten.

Stop altijd de motor, laat de motor afkoelen en ontkoppel de bougiekabel voordat u onderhoud aan uw machine uitvoert.

DECKVERZORGING
Het is belangrijk om de onderkant van het maaidek na gebruik schoon te maken om ophoping van grasresten of ander vuil te voorkomen. Volg de onderstaande stappen voor een goede reiniging.

1. Laat de motor draaien totdat hij geen brandstof meer heeft. Probeer geen brandstof uit de motor te gieten.
2. Ontkoppel de bougiekabel.
3. Kantel de maaier langzaam zodat deze op de behuizing rust.
4. Om olievlekken te voorkomen, kantelt u de maaier altijd zodat het luchtfilter naar boven wijst.
5. Houd de maaier stevig vast en schraap en reinig de onderkant van het dek met een geschikt gereedschap.
6. Laat de maaier voorzichtig terugzakken op zijn wielen op de grond.

Kantel de maaier nooit meer dan 90° in welke richting dan ook en laat de maaier niet lang gekanteld staan. Er kan olie in het bovenste deel van de motor lopen, wat een startprobleem kan veroorzaken.

MAAIBLAD
Om een veilige werking te garanderen, laat u alle werkzaamheden aan het slijpen, balanceren en monteren van het blad uitvoeren door een erkend servicecentrum. Om optimale resultaten te bereiken, raden we aan om het blad één keer per jaar te laten controleren.
Als het blad ondanks alle voorzichtigheid in contact komt met een obstakel, schakel dan onmiddellijk de motor uit en trek de bougiestekker eraf. Kantel de grasmaaier naar achteren en controleer het blad op beschadigingen. Houd altijd de kant met het luchtfilter naar boven gericht. Beschadigde of verbogen bladen moeten worden vervangen. Maak een verbogen blad nooit recht. Werk nooit met verbogen of zwaar versleten bladen, omdat dit trillingen veroorzaakt, wat verdere schade aan de maaier veroorzaakt.

Risico op letsel bij het werken met een beschadigd blad.

DE OLIE CONTROLEREN
De oliecapaciteit van het motorcarter is 500 ml.
Controleer het oliepeil van de motor volgens het aanbevolen onderhoudsschema.
De grasmaaier moet voor elk gebruik worden gecontroleerd op het juiste oliepeil. Dit is een cruciale stap voor het goed starten van de motor.
Om het oliepeil te controleren:

1. Verwijder de peilstok en maak deze schoon.
2. Steek de peilstok terug in de olievulopening zonder deze vast te schroeven en controleer het oliepeil.
3. Als het oliepeil te laag is, voeg dan de aanbevolen motorolie toe tot het bovenste oliepeil.
4. Installeer de oliepeilstok opnieuw.

OLIE VERVERSEN/BIJVULLEN
Ververs de olie volgens het aanbevolen onderhoudsschema. Ververs de olie als de motor warm is. Dit zorgt voor een volledige afvoer. Ververs de olie vaker bij gebruik onder zware belasting of hoge omgevingstemperaturen. Het is ook noodzakelijk om de olie uit het carter af te tappen als deze is verontreinigd met water of vuil. De oliecapaciteit van de motor is 500 ml. Voeg olie toe als het oliepeil laag is. Raadpleeg voor het juiste type en gewicht van de olie het gedeelte "TANKEN VAN BENZINE EN OLIE" in het hoofdstuk "WERKING".

Volg deze stappen om het carter bij te vullen met olie:

1. Zorg ervoor dat de grasmaaier op een vlakke ondergrond staat. Als u de grasmaaier kantelt om te helpen bij het vullen, kan er olie in de motorruimten lopen en kan er schade ontstaan. Houd de grasmaaier waterpas!
2. Verwijder de peilstok uit de motor.
3. Voeg met behulp van een trechter of geschikte dispenser de juiste hoeveelheid olie (500 ml) toe aan het carter.
4. Installeer de peilstok opnieuw.
   OPMERKING: Gooi gebruikte motorolie nooit in de vuilnisbak of in een afvoerput. Bel een plaatselijk recyclingcentrum of een autogarage om de olieafvoer te regelen.

LUCHTFILTERONDERHOUD
Routineonderhoud van het luchtfilter helpt om de juiste luchtstroom naar de carburateur te behouden. Controleer af en toe of het luchtfilter vrij is van overmatig vuil. Raadpleeg het aanbevolen onderhoudsschema. Voor details over het luchtfilter:

1. Open het deksel van het luchtfilter.
2. Verwijder het sponsachtige element uit de behuizing.
3. Veeg het vuil weg van de binnenkant van de lege luchtfilterbehuizing.
4. Was het sponsachtige element in huishoudelijk reinigingsmiddel en warm water. Een kleine hoeveelheid olie in het element is normaal en noodzakelijk voor een goede werking van de motor.
5. Vervang indien nodig het papieren element.
6. Plaats het sponsachtige element terug in de luchtfilterbehuizing en plaats het deksel terug.

Het laten draaien van de motor met een vuil, beschadigd of ontbrekend luchtfilterelement zal ervoor zorgen dat de motor voortijdig slijt.

BOUGIEONDERHOUD
De bougie is belangrijk voor een goede werking van de motor. Een goede bougie moet intact zijn, vrij van afzettingen en de juiste opening hebben. Raadpleeg het aanbevolen onderhoudsschema. Om de bougie te inspecteren:

1. Verwijder de bougiedop. Wees voorzichtig dat u de isolatie of draad niet scheurt.
2. Schroef de bougie uit de motor met behulp van de meegeleverde bougiesleutel. Er is beperkte ruimte voor de sleutel om te draaien. Gebruik beide rijen gaten in de bougiesleutel om de plug los te draaien.
3. Inspecteer de bougie visueel op scheuren of overmatige slijtage van de elektrode. Vervang indien nodig.
4. Meet de plugopening met een draadmeter. De opening moet 0,7-0,8 mm zijn.
5. Als u de bougie hergebruikt, gebruik dan een staalborstel om vuil rond de bougievoet te verwijderen en stel de bougie opnieuw af.
6. Schroef de bougie terug in het bougiegat met behulp van de bougiesleutel. Draai de bougie niet te vast. De aanbevolen aanhaalmoment van de bougie is ½ tot ¾ slag nadat de bougiepakking contact maakt met het bougiegat. Plaats de bougiedop terug.

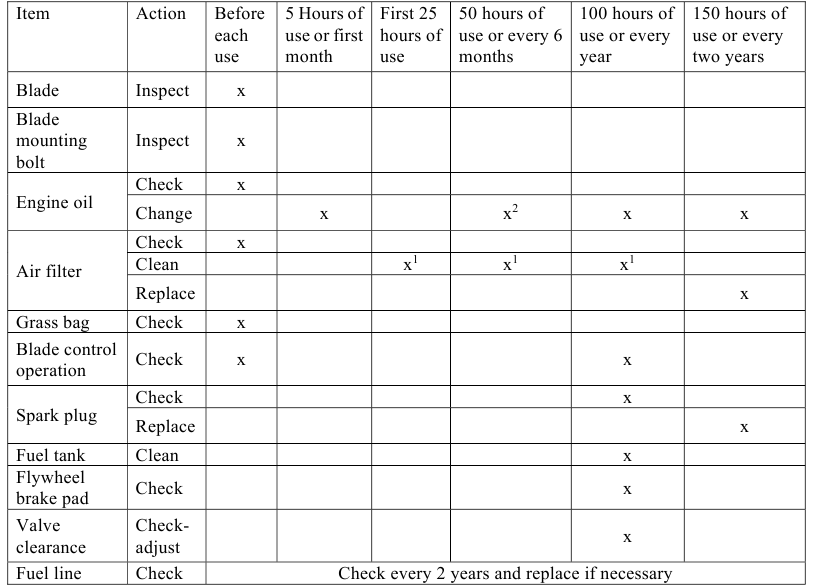

ONDERHOUDSSCHEMA

1. Vaker onderhoud bij gebruik in stoffige omgevingen.
2. Ververs de motorolie om de 25 uur bij gebruik onder zware belasting of bij hoge buitentemperaturen.

OPSLAG

Plaats nooit een soort opslaghoes of zeil op de MAAIER als deze nog heet is.
Als de MAAIER voor langere tijd (30 dagen of langer) wordt opgeslagen, tap dan de brandstoftank en de carburateurkom af.
Bij het opslaan van de maaier voor langere tijd:

1. Start de motor en laat hem draaien totdat de tank, de carburateurkom en de brandstofleiding volledig leeg zijn en de motor afslaat.
2. Ververs de olie na elk seizoen.
3. Verwijder de bougie. Gebruik een oliekan om de cilinder te vullen met ca. 2 ml olie. Trek langzaam aan de starthendel, waardoor de cilinderwand met olie wordt bedekt. Schroef de bougie terug.
4. Reinig de koelribben van de cilinder en de behuizing.
5. Zorg ervoor dat u de hele machine reinigt om de lak te beschermen.
6. Bewaar de machine op een goed geventileerde plaats.

OPMERKING: DE BEPERKTE GARANTIE dekt geen schade aan het brandstofsysteem of motorprestatieproblemen als gevolg van verwaarloosde opslagvoorbereiding.

PROBLEEMOPLOSSING

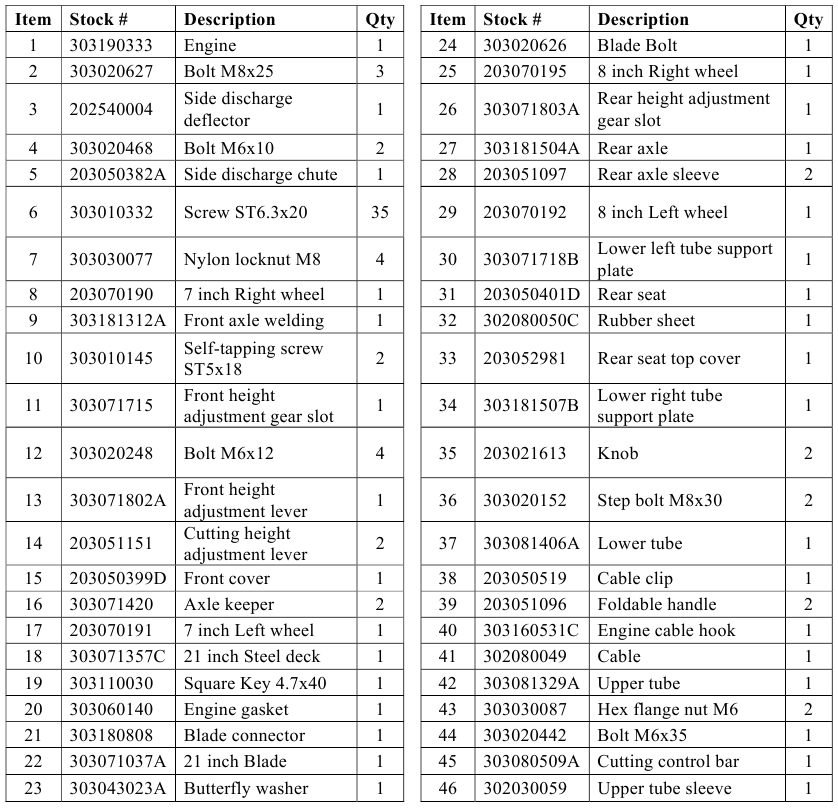

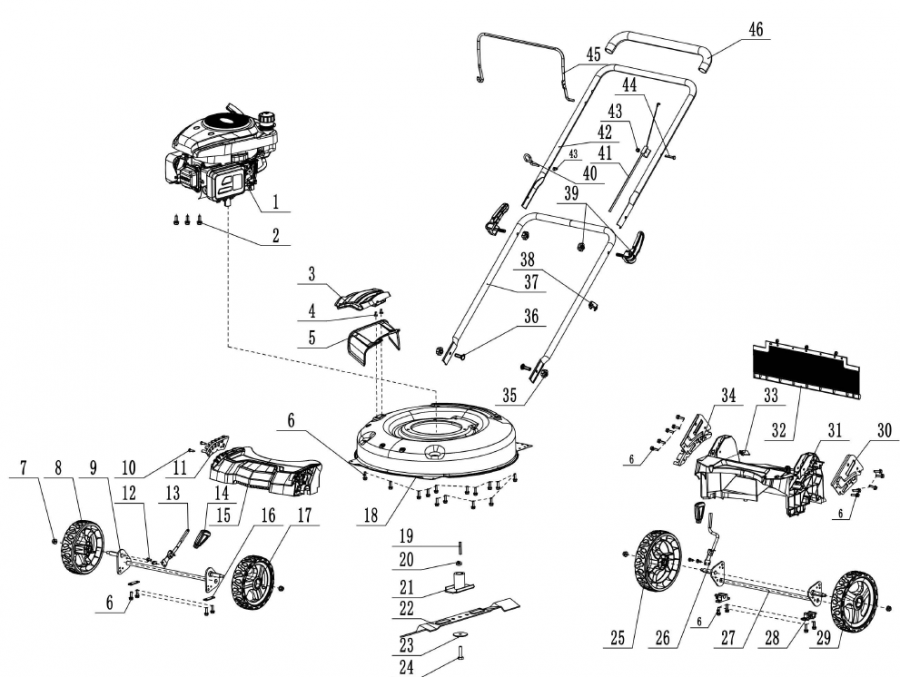

ONTPLOFTE TEKENING EN ONDERDELENLIJST

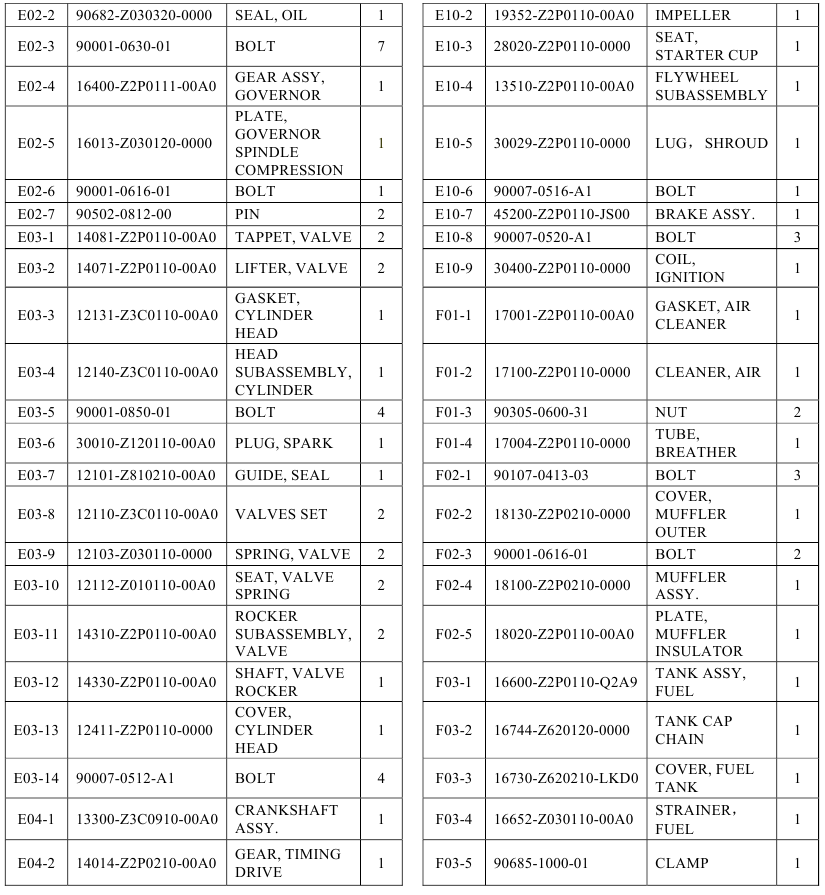

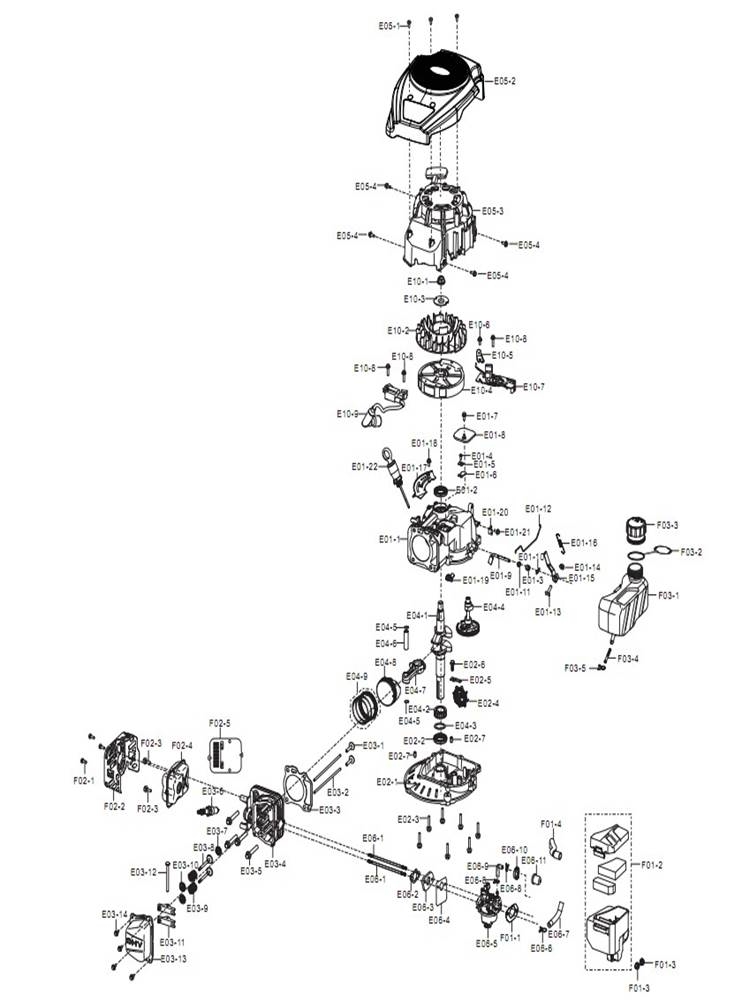

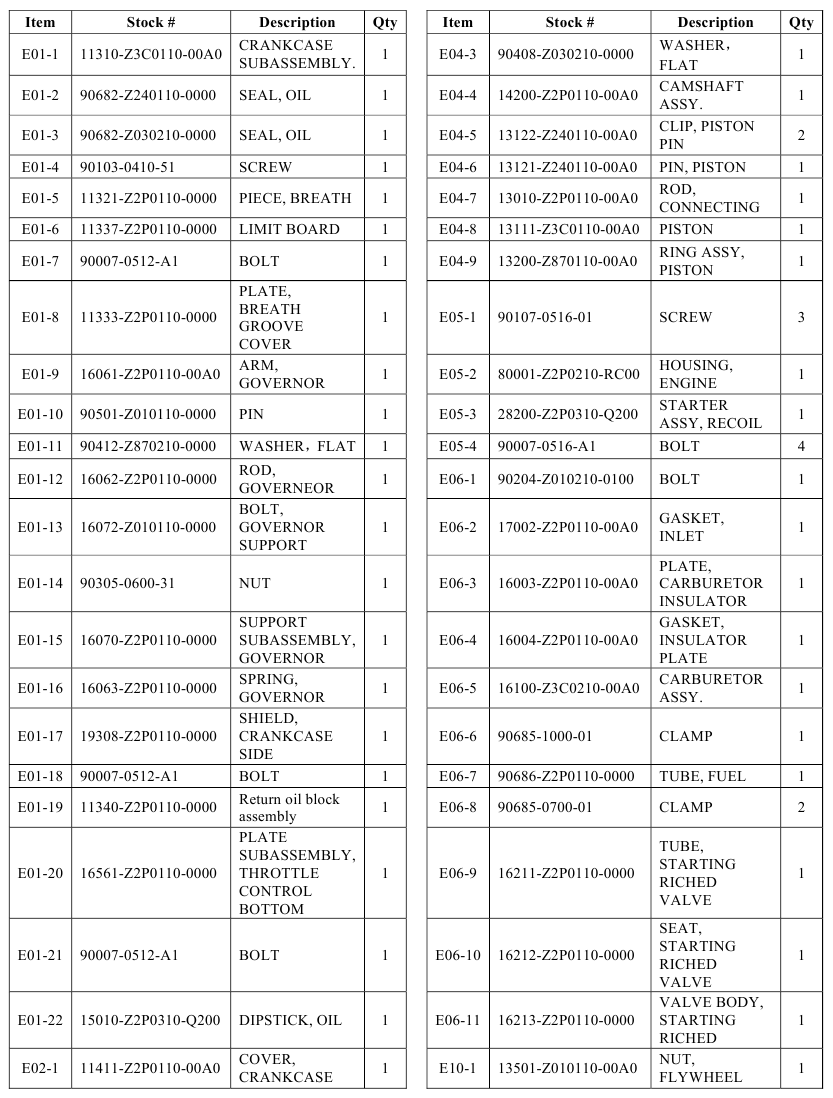

ONTPLOFTE TEKENING MOTOR EN ONDERDELENLIJST

Heeft u vragen over het product of heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op!
Website: www.powersmartusa.com
Gratis nummer: 1-872-314-0005 (ma-vr 9-5 EST)
E-mail: support@amerisuninc.com
support@powersmartusa.com
Website

Referenties

• PowerSmart USA | Power Up Your Smart Life with Our Innovative Outdoor Power Equipment

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PowerSmart DB8602C - Handleiding grasmaaier

Beschikbare talen
