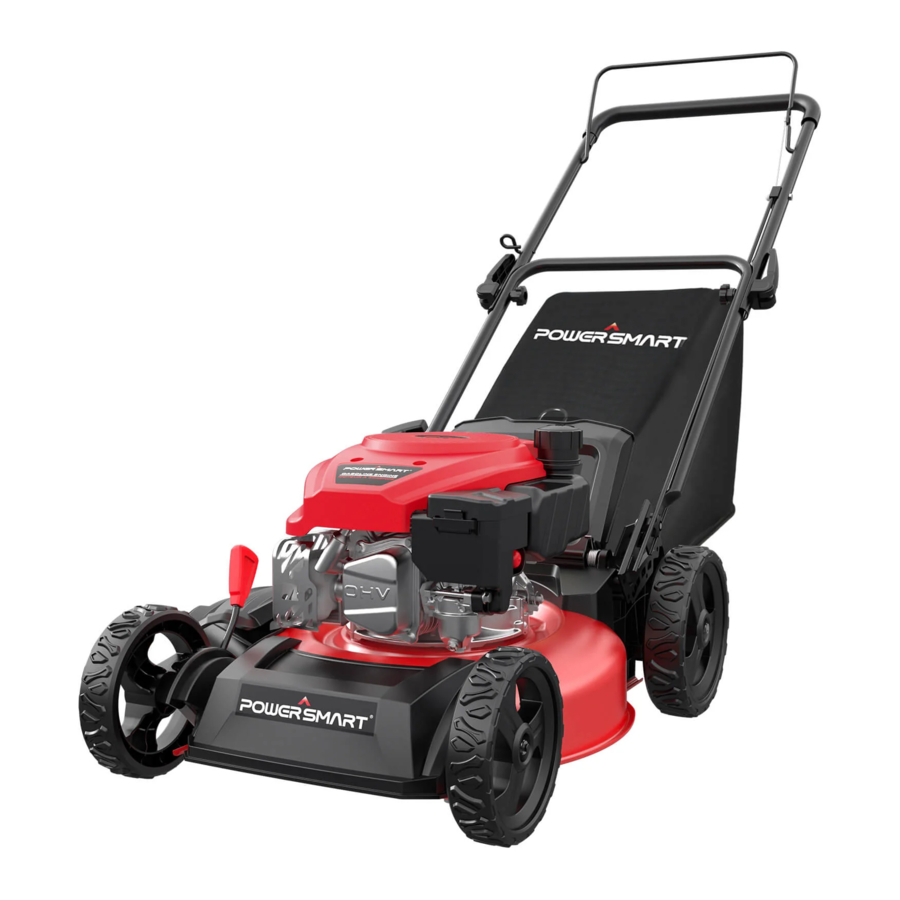

PowerSmart V8617P - Handleiding grasmaaier op benzine

TECHNISCHE GEGEVENS

VEILIGHEIDSINFORMATIE

Lees en volg alle waarschuwingen, voorzorgsmaatregelen en instructies op de grasmaaier en in deze gebruikershandleiding voordat u deze grasmaaier gaat gebruiken.

OPMERKING: De volgende veiligheidsinformatie is niet bedoeld om alle mogelijke situaties en omstandigheden te dekken die zich kunnen voordoen. Lees de volledige gebruikershandleiding voor veiligheids- en bedieningsinstructies. Het niet opvolgen van de instructies en veiligheidsinformatie kan leiden tot ernstig letsel of de dood.

Dit veiligheidswaarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen leiden tot persoonlijk letsel.

Een signaalwoord (GEVAAR, WAARSCHUWING of VOORZICHTIG) wordt gebruikt met het waarschuwingssymbool om de waarschijnlijkheid en de potentiële ernst van letsel aan te geven. Daarnaast kan een gevaarsymbool worden gebruikt om het type gevaar weer te geven.

GEVAAR geeft een gevaar aan dat, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

WAARSCHUWING geeft een gevaar aan dat, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG geeft een gevaar aan dat, indien niet vermeden, kan leiden tot licht of matig letsel.

VOORZICHTIG, wanneer gebruikt zonder het waarschuwingssymbool, geeft een situatie aan die kan leiden tot schade aan de motor.

ALGEMENE VEILIGHEIDSPROCEDURES

Voor vragen over de gevaren- en veiligheidswaarschuwingen die in deze handleiding of op het product staan, kunt u bellen met (872) 314-0005 ma-vr 9-5 EST voordat u de motor gebruikt.

KOOLMONOXIDE
Het gebruik van een motor binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN. De uitlaatgassen van de motor bevatten koolmonoxide (CO). Dit is een giftig gas dat u niet kunt zien of ruiken. Als u de uitlaatgassen van de motor kunt ruiken, ademt u CO in. Maar zelfs als u de uitlaatgassen niet kunt ruiken, kunt u CO inademen.

Gebruik een motor NOOIT binnenshuis in woningen, garages, kruipruimtes of andere gedeeltelijk afgesloten ruimtes. In deze ruimtes kunnen zich dodelijke hoeveelheden koolmonoxide ophopen. Het gebruik van een ventilator of het openen van ramen en/of deuren zal CO NIET goed afvoeren en ook geen voldoende verse lucht toevoeren. Gebruik een motor ALLEEN buitenshuis en ver van ramen, deuren en ventilatieopeningen. Deze openingen kunnen de uitlaatgassen van de motor naar binnen trekken.

Zelfs als u een motor correct gebruikt, kan er CO in huis lekken. Gebruik ALTIJD een CO-melder op batterijen of met batterijback-up in huis. Als u zich ziek, duizelig of zwak begint te voelen nadat de motor heeft gedraaid, ga dan DIRECT naar de frisse lucht. Raadpleeg een arts. U heeft mogelijk een koolmonoxidevergiftiging.

De uitlaatgassen van dit product bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

Deze motor kan zeer brandbare en explosieve benzinedampen uitstoten, die ernstige brandwonden of zelfs de dood kunnen veroorzaken als ze worden ontstoken. Een open vlam in de buurt kan leiden tot een explosie, zelfs als deze niet direct in contact komt met benzine.

• Niet gebruiken in de buurt van een open vlam.
• Niet roken in de buurt van de motor.
• Altijd gebruiken op een stevige, vlakke ondergrond.
• Schakel de motor altijd uit voordat u gaat tanken. Laat de motor minimaal 2 minuten afkoelen voordat u de brandstofdop verwijdert. Draai de dop langzaam los om de druk in de tank te verminderen.
• Vul de brandstoftank niet te vol. Benzine kan uitzetten tijdens het gebruik. Vul niet tot de bovenkant van de tank. Houd rekening met uitzetting.
• Controleer altijd op gemorste brandstof voordat u gaat werken.
• Maak de brandstoftank en carburateurleeg voordat u de motor opbergt of vervoert.

Deze motor produceert warmte tijdens het draaien. Temperaturen in de buurt van de uitlaat kunnen hoger zijn dan 65 °C (150 °F).

Raak geen hete oppervlakken aan. Let op de waarschuwingslabels op de motor die hete onderdelen van de machine identificeren.
Laat de motor na gebruik afkoelen voordat u de motor of delen van de motor aanraakt die heet worden tijdens gebruik.

Misbruik van deze motor kan deze beschadigen of de levensduur verkorten. Gebruik de motor alleen voor de beoogde doeleinden.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Deze machine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

1. Algemene bediening
   1. Lees, begrijp en volg de instructies en waarschuwingen in deze handleiding en op de machine, motor en aanbouwdelen.
   2. Sta alleen machinisten toe die verantwoordelijk, opgeleid, bekend zijn met de instructies en fysiek in staat zijn om de machine te bedienen.
   3. Vervoer geen passagiers en houd omstanders op afstand.
   4. Gebruik de machine niet onder invloed van alcohol of drugs.
   5. Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
2. VOORBEREIDING VOOR GEBRUIK
   1. Verwijder alle voorwerpen uit het werkgebied die kunnen worden weggegooid door of de werking van de machine kunnen belemmeren
   2. Houd het werkgebied vrij van alle omstanders, vooral kleine kinderen. Stop de machine en het/de aanbouwdeel(en) als iemand het gebied betreedt.
   3. Gebruik de machine niet zonder de volledige grasopvangzak, de uitwerpopening of andere veiligheidsvoorzieningen op hun plaats en in goede staat. Controleer regelmatig op tekenen van slijtage of beschadiging en vervang ze indien nodig.
   4. Draag geschikte persoonlijke beschermingsmiddelen zoals een veiligheidsbril, gehoorbescherming en schoeisel.
3. GEBRUIK
   1. Gebruik de motor alleen in goed geventileerde ruimtes. Uitlaatgassen bevatten koolmonoxide, een dodelijk gif.
   2. Gebruik de machine alleen bij daglicht of goed kunstlicht.
   3. Vermijd gaten, sporen, bulten, rotsen of andere verborgen gevaren. Oneffen terrein kan de machine doen kantelen of ervoor zorgen dat de machinist zijn evenwicht of voet verliest.
   4. Steek uw handen of voeten niet in de buurt van draaiende delen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
   5. Richt het uitgeworpen materiaal niet op iemand anders. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Het materiaal kan terugkaatsen naar de machinist. Stop de messen bij het oversteken van grindoppervlakken.
   6. Laat een draaiende machine niet onbeheerd achter. Parkeer altijd op een vlakke ondergrond, ontkoppel het aanbouwdeel, zet de parkeerrem en zet de motor uit.
   7. Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achter u voordat en tijdens het achteruitrijden.
4. SPECIFIEK VOOR KINDEREN
   1. Tragische ongelukken kunnen gebeuren als de machinist niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en het maaien. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst heeft gezien.
   2. Houd kinderen uit de buurt van het werkgebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de machinist.
5. SPECIFIEK VOOR HELLINGEN
   Hellingen zijn een belangrijke factor bij ongevallen. Het werken op hellingen vereist extra voorzichtigheid.
   1. Rijd op hellingen in de door de fabrikant aanbevolen richting. Wees voorzichtig bij het werken in de buurt van afgronden.
   2. Vermijd het maaien van nat gras. (Slechte grip kan een slip- en valpartij veroorzaken.)
   3. Gebruik de machine niet onder omstandigheden waarbij de tractie, besturing of stabiliteit in het geding is. Banden kunnen slippen, zelfs als de wielen stilstaan.
   4. Houd de machine altijd in de versnelling bij het afdalen van hellingen. Rijd niet bergafwaarts.
   5. Vermijd starten en stoppen op hellingen. Vermijd plotselinge veranderingen in snelheid of richting. Maak langzaam en geleidelijk bochten.
   6. Wees extra voorzichtig bij het bedienen van de machine met een grasopvangzak of andere aanbouwdelen. Ze kunnen de stabiliteit van de machine beïnvloeden.
6. SPECIFIEK VOOR BRAND EN BRANDSTOF
   1. Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
   2. Gebruik alleen een goedgekeurde brandstofcontainer.
   3. Verwijder de brandstofdop niet en voeg geen brandstof toe terwijl de motor draait of heet is.
   4. Tank niet binnenshuis of in afgesloten ruimtes
   5. Bewaar de machine of brandstofcontainer niet en tank niet bij een open vlam, vonk of waakvlam, zoals op een boiler of ander apparaat.
   6. Als er brandstof is gemorst, probeer dan niet de motor te starten en vermijd het creëren van een ontstekingsbron totdat de brandstofdampen zijn verdwenen.
   7. Om brand te helpen voorkomen: houd de machine vrij van gras, bladeren of andere vuilophopingen; ruim olie- of brandstoflekkages op en verwijder brandstofdoordrenkte resten; laat de machine afkoelen voordat u deze opbergt.
   8. Wees extra voorzichtig bij het hanteren van benzine en andere brandstoffen. Ze zijn ontvlambaar en de dampen zijn explosief.
7. VERVOER
   1. Gebruik hellingen over de volledige breedte voor het laden en lossen van een machine voor transport.
8. ONDERHOUD
   1. Houd de machine in goede staat. Vervang versleten of beschadigde onderdelen.
   2. Wees voorzichtig bij het onderhouden van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of wijzig het/de mes(sen) niet
   3. Machines met hydraulische pompen, slangen of motoren; en/of dieselinjectiesystemen:

Vloeistof die onder druk ontsnapt, kan voldoende kracht hebben om de huid te penetreren en ernstig letsel te veroorzaken. Als er vloeistof in de huid wordt geïnjecteerd, zoek dan onmiddellijk medische hulp. Houd lichaam en handen uit de buurt van gaatjes of spuitmonden die vloeistof onder hoge druk uitstoten. Als er een lek optreedt, laat de machine dan onmiddellijk onderhouden door een opgeleide technicus.

4. Koppel, indien aanwezig, de bougiekabel(s) los voordat u reparaties uitvoert.

INSTRUCTIES VOOR WAARSCHUWINGSLABELS

Houd de veiligheidsborden duidelijk en zichtbaar op de apparatuur. Vervang de veiligheidsborden als ze ontbreken of onleesbaar zijn.

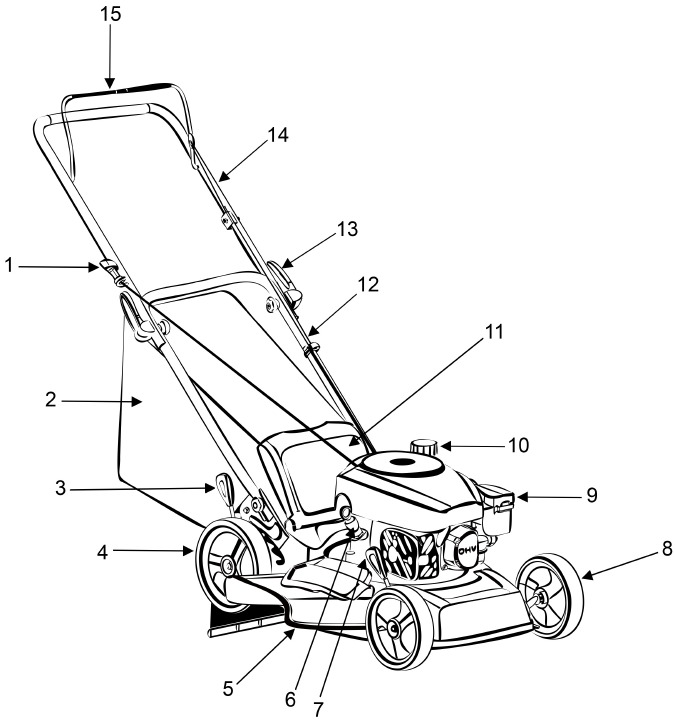

UW PRODUCT LEREN KENNEN

Gebruik de onderstaande afbeelding om u vertrouwd te maken met de locatie en functie van de componenten die uw grasmaaier besturen

1. Startgreep met terugslag
2. Grasopvangzak
3. Hoogteverstelhendel
4. Achterwiel
5. Zijuitwerpopening
6. Oliepeilstok
7. Hoogteverstelhendel
8. Voorwiel
9. Primerbol
10. Tankdop
11. Achterklep
12. Onderste handgreep
13. Opvouwbare handgreep
14. Bovenste handgreep
15. Motor start/stop regelaar

PRODUCTVOORBEREIDING

In de volgende sectie worden de stappen beschreven die nodig zijn om de grasmaaier voor gebruik gereed te maken. Als u na het lezen van deze sectie niet zeker weet hoe u een van de stappen moet uitvoeren, bel dan (872) 314-0005 ma-vr 9-5 EST voor klantenservice. Het niet correct uitvoeren van deze stappen kan de grasmaaier beschadigen of de levensduur verkorten.

UITPAKKEN

Vereiste gereedschappen (niet inbegrepen): #2PH-schroevendraaier, stanleymes.
Pak de grasmaaier en alle onderdelen uit en vergelijk deze met de onderstaande lijst. Gooi de doos of de verpakking niet weg voordat de motor volledig is gemonteerd.

PAKLIJST

Zijuitwerpkanaal*1
Grasopvangzak*1
Kabelklem*2
Bougiesleutel*1
Gebruikershandleiding*1
Trechter*1
10W-30 olie*1

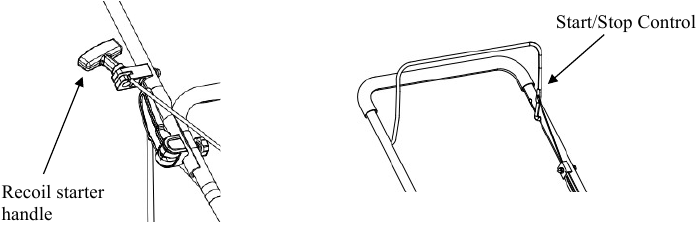

ONDERSTE & BOVENSTE BUIS MONTEREN

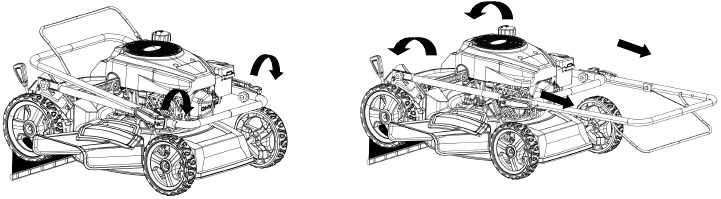

1. Haal de ingeklapte maaier uit de doos.
2. Vergrendel de inklapbare handgreep tussen de bovenste en onderste buis. Draai de onderste handgreep in een hoek die overeenkomt met de basis en draai de knoppen vast.

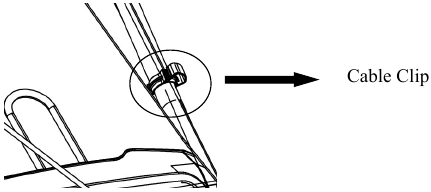

3. Vergrendel de kabel aan de onderste buis met behulp van een kabelklem.

4. Steek de kabel van de terugslagstarter in de haak op de bovenste handgreep. U moet de start/stop-bediening inschakelen om de terugslagstarter los te maken.

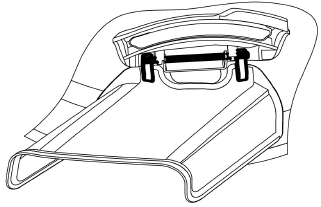

ZIJUITWERPKANAAL

Om de maaier om te bouwen voor zijwaartse uitworp, is de grasopvangzak verwijderd en is de achteruitwerpklep gesloten.

1. Til de veerbelaste uitwerpklep aan de zijkant van de maaier op.
2. Schuif twee haken van het zijuitwerpkanaal onder de scharnierpen en laat de veer op de zijuitwerpkanaal zakken.



Probeer nooit de permanent gemonteerde, veerbelaste zijuitwerpkanaal te verwijderen.

GRASOPVANGZAK

Grasopvangzak bevestigen

1. Til de achteruitwerpklep van de maaier op.
2. Plaats de grasopvangzak in de sleuven in de handgreepbeugels.
3. Laat de achteruitwerpklep los zodat deze op de grasopvangzak rust.

DE MAAIHOOGTE AANPASSEN

Maaihoogteaanpassingen mogen alleen worden uitgevoerd nadat de motor en de messen volledig tot stilstand zijn gekomen!

Het is altijd het beste om te beginnen met het maaien van uw gazon met een hogere dekhoogte om te voorkomen dat uw gazon wordt gescalpeerd.

De maaihoogte wordt aangepast met voor- en achterhendels.
Bedien de verstelhendel en trek deze naar de gewenste positie. Zorg ervoor dat de hendel in dezelfde positie vergrendelt.

BEDIENING

BIJVULLEN VAN GAS EN OLIE

De motor wordt zonder olie of benzine geleverd. Zorg ervoor dat u olie en benzine toevoegt voordat u de motor start. De oliecapaciteit van het motorcarter is 16,9 fl. oz. Voor algemeen gebruik raden we 10W-30, 4-takt motorolie aan.

1. Voeg olie toe voordat u de maaier voor de eerste keer start.
2. Vul de motor met benzine zoals aangegeven.

Wees uiterst voorzichtig bij het hanteren van benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief. Vul de machine nooit binnenshuis of terwijl de motor heet is of draait. Doof alle sigaretten, sigaren, pijpen en andere mogelijke ontstekingsbronnen.

Motorolie

Motorolie is een belangrijke factor bij het bepalen van de prestaties van de motor. Gebruik geen motorolie met additieven of 2-takt benzinemotorolie, omdat deze onvoldoende smering hebben en de levensduur van de motor kunnen verkorten.

Controleer de motor terwijl deze stilstaat op een vlakke ondergrond.

Aanbevolen motorolie: 10W-30
Omdat de viscositeit varieert met regio's en temperaturen, wordt SF-klasse olie aanbevolen.

Controleer de methode

1. Verwijder de peilstok en maak deze schoon.
2. Plaats de peilstok terug in het olievulgat en steek deze tot het einde erin.
3. Controleer het oliepeil: als het oliepeil te laag is, voeg dan de aanbevolen motorolie toe en zorg ervoor dat het oliepeil zich tussen het bovenste niveau (1) en het onderste niveau (2) bevindt.

4. Plaats de peilstok terug.

Benzine toevoegen

Verwijder de brandstoftankdop en controleer het brandstofpeil.
Als het niveau te laag is, vul dan de tank bij, onthoud dat u niet meer brandstof toevoegt dan het bovenste niveau.

1. Benzine is extreem ontvlambaar en explosief onder bepaalde omstandigheden.
2. Tank bij in een goed geventileerde ruimte met de motor uit. Rook niet en sta geen vlammen of vonken toe in het gebied waar benzine wordt opgeslagen of waar de brandstoftank wordt bijgevuld.
3. Vul de brandstoftank niet te vol (er mag geen brandstof in de vulhals zitten). Nadat u de tank hebt bijgevuld, moet u ervoor zorgen dat de brandstoftankdop goed is vastgezet.
4. Wees voorzichtig dat u geen brandstof morst tijdens het tanken. Gemorste brandstof of brandstofdampen kunnen ontbranden. Als er brandstof is gemorst, zorg er dan voor dat het gebied droog is voordat u de motor start.
5. Vermijd herhaaldelijk of langdurig contact met de huid of het inademen van brandstofdampen. Buiten bereik van kinderen bewaren.

Gebruik verse (binnen 30 dagen na aankoop), loodvrije benzine met een octaangetal van minimaal 87. Meng geen olie met benzine.
Om benzine toe te voegen, volgt u deze stappen:

1. Zorg ervoor dat de grasmaaier op een vlakke ondergrond staat.
2. Draai de brandstoftankdop los en zet deze opzij.
   OPMERKING: De brandstofdop kan strak zitten en moeilijk los te draaien zijn.
3. Voeg langzaam loodvrije benzine toe aan de brandstoftank. Pas op dat u niet te veel vult. De inhoud van de brandstoftank is 0,21 gallons.
   OPMERKING: Vul de brandstoftank niet helemaal tot aan de bovenkant. Benzine zet uit en loopt over tijdens gebruik, zelfs met de brandstofdop op zijn plaats.
4. Plaats de brandstofdop terug en veeg eventuele gemorste benzine schoon met een droge doek.

• Gebruik nooit een olie/benzinemengsel.
• Gebruik nooit oude benzine.
• Voorkom dat er vuil of water in de brandstoftank komt.
• Benzine kan in de tank verouderen en het starten bemoeilijken. Bewaar de grasmaaier nooit langere tijd met brandstof in de tank of de carburateur.

MOTOR START/STOP BEDIENING

Deze grasmaaier is uitgerust met een motor start/stop bediening om onbedoeld starten te voorkomen en een veilige bediening te garanderen. Als u deze hendel loslaat, stopt het mes snel in geval van gevaar. De hendel moet worden bediend voordat de grasmaaier wordt gestart. Wanneer de motor start/stop hendel wordt losgelaten, moet deze terugkeren naar zijn oorspronkelijke positie.

Voordat u begint met maaien, moet u dit proces een paar keer doorlopen om er zeker van te zijn dat de hendel en de actuatorkabels goed werken. Herhaal de test meerdere keren nadat de motor is gestart. Wanneer de motor start/stop bediening wordt losgelaten, moet de motor binnen enkele seconden stoppen. Zo niet, neem dan contact op met de klantenservice.

Het mes begint te draaien zodra de motor is gestart.

DE MOTOR STARTEN

Om de motor te starten, voert u de volgende stappen uit:

1. Controleer het olie- en brandstofpeil.
2. Voor een koude start drukt u de primerbol één tot drie keer lichtjes in. Voor een warme start trekt u direct aan de terugslagstarter.
3. Schakel de motor Start/Stop bediening in en trek tegelijkertijd aan de terugslagstarter. Trek langzaam aan de terugslagstarter totdat er een lichte weerstand wordt gevoeld en trek vervolgens snel om de motor te starten.
4. Laat het snoer voorzichtig teruglopen in de terugslagstarter. Laat het snoer nooit terugslaan.
5. Als de motor niet start, herhaal dan stap 3.

OPMERKING: Na herhaalde mislukte pogingen om de motor te starten, raadpleegt u de handleiding voor probleemoplossing voordat u het opnieuw probeert. Als de problemen aanhouden, neem dan contact op met de klantenservice.
Laat de startergreep niet terugslaan tegen de motor. Laat hem voorzichtig teruglopen om schade aan de starter te voorkomen.

DE MOTOR STOPPEN

Laat de motor start/stop bediening los om de motor te stoppen.

MAAIEN

De motorregelaar op uw maaier is vooraf ingesteld om jarenlang optimale opvang- en mulchprestaties te leveren.
Gebruik alleen een scherp mes dat in goede staat is. Dit voorkomt dat de grassprieten rafelen en het gazon geel wordt.
Maai in rechte lijnen voor een mooie, strakke uitstraling. De zwaden moeten elkaar enkele centimeters overlappen om strepen te voorkomen.

Het is belangrijk om de onderkant van het maaidek schoon te houden en grasophoping te verwijderen. Deze ophoping vermindert de mulchkwaliteit en maakt het moeilijker voor de apparatuur om het gras op te vangen.
Maai altijd langs hellingen (niet op en neer). U kunt voorkomen dat de grasmaaier naar beneden glijdt door een positie in een hoek naar boven aan te houden. Selecteer de maaihoogte op basis van de lengte van het gras. Maai indien nodig een aantal keren zodat u nooit meer dan 2 inch gras in één keer maait.

Schakel de motor uit voordat u controles aan het mes uitvoert. Houd er rekening mee dat het mes nog enkele seconden blijft draaien nadat de motor is uitgeschakeld. Probeer nooit het mes handmatig te stoppen. Controleer regelmatig of het mes goed vastzit, in goede staat is en scherp is. Als het tegendeel het geval is, slijp dan het mes of vervang het. In het geval dat het mes een object raakt, schakel dan onmiddellijk de grasmaaier uit en wacht tot het mes volledig tot stilstand is gekomen. Inspecteer vervolgens de staat van het mes en de mesbevestiging. Vervang alle onderdelen die beschadigd zijn.

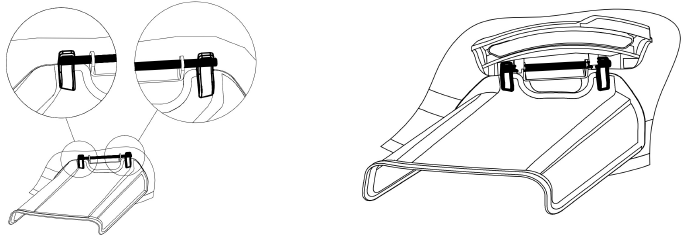

GEBRUIKEN ALS ZIJUITWERPING

U moet de mulchadapter monteren om de zijuitwerping te kunnen gebruiken.

1. Til aan de zijkant van de maaier de zijuitwerpingklep op.
2. Schuif twee haken van de zijuitwerpkanaal onder de scharnierpen op de zijuitwerpingklep. Laat de zijuitwerpingklep zakken.


Verwijder de zijuitwerpingklep nooit.

GEBRUIKEN ALS ACHTEROPVANGER

Om de grasopvangzak te gebruiken om het maaisel op te vangen terwijl u de maaier bedient.

1. Bevestig de grasopvangzak volgens de instructies in de voorbereiding van de grasmaaier. Het gras maaisel wordt automatisch in de zak opgevangen terwijl u de maaier bedient. Bedien de maaier totdat de grasopvangzak vol is.
2. Stop de motor volledig door de motor start/stop hendel los te laten. Zorg ervoor dat de motor volledig tot stilstand is gekomen.
3. Til de achteruitwerpklep op en trek de grasopvangzak omhoog en weg van de maaier om de grasopvangzak te verwijderen. Gooi het gras maaisel weg en plaats de grasopvangzak terug wanneer u klaar bent.

Als u een vreemd object raakt, stop dan de motor. Verwijder de bougiekabel, inspecteer de maaier grondig op schade en herstel de schade voordat u de maaier opnieuw start en bedient. Overmatige trillingen van de maaier tijdens het gebruik zijn een indicatie van schade. De maaier moet onmiddellijk worden geïnspecteerd en gerepareerd.

ONDERHOUD

Goed routineonderhoud van deze maaier verlengt de levensduur van de machine.
Neem altijd de veiligheidsregels in acht bij het uitvoeren van onderhoud.

De garantie op deze grasmaaier dekt geen items die zijn blootgesteld aan misbruik of nalatigheid door de gebruiker. Om de volledige waarde van de garantie te ontvangen, moet de gebruiker de grasmaaier onderhouden zoals hier wordt aangegeven.

Het wijzigen van het door de motor geregelde toerental maakt de motorgarantie ongeldig.
Alle afstellingen moeten minstens één keer per seizoen worden gecontroleerd.
Controleer regelmatig alle bevestigingsmiddelen en zorg ervoor dat deze goed vastzitten.

Stop altijd de motor, laat de motor afkoelen en koppel de bougiekabel los voordat u onderhoud aan uw machine uitvoert.

DEK ONDERHOUD

Het is belangrijk om de onderkant van het maaidek na gebruik schoon te maken om te voorkomen dat er grasresten of ander vuil zich ophoopt. Volg de onderstaande stappen voor de juiste reiniging.

1. Laat de motor draaien totdat hij zonder brandstof komt te zitten. Probeer geen brandstof uit de motor te gieten.
2. Koppel de bougiekabel los.
3. Kantel de maaier langzaam zodat deze op de behuizing rust.
4. Om olielekkage te voorkomen, kantelt u de maaier altijd zo dat het luchtfilter naar boven wijst.
5. Houd de maaier stevig vast en schraap en reinig de onderkant van het maaidek met een geschikt gereedschap.
6. Zet de maaier voorzichtig terug op zijn wielen op de grond.

Kantel de maaier nooit meer dan 90° in welke richting dan ook en laat de maaier niet lang gekanteld staan. Er kan olie in het bovenste deel van de motor lopen, waardoor een startprobleem ontstaat.

MAAIMES

Om een veilige werking te garanderen, laat u al het slijp-, balanceer- en montagewerk aan het mes uitvoeren door een erkend servicecentrum. Voor optimale resultaten raden we aan om het mes één keer per jaar te laten controleren.

Als het mes ondanks alle voorzichtigheid in contact komt met een obstakel, schakel dan onmiddellijk de motor uit en trek de bougiestekker eraf. Kantel de grasmaaier naar achteren en controleer het mes op beschadigingen. Houd altijd de kant met de luchtfilter naar boven gericht. Beschadigde of verbogen messen moeten worden vervangen. Buig een verbogen mes nooit recht. Werk nooit met verbogen of zwaar versleten messen, omdat dit trillingen veroorzaakt, wat verdere schade aan de maaier veroorzaakt.

Risico op letsel bij het werken met een beschadigd mes.

OLIE PEILEN

De oliecapaciteit van het motorcarter is 500 ml.
Controleer het oliepeil van de motor volgens het aanbevolen onderhoudsschema.
De grasmaaier moet voor elk gebruik worden gecontroleerd op het juiste oliepeil. Dit is een cruciale stap voor het correct starten van de motor.

Het oliepeil controleren:

1. Zorg ervoor dat de grasmaaier op een vlakke ondergrond staat.
2. Maak rond de olievuldop schoon. Verwijder de peilstok en veeg de peilstok af met een schone doek. Steek de peilstok in de olievulopening zonder deze vast te schroeven. Verwijder de peilstok om de oliemarkering te controleren. Voeg olie toe als de oliemarkering minder dan de helft van de peilstok bedekt.
3. Voeg langzaam meer olie toe en herhaal stap 2 totdat de oliemarkering de bovenkant van de peilstok bereikt. Vul het carter niet te vol.
4. Plaats de oliepeilstok terug.

OLIE VERVERSEN/BIJVULLEN

Ververs de olie volgens het aanbevolen onderhoudsschema. Ververs de olie als de motor warm is. Dit zorgt voor een volledige afvoer. Ververs de olie vaker bij gebruik onder zware belasting of bij hoge omgevingstemperaturen. Het is ook noodzakelijk om de olie uit het carter af te tappen als deze verontreinigd is met water of vuil. De oliecapaciteit van de motor is 500 ml. Voeg olie toe als het oliepeil laag is. Raadpleeg voor het juiste type en gewicht van de olie het gedeelte "GAS- EN OLIE BIJVULLEN" van het hoofdstuk "WERKING".

Om het carter met olie bij te vullen, volgt u deze stappen:

1. Zorg ervoor dat de grasmaaier op een vlakke ondergrond staat. Het kantelen van de grasmaaier om te helpen bij het vullen zorgt ervoor dat er olie in de motorruimten stroomt en schade veroorzaakt. Houd de grasmaaier waterpas!
2. Verwijder de peilstok uit de motor.
3. Voeg met behulp van een trechter of een geschikte dispenser de juiste hoeveelheid olie (500 ml) toe aan het carter.
4. Plaats de peilstok terug.

OPMERKING: Gooi gebruikte motorolie nooit in de vuilnisbak of in de afvoer. Bel een plaatselijk recyclingcentrum of een autogarage om de olie te laten afvoeren.

LUCHTFILTER ONDERHOUD

Routineonderhoud van het luchtfilter helpt een goede luchtstroom naar de carburateur te behouden. Controleer af en toe of het luchtfilter vrij is van overmatig vuil. Raadpleeg het aanbevolen onderhoudsschema. Voor details over het luchtfilter:

1. Open de luchtfilterdeksel.
2. Verwijder het sponsachtige element uit de behuizing.
3. Veeg het vuil van de binnenkant van de lege luchtfilterbehuizing.
4. Was het sponsachtige element in huishoudelijk reinigingsmiddel en warm water. Een kleine hoeveelheid olie in het element is normaal en noodzakelijk voor een goede werking van de motor.
5. Vervang indien nodig het papieren element.
6. Plaats het sponsachtige element terug in de luchtfilterbehuizing en plaats de deksel terug.

Het laten draaien van de motor met een vuil, beschadigd of ontbrekend luchtfilterelement zorgt ervoor dat de motor voortijdig verslijt.

BOUGIE ONDERHOUD

De bougie is belangrijk voor een goede werking van de motor. Een goede bougie moet intact zijn, vrij van afzettingen en correct afgesteld. Raadpleeg het aanbevolen onderhoudsschema. Om de bougie te inspecteren:

1. Verwijder de bougiedop. Pas op dat u de isolatie of de draad niet scheurt.
2. Schroef de bougie uit de motor met behulp van de meegeleverde bougiesleutel. Er is beperkte ruimte voor de sleutel om te draaien. Gebruik beide rijen gaten in de bougiesleutel om een hefboomwerking te krijgen om de bougie los te draaien.
3. Inspecteer de bougie visueel op scheuren of overmatige slijtage van de elektrode. Vervang indien nodig.
4. Meet de bougieafstand met een draadmeter. De opening moet 0,7 tot 0,8 mm (0,028-0,031 inch) zijn.
5. Als u de bougie hergebruikt, gebruik dan een draadborstel om vuil rond de bougiebasis te verwijderen en stel de bougie opnieuw af.
6. Schroef de bougie terug in het bougiegat met behulp van de bougiesleutel. Draai de bougie niet te vast. Aanbevolen aandraaien van de bougie is ½ tot ¾ van een slag nadat de bougiepakking contact maakt met het bougiegat. Plaats de bougiedop terug.

Onderhoudsschema

1. Vaker onderhoud uitvoeren bij gebruik in stoffige omgevingen.
2. Ververs de motorolie elke 25 uur bij gebruik onder zware belasting of bij hoge omgevingstemperaturen.

OPSLAG

Plaats nooit een soort van afdekking of dekzeil op de MAAIER terwijl deze nog heet is.

Als de MAAIER voor langere tijd (30 dagen of langer) wordt opgeslagen, tap dan de brandstoftank en de carburateurkom af.

Bij het opslaan van de maaier voor langere tijd:

1. Start de motor en laat hem draaien totdat de tank, de carburateurkom en de brandstofleiding volledig leeg zijn en de motor afslaat.
2. Ververs de olie na elk seizoen.
3. Verwijder de bougie. Gebruik een oliekannetje om de cilinder met ca. 2 ml olie te vullen. Trek langzaam aan het starterhandvat, waardoor de cilinderwand met olie wordt bedekt. Schroef de bougie terug.
4. Reinig de koelribben van de cilinder en de behuizing.
5. Zorg ervoor dat u de gehele uitrusting reinigt om de lak te beschermen.
6. Bewaar de uitrusting op een goed geventileerde plaats.

OPMERKING: DE BEPERKTE GARANTIE dekt geen schade aan het brandstofsysteem of problemen met de motorprestaties als gevolg van verwaarloosde opslagvoorbereiding.

PROBLEEMOPLOSSING

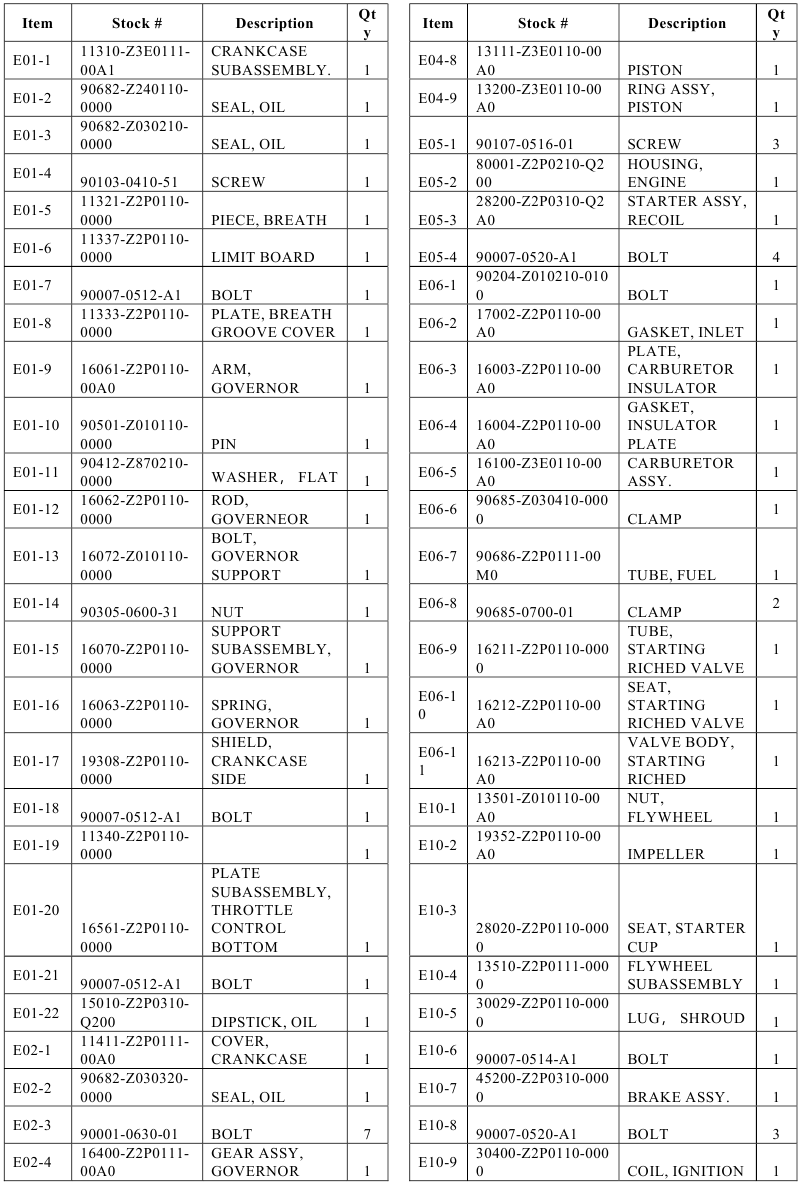

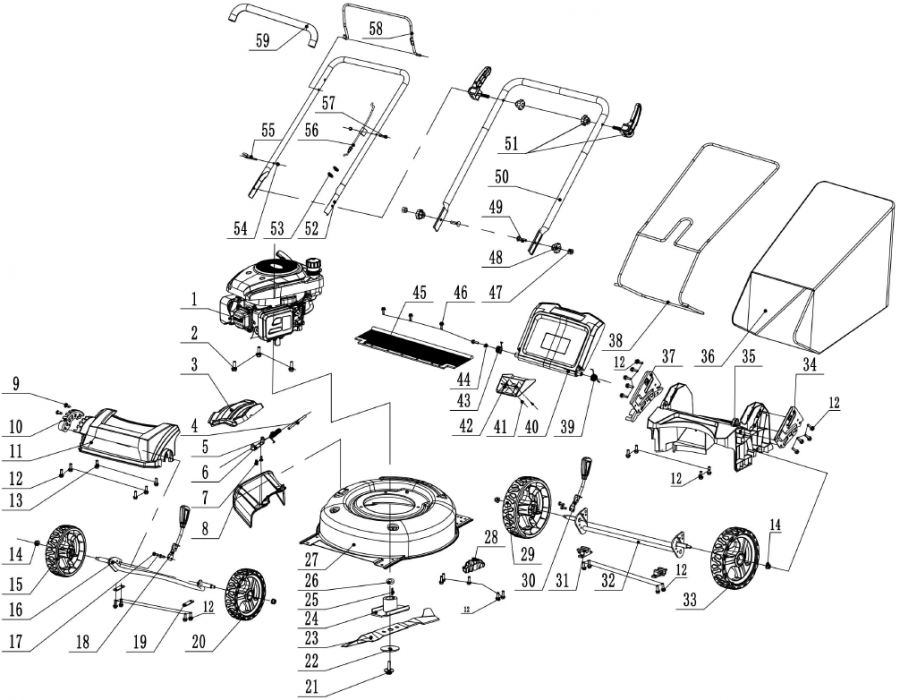

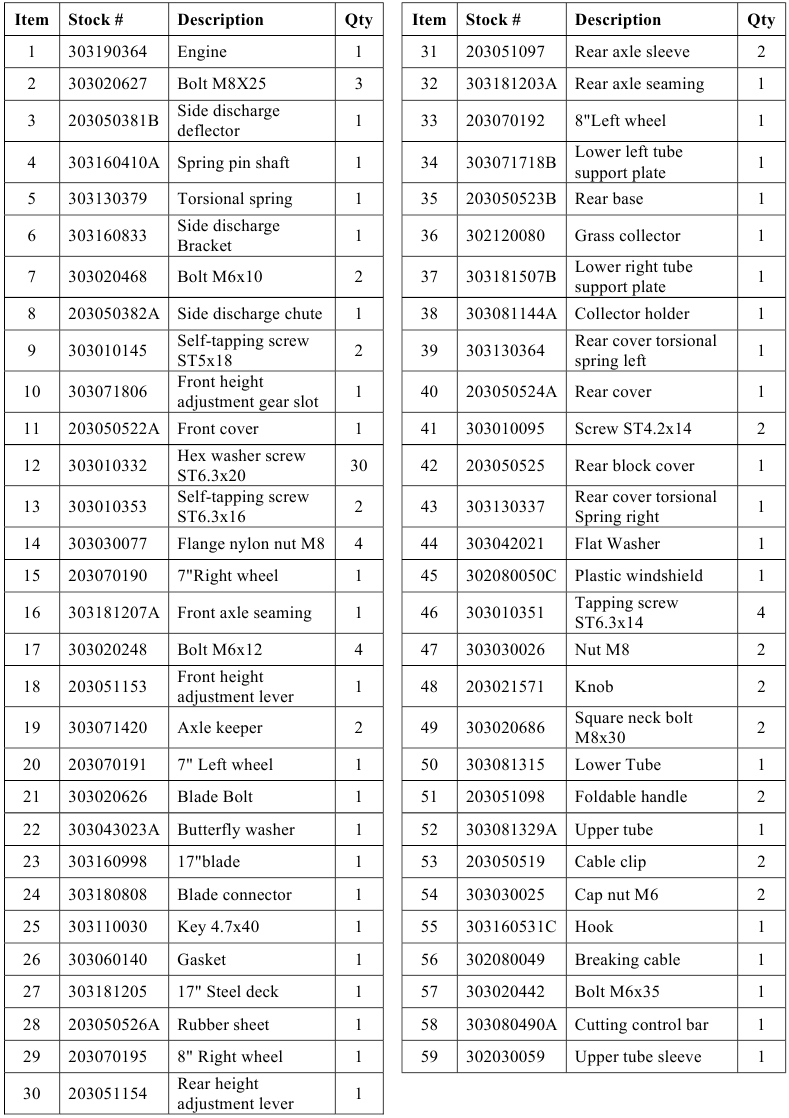

UITGEBREIDE WEERGAVE EN ONDERDELENLIJST

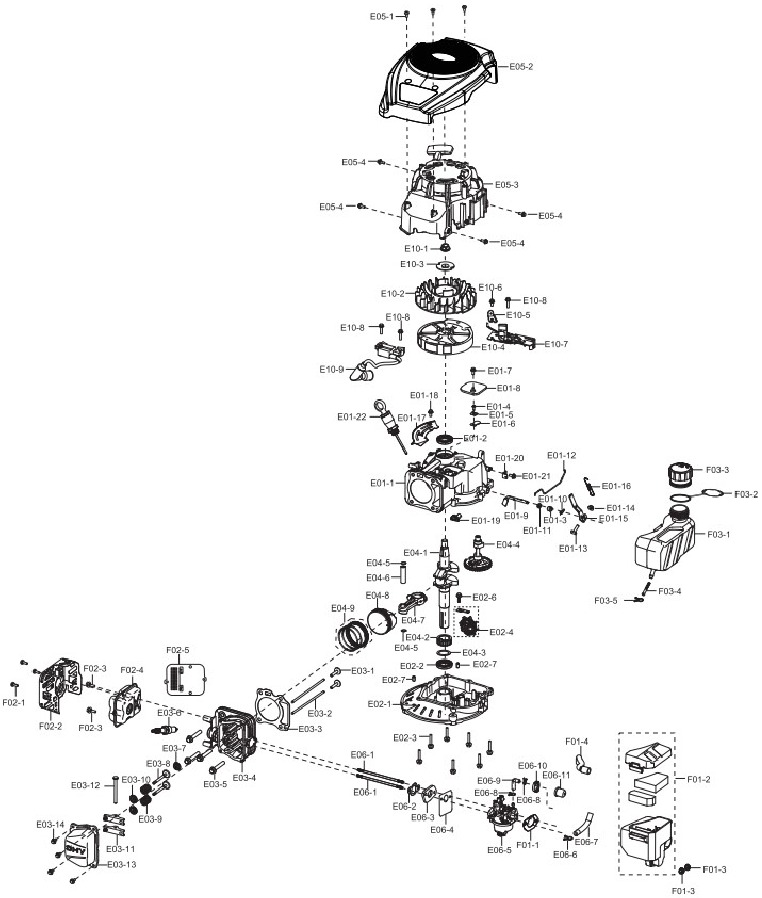

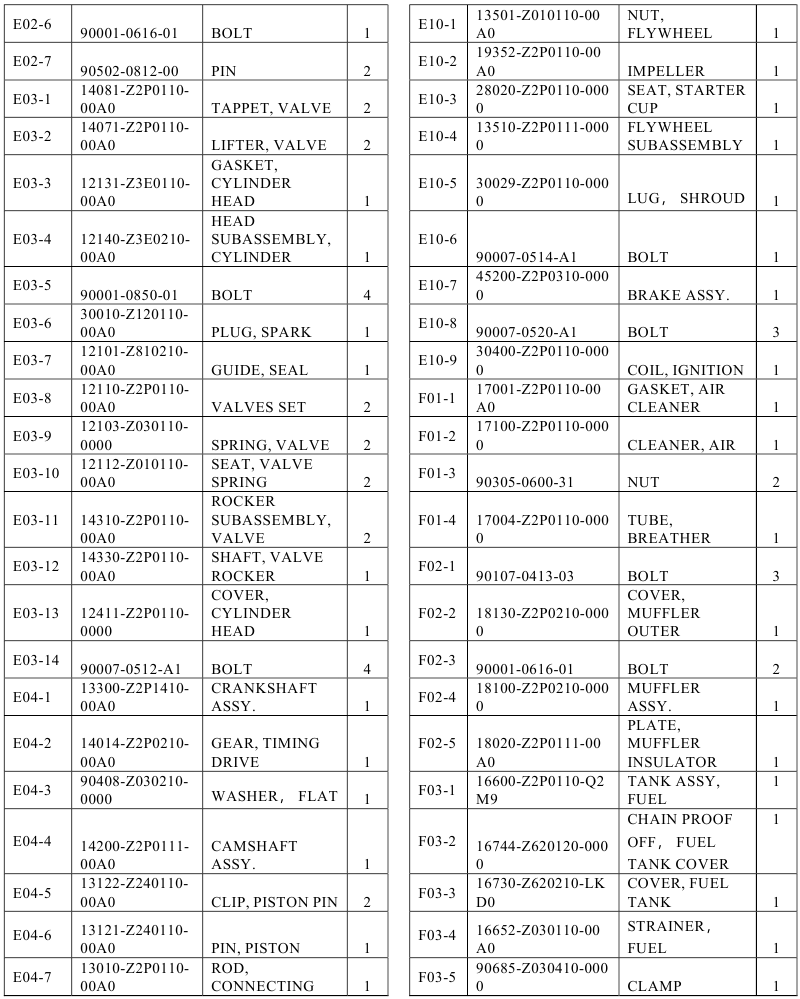

UITGEBREIDE WEERGAVE MOTOR EN ONDERDELENLIJST

DRIE JAAR BEPERKTE GARANTIE

Bel gratis naar: 1-872-314-0005 (ma-vr 9.00 - 17.00 uur EST)
E-mail: support@amerisuninc.com, support@powersmartusa.com

Heeft u vragen over het product of heeft u technische ondersteuning nodig? Neem gerust contact met ons op!
Website: www.powersmartusa.com
Gratis nummer: 1-872-314-0005 (ma-vr 9-5 EST)
E-mail: support@amerisuninc.com
support@powersmartusa.com

Website

Referenties

• PowerSmart USA | Geef uw slimme leven een boost met onze innovatieve elektrische buitenapparatuur

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PowerSmart V8617P - Handleiding grasmaaier op benzine

Beschikbare talen
