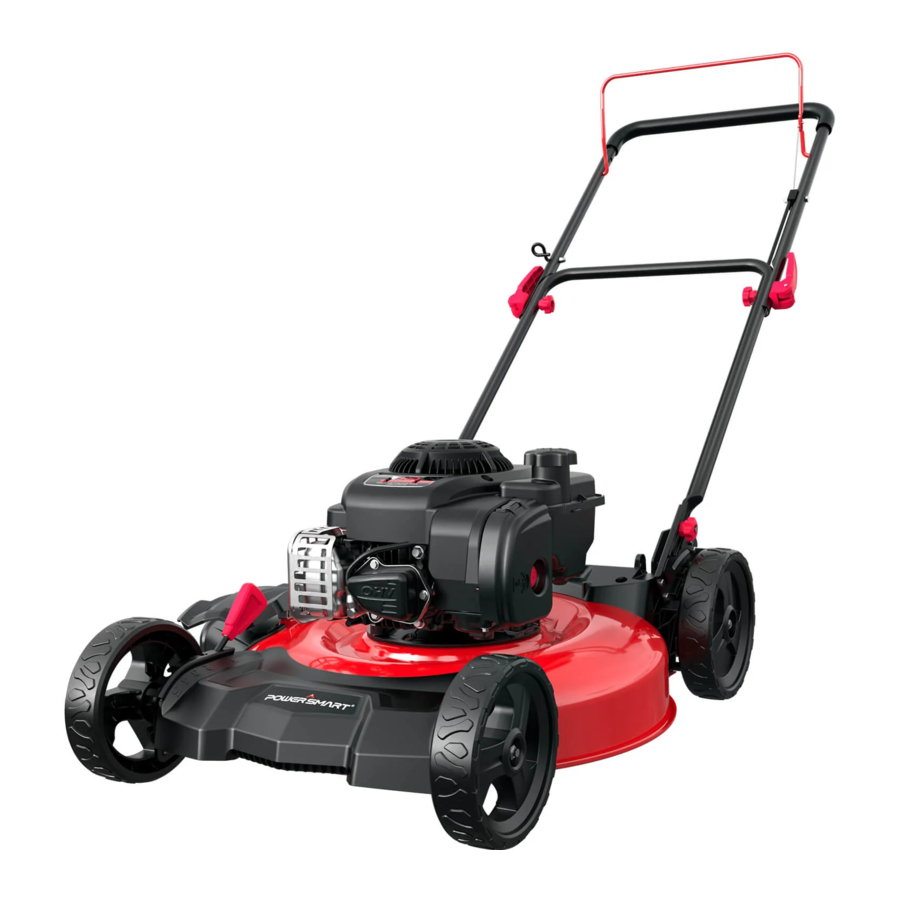

PowerSmart B8621C - Handleiding grasmaaier op benzine

TECHNISCHE GEGEVENS

VEILIGHEIDSINFORMATIE

Lees en volg alle waarschuwingen, voorzorgsmaatregelen en instructies op de grasmaaier en in deze gebruikershandleiding voordat u deze grasmaaier gaat gebruiken.
OPMERKING: De volgende veiligheidsinformatie is niet bedoeld om alle mogelijke omstandigheden en situaties te dekken die zich kunnen voordoen. Lees de volledige gebruikershandleiding voor veiligheids- en bedieningsinstructies. Het niet opvolgen van de instructies en veiligheidsinformatie kan leiden tot ernstig letsel of de dood.
Dit veiligheidswaarschuwingssymbool wordt gebruikt om veiligheidsinformatie te identificeren over gevaren die kunnen leiden tot persoonlijk letsel.
Een signaalwoord (GEVAAR, WAARSCHUWING of VOORZICHTIG) wordt gebruikt met het waarschuwingssymbool om de waarschijnlijkheid en de potentiële ernst van letsel aan te geven. Daarnaast kan een gevaarsymbool worden gebruikt om het type gevaar weer te geven.

geeft een gevaar aan dat, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

geeft een gevaar aan dat, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

geeft een gevaar aan dat, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
VOORZICHTIG, indien gebruikt zonder het waarschuwingssymbool, geeft een situatie aan die kan leiden tot schade aan de motor.

ALGEMENE VEILIGHEIDSPROCEDURES

Als u vragen heeft over de gevaren- en veiligheidsmededelingen in deze handleiding of op het product, bel dan (872) 314-0005 ma-vr 9-5 EST voordat u de motor gebruikt.

KOOLMONOXIDE
Het gebruik van een motor binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaat van de motor bevat koolmonoxide (CO). Dit is een giftig gas dat u niet kunt zien of ruiken. Als u de uitlaat van de motor kunt ruiken, ademt u CO in. Maar zelfs als u de uitlaat niet kunt ruiken, kunt u CO inademen.
Gebruik een motor NOOIT in huizen, garages, kruipruimtes of andere gedeeltelijk afgesloten ruimtes. In deze ruimtes kunnen dodelijke hoeveelheden koolmonoxide ontstaan. Het gebruik van een ventilator of het openen van ramen en/of deuren zal CO NIET goed afvoeren en evenmin voldoende verse lucht toevoeren. Gebruik een motor ALLEEN buiten en ver verwijderd van ramen, deuren en ventilatieopeningen. Deze openingen kunnen de uitlaat van de motor naar binnen trekken.
Zelfs als u een motor correct gebruikt, kan er CO in huis lekken. Gebruik ALTIJD een CO-alarm op batterijen of met batterijback-up in huis. Als u zich ziek, duizelig of zwak begint te voelen nadat de motor heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts. Mogelijk heeft u een koolmonoxidevergiftiging.

De uitlaat van dit product bevat chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

Deze motor kan zeer ontvlambare en explosieve benzinedampen uitstoten, die ernstige brandwonden of zelfs de dood kunnen veroorzaken als ze worden ontstoken. Een open vlam in de buurt kan tot een explosie leiden, zelfs als deze niet rechtstreeks in contact komt met benzine.

• Niet in de buurt van een open vlam gebruiken.
• Niet roken in de buurt van de motor.
• Altijd op een stevige, vlakke ondergrond werken.
• Schakel de motor altijd uit voordat u gaat tanken. Laat de motor minstens 2 minuten afkoelen voordat u de tankdop verwijdert. Draai de dop langzaam los om de druk in de tank te verminderen.
• Vul de brandstoftank niet te vol. Benzine kan uitzetten tijdens het gebruik. Vul de tank niet tot de bovenkant. Houd rekening met uitzetting.
• Controleer altijd op gemorste brandstof voordat u gaat werken.
• Maak de brandstoftank en de carburateurkom leeg voordat u de motor opslaat of vervoert.

Deze motor produceert warmte tijdens het draaien. De temperatuur in de buurt van de uitlaat kan hoger zijn dan 150 °F (65 °C).
Raak geen hete oppervlakken aan. Let op de waarschuwingsetiketten op de motor die de hete onderdelen van de machine identificeren. Laat de motor na gebruik afkoelen voordat u de motor of onderdelen van de motor aanraakt die tijdens het gebruik heet worden.
VOORZICHTIG: Misbruik van deze motor kan deze beschadigen of de levensduur verkorten.
Gebruik de motor alleen voor de beoogde doeleinden.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Deze machine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

1. Algemene bediening
   1. Lees, begrijp en volg de instructies en waarschuwingen in deze handleiding en op de machine, de motor en de hulpstukken.
   2. Laat alleen bestuurders die verantwoordelijk, opgeleid en vertrouwd zijn met de instructies en die fysiek in staat zijn om de machine te bedienen, de machine bedienen.
   3. Vervoer geen passagiers en houd omstanders op afstand.
   4. Bedien de machine niet onder invloed van alcohol of drugs.
   5. Volg de aanbevelingen van de fabrikant voor wielgewichten of contragewichten.
2. VOORBEREIDING VOOR DE BEDIENING
   1. Verwijder alle voorwerpen uit het werkgebied die door de machine kunnen worden weggeslingerd of die de werking van de machine kunnen belemmeren.
   2. Houd het werkgebied vrij van alle omstanders, vooral kleine kinderen. Stop de machine en het/de hulpstuk(ken) als er iemand het gebied betreedt.
   3. Gebruik de machine niet zonder de gehele grasopvangzak, de uitwerpschacht of andere veiligheidsvoorzieningen op hun plaats en in goede staat. Controleer regelmatig op tekenen van slijtage of beschadiging en vervang ze indien nodig.
   4. Draag de juiste persoonlijke beschermingsmiddelen, zoals een veiligheidsbril, gehoorbescherming en schoeisel.
3. BEDIENING
   1. Gebruik de motor alleen in goed geventileerde ruimtes. Uitlaatgassen bevatten koolmonoxide, een dodelijk gif.
   2. Bedien de machine alleen bij daglicht of goed kunstlicht.
   3. Vermijd gaten, sporen, hobbels, stenen of andere verborgen gevaren. Oneffen terrein kan de machine doen kantelen of ervoor zorgen dat de bestuurder zijn evenwicht verliest of uitglijdt.
   4. Steek uw handen of voeten niet in de buurt van draaiende onderdelen of onder de machine. Blijf te allen tijde uit de buurt van de uitwerpopening.
   5. Richt het uitgeworpen materiaal niet op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Het materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van oppervlakken met grind.
   6. Laat een draaiende machine niet onbeheerd achter. Parkeer altijd op een vlakke ondergrond, ontkoppel het hulpstuk, zet de parkeerrem vast en zet de motor uit.
   7. Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achterom voordat en tijdens het achteruitrijden.
4. SPECIFIEK VOOR KINDEREN
   1. Er kunnen tragische ongelukken gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en het maaien. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
   2. Houd kinderen uit het werkgebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bestuurder.
5. SPECIFIEK VOOR HELLINGEN
   Hellingen zijn een belangrijke factor bij ongevallen. Extra voorzichtigheid is geboden bij het werken op hellingen.
   1. Rijd op hellingen in de door de fabrikant aanbevolen richting. Wees voorzichtig bij het werken in de buurt van afgronden.
   2. Vermijd het maaien van nat gras. (Slechte grip kan een slip- en valpartij veroorzaken.)
   3. Gebruik de machine niet in omstandigheden waarin de tractie, besturing of stabiliteit in het geding is. De banden kunnen slippen, zelfs als de wielen tot stilstand zijn gekomen.
   4. Houd de machine altijd in de versnelling wanneer u hellingen afdaalt. Rijd niet ongeremd bergafwaarts.
   5. Vermijd starten en stoppen op hellingen. Vermijd het maken van plotselinge veranderingen in snelheid of richting. Maak bochten langzaam en geleidelijk.
   6. Wees extra voorzichtig bij het bedienen van de machine met een grasopvangzak of andere hulpstuk(ken). Ze kunnen de stabiliteit van de machine beïnvloeden.
6. SPECIFIEK VOOR BRAND EN BRANDSTOF
   1. Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
   2. Gebruik alleen een goedgekeurde brandstofcontainer.
   3. Verwijder de brandstofdop niet en vul geen brandstof bij terwijl de motor draait of warm is.
   4. Tank niet binnenshuis of in afgesloten ruimtes.
   5. Sla de machine of brandstofcontainer niet op en tank niet bij in de buurt van een open vlam, vonk of waakvlam, bijvoorbeeld op een waterverwarmer of ander apparaat.
   6. Als er brandstof is gemorst, probeer dan niet de motor te starten en vermijd het creëren van een ontstekingsbron totdat de brandstofdampen zijn verdwenen.
   7. Om brand te helpen voorkomen: houd de machine vrij van gras, bladeren of andere ophopingen van vuil; ruim olie- of brandstoflekkages op en verwijder eventueel met brandstof doordrenkt vuil; laat de machine afkoelen voordat u deze opbergt.
   8. Wees extra voorzichtig bij het hanteren van benzine en andere brandstoffen. Ze zijn ontvlambaar en de dampen zijn explosief.
7. TRANSPORT
   1. Gebruik opritten over de volledige breedte voor het laden en lossen van een machine voor transport.
8. ONDERHOUD
   1. Houd de machine in goede staat. Vervang versleten of beschadigde onderdelen.
   2. Wees voorzichtig bij het onderhouden van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of wijzig het/de mes(sen) niet.
   3. Machines met hydraulische pompen, slangen of motoren; en/of dieselinjectiesystemen:

      Vloeistof die onder druk ontsnapt, kan voldoende kracht hebben om de huid te penetreren en ernstig letsel te veroorzaken. Als er vloeistof in de huid wordt geïnjecteerd, zoek dan onmiddellijk medische hulp. Houd lichaam en handen uit de buurt van gaatjes of spuitmonden die vloeistof onder hoge druk uitstoten. Als er een lek optreedt, laat de machine dan onmiddellijk onderhouden door een opgeleide technicus.
   4. Koppel, indien aanwezig, de bougiekabel(s) los voordat u reparaties uitvoert.

INSTRUCTIES VOOR WAARSCHUWINGSETIKETTEN

Lees de handleiding zorgvuldig voor gebruik.

Gevaar - wegvliegende voorwerpen;
houd een veilige afstand tot de machine zolang de motor draait.

Open of verwijder de veiligheidsschermen niet terwijl de motor draait.

Besteed meer aandacht aan de handen en voeten van de bediener om letsel te voorkomen.

Open of verwijder de veiligheidsschermen niet terwijl de motor draait.

Brandstof is ontvlambaar, houd vuur uit de buurt.

Vul de brandstoftank nooit bij terwijl de motor draait.

Uitstoot van giftig gas, gebruik de maaier niet in een afgesloten ruimte of een slecht geventileerde ruimte.

Kijk achterom tijdens het achteruitrijden

Gevaar steile helling

Trek bij het repareren de bougiedop eraf en repareer deze volgens de bedieningshandleiding.

Hete oppervlakken

Draag tijdens het maaien een bril en oordopjes om de bediener te beschermen.

Houd omstanders op afstand.

Veiligheidsetiket op de grasmaaier:
HOUD HANDEN EN VOETEN UIT DE BUURT.

Houd de veiligheidssignalen duidelijk en zichtbaar op de apparatuur. Vervang de veiligheidssignalen als ze ontbreken of onleesbaar zijn.

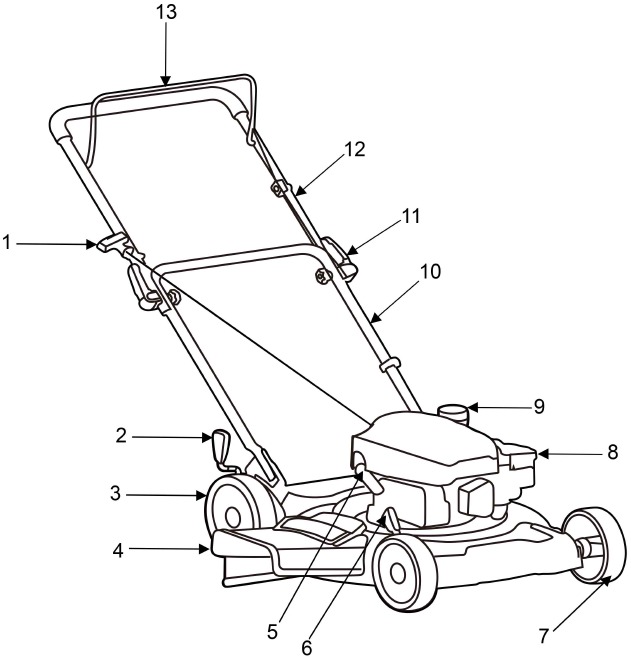

UW GRASMAAIER LEREN KENNEN

Gebruik de onderstaande afbeelding om u vertrouwd te maken met de locatie en functie van de onderdelen die uw grasmaaier bedienen.

1. Trekstartergreep
2. Verstelhendel snijhoogte
3. Achterwiel
4. Zijuitwerpschacht
5. Oliepeilstok
6. Verstelhendel snijhoogte
7. Voorwiel
8. Primerbol
9. Brandstoftankdop
10. Onderbuis
11. Opvouwbare handgreep
12. Bovenbuis
13. Motor start/stop bediening

VOORBEREIDING GRASMAAIER

In het volgende gedeelte worden de stappen beschreven die nodig zijn om de grasmaaier voor gebruik klaar te maken. Als u na het lezen van dit gedeelte niet zeker weet hoe u een van de stappen moet uitvoeren, bel dan (872) 314-0005 ma-vr 9-5 uur EST voor de klantenservice. Het niet correct uitvoeren van deze stappen kan de grasmaaier beschadigen of de levensduur verkorten.

UITPAKKEN

Pak de grasmaaier en alle onderdelen uit en vergelijk ze met de onderstaande lijst. Gooi de doos of de verpakking niet weg voordat de motor volledig is gemonteerd.

PAKLIJST
Zij-uitwerpopvang*1
Kabelklem*2
Gebruikershandleiding*1
10W-30 olie*1

ONDERSTE & BOVENSTE BUIS MONTEREN

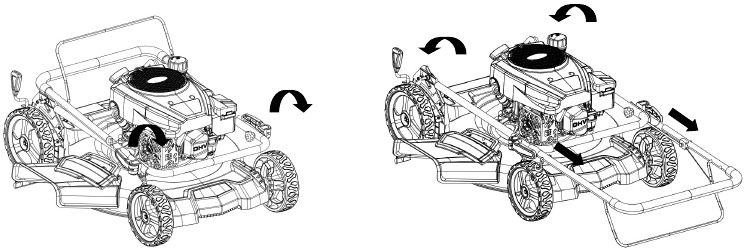

1. Haal de opgevouwen maaier uit de buitenste doos.
2. Vergrendel de inklapbare handgreep tussen de bovenste en onderste buis. Draai de onderste handgreep in een hoek die overeenkomt met de basis en draai de schroeven vast.

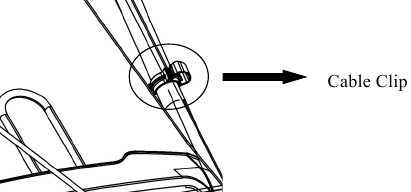

3. Vergrendel de kabel aan de onderste buis met behulp van een kabelklem.

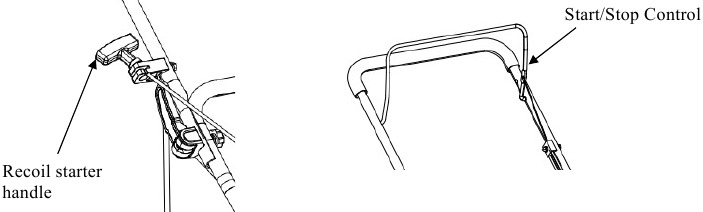

4. Steek de kabel van het terugslagstarthendel in de haak op de bovenste handgreep. U moet de start/stop-bediening inschakelen om het terugslagstarthendel los te maken.

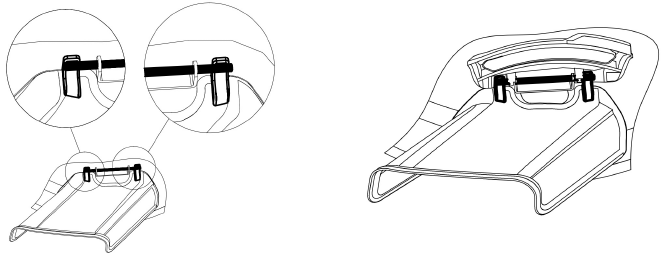

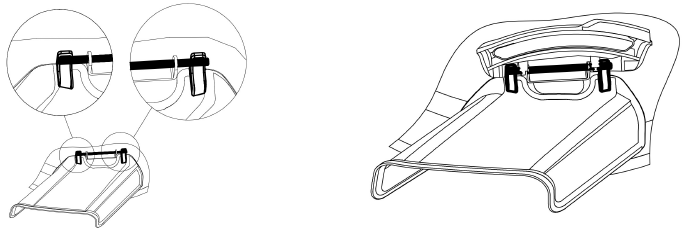

ZIJ-UITWERPOPSTUK

Om de maaier om te bouwen voor zijwaartse uitworp, is de grasvanger verwijderd en is de achterste uitwerpklep gesloten.

1. Til de veerbelaste uitwerpopvang aan de zijkant van de maaier op.
2. Schuif twee haken van het zij-uitwerpopstuk onder de scharnierpen en laat de veer op de zij-uitwerpopvang zakken.


Probeer nooit de permanent gemonteerde, veerbelaste zij-uitwerpopvang te verwijderen.

DE MAAIHOOGTE AANPASSEN

Maaiafstellingen mogen alleen worden uitgevoerd nadat de motor en de messen volledig tot stilstand zijn gekomen!
Het is altijd het beste om te beginnen met het maaien van uw gazon met een hogere dekhoogte om te voorkomen dat uw gazon kaal wordt.
De maaihoogte wordt aangepast met hendels aan de voor- en achterkant.
Bedien de verstelhendel en trek deze in de gewenste positie. Zorg ervoor dat de hendel in dezelfde positie vergrendelt.

WERKING

TANKEN VAN BENZINE EN OLIE

De motor wordt geleverd zonder olie of benzine. Zorg ervoor dat u olie en benzine toevoegt voordat u de motor start. De oliecapaciteit van het motorcarter is 15,8 fl. oz. Voor algemeen gebruik raden we 10W-30, 4-takt motorolie aan.

1. Voeg olie toe voordat u de maaier voor de eerste keer start.
2. Vul de motor met benzine zoals aangegeven.

Wees uiterst voorzichtig bij het omgaan met benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief. Tank de machine nooit binnenshuis of terwijl de motor heet is of draait. Doof alle sigaretten, sigaren, pijpen en andere mogelijke ontstekingsbronnen.

Motorolie

Motorolie is een belangrijke factor bij het bepalen van de prestaties van de motor. Gebruik geen motorolie met additieven of 2-takt benzinemotorolie, omdat deze onvoldoende smering bieden en de levensduur van de motor kunnen verkorten.
Controleer de motor terwijl deze op een vlakke ondergrond staat en is uitgeschakeld.
Aanbevolen motorolie: 10W-30
Aangezien de viscositeit varieert met regio's en temperaturen, wordt SF-klasse olie aanbevolen.

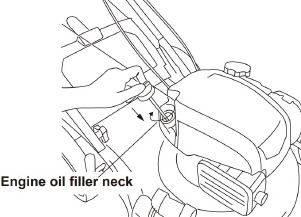

Controlemethode

1. Verwijder de peilstok en maak deze schoon.
2. Steek de peilstok terug in de olievulhals en draai hem vast.

3. Controleer het oliepeil: als het oliepeil te laag is, voeg dan de aanbevolen motorolie toe en zorg ervoor dat het oliepeil zich tussen het bovenste niveau (1) en het onderste niveau (2) bevindt.

4. Installeer de peilstok opnieuw en draai hem vast.

Benzine toevoegen

Verwijder de tankdop en controleer het brandstofniveau.
Als het niveau te laag is, tank dan de tank bij, vergeet niet om niet meer brandstof toe te voegen dan het bovenste brandstofniveau.

1. Benzine is extreem ontvlambaar en explosief onder bepaalde omstandigheden.
2. Tank in een goed geventileerde ruimte met de motor uitgeschakeld. Rook niet en laat geen vlammen of vonken toe in het gebied waar benzine wordt opgeslagen of waar de brandstoftank wordt bijgevuld.
3. Vul de brandstoftank niet te vol (er mag geen brandstof in de vulhals zitten). Nadat u hebt getankt, moet u ervoor zorgen dat de tankdop goed is teruggeplaatst.
4. Pas op dat u geen brandstof morst tijdens het tanken. Gemorste brandstof of brandstofdampen kunnen ontbranden. Als er brandstof is gemorst, zorg er dan voor dat het gebied droog is voordat u de motor start.
5. Vermijd herhaaldelijk of langdurig contact met de huid of het inademen van brandstofdampen. Buiten bereik van kinderen bewaren.

Gebruik verse (binnen 30 dagen na aankoop), loodvrije benzine met een minimum octaangetal van 87. Meng geen olie met benzine.
Om benzine toe te voegen, volgt u deze stappen:

1. Zorg ervoor dat de grasmaaier op een vlakke ondergrond staat.
2. Draai de tankdop los en zet deze opzij. OPMERKING: De tankdop kan vastzitten en moeilijk los te schroeven zijn.
3. Voeg langzaam loodvrije benzine toe aan de brandstoftank. Pas op dat u niet te veel vult. De inhoud van de brandstoftank is 0,21 gallon.
   OPMERKING: Vul de brandstoftank niet tot helemaal bovenaan. Benzine zet uit en loopt over tijdens gebruik, zelfs als de tankdop op zijn plaats zit.
4. Plaats de tankdop terug en veeg eventuele gemorste benzine schoon met een droge doek.

• Gebruik nooit een olie/benzinemengsel.
• Gebruik nooit oude benzine.
• Vermijd dat er vuil of water in de brandstoftank komt.
• Benzine kan in de tank verouderen en het starten bemoeilijken. Sla de grasmaaier nooit voor langere tijd op met brandstof in de tank of de carburateur.

MOTOR START/STOP BEDIENING

Deze grasmaaier is uitgerust met een motor start/stop bediening om onbedoeld starten te voorkomen en een veilige werking te garanderen. Door deze hendel los te laten, wordt het mes snel gestopt in geval van gevaar. De hendel moet worden bediend voordat de grasmaaier wordt gestart. Wanneer de motor start/stop hendel wordt losgelaten, moet deze terugkeren naar zijn oorspronkelijke positie.

Voordat u begint met maaien, moet u dit proces een paar keer doorlopen om ervoor te zorgen dat de hendel en de bedieningskabels goed werken. Herhaal de test een paar keer nadat de motor is gestart. Wanneer de motor start/stop bediening wordt losgelaten, moet de motor binnen enkele seconden stoppen. Neem anders contact op met de klantenservice.

Het mes begint te draaien zodra de motor is gestart.

DE MOTOR STARTEN

Om de motor te starten, voert u de volgende stappen uit:

1. Controleer het olie- en brandstofniveau.
2. Voor een koude start drukt u de primerknop een tot drie keer lichtjes in. Trek voor een warme start direct aan het terugslagstarthendel.
3. Schakel de motor Start/Stop bediening in en trek tegelijkertijd aan de terugslagstarter. Trek langzaam aan het terugslagstarthendel totdat u een lichte weerstand voelt en trek vervolgens snel om de motor te starten.
4. Laat het snoer voorzichtig terug in de terugslagstarter glijden. Laat het snoer nooit terugklikken.
5. Als de motor niet start, herhaalt u stap 3.

OPMERKING: Raadpleeg na herhaalde mislukte pogingen om de motor te starten de gids voor probleemoplossing voordat u het opnieuw probeert. Als de problemen aanhouden, neem dan contact op met de klantenservice.
OPMERKING: Laat de startgreep niet tegen de motor terugklikken. Laat hem voorzichtig terugkeren om schade aan de starter te voorkomen.

DE MOTOR STOPPEN

Laat de motor start/stop bediening los om de motor te stoppen.

MAAIEN

Het motorgas op uw maaier is vooraf ingesteld om jarenlang optimale opvang- en mulchprestaties te leveren.
Gebruik alleen een scherp mes dat in goede staat verkeert. Dit voorkomt dat de grassprieten gerafeld raken en het gazon geel wordt.
Maai in rechte lijnen voor een mooie, strakke look. De zwaden moeten elkaar een paar centimeter overlappen om strepen te voorkomen.
Het is belangrijk om de onderkant van het maaidek schoon te houden en grasophoping te verwijderen. Deze ophoping vermindert de mulchkwaliteit.
Maai altijd langs hellingen (niet op en neer). U kunt voorkomen dat de grasmaaier naar beneden glijdt door een positie in een hoek naar boven aan te houden. Selecteer de maaihoogte op basis van de lengte van het gras. Maai indien nodig een aantal keren zodat u nooit meer dan 2 inch gras in één keer maait.
Schakel de motor uit voordat u controles aan het mes uitvoert. Houd er rekening mee dat het mes nog enkele seconden blijft draaien nadat de motor is uitgeschakeld. Probeer nooit het mes handmatig te stoppen. Controleer regelmatig of het mes goed vastzit, in goede staat verkeert en scherp is. Als het tegendeel het geval is, slijp het mes dan of vervang het. In het geval dat het mes een object raakt, schakelt u de grasmaaier onmiddellijk uit en wacht u tot het mes volledig tot stilstand is gekomen. Inspecteer vervolgens de staat van het mes en de mesbevestiging. Vervang alle onderdelen die beschadigd zijn.

GEBRUIKEN ALS ZIJ-UITWORP

U moet de achterklep sluiten met een mulchadapter om de zij-uitworp te kunnen gebruiken.

1. Til aan de zijkant van de maaier de zij-uitwerpopvang op.
2. Schuif twee haken van de zij-uitwerpopvang onder de scharnierpen op de zij-uitwerpopvang. Laat de zij-uitwerpopvang zakken.


Verwijder de zij-uitwerpopvang nooit.

ONDERHOUD

Goed routineonderhoud van deze maaier helpt de levensduur van de machine te verlengen.
Neem altijd de veiligheidsregels in acht bij het uitvoeren van onderhoud.
De garantie op deze grasmaaier dekt geen zaken die te wijten zijn aan misbruik of nalatigheid door de gebruiker.
Om de volledige waarde van de garantie te ontvangen, moet de gebruiker de grasmaaier onderhouden zoals hier beschreven.
Het wijzigen van het door de motor geregelde toerental maakt de motorgarantie ongeldig.
Alle afstellingen moeten minstens één keer per seizoen worden gecontroleerd.
Controleer regelmatig alle bevestigingsmiddelen en zorg ervoor dat ze vast zitten.

Stop altijd de motor, laat de motor afkoelen en koppel de bougiekabel los voordat u onderhoud aan uw machine uitvoert.

DEKONDERHOUD

Het is belangrijk om de onderkant van het maaidek na gebruik schoon te maken om te voorkomen dat er grasresten of ander vuil zich ophopen. Volg de onderstaande stappen voor de juiste reiniging.

1. Laat de motor draaien totdat deze zonder brandstof komt te zitten. Probeer geen brandstof uit de motor te gieten.
2. Koppel de bougiekabel los.
3. Kantel de maaier langzaam zodat deze op de behuizing rust.
4. Om olievlekken te voorkomen, kantelt u de maaier altijd zo dat het luchtfilter naar boven wijst.
5. Houd de maaier stevig vast en schraap en reinig de onderkant van het dek met een geschikt hulpmiddel.
6. Zet de maaier voorzichtig terug op zijn wielen op de grond.

Kantel de maaier nooit meer dan 90° in welke richting dan ook en laat de maaier niet lange tijd gekanteld staan. Er kan olie in het bovenste deel van de motor lopen, wat een startprobleem kan veroorzaken.

MAAIMES

Om een veilige werking te garanderen, laat u al het slijp-, balanceer- en montagewerk aan het mes uitvoeren door een erkend servicecentrum. Om optimale resultaten te bereiken, raden we aan om het mes één keer per jaar te laten controleren.
Als het mes ondanks alle voorzichtigheid toch in contact komt met een obstakel, schakel dan onmiddellijk de motor uit en trek de bougieconnector los. Kantel de grasmaaier naar achteren en controleer het mes op schade. Houd altijd de kant met de luchtfilter naar boven gericht. Beschadigde of verbogen messen moeten worden vervangen. Maak een verbogen mes nooit recht. Werk nooit met verbogen of zwaar versleten messen, omdat dit trillingen veroorzaakt, wat verdere schade aan de maaier veroorzaakt.

Risico op letsel bij het werken met een beschadigd mes.

DE OLIE CONTROLEREN

De oliecapaciteit van het motorcarter is 15,8 fl. oz.
Controleer het oliepeil van de motor volgens het aanbevolen onderhoudsschema.
De grasmaaier moet voor elk gebruik worden gecontroleerd op het juiste oliepeil. Dit is een cruciale stap voor het correct starten van de motor.

Om het oliepeil te controleren:

1. Verwijder de peilstok en maak deze schoon.
2. Steek de peilstok terug in de olievulhals en draai deze vast.
3. Controleer het oliepeil: Als het oliepeil te laag is, voeg dan de aanbevolen motorolie toe en zorg ervoor dat het oliepeil zich tussen het bovenste en onderste niveau bevindt.
4. Plaats de peilstok terug en draai deze vast.

OLIE VERVERSEN/BIJVULLEN

Ververs de olie volgens het aanbevolen onderhoudsschema. Ververs de olie als de motor warm is. Dit zorgt voor een volledige afvoer. Ververs de olie vaker bij gebruik onder zware belasting of bij hoge omgevingstemperaturen. Het is ook noodzakelijk om de olie uit het carter te verwijderen als deze is verontreinigd met water of vuil. De oliecapaciteit van de motor is 15,8 fl.oz. Vul olie bij als het oliepeil laag is. Raadpleeg het gedeelte "TANKEN MET GAS EN OLIE" van het hoofdstuk "WERKING" voor het juiste type en gewicht van de olie.

Volg deze stappen om het carter met olie bij te vullen:

1. Zorg ervoor dat de grasmaaier op een vlakke ondergrond staat. Het kantelen van de grasmaaier om het vullen te vergemakkelijken, zorgt ervoor dat er olie in de motorruimtes stroomt en schade veroorzaakt. Houd de grasmaaier waterpas!
2. Verwijder de peilstok uit de motor.
3. Voeg met behulp van een trechter of een geschikte dispenser de juiste hoeveelheid olie (15,8 fl.oz) toe aan het carter.
4. Plaats de peilstok terug.

OPMERKING: Gooi gebruikte motorolie nooit bij het afval of in de afvoer. Bel een lokaal recyclingcentrum of een autogarage om de olie af te voeren.

LUCHTFITERONDERHOUD

Routinematig onderhoud van de luchtfilter helpt om een goede luchtstroom naar de carburateur te behouden. Controleer af en toe of de luchtfilter vrij is van overmatig vuil. Raadpleeg het aanbevolen onderhoudsschema. Voor details over de luchtfilter:

1. Open het deksel van de luchtfilter.
2. Verwijder het sponsachtige element uit de behuizing.
3. Veeg het vuil uit de binnenkant van de lege luchtfilterbehuizing.
4. Was het sponsachtige element in huishoudelijk reinigingsmiddel en warm water. Een kleine hoeveelheid olie in het element is normaal en noodzakelijk voor een goede werking van de motor.
5. Vervang indien nodig het papieren element.
6. Plaats het sponsachtige element terug in de luchtfilterbehuizing en plaats het deksel terug.

LET OP: het laten draaien van de motor met een vuil, beschadigd of ontbrekend luchtfilterelement zorgt ervoor dat de motor voortijdig slijt.

BOUGIEONDERHOUD

De bougie is belangrijk voor een goede werking van de motor. Een goede bougie moet intact zijn, vrij van afzettingen en de juiste opening hebben. Raadpleeg het aanbevolen onderhoudsschema. Om de bougie te inspecteren:

1. Verwijder de bougiedop. Pas op dat u de isolatie of de draad niet scheurt.
2. Draai de bougie uit de motor met behulp van de meegeleverde bougiesleutel. Er is beperkte ruimte voor de sleutel om te draaien. Gebruik beide rijen gaten in de bougiesleutel om de bougie los te draaien.
3. Controleer de bougie visueel op scheuren of overmatige elektrodeslijtage. Vervang indien nodig.
4. Meet de bougieopening met een draadmeter. De opening moet 0,02-0,03 inch zijn.
5. Als u de bougie hergebruikt, gebruik dan een staalborstel om vuil van de bougievloer te verwijderen en stel de bougie opnieuw in.
6. Schroef de bougie terug in het bougiegat met behulp van de bougiesleutel. Draai de bougie niet te vast. Het aanbevolen aandraaimoment van de bougie is ½ tot ¾ van een slag nadat de bougiepakking contact maakt met het bougiegat. Plaats de bougiedop terug.

ONDERHOUDSSCHEMA

1. Vaker onderhoud uitvoeren bij gebruik in stoffige omgevingen.
2. Ververs de motorolie om de 25 uur bij gebruik onder zware belasting of bij hoge buitentemperaturen.

OPSLAG

Plaats nooit een soort opslaghoes of zeil op de MAAIER terwijl deze nog heet is.
Als de MAAIER voor langere tijd (30 dagen of langer) wordt opgeslagen, laat dan de brandstoftank en de carburateurleeglopen.
Bij het opslaan van de maaier voor langere tijd:

1. Start de motor en laat hem draaien totdat de tank, de carburateur en de brandstofleiding volledig leeg zijn en de motor afslaat.
2. Ververs de olie na elk seizoen.
3. Verwijder de bougie. Gebruik een oliekannetje om de cilinder met ca. 2 ml olie te vullen. Trek de starthendel langzaam terug, waardoor de cilinderwand met olie wordt overspoeld. Schroef de bougie terug.
4. Reinig de koelribben van de cilinder en de behuizing.
5. Zorg ervoor dat u de hele machine reinigt om de lak te beschermen.
6. Bewaar de machine op een goed geventileerde plaats.

OPMERKING: DE BEPERKTE GARANTIE dekt geen schade aan het brandstofsysteem of problemen met de motorprestaties als gevolg van verwaarloosde opslagvoorbereiding.

PROBLEEMOPLOSSING

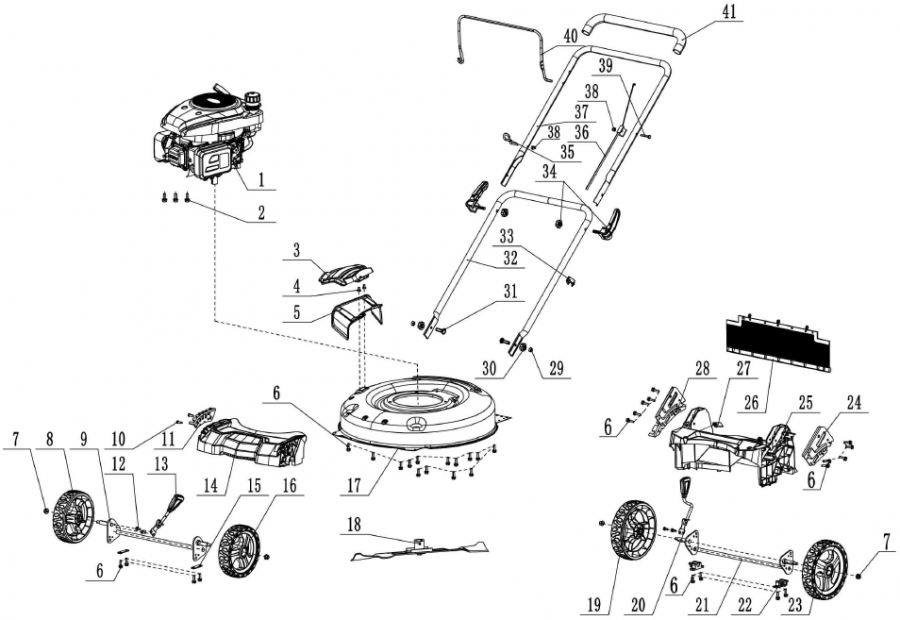

ONTPLOFTE TEKENING EN ONDERDELENLIJST

KENNISGEVING MET BETREKKING TOT EMISSIE
Motoren die gecertificeerd zijn om te voldoen aan de U.S. EPA-emissievoorschriften voor SORE (Small Off Road Equipment), zijn gecertificeerd om te werken op gewone loodvrije benzine en kunnen de volgende emissiecontrolesystemen bevatten: (EM) Motoraanpassingen en (TWC) driewegkatalysator (indien aanwezig).

VRAGEN? PROBLEMEN?
Neem contact op met onze klantenservice met vragen en/of opmerkingen, hetzij per e-mail: support@amerisuninc.com, of gratis op (872) 314-0005. We zijn bereikbaar van maandag t/m vrijdag van 9.00 tot 17.00 uur EST om eventuele problemen op te lossen.

Gratis nummer: 1-872-314-0005 (ma-vr 9-5 EST)
E-mail:
support@amerisuninc.com
support@powersmartusa.com
Website: www.powersmartusa.com

Referenties

• PowerSmart USA | Geef uw slimme leven energie met onze innovatieve buitenapparatuur

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PowerSmart B8621C - Handleiding grasmaaier op benzine

Beschikbare talen
