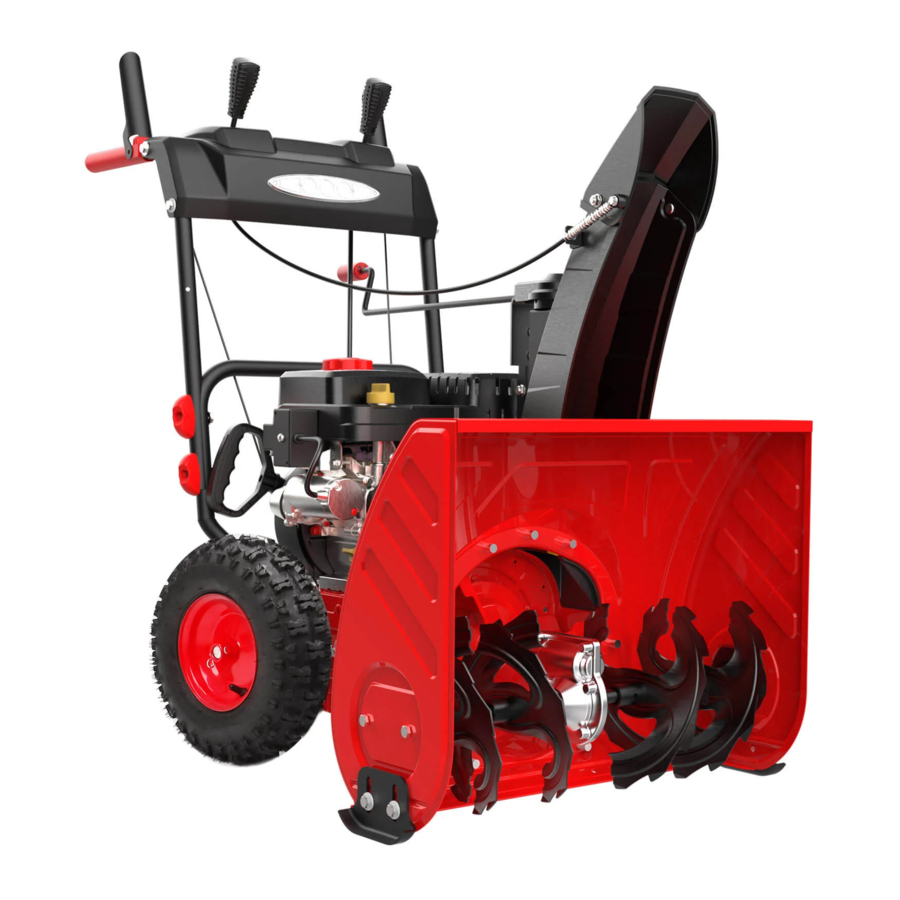

PowerSmart DB7109A (PSSAM24) - Handleiding sneeuwblazer

TECHNISCHE GEGEVENS

61 cm (24 inch) tweetraps sneeuwruimer met elektrische start

VEILIGHEIDSINFORMATIE

Houd deze handleiding beschikbaar voor alle gebruikers gedurende de gehele levensduur van het product.

Deze handleiding bevat speciale berichten om de aandacht te vestigen op mogelijke veiligheidsproblemen, productschade en nuttige bedienings- en onderhoudsinformatie. Lees alle informatie zorgvuldig door om letsel en schade aan de machine te voorkomen.

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u probeert deze machine te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel.

Deze machine is gebouwd om te worden bediend volgens de veilige bedieningspraktijken in deze handleiding. Zoals bij elk type stroomapparatuur kan onachtzaamheid of een fout van de bediener leiden tot ernstig letsel. Deze machine is in staat om vingers, handen, tenen en voeten te amputeren en vreemde voorwerpen te gooien. Het niet in acht nemen van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of zelfs een dodelijk ongeval.
Het is uw verantwoordelijkheid om het gebruik van deze machine te beperken tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.

DRAAIENDE ONDERDELEN! Gebruik alleen een reinigingsgereedschap om verstoppingen te verhelpen. NOOIT uw handen gebruiken.

Richt de uitworp NOOIT op personen of eigendommen die gewond of beschadigd kunnen raken door weggeworpen voorwerpen.

Houd mensen uit de buurt van de unit tijdens het gebruik. Houd kinderen uit de buurt van het werkgebied en onder toezicht van een verantwoordelijke volwassene.

OPLEIDING

Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u probeert te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik.

• Maak uzelf vertrouwd met alle bedieningselementen en hun juiste werking. Weet hoe u de machine moet stoppen en ze snel kunt uitschakelen.
• Sta kinderen jonger dan 14 jaar nooit toe deze machine te bedienen. Kinderen van 14 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de machine lezen en begrijpen en onder toezicht staan van een volwassene.
• Sta "niet-opgeleid" volwassen personeel nooit toe deze machine te bedienen zonder de juiste instructies.
• Weggeworpen voorwerpen kunnen ernstig persoonlijk letsel veroorzaken. Plan en breng uw sneeuwruimpatroon in kaart om te voorkomen dat materiaal naar wegen, omstanders en dergelijke wordt uitgeworpen.
• Houd omstanders, huisdieren en kinderen op minstens 23 meter afstand van de machine terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.
• Wees voorzichtig om uitglijden of vallen te voorkomen, vooral bij het achteruitrijden.

VOORBEREIDING

Inspecteer grondig het gebied waar de apparatuur zal worden gebruikt. Verwijder alle deurmatten, kranten, sleeën, planken, draden, takken en andere vreemde voorwerpen die gevaarlijk kunnen zijn en het vijzelsysteem kunnen beschadigen.

• Draag altijd een veiligheidsbril of oogbeschermers tijdens het gebruik en tijdens het uitvoeren van een afstelling of reparatie om uw ogen te beschermen, aangezien weggeworpen voorwerpen kunnen afketsen en ernstig oogletsel kunnen veroorzaken.
• Gebruik de machine niet zonder adequate, winterse bovenkleding te dragen. Draag geen sieraden, lange sjaals of andere losse kleding die verstrikt kan raken in bewegende onderdelen, en draag schoeisel dat de grip op gladde oppervlakken verbetert.
• Gebruik een geaard "dradig" verlengsnoer en stopcontact voor alle machines met elektrische startmotoren.
• Stel de glijschoen- en/of behuizingshoogte in om grind- of steenslagoppervlakken vrij te maken.
• Ontkoppel alle bedieningshendels voordat u de motor start.
• Probeer nooit aanpassingen te maken terwijl de motor draait, behalve waar specifiek aanbevolen in de handleiding.
• Laat de motor en machine zich aanpassen aan de buitentemperatuur voordat u begint met het ruimen van sneeuw.

PERSOONLIJKE VEILIGHEID

• Motoruitlaatgassen en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.
• Lees, begrijp en volg alle instructies op uw sneeuwruimeenheid en in deze handleiding voordat u probeert uw machine te monteren en te bedienen.
• Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik. Als vervangende onderdelen nodig zijn, raadpleeg dan de panelen, uitwerppijp, frame en behuizingsdiagrammen en onderdelenlijsten.
• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van uw sneeuwruimeenheid.
• Gebruik uw sneeuwruimeenheid niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van de sneeuwruimer kan leiden tot ernstig lichamelijk letsel.
• LAAT UW DRAAIENDE SNEEUWRUIMER NOOIT ONBEHEERD ACHTER. Zet de motor uit!
• Verlaat uw sneeuwruimeenheid niet totdat deze volledig tot stilstand is gekomen.
• Wees voorzichtig met obstakels onder uw voeten of achter u wanneer u achteruit stapt om vallen te voorkomen.

ONDERHOUD

• Stop de motor voordat u aanpassingen maakt. Controleer op verkeerde uitlijning, breuk of vastlopen van bewegende onderdelen en andere omstandigheden die de werking kunnen beïnvloeden.
• Laat de sneeuwruimeenheid, indien beschadigd, onderhouden door een erkend servicecentrum dat uitsluitend gespecificeerde, gefabriceerde vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van de sneeuwruimeenheid behouden blijft.

VEILIG OMGAAN MET BENZINE

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het hanteren van benzine. Benzine is uiterst ontvlambaar en de dampen zijn explosief. Er kan ernstig persoonlijk letsel optreden wanneer benzine op uzelf of uw kleding wordt gemorst, die kan ontbranden, dus was uw huid en verschoon onmiddellijk uw kleding.

• Gebruik alleen een goedgekeurde benzinecontainer.
• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Vul de motor van de sneeuwruimeenheid nooit binnenshuis bij.
• Verwijder nooit de tankdop en vul nooit brandstof bij terwijl de motor heet is of draait.
• Laat de motor minstens twee minuten afkoelen voordat u tankt.
• Vul de brandstoftank nooit te vol.
• Plaats de benzinedop terug en draai deze goed vast.
• Als er benzine is gemorst, veeg deze dan van de motor en de apparatuur. Verplaats de machine naar een ander gebied. Wacht 5 minuten voordat u de motor start.
• Bewaar de machine of brandstofcontainer nooit binnen waar er open vuur, vonken of een controlelampje is (bijv. verwarming, waterverwarming, ruimteverwarming, wasdroger enz.).
• Laat de machine minstens 5 minuten afkoelen voordat u deze opbergt.
• Vul containers nooit in een voertuig of op een vrachtwagen- of aanhangerbed met een plastic voering. Plaats containers altijd op de grond, uit de buurt van uw voertuig, voordat u ze vult.
• Verwijder indien mogelijk benzine-aangedreven apparatuur van de vrachtwagen of aanhanger en vul deze bij op de grond.
• Als dit niet mogelijk is, tank dergelijke apparatuur dan bij op een aanhanger met een draagbare container, in plaats van via een benzinepomp.
• Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen mondstukvergrendeling.

WERKING

• Houd uw handen en voeten uit de buurt van draaiende delen, in de behuizing van de vijzelwaaier of in de afvoergoot. Contact met de draaiende delen kan leiden tot amputatie van handen en voeten.
• De bedieningshendel van de vijzel (waaier) is een veiligheidsvoorziening. Omzeil de werking ervan nooit. Dit maakt de machine onveilig en kan leiden tot persoonlijk letsel.
• De bedieningshendels moeten gemakkelijk in beide richtingen werken en automatisch terugkeren naar de uitgeschakelde (verticale) positie wanneer ze worden losgelaten.
• Gebruik de machine nooit met een ontbrekende of beschadigde afvoergoot. Houd alle veiligheidsvoorzieningen op hun plaats en werkend.
• Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos en dodelijk gas.
• Gebruik de machine niet onder invloed van alcohol of drugs.
• De uitlaat en de motor worden heet en kunnen brandwonden veroorzaken. Niet aanraken. Houd kinderen uit de buurt.
• Wees uiterst voorzichtig bij het werken op of over grindoppervlakken. Let op voor verborgen gevaren of verkeer.
• Wees voorzichtig bij het veranderen van richting en bij het werken op hellingen.
• Plan uw sneeuwruimpatroon om te voorkomen dat sneeuw wordt uitgeworpen in de richting van ramen, muren, auto's enz., waardoor mogelijke schade aan eigendommen of persoonlijk letsel veroorzaakt door terugkaatsend puin wordt vermeden.
• Richt de uitworp nooit op kinderen, omstanders en huisdieren en laat niemand voor de machine staan.
• Overbelast de machine niet door te proberen sneeuw te ruimen met een te hoge snelheid....
  Vergeet niet! Een langzame en gestage werking is het beste om te voorkomen dat sneeuw te snel wordt voortgestuwd.
• Gebruik deze machine nooit zonder goed zicht of licht. Zorg altijd voor een goede basis en houd de handgrepen stevig vast. Loop, ren nooit.
• Schakel de stroom naar het vijzelsysteem (vijzel/waaier) uit door de vijzelbediening (hendel) los te laten tijdens het transport of wanneer de machine niet in gebruik is.
• Gebruik de machine nooit met hoge transportsnelheden op gladde oppervlakken. Kijk naar beneden en achteren en wees voorzichtig bij het achteruitrijden.
• Als de machine abnormaal begint te trillen, stop dan de motor, koppel de bougiekabel los en aard deze tegen de motor. Inspecteer grondig op schade. Repareer eventuele schade voordat u start en werkt.
• Schakel alle (aandrijf- en vijzel) bedieningshendels uit en stop de motor voordat u de bedieningspositie (achter de handgrepen) verlaat.
• Wacht tot de vijzel/waaier volledig tot stilstand is gekomen voordat u de afvoergoot ontstopt, aanpassingen of inspecties uitvoert.
• Steek nooit uw hand in de uitwerp- of collectoropeningen. Gebruik altijd het meegeleverde reinigingsgereedschap om de uitwerpopening te ontstoppen. Ontstop de afvoergoot niet terwijl de motor draait. Schakel de motor uit en blijf achter de handgrepen totdat alle bewegende delen tot stilstand zijn gekomen voordat u gaat ontstoppen.
• Gebruik alleen hulpstukken en accessoires die zijn goedgekeurd door de fabrikant (bijv. wielgewichten, sneeuwkettingen, cabines enz.).
• Trek bij het starten van de motor langzaam aan het koord totdat er weerstand wordt gevoeld, trek vervolgens snel. Snel intrekken van het startkoord (terugslag) trekt de hand en arm sneller naar de motor toe dan u kunt loslaten. Botbreuken, fracturen, blauwe plekken of verstuikingen kunnen het gevolg zijn.
• Als er situaties ontstaan die niet in deze handleiding worden behandeld, wees dan voorzichtig en neem contact op met de klantenservice voor hulp.

ONDERHOUD & OPSLAG

• Knoei nooit met veiligheidsvoorzieningen. Controleer regelmatig of ze goed werken. Raadpleeg de onderhouds- en afstelsecties van de handleiding.
• Voordat u de machine reinigt, repareert of inspecteert, schakelt u alle bedieningshendels uit en stopt u de motor.
• Wacht tot de vijzelwaaier volledig tot stilstand is gekomen. Koppel de bougiekabel los om onbedoeld starten te voorkomen.
• Controleer bouten en schroeven op de juiste stevigheid (ELKE KEER vóór en na gebruik), aangezien motortrillingen ervoor kunnen zorgen dat de hardware losraakt... overweeg om een Loc-Tite product te gebruiken om de hardware vast te zetten. Dit proces houdt de machine in veilige staat. Inspecteer de machine ook visueel op eventuele schade.
• Controleer of de vijzelversnellingsbak, die zich tussen uw rechter- en linkervijzelbladen bevindt, voldoende smeermiddel in de behuizing heeft. De vul- en aftappluggen (bouten) van de versnellingsbak zijn de enige "verticale" pluggen (bouten) op de versnellingsbak wanneer deze in de staande positie wordt bekeken. De bovenste plug (bout) wordt gebruikt om te vullen... de onderste plug (bout) is om af te tappen. Verwijder gewoon de bovenste plug (bout) om het smeermiddel te controleren, aangezien deze zich binnenin moet bevinden. Om af te tappen, verwijdert u eenvoudig de onderste plug (bout).
• Wijzig de instelling van de motortoerentalregelaar niet en verhoog het motortoerental niet. De toerentalregelaar regelt het maximale veilige bedrijfstoerental van de motor.
• Sneeuwruimer vijzelriemen, schraapbladen, schuifpennen en glijschoenen zijn onderhevig aan slijtage en schade, daarom wordt verwacht dat de eigenaar de persoonlijke verantwoordelijkheid neemt voor het onderhoud (verwijderen en installeren) van deze items.
• Voor uw veiligheid dient u regelmatig alle onderdelen te controleren en alleen te vervangen door onderdelen van de originele fabrikant (OEM). Het gebruik van onderdelen die niet voldoen aan de specificaties van de originele apparatuur kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen.
• Controleer de bedieningshendels (handgrepen) en kabels (aandrijving en vijzel) periodiek om te controleren of ze goed inschakelen en uitschakelen en stel ze indien nodig af. Raadpleeg het afstelgedeelte in deze gebruikershandleiding voor instructies.
• Onderhoud of vervang veiligheids- en instructielabels indien nodig.
• Neem de juiste wetten en voorschriften voor de verwijdering van gas, olie, enz. in acht om het milieu te beschermen.
• Laat de machine voor opslag een paar minuten draaien om sneeuw uit de machine te verwijderen en te voorkomen dat de vijzelwaaier vastvriest en veeg de unit volledig schoon, terwijl u deze inspecteert op bevroren onderdelen.
• Bewaar de machine of de brandstofcontainer nooit binnen waar een open vlam, vonk of waakvlam is, zoals een boiler, verwarming, wasdroger enz.
• Raadpleeg altijd de gebruikershandleiding voor de juiste instructies voor opslag buiten het seizoen. Er is een YouTube-video beschikbaar die dit proces illustreert: https://www.youtube.com/watch?v=X4KYcFEfeY4
• Controleer de brandstofleiding, tank, dop en fittingen regelmatig op scheuren of lekken. Vervang indien nodig.
• Start de motor niet met de bougie verwijderd.
• Laat de machine jaarlijks inspecteren door een erkende servicedealer om ervoor te zorgen dat alle mechanische en veiligheidssystemen goed werken en niet overmatig zijn versleten*. Als u dit niet doet, kan dit leiden tot ongevallen, verwondingen of de dood.

*Houd er rekening mee dat een jaarlijkse inspectie niet onder het garantieprogramma valt... alleen REPARATIEservice.

REINIGING

1. Om uw sneeuwruimer schoon te maken, gebruikt u alleen een vochtige doek en een mild reinigingsmiddel op de oppervlakken. Zorg ervoor dat er nooit zeep of water in de werkende mechanismen van uw sneeuwruimer komt. Niet reinigen met water. Water bevriest door de lage temperatuur en beschadigt de machine.
2. Maak de sneeuwruimer schoon van sneeuw en ijs voordat u deze opbergt of vervoert. Zorg ervoor dat u de unit vastzet tijdens het transport.
3. Inspecteer de sneeuwruimer zorgvuldig op versleten, losse of beschadigde onderdelen. Controleer de verbindingen en schroeven en draai ze indien nodig vast.

DE MOTOR NIET AANPASSEN

Om ernstig letsel of de dood te voorkomen, mag u de motor op geen enkele manier aanpassen. Knoeien met de gouverneurinstelling kan leiden tot een weggelopen motor en ervoor zorgen dat deze met onveilige snelheden werkt. Nooit knoeien met de fabrieksinstelling van de motorgouverneur.

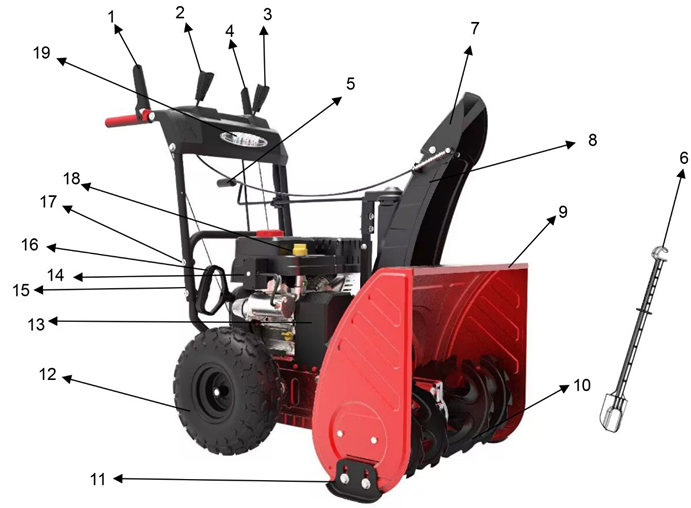

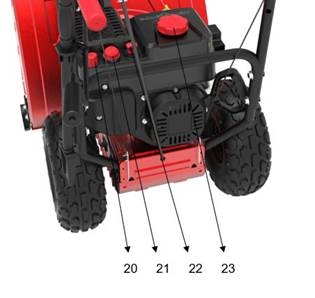

UW SNEEUWFREES LEREN KENNEN

Gebruik de onderstaande afbeeldingen om vertrouwd te raken met de locaties en functies van de verschillende componenten en bedieningselementen van deze sneeuwfrees.

1. Drive Control Lever
2. Chute Deflector Control
3. Drive Speed/Gear Control
4. Auger Control Lever
5. Chute Rotation Handle
6. Clean Out Tool
7. Discharge Chute Deflector
8. Discharge Chute
9. Auger Housing
10. Auger Blade
11. Skid Shoe
12. Tire
13. Belt Cover
14. Electric Start Button
15. Lower Handle
16. Recoil Start Handle
17. Handle Nut
18. Oil Dipstick
19. Light

20. Choke Lever
21. Primer Bulb
22. Switch Key
23. Fuel Tank Cap

Drive Control Lever
De Drive Control Handle bevindt zich aan de rechterkant van de bovenste handgreep en wordt gebruikt om de aandrijfwielen in en uit te schakelen. Knijp de Drive Control Handle tegen de bovenste handgreep om de wielen in te schakelen; loslaten om uit te schakelen.

Drive Speed/Gear Control
De Speed/Gear Control bevindt zich links van het paneel en wordt gebruikt om de aandrijfsnelheid en rijrichting in te stellen. Het kan in een van de acht posities worden geplaatst (zes vooruit en twee achteruit versnellingsinstellingen)

Auger Control Lever
De Auger Control Handle bevindt zich aan de linkerkant van de bovenste handgreep en wordt gebruikt om de vijzels in en uit te schakelen. Knijp in de Auger Control Handle om de vijzels in te schakelen; loslaten om de vijzels uit te schakelen.

Chute Rotation Handle
Om de sneeuwafvoerrichting aan te passen, draait u de hendel met de klok mee of tegen de klok in.... moet 180 graden draaien.

Skid Shoe
Plaats de schoenen op basis van de oppervlaktecondities. Stel naar boven bij voor harde sneeuw. Stel naar beneden bij bij het werken op grind- of steenslagoppervlakken.

Auger Blade and Impeller
Wanneer ingeschakeld, draaien de vijzelbladen om sneeuw te snijden en deze in de vijzel-/waaierbehuizing te leiden om via de uitwerpkoker te worden afgevoerd.

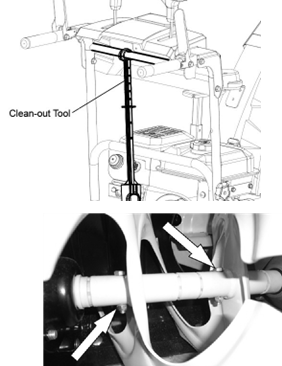

Clean-out Tool
De kokerreinigingstool wordt gebruikt om de kokerconstructie en kokeropening te reinigen wanneer sneeuw en ijs vast komen te zitten.

Gebruik nooit uw handen om een verstopte kokerconstructie te verwijderen. Schakel de motor uit en blijf achter de handgrepen staan totdat alle bewegende delen tot stilstand zijn gekomen voordat u de verstopping verwijdert.

LED Light
Deze functie bevindt zich aan de voorkant van het paneel en biedt extra licht voor meer zichtbaarheid.

SNEEUWFREES VOORBEREIDEN

OLIE BIJVULLEN

De sneeuwfrees wordt zonder olie verzonden. De gebruiker moet de juiste hoeveelheid olie bijvullen voordat de sneeuwfrees voor de eerste keer wordt gebruikt. De oliecapaciteit van het motorcarter is 600 ml. Voor algemeen gebruik raden we 5W-30 viertaktmotorolie aan.

AANBEVELINGEN MOTOROLIE

Selecteer reinigingsolie van goede kwaliteit met de serviceclassificaties SJ, SL of SM van het American Petroleum Institute (API) (synthetische oliën kunnen worden gebruikt). Gebruik de ASE-viscositeitsklasse van olie uit de volgende tabel die overeenkomt met de verwachte starttemperatuur vóór de volgende olieverversing.

Volg deze stappen om olie toe te voegen:

1. Zorg ervoor dat de sneeuwfrees op een vlakke ondergrond staat. Als u de sneeuwfrees kantelt om het vullen te vergemakkelijken, stroomt er olie in de motorruimten, wat schade kan veroorzaken. Houd de sneeuwfrees waterpas!
2. Verwijder de peilstok van de motor.

3. Voeg langzaam olie toe om te voorkomen dat de unit overloopt.
4. Om het oliepeil te controleren, veegt u de peilstok schoon met een schone doek. Steek de peilstok in de olievulopening zonder deze erin te schroeven. Verwijder de peilstok om de oliemarkering te controleren.
5. Voeg langzaam meer olie toe en herhaal stap 4 totdat de oliemarkering de bovenkant van de peilstok bereikt. Vul het carter niet te vol.
6. Controleer op olielekken. Draai de peilstok stevig vast.

BENZINE BIJVULLEN

Gebruik verse (binnen 30 dagen na aankoop), loodvrije benzine met een octaangetal van minimaal 87. Meng geen olie met benzine.

Volg deze stappen om benzine toe te voegen:

1. Zorg ervoor dat de sneeuwfrees op een vlakke ondergrond staat.
2. Draai de brandstoftankdop los en zet deze opzij. OPMERKING: De brandstofdop kan strak zitten en moeilijk los te schroeven zijn.
3. Voeg langzaam loodvrije benzine toe aan de brandstoftank. Wees voorzichtig om niet te veel te vullen. De inhoud van de brandstoftank is 1,9 liter. OPMERKING: Vul de brandstoftank niet helemaal tot aan de bovenkant. Benzine zet uit en loopt over tijdens gebruik, zelfs met de brandstofdop op zijn plaats.
4. Plaats de brandstofdop terug en veeg eventueel gemorste benzine schoon met een droge doek.

• Gebruik nooit een olie/benzinemengsel.
• Gebruik nooit oude benzine.
• Vermijd dat er vuil of water in de brandstoftank komt.
• Benzine kan verouderen in de tank en het starten bemoeilijken. Bewaar de sneeuwfrees nooit langere tijd met brandstof in de tank of carburateur.

OPMERKING: Na het voltooien van de bovenstaande voorbereiding is de motor klaar om te worden gestart.

Houd het werkgebied vrij van vreemde voorwerpen die door de vijzel en/of waaierbladen kunnen worden weggeslingerd. Voer een grondige inspectie van het gebied uit, aangezien sommige objecten mogelijk aan het zicht worden onttrokken door omringende sneeuw. Als de sneeuwfrees tijdens gebruik een obstakel raakt of een vreemd voorwerp oppakt, stop de sneeuwfrees dan onmiddellijk, verwijder het obstakel en inspecteer het op schade. Repareer of vervang beschadigde onderdelen voordat u uw sneeuwfrees opnieuw start en gebruikt.

• Houd kinderen, huisdieren en omstanders uit de buurt van het werkgebied. Houd er rekening mee dat het normale geluid van de sneeuwfrees wanneer deze is ingeschakeld, het moeilijk kan maken om naderende mensen te horen.
• Start uw ruimpad door sneeuw in een heen en weer gaande beweging te gooien. Om in de tegenovergestelde richting te ruimen, stopt u uw sneeuwfrees en draait u deze op zijn wielen om naar de tegenovergestelde richting te wijzen. Zorg ervoor dat de ruimpaden elkaar overlappen.
• Bepaal de richting van de wind. Beweeg indien mogelijk in dezelfde richting als de wind, zodat de sneeuw niet tegen de wind in wordt geworpen, terug in uw gezicht en op het zojuist vrijgemaakte pad.

GEBRUIK UW HANDEN NIET OM DE UITWORPPIJP TE DEBLOKKEREN. Stop de motor voordat u vuil verwijdert. Gebruik het meegeleverde reinigingsgereedschap om de uitwerppijp te deblokkeren. Loop niet voor uw draaiende sneeuwfrees. Richt de afgevoerde sneeuw niet op omstanders.

• Breng geen extra kunstmatige belasting aan op de motor, aangezien dit de motor kan beschadigen.
• Sommige onderdelen van uw sneeuwfrees kunnen bevriezen onder extreme temperatuuromstandigheden. Probeer uw sneeuwfrees niet te gebruiken met bevroren onderdelen. Als de onderdelen bevriezen terwijl uw sneeuwfrees in gebruik is, stop dan de unit en inspecteer deze op bevroren onderdelen. Laat alle onderdelen ontdooien voordat u uw sneeuwfrees opnieuw start en gebruikt. Forceer nooit onderdelen of bedieningselementen die bevroren zijn. Gebruik nooit een open vlam om bevroren onderdelen te ontdooien.

Inspectie vóór gebruik

Controleer het volgende voordat u uw sneeuwfrees voor de eerste keer gebruikt:

• Heeft u alle installatie- en bedieningsprocedures voor de motor gelezen en gevolgd zoals beschreven?
• Is de motor gevuld met olie en benzine tot het juiste niveau?
• Zijn alle sneeuwfreescomponenten correct bevestigd en gemonteerd?
• Zijn er kapotte of beschadigde onderdelen?
• Zijn alle bevestigingsmiddelen stevig vastgedraaid?
• Zijn de banden opgepompt tot de juiste spanning?

LET OP: Als u niet zeker bent over de montage of de staat van een van uw sneeuwfreesonderdelen, neem dan contact op met onze klantenservice op (800)791 9458.

BEDIENINGSELEMENTEN VIJZEL EN AANDRIJVING

1. Om de vijzel (bladen) in te schakelen, drukt u de vijzelbedieningshendel (linkerhandgreep) omlaag.
2. Om de aandrijving in te schakelen, drukt u de aandrijfbedieningshendel (rechterhandgreep) omlaag. De machine moet gaan bewegen in de richting en snelheid voor de respectieve instelling op de snelheids-/versnellingsbediening.

Wanneer u klaar bent met het ruimen van een sneeuwpad, laat u de vijzelbedieningshendel (handgreep) en de aandrijfbedieningshendel (handgreep) los. Let op: Laat de vijzel- en aandrijfbedieningshendel (handgrepen) los (ontkoppel) voordat u de aandrijfsnelheidsregeling aanpast. Verander NOOIT de aandrijf-/versnellingssnelheid terwijl uw sneeuwfrees in beweging is, omdat dit het aandrijfmechanisme beschadigt en de garantie ongeldig maakt.

AANDRIJFSNELHEID/VERSNELLINGSBEDIENING

Verplaats de aandrijfsnelheidsregeling naar de gewenste snelheid. Er zijn acht (8) instellingen: zes (6) voorwaartse snelheden en twee (2) achterwaartse snelheden. 1 is de langzaamste voorwaartse snelheid en 6 is de snelste voorwaartse snelheid. R1 is de langzaamste achterwaartse snelheid en R2 is de snelste achterwaartse snelheid.

Opmerking: Er is geen neutrale aandrijfstand, aangezien de aandrijfbedieningshendel moet worden ingeschakeld voor beweging. Neutraal wordt bereikt wanneer de aandrijfbedieningshendel is uitgeschakeld.

UITWORPRICHTING UITWORPPIJP AANPASSEN

Richt de sneeuwuitwerppijp nooit op de bediener, omstanders, voertuigen of nabijgelegen ramen. Afgevoerde sneeuw en vreemde voorwerpen die per ongeluk door de sneeuwfrees worden opgepikt, kunnen ernstige schade en ernstig lichamelijk letsel veroorzaken. Richt de uitwerppijp altijd in de tegenovergestelde richting van potentiële gevaren. De uitwerppijp kan 180° worden aangepast door aan de rotatiehendel van de uitwerppijp te draaien. Draai de rotatiehendel van de uitwerppijp met de klok mee om de uitwerppijp naar rechts te bewegen; tegen de klok in om de uitwerppijp naar links te bewegen.

AFSTELLEN SLEEPVOETEN

Door de sleepvoeten af te stellen, wordt de hoogte boven de grond ingesteld waarop de vijzelschaafplaat werkt. Voor het ruimen van sneeuw van beton, asfalt en andere gladde oppervlakken, stelt u de vijzelschaafplaat zo in dat de onderkant van de plaat zich net boven de grond bevindt.

Voor het ruimen van sneeuw van grind, aarde en andere ruwe oppervlakken stelt u de vijzelschaafplaat iets boven de grond in om te voorkomen dat er vuil en grind in de vijzel terechtkomen.

De optimale hoogte van de plaat is afhankelijk van het type oppervlak dat wordt geruimd. Oppervlakken met grover grind of stenen vereisen een hogere schaafplaatafstelling.

1. Verplaats de sneeuwfrees naar een stevige, gladde en vlakke ondergrond.
2. Plaats een afstandsplaat op de grond onder de vijzelschaafplaat tussen de sleepvoeten. De dikte van de plaat moet gelijk zijn aan de hoogte boven de grond waarop u de vijzelschaafplaat wilt verhogen. De sleepvoeten mogen de plaat niet raken.

Met de twee moeren losgemaakt, laat u de sleepvoet naar de grond glijden en draait u de moeren vast om de sleepvoet vast te zetten.

UW SNEEUWFREES BEDIENEN

DE MOTOR HANDMATIG STARTEN

Voer de volgende stappen uit om de motor handmatig te starten:

1. Controleer het olie- en brandstofniveau.
2. Zet de chokehendel in de stand "CLOSE" (GESLOTEN).
3. Zorg ervoor dat de contactsleutel is ingestoken.
4. Druk 3 keer op de primerknop.
5. Trek langzaam aan de handgreep van de terugslagstarter totdat er een lichte weerstand wordt gevoeld en trek vervolgens snel om de motor te starten. Laat het snoer voorzichtig teruglopen in de terugslagstarter. Laat het snoer nooit terugslaan.
6. Als de motor niet start, herhaalt u stap 4.
   OPMERKING: Raadpleeg de gids voor probleemoplossing na herhaalde mislukte pogingen om de motor te starten voordat u het opnieuw probeert. Als de problemen aanhouden, neem dan contact op met de klantenservice.
7. Zodra de motor is gestart, zet u de chokehendel langzaam helemaal terug in de stand "OPEN" (OPEN).
8. Laat de motor enkele minuten draaien voordat u sneeuw gaat ruimen. Hierdoor kan de motor zijn snelheid en temperatuur stabiliseren.

DE MOTOR ELEKTRISCH STARTEN

Voer de volgende stappen uit om de motor te starten met behulp van de elektrische startfunctie:

1. Controleer het olie- en brandstofniveau.
2. Zet de chokehendel in de stand "CLOSE" (GESLOTEN).
3. Zorg ervoor dat de contactsleutel is ingestoken.
4. Druk 3 keer op de primerknop.
5. Steek de stekker van het netsnoer in de startmotor.
6. Druk 2-3 seconden op de startknop of totdat de motor start.
   OPMERKING: Als de motor na 2-3 seconden niet start, laat u de startknop los.
7. Als de motor niet start, wacht u 10 seconden en herhaalt u stap 6.
   OPMERKING: Raadpleeg de gids voor probleemoplossing na herhaalde pogingen om de motor te starten voordat u het opnieuw probeert. Als de problemen aanhouden, neem dan contact op met de klantenservice.
8. Zodra de motor is gestart. Zet de chokehendel langzaam helemaal in de stand "OPEN" (OPEN). Laat de motor enkele minuten draaien voordat u sneeuw gaat ruimen.

SNEEUW RUIMEN

Start de motor zodra uw sneeuwfrees enkele minuten buiten heeft gedraaid, hij is nu klaar voor gebruik. Zorg ervoor dat het pad voor uw sneeuwfrees vrij is van mensen, dieren, voorwerpen en alle andere obstakels, behalve sneeuw.

Stel de uitwerppijp in op de gewenste richting.

Draai de draaihendel van de uitwerppijp met de klok mee of tegen de klok in totdat de gewenste positie is bereikt.

Richt de uitwerppijp nooit op mensen of dieren. Hoewel sneeuw onschuldig lijkt, kan het stenen of ander vuil bevatten die ernstig letsel kunnen veroorzaken wanneer ze door de uitwerppijp worden geslingerd.

1. Schakel de bedieningshendel (hendel) van de vijzel in/druk erop om de vijzels en de waaier te laten draaien.
2. Stel de gewenste richting en snelheid in met behulp van de bedieningshendel voor snelheid/versnelling.
3. Schakel de bedieningshendel (hendel) van de aandrijving in/druk erop en leid de sneeuwfrees in de te ruimen sneeuw.

LET OP: Wijzig NOOIT de posities van snelheid/versnelling terwijl de bedieningshendel (hendel) van de aandrijving is ingeschakeld. Schakel de bedieningshendel van de aandrijving UIT VOORDAT u de snelheid of richting wijzigt. Als de sneeuw dieper is dan de hoogte van de vijzel, verwijder deze dan in meerdere stappen met smallere banen. Maak meerdere passages met de vijzel waarbij de geruimde gebieden elkaar overlappen en verminder de voorwaartse snelheid.

Voor de beste ruimefficiëntie ruimt u de sneeuw voordat deze smelt, opnieuw bevriest en hard wordt. Harde en natte sneeuw kan erg moeilijk te ruimen zijn.

Het ruimen van natte, zware sneeuw kan een uitdaging zijn, afhankelijk van de omgevingstemperatuur, de luchtvochtigheid en de algemene klimaatomstandigheden, inclusief de daadwerkelijke sneeuwcondities, er is mogelijk geen 100% oplossing, omdat sneeuw te nat of te compact kan zijn om te verplaatsen of te gooien. Natte sneeuw zal eerder verstoppen en meer aan de vijzels en de uitwerppijp blijven kleven. Houd de vijzel zoveel mogelijk ingeschakeld bij het ruimen van natte sneeuw om verstopping te voorkomen.

Als de sneeuw gevuld is met vreemd materiaal, kan dit schade aan de sneeuwfrees veroorzaken. Vermijd sneeuw met vreemde materialen.

STOPPEN

Wanneer u klaar bent met het gebruik van uw sneeuwfrees, voert u de volgende stappen uit om hem uit te schakelen.

1. Schakel de vijzel en de waaier 30 seconden in om eventuele resterende sneeuw in uw sneeuwfrees te verwijderen
2. Stop de rotatie van het vijzelblad door de (linker) bedieningshendel (hendel) van de vijzel los te laten.
3. Verwijder de veiligheidsschakelaar van de motor om de werking van de motor te stoppen.
4. Verwijder sneeuw van alle oppervlakken van de sneeuwfrees, inclusief de vijzelbehuizing en de uitwerppijp.

BEPERKINGEN BIJ HET RUIMEN

Als de sneeuwafvoerbuis of vijzelbehuizing verstopt raakt, STOP dan de motor. Verwijder de veiligheidssleutel van de motor en zorg ervoor dat alle roterende onderdelen volledig tot stilstand zijn gekomen. Gebruik het meegeleverde gereedschap om de sneeuw te verwijderen om de verstopping te verhelpen. Veeg na het ontstoppen het gereedschap schoon en plaats het in de houder bovenop de vijzelbehuizing.

ONDERHOUD

BANDEN OP POMPEN

Controleer de bandenspanning voor elk gebruik van uw sneeuwfrees. De druk in elke band moet tussen de 20-24 psi liggen voor de beste prestaties. De druk kan worden gecontroleerd met behulp van een gewone bandenspanningsmeter. Vul de banden met behulp van een kleine of drukregulerende luchtcompressor.

POMP DE BANDEN NIET TE VER OP. Overmatig oppompen kan ertoe leiden dat een band barst en ernstig lichamelijk letsel veroorzaakt.

VERVANGING VAN DE SCHRAAPPLAAT

Verwijder beide glijschoenen en de hardware, inclusief de slotbouten en moeren waarmee de schraaplaat aan de sneeuwfreesbehuizing is bevestigd. Monteer de nieuwe schraaplaat opnieuw en zorg ervoor dat de koppen van de slotbouten zich aan de binnenkant van de vijzelbehuizing bevinden.

VIJZEL- OF WAAIERBLOKKADES

De vijzel en de waaier draaien met hoge snelheden, wat schade of zelfs amputatie aan de lichaamsdelen van een persoon kan veroorzaken. Zelfs als u de vijzel of de waaier niet ziet draaien, kan deze op elk moment starten als de motor draait. Verwijder de veiligheidssleutel voordat u de blokkades verwijdert. Het gereedschap voor het reinigen van de uitwerppijp is bevestigd aan de bovenste buis.

1. Schakel altijd de motor UIT voordat u probeert verstoppingen of blokkades te verhelpen.
2. Houd handen en voeten uit de buurt van roterende onderdelen terwijl de motor draait.
3. Draag geen loszittende kleding die verstrikt kan raken in roterende onderdelen.
4. Wacht tot de vijzel en de waaier volledig tot stilstand zijn gekomen.
5. Verwijder eventuele zichtbare verstoppingen met behulp van het reinigingsgereedschap dat aan uw machine is bevestigd.

Probeer NIET verstoppingen te verhelpen met uw handen of voeten.

VERVANGING VAN DE AFBREEKBOUTEN VAN DE VIJZEL

Afbreekbouten worden gebruikt om de vijzelas aan de vijzelbladen te bevestigen. Stop de motor door de veiligheidssleutel te verwijderen. Een verstopping of blokkade in de vijzels kan ervoor zorgen dat een of meerdere afbreekbouten breken. De afbreekbouten zijn een veiligheidsmechanisme en zijn ontworpen om te breken onder hoge belasting of impact en het vijzelaandrijfsysteem te beschermen tegen schade. Vervangende afbreekbouten en borgmoeren worden meegeleverd met uw sneeuwfrees.

Neem voor extra vervangende afbreekbouten contact op met de klantenservice op (800) 791 9458.

1. Schakel de motor uit en wacht tot alle bewegende onderdelen volledig tot stilstand zijn gekomen. Verwijder alle overblijfselen van de gebroken afbreekbout. Het kan nodig zijn om de moer van de gebroken afbreekbout los te schroeven en de gebroken bout eruit te drijven.
2. Steek een nieuwe afbreekbout door het gat in de vijzelas en draai deze vast met behulp van de nylon borgmoer van de afbreekbout. Draai de nylon borgmoer niet te vast aan.
   Opmerking: Vervang de afbreekbouten nooit door standaard bouten of bevestigingsmiddelen. Er kan schade ontstaan aan de sneeuwblazer en de aandrijfsystemen.

LET OP: Vervang de afbreekbouten nooit door standaard bouten of bevestigingsmiddelen. Er kan schade ontstaan aan de sneeuwblazer en de aandrijfsystemen.

PROBLEEMOPLOSSING

Voordat u inspecties, reparaties of aanpassingen uitvoert, zet u de motor uit, wacht u tot alle bewegende onderdelen stoppen met bewegen en koppelt u voorzichtig de bougiekabel van de motor los. Als het nodig is om de sneeuwblazer te kantelen of te draaien voor een inspectie of reparatie, wacht dan eerst tot de motor koel aanvoelt en laat vervolgens alle brandstof en olie uit de motor lopen in geschikte containers en bewaar of verwijder deze op de juiste manier.

Motorsystemen

Opmerking: zie de onderstaande informatie over probleemoplossing voor alle motorproblemen.

Probleem	Oorzaken	Oplossing
Motor start niet (motor draait wel rond)	Bougiekabel losgekoppeld	Sluit de kabel aan op de bougie
	Defecte bougie	Reinig, stel de opening af of vervang de bougie.
	Motor overstroomd met brandstof	Stop met het gebruik van de choke of primer, reinig of vervang de bougie.
	Veiligheidssleutel niet in de motorontsteking gestoken	Steek de sleutel volledig in de schakelaar
	Choke niet in de START-positie	Zet de choke in de START-positie en zet hem, nadat de motor is gestart, langzaam in de RUN-positie terwijl het motortoerental en de werking stabiliseren bij het ingestelde toerental. Als de motor nog steeds niet start, zet u hem op halve choke en start u de motor.
	Brandstof is verkeerd, oud of bedorven en ontbrandt niet	Maak de brandstoftank en carburateur leeg en schoon, vul ze bij met verse, schone benzine. (Opmerking: brandstof kan in sommige gevallen na 30 dagen bedorven zijn)
	Brandstofsysteem of -leiding geblokkeerd of verstopt	Reinig het brandstofsysteem of de brandstofleiding.
	Verlengsnoer is niet correct aangesloten op de aansluiting van de elektrische starter	Steek het verlengsnoer opnieuw in de aansluiting van de elektrische starter.
Elektrische starter van de motor start de motor niet	Geen stroom van de stroomvoorziening, stroomonderbreker geactiveerd	Controleer of het verlengsnoer van de stroomvoorziening is aangesloten.
	De draaddikte van het verlengsnoer is te klein of het snoer is te lang	Gebruik een verlengsnoer met de juiste classificatie en lengte
	CHOKE in AAN- of gedeeltelijke AAN-stand	Zet de CHOKE-hendel in de RUN-stand
Motor loopt onregelmatig, valt stil of lijkt weinig vermogen te hebben	Brandstof is verkeerd, oud of bedorven	Maak de brandstoftank en carburateur leeg en schoon, vul ze bij met verse, schone benzine. ( Opmerking: brandstof kan in sommige gevallen na 30 dagen bedorven zijn)
	Brandstofsysteem of -leiding geblokkeerd of verstopt	Reinig het brandstofsysteem of de brandstofleiding
	De carburateur moet worden gereinigd	Reinig het brandstofsysteem en de carburateur
	Bougiekabel los	Sluit de bougiekabel aan en draai hem vast
	Defecte bougie	Reinig, stel de opening af of vervang de bougie, zie de handleiding van de motor
	Motorolie te vol	Tap de olie af tot het juiste niveau. De olie mag niet boven de bovenste 2 schroefdraden van de ONDERSTE vulplug uitkomen.
	Motoroliepeil laag of leeg	Voeg olie toe

Aandrijfsysteem

Vijzelsysteem

ONTPLOFTE TEKENING EN ONDERDELENLIJST

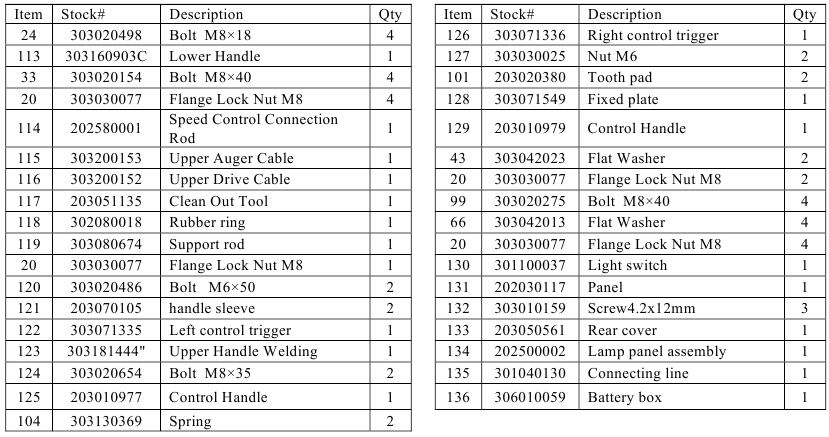

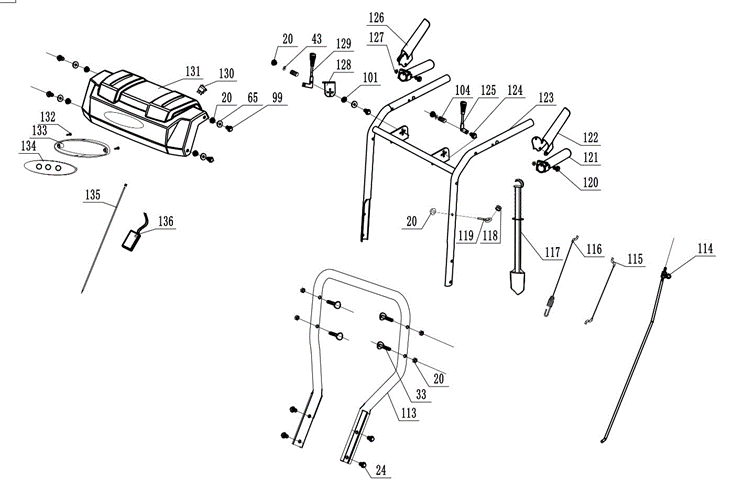

PANEELMONTAGE

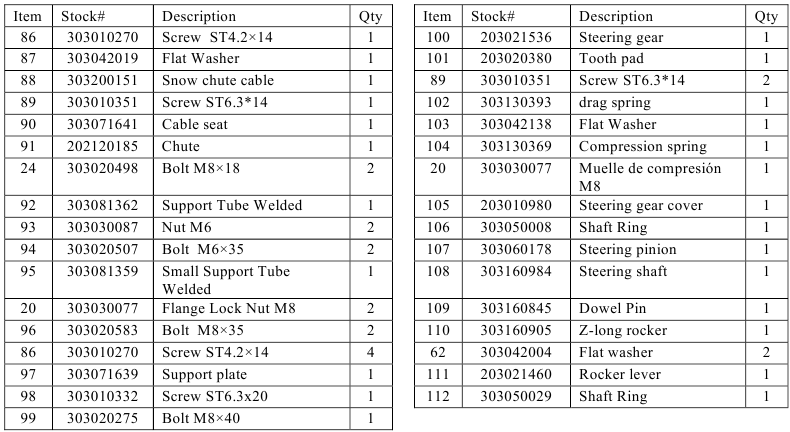

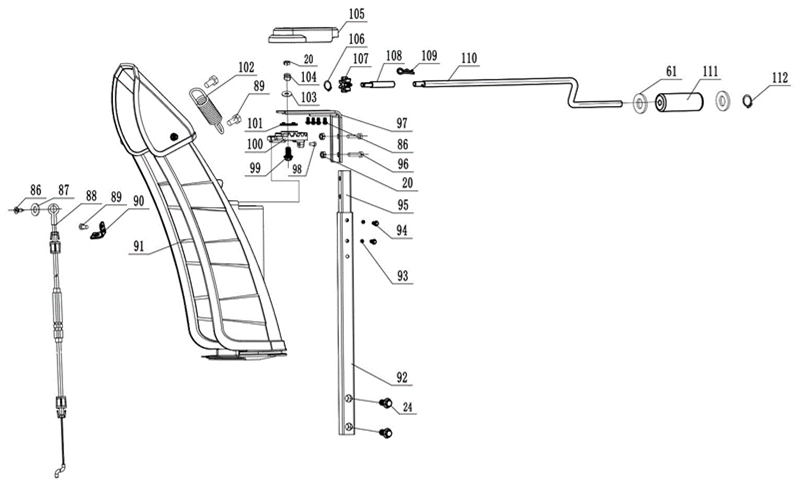

AFVOERKANAALMONTAGE

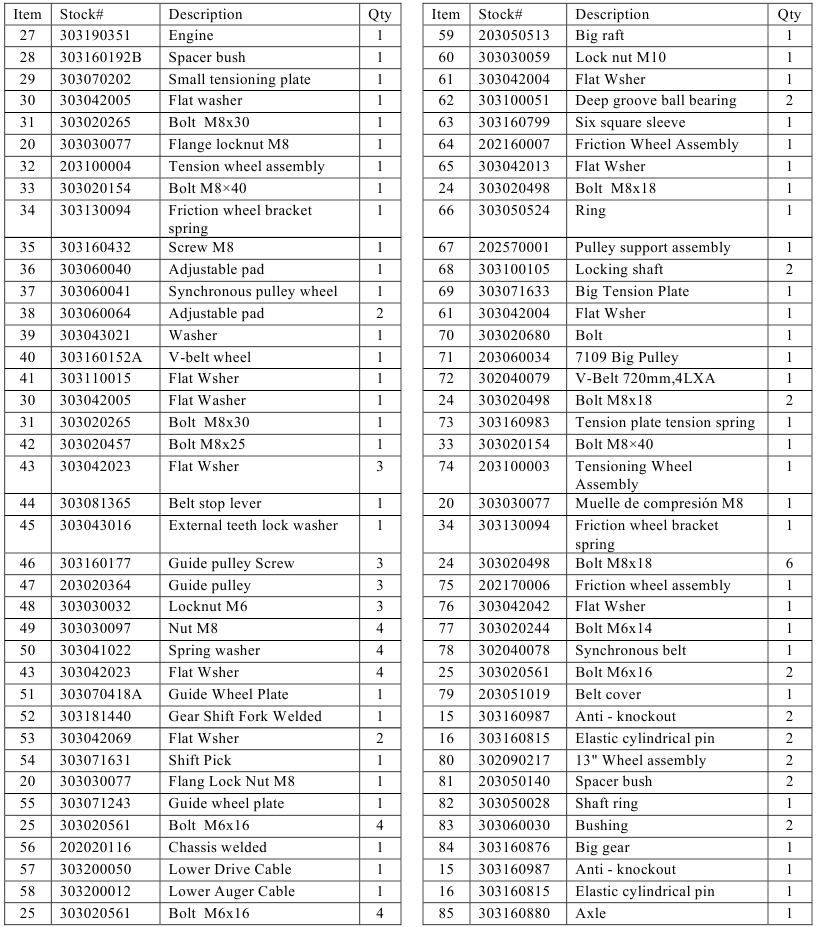

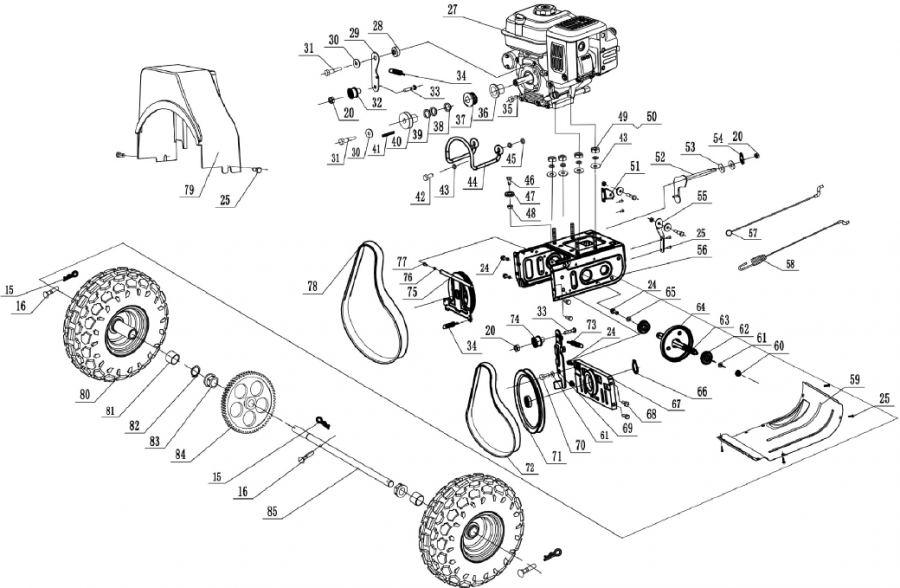

FRAMEMONTAGE

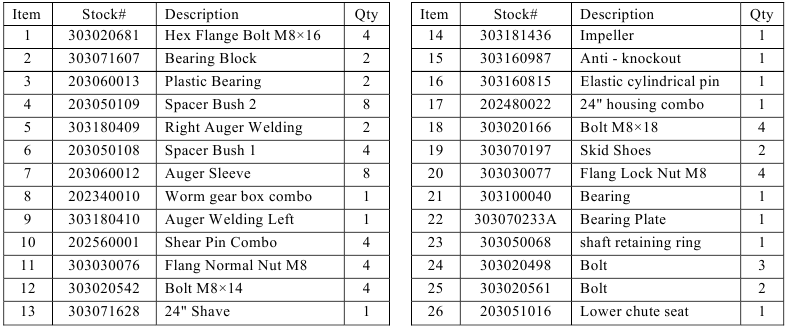

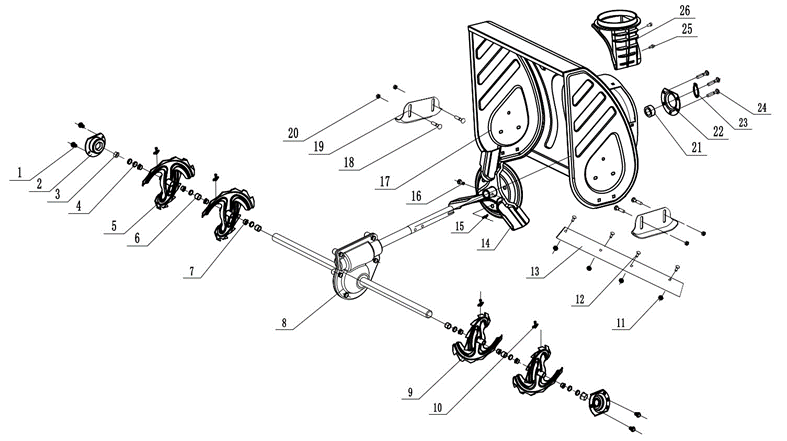

VIJZELHUISMONTAGE

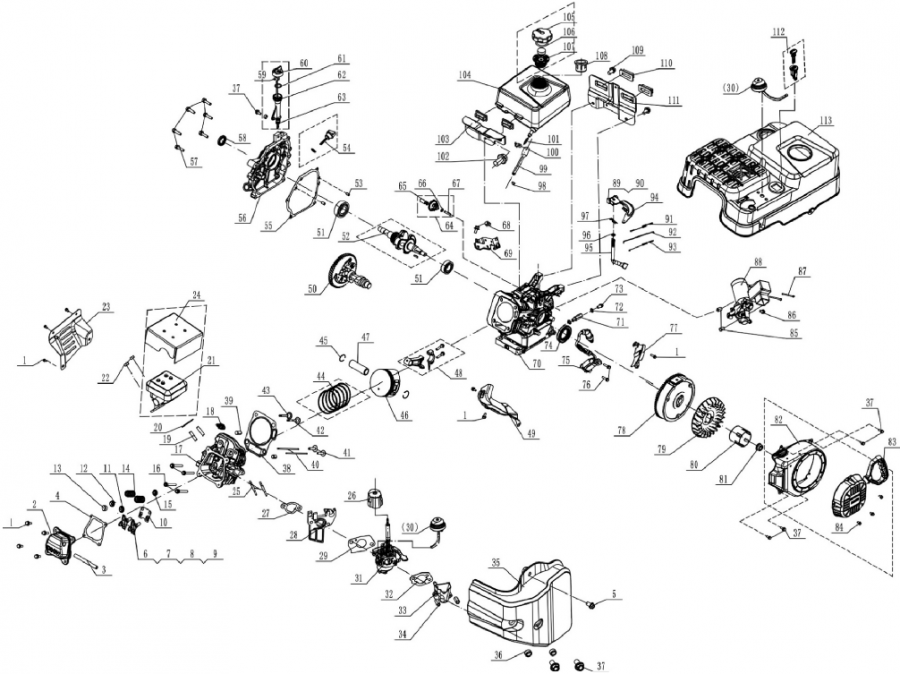

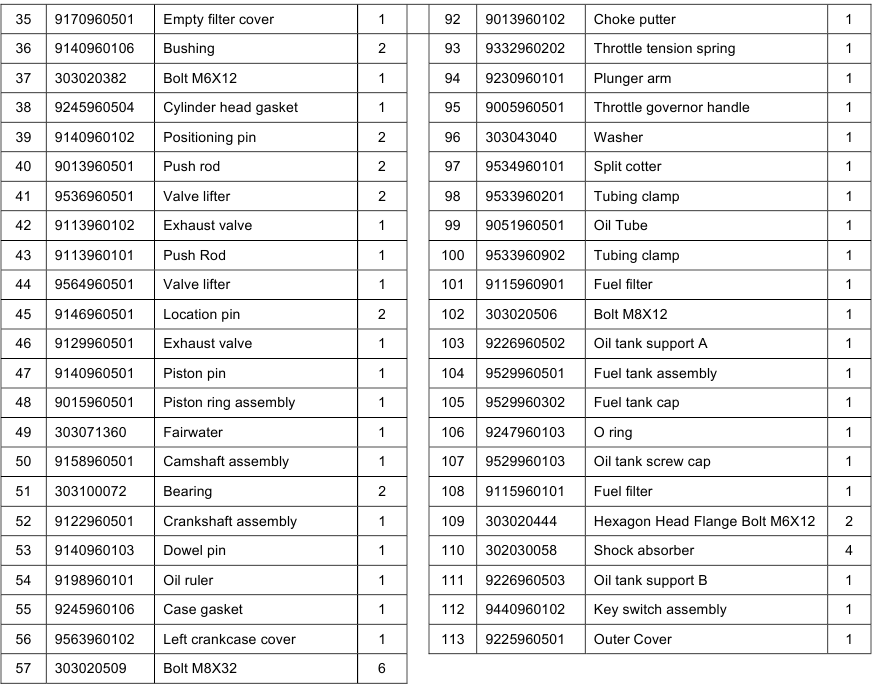

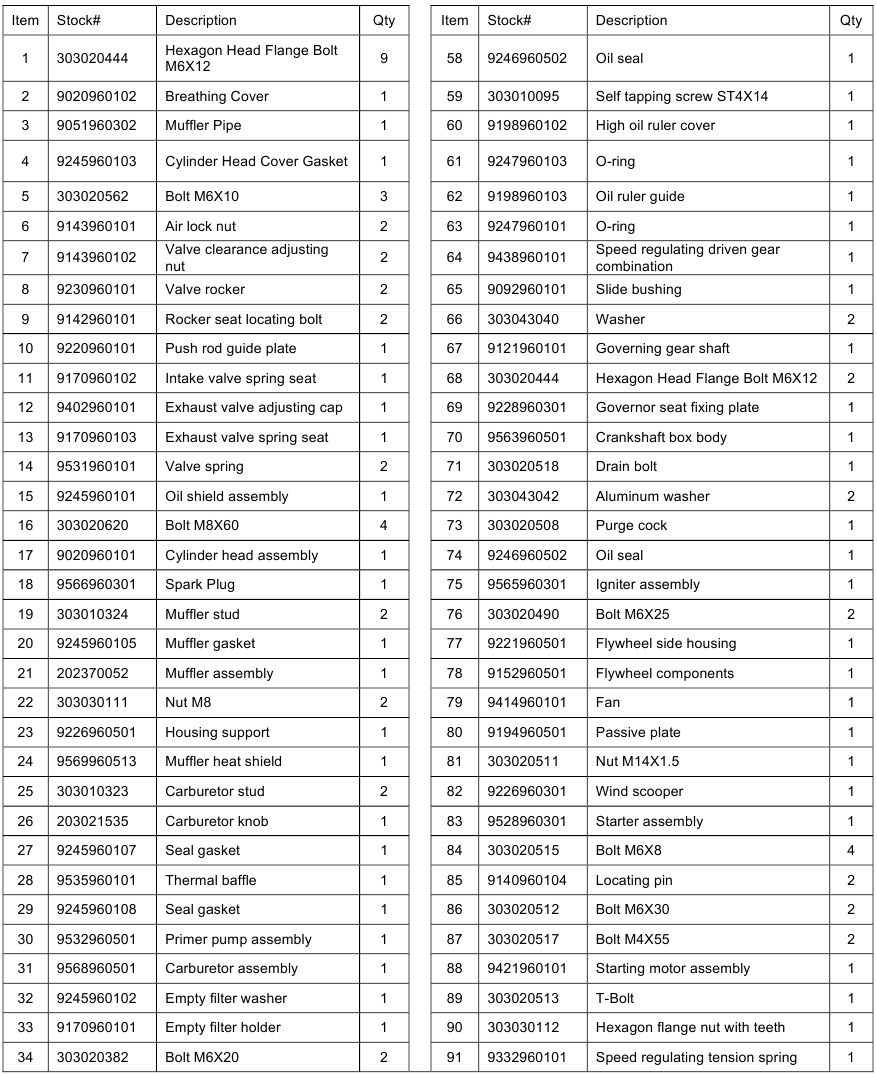

ONTPLOFTE TEKENING VAN DE MOTOR EN STUKLIJST

Klantenservice

VRAGEN? PROBLEMEN?
Om vragen te beantwoorden en problemen zo efficiënt en tijdig mogelijk op te lossen, neemt u contact op met de klantenservice op
(800) 791-9458 (gratis),
ma-vr 9.00-17.00 uur EST
of e-mail: support@amerisuninc.com
support@powersmartusa.com

Website: www.powersmartusa.com

Referenties

• De brandstof aftappen - Correcte zomerse voorbereiding buiten het seizoen voor de opslag van sneeuwruimers - - YouTube
• PowerSmart USA | Geef uw slimme leven een boost met onze innovatieve buitenapparatuur

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PowerSmart DB7109A (PSSAM24) - Handleiding sneeuwblazer

Beschikbare talen
