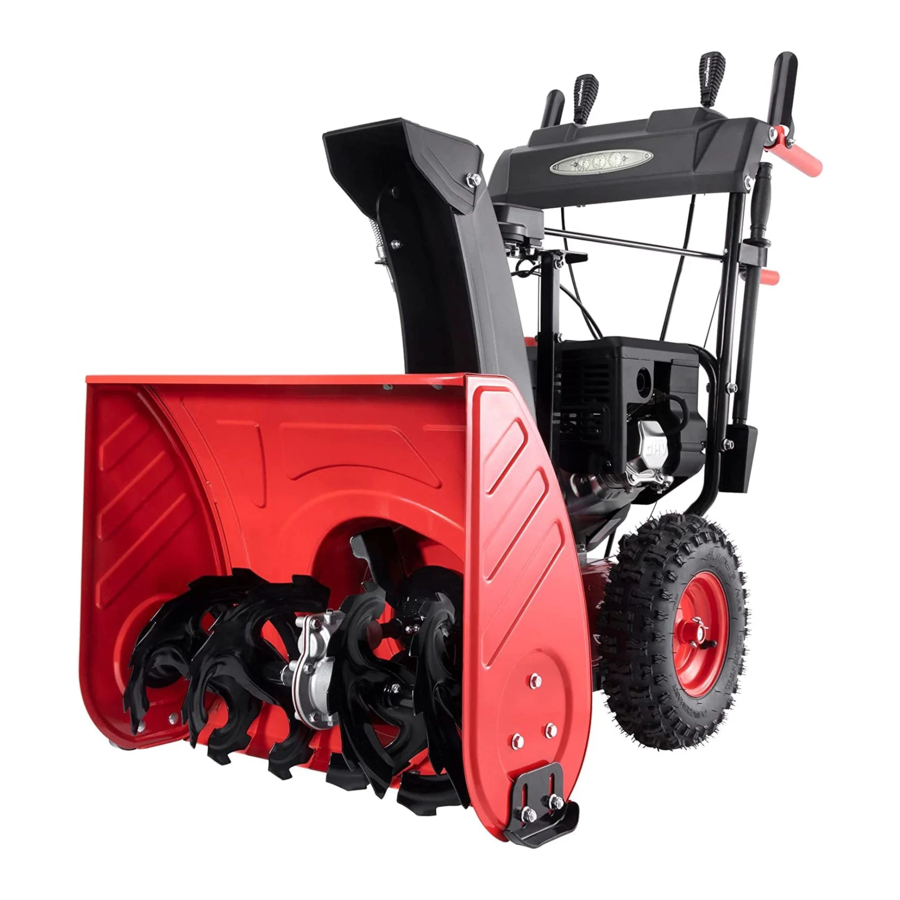

PowerSmart DB7109B - Handleiding sneeuwblazer

TECHNISCHE GEGEVENS

66 cm tweetraps sneeuwblazer met elektrische start

VEILIGHEIDSINFORMATIE

Houd deze handleiding beschikbaar voor alle gebruikers gedurende de gehele levensduur van het product.

Deze handleiding bevat speciale berichten om de aandacht te vestigen op mogelijke veiligheidsproblemen, schade aan het product, evenals nuttige bedienings- en onderhoudsinformatie. Lees alle informatie zorgvuldig om letsel en schade aan de machine te voorkomen.

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u probeert deze machine te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel.

Deze machine is gebouwd om te worden bediend volgens de veilige bedieningsprocedures in deze handleiding. Zoals bij elk type krachtwerktuig, kan onzorgvuldigheid of een fout van de bediener leiden tot ernstig letsel. Deze machine kan vingers, handen, tenen en voeten amputeren en vreemde voorwerpen wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of zelfs een dodelijk ongeval.

Het is uw verantwoordelijkheid om het gebruik van deze krachtwerktuig te beperken tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.

ROTERENDE ONDERDELEN! Gebruik alleen schoonmaakgereedschap om blokkades te verwijderen. Gebruik NOOIT uw handen.

Richt de uitworp NOOIT op personen of eigendommen die kunnen worden verwond of beschadigd door weggeslingerde voorwerpen.

Houd mensen uit de buurt van het apparaat tijdens het gebruik. Houd kinderen uit de werkruimte en onder toezicht van een verantwoordelijke volwassene.

OPLEIDING

Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u probeert te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik.

• Wees vertrouwd met alle bedieningselementen en hun juiste werking. Weet hoe u de machine moet stoppen en ze snel kunt uitschakelen.
• Sta kinderen jonger dan 14 jaar nooit toe deze machine te bedienen. Kinderen van 14 jaar en ouder moeten de instructies en veilige bedieningsprocedures in deze handleiding en op de machine lezen en begrijpen, en door een volwassene worden opgeleid en begeleid.
• Sta "niet-opgeleid" volwassen personeel nooit toe deze machine te bedienen zonder de juiste instructies.
• Weggeslingerde voorwerpen kunnen ernstig persoonlijk letsel veroorzaken. Plan en breng uw sneeuwgooi-patroon in kaart om te voorkomen dat materiaal wordt uitgeworpen in de richting van wegen, omstanders en dergelijke.
• Houd omstanders, huisdieren en kinderen minstens 23 meter van de machine verwijderd terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.
• Wees voorzichtig om uitglijden of vallen te voorkomen, vooral bij het achteruitrijden.

VOORBEREIDING

Inspecteer grondig het gebied waar de apparatuur zal worden gebruikt. Verwijder alle deurmatten, kranten, sleeën, planken, draden, takken en andere vreemde voorwerpen, die gevaarlijk kunnen zijn en het vijzelsysteem kunnen beschadigen.

• Draag altijd een veiligheidsbril of oogbescherming tijdens het gebruik en tijdens het uitvoeren van een aanpassing of reparatie om uw ogen te beschermen, aangezien weggeslingerde voorwerpen kunnen terugkaatsen en ernstig oogletsel kunnen veroorzaken.
• Gebruik het apparaat niet zonder adequate winterse bovenkleding te dragen. Draag geen sieraden, lange sjaals of andere losse kleding, die verstrikt kunnen raken in bewegende onderdelen, en draag schoeisel dat de grip op gladde oppervlakken verbetert.
• Gebruik een geaard "dradig" verlengsnoer en stopcontact voor alle machines met elektrische startmotoren.
• Pas de hoogte van de glijschoen en/of behuizing aan om grind- of steenslagoppervlakken vrij te maken.
• Schakel alle bedieningshendels uit voordat u de motor start.
• Probeer nooit aanpassingen te maken terwijl de motor draait, behalve waar specifiek aanbevolen in de handleiding.
• Laat de motor en machine zich aanpassen aan de buitentemperatuur voordat u begint met het ruimen van sneeuw.

PERSOONLIJKE VEILIGHEID

• De uitlaat van de motor en bepaalde voertuigcomponenten bevatten of stoten chemicaliën uit waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.
• Lees, begrijp en volg alle instructies op uw sneeuwruimer en in deze handleiding voordat u probeert uw machine te monteren en te bedienen.
• Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik. Als vervangende onderdelen nodig zijn, raadpleeg dan de diagrammen en onderdelenlijsten van het paneel, de uitwerppijp, het frame en de behuizing.
• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van uw sneeuwruimer.
• Gebruik uw sneeuwruimer niet als u moe bent of onder invloed bent van drugs, alcohol, medicatie. Een moment van onoplettendheid tijdens het bedienen van de sneeuwruimer kan leiden tot ernstig lichamelijk letsel.
• LAAT UW DRAAIENDE SNEEUWRUIMER NOOIT ONBEHEERD ACHTER. Stop de motor!
• Verlaat uw sneeuwruimer niet voordat deze volledig tot stilstand is gekomen.
• Wees voorzichtig met eventuele obstakels onder uw voeten of achter u als u achteruit stapt om vallen te voorkomen.

ONDERHOUD

• Stop de motor voordat u aanpassingen maakt. Controleer op verkeerde uitlijning, breuk of vastlopen van bewegende onderdelen en andere omstandigheden die de werking kunnen beïnvloeden.
• Laat de sneeuwruimer, indien beschadigd, onderhouden door een erkend servicecentrum met uitsluitend gespecificeerde, gefabriceerde vervangende onderdelen. Dit zorgt ervoor dat de veiligheid van de sneeuwruimer behouden blijft.

VEILIGE BEHANDELING VAN BENZINE

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het hanteren van benzine. Benzine is uiterst ontvlambaar en de dampen zijn explosief. Er kan ernstig persoonlijk letsel optreden wanneer benzine op uzelf of uw kleding wordt gemorst, die kan ontbranden, dus was uw huid en verkleed u onmiddellijk.

• Gebruik alleen een goedgekeurde benzinecontainer.
• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Tank de motor van de sneeuwruimer nooit binnenshuis.
• Verwijder nooit de benzinedop en vul nooit brandstof bij terwijl de motor heet is of draait.
• Laat de motor minstens twee minuten afkoelen voordat u gaat tanken.
• Vul de brandstoftank nooit te vol.
• Plaats de benzinedop terug en draai deze stevig vast.
• Als er benzine wordt gemorst, veeg deze dan van de motor en de apparatuur. Verplaats de machine naar een ander gebied. Wacht 5 minuten voordat u de motor start.
• Bewaar de machine of brandstofcontainer nooit binnen waar een open vlam, vonk of waakvlam aanwezig is (bijv. verwarming, waterverwarming, ruimteverwarming, wasdroger enz.).
• Laat de machine minstens 5 minuten afkoelen voordat u deze opbergt.
• Vul containers nooit in een voertuig of op een laadbak van een vrachtwagen of aanhanger met een plastic voering. Plaats containers altijd op de grond, uit de buurt van uw voertuig, voordat u ze vult.
• Verwijder indien mogelijk benzineaangedreven apparatuur van de vrachtwagen of aanhanger en tank deze op de grond bij.
• Als dit niet mogelijk is, tank dergelijke apparatuur dan op een aanhanger met een draagbare container, in plaats van met een benzinepomp.
• Houd het spuitstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen vergrendeling voor het spuitstuk.

WERKING

• Houd handen en voeten uit de buurt van draaiende onderdelen, in de vijzelwaaierbehuizing of de gootconstructie. Contact met de draaiende onderdelen kan leiden tot amputatie van handen en voeten.
• De bedieningshendel van de vijzel (waaier) is een veiligheidsvoorziening. Overschrijd de werking ervan nooit. Dit maakt de machine onveilig en kan persoonlijk letsel veroorzaken.
• De bedieningshendels moeten gemakkelijk in beide richtingen werken en automatisch terugkeren naar de uitgeschakelde (verticale) stand wanneer ze worden losgelaten.
• Gebruik de machine nooit met een ontbrekende of beschadigde gootconstructie. Houd alle veiligheidsvoorzieningen op hun plaats en in werkende staat.
• Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. De uitlaatgassen van de motor bevatten koolmonoxide, een reukloos en dodelijk gas.
• Gebruik de machine niet onder invloed van alcohol of drugs.
• De uitlaatdemper en de motor worden heet en kunnen brandwonden veroorzaken. Niet aanraken. Houd kinderen uit de buurt.
• Wees uiterst voorzichtig bij het werken op of over grindoppervlakken. Let op verborgen gevaren of verkeer.
• Wees voorzichtig bij het veranderen van richting en bij het werken op hellingen.
• Plan uw sneeuwruimpatroon zo dat u geen sneeuw naar ramen, muren, auto's enz. slingert, om mogelijke schade aan eigendommen of persoonlijk letsel veroorzaakt door terugkaatsende voorwerpen te voorkomen.
• Richt de uitworp nooit op kinderen, omstanders en huisdieren en laat niemand voor de machine staan.
• Overbelast de machine niet door te proberen sneeuw te ruimen met een te hoge snelheid....
  Onthoud! Een langzame en constante werking is het beste om te voorkomen dat sneeuw te snel wordt aangedreven.
• Gebruik deze machine nooit zonder goed zicht of licht. Zorg altijd voor een goede basis en houd de handgrepen stevig vast. Loop, ren nooit.
• Schakel de stroom naar het vijzelsysteem (vijzel/waaier) uit door de vijzelbediening (hendel) los te laten tijdens het transport of wanneer de machine niet in gebruik is.
• Gebruik de machine nooit met hoge transportsnelheden op gladde oppervlakken. Kijk naar beneden en achterom en wees voorzichtig bij het achteruitrijden.
• Als de machine abnormaal begint te trillen, stop dan de motor, koppel de bougiekabel los en aard deze tegen de motor. Inspecteer de machine grondig op schade. Repareer eventuele schade voordat u start en gaat werken.
• Schakel alle bedieningshendels (aandrijving en vijzel) uit en stop de motor voordat u de bedieningspositie (achter de handgrepen) verlaat.
• Wacht tot de vijzel/waaier volledig tot stilstand is gekomen voordat u de gootconstructie ontstopt of aanpassingen of inspecties uitvoert.
• Steek nooit uw hand in de uitwerp- of opvangopeningen. Gebruik altijd het meegeleverde reinigingsgereedschap om de uitwerpopening te ontstoppen. Ontstop de gootconstructie niet terwijl de motor draait. Zet de motor uit en blijf achter de handgrepen staan tot alle bewegende onderdelen tot stilstand zijn gekomen voordat u de goot ontstopt.
• Gebruik alleen hulpstukken en accessoires die door de fabrikant zijn goedgekeurd (bijv. wielgewichten, sneeuwkettingen, cabines enz.).
• Trek bij het starten van de motor langzaam aan het snoer totdat u weerstand voelt, trek vervolgens snel. Snel terugtrekken van het startsnoer (terugslag) trekt hand en arm sneller naar de motor dan u kunt loslaten. Gebroken botten, breuken, blauwe plekken of verstuikingen kunnen het gevolg zijn.
• Als er situaties optreden die niet in deze handleiding worden behandeld, wees dan voorzichtig en neem contact op met de klantenservice voor hulp.

ONDERHOUD & OPSLAG

• Knoei nooit met veiligheidsvoorzieningen. Controleer regelmatig of ze goed werken. Raadpleeg de onderhouds- en afstelgedeelten van de handleiding.
• Voordat u de machine reinigt, repareert of inspecteert, schakelt u alle bedieningshendels uit en stopt u de motor.
• Wacht tot de vijzelwaaier volledig tot stilstand is gekomen. Koppel de bougiekabel los om onbedoeld starten te voorkomen.
• Controleer of bouten en schroeven goed vastzitten (ELKE KEER vóór en na gebruik), aangezien trillingen van de motor ervoor kunnen zorgen dat de hardware losraakt... overweeg het gebruik van een Loc-Tite product om de hardware vast te zetten. Dit proces houdt de machine in veilige werkende staat. Inspecteer de machine ook visueel op eventuele schade.
• Controleer of de vijzelversnellingsbak, die zich tussen uw rechter- en linkervijzelbladen bevindt, voldoende smeermiddel in de behuizing heeft. De vul- en aftappluggen (bouten) van de versnellingsbak zijn de enige "verticale" pluggen (bouten) op de versnellingsbakconstructie wanneer deze in de staande positie wordt bekeken. De bovenste plug (bout) wordt gebruikt om te vullen... de onderste plug (bout) is om af te tappen. Verwijder gewoon de bovenste plug (bout) om het smeermiddel te controleren, aangezien dit zich erin zou moeten bevinden. Om af te tappen, verwijdert u eenvoudig de onderste plug (bout).
• Wijzig de toerentalregelaar van de motor niet en laat de motor niet te snel draaien. De toerentalregelaar regelt het maximale veilige toerental van de motor.
• De vijzelriemen, schaafplaten, breekpennen en glijschoenen van de sneeuwruimer zijn onderhevig aan slijtage en schade, daarom wordt van de eigenaar verwacht dat hij de persoonlijke verantwoordelijkheid neemt voor het onderhoud (verwijderen en installeren) van deze onderdelen.
• Controleer voor uw veiligheid regelmatig alle onderdelen en vervang ze alleen door onderdelen van de originele fabrikant (OEM). Het gebruik van onderdelen die niet voldoen aan de specificaties van de originele apparatuur kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen.
• Controleer (aandrijving & vijzel) bedieningshendel (handgrepen) en kabels periodiek om te controleren of ze goed in- en uitgeschakeld kunnen worden en stel ze indien nodig af. Raadpleeg het afstelgedeelte in deze gebruikershandleiding voor instructies.
• Onderhoud of vervang veiligheids- en instructielabels indien nodig.
• Neem de juiste wetten en voorschriften voor de verwijdering van gas, olie, enz. in acht om het milieu te beschermen.
• Laat de machine, voordat u deze opbergt, een paar minuten draaien om de sneeuw uit de machine te verwijderen en te voorkomen dat de vijzelwaaier vastvriest, en veeg de machine volledig af terwijl u de machine inspecteert op bevroren onderdelen.
• Bewaar de machine of de brandstofcontainer nooit binnenshuis waar open vuur, vonken of een waakvlam is, zoals een boiler, verwarming, wasdroger enz.
• Raadpleeg altijd de gebruikershandleiding voor de juiste instructies voor opslag buiten het seizoen. Er is een YouTube-video beschikbaar die dit proces illustreert: https://www.youtube.com/watch?v=X4KYcFEfeY4
• Controleer de brandstofleiding, tank, dop en fittingen regelmatig op scheuren of lekken. Vervang indien nodig.
• Start de motor niet met verwijderde bougie.
• Laat de machine jaarlijks inspecteren door een erkende servicehandelaar om ervoor te zorgen dat alle mechanische en veiligheidssystemen goed werken en niet overmatig zijn versleten*. Als u dit niet doet, kan dit leiden tot ongevallen, verwondingen of de dood.

*Houd er rekening mee dat een jaarlijkse inspectie niet onder het garantieprogramma valt... alleen REPARATIEservice.

REINIGING

1. Om uw sneeuwruimer schoon te maken, gebruikt u alleen een vochtige doek en een mild reinigingsmiddel op de oppervlakken. Laat nooit zeep of water in de werkende mechanismen van uw sneeuwruimer komen. Niet met water reinigen. Water bevriest door de lage temperatuur en beschadigt de machine.
2. Maak de sneeuwruimer schoon van sneeuw en ijs voordat u hem opbergt of transporteert. Zorg ervoor dat u de machine tijdens het transport vastzet.
3. Inspecteer de sneeuwruimer zorgvuldig op versleten, losse of beschadigde onderdelen. Controleer de aansluitingen en schroeven en draai ze indien nodig vast.

VERANDER DE MOTOR NIET

Om ernstig letsel of overlijden te voorkomen, mag u de motor op geen enkele manier aanpassen. Knoeien met de regelaarinstelling kan leiden tot een weggelopen motor en ervoor zorgen dat deze op onveilige snelheden werkt. Knoei nooit met de fabrieksinstelling van de motorregelaar.

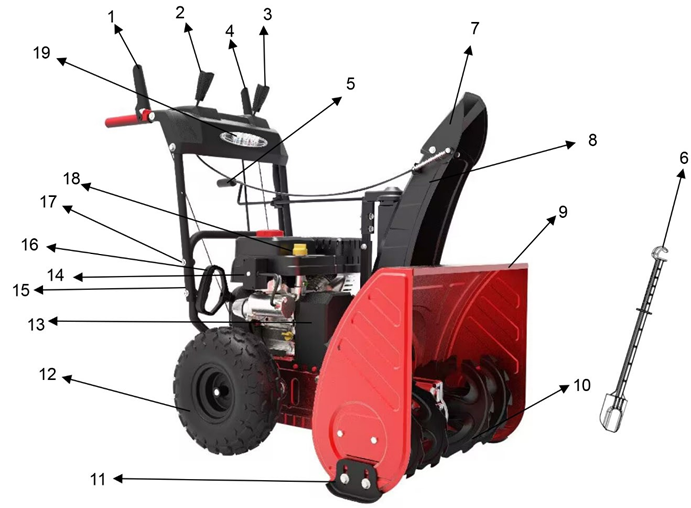

UW SNEEUWFREES LEREN KENNEN

Gebruik de onderstaande afbeeldingen om vertrouwd te raken met de locaties en functies van de verschillende onderdelen en bedieningselementen van deze sneeuwfrees.

1. Aandrijfbedieningshendel
2. Bediening klep afvoerkanaal
3. Aandrijfsnelheid/versnellingsbediening
4. Bedieningshendel vijzel
5. Draaigreep afvoerkanaal
6. Reinigingsgereedschap
7. Klep afvoerkanaal
8. Afvoerkanaal
9. Vijzelhuis
10. Vijzelblad
11. Slijtschoen
12. Band
13. Riemkap
14. Elektrische startknop
15. Onderste handgreep
16. Terugslagstarthandgreep
17. Handgreepmoer
18. Oliepeilstok
19. Licht

20. Choke-hendel
21. Primerbol
22. Schakelaarsleutel
23. Brandstoftankdop

Aandrijfbedieningshendel
De aandrijfbedieningshendel bevindt zich aan de rechterkant van de bovenste handgreep en wordt gebruikt om de aandrijfwielen in en uit te schakelen. Knijp de aandrijfbedieningshendel tegen de bovenste handgreep om de wielen in te schakelen; loslaten om uit te schakelen.

Aandrijfsnelheid/versnellingsbediening
De snelheids-/versnellingsbediening bevindt zich links van het paneel en wordt gebruikt om de aandrijfsnelheid en rijrichting in te stellen. Deze kan in een van de acht posities worden gezet (zes vooruit en twee achteruitversnellingen).

Bedieningshendel vijzel
De bedieningshendel van de vijzel bevindt zich aan de linkerkant van de bovenste handgreep en wordt gebruikt om de vijzels in en uit te schakelen. Knijp in de bedieningshendel van de vijzel om de vijzels in te schakelen; laat los om de vijzels uit te schakelen.

Draaigreep afvoerkanaal
Om de sneeuwafvoerrichting aan te passen, draait u de greep met de klok mee of tegen de klok in.... moet 180 graden kunnen draaien.

Slijtschoen
Plaats de schoenen op basis van de oppervlaktecondities. Stel omhoog af voor vastgepakte sneeuw. Stel omlaag af bij gebruik op grind- of steenslagoppervlakken.

Vijzelblad en waaier
Wanneer ingeschakeld, draaien de vijzelbladen om sneeuw te snijden en deze in de vijzel-/waaierbehuizing te leiden om via het afvoerkanaal te worden afgevoerd.

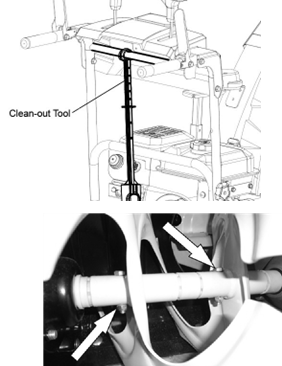

Reinigingsgereedschap
Het reinigingsgereedschap van het afvoerkanaal wordt gebruikt om de afvoerkanaalassemblage en de afvoerkanaalopening te reinigen wanneer er sneeuw en ijs vast komen te zitten.

Gebruik nooit uw handen om een ​​verstopte afvoerkanaalassemblage te verwijderen. Schakel de motor uit en blijf achter de handgrepen totdat alle bewegende delen tot stilstand zijn gekomen voordat u de verstopping verwijdert.

LED-licht
Deze functie bevindt zich aan de voorkant van het paneel en biedt extra licht voor meer zichtbaarheid.

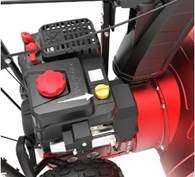

VOORBEREIDING SNEEUWFREES

OLIE TOEVOEGEN

De sneeuwfrees wordt zonder olie verzonden. De gebruiker moet de juiste hoeveelheid olie toevoegen voordat de sneeuwblazer voor de eerste keer wordt gebruikt. De oliecapaciteit van het motorcarter is 600 ml. Voor algemeen gebruik raden we 5W-30 4-takt motorolie aan.

AANBEVELINGEN MOTOROLIE

Selecteer detergentolie van goede kwaliteit met de American Petroleum Institute (API) serviceclassificaties SJ, SL of SM (synthetische oliën kunnen worden gebruikt). Gebruik de ASE-viscositeitsklasse olie uit de volgende tabel die overeenkomt met de verwachte starttemperatuur vóór de volgende olieverversing.

Volg deze stappen om olie toe te voegen:

1. Zorg ervoor dat de sneeuwfrees op een vlakke ondergrond staat. Als u de sneeuwfrees kantelt om het vullen te vergemakkelijken, stroomt de olie in de motorruimten en veroorzaakt dit schade. Houd de sneeuwfrees waterpas!
2. Verwijder de peilstok van de motor.

3. Voeg langzaam olie toe om te voorkomen dat de unit overloopt.
4. Om het oliepeil te controleren, veegt u de peilstok af met een schone doek. Steek de peilstok in de opening voor het vullen van de olie zonder deze vast te schroeven. Verwijder de peilstok om de oliemarkering te controleren.
5. Voeg langzaam meer olie toe en herhaal stap 4 totdat de oliemarkering de bovenkant van de peilstok bereikt. Vul het carter niet te vol.
6. Controleer op olielekkage. Draai de peilstok stevig vast.

BENZINE TOEVOEGEN

Gebruik verse (binnen 30 dagen na aankoop) loodvrije benzine met een minimum octaangetal van 87. Meng geen olie met benzine.

Volg deze stappen om benzine toe te voegen:

1. Zorg ervoor dat de sneeuwfrees op een vlakke ondergrond staat.
2. Draai de tankdop los en zet deze opzij. OPMERKING: De tankdop kan strak zitten en moeilijk los te draaien zijn.
3. Voeg langzaam loodvrije benzine toe aan de brandstoftank. Pas op dat u niet te veel vult. De inhoud van de brandstoftank is 1,9 liter. OPMERKING: Vul de brandstoftank niet helemaal tot de rand. Benzine zet uit en loopt over tijdens gebruik, zelfs met de tankdop op zijn plaats.
4. Plaats de tankdop terug en veeg eventueel gemorste benzine schoon met een droge doek.

• Gebruik nooit een olie/benzinemengsel.
• Gebruik nooit oude benzine.
• Vermijd dat er vuil of water in de brandstoftank komt.
• Benzine kan verouderen in de tank en het starten bemoeilijken. Bewaar de sneeuwfrees nooit langere tijd met brandstof in de tank of de carburateur.

OPMERKING: Nadat u de bovenstaande voorbereiding hebt voltooid, is de motor klaar om te worden gestart.

Houd het werkgebied vrij van vreemde voorwerpen die door de vijzel en/of waaierbladen kunnen worden weggeslingerd. Voer een grondige inspectie van het gebied uit, aangezien sommige objecten mogelijk aan het zicht worden onttrokken door omringende sneeuw. Als de sneeuwfrees tijdens gebruik een obstakel raakt of een vreemd voorwerp oppikt, stop de sneeuwfrees dan onmiddellijk, verwijder het obstakel en inspecteer het op schade. Repareer of vervang beschadigde onderdelen voordat u uw sneeuwfrees opnieuw start en bedient.

• Houd kinderen, huisdieren en omstanders uit de buurt van het werkgebied. Houd er rekening mee dat het normale geluid van de sneeuwfrees wanneer deze is ingeschakeld, het voor u moeilijk kan maken om naderende mensen te horen.
• Begin uw pad door sneeuw heen en weer te gooien. Om in de tegenovergestelde richting te ruimen, stopt u uw sneeuwfrees en draait u deze op zijn wielen om naar de tegenovergestelde richting te kijken. Zorg ervoor dat u de paden overlapt.
• Bepaal de windrichting. Beweeg indien mogelijk in dezelfde richting als de wind, zodat de sneeuw niet tegen de wind in wordt gegooid, terug in uw gezicht en op het zojuist vrijgemaakte pad.

GEBRUIK UW HANDEN NIET OM DE UITWERPPIJP TE DEBLOKKEREN. Stop de motor voordat u vuil verwijdert. Gebruik het meegeleverde reinigingsgereedschap om de uitwerppijp te deblokkeren. Loop niet voor uw draaiende sneeuwfrees. Richt de afgevoerde sneeuw niet op omstanders.

• Breng geen extra kunstmatige belasting aan op de motor, aangezien dit de motor kan beschadigen.
• Sommige onderdelen van uw sneeuwfrees kunnen bevriezen onder extreme temperatuuromstandigheden. Probeer uw sneeuwfrees niet te bedienen met bevroren onderdelen. Als de onderdelen bevriezen terwijl uw sneeuwfrees in gebruik is, stop de unit en inspecteer deze op bevroren onderdelen. Ontdooi alle onderdelen voordat u uw sneeuwfrees opnieuw start en bedient. Forceer nooit onderdelen of bedieningselementen die bevroren zijn. Gebruik nooit een open vlam van welke aard dan ook om bevroren onderdelen te ontdooien.

Inspectie vóór gebruik

Controleer het volgende voordat u uw sneeuwfrees voor de eerste keer gebruikt:

• Heeft u alle installatie- en bedieningsprocedures voor de motor gelezen en gevolgd zoals beschreven?
• Is de motor gevuld met olie en benzine tot het juiste niveau?
• Zijn alle onderdelen van de sneeuwfrees correct bevestigd en gemonteerd?
• Zijn er kapotte of beschadigde onderdelen?
• Zijn alle bevestigingsmiddelen goed vastgedraaid?
• Zijn de banden opgepompt tot de juiste spanning?

LET OP: Als u niet zeker bent over de montage of de staat van een van uw sneeuwfreesonderdelen, neem dan contact op met onze klantenservice op (800) 791 9458.

BEDIENING VIJZEL EN AANDRIJVING

1. Om de vijzel (bladen) in te schakelen, drukt u de bedieningshendel van de vijzel (linkerhandgreep) omlaag.
2. Om de aandrijving in te schakelen, drukt u de bedieningshendel van de aandrijving (rechterhandgreep) omlaag. De machine moet beginnen te bewegen in de richting en snelheid voor de respectieve instelling op de snelheids-/versnellingsregelaar.

Wanneer u klaar bent met het vrijmaken van een sneeuwpad, laat u de bedieningshendel (handgreep) van de vijzel en de bedieningshendel (handgreep) van de aandrijving los. Let op: Laat de bedieningshendel (handgrepen) van de vijzel en de aandrijving los (ontkoppel) voordat u de bedieningshendel voor de aandrijfsnelheid afstelt. VERANDER NOOIT de aandrijf-/versnellingssnelheid terwijl uw sneeuwfrees in beweging is, omdat dit het aandrijfmechanisme beschadigt en de garantie ongeldig maakt.

AANDRIJFSNELHEID/-VERSNELLING

Beweeg de bedieningshendel voor de aandrijfsnelheid naar de gewenste snelheid. Er zijn acht (8) instellingen: zes (6) voorwaartse snelheden en twee (2) achterwaartse snelheden. 1 is de langzaamste voorwaartse snelheid en 6 is de snelste voorwaartse snelheid. R1 is de langzaamste achterwaartse snelheid en R2 is de snelste achterwaartse snelheid.

Opmerking: er is geen neutrale aandrijfinstelling, aangezien de bedieningshendel van de aandrijving moet worden ingeschakeld om te bewegen. Neutraal wordt bereikt wanneer de bedieningshendel van de aandrijving is uitgeschakeld.

RICHTINGSAANPASSING UITWERPPIJP

Richt de sneeuwuitwerppijp nooit op de bediener, omstanders, voertuigen of nabijgelegen ramen. Afgevoerde sneeuw en vreemde voorwerpen die per ongeluk door de sneeuwfrees worden opgepikt, kunnen ernstige schade en ernstig lichamelijk letsel veroorzaken. Richt de uitwerppijp altijd

in de tegenovergestelde richting van mogelijke gevaren. De uitwerppijp kan 180° worden versteld door aan de rotatiehendel van de uitwerppijp te draaien. Draai de rotatiehendel van de uitwerppijp met de klok mee om de uitwerppijp naar rechts te bewegen; tegen de klok in om de uitwerppijp naar links te bewegen.

AFSTELLING SLEEPVOETEN

Door de sleepvoeten af te stellen, wordt de hoogte boven de grond ingesteld waarop de schaafplaat van de vijzel werkt. Voor het ruimen van sneeuw van beton, asfalt en andere gladde oppervlakken, stelt u de schaafplaat van de vijzel zo in dat de onderkant van de plaat zich net boven de grond bevindt.

Voor het ruimen van sneeuw van grind, vuil en andere ruwe oppervlakken, stelt u de schaafplaat van de vijzel iets boven de grond in om te voorkomen dat er vuil en grind in de vijzel terechtkomen.

De optimale hoogte van de plaat is afhankelijk van het type oppervlak dat wordt vrijgemaakt. Oppervlakken met groter grind of stenen vereisen een hogere schaafplaathoogte.

1. Verplaats de sneeuwfrees naar een stevig, glad en vlak oppervlak.
2. Plaats een afstandsplaat op de grond onder de schaafplaat van de vijzel tussen de sleepvoeten. De dikte van de plaat moet hetzelfde zijn als de hoogte boven de grond waarop u de schaafplaat van de vijzel wilt verhogen. De sleepvoeten mogen de plaat niet raken.

Draai de twee moeren los en laat de sleepvoet naar de grond glijden en draai vervolgens de moeren vast om de sleepvoet vast te zetten.

BEDIENING VAN UW SNEEUWFREES

DE MOTOR HANDMATIG STARTEN

Volg de volgende stappen om de motor handmatig te starten:

1. Controleer de olie- en brandstofniveaus.
2. Zet de choke-hendel in de positie "CLOSE" (SLUITEN).
3. Zorg ervoor dat u de contactsleutel insteekt.
4. Druk 3 keer op de primerknop.
5. Trek langzaam aan de handgreep van de terugslagstarter totdat er een lichte weerstand voelbaar is, en trek vervolgens snel om de motor te starten. Laat het snoer voorzichtig teruglopen in de terugslagstarter. Laat het snoer nooit terugschieten.
6. Als de motor niet start, herhaalt u stap 4.
   OPMERKING: Raadpleeg de gids voor probleemoplossing na herhaalde mislukte pogingen om de motor te starten, voordat u het opnieuw probeert. Als de problemen aanhouden, neem dan contact op met de klantenservice.
7. Zodra de motor is gestart, zet u de choke-hendel langzaam helemaal terug in de "OPEN" (OPEN) positie.
8. Laat de motor enkele minuten draaien voordat u sneeuw gaat ruimen. Hierdoor kan de motor zijn snelheid en temperatuur stabiliseren.

DE MOTOR ELEKTRISCH STARTEN

Volg de volgende stappen om de motor te starten met behulp van de elektrische startfunctie:

1. Controleer de olie- en gasniveaus.
2. Zet de choke-hendel in de positie "CLOSE" (SLUITEN).
3. Zorg ervoor dat u de contactsleutel insteekt.
4. Druk 3 keer op de primerknop.
5. Steek het netsnoer in de startmotor.
6. Houd de startknop 2-3 seconden ingedrukt of totdat de motor start.
   OPMERKING: Als de motor na 2-3 seconden niet start, laat u de startknop los.
7. Als de motor niet start, wacht u 10 seconden en herhaalt u stap 6.
   OPMERKING: Raadpleeg de gids voor probleemoplossing na herhaalde pogingen om de motor te starten, voordat u het opnieuw probeert. Als de problemen aanhouden, neem dan contact op met de klantenservice.
8. Zodra de motor is gestart. Zet de choke-hendel langzaam helemaal in de "OPEN" (OPEN) positie. Laat de motor enkele minuten draaien voordat u probeert sneeuw te ruimen.

SNEEUW RUIMEN

Start de motor zodra uw sneeuwfrees enkele minuten buiten heeft gedraaid, hij is nu klaar voor gebruik. Zorg ervoor dat het pad voor uw sneeuwfrees vrij is van mensen, dieren, voorwerpen en alle andere obstakels, behalve sneeuw.

Stel de uitvoerkoker in op de gewenste richting.

Draai de draaihendel van de uitvoerkoker met de klok mee of tegen de klok in totdat de gewenste positie is bereikt.

Richt de uitvoerkoker nooit op mensen of dieren. Hoewel sneeuw onschuldig lijkt, kan het stenen of ander vuil bevatten dat ernstig letsel kan veroorzaken wanneer het door de uitvoerkoker wordt geslingerd.

1. Schakel de bedieningshendel (hendel) van de vijzel in/druk deze in om de vijzels en waaier te laten draaien.
2. Stel de gewenste richting en snelheid in met behulp van de bedieningshendel voor snelheid/versnelling.
3. Schakel de bedieningshendel (hendel) van de aandrijving in/druk deze in en richt de sneeuwfrees in de te ruimen sneeuw.
   LET OP: NOOIT de posities van de snelheid/versnelling wijzigen terwijl de bedieningshendel (hendel) van de aandrijving is ingeschakeld. Schakel de bedieningshendel van de aandrijving UIT VOORDAT u de snelheid of richting wijzigt. Als de sneeuw dieper is dan de hoogte van de vijzel, verwijder deze dan in verschillende stappen met smallere banen. Maak verschillende passages waarbij de vijzel de geruimde gebieden overlapt en de voorwaartse snelheid wordt verminderd.

Voor de beste ruimefficiëntie kunt u sneeuw ruimen voordat deze smelt, opnieuw bevriest en hard wordt. Harde en natte sneeuw kan erg moeilijk te ruimen zijn.

Het ruimen van natte, zware sneeuw kan een uitdaging zijn, afhankelijk van de omgevingstemperatuur, de luchtvochtigheid en de algemene klimaatomstandigheden, inclusief de werkelijke sneeuwomstandigheden, er is mogelijk geen 100% oplossing omdat sneeuw te nat of te compact kan zijn om te verplaatsen of te gooien. Natte sneeuw zal de neiging hebben om te verstoppen en meer aan de vijzels en de uitvoerkoker te blijven plakken. Houd de vijzel zo veel mogelijk ingeschakeld bij het ruimen van natte sneeuw om verstopping te helpen voorkomen.

Als de sneeuw gevuld is met vreemd materiaal, kan dit schade aan de sneeuwfrees veroorzaken. Vermijd sneeuw met vreemde materialen.

STOPPEN

Wanneer u klaar bent met het gebruik van uw sneeuwfrees, voert u de volgende stappen uit om deze uit te schakelen.

1. Schakel de vijzel en waaier 30 seconden in om eventuele resterende sneeuw in uw sneeuwfrees te verwijderen
2. Stop de rotatie van het vijzelblad door de (linker) bedieningshendel (hendel) van de vijzel los te laten.
3. Verwijder de motorveiligheidssleutel om de werking van de motor te stoppen.
4. Verwijder sneeuw van alle oppervlakken van de sneeuwfrees, inclusief de vijzelbehuizing en de uitvoerkoker.

BEPERKINGEN BIJ HET VRIJMAKEN

Als de sneeuwuitwerpkoker of de vijzelbehuizing verstopt raakt, STOP dan de motor. Verwijder de motorveiligheidssleutel en zorg ervoor dat alle draaiende onderdelen volledig tot stilstand zijn gekomen. Gebruik het meegeleverde sneeuwruimgereedschap om de verstopping te verwijderen. Veeg na het ontstoppen het gereedschap schoon en plaats het in de houder bovenop de vijzelbehuizing.

ONDERHOUD

BANDEN OPPOMPEN

Controleer voor elk gebruik van uw sneeuwfrees de bandenspanning. De druk in elke band moet tussen 20-24 psi liggen voor de beste prestaties. De druk kan worden gecontroleerd met behulp van een gewone bandenspanningsmeter. Vul de banden met behulp van een kleine of drukregulerende luchtcompressor.

POMP DE BANDEN NIET TE VER OP. Te ver oppompen kan ervoor zorgen dat een band barst en ernstig lichamelijk letsel veroorzaakt.

VERVANGING VAN DE SCHRAAPPLAAT

Verwijder beide glijschoenen en hardware, inclusief de slotbouten en moeren waarmee de schraapplaat aan de sneeuwfreesbehuizing is bevestigd. Monteer de nieuwe schraapplaat opnieuw en zorg ervoor dat de koppen van de slotbouten zich aan de binnenkant van de vijzelbehuizing bevinden.

VIJZEL- OF WAAIERBLOKKADES

De vijzel en waaier draaien met hoge snelheden, wat schade of zelfs amputatie van lichaamsdelen van een persoon kan veroorzaken. Zelfs als u de vijzel of waaier niet ziet draaien, kan deze op elk moment starten als de motor draait. Verwijder de veiligheidssleutel voordat u de blokkades schoonmaakt. Het gereedschap voor het reinigen van de uitvoerkoker is bevestigd aan de bovenste buis.

1. Schakel altijd de motor UIT voordat u probeert verstoppingen of blokkades te verwijderen.
2. Houd handen en voeten uit de buurt van draaiende onderdelen terwijl de motor draait.
3. Draag geen loszittende kleding die verstrikt kan raken in draaiende onderdelen.
4. Wacht tot de vijzel en de waaier volledig tot stilstand zijn gekomen.
5. Verwijder alle zichtbare blokkades met behulp van het reinigingsgereedschap dat aan uw machine is bevestigd.

Probeer verstoppingen NIET met uw handen of voeten te verwijderen.

VERVANGING VAN DE BORG pennen VAN DE VIJZEL

Borgpennen worden gebruikt om de vijzelas aan de vijzelbladen te bevestigen. Stop de motor door de veiligheidssleutel te verwijderen. Een verstopping of blokkade in de vijzels kan ertoe leiden dat een of meerdere borgpennen breken. De borgpennen zijn een veiligheidsmechanisme en zijn ontworpen om te breken onder hoge belasting of impact en het vijzelaandrijfsysteem te beschermen tegen schade. Vervangende borgpennen en nylon borgmoeren worden meegeleverd met uw sneeuwfrees.

Voor extra vervangende borgpennen kunt u contact opnemen met de klantenservice op (800)791 9458.

1. Schakel de motor uit en wacht tot alle bewegende delen volledig tot stilstand zijn gekomen. Verwijder alle overblijfselen van de gebroken borgpen. Het kan nodig zijn om de moer van de gebroken borgpen los te schroeven en de gebroken pen eruit te drijven.
2. Steek een nieuwe borgpen door het gat in de vijzelas en draai deze vast met de nylon borgmoer van de borgpen. Draai de nylon borgmoer niet te vast aan.
   Opmerking: Vervang de borgpennen nooit door standaard pennen of bevestigingsmiddelen. Er kan schade ontstaan aan de sneeuwblazer en de aandrijfsystemen.

LET OP: Vervang de borgpennen nooit door standaard pennen of bevestigingsmiddelen. Er kan schade ontstaan aan de sneeuwblazer en de aandrijfsystemen.

PROBLEEMOPLOSSING

Voordat u inspecties, reparaties of aanpassingen uitvoert, moet u de motor stoppen, wachten tot alle bewegende onderdelen niet meer bewegen en voorzichtig de bougiekabel van de motor loskoppelen. Als de sneeuwblazer moet worden gekanteld of gedraaid voor een inspectie of reparatie, wacht dan eerst tot de motor koel aanvoelt en laat vervolgens alle brandstof en olie uit de motor in geschikte containers lopen en bewaar of verwijder deze op de juiste manier.

Motorsystemen

Opmerking: Raadpleeg de onderstaande informatie over probleemoplossing voor alle motorproblemen.

Probleem	Oorzaken	Oplossing
Motor start niet (motor draait wel rond)	Bougiekabel losgekoppeld	Sluit de kabel aan op de bougie
	Defecte bougie	Reinig, stel de opening af of vervang de bougie.
	Motor overstroomd met brandstof	Stop met het gebruik van de choke of primer, reinig of vervang de bougie.
	Veiligheidssleutel niet in de motorontsteking gestoken	Steek de sleutel volledig in de schakelaar.
	Choke niet in de START-positie	Zet de choke in de START-positie en verplaats deze na het starten van de motor langzaam naar de RUN-positie naarmate het motortoerental en de werking stabiliseren bij het ingestelde toerental. Als de motor nog steeds niet start, zet u hem op halve choke en start u de motor.
	Brandstof onjuist, oud of beschimmeld, ontsteekt niet	Maak de brandstoftank en carburateur leeg en schoon, vul ze bij met verse, schone benzine. ( Opmerking: Brandstof kan in sommige gevallen na 30 dagen beschimmeld raken)
	Brandstofsysteem of -leiding geblokkeerd of verstopt	Reinig het brandstofsysteem of de -leiding
	Verlengkabel is niet correct aangesloten op de aansluiting van de elektrische starter	Plaats de verlengkabel opnieuw in de aansluiting van de elektrische starter.
De elektrische starter van de motor start de motor niet	Geen stroom van de voeding, stroomonderbreker geactiveerd	Controleer of het verlengsnoer van de voeding is aangesloten.
	De draaddikte van de verlengkabel is te klein of de kabel is te lang	Gebruik een verlengkabel met de juiste specificaties en lengte
	CHOKE in de AAN- of gedeeltelijke AAN-positie	Zet de CHOKE-hendel in de RUN-stand
Motor loopt onregelmatig, valt stil of lijkt weinig vermogen te hebben	Brandstof onjuist, oud of beschimmeld	Maak de brandstoftank en carburateur leeg en schoon, vul ze bij met verse, schone benzine. ( Opmerking: Brandstof kan in sommige gevallen na 30 dagen beschimmeld raken)
	Brandstofsysteem of -leiding geblokkeerd of verstopt	Reinig het brandstofsysteem of de -leiding
	Carburateur moet worden gereinigd	Reinig het brandstofsysteem en de carburateur
	Bougiekabel los	Sluit de bougiekabel aan en draai deze vast
	Defecte bougie	Reinig, stel de opening af of vervang de bougie, zie de handleiding van de motor
	Te veel motorolie	Laat de olie tot het juiste niveau weglopen. De olie mag niet boven de bovenste 2 schroefdraden van de ONDERSTE vulplug komen.
	Laag of leeg motoroliepeil	Voeg olie toe

Aandrijfsysteem

Vijzelsysteem

ONTPLOFTE WEERGAVE EN ONDERDELENLIJST

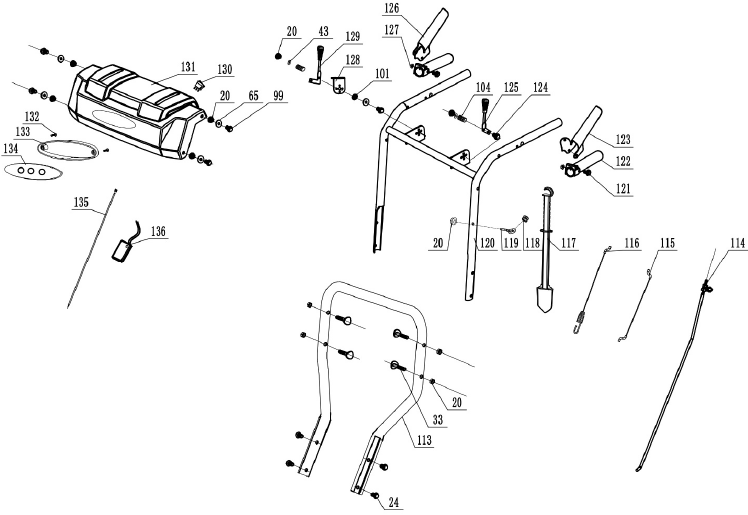

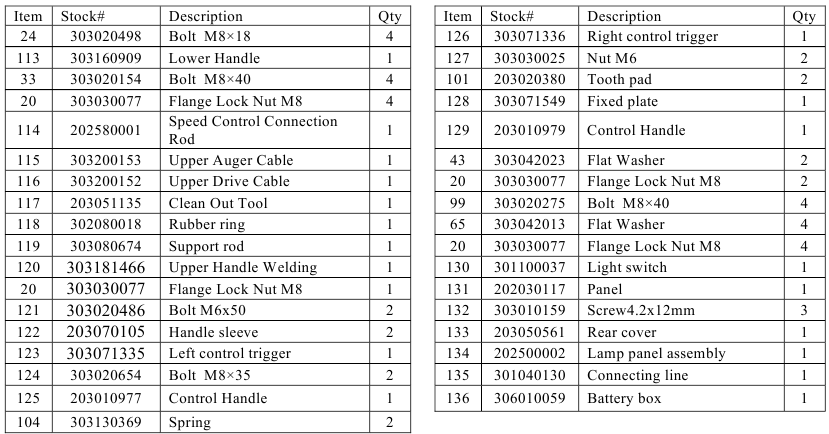

PANEELMONTAGE

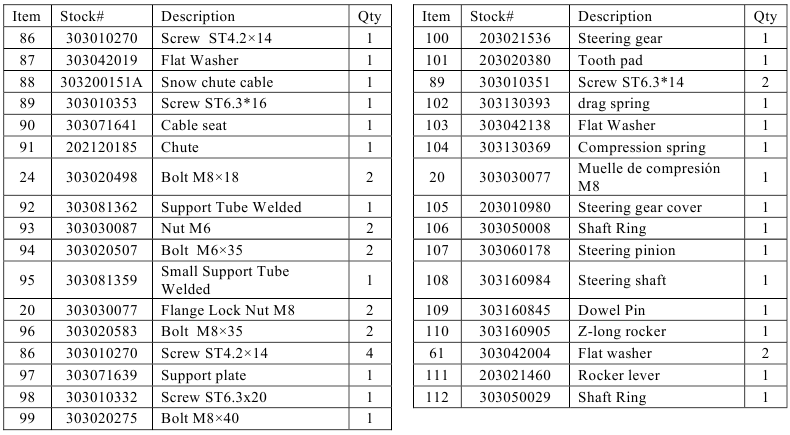

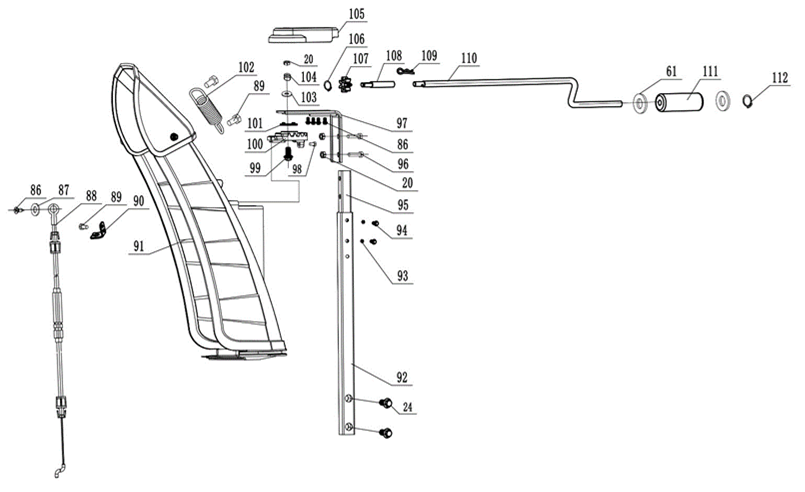

AFVOERKOKERMONTAGE

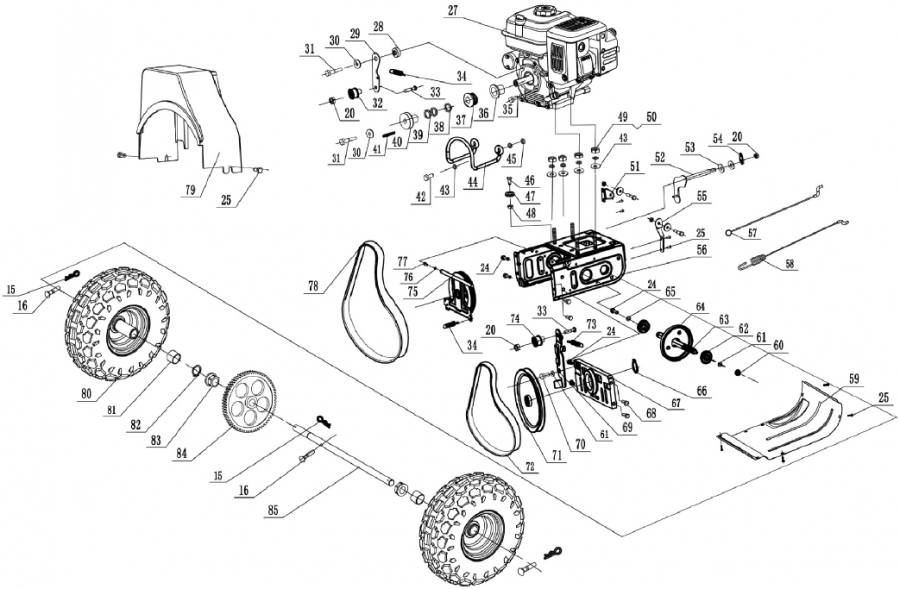

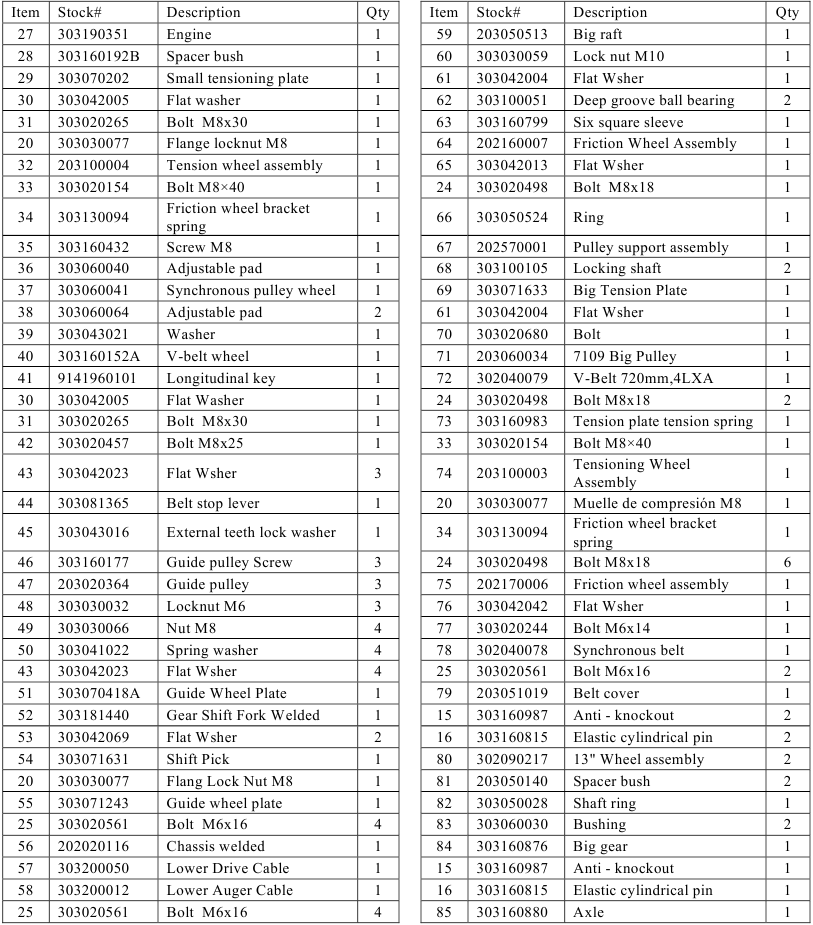

FRAME-MONTAGE

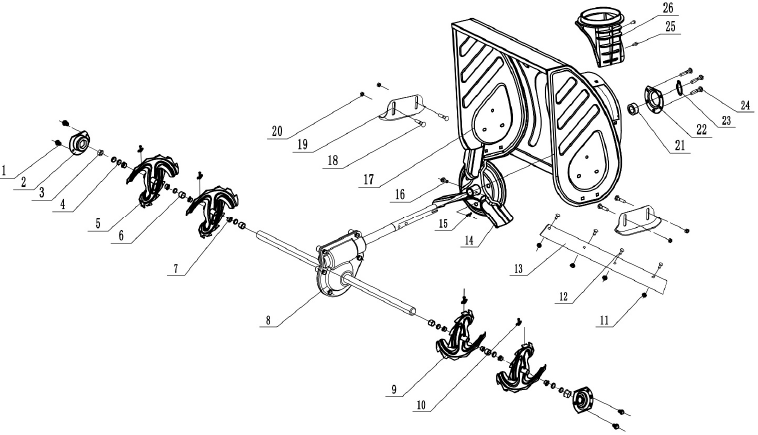

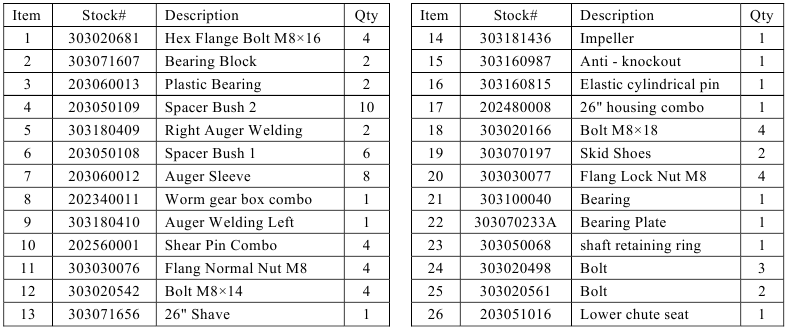

VIJZELBEHUIZINGMONTAGE

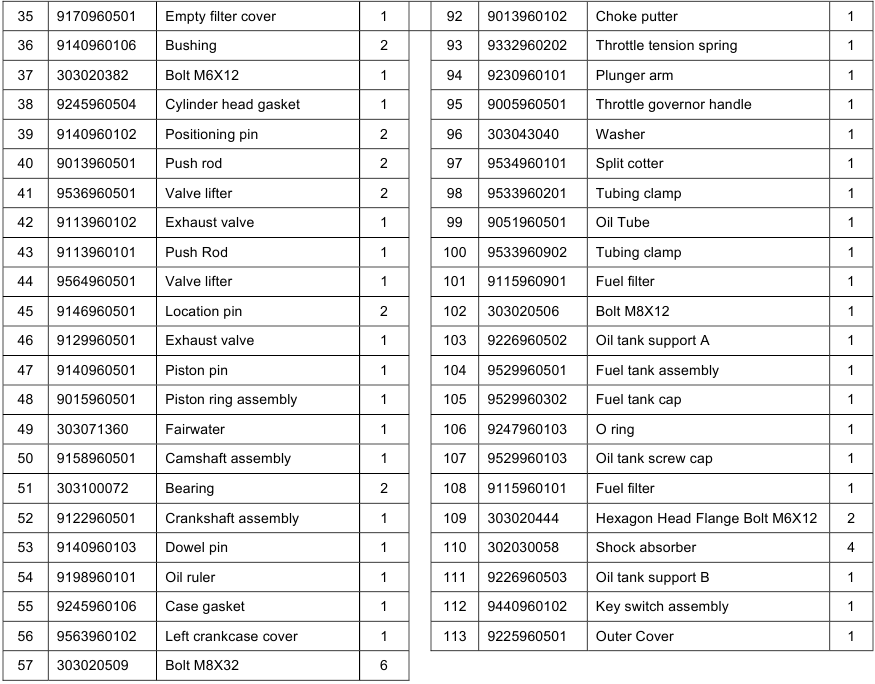

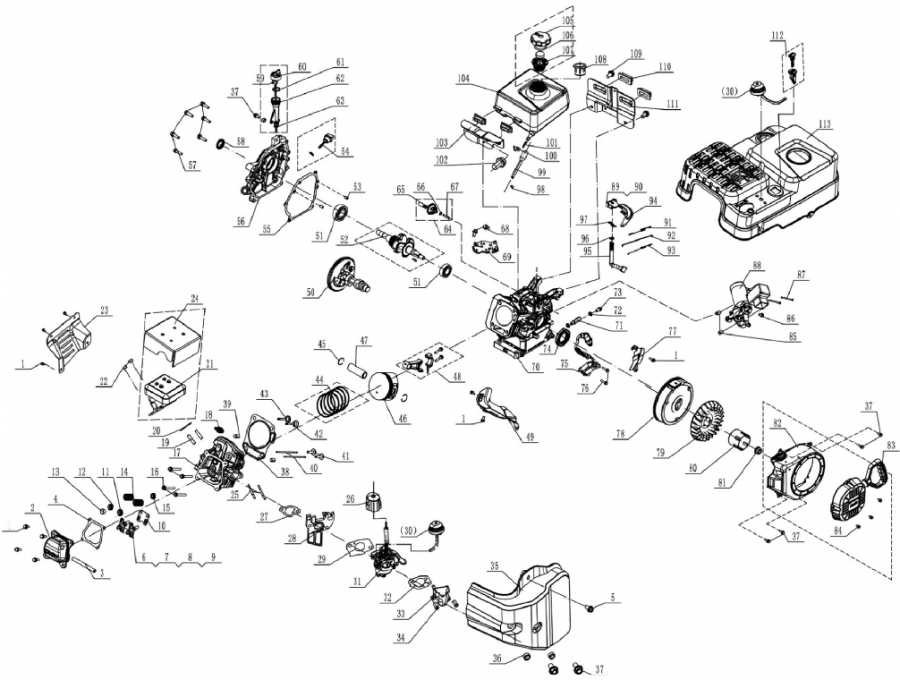

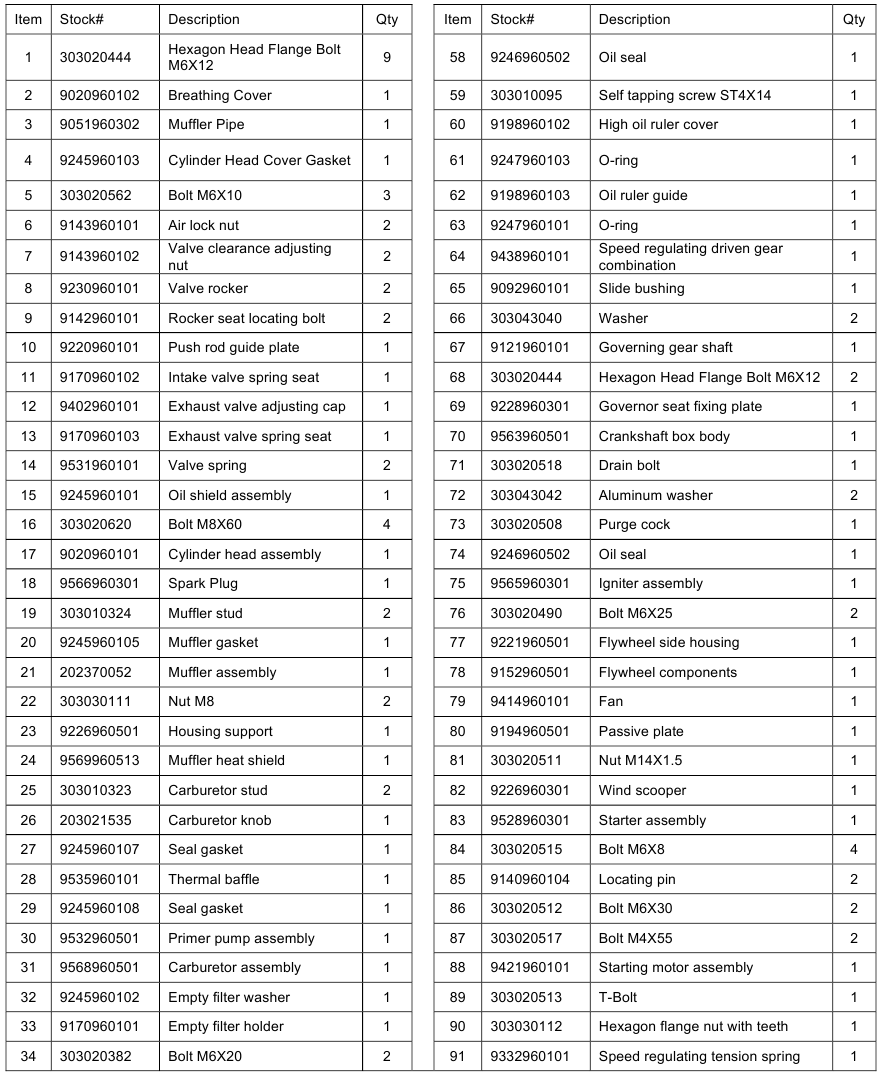

ONTPLOFTE WEERGAVE VAN DE MOTOR EN STUKLIJST

Klantenservice

VRAGEN? PROBLEMEN?
Om vragen te beantwoorden en problemen op de meest efficiënte en tijdige manier op te lossen, kunt u contact opnemen met de klantenservice via
(800) 791-9458 (Gratis),
ma-vr 9.00-17.00 uur EST
of e-mail: support@amerisuninc.com,
support@powersmartusa.com

Website: www.powersmartusa.com

Referenties

• De brandstof aftappen - Correcte voorbereiding van de zomer buiten het seizoen voor de opslag van sneeuwruimers - - YouTube
• PowerSmart USA | Geef uw slimme leven een boost met onze innovatieve apparatuur voor buiten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PowerSmart DB7109B - Handleiding sneeuwblazer

Beschikbare talen
