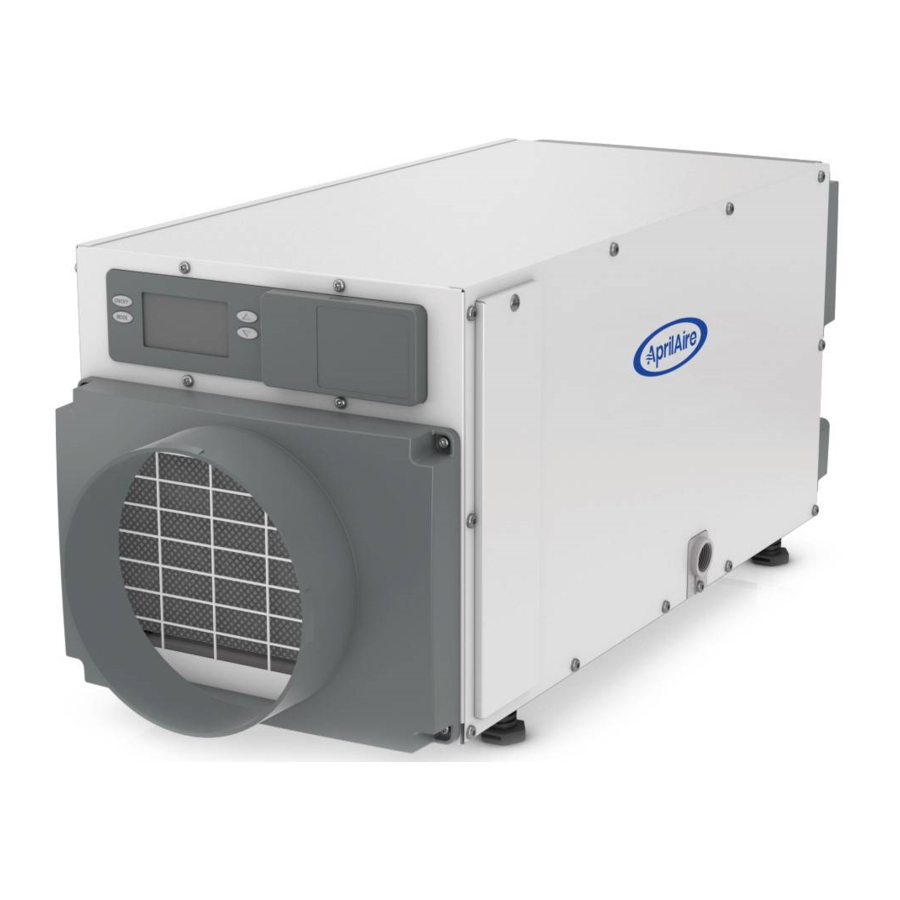

Aprilaire E070 - Handleiding luchtontvochtiger

ONTVOCHTIGING VAN KRUIPRUIMTEN

De AprilAire-luchtontvochtiger regelt de luchtvochtigheid in uw kruipruimte. Een krachtige ventilator in de luchtontvochtiger zuigt lucht in de kast, waar deze wordt gefilterd voordat vocht wordt verwijderd. Een gesloten koelsysteem verwijdert vocht door de lucht door een reeks buizen en lamellen te leiden die kouder worden gehouden dan het dauwpunt van de binnenkomende lucht. Het dauwpunt is de temperatuur waarbij vocht in de lucht condenseert, vergelijkbaar met wat er aan de buitenkant van een koud glas gebeurt op een warme zomerdag. Het gecondenseerde vocht druppelt in de afvoerbak van de luchtontvochtiger naar een afvoerslang die naar de dichtstbijzijnde vloerafvoer of condensaatpomp wordt geleid. Nadat het vocht is verwijderd, beweegt de lucht door een tweede spiraal waar deze opnieuw wordt verwarmd voordat deze terug de kruipruimte in wordt gestuurd. De lucht die de luchtontvochtiger verlaat, is warmer en droger dan de lucht die de luchtontvochtiger binnenkomt. U kunt de hoeveelheid vocht die de woning binnenkomt verminderen door ramen, deuren en open haarden te sluiten wanneer de luchtvochtigheid buiten hoog is, en door kleding buiten te drogen. Directe afvoer van keukenventilatoren en badkamerventilatoren is de beste manier om de luchtvochtigheid als gevolg van koken en douchen/baden te beheersen. De luchtontvochtiger is niet ontworpen om condensatie op de ramen in de winter te voorkomen. Gebruik ventilatie om de luchtvochtigheid binnenshuis in de winter te verlagen.

SPECIFICATIES

OPMERKING: Nominale capaciteit en stroomverbruik gemeten bij 80°F/60% RV-inlaatomstandigheden bij 00 externe statische druk

DE LUCHTONTVOCHTIGER BEDIENEN

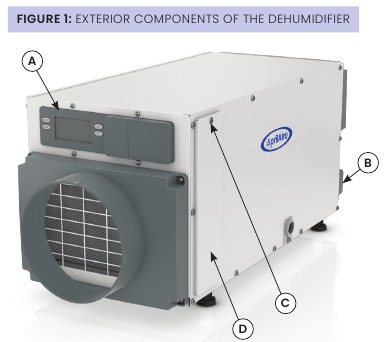

1. Gebruik, indien aanwezig, de AAN/UIT-schakelaar, die zich bij het netsnoer bevindt, om de luchtontvochtiger van stroom te voorzien.
   OPMERKING: Het apparaat kan aangesloten blijven met een AAN/UIT-schakelaar aan, tenzij het apparaat langere tijd niet wordt gebruikt. Gebruik de ON/OFF button (AAN/UIT-knop) op de gebruikersinterface om het apparaat voor korte tijd uit te schakelen. Wanneer het apparaat inactief is (noch de ventilator, noch de compressor draait), verbruikt het apparaat minder dan 3 W aan stroom.

   1. GEBRUIKERSINTERFACE
   2. AAN/UIT-SCHAKELAAR (SELECTE MODELLEN)
   3. BORGSCHROEF FILTERTOEGANGSDEUR
   4. FILTERTOEGANGSDEUR

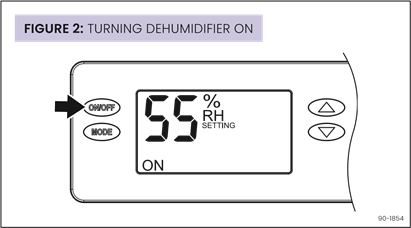

2. Gebruik de ON/OFF button (AAN/UIT-knop) (zie FIGUUR 2) op de gebruikersinterface om de luchtontvochtiger AAN te zetten. De eerste keer dat u op een knop drukt, gaat het displaylampje branden, dus als het scherm donker was, moet u er misschien nog een keer op drukken. Eenmaal AAN toont het scherm de huidige instelling van de luchtontvochtiger.

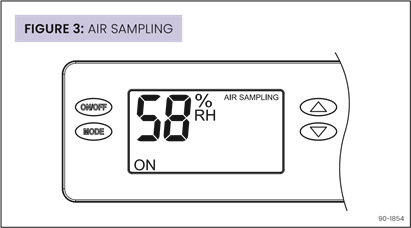

3. De ventilator van de luchtontvochtiger gaat aan, SETTING (INSTELLING) verdwijnt van het scherm en AIR SAMPLING (LUCHT MONSTERNEMEN) verschijnt (zie FIGUUR 3). Dit geeft aan dat de luchtontvochtiger de lucht bemonstert om te bepalen of ontvochtiging nodig is en toont het gemeten luchtvochtigheidsniveau.
   Als de bediening al AAN staat, zal het verlagen van de instelling het bemonsteren van de lucht initiëren.

4. Na 3 minuten de lucht te hebben bemonsterd, als de relatieve vochtigheid (RV) hoger is dan de instelling, schakelt de compressor in om de ruimte te ontvochtigen. DEHUMIDIFYING (ONTVOCHTIGEN) verschijnt wanneer de compressor wordt ingeschakeld (zie FIGUUR 4).


ENERGIEBESPARINGSTIPS

1. Pas de vochtigheidsinstelling zo hoog aan als comfortabel is om de draaitijd van de luchtontvochtiger te verkorten. Als het klam aanvoelt of "muffig ruikt", verlaag dan de vochtigheidsinstelling. Om energie te besparen, zet u de luchtontvochtiger op UIT wanneer u uw ramen opent, net als bij airconditioning.
2. Als u uw huis langere tijd in de zomer verlaat, zet dan de RV op 55% en zet uw thermostaat zo hoog als u comfortabel kunt instellen in de koelmodus. Dit houdt de luchtvochtigheid op een gecontroleerd niveau en minimaliseert de hoeveelheid gebruikte koelenergie.

ONDERHOUD

HET FILTER REINIGEN

1. Na de eerste installatie moeten het luchtfilter en de afvoer om de 6 maanden worden gecontroleerd en gereinigd.
2. Druk op de ON/OFF button (AAN/UIT-knop) op de gebruikersinterface om het apparaat UIT te zetten.
3. Draai de borgschroef op de filtertoegangsdeur (zie FIGUUR 1) los vanaf de afvoerkant van de luchtontvochtiger totdat deze loskomt en verwijder vervolgens de filterdeur.
4. Schuif het filter uit de luchtontvochtiger.
5. Spoel het filter af met water om stof en verzamelde deeltjes uit het filter te verwijderen.
6. Schud overtollig water van het filter.
7. Reinig de afvoer zoals beschreven in DE AFVOER REINIGEN.
8. Installeer het filter opnieuw. Een pijl op het filterframe geeft de richting van de luchtstroom aan en deze moet in de luchtontvochtiger wijzen.
9. Plaats de filtertoegangsdeur terug en draai de borgschroef vast.
10. Druk op de ON/OFF button (AAN/UIT-knop) om de luchtontvochtiger weer AAN te zetten.
    De serviceherinnering CLEAN FILTER (FILTER REINIGEN) (zie FIGUUR 5) wordt om de 6 maanden op de bediening weergegeven. Om het servicebericht te wissen, drukt u tegelijkertijd 3 seconden op de en knoppen.

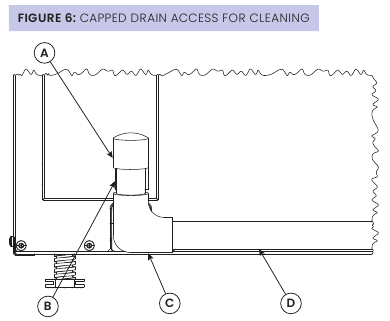

DE AFVOER REINIGEN

1. Met de filterdeur aan de afvoerkant van de luchtontvochtiger verwijderd, reinigt u het toegankelijke deel van de afvoerbak met een mild reinigingsmiddel.
2. Als de afvoer een afgesloten T-stuk of bocht heeft om de reiniger rechtstreeks in de afvoer te kunnen gieten, verwijder dan de dop en giet ongeveer een kopje witte azijn in de buis (zie FIGUUR 6). Als er geen zichtbare toegang is tot de afvoerleiding van buiten de luchtontvochtiger, giet dan ongeveer een kopje azijn in de afvoerbak van de luchtontvochtiger.

   1. DOP
   2. KLEIN GEDEELTE VAN DE AFVOERBUIS
   3. 3/4" 3-WEG BOCHT OF T-STUK EN BOCHT
   4. CONDENSAATAFVOERLEIDING
3. Als de luchtontvochtiger heldere flexibele afvoerslangen heeft, controleer dan op overmatige ophoping in de afvoerleiding die de waterstroom kan belemmeren en vervang deze indien nodig. Heldere, gladde, flexibele 3/4" binnendiameter (ID) afvoerslangen zijn verkrijgbaar in de meeste bouwmarkten of doe-het-zelfwinkels.

HET APPARAAT VOORBEREIDEN OP INSTALLATIE

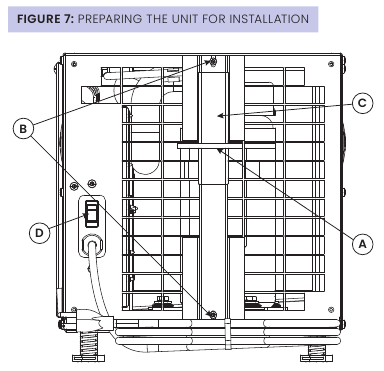

Knip de riem door die de transportbeugel van de compressor vastzet en verwijder de riem en de transportbeugel (zie FIGUUR 7).

1. KUNSTSTOF RIEM
2. SCHROEVEN
3. TRANSPORTBEUGEL
4. AAN/UIT-SCHAKELAAR (SELECTE MODELLEN)

1. Knip de plastic riemen door en verwijder ze waarmee de compressor aan de transportbeugel is bevestigd.
2. Verwijder de twee schroeven waarmee de transportbeugel aan de behuizing is bevestigd. Verwijder en gooi de transportbeugel weg en installeer de twee schroeven opnieuw in de luchtontvochtiger.

DE GEBRUIKERSINTERFACE HERPOSITIONEREN VOOR DE TOEPASSING

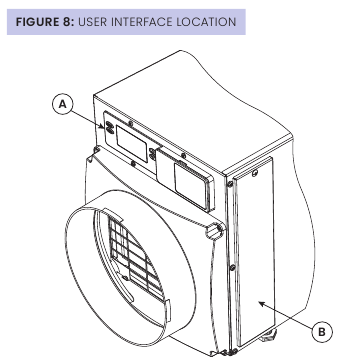

Zoek de ingebouwde gebruikersinterface (zie FIGUUR 8). Deze kan 180 graden in beide richtingen worden gedraaid (zie FIGUUR 9).

1. GEBRUIKERSINTERFACE
2. FILTERTOEGANGSDEUR

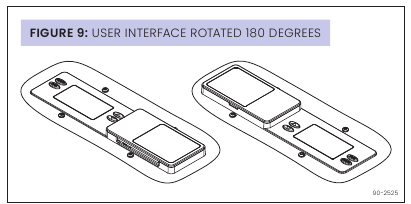

HET BEDIENINGSPANEEL DRAAIEN

1. Verwijder de filtertoegangsdeur en het filter.
2. Maak de ingebouwde gebruikersinterface los door de vier (4) schroeven rond de gebruikersinterface te verwijderen.
   OPMERKING: Gebruik één hand om de onderkant van de ingebouwde gebruikersinterface te ondersteunen bij het verwijderen.
3. Houd de gebruikersinterface in het apparaat en draai de oriëntatie 180 graden.
4. Zet de gebruikersinterface weer vast met dezelfde vier schroeven.

DE KANAALMANCHETTEN INSTALLEREN

• Gebruik de schroeven in de onderdelenverpakking om de kanaalmanchetten aan de inlaat en uitlaat van de luchtontvochtiger te bevestigen (zie FIGUUR 10).

  1. INLAATKANAALMANCHET
  2. UITLAATKANAALMANCHET
• Zorg ervoor dat er geen bochten in het leidingwerk van de uitlaat zitten over een minimum van 4". Dit zorgt voor een goede luchtstroom door het apparaat.

DE LUCHTONTVOCHTIGER INSTALLEREN

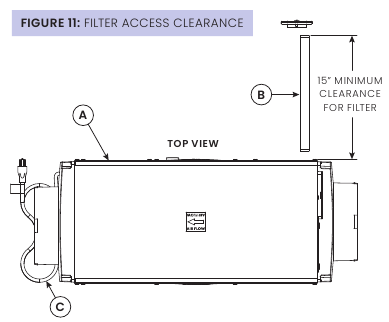

LOCATIE LUCHTONTVOCHTIGER

• Voor toegang tot de elektrische voorziening en het reinigen van de afvoer is het noodzakelijk het zijpaneel van de elektrische voorziening te verwijderen (zie FIGUUR 11). Houd voldoende ruimte vrij voor service aan deze zijde van het apparaat.

  1. TOEGANG ELEKTRISCHE VOORZIENING DEZE KANT
  2. FILTER
  3. VOEDINGSKABEL VAN 2,4 METER
• Houd voldoende ruimte vrij om het filter te verwijderen en terug te plaatsen
• Als u het apparaat op een moeilijk bereikbare plaats plaatst (zoals een kruipruimte, een zolder of zelfs een kelder voor sommige mensen), overweeg dan bedieningselementen zoals de Model 76 Dehumidifier Control, die in de leefruimte kan worden gemonteerd en op de luchtontvochtiger kan worden aangesloten.
• Voor installaties op zolder wordt aanbevolen de luchtontvochtiger op te hangen om geluidsoverdracht te verminderen
• Installeer de luchtontvochtiger altijd in of boven een condensbak wanneer u deze in of boven een afgewerkte ruimte plaatst.

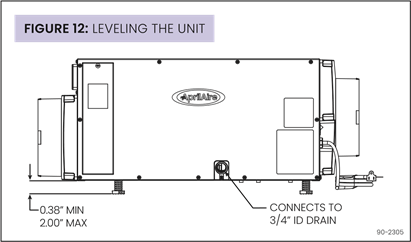

DE LUCHTONTVOCHTIGER WATERPAS ZETTEN EN VERHOGEN
De poten kunnen worden versteld om het apparaat waterpas te zetten en indien nodig afvoerfittingen en condensbakken te plaatsen (zie FIGUUR 12). Het apparaat moet van voor naar achter en van links naar rechts waterpas staan om een goede afvoer uit de luchtontvochtiger te garanderen.

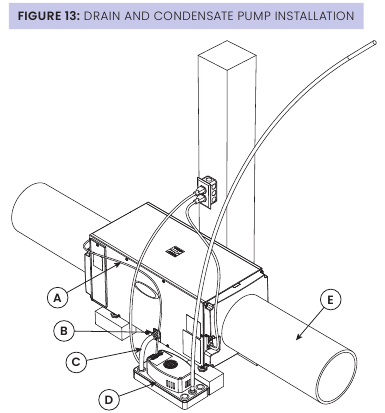

Als u een condensaatpomp (zie FIGUUR 13) aan de zijkant van het apparaat installeert, kan meer hoogte nodig zijn dan de verstelbare poten kunnen bieden. Verhogers (onderdeelnummer 5879) of ophangsets (onderdeelnummer 5822) zijn verkrijgbaar om de luchtontvochtiger hoger van de vloer te tillen.

1. DRAAD VLOTTERSCHAKELAAR
2. 3⁄4" MNPT X 3⁄4" TULE-AANSLUITING (INBEGREPEN)
3. 3⁄4" TRANSPARANTE PVC-SLANG (INBEGREPEN)
4. CONDENSAATPOMP (ONDERDEELNUMMER 4856)
5. GEÏSOLEERD FLEXIBEL KANAAL MET EEN DIAMETER VAN 20 CM

EEN CONDENSBAK ONDER DE LUCHTONTVOCHTIGER INSTALLEREN
Installeer de luchtontvochtiger altijd in of boven een condensbak wanneer u deze boven een afgewerkte ruimte plaatst. Houd u aan de plaatselijke voorschriften met betrekking tot het aftappen van de condensbak. Als een condensaatpomp nodig is, zorg er dan voor dat deze zich ook in de condensbak bevindt. Installeer een vlotterschakelaar in de condensbak en/of gebruik de overloopdraden/-aansluitingen op de condensaatpomp om de luchtontvochtiger te stoppen als er een overloop optreedt. Zie BEDRADING NAAR EEN VLOTTERSCHAKELAAR

DE AFVOER INSTALLEREN
HARDE LEIDING GEBRUIKEN

• Installeer een 3/4" PVC slip x 3/4" MNPT PVC-fitting op de luchtontvochtiger en gebruik 3/4" nominale PVC Schedule 40-buis om de condensaatafvoerleiding naar de dichtstbijzijnde vloerafvoer of naar een buitenlocatie te leiden die van het gebouw afloopt
• Zorg altijd voor een constante neerwaartse helling in de afvoerleidingen. Zorg ervoor dat de afvoerslang de verwijdering van het zijpaneel of de filterklep niet belemmert.
• Gebruik geen metalen fittingen en draai fittingen met schroefdraad alleen handvast aan. PTFE-schroefdraadafdichtingstape wordt aanbevolen voor verbindingen met schroefdraad
• Installeer een T-stuk of een drieweg bocht bij de uitlaat van de luchtontvochtiger met een kleine, afgedekte verticale buis (maak de dop niet vast) zodat er reinigingsmiddel in de afvoerleiding kan worden gegoten (zie FIGUUR 6)
• PVC-primer en cement worden aanbevolen voor slip-fit verbindingen (maak geen schroefdraadverbindingen vast)

FLEXIBELE SLANG GEBRUIKEN

• Installeer de meegeleverde 3/4" NPT x 3/4" slangtule-fitting en gebruik 3/4" I.D. flexibele afvoerslang. Draai de fitting handvast aan de luchtontvochtiger. PTFE-schroefdraadafdichtingstape wordt aanbevolen voor verbindingen met schroefdraad
• Zorg altijd voor een constante neerwaartse helling van de luchtontvochtiger naar de dichtstbijzijnde vloerafvoer of condensaatpomp, en zorg ervoor dat de zachte slang niet oprolt, wat kan leiden tot een luchtbel.

DE CONDENSAATPOMP INSTALLEREN

• De AprilAire Model 4856 condensaatpomp kan water tot 6,7 meter omhoog pompen (zie FIGUUR 13)
• De luchtontvochtiger kan worden verhoogd (terwijl hij waterpas blijft) om de neerwaartse helling te vergroten voor een goede afvoer
• Sluit de draden van de vlotterschakelaar aan op de normaal gesloten contacten van de condensaatpomp (zie FIGUUR 16)

KANALEN INSTALLEREN

Voeg kanalen toe aan de inlaat en uitlaat van de luchtontvochtiger om ervoor te zorgen dat de ontvochtigde lucht door de kruipruimte wordt gecirculeerd en het geluidsniveau van de luchtontvochtiger wordt verlaagd. Richt de inlaat- en uitlaatkanalen in tegengestelde richting om recirculatie van ontvochtigde lucht te minimaliseren.

• De maximaal aanbevolen totale kanaallengte is 30 meter
• Om te voorkomen dat er vuil en andere deeltjes worden aangezogen, legt u het aanzuigkanaal niet op de vloer van de kruipruimte.

OPMERKING: De maximaal toelaatbare statische druk voor dit apparaat is 0,04" wc

BEDRADING

Er is geen extra bedrading nodig, tenzij:

• een afzonderlijke afstandsbediening, zoals een hygrostaat, moet worden gebruikt
• een vlotterschakelaar, die integraal deel uitmaakt van een condensaatpomp of op de condensbak is gemonteerd, wordt gebruikt

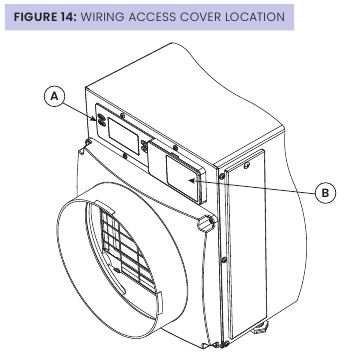

Gebruik 18-22 AWG-draad voor alle benodigde bedrading. U krijgt toegang tot de bedradingsaansluitingen van de luchtontvochtiger door de bedradingsafdekking bij het gebruikersinterfacedisplay te verwijderen (zie FIGUUR 14). Klik de bedradingsafdekking terug op zijn plaats nadat alle bedrading is voltooid.

1. GEBRUIKERSINTERFACE
2. AFDEKKING VOOR BEDRADINGSAANSLUITING

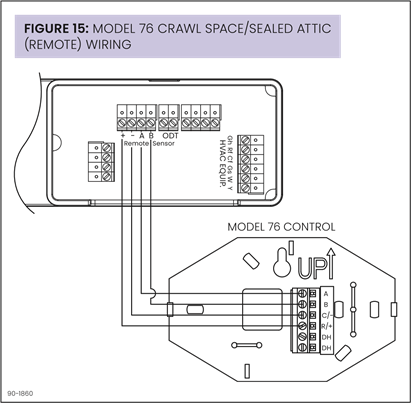

BEDRADING NAAR AFSTANDSBEDIENING
De Model 76, wanneer gebruikt als een afstandsbediening, stelt de gebruiker in staat de door de luchtontvochtiger gemeten vochtigheid te zien en de instelling van de luchtontvochtiger vanaf een externe locatie aan te passen. Dit wordt meestal gebruikt wanneer de luchtontvochtiger een moeilijk bereikbare locatie bedient, zoals een kruipruimte of kelder. Sluit de afstandsbediening aan zoals weergegeven in FIGUUR 15
Als u de AprilAire Model 76 als een afstandsbediening gebruikt, sluit u deze aan op de {+ - A B}-aansluitingen. Raadpleeg de installatie-instructies voor de bediening die wordt gebruikt voor bedradingsdetails
OPMERKING: Luchtcirculatie is geen optie bij gebruik van een Model 76 als afstandsbediening

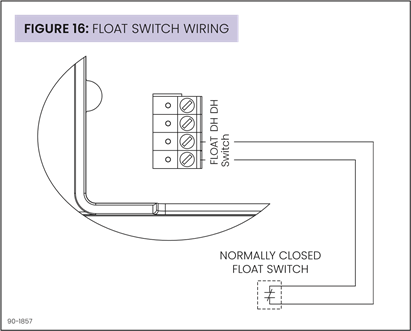

BEDRADING NAAR EEN VLOTTERSCHAKELAAR
Alleen gebruiken als de installatie een vlotterschakelaar of een condensaatpomp bevat. De luchtontvochtiger verlaat de fabriek met een jumperdraad die is geïnstalleerd in de aansluitingen van de vlotterschakelaar. Verwijder de jumper en sluit de draden van de vlotterschakelaar aan op de vlotterschakelaar of de overloopbeveiligingsschakelaar van de condensaatpomp zoals weergegeven in FIGUUR 16

LUCHT CIRCULEREN
De luchtontvochtiger heeft een optionele ventilatiefunctie die kan worden gebruikt om lucht door de luchtontvochtiger te laten circuleren, om uniforme vochtigheidsniveaus in de hele ruimte te bevorderen. Wanneer deze functie is ingeschakeld, kan de ventilator van de luchtontvochtiger worden ingesteld om van 0 minuten (geen luchtcirculatie) tot 60 minuten (continu) per uur te draaien
OPMERKING: De ingebouwde bediening moet worden gebruikt bij luchtcirculatie

INSTALLATEURINSTELLING

Als u een Model 76-afstandsbediening, de functie voor luchtcirculatie of een RH-offset toepast, gaat u verder met stap 1 hieronder. Als u deze functies niet gebruikt, gaat u verder met HET APPARAAT STARTEN

1. Steek de stekker van het apparaat in het stopcontact en zet de aan/uit-schakelaar AAN (indien aanwezig)

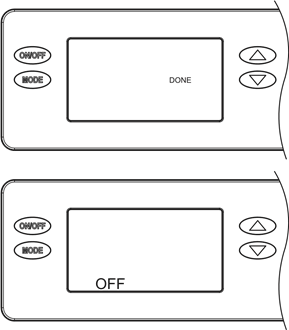

2. Het scherm van de ingebouwde bediening moet UIT weergeven. Als dit niet het geval is, drukt u op de aan/uit-knop om het apparaat UIT te schakelen
   OPMERKING: Als de achtergrondverlichting van het display niet brandt, wordt met de eerste druk op de knop (een willekeurige knop) alleen de achtergrondverlichting ingeschakeld. Druk een tweede keer op de knop om de functie te activeren

3. Houd de MODE (modus)-knop op de ingebouwde bediening 3 seconden ingedrukt om het menu Installer Set-Up (installateurinstelling) te openen
4. Druk op MODE (modus) om door de schermen te navigeren om de luchtontvochtiger in te stellen voor de geïnstalleerde toepassing. Druk op de knop of om items te selecteren. Om de installateurinstelling te verlaten, navigeert u door alle opties met behulp van de MODE (modus)-knop. Navigeer door de volgende schermen om de luchtontvochtiger in te stellen voor de geïnstalleerde toepassing
5. Nadat de opties voor de installateurinstelling zijn voltooid,
   knippert GEREED 3 seconden en keert de bediening terug naar het scherm UIT

6. Niet alle systeeminstellingsopties worden in deze instructies behandeld. De standaardinstellingen worden aanbevolen voor die opties in de meeste toepassingen

AFSTANDSBEDIENING INSTELLEN – KRUIPRUIMTE/VERZEGELDE ZOLDER
Als u de Model 76 aansluit voor afstandsbediening, drukt u op de knop of om INGESCHAKELD te selecteren. Druk vervolgens op de of MODE (modus)-knop om naar het volgende scherm te gaan.

VENTILATIE / LUCHT CIRCULEREN INSTELLEN

1. Als u de luchtontvochtiger gebruikt voor luchtcirculatie, drukt u op de of knop om INGESCHAKELD te selecteren. Druk vervolgens op de MODE (modus)-knop om naar het volgende scherm te gaan.


2. Druk op MODE (modus) in het scherm VENTILATIETIMER om naar het scherm voor ventilatietijdselectie te gaan
3. Druk op de knop of om de ventilatietijd per uur aan te passen van 0 tot 60 minuten

EEN RH-OFFSET TOEPASSEN
Er kan een offset worden toegepast op de ingebouwde vochtigheidsmeting om afwijkingen met andere vochtmeetapparaten in huis te voorkomen. Gebruik de knop of om een offset van -5% tot 5% te selecteren. Druk op de MODE (modus)-knop om de schermen van de installateurinstelling te verlaten. GEREED wordt op het scherm weergegeven en de installateurinstelling is voltooid

DE EENHEID STARTEN EN WERKINGSPROCES

Zorg ervoor dat de eenheid is aangesloten en, indien aanwezig, gebruik de AAN/UIT-schakelaar in de buurt van het netsnoer om de ontvochtiger van stroom te voorzien.

ALLEEN DE ONTMOCHTIGINGSREGELAAR GEBRUIKEN

1. Druk op de AAN/UIT-knop om de ontvochtigingsregelaar AAN te zetten. Het display toont de huidige vochtigheidsinstelling en de ventilator van de ontvochtiger gaat aan om te beginnen met bemonsteren.
   De instelling wordt vervangen door de gemeten vochtigheid en AIR SAMPLING (Luchtbemonstering) verschijnt op het display.
2. Gebruik de of knop om de vochtigheidsinstelling naar wens aan te passen. De aanbevolen begininstelling ligt tussen 55% en 59% RV.
3. Na drie (3) minuten bemonstering wordt de gemeten vochtigheid vergeleken met de instelling:
   1. Als de vochtigheid hoger is dan de instelling, wordt de compressor van de ontvochtiger ingeschakeld en wordt AIR SAMPLING (Luchtbemonstering) vervangen door DEHUMIDIFYING (Ontvochtigen). De compressor blijft aan totdat de gemeten vochtigheid 3% RV onder de instelling daalt.
   2. Als de gemeten vochtigheid lager is dan de instelling, schakelen de ventilatoren uit en keert het display terug naar de RV-instelling.
4. De ontvochtiger bemonstert elke 60 minuten opnieuw, of op elk moment als de vochtigheidsinstelling wordt verlaagd.

EEN MODEL 76 ALS AFSTANDSBEDIENING GEBRUIKEN

1. Druk op de AAN/UIT-knop om de ontvochtigingsregelaar AAN te zetten. Het display toont REMOTE (Afstandsbediening) om aan te geven dat een afstandsbediening moet worden gebruikt om de ontvochtiger te bedienen.
2. Druk op de Model 76 op de AAN-knop; de Model 76 geeft de RV weer die op de ontvochtiger is gemeten, en de ventilator van de ontvochtiger gaat aan om te beginnen met het bemonsteren van de lucht.
3. Gebruik de of knop op de Model 76 om het gewenste droogteniveau aan te passen. De droogteniveaus variëren van 1 tot 7, waarbij 1 het minst droog is en 7 het meest droog; de aanbevolen begininstelling is 3.
4. Na drie (3) minuten bemonstering wordt de gemeten vochtigheid vergeleken met de instelling:
   1. Als de vochtigheid hoger is dan de instelling, wordt de compressor van de ontvochtiger ingeschakeld en knippert ON (AAN) op het display van de Model 76.
   2. Als de gemeten vochtigheid lager is dan de instelling, schakelt de ventilator van de ontvochtiger uit.
5. De ontvochtiger bemonstert elke 60 minuten opnieuw, of op elk moment als het droogteniveau wordt verhoogd.

SERVICE-INSTRUCTIES

SYMBOLEN

Symbool ISO 7010-W021 (2011-05)	Symbool ISO 7000-1659 (2004-01)	Symbool ISO 7000-1659 (2004-01)
ontvlambare materialen	Service-indicator: lees technische handleiding	Gebruikershandleiding: bedieningsinstructies

VEILIGHEIDSINSTRUCTIES

• Gesloten koelsysteem is niet in het veld te repareren!
• Dit apparaat bevat een licht ontvlambaar A2L-koelmiddel.
• Gebruik geen middelen om het ontdooiproces te versnellen of om te reinigen anders dan aanbevolen door de fabrikant.
• Het apparaat moet worden opgeslagen (wanneer het niet in gebruik is) in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een gasapparaat in bedrijf of een elektrische kachel in bedrijf).
• Doorboor of verbrand het gesloten systeem niet.
• Houd er rekening mee dat koelmiddelen geen geur kunnen bevatten.

Wanneer het apparaat via luchtkanalen met één of meer ruimten is verbonden, moet het apparaat rechtstreeks naar de ruimte worden geleid. Open ruimtes zoals verlaagde plafonds mogen niet als retourluchtkanaal worden gebruikt.

SERVICE
Goedgekeurde hulpapparatuur: Alleen goedgekeurde hulpapparatuur die is goedgekeurd door de fabrikant van het apparaat, mag in het leidingwerk worden geïnstalleerd.

• Verse luchtventilator, voorraadnummer 8190FF

De volgende controles moeten worden uitgevoerd op installaties die BRANDBARE KOELMIDDELEN gebruiken:

• De ventilatiemachines en -uitlaten werken voldoende en zijn niet verstopt
• Markeringen op de apparatuur moeten zichtbaar en leesbaar zijn. Markeringen en borden die onleesbaar zijn, moeten worden gecorrigeerd
• Controleer bij het openen van de geventileerde behuizing voor reparatie van elektrische componenten of er koelmiddellekken zijn met een gecertificeerde ontvlambare koelmiddellekdetector

Reparatie De eerste veiligheidscontroles moeten omvatten:

• Het onderhoud aan het elektrische systeem van de unit moet worden uitgevoerd door een gekwalificeerde en erkende elektricien
• Schakel de stroom naar de unit uit (stekker uit het stopcontact) voordat u onderhoud of reparaties probeert uit te voeren
• De condensatoren zijn ontladen: dit moet op een veilige manier gebeuren om vonken te voorkomen; dat er geen onder spanning staande elektrische componenten en bedrading blootliggen in geval van een lek.
• Er is continuïteit van de aardverbinding
• Gesloten elektrische componenten moeten worden vervangen, niet gerepareerd
• Breng geen permanente inductieve of capacitieve belastingen aan op het circuit zonder ervoor te zorgen dat dit de toegestane spanning en stroom die is toegestaan voor de gebruikte apparatuur niet overschrijdt
• Intrinsiek veilige componenten moeten worden vervangen als ze zijn geactiveerd
• Vervang componenten alleen door onderdelen die door de fabrikant zijn gespecificeerd. Andere onderdelen kunnen leiden tot ontsteking van koelmiddel in de atmosfeer door een lek.
• Voordat u begint met werkzaamheden aan systemen die BRANDBARE KOELMIDDELEN bevatten, zijn veiligheidscontroles noodzakelijk om ervoor te zorgen dat het risico op ontsteking tot een minimum wordt beperkt.
• Zorg ervoor dat het gebied zich in de open lucht bevindt of dat het voldoende geventileerd is voordat u de panelen van de ontvochtiger verwijdert voor onderhoud of het uitvoeren van warm werk in de buurt van de unit. Tijdens de periode dat de werkzaamheden worden uitgevoerd, moet een zekere mate van ventilatie worden gehandhaafd. De ventilatie moet het vrijgekomen koelmiddel veilig verspreiden en bij voorkeur extern in de atmosfeer afvoeren.
• Het koelsysteem wordt beschouwd als in de fabriek afgesloten en het doorboren van de koelmiddelleiding op welke manier dan ook is verboden
• Het repareren van het koelsysteem mag niet in het veld worden uitgevoerd en moet worden gedaan in de fabriek door opgeleid personeel
• Controleer of de bekabeling niet onderhevig is aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige milieueffecten. De controle moet ook rekening houden met de effecten van veroudering of continue trillingen van bronnen zoals compressoren of ventilatoren
• Als een lek wordt vermoed, moeten alle open vlammen worden verwijderd/gedoofd

De volgende lekdetectiemethoden worden als aanvaardbaar beschouwd voor alle koelmiddelsystemen:

• In geen geval mogen potentiële ontstekingsbronnen worden gebruikt bij het zoeken naar of detecteren van koelmiddellekken. Een halogeenlamp (of een andere detector die een open vlam gebruikt) mag niet worden gebruikt
• Elektronische lekdetectoren kunnen worden gebruikt om koelmiddellekken te detecteren, maar moeten correct worden gekalibreerd voor ontvlambare koelmiddelen (detectieapparatuur moet worden gekalibreerd in een koelmiddelvrije ruimte)
• Zorg ervoor dat de detector geen potentiële ontstekingsbron is en geschikt is voor het gebruikte koelmiddel
• Lekdetectieapparatuur moet worden ingesteld op een percentage van de Lower Flammability Limit (LFL) van het koelmiddel en moet worden gekalibreerd op het gebruikte koelmiddel, en het juiste percentage gas (maximaal 25%) is bevestigd.
• Lekdetectievloeistoffen zijn ook geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van detergenten die chloor bevatten, moet worden vermeden, omdat het chloor kan reageren met het koelmiddel en de koperen leidingen kan aantasten. Voorbeelden van lekdetectievloeistoffen zijn:
  • bellenmethode,
  • fluorescerende methode-agenten.
• OPMERKING: Het gebruik van siliconenkit kan de effectiviteit van sommige soorten lekdetectieapparatuur belemmeren.

VOOR MEER HULP:
Technische ondersteuning is beschikbaar van maandag tot en met vrijdag (zie PROBLEEMOPLOSSING).

PROBLEEMOPLOSSING

OPMERKING
Probleemoplossing en reparaties moeten worden uitgevoerd door een gekwalificeerde HVAC-servicemonteur en alle veiligheidsprocedures moeten worden gevolgd.

Technische ondersteuning is beschikbaar van maandag tot en met vrijdag van 7:00 tot 17:00 uur CST op 8003346011. Gebruik de handleidingen op de volgende pagina's om systeemfouten te identificeren en te corrigeren. Neem contact op met de technische ondersteuning voordat u het apparaat of onderdelen vervangt en voor aanvullende probleemoplossing

DIAGNOSTISCHE CODES
Wanneer er een fout optreedt, wordt de diagnostische code samen met SERVICE VEREIST weergegeven op het scherm van de gebruikersinterface

TABEL 1: DIAGNOSTISCHE CODES

TABEL 2: HANDLEIDING VOOR PROBLEEMOPLOSSING

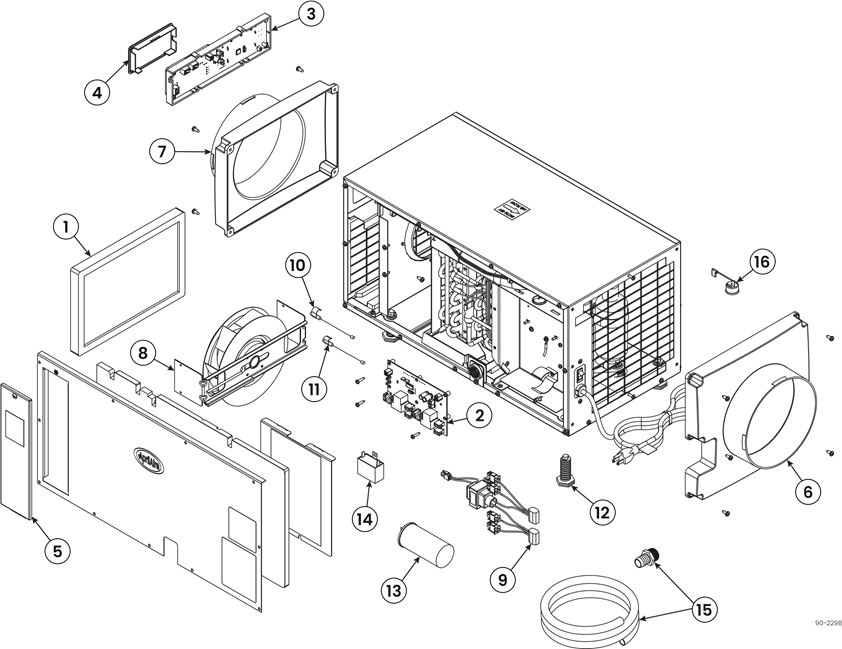

E070 SERVICEONDERDELEN

VEILIGHEIDSINSTRUCTIES

LET OP, INSTALLATEUR:

• Lees deze handleiding voor de installatie. Onjuiste installatie of onderhoud kan leiden tot schade aan eigendommen of letsel. Het wordt aanbevolen dat installatie, service en onderhoud worden uitgevoerd door een getrainde servicemonteur. Dit product moet worden geïnstalleerd in overeenstemming met alle lokale, regionale en landelijke voorschriften.
• Alle veiligheidsvoorschriften moeten worden nageleefd.
• Voer de afvalstoffen op de juiste manier af in overeenstemming met de federale of lokale voorschriften.

ELEKTRISCHE SCHOK KAN LETSEL VEROORZAKEN:

• 120 volt kan ernstig letsel veroorzaken door elektrische schok. Schakel de stroomtoevoer naar de luchtontvochtiger uit voordat u met de installatie of het onderhoud begint. Laat de stroom uitgeschakeld tot de installatie/het onderhoud is voltooid.
• Om het risico op een elektrische schok te verminderen, is deze apparatuur voorzien van een geaard (drie-polige) stekker. Deze stekker past slechts in een geaard stopcontact. Als de stekker niet in het stopcontact past, neem dan contact op met gekwalificeerd personeel om het juiste stopcontact te installeren. Verander deze stekker op geen enkele manier.
• Om het risico op een elektrische schok te verminderen, dient u het product zo te plaatsen dat het netsnoer in een stopcontact kan worden gestoken zonder het gebruik van een verlengsnoer.

BRAND- OF EXPLOSIEGEVAAR:

• Er wordt ontvlambaar koelmiddel gebruikt. Prik geen gaatjes in de koelmiddelleidingen.
• Bewaar in een goed geventileerde ruimte zonder continu werkende vlammen of andere mogelijke ontstekingsbronnen.
• Hulpapparaten die ontstekingsbronnen kunnen zijn, mogen niet in de luchtkanalen worden geïnstalleerd.

• SCHERPE RANDEN KUNNEN LETSEL VEROORZAKEN DOOR SNIJDWONDEN. Wees voorzichtig bij het snijden van plenumopeningen en het hanteren van leidingen. Draag altijd een bril/veiligheidsbril en handschoenen bij het installeren van het apparaat.
• HET OPHEFFEN VEREIST TWEE PERSONEN. Vallen kan persoonlijk letsel of schade aan de apparatuur veroorzaken. Hanteer het apparaat voorzichtig en volg de installatie-instructies.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Zorg ervoor dat kinderen onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
• Zorg ervoor dat u een beschadigd toevoersnoer vervangt. Het moet worden vervangen door een speciaal snoer of een speciale set die verkrijgbaar is bij de fabrikant of zijn servicevertegenwoordiger.
• Gebruik nooit elektrische apparatuur in stilstaand water.
• Steek uw vingers of andere voorwerpen niet door de veiligheidsroosters.
• Ga niet op het apparaat zitten of staan, en gebruik het apparaat niet als een tafel of plank.
• Het apparaat is ontworpen om alleen binnenshuis te worden geïnstalleerd.
• Plaats het apparaat altijd in een goed geventileerde ruimte om ophoping van koelmiddel te voorkomen in geval van een lek of defect in het koelmiddelsysteem.

LET OP
ER KAN APPARATUURSCHADE ONTSTAAN ALS DE INSTALLATIE-INSTRUCTIES NIET WORDEN OPGEVOLGD.

• Niet gebruiken in zwembadtoepassingen. Zwembadchemicaliën kunnen de luchtontvochtiger beschadigen.
• Gebruik geen oplosmiddelen of reinigers op of in de buurt van het display en de printplaat. Chemicaliën kunnen componenten beschadigen.
• Wacht 24 uur voordat u het apparaat gebruikt als het niet in de rechtopstaande positie is verzonden of opgeslagen.
• Gebruik geen ontvochtiging om raamcondensatie in de winter te voorkomen. Om raamcondensatie tegen te gaan, gebruikt u ventilatie om de luchtvochtigheid binnenshuis in de winter te verlagen.
• Het laten draaien van de luchtontvochtiger zonder de afvoerinsert kan leiden tot condensaatlekkage.

ELEKTRISCHE INTERFERENTIE KAN DE BUITENTEMPERATUURSENSOR ONNAUWKEURIG MAKEN.

• Laat de buitentemperatuursensor niet langs draden lopen die een hoge spanning voeren (120 VAC of hoger).
• Gebruik geen draden van de buitentemperatuursensor die langer zijn dan 300 voet.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Aprilaire E070 - Handleiding luchtontvochtiger

Beschikbare talen
