Aprilaire E080, E100 - Handleiding luchtontvochtiger

VOCHTREGELING VOOR DE HELE WONING

De AprilAire Luchtontvochtiger regelt het vochtgehalte in uw hele woning. Een krachtige blazer in de luchtontvochtiger zuigt lucht in de kast waar deze wordt gefilterd voordat er vocht wordt verwijderd. Een afgesloten koelsysteem verwijdert vocht door de lucht door een reeks buizen en vinnen te leiden die kouder worden gehouden dan het dauwpunt van de binnenkomende lucht. Het dauwpunt is de temperatuur waarbij vocht in de lucht condenseert, net zoals wat er gebeurt aan de buitenkant van een koud glas op een warme zomerdag. Het gecondenseerde vocht druppelt in de lekbak van de luchtontvochtiger naar een afvoerslang die naar de dichtstbijzijnde vloerafvoer of condensaatpomp wordt geleid. Nadat het vocht is verwijderd, gaat de lucht door een tweede spiraal waar het wordt herverwarmd voordat het terug de woning in wordt gestuurd. De lucht die de luchtontvochtiger verlaat, zal warmer en droger zijn dan de lucht die de luchtontvochtiger binnenkomt. U kunt de hoeveelheid vocht die de woning binnenkomt verminderen door ramen, deuren en open haarden te sluiten wanneer de luchtvochtigheid buiten hoog is, en door kleding buiten te drogen. Directe afvoer van keukenafzuigkappen en badkamerventilatoren is de beste manier om de vochtigheid als gevolg van koken en douches/baden te beheersen. De luchtontvochtiger is niet ontworpen om condensatie op de ramen in de winter te voorkomen. Gebruik ventilatie om de luchtvochtigheid binnenshuis in de winter te verlagen.

SPECIFICATIES

	Model E080 en E080H		Model E100, E100C en E100H
Gewicht apparaat	28,6 kg		29 kg
Capaciteit 27°C, 60% RV Omstandigheden	80 pinten per dag @ 185 CFM		100 pinten per dag @ 280 CFM
Stroomverbruik 115 VAC, enkel fase, 60 Hz	48 A bedrijfsstroom		67 A bedrijfsstroom
Luchtontvochtiger Inlaatlucht Omstandigheden	Ontvochtiging: 10°C–40°C, 4,4°C dauwpunt minimum Ventilatie: 4,4°C–60°C, 0% RV–99% RV (niet-condenserend)
Filter	MERV 8, wasbaar
Luchtstroom	Externe statische druk ("w.c.)	Luchtstroom (CFM)	Externe statische druk ("w.c.)	Luchtstroom (CFM)
	00	185	00	280
	02	135	02	245
	04	85	04	210
	Installatie wordt afgeraden		06	175

OPMERKING: Nominale capaciteit en stroomverbruik gemeten bij 27°C/60% RV inlaatcondities bij 00 externe statische druk

DE LUCHTONTVOCHTIGER BEDIENEN

1. Indien aanwezig, gebruik de AAN/UIT-schakelaar, die zich bij het netsnoer bevindt, om de luchtontvochtiger van stroom te voorzien.
   OPMERKING: Het apparaat kan aangesloten blijven met een AAN/UIT-schakelaar aan, tenzij het apparaat langere tijd niet zal worden gebruikt. Gebruik de AAN/UIT-knop (ON/OFF button) op de gebruikersinterface om het apparaat voor korte perioden uit te schakelen. Wanneer het apparaat inactief is (noch de ventilator, noch de compressor draait), verbruikt het apparaat minder dan 3 W aan stroom.

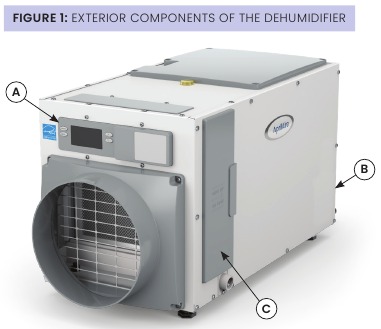

   1. GEBRUIKERSINTERFACE
   2. AAN/UIT-SCHAKELAAR (E080H, E100H)
   3. FILTERTOEGANGSDEUR

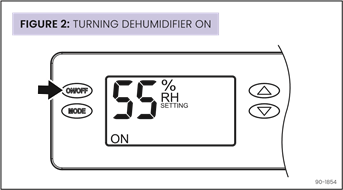

2. Gebruik de ON/OFF button (AAN/UIT-knop) (zie FIGUUR 2) op de gebruikersinterface om de luchtontvochtiger in te schakelen. De eerste keer dat u op een knop drukt, gaat het displaylampje branden, dus als het display donker was, moet u er mogelijk nog een keer op drukken. Eenmaal ingeschakeld, toont het display de huidige instelling van de luchtontvochtiger.

3. De blazer van de luchtontvochtiger gaat aan, SETTING (INSTELLING) verdwijnt van het display en AIR SAMPLING (LUCHT MONSTERNEMEN) verschijnt (zie FIGUUR 3). Dit geeft aan dat de luchtontvochtiger de lucht bemonstert om te bepalen of ontvochtiging nodig is en toont het gemeten vochtgehalte.
   Als de bediening al AAN staat, zal het verlagen van de instelling het luchtmonsteren starten.

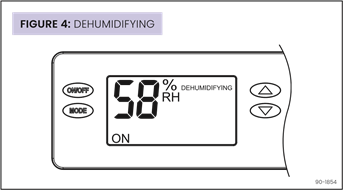

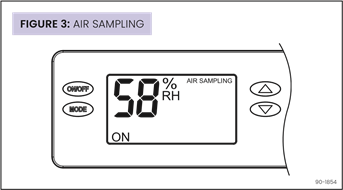

4. Na 3 minuten de lucht te hebben bemonsterd, als de relatieve vochtigheid (RV) hoger is dan de instelling, schakelt de compressor in om de ruimte te ontvochtigen. DEHUMIDIFYING (ONTVOCHTIGEN) verschijnt wanneer de compressor wordt ingeschakeld (zie FIGUUR 4).


TIPS VOOR ENERGIEBESPARING

1. Pas de vochtigheidsinstelling zo hoog aan als comfortabel is om de gebruiksduur van de luchtontvochtiger te verkorten. Als het klam aanvoelt of "muffig ruikt", verlaag dan de vochtigheidsinstelling. Om energie te besparen, zet u de luchtontvochtiger op UIT wanneer u uw ramen opent, net zoals u dat zou doen met airconditioning.
2. Als u uw woning in de zomer voor een langere periode verlaat, stel dan de RV in op 55% en stel uw thermostaat zo hoog in als u zich prettig voelt in de koelmodus. Dit houdt de luchtvochtigheid op een gecontroleerd niveau en minimaliseert tegelijkertijd de hoeveelheid gebruikte koelenergie.

ONDERHOUD

HET FILTER REINIGEN
Na de eerste installatie moeten het luchtfilter en de afvoer om de 6 maanden worden gecontroleerd en gereinigd.

1. Druk op de ON/OFF button (AAN/UIT-knop) op de gebruikersinterface om het apparaat uit te schakelen.
2. Verwijder de snap-on filter access door (filtertoegangsdeur) (zie FIGUUR 1) van de afvoerkant van de luchtontvochtiger door aan de hendel te trekken totdat deze loslaat. Verwijder vervolgens de filterdeur.
3. Schuif het filter uit de luchtontvochtiger.
4. Spoel het filter af met water om stof en verzamelde deeltjes uit het filter te verwijderen.
5. Schud overtollig water uit het filter.
6. Reinig de afvoer zoals beschreven in DE AFVOER REINIGEN
7. Plaats het filter terug. Een pijl op het filterframe toont de richting van de luchtstroom en moet in de luchtontvochtiger wijzen.
8. Als het filter er niet meer in schuift, zorg er dan voor dat het afvoerinzetstuk correct is geïnstalleerd. Zie DE AFVOER INSTALLEREN
9. Plaats de filtertoegangsdeur terug door de twee uitlijningstabs in te steken en vervolgens de deur op het zijpaneel te klikken. Zorg ervoor dat beide filterdeuren stevig zijn geïnstalleerd.
10. Druk op de ON/OFF button (AAN/UIT-knop) om de luchtontvochtiger weer in te schakelen.
    De serviceherinnering CLEAN FILTER (FILTER REINIGEN) (zie FIGUUR 5) wordt om de 6 maanden op de bediening weergegeven. Om het servicebericht te wissen, drukt u tegelijkertijd 3 seconden op de en knoppen.

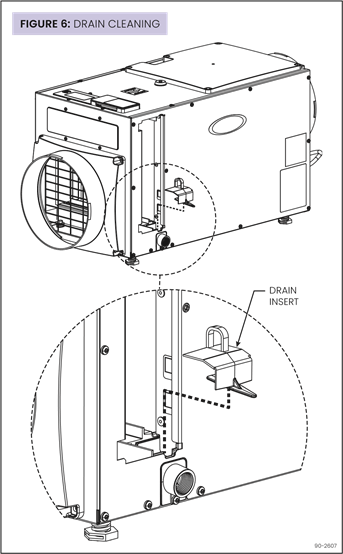

DE AFVOER REINIGEN

1. Terwijl de filterdeur aan de afvoerkant van de luchtontvochtiger is verwijderd, reikt u erin en trekt u het afvoerinzetstuk eruit met behulp van de vingerlus (zie FIGUUR 6).
   OPMERKING: Het afvoerinzetstuk moet worden geïnstalleerd voordat het apparaat wordt gebruikt.

2. Reinig het toegankelijke deel van de lekbak en het afvoerinzetstuk met een mild reinigingsmiddel.

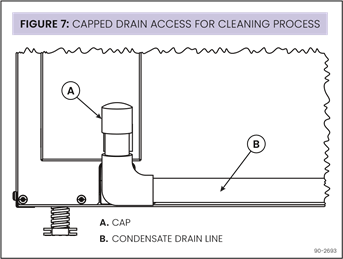

3. Als de afvoer een afgesloten T-stuk of elleboog heeft om reiniger rechtstreeks in de afvoer te gieten, verwijder dan de dop en giet ongeveer één kopje witte azijn in de buis (zie FIGUUR 7). Als er geen zichtbare toegang is tot de afvoerleiding van buiten de luchtontvochtiger, giet dan ongeveer één kopje azijn in de lekbak van de luchtontvochtiger waar het afvoerinzetstuk zich bevond.

4. Plaats het afvoerinzetstuk terug door de punt voorzichtig in de afvoeropening te plaatsen en het inzetstuk omlaag te wiebelen (zie FIGUUR 6). Wanneer het correct is geplaatst, bevindt de bovenkant van het afvoerinzetstuk zich op dezelfde hoogte als het filtergeleidingskanaal.
5. Als de luchtontvochtiger heldere, flexibele afvoerslangen heeft, zoek dan naar overmatige ophoping in de afvoerleiding die de waterstroom kan belemmeren en vervang deze indien nodig. Heldere, gladde, flexibele 3/4" Inside Diameter (ID) (binnendiameter (BD)) afvoerslangen zijn verkrijgbaar in de meeste bouwmarkten of doe-het-zelf (DIY) winkels.

LET OP
Het gebruik van de luchtontvochtiger zonder het afvoerinzetstuk kan leiden tot condensaatlekkage.

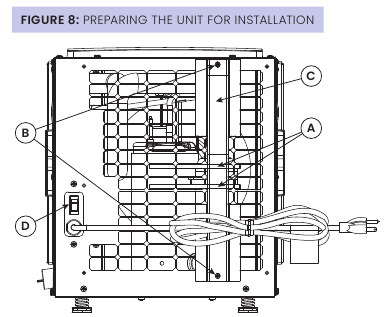

HET APPARAAT VOORBEREIDEN OP INSTALLATIE

Knip de riem door die de compressorverzendbeugel vastzet en verwijder de riem en de verzendbeugel (zie FIGUUR 8).

1. KUNSTSTOF RIEMEN
2. SCHROEVEN

3. VERZENDHAAK
4. AAN/UIT-SCHAKELAAR (SELECTE MODELLEN)

1. Knip de plastic riemen af en verwijder ze waarmee de compressor aan de verzendbeugel is bevestigd.
2. Verwijder de twee schroeven waarmee de verzendbeugel aan de behuizing is bevestigd. Verwijder en gooi de verzendbeugel weg en plaats de twee schroeven terug in de luchtontvochtiger.

DE GEBRUIKERSINTERFACE VERPLAATSEN VOOR DE TOEPASSING

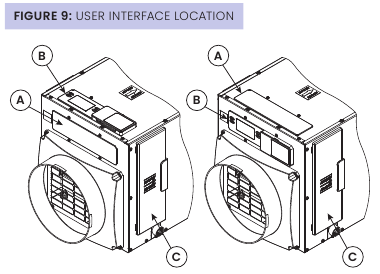

Zoek de ingebouwde gebruikersinterface (zie FIGUUR 9) aan de bovenkant van de luchtontvochtiger of aan de voorkant van de luchtontvochtiger als de gebruikersinterface niet kan worden gezien/toegankelijk is in de bovenste stand. Deze kan ook 180 graden worden gedraaid in beide standen (zie FIGUUR 10).

1. DEUR GEBRUIKERSINTERFACE
2. GEBRUIKERSINTERFACE
3. FILTERTOEGANGSDEUR

DE BEDIENING VERPLAATSEN

1. Verwijder de voordeur van de gebruikersinterface.
2. Verwijder de filtertoegangsdeur en het filter.
3. Maak de ingebouwde gebruikersinterface los door de vier (4) schroeven rond de gebruikersinterface te verwijderen.
   OPMERKING: Gebruik één hand om de onderkant van de ingebouwde gebruikersinterface te ondersteunen bij het verwijderen.

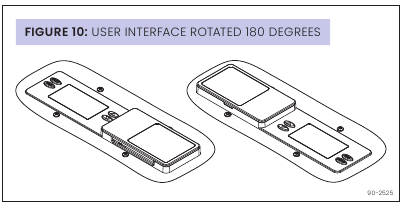

4. Houd de gebruikersinterface in het apparaat en plaats deze terug in het toegangsgat aan de voorkant.
5. Zet de gebruikersinterface vast met dezelfde vier schroeven die werden gebruikt om de gebruikersinterface aan de bovenkant van het apparaat te bevestigen.
6. Zet de deur van de gebruikersinterface vast aan de bovenkant van het apparaat.

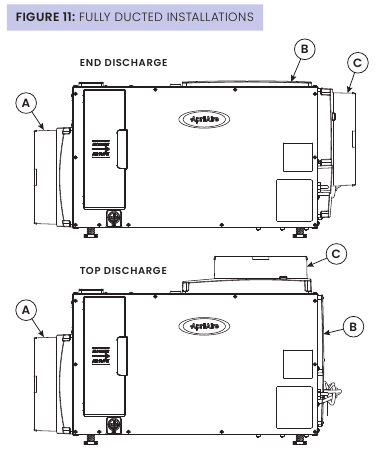

DE KANALEN INSTALLEREN

• Gebruik de schroeven in de onderdelenzak om de kanalen aan de inlaat en uitlaat van de luchtontvochtiger te bevestigen. Het uitlaatkanaal heeft een terugslagklep.
• Het uitlaatkanaal kan aan de bovenkant of het einde van het apparaat worden bevestigd. Verplaats het uitlaatdeksel naar de locatie die niet wordt gebruikt (zie FIGUUR 11).

  1. INLAATKANAAL
  2. UITLAATDEKSEL
  3. UITLAATKANAAL MET TERUGSLAGKLEP
• Zorg ervoor dat er geen bochten in het leidingwerk zitten dat van de uitlaat komt over een minimum van 4". Deze voorzorgsmaatregel zorgt ervoor dat het leidingwerk de functie van de terugslagklep niet verstoort.

DE LUCHTONTVOCHTIGER INSTALLEREN

LOCATIE LUCHTONTVOCHTIGER

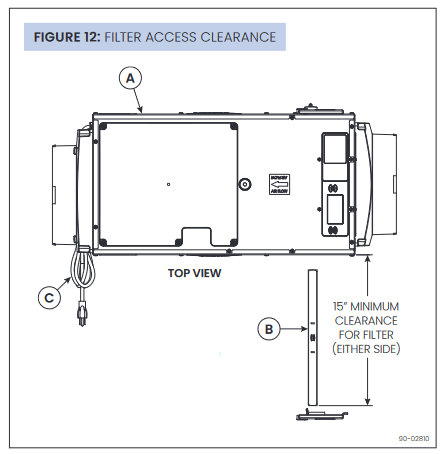

• Voor toegang tot de elektrische aansluiting en het reinigen van de afvoer is het nodig om het zijpaneel van de elektrische aansluiting te verwijderen (zie AFBEELDING 12). Zorg voor voldoende ruimte voor onderhoud aan deze kant van het apparaat.

  1. ELEKTRISCHE AANSLUITING EN AFVOERTOEGANG DEZE ZIJDE
  2. FILTER
  3. VOEDINGSKABEL VAN 2,4 METER
• Het filter kan van beide kanten van de luchtontvochtiger worden verwijderd. Zorg voor voldoende ruimte om het filter te verwijderen en terug te plaatsen
• Als u het apparaat op een plek plaatst die niet gemakkelijk toegankelijk is (zoals een kruipruimte, een zolder of zelfs een kelder voor sommige mensen), overweeg dan bedieningselementen zoals de Model 76 Dehumidifier Control, die in de woonruimte kan worden gemonteerd en met de luchtontvochtiger kan worden verbonden.
• Voor installaties op zolders wordt aanbevolen om de luchtontvochtiger op te hangen om geluidsoverdracht te verminderen
• Installeer de luchtontvochtiger altijd in of boven een condensopvangbak wanneer deze zich in of boven een afgewerkte ruimte bevindt.

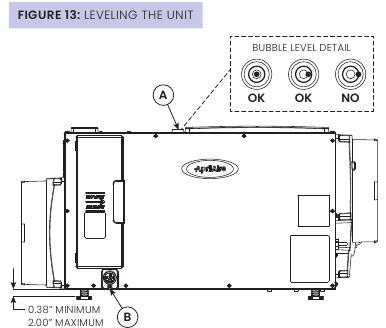

DE LUCHTONTVOCHTIGER WATERPAS ZETTEN EN VERHOGEN
LET OP: Dit geldt niet voor Model E100C
De poten kunnen worden versteld om het apparaat waterpas te zetten en afvoerfittingen en condensopvangbakken naar behoefte te plaatsen. Gebruik de bovenop gemonteerde waterpas om de poten te verstellen totdat de bel zich binnen de buitenste cirkel bevindt (zie AFBEELDING 13). Het apparaat moet van voor naar achter en van links naar rechts waterpas staan om een goede afvoer uit de luchtontvochtiger te garanderen.
Als er een condensaatpomp aan de zijkant van het apparaat wordt geïnstalleerd, kan het nodig zijn om meer hoogte te creëren dan de verstelbare poten kunnen bieden. Verhogers (onderdeelnummer 5879) of ophangsets (onderdeelnummer 5822) zijn verkrijgbaar om de luchtontvochtiger hoger van de vloer te tillen.

1. WATERPAS
2. AANSLUITING OP AFVOERSLANG MET BINNEN DIAMETER VAN 19 MM

EEN CONDENSOPVANGBAK ONDER DE LUCHTONTVOCHTIGER INSTALLEREN
Installeer de luchtontvochtiger altijd in of boven een condensopvangbak wanneer u deze boven een afgewerkte ruimte plaatst. Houd u aan de lokale voorschriften met betrekking tot het aftappen van de condensopvangbak. Als er een condensaatpomp nodig is, zorg er dan voor dat deze zich ook in de condensopvangbak bevindt. Installeer een vlotterschakelaar in de condensopvangbak en/of gebruik de overloopdraden/-aansluitingen op de condensaatpomp om de luchtontvochtiger te stoppen als er een overloop optreedt. Zie BEDRADING AANSLUITEN OP EEN VLOTTERSCHAKELAAR.

DE AFVOER INSTALLEREN
MET BEHULP VAN HARDE BUIS

• Installeer een 3/4" PVC schuif x 3/4" MNPT PVC fitting op de luchtontvochtiger en gebruik een 3/4" nominale PVC Schedule 40 buis om de condensaatleiding naar de dichtstbijzijnde vloerafvoer of naar een buitenlocatie te leiden die wegloopt van het gebouw
• Zorg er altijd voor dat de afvoerpijp een constante neerwaartse helling heeft. Zorg ervoor dat de afvoerslang de verwijdering van het zijpaneel of de filterklep niet belemmert.
• Gebruik geen metalen fittingen en draai fittingen met schroefdraad alleen met de hand vast. PTFE-afdichtingstape wordt aanbevolen voor schroefdraadverbindingen

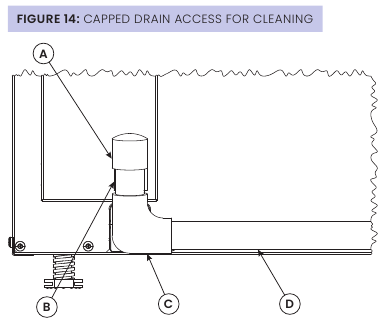

• Installeer een T-stuk of een driewegknie bij de uitlaat van de luchtontvochtiger met een kleine, afgesloten verticale buis (zet de dop niet vast) zodat er reiniger in de afvoerleiding kan worden gegoten (zie AFBEELDING 14)

  1. DOP
  2. KLEIN GEDEELTE VAN DE AFVOERSLANG
  3. 3/4" 3-WEG KNIE OF T-STUK EN KNIE
  4. CONDENSAATAFVOERLEIDING
• PVC-primer en cement worden aanbevolen voor schuifverbindingen (zet geen schroefdraadverbindingen vast)

MET BEHULP VAN FLEXIBELE SLANG

• Installeer de meegeleverde 3/4" NPT x 3/4" slangpilaarfitting en gebruik een flexibele afvoerslang met een binnendiameter van 3/4". Draai de fitting met de hand vast aan de luchtontvochtiger. PTFE-afdichtingstape wordt aanbevolen voor schroefdraadverbindingen
• Zorg altijd voor een constante neerwaartse helling van de luchtontvochtiger naar de dichtstbijzijnde vloerafvoer of condensaatpomp en zorg ervoor dat de zachte slang niet oprolt, wat kan leiden tot een luchtbel.

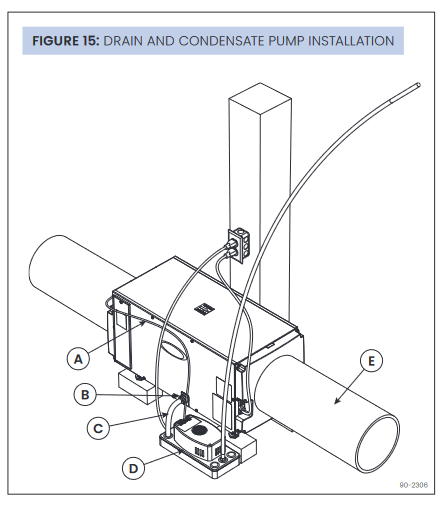

DE CONDENSAATPOMP INSTALLEREN

• De AprilAire Model 4856 condensaatpomp kan water tot 6,7 meter omhoog pompen (zie AFBEELDING 15)

  1. DRAAD VLOTTERSCHAKELAAR
  2. 3/4" MNPT X 3/4" SLANGAANSLUITING (INBEGREPEN)
  3. 3/4" TRANSPARANTE PVC-SLANG (INBEGREPEN)
  4. CONDENSAATPOMP (ONDERDEELNUMMER 4856)
  5. GEÏSOLEERD FLEXIBEL KANAAL MET EEN DIAMETER VAN 25 CM
• De luchtontvochtiger kan worden verhoogd (terwijl hij waterpas blijft) om de neerwaartse helling te vergroten voor een goede afvoer
• Sluit de vlotterschakelaaraansluitingen aan op de normaal gesloten contacten op de condensaatpomp (zie AFBEELDING 23)

KANALEN INSTALLEREN

• Gebruik geïsoleerde kanalen wanneer de luchtontvochtiger zich in een niet-geconditioneerde ruimte bevindt, zoals een zolder, garage of kruipruimte, of als u een verse luchttoevoerkanaal aansluit op het kanaalsysteem van de luchtontvochtiger.
• Gebruik kabelbinders, mastiek en tape indien nodig om de kanaalaansluitingen op de luchtontvochtiger af te dichten en om de isolatiemouwen af te dichten om condensatie in de kanalen te voorkomen.

Door de luchtontvochtiger op uw HVAC-systeem aan te sluiten, wordt de te ontvochtigen lucht uit het hele huis gehaald en wordt de lucht op dezelfde manier naar het hele huis afgevoerd. Zorg ervoor dat de kanaalsysteemdruk waar de luchtontvochtiger tegen moet werken niet hoger is dan 0,4" waterkolom (w.c.) voor Model E080 en 0,6" w.c. voor modellen E100/E100H. Meet de systeemdruk wanneer de HVAC-ventilator op de hoogste luchtstroom (snelheid) staat.
Er zijn niet altijd gemakkelijk beschikbare locaties op het HVAC-kanaalsysteem voor het aansluiten van 25 cm-kanalen en sommige lokale voorschriften staan geen kanalen naar de retourzijde van het HVAC-systeem toe. Als dit het geval is, is een andere optie om alleen de afvoer van de luchtontvochtiger op het HVAC-systeem aan te sluiten (zie AFBEELDING 17 en AFBEELDING 18) of om speciale roosters te gebruiken voor zowel de inlaat als de afvoer van de luchtontvochtiger (zie AFBEELDING 19)

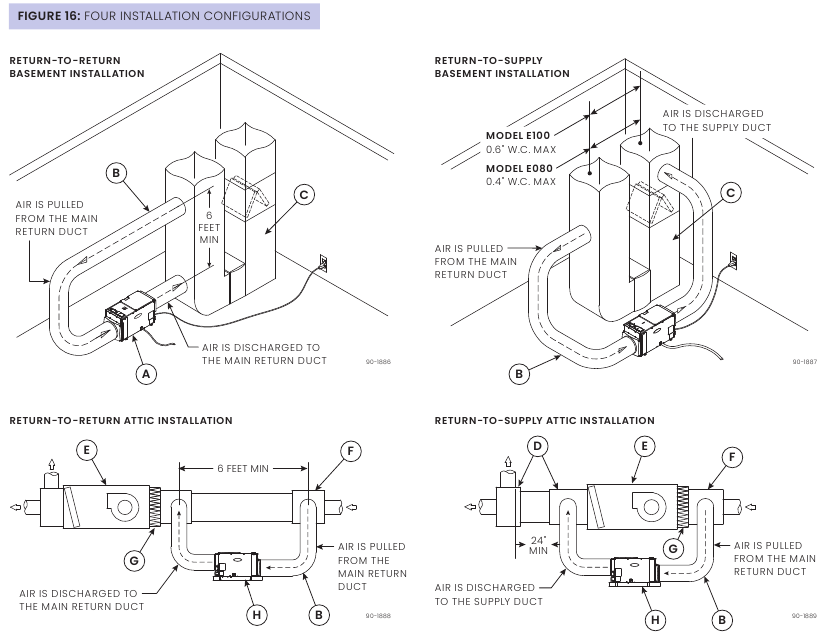

DE INLAAT EN UITLAAT VAN DE LUCHTONTVOCHTIGER MET KANALEN AANSLUITEN OP HET HVAC-SYSTEEM

1. LUCHTONTVOCHTIGER
2. GEÏSOLEERD KANAAL MET EEN DIAMETER VAN 25 CM

3. HVAC/KACHEL
4. PLENUMBOX

5. LUCHTBEHANDELINGSKAST
6. PLENUMBOX OF Y-STUK

7. FILTER
8. CONDENSOPVANGBAK

• Gebruik wanneer beide zijden van het kanaalsysteem toegankelijk zijn (zie AFBEELDING 16)
• Bij het kanaliseren van retour naar toevoer hoeft de HVAC-ventilator niet te draaien wanneer de luchtontvochtiger draait.
• Laat bij het kanaliseren van retour naar toevoer voldoende ruimte (min. 61 cm) over voor het eerste aftakkanaal om ervoor te zorgen dat de warme, ontvochtigde lucht grondig wordt gemengd met de HVAC-systeemlucht.

• Wanneer u van retour naar retour kanaliseert, sluit u de luchtontvochtiger aan op het HVAC-systeem zoals weergegeven in AFBEELDING 21 om ervoor te zorgen dat de HVAC-ventilator draait wanneer de luchtontvochtiger in werking is.
• Sluit de luchtontvochtiger aan op het HVAC-systeem (zie AFBEELDING 21 voor exacte bedrading) en stel de luchtontvochtiger zo in dat deze wordt uitgeschakeld wanneer de AC in werking is.

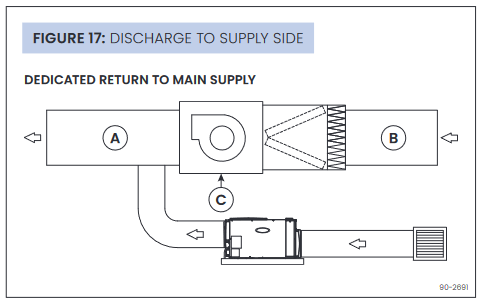

DE UITLAAT VAN DE LUCHTONTVOCHTIGER MET KANALEN AANSLUITEN OP HET HVAC-SYSTEEM MET EEN SPECIALE INLAATREGISTER VOOR DE LUCHTONTVOCHTIGER

• Om de ontvochtigde lucht weg te leiden van een potentieel natte AC-batterij, leidt u deze naar de toevoerzijde van het HVAC-systeem voor luchtbehandelingskasttoepassingen waarbij de lucht door de AC-batterij wordt gezogen (zie AFBEELDING 17)

  1. TOEVOER
  2. RETOUR
  3. HVAC-APPARATUUR
• Leid naar de retourzijde van het HVAC-systeem voor kacheltoepassingen waarbij de lucht door de AC-batterij wordt geduwd. Controleer de lokale voorschriften om te verifiëren of het kanaliseren naar de retourzijde van het HVAC-systeem is toegestaan (zie AFBEELDING 18)

  1. TOEVOER
  2. RETOUR
  3. HVAC-APPARATUUR
• Sluit de luchtontvochtiger aan op het HVAC-systeem zoals weergegeven in AFBEELDING 21 en stel de luchtontvochtiger zo in dat deze wordt uitgeschakeld wanneer de AC in werking is

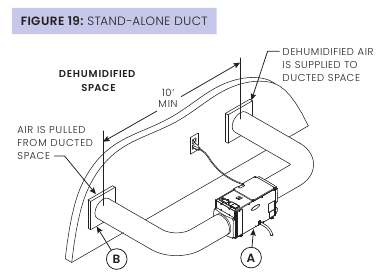

Gebruik speciale roosters om de luchtontvochtiger naar het hele huis te leiden wanneer het HVAC-systeemkanaalsysteem niet beschikbaar of onpraktisch is (zie AFBEELDING 19)

1. LUCHTONTVOCHTIGER
2. GRILL MET KANAALMANSCHET VAN 25 CM (2 PLAATSEN)

BEDRADING

Er is geen extra bedrading nodig, tenzij:

• de luchtontvochtiger is met kanalen aangesloten op het HVAC-systeem
• er een afzonderlijke, externe bediening, zoals een thermostaat of hygrostaat, moet worden gebruikt
• er een vlotterschakelaar wordt gebruikt, hetzij integraal met een condensaatpomp, hetzij gemonteerd op de condensopvangbak

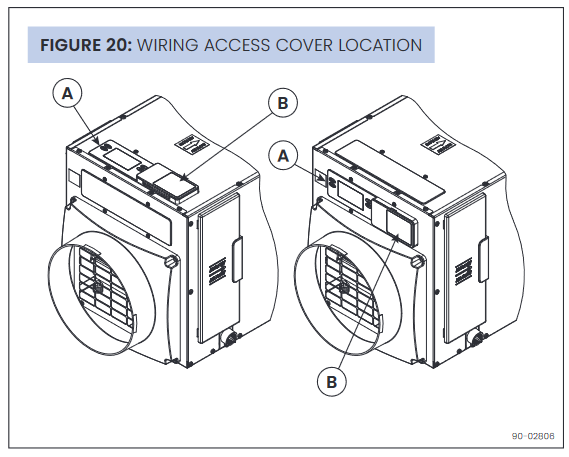

Gebruik 18-22 AWG-draad voor alle benodigde bedrading. Open de bedradingsaansluitingen van de luchtontvochtiger door de bedradingstoegangsdeksel nabij het scherm van de gebruikersinterface te verwijderen (zie AFBEELDING 20). Klik de bedradingstoegangsdeksel terug op zijn plaats nadat alle bedrading is voltooid.

1. GEBRUIKERSINTERFACE
2. BEDRADINGSTOEGANGSDEKSEL

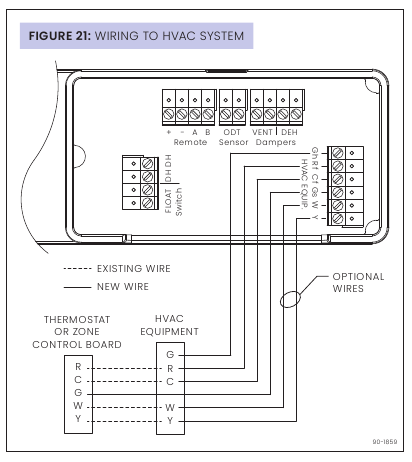

BEDRADING AANSLUITEN OP HET HVAC-SYSTEEM
Wanneer de luchtontvochtiger via kanalen is aangesloten op het HVAC-systeem, wordt aanbevolen om deze ook op het HVAC-systeem aan te sluiten zoals weergegeven in AFBEELDING 21. Als de luchtontvochtiger via kanalen is aangesloten op het HVAC-systeem in een retour-naar-retour-configuratie, moet de luchtontvochtiger op het HVAC-systeem worden aangesloten om te voorkomen dat de ontvochtigde lucht rechtstreeks wordt kortgesloten naar de inlaat van de luchtontvochtiger. In een kanaalconfiguratie van retour naar toevoer zorgt het laten draaien van de HVAC-ventilator met de luchtontvochtiger ervoor dat de warme, droge lucht wordt gemengd met de kamerlucht voordat deze naar het huis wordt afgevoerd

OPTIONELE W- & Y-BEDRADING

• Sluit de W- en/of Y-aansluiting aan op het HVAC-systeem wanneer u de ventilatiefunctie van de luchtontvochtiger gebruikt. Zie VENTILATIE
• Sluit de Y-aansluiting van de luchtontvochtiger aan op het HVAC-systeem om te voorkomen dat de compressor van de luchtontvochtiger in werking is wanneer de airconditioning draait. Zie DEH INSCHAKELEN MET AC voor aanvullende installatiestappen die nodig zijn om toegang te krijgen tot deze functie

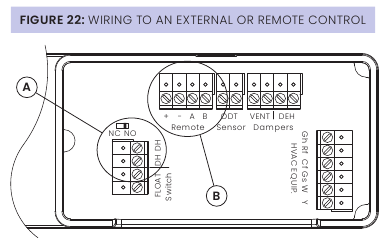

BEDRADING AANSLUITEN OP EXTERNE OF AFSTANDSBEDIENING
De luchtontvochtiger kan worden aangesloten op een externe bediening die de vochtigheid in de woonruimte detecteert, zoals een AprilAire-thermostaat of de Model 76 Dehumidifier Control. Dit wordt meestal gedaan wanneer de luchtontvochtiger via kanalen is aangesloten op het HVAC-systeem en zich op een moeilijk bereikbare plaats bevindt, zoals een zolder of kelder
De Model 76, indien gebruikt als afstandsbediening, stelt de gebruiker in staat om de vochtigheid te zien die door de luchtontvochtiger wordt gedetecteerd en de instelling van de luchtontvochtiger vanaf een externe locatie aan te passen. Dit wordt meestal gebruikt wanneer de luchtontvochtiger niet via kanalen is aangesloten op het HVAC-systeem en een moeilijk bereikbare locatie bedient, zoals een kruipruimte of kelder
Als u een externe bediening gebruikt, sluit u deze aan op de DH-aansluitingen van de luchtontvochtiger (zie AFBEELDING 22). De meeste externe bedieningen gebruiken een normaal open schakelaar die sluit bij een ontvochtigingsvraag, in welk geval u de NC/NO-schakelaar in de NO-stand laat staan. Voor bedieningen die een normaal gesloten schakelaar gebruiken, zet u de NC/NO-schakelaar in de NC-stand. Als u de AprilAire Model 76 als afstandsbediening gebruikt, sluit u deze aan op de (+ - A B)-aansluitingen. Raadpleeg de installatie-instructies voor de bediening die wordt gebruikt voor bedradingsdetails

1. GEBRUIK VOOR EXTERNE BEDIENINGSTOEPASSINGEN
2. GEBRUIK VOOR AFSTANDSBEDIENINGSTOEPASSINGEN

BEDRADING AANSLUITEN OP EEN VLOTTERSCHAKELAAR
Gebruik dit alleen als de installatie een vlotterschakelaar of een condensaatpomp bevat. De luchtontvochtiger verlaat de fabriek met een jumperdraad die in de vlotterschakelaaraansluitingen is geïnstalleerd. Verwijder de jumper en sluit de vlotterschakelaaraansluitingen aan op de vlotterschakelaar of de overloop-schakelaar van de condensaatpomp zoals weergegeven in AFBEELDING 23

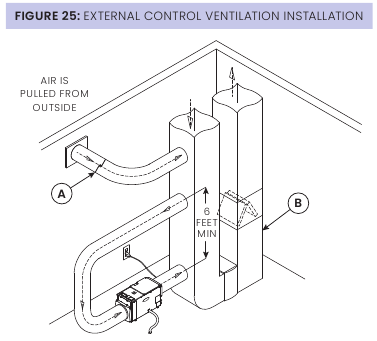

VENTILATIE

De luchtontvochtiger kan een normaal gesloten klep activeren om buitenlucht via een verse luchtinlaat aan te voeren. Deze functie kan niet worden gebruikt wanneer een Model 76 is geïnstalleerd in een toepassing met afstandsbediening en mag niet worden gebruikt in installaties met twee zones.

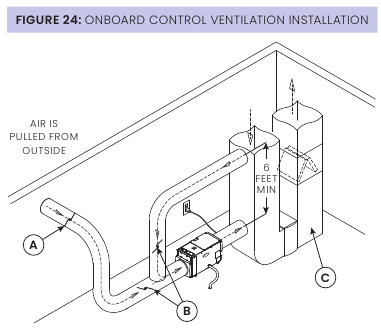

1. Installeer het verse luchtinlaatkanaal (FAI) en de klep zoals weergegeven in FIGUUR 24 en FIGUUR 25

   1. NORMAAL GESLOTEN VENTILATIEKLEP
   2. BALANSKLEPPEN
   3. HVAC/KACHEL
   1. NORMAAL GESLOTEN VENTILATIEKLEP
   2. HVAC/KACHEL

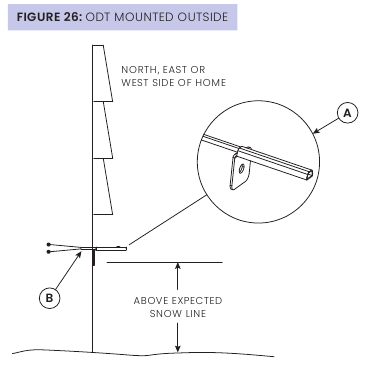

2. Installeer de buitentemperatuursensor (ODT) zoals weergegeven in FIGUUR 26 en FIGUUR 27 – alleen nodig als de ventilatie wordt beperkt bij hoge of lage buitentemperaturen

   1. BUITENTEMPERATUURSENSOR
   2. LEIDINGEN BUITENTEMPERATUURSENSOR

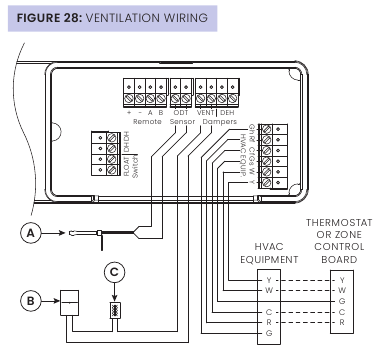

3. Sluit de FAI-klep, HVAC-apparatuur en buitentemperatuursensor aan op de luchtontvochtigerregelaar zoals weergegeven in FIGUUR 28

   1. OPTIONELE BUITENTEMPERATUURSENSOR (MODEL 8052)
   2. 6" NORMAAL GESLOTEN KLEP OF 8190FF
   3. 24 VAC (10 VA MIN) TRANSFORMER (E100V: GEBRUIK EXTERNE 24V-POORT)

4. Gebruik het instellingenmenu om ventilatie IN te schakelen:
   1. Ga naar het installatie-instellingenmenu
   2. Druk op de Mode (Modus)-knop totdat VENT DISABLED (VENTILATIE UITGESCHAKELD) verschijnt
   3. Druk op de knop of om te wijzigen in VENT ENABLED (VENTILATIE INGESCHAKELD)
   4. Druk op de Mode (Modus)-knop en VENT TIMED (VENTILATIE GETIMED) verschijnt. Druk op de knop of om temperatuurlimieten in te stellen:
      1. TIMED: (GETIMED:) geen temperatuurlimieten
      2. AUTO – B: (AUTO – B:) ventilatie is niet toegestaan als de ODT > 100°F of ODT < 0°F; ventilatie is alleen toegestaan als de verwarming aan staat als de ODT tussen 0°F en 20°F ligt
      3. AUTO – C: (AUTO – C:) ventilatie is niet toegestaan als de ODT > 100°F of ODT < 0°F
      4. AUTO – D: (AUTO – D:) ventilatie is niet toegestaan als de ODT > 90°F; ventilatie is alleen toegestaan als de verwarming aan staat als de ODT tussen 0°F en 40°F ligt
   5. Druk op de Mode (Modus)-knop en gebruik vervolgens de om de ventilatietijd (minuten/uur) in te stellen of knop
   6. Druk herhaaldelijk op de Mode (Modus)-knop totdat DONE (KLAAR) op het scherm verschijnt

Wanneer de verwarming, koeling of luchtontvochtiger actief is, opent de ventilatieklep en wordt buitenlucht aangevoerd. Als de apparatuur niet gedurende het ingestelde aantal minuten draait, schakelt de luchtontvochtiger de HVAC-ventilator aan het einde van het uur in om ervoor te zorgen dat aan de ventilatiebehoeften wordt voldaan.

ZONERING VAN DE LUCHTONTVOCHTIGER

De luchtontvochtiger kan worden geconfigureerd om twee onafhankelijke ruimtes te conditioneren. Zonering vereist de installatie van leidingen en kleppen om lucht van en naar twee locaties te leiden.
OPMERKING: Luchtontvochtigerzonering wordt niet aanbevolen in HVAC-zoneringstoepassingen

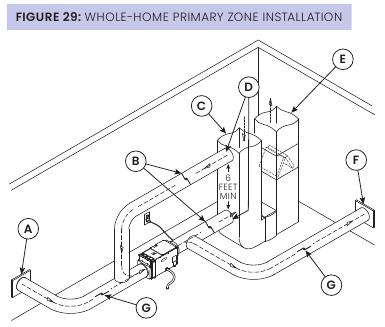

In deze installatie regelt de luchtontvochtiger de luchtvochtigheid in twee afzonderlijke zones, een primaire en een secundaire zone. De luchtontvochtiger ontvochtigt de primaire zone als eerste prioriteit en schakelt over naar de secundaire zone nadat aan de ontvochtigingsbehoeften van de primaire zone is voldaan.

Normaal gesloten kleppen moeten worden geïnstalleerd in de kanalen die de primaire zone bedienen en normaal open kleppen moeten worden geïnstalleerd in de kanalen die de secundaire zone bedienen.

VEREISTE COMPONENTEN

• 10" leidingen en fittingen
• Roosters met 10" kanaalkragen
• Afvoerleiding
• (2) AprilAire Model 6510, 10" normaal gesloten klep
• (2) AprilAire Model 6610, 10" normaal open klep
• VAC-transformator (40 VA min) voor kleppen

OPMERKING: 5442 Basement Kit bevat (2) 6510 kleppen, (2) 6610 kleppen en een 24 VAC (40 VA) transformator

1. RETOUR VAN SECUNDAIRE ZONE
2. NORMAAL GESLOTEN KLEPPEN
3. RETOURKANAAL
4. NAAR/VAN PRIMAIRE ZONE

5. TOEVOERKANAAL
6. TOEVOER NAAR SECUNDAIRE ZONE
7. NORMAAL OPEN KLEP

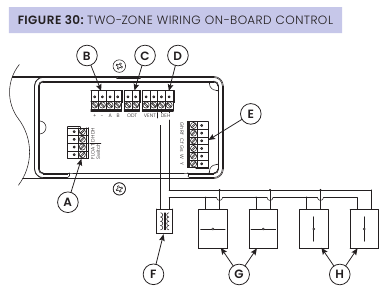

1. VLOTTERSCHAKELAAR
2. AFSTANDSBEDIENING
3. SENSOR
4. KLEPPEN

5. HVAC-APPARATUUR
6. 24 VAC (40 VA MIN)
7. NORMAAL GESLOTEN (PRIMAIRE ZONE)
8. NORMAAL OPEN (SECUNDAIRE ZONE)

INSTALLATIE-INSTELLING

Ga naar het instellingenmenu als:

• de luchtontvochtiger is aangesloten op het HVAC-systeem
• een externe of afstandsbediening wordt gebruikt
• ventilatie of zonering wordt gebruikt

1. Sluit de unit aan en zet de aan/uit-schakelaar AAN (indien aanwezig).
2. Het scherm van de ingebouwde regelaar moet OFF (UIT) weergeven. Zo niet OFF (UIT), druk dan op de ON/OFF (AAN/UIT)-knop om de unit UIT te schakelen.
   OPMERKING: Als de achtergrondverlichting van het display niet brandt, schakelt de eerste keer dat u op een knop (een willekeurige knop) drukt alleen de achtergrondverlichting in. Druk een tweede keer op de knop om de functie te activeren

3. Houd de MODE (MODUS)-knop op de ingebouwde regelaar 3 seconden ingedrukt om het installatie-instellingenmenu te openen
4. Druk op MODE (MODUS) om door de schermen te navigeren en de luchtontvochtiger in te stellen voor de geïnstalleerde toepassing. Druk op de knop of om items te selecteren Om de installatie-instelling te verlaten, navigeert u door alle opties met behulp van de MODE (MODUS)-knop. Navigeer door de volgende schermen om de luchtontvochtiger in te stellen voor de geïnstalleerde toepassing
5. Nadat de installatie-instellingenopties zijn voltooid, knippert DONE (KLAAR) 3 seconden en keert de regelaar terug naar het OFF (UIT)-scherm

6. Niet alle systeeminstellingsopties worden in deze instructies behandeld De standaardinstellingen worden aanbevolen voor die opties in de meeste toepassingen

AFSTANDSBEDIENING INSTELLEN – KRUIPRUIMTE/VERZEGELDE ZOLDER
Als u de bedrading aansluit op een Model 76 voor afstandsbediening, drukt u op de of -knop om ENABLED (INGESCHAKELD) te selecteren. Druk vervolgens op de MODE (MODUS)-knop om naar het volgende scherm te gaan.

VENTILATIE INSTELLEN
Bekijk de details als u de luchtontvochtiger gebruikt voor ventilatie.

ZONERING INSTELLEN
Bekijk of u de luchtontvochtiger aan het zoneren bent.

EXTERNE BEDIENING INSTELLEN
Als u de bedrading aansluit op een externe bediening, drukt u op de of knop om ENABLED (INGESCHAKELD) te selecteren. Druk vervolgens op de MODE (MODUS)-knop om naar het volgende scherm te gaan

DEH MET AC INSCHAKELEN
Om ontvochtiging tijdens actieve airconditioning toe te staan, selecteert u ENABLED (INGESCHAKELD) en drukt u op de MODE (MODUS)-knop.

Om ontvochtiging uit te schakelen wanneer de airconditioning aan staat, selecteert u DISABLED (UITGESCHAKELD) en drukt u op de MODE (MODUS)-knop. Deze optie kan de voorkeur hebben wanneer het airconditioningsysteem moeite heeft om het gewenste instelpunt te behouden

EEN RV-VERSCHUIVING TOEPASSEN
Er kan een verschuiving worden toegepast op de ingebouwde vochtigheidsmeting om discrepanties met andere vochtmeetapparatuur in huis te voorkomen
Gebruik de of knop om een verschuiving van -5% tot 5% te selecteren. Druk op de MODE (MODUS)-knop om de installatie-instellingsschermen te verlaten. DONE (KLAAR) wordt op het scherm weergegeven en de installatie-instelling is voltooid

INSTALLATIE-TESTMODUS

Als alles correct is aangesloten, worden de luchtontvochtiger en alle aangesloten componenten in- en uitgeschakeld tijdens de installatie-testmodus om aan te tonen dat alles correct werkt. De installatie-testmodus duurt vier (4) minuten. Als tijdens de testmodus op de ON/OFF (AAN/UIT)-knop wordt gedrukt, verlaat de luchtontvochtiger de installatie-
Testmodus en keert terug naar het OFF (UIT)-scherm.

ALLEEN LUCHTONTVOCHTIGING
Als de luchtontvochtiger nog niet UIT staat, druk dan op de ON/OFF (AAN/UIT)-knop om hem uit te schakelen.

Houd de ON/OFF (AAN/UIT)- en MODE (MODUS)-knoppen 3 seconden ingedrukt. De gemeten vochtigheid, AIR SAMPLING (LUCHTBEMONSTERING) en TEST worden op het display weergegeven. Als de bedrading is aangesloten op het HVAC-systeem, wordt de HVAC-ventilator ingeschakeld en als er klep(pen) zijn aangesloten op de DEH DAMPER-aansluitingen van de regelaar, worden de klep(pen) bekrachtigd.

Na drie (3) minuten wordt de luchtontvochtigercompressor ingeschakeld en vervangt DEHUMIDIFYING (ONTBOCHTIGEN) AIR SAMPLING (LUCHTBEMONSTERING) op het regelaarscherm.

Na één minuut compressorwerking worden alle uitgangen uitgeschakeld en knippert DONE (KLAAR) gedurende 3 seconden en keert vervolgens terug naar het OFF (UIT)-scherm.

ZONERING EN/OF VENTILATIE
Als de luchtontvochtiger is ingesteld voor ventilatie, wordt VENTILATING (VENTILEREN) op het display weergegeven tijdens de installatie-testmodus en wordt de ventilatieklep bekrachtigd.

Als de luchtontvochtiger is ingesteld voor zonering, wordt PRIMARY ZONE (PRIMAIRE ZONE) weergegeven op het display tijdens de eerste minuut van de werking van de luchtontvochtigerventilator. Na één minuut wordt SECONDARY ZONE (SECUNDAIRE ZONE) weergegeven op het display en worden de zonekleppen uitgeschakeld.

DE EENHEID STARTEN EN WERKINGSPROCES

Zorg ervoor dat de stekker van de eenheid in het stopcontact zit en, indien aanwezig, gebruik de AAN/UIT-schakelaar in de buurt van het netsnoer om de luchtontvochtiger van stroom te voorzien.

ALLEEN DE LUCHTONTVOCHTIGERREGELAAR GEBRUIKEN

1. Druk op de AAN/UIT-knop om de luchtontvochtigerregelaar AAN te zetten. Het display toont de huidige vochtigheidsinstelling en de ventilator van de luchtontvochtiger en de HVAC-ventilator (indien aangesloten op het HVAC-systeem) worden ingeschakeld om te beginnen met de bemonstering.
   De instelling wordt vervangen door de gemeten vochtigheid en AIR SAMPLING (Luchtbemonstering) verschijnt op het display.
2. Gebruik de of knop om de vochtigheidsinstelling naar wens aan te passen. De aanbevolen begininstelling ligt tussen 55% en 59% RV.
3. Na drie (3) minuten bemonstering wordt de gemeten vochtigheid vergeleken met de instelling:
   1. Als de vochtigheid hoger is dan de instelling, wordt de compressor van de luchtontvochtiger ingeschakeld en wordt AIR SAMPLING (Luchtbemonstering) vervangen door DEHUMIDIFYING (Ontvochtigen). De compressor blijft ingeschakeld totdat de gemeten vochtigheid 3% RV onder de instelling komt.
   2. Als de gemeten vochtigheid lager is dan de instelling, worden de ventilatoren uitgeschakeld en keert het display terug naar de RV-instelling.
4. De luchtontvochtiger bemonstert elke 60 minuten opnieuw, of op elk moment als de vochtigheidsinstelling wordt verlaagd.

EEN MODEL 76 GEBRUIKEN ALS AFSTANDSBEDIENING

1. Druk op de AAN/UIT-knop om de luchtontvochtigerregelaar AAN te zetten. Het display toont REMOTE (Afstandsbediening) om aan te geven dat een afstandsbediening moet worden gebruikt om de luchtontvochtiger te bedienen.
2. Druk op de Model 76 op de AAN-knop; de Model 76 geeft de RV weer die is gemeten bij de luchtontvochtiger en de ventilator van de luchtontvochtiger wordt ingeschakeld om te beginnen met het bemonsteren van de lucht.
3. Gebruik de of knop op de Model 76 om het droogteniveau naar wens aan te passen. De droogteniveaus variëren van 1 tot 7, waarbij 1 het minst droog is en 7 het meest droog; de aanbevolen begininstelling is 3.
4. Na drie (3) minuten bemonstering wordt de gemeten vochtigheid vergeleken met de instelling:
   1. Als de vochtigheid hoger is dan de instelling, wordt de compressor van de luchtontvochtiger ingeschakeld en knippert ON (Aan) op het display van de Model 76.
   2. Als de gemeten vochtigheid lager is dan de instelling, wordt de ventilator van de luchtontvochtiger uitgeschakeld.
5. De luchtontvochtiger bemonstert elke 60 minuten opnieuw, of op elk moment als het droogteniveau wordt verhoogd.

EEN EXTERNE REGELAAR GEBRUIKEN

1. Druk op de AAN/UIT-knop om de luchtontvochtigerregelaar AAN te zetten. Het display toont EXTERNAL (Extern) om aan te geven dat een externe regelaar moet worden gebruikt om de luchtontvochtiger te bedienen.
2. Start bij de externe regelaar een ontvochtigingsvraag. Raadpleeg de documentatie die bij de externe regelaar is geleverd. De ventilator en compressor van de luchtontvochtiger, en de HVAC-ventilator (indien aangesloten) worden ingeschakeld en DEHUMIDIFYING (Ontvochtigen) verschijnt op het display van de luchtontvochtiger.
   LET OP: Bij gebruik van een externe regelaar is er een vertraging van drie minuten na het inschakelen (d.w.z. de AAN/UIT-schakelaar wordt ingeschakeld met de stekker van de eenheid in het stopcontact) voordat de luchtontvochtiger reageert op een externe regelaar. Dit voorkomt onverwachte, vroege start na het inschakelen.
3. Stop de vraag bij de externe regelaar; de luchtontvochtiger en de HVAC-ventilator worden uitgeschakeld.

TWEEZONEDIENST
De primaire zone werkt zoals vermeld voor het gebruik van de luchtontvochtigerregelaar of een externe regelaar. PRIMARY ZONE (Primaire zone) wordt weergegeven op het display tijdens het gebruik.
De secundaire zone gebruikt de vochtigheidsinstelling op de luchtontvochtigerregelaar. Tijdens de werking van de secundaire zone worden de geïnstalleerde kleppen spanningsloos gemaakt en stopt de HVAC-ventilator (indien ingeschakeld). SECONDARY ZONE (Secundaire zone) wordt weergegeven op het display tijdens het gebruik.
De secundaire zone wordt direct na de primaire zone bemonsterd, of als er een vraag naar ontvochtiging is vanuit de primaire zone, direct nadat aan de vraag is voldaan. Wanneer een externe regelaar is geïnstalleerd, wordt de secundaire zone één keer per uur bemonsterd als er geen vraag naar ontvochtiging is geweest vanuit de primaire zone.

ONDERHOUDSINSTRUCTIES

SYMBOLEN

Symbool ISO 7010-W021 (2011-05)	Symbool ISO 7000-1659 (2004-01)	Symbool ISO 7000-1659 (2004-01)
brandbare materialen	Service-indicator: lees de technische handleiding	Gebruikershandleiding: bedieningsinstructies

VEILIGHEIDSINSTRUCTIES

• Het gesloten koelsysteem kan niet ter plekke worden onderhouden!
• Dit apparaat bevat een licht ontvlambaar A2L-koelmiddel.
• Gebruik geen middelen om het ontdooiproces te versnellen of om schoon te maken, anders dan die welke door de fabrikant worden aanbevolen.
• Het apparaat moet worden opgeslagen (wanneer het niet in gebruik is) in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een gasapparaat in werking of een elektrische verwarming in werking).
• Het gesloten systeem niet doorboren of verbranden.
• Houd er rekening mee dat koelmiddelen geen geur kunnen bevatten.

Wanneer het apparaat via luchtkanalen is verbonden met een of meer ruimtes, moet het direct naar de ruimte worden geleid. Open ruimtes zoals verlaagde plafonds mogen niet worden gebruikt als retourluchtkanaal.

ONDERHOUD
Goedgekeurde hulpapparatuur: Alleen hulpapparatuur die is goedgekeurd door de fabrikant van het apparaat mag in het leidingwerk worden geïnstalleerd.

• Ventilator voor verse lucht, artikelnummer 8190FF

De volgende controles moeten worden uitgevoerd op installaties die BRANDBARE KOELMIDDELEN gebruiken:

• De ventilatiemachines en -uitlaten werken naar behoren en zijn niet verstopt
• Markeringen op de apparatuur moeten zichtbaar en leesbaar zijn. Markeringen en borden die onleesbaar zijn, moeten worden gecorrigeerd
• Bij het openen van de geventileerde behuizing voor reparatie van elektrische componenten, dient u te controleren op koelmiddellekkage met een gecertificeerde lekdetector voor brandbaar koelmiddel.

Reparatie Initiële veiligheidscontroles omvatten:

• Het onderhoud aan het elektrische systeem van de unit moet worden uitgevoerd door een gekwalificeerde en erkende elektricien.
• Schakel de stroom van de unit uit (stekker eruit) voordat u onderhoud of reparatie uitvoert.
• De condensatoren zijn ontladen: dit moet op een veilige manier gebeuren om vonkvorming te voorkomen; dat er geen onder spanning staande elektrische componenten en bedrading blootliggen in geval van een lek.
• Er is continuïteit van de aardverbinding
• Afgedichte elektrische componenten moeten worden vervangen, niet gerepareerd.
• Breng geen permanente inductieve of capacitieve belastingen aan op het circuit zonder ervoor te zorgen dat dit de toegestane spanning en stroom die zijn toegestaan voor de gebruikte apparatuur niet overschrijdt.
• Intrinsiek veilige componenten moeten worden vervangen als ze zijn geactiveerd.
• Vervang componenten alleen door onderdelen die door de fabrikant zijn gespecificeerd. Andere onderdelen kunnen leiden tot ontsteking van koelmiddel in de atmosfeer als gevolg van een lek.
• Voordat u begint met werkzaamheden aan systemen die BRANDBARE KOELMIDDELEN bevatten, zijn veiligheidscontroles noodzakelijk om ervoor te zorgen dat het risico op ontsteking tot een minimum wordt beperkt.
• Zorg ervoor dat de ruimte zich in de open lucht bevindt of dat deze voldoende wordt geventileerd voordat u de panelen van de luchtontvochtiger verwijdert voor onderhoud of het uitvoeren van warm werk in de buurt van de unit. Een zekere mate van ventilatie moet worden gehandhaafd gedurende de periode dat het werk wordt uitgevoerd. De ventilatie moet eventueel vrijgekomen koelmiddel veilig afvoeren en bij voorkeur extern in de atmosfeer uitstoten.
• Het koelsysteem wordt beschouwd als in de fabriek afgesloten en het is verboden om de koelmiddelleidingen op enigerlei wijze te doorboren.
• Het repareren van het koelsysteem mag niet in het veld worden uitgevoerd en moet worden gedaan in de fabriek door getraind personeel.
• Controleer of de bekabeling niet onderhevig is aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of andere nadelige milieu-invloeden. De controle moet ook rekening houden met de effecten van veroudering of voortdurende trillingen van bronnen zoals compressoren of ventilatoren.
• Als een lek wordt vermoed, moeten alle open vlammen worden verwijderd/gedoofd.

De volgende lekdetectiemethoden worden als acceptabel beschouwd voor alle koelsystemen:

• Onder geen enkele omstandigheid mogen potentiële ontstekingsbronnen worden gebruikt bij het zoeken naar of detecteren van koelmiddellekkages. Een halogeenlamp (of een andere detector die een open vlam gebruikt) mag niet worden gebruikt.
• Elektronische lekdetectoren kunnen worden gebruikt om koelmiddellekkages te detecteren, maar moeten correct worden gekalibreerd voor brandbare koelmiddelen (detectieapparatuur moet worden gekalibreerd in een koelmiddelvrije ruimte).
• Zorg ervoor dat de detector geen potentiële ontstekingsbron is en geschikt is voor het gebruikte koelmiddel.
• Lekdetectieapparatuur moet worden ingesteld op een percentage van de onderste brandbaarheidsgrens (LFL) van het koelmiddel en moet worden gekalibreerd op het gebruikte koelmiddel, en het juiste percentage gas (maximaal 25%) wordt bevestigd.
• Lekdetectievloeistoffen zijn ook geschikt voor gebruik met de meeste koelmiddelen, maar het gebruik van reinigingsmiddelen die chloor bevatten moet worden vermeden, omdat het chloor kan reageren met het koelmiddel en de koperen leidingen kan aantasten. Voorbeelden van lekdetectievloeistoffen zijn:
  • bellenmethode,
  • fluorescerende methode middelen.
• LET OP: Het gebruik van siliconenkit kan de effectiviteit van sommige soorten lekdetectieapparatuur belemmeren.

VOOR EXTRA HULP:
Technische ondersteuning is beschikbaar van maandag tot en met vrijdag (zie PROBLEEMOPLOSSING).

PROBLEEMOPLOSSING

LET OP
Probleemoplossing en reparaties moeten worden uitgevoerd door een gekwalificeerde HVAC-servicemonteur en alle veiligheidsprocedures moeten worden gevolgd.

Technische ondersteuning is beschikbaar van maandag tot en met vrijdag van 7:00 tot 17:00 uur CST op 8003346011. Gebruik de handleidingen op de volgende pagina's om systeemfouten te identificeren en te corrigeren. Neem contact op met de technische ondersteuning voordat u de unit of onderdelen vervangt en voor aanvullende probleemoplossing.

DIAGNOSTISCHE CODES
Wanneer er een fout optreedt, wordt de diagnostische code samen met SERVICE VEREIST weergegeven op het scherm van de gebruikersinterface.

TABEL 1: DIAGNOSTISCHE CODES

Diagnostische code	Foutmodus	Actie	Resetten
E1	Interne vochtigheids- of temperatuursensor open of kortgesloten	Schakel de stroom in en uit om de foutcode te wissen. Haal de unit uit het stopcontact of zet de AAN/UIT-schakelaar (indien aanwezig) gedurende minimaal 10 seconden in de UIT-stand voordat u de stroom weer inschakelt Als de foutcode opnieuw optreedt, vervang dan de gebruikersinterface, onderdeelnummer 5445	Stroom in- en uitschakelen
E2	Hoge koeldruk	Controleer of de ventilator werkt, de terugslagklep vrij zwaait en of er geen geblokkeerde of beperkte leidingen zijn. Als de fout aanhoudt, neem dan contact op met de technische ondersteuning	Stroom in- en uitschakelen
E3	Model 76 Remote Communicatiecontrole Verlies	Controleer de verbindingen tussen Model 76 en de gebruikersinterface van de luchtontvochtiger. De terminals moeten volledig in de gebruikersinterface en de Model 76-bedieningsterminals zijn gestoken en vastgezet Als de verbindingen correct en veilig zijn, schakel dan de luchtontvochtiger uit en verwijder de Model 76. Gebruik een kort stuk 4-aderige kabel om de Model 76 opnieuw aan te sluiten op de gebruikersinterface. Schakel de luchtontvochtiger weer in en verhoog de droogheidsniveau-instelling op de Model 76. Als de luchtontvochtiger inschakelt, is er een probleem met de bedrading tussen de luchtontvochtiger en de bediening. Als de luchtontvochtiger niet inschakelt, neem dan contact op met de technische ondersteuning.	Zelfcorrigerend
E4	Onvoldoende capaciteit	Controleer de vorstsensorverbinding op de stroomprint. De terminal moet volledig op de pinnen van de stroomprint zijn geplaatst Verwijder het zijtoegangspaneel en controleer of de sensor is bevestigd aan de zuigleiding Als de sensor is aangesloten en bevestigd aan de koelleiding, ga dan verder met de volgende stap Reset de fout door de stroom naar de luchtontvochtiger te onderbreken. Zet de vochtigheidsinstelling lager (onder het vochtigheidsniveau van de kamer/woning) om een ontvochtigingsoproep te doen. Laat de ventilator en compressor ongeveer 10-15 minuten draaien en ga dan naar de diagnostische testmodus door tegelijkertijd op de -knop en de MODE-knop te drukken gedurende 3 seconden. Op het LCD-scherm wordt het volgende weergegeven: de temperatuur die wordt gemeten door de interne sensor, terwijl ook LUCHTSTERING en AAN worden weergegeven de vochtigheid die wordt gemeten door de interne sensor, terwijl ook %RV en AAN worden weergegeven de vorstsensortemperatuur, terwijl ook AAN wordt weergegeven Scroll door deze waarden en met behulp van de - of -knop Noteer de waarden en neem contact op met de technische ondersteuning	Stroom in- en uitschakelen
E5	Hoge temperatuur thermistorstoring	Controleer de verbinding van de hoge temperatuursensor (indien aanwezig) op de stroomprint. De terminal moet volledig op de pinnen van de stroomprint zijn geplaatst Verwijder het zijtoegangspaneel en controleer of de sensor niet beschadigd is en is aangesloten op de koelleiding die van de compressor komt Als de sensor is aangesloten en bevestigd aan de koelleiding, moet deze mogelijk worden vervangen door onderdeelnummer 5456 – neem contact op met de technische ondersteuning om dit te bevestigen.	Stroom in- en uitschakelen
E6	Lage temperatuur thermistorstoring	Controleer de verbinding van de lage temperatuursensor op de stroomprint. Verwijder het zijtoegangspaneel en controleer of de sensor niet beschadigd is en is aangesloten op de zuigleiding Als de sensor is aangesloten en bevestigd aan de koelleiding, moet deze mogelijk worden vervangen door onderdeelnummer 5455 – neem contact op met de technische ondersteuning om dit te bevestigen.	Stroom in- en uitschakelen
E7	Vlotterschakelaar open	Maak de condensaatbak leeg Controleer de vlotterschakelaarverbinding op de gebruikersinterface. Als u geen vlotterschakelaar gebruikt, controleer dan of de jumper zich tussen de vlotterschakelaarterminals op de gebruikersinterface van de luchtontvochtiger bevindt. Als het probleem aanhoudt, vervang dan de vlotterschakelaar.	Zelfcorrigerend
E8	Inlaatluchttemperatuur buiten het bereik van 10°C–40°C of dauwpunt onder 4°C	Controleer of alle leidingen goed zijn afgedicht. Controleer op luchtlekken die de temperatuur of RV van de binnenkomende lucht kunnen beïnvloeden Als de luchttemperatuur binnen het bereik ligt en het dauwpunt boven 4°C ligt, neem dan contact op met de technische ondersteuning	Zelfcorrigerend
E9	Buitentemperatuursensor open of kortgesloten	Controleer de sensorverbinding op de stroomprint Verwijder de draden van de terminals en meet de weerstand. Een kortsluiting heeft een weerstand die zeer dicht bij 0 Ohm ligt en een open circuit heeft een zeer hoge weerstand. Gebruik de Ohms-tabel aan de rechterkant om de weerstand te benaderen op basis van de buitentemperatuur Als de sensor niet correct leest, vervang dan de sensor, onderdeelnummer 8052 Buitentemperatuur Weerstand -18°C 84.500 Ohm -7°C 46.000 Ohm 4°C 26.000 Ohm 16°C 15.500 Ohm 27°C 9.500 Ohm 38°C 6.000 Ohm	Zelfcorrigerend

TABEL 2: GIDS VOOR PROBLEEMOPLOSSING

Symptoom	Foutmodus	Actie
De luchtontvochtiger schakelt niet in/loopt niet	Geen stroom naar de unit	Controleer of de luchtontvochtiger is aangesloten. Controleer of de aan/uit-schakelaar is ingeschakeld (indien aanwezig). Controleer of de gebruikersinterface is ingeschakeld. Controleer of de stroomonderbreker niet is geactiveerd.
De ventilator van de luchtontvochtiger draait, maar met weinig of geen luchtstroom.	De drukval over de luchtontvochtiger is hoger dan 0,04" wc voor Model E080 of 0,06" wc voor Model E100/E100H	Controleer het luchtfilter van de luchtontvochtiger en was of vervang het. Controleer op geblokkeerde leidingen en maak deze vrij. Controleer of de uitlaatmof met terugslagklep is geïnstalleerd aan de uitlaatzijde van de luchtontvochtiger. Controleer of de terugslagklep is geblokkeerd of vastzit en verwijder de obstructie.
De ventilator van de luchtontvochtiger draait, maar de compressor niet.	Vlotterschakelaar open (E7 verschijnt op het display)	Als de vlotterschakelaar is geïnstalleerd, controleer dan de verbindingen op de gebruikersinterface en maak de condensaatbak leeg Als er geen vlotterschakelaar is geïnstalleerd, controleer dan of de jumper is geïnstalleerd op de vlotterschakelaarterminals op de gebruikersinterface
	Unit is aan het ontdooien	Bevriezing treedt op wanneer de binnenkomende lucht koel en droog is, normaal gesproken in de lente of de herfst, of de luchtstroom is beperkt. Bevriezing als gevolg van koude/droge omstandigheden is een normaal onderdeel van de werking en ONTDDOOIEN wordt op het display weergegeven. Als het niet koel en droog is, zoek dan naar geblokkeerde leidingen of een vuil filter.
	De inlaatluchttemperatuur ligt buiten het bereik van 10°C–40°C of het dauwpunt ligt onder 4°C en er is een vraag naar ontvochtiging.	Controleer of alle leidingen goed zijn afgedicht. De ontvochtiging start vanzelf opnieuw wanneer de temperatuur van de binnenkomende lucht binnen het bereik ligt en het dauwpunt boven 4°C ligt. E8 verschijnt op het display wanneer de omstandigheden van de inlaatlucht de werking verhinderen
Bij zonering gaat de luchtontvochtigingsklep niet open in de INSTALLATEURSTEST-modus.	Onjuiste klepbedrading of slechte verbinding	Controleer de bedrading tussen de kleppen en de 24 VAC-transformator Als de bedrading is voor twee zones, controleer dan of de 24 VAC-transformator minimaal 40 VA is Controleer alle bedradingsverbindingen tussen de kleppen en de gebruikersinterface. Controleer of de normaal gesloten kleppen zich in de primaire zoneleidingen bevinden en de normaal open kleppen zich in de secundaire zoneleidingen bevinden.
De ventilatieklep gaat niet open wanneer de HVAC-ventilator actief is.	De cyclustijd is bereikt	De klep gaat niet open als de ventilatietijd al is bereikt
	Onjuiste transformatorbedrading	Controleer de bedrading tussen de klep, de VENT-terminal en de 24 VAC-transformator. Deze moeten in serie zijn bedraad Controleer of de 24 VAC-transformator minimaal 10 VA is en of de spanning aanwezig is
	ODT-fout of buitenlucht buiten het ODT-bereik.	Controleer of de ODT correct is aangesloten op de gebruikersinterface van de luchtontvochtiger en of de verbindingen veilig zijn Controleer of de ODT is geïnstalleerd in de buitenluchtinlaat volgens de installatie die is gespecificeerd in VENTILATIE Verwijder de ODT-draden van de gebruikersinterface van de luchtontvochtiger en controleer de weerstand. Vergelijk de meting met de tabel aan de rechterkant Buitentemperatuur Weerstand -18°C 84.500 Ohm -7°C 46.000 Ohm 4°C 26.000 Ohm 16°C 15.500 Ohm 27°C 9.500 Ohm 38°C 6.000 Ohm
De luchtontvochtiger voert niet goed af	Afvoerleiding geblokkeerd of unit niet waterpas	Controleer of de unit waterpas staat Controleer de afvoerleiding op blokkades en controleer op een continue neerwaartse helling. Controleer de aanwezigheid en de staat van het afdekkapinzetstuk. Zie ONDERHOUD voor de reinigingsprocedure, of vervang het door onderdeelnummer 5885 als het ontbreekt of beschadigd is
De HVAC-ventilator schakelt onverwacht in	De luchtontvochtiger voert een meting uit of de ventilatie is bezig	De luchtontvochtiger schakelt de HVAC-ventilator in tijdens de luchtmeting of indien nodig om aan de ventilatietijd te voldoen
De luchtontvochtiger produceert hete lucht	Normale functie	De lucht wordt opnieuw verwarmd over de condensorbatterij, wat resulteert in een temperatuurstijging tussen inlaat en uitlaat

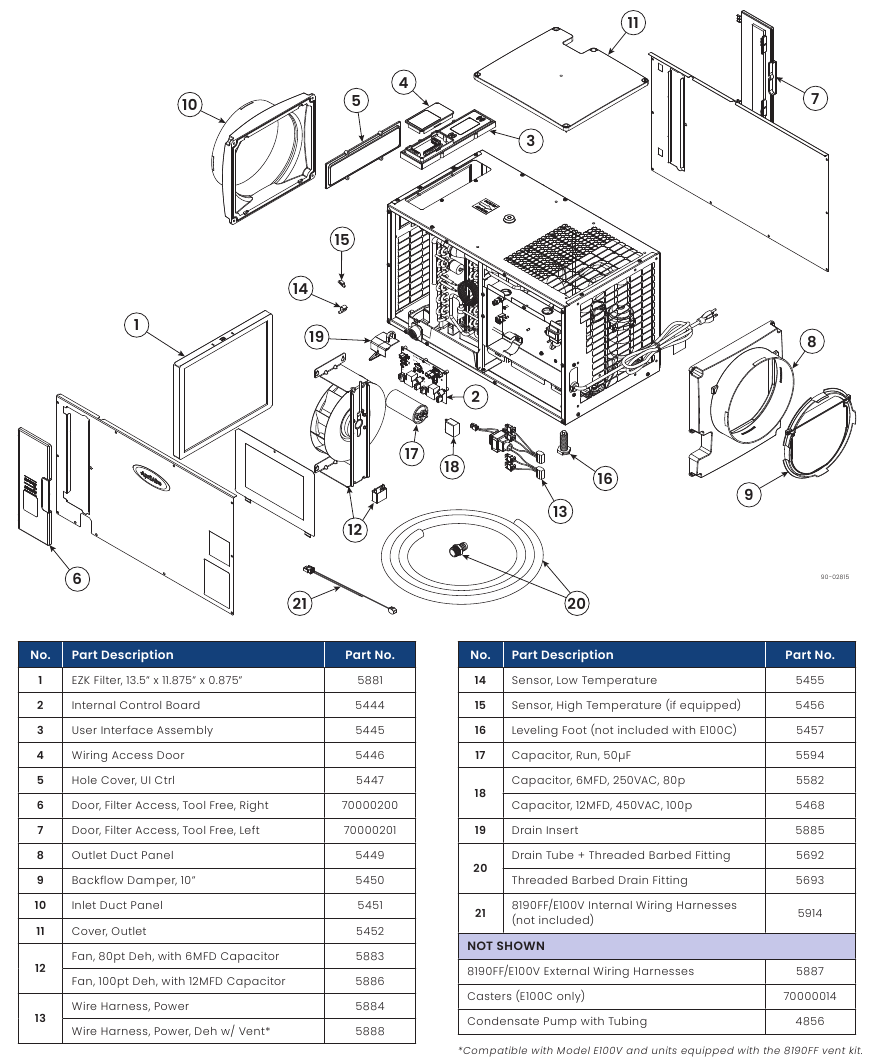

E080/E100 SERVICEONDERDELEN

VEILIGHEIDSINSTRUCTIES

LET OP INSTALLATEUR:

• Lees deze handleiding voordat u begint met de installatie. Onjuiste installatie of onderhoud kan leiden tot schade aan eigendommen of letsel. Het wordt aanbevolen dat installatie, service en onderhoud worden uitgevoerd door een getrainde servicemonteur. Dit product moet worden geïnstalleerd in overeenstemming met alle lokale, provinciale en federale voorschriften.
• Alle veiligheidsmaatregelen moeten worden gevolgd.
• Voer de afvalstoffen op de juiste manier af in overeenstemming met de federale of lokale voorschriften.

ELEKTRISCHE SCHOK GEVAAR:

• 120 volt kan ernstig letsel veroorzaken door elektrische schokken. Schakel de elektrische stroom naar de luchtontvochtiger uit voordat u begint met de installatie of het onderhoud. Laat de stroom uitgeschakeld totdat de installatie/service is voltooid.
• Om het risico op elektrische schokken te verminderen, heeft dit apparaat een geaard (driepolig) stekker. Deze stekker past alleen in een geaard stopcontact. Als de stekker niet in het stopcontact past, neem dan contact op met gekwalificeerd personeel om het juiste stopcontact te installeren. Wijzig deze stekker op geen enkele manier.
• Om het risico op elektrische schokken te verminderen, plaatst u het product zo dat het netsnoer in een stopcontact kan worden gestoken zonder het gebruik van een verlengsnoer.

RISICO OP BRAND OF EXPLOSIE:

• Ontvlambaar koelmiddel gebruikt. Prik geen gaten in de koelmiddel leidingen.
• Bewaar in een goed geventileerde ruimte zonder continu werkende vlammen of andere potentiële ontstekingsbronnen.
• Hulpapparatuur die ontstekingsbronnen kan zijn, mag niet in de kanaalconstructie worden geïnstalleerd.

• SCHERPE RANDEN KUNNEN LETSEL VEROORZAKEN DOOR SNIJDEN. Wees voorzichtig bij het snijden van plenumopeningen en het hanteren van leidingen. Draag altijd een bril/veiligheidsbril en handschoenen bij de installatie van het apparaat.
• LIFT DOOR TWEE PERSONEN VEREIST. Vallen kan persoonlijk letsel of schade aan de apparatuur veroorzaken. Behandel het met zorg en volg de installatie-instructies.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Zorg ervoor dat u toezicht houdt op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.
• Zorg ervoor dat u een beschadigd voedingssnoer vervangt. Het moet worden vervangen door een speciaal snoer of een speciale montage die verkrijgbaar is bij de fabrikant of zijn servicevertegenwoordiger.
• Gebruik nooit elektrische apparatuur in stilstaand water.
• Steek uw vingers of andere voorwerpen niet door de veiligheidsroosters.
• Ga niet op het apparaat zitten of staan, of gebruik het apparaat als een tafel of plank.
• Het apparaat is ontworpen om alleen binnenshuis te worden geïnstalleerd.
• Plaats het apparaat altijd in een goed geventileerde ruimte om de ophoping van koelmiddel te voorkomen in het geval van een lek of defect van het koelmiddelsysteem.

KENNISGEVING
ER KAN SCHADE AAN APPARATUUR ONTSTAAN ALS DE INSTALLATIE-INSTRUCTIES NIET WORDEN GEVOLGD.

• Niet gebruiken in zwembadtoepassingen. Zwembadchemicaliën kunnen de luchtontvochtiger beschadigen.
• Gebruik geen oplosmiddelen of reinigingsmiddelen op of in de buurt van het scherm en de printplaat. Chemicaliën kunnen componenten beschadigen.
• Wacht 24 uur voordat u het apparaat gebruikt als het niet rechtop is verzonden of opgeslagen.
• Gebruik geen ontvochtiging om raam condensatie in de winter te voorkomen. Gebruik ventilatie om de luchtvochtigheid binnenshuis in de winter te verlagen om raamcondensatie tegen te gaan.
• Het gebruik van de luchtontvochtiger zonder het afvoerinzetstuk kan leiden tot condensaatlekken.

ELEKTRISCHE INTERFERENTIE KAN DE ONNAUWKEURIGHEID VAN DE BUITENTEMPERATUURSENSOR VEROORZAKEN.

• Laat de buitentemperatuursensor niet langs draden lopen die hoogspanning voeren (120 VAC of hoger).
• Laat de draadlengtes van de buitentemperatuursensor niet groter zijn dan 300 voet.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Aprilaire E080, E100 - Handleiding luchtontvochtiger

Beschikbare talen
