SVS PC-4000 - Subwooferhandleiding

Introductie

De SVS PC-4000 Subwoofer belichaamt alle technologische en technische ontwikkelingen die zijn gemaakt sinds we bijna twee decennia geleden onze eerste subwoofer ontwikkelden. U kunt er trots op zijn te weten dat uw SVS PC-4000 Subwoofer op meesterlijke wijze is ontworpen om de diepste, meest dynamische, nauwkeurige en gedetailleerde baservaring te leveren die mogelijk is. Tussen de kolossale 13,5-inch PC-4000-driver, de ongeëvenaarde versterker, de toonaangevende tweerichtings mobiele DSP-app en andere doorbraken, vertegenwoordigt het vele primeurs voor SVS en subwooferontwerp in het algemeen en zal het vele jaren van verbluffende lagefrequentieprestaties leveren.

We weten dat u graag uw nieuwe subwoofer wilt installeren, dus in deze handleiding vindt u instructies over plaatsing, aansluiting, afstemming en meer. Onze SVS-geluidsexperts zijn zeven dagen per week beschikbaar om het giswerk bij het instellen van uw nieuwe subwoofer weg te nemen. Ze zijn uitgerust om zelfs de meest ingewikkelde vragen over plaatsing, kalibratie, AV-receiverinstellingen en meer te beantwoorden.

Een van de meest bruikbare functies van uw SVS PC-4000 Subwoofer is de gratis SVS-app, die kan worden gebruikt om de prestaties te verfijnen vanaf het gemak van uw mobiele apparaat. Ga gewoon naar de Apple App Store of Google Play Store en zoek naar "SVS App" om aan de slag te gaan.

Raadpleeg de PC-4000 Subwoofer Quick Start Guide voor een snellere installatie.

Als u vragen heeft over uw SVS PC-4000 Subwoofer, neem dan rechtstreeks contact met ons op.
www.svsound.com;
custservice@svsound.com
(877) 626-5623

SPECIFICATIES

Gewicht: 92,4 lbs (41,9 kg)
Afmetingen (met grill): 46,9" (1190 mm) H X 16,5" (419 mm) diameter
Versterkervermogen: 1.200 watt continu vermogen / 4.200 watt piek dynamisch vermogen

Driverontwerp:

• • Gepatenteerde 13,5" driver met fijn afgestemde Underhung-motorconfiguratie
• • 49,6 lb (22,5 kg) zware woofer met 44,3 lb (20,1 kg) voor de motor
  • • Underhung 53 mm Xmax, 91,6 mm Xmech nauwkeurig uitgelijnde uitslag

Frequentierespons:

• 17 Hz tot 200 Hz +/-3 dB (standaardmodus)
• 15 Hz tot 200 Hz +/-3 dB (uitgebreide modus)
• 16 Hz tot 200 Hz +/-3 dB (gesloten modus)

Maximale laagfrequente output: 133,1 dB @ 32 Hz 1/8 ruimte 1 m

DRIVERFUNCTIES

• Gepatenteerde 13,5" high-performance SVS PC-4000-subwooferdriver - geoptimaliseerd voor een ontwerp met gepoorte kast.
• 8-laags aluminium platte draad rand gewikkelde 3" spreekspoel voor ultra-lage vervorming, efficiënte warmteafvoer, uitzonderlijke lineariteit en bijna nul vermogenscompressie.
• Twee enorme, speciale toroïdale ferrietmagneten genereren ongeëvenaarde niveaus van magnetische kracht om de hoogste niveaus van uitslag, SPL en start-/stopvermogen aan te drijven voor de diepste en meest gezaghebbende bas die mogelijk is.
• De FEA-geoptimaliseerde gegoten aluminium korf met hoge dichtheid biedt ongeëvenaarde niveaus van stijfheid, treksterkte en energieoverdracht die beschikbaar zijn van een subwoofer.
• Dubbele 24-aderige koperen en Nomex composiet hoge temperatuur draden die door de ophanging zijn geweven, zorgen voor een opmerkelijk duurzame elektrische verbinding van de versterker naar de spreekspoel.
• De premium met glasvezel gelamineerde stofkap en versterkte, geventileerde papiercomposiet conus sub-structuur zorgen voor een licht, stijf en neutraal stralend oppervlak.
• Nauwkeurig bewerkte motorelementen en ophangingsonderdelen met nauwe tolerantie produceren een ongeëvenaarde lineariteit bij volledige uitslag voor een uitzonderlijk strakke en snelle respons, zelfs bij referentievolumes.
• De extra grote U-juk en bovenplaat van geventileerd koolstofarm staal zorgen voor superieure koeling en verbeterde magneten voor maximale prestaties en efficiëntie.
• De koperen ring kortsluitmof vermindert de spleetinductie en vervorming en verbetert de thermische geleidbaarheid.
• De vernikkelde hoogspanningsveerklemmen zorgen voor veilige verbindingen.
• De gepatenteerde spuitgegoten pakking en parabolische SBR extreme-excursie surround handhaven een ideale zuigerbeweging voor uiterste nauwkeurigheid en controle.
• Hoogwaardige koolstofarme 1008 stalen componenten met zwarte elektroforese plating voor extra

VERSTERKERFUNCTIES

• Massief krachtig Sledge 1.200 watt continu klasse D-ontwerp met 4.200 watt piekvermogen.
• Ongeëvenaarde intelligentie van door de gebruiker instelbare lage doorlaat, fase, polariteit en ruimteversterkingscompensatie met drie parametrische EQ's en poortafstemming (alleen gepoorte modellen) voor de allerbeste afstemming met luidsprekers en geoptimaliseerde prestaties in elke ruimte.
• Baanbrekende SVS Bluetooth DSP-bedieningsapp voor iOS- en Android-apparaten met drie gebruikerspresets maken aangepaste afstemming mogelijk voor elke ruimte en elk systeem.
• Hoogrenderende, koel lopende klasse D-schakelende topologie met massieve 32 ampère 600 volt MOSFET's resulteert in lagere EMI en de hoogste efficiëntie, terwijl moeiteloos vermogen wordt geleverd om SPL's en lagefrequente output te produceren met een ongerepte helderheid tot ver boven referentieluistervolumes.
• High-resolution 50Mhz Analog Devices Audio DSP met dubbele precisie 56-bits filtering is de meest geavanceerde subwooferprocessor die beschikbaar is voor perfecte audioreproductie.
• De actieve Power Factor Correction (PFC) met 100v-240v full-range ingang regelt de netspanning voor op een solide 360V DC, ongeacht de netspanning of kwaliteit, zodat de geluidskwaliteit nooit hapert, ongeacht wat er uit de muur komt.
• Actieve PFC verlaagt de gemiddelde stroom en egaliseert de netspanningingangsstroom, waardoor een uitgang van 1200 W mogelijk is vanaf een standaard 15A-netcircuit.
• XLR- en RCA-stereo-ingang/uitgang met ultrabrede ingangsspanning voor consumenten- en professionele audiotoepassingen.
• Handig aan de voorzijde gemonteerd display met nieuwe Intelligent Feature Control (IFC) met helderblauw dimbaar/uitschakelbaar 8-cijferig LED-display aan de voorzijde.
• Variabele poortafstemming met standaard-, uitgebreide en gesloten modi voor eenvoudige optimalisatie van de output op basis van luistervoorkeuren en inhoud.
• Auto/Aan en 3-30V AC/DC-trigger voor maximaal installatiegemak.
• Ingangsimpedantie 22kohm (ongebalanceerd RCA)/ 22kohm (gebalanceerd XLR).
• Groen 0,5 watt laag stand-by stroomverbruik.
• RoHS-conform, loodvrije constructie, wereldwijde veiligheidscertificeringen.

SVS APP-FUNCTIES

• De krachtigste en meest flexibele Bluetooth-gestuurde subwoofer DSP-app, werkt met zowel iOS- als Android-besturingssystemen.
• De gemakkelijkste en handigste manier om crossoverfrequenties, parametrische EQ, polariteit, ruimteversterking en alle andere basbeheerfuncties aan te passen.
• Handige aangepaste presets zorgen voor een perfecte afstemming in elke ruimte of systeem, vanaf uw favoriete stoel.
• Unieke bidirectionele feedback toont aanpassingen in realtime op zowel de app- als de subwooferinterface.
• De eenvoudig te volgen tutorial biedt duidelijke begeleiding voor alle functies.

ACCESSOIRES

• Topkap met geïntegreerde, beschermende niet-resonante stalen mesh grill
• IR-afstandsbediening
• SoundPath Subwoofer Isolation System voor een schonere bas met meer definitie, meer punch en minder bas die naar de rest van het huis doorsijpelt
• Schuimrubber poortpluggen (x1)
• Extra zwaar, hoogstroom 6' stroomkabel
• Snelstartgids

UW APPARAAT AANSLUITEN & BEDIENEN

De SVS PC-4000 is ontworpen voor eenvoudige installatie en integratie in zowel meerkanaals thuisbioscopen als tweekanaals (stereo) systemen. Het is het beste om vertrouwd te raken met de subwooferaansluitingen en het achterpaneel van uw AV-receiver of voorversterker voordat u uw subwoofer instelt. Zorg ervoor dat uw PC-4000 is uitgeschakeld voordat u deze aansluit of op uw AV-receiver aansluit. Het is ook het beste om kabels met veilige verbindingen te gebruiken voor optimale basprestaties.

Naast de IR-afstandsbediening en de bedieningsinterface op het voorpaneel, hebben we de handige SVS mobiele app ontwikkeld voor zowel Apple iOS als Google Android waarmee u aanpassingen kunt maken voor kamerindeling, persoonlijke voorkeuren, films versus muziek en meer. Het is de beste manier om uw subwoofer fijn af te stellen voor perfecte prestaties vanuit het comfort van uw favoriete stoel.

Een volledige uitleg van alle geavanceerde DSP-bedieningselementen van de subwoofer is beschikbaar in de volgende secties van deze handleiding, evenals in de SVS subwoofer-app tutorial. De volgende secties behandelen basisaansluitingen en bedieningsinstellingen bij het integreren van de PC-4000 in een surround sound of tweekanaals systeem.

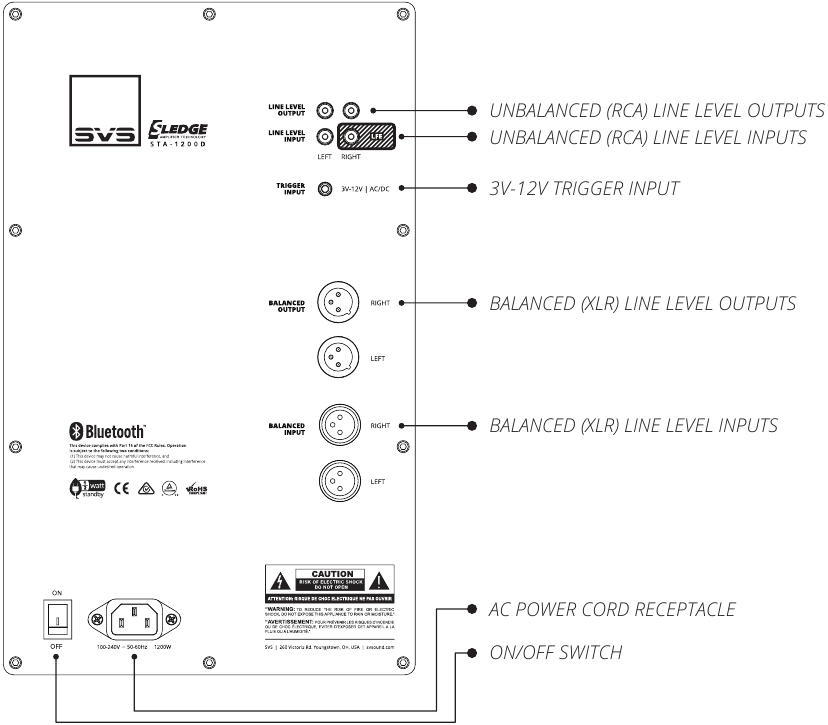

KENMERKEN ACHTERPANEEL

AC-stroomaansluiting

Sluit het netsnoer van de subwoofer aan op de subwooferversterker en rechtstreeks op een stopcontact. Stopcontacten op het achterpaneel van sommige AV-receivers of pre/pro's worden NIET aanbevolen voor uw PC-4000, omdat deze stopcontacten niet bedoeld zijn voor apparaten met een hoog vermogen.

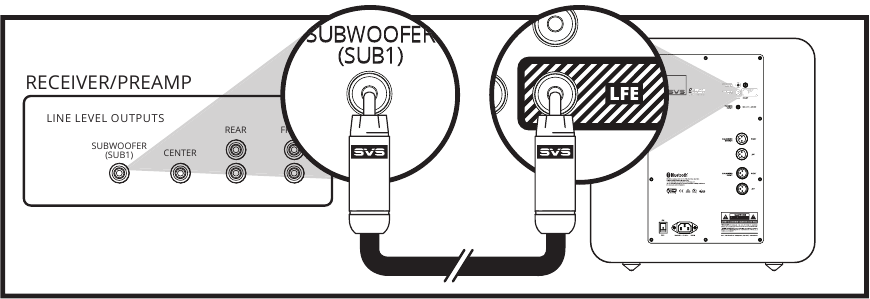

Lijnniveauaansluiting

Enkel LFE-kanaal

De meest voorkomende manier om uw PC-4000 aan te sluiten, is met een enkele RCA- of XLR-interconnectkabel die van de LFE- of SUB1-uitgang op uw AV-receiver of voorversterker naar de LFE-ingang op uw PC-4000 gaat. Hierdoor kan uw processor het upstream basbeheer uitvoeren en de subwoofer een voorgefilterd monosignaal sturen.

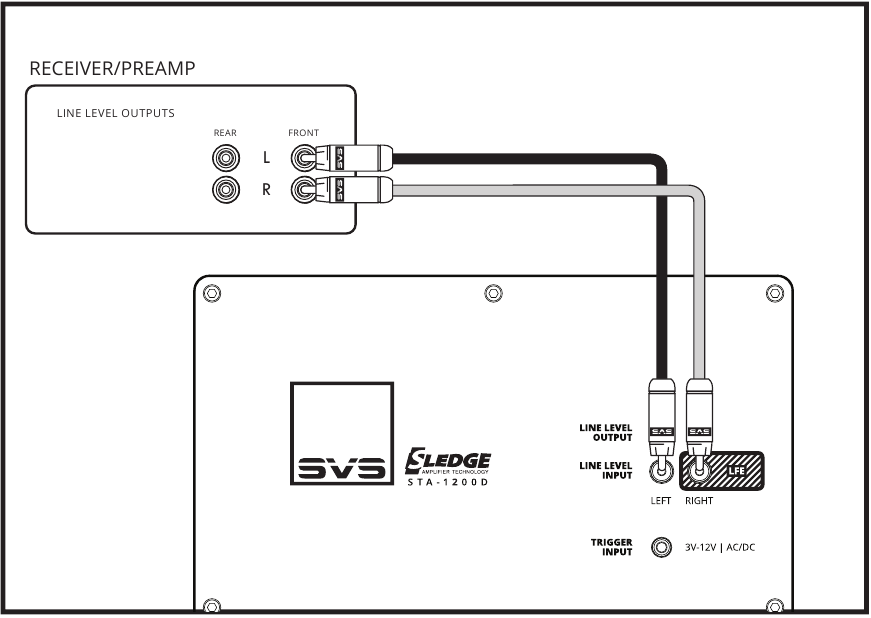

Stereo-receiver of voorversterker linker-/rechterkanaal

Zowel de linker- als de rechteringang op uw PC-4000 kunnen worden gebruikt in een tweekanaals stereo-toepassing met een stereo-voorversterker met linker- en rechterlijnuitgangen of gebalanceerde (XLR) uitgangen.
Sluit de linker- en rechteruitgang van uw voorversterker aan op de linker- en rechterlijn-niveau ingangen van de PC-4000 met behulp van RCA- of XLR-interconnects.
Schakel het ingebouwde laagdoorlaatfilter van de PC-4000 in en pas het aan voor een soepele overgang met de hoofd luidsprekers.

OPMERKING: Raadpleeg onze geluidsexperts of onze Merlin-subwoofer matching tool op www.svsound.com/merlin voor meer informatie over de instellingen van de speaker/subwoofer crossover.
www.svsound.com;
custservice@svsound.com
(877) 626-5623

3V-12V Triggeringang

Deze functie schakelt de subwoofer automatisch in/uit wanneer een signaal naar de triggeringang wordt gestuurd vanaf een ander onderdeel in het systeem (meestal de pre/pro of AV-receiver). Het andere onderdeel in het systeem moet zijn uitgerust met een triggeruitgang en vereist een TS 1/8" mono-kabel (afgebeeld hieronder).

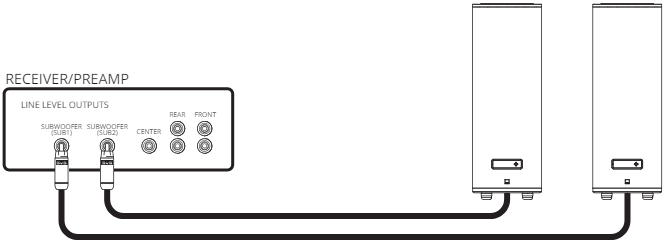

Meerdere apparaten aansluiten

"Dubbel gaan"
Het gebruiken van twee of meer subwoofers heeft veel akoestische voordelen, zoals: verbeterde frequentierespons in het hele luistergebied, minder pieken en dalen, verhoogde output en verminderde baslokalisatie. De RCA- en XLR-uitgangen bieden een eenvoudige manier om meerdere PC-4000's of andere subwoofers in uw audiosysteem te integreren.

Veel AV-receivers en surround processors hebben meer dan één subwooferuitgang.
Zoals eerder beschreven, kunt u een enkele verbinding van elke subwooferuitgang naar elk van uw subwoofers laten lopen.

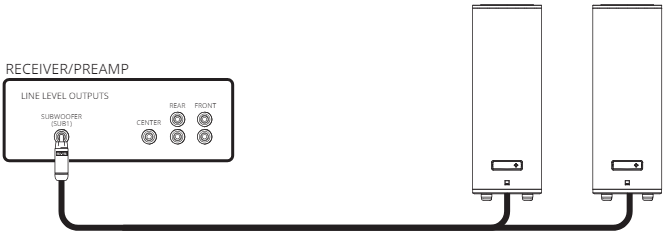

Als u meer subwoofers heeft dan Sub-uitgangen van uw AV-receiver, is een eenvoudige oplossing om een RCA-splitter of RCA Y-adapter te gebruiken om de subwooferuitgang te verdelen. Dit is de meest aanbevolen manier om meerdere subwoofers aan te sluiten wanneer er slechts één Sub Out is.

Een andere optie is om de linker- en rechter RCA- of XLR-uitgangen op de PC-4000 te gebruiken om extra subwoofers in serie te schakelen. Het is belangrijk om de overeenkomende uitgangs- en ingangsterminals te gebruiken. Als u bijvoorbeeld de RCA-ingangen gebruikt, zorg er dan voor dat u de RCA-uitgangen gebruikt om door te lussen naar de volgende subwoofer.

OPMERKING: Hoewel de instellingen van elke subwoofer vergelijkbaar moeten zijn, zult u waarschijnlijk merken dat elke subwoofer moet worden gekalibreerd voor optimale prestaties vanwege de unieke plaatsing in de kamer. Ongeacht hoe u uw subwoofer gebruikt, experimenteren kan vaak leiden tot een beter geluid. Wees niet bang om verschillende instellingen te proberen, u kunt de bedieningselementen altijd terugzetten naar hun standaardwaarden.

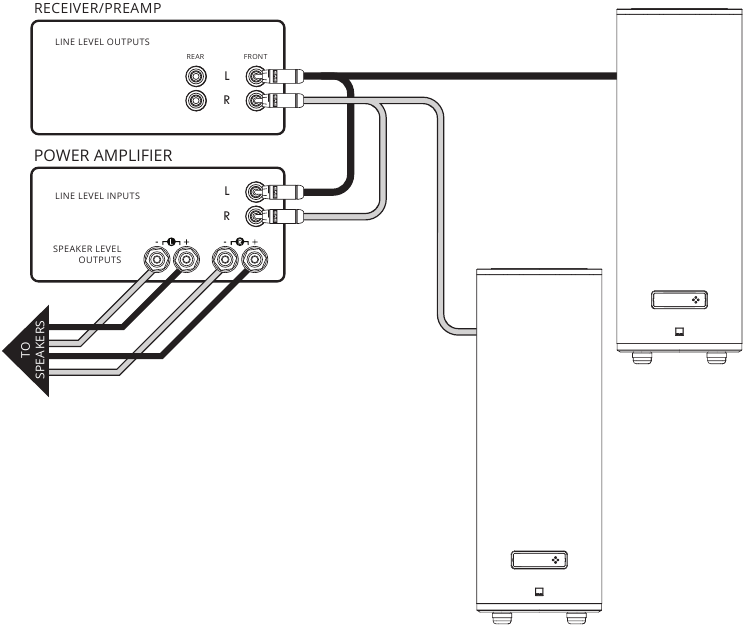

In een 2-kanaals systeem kunt u Stereo Subwoofers instellen, waarbij er één wordt gebruikt voor het linkerkanaal en één voor het rechterkanaal. Meestal worden de subwoofers symmetrisch geplaatst ten opzichte van uw luidsprekers. En zorg ervoor dat u alle correcte linker- en rechteruitgangs- en ingangsaansluitingen behoudt om optimale prestaties te garanderen.

Bedieningsinstellingen voor AV-receiver en processor

Als u uw PC-4000 subwoofer gebruikt met een AV-receiver of voorversterker met basbeheer, wordt aanbevolen om alle bedieningsinstellingen in de standaardpositie te laten staan, afgezien van het volume, waarmee u het uitgangsniveau kunt aanpassen op basis van uw persoonlijke voorkeuren. Zet het PC-4000 volume op -10 voordat u de automatische installatie in de AV-receiver/processor uitvoert.

OPMERKING: Voer de automatische installatie van de AV-receiver altijd opnieuw uit nadat u de subwoofer naar een andere locatie hebt verplaatst om ervoor te zorgen dat de akoestische afstand en kalibratieniveaus correct zijn ingesteld.

OPMERKING: Als u de subwoofer luider wilt laten klinken dan het oorspronkelijke automatische instelniveau, past u het subwooferkanaalniveau omhoog aan in het AV-receivermenu totdat u de ervaring en prestaties krijgt die u wilt. Een verhoging van 2-4 dB luider dan het oorspronkelijke instelniveau is gebruikelijk voor veel klanten. Het volume kan worden geregeld vanaf uw mobiele apparaat via de gratis SVS-app, vanaf de IR-afstandsbediening of met behulp van de knoppen op de interface van het voorpaneel.

Raadpleeg het gedeelte Geavanceerde Subwooferbediening van deze handleiding of neem contact op met onze SVS-geluidsexperts als u vragen hebt over een van de bedieningsinstellingen.
www.svsound.com;
custservice@svsound.com
(877) 626-5623

Bedieningsinstellingen voor stereo-receiver of voorversterker

De meeste stereo-receivers en voorversterkers hebben geen basbeheer. In plaats daarvan gebruikt u de linker- en rechter full-range uitgangen en maakt u aanpassingen via de DSP-versterker op de subwoofer.

Zorg ervoor dat u zowel de linker- als de rechteruitgang aansluit op de linker- en rechteringang op de subwoofer.
Zet het laagdoorlaatfilter op "Aan" en pas de overgangsfrequentie en helling aan om een soepele overgang en overgang met de hoofd luidsprekers te bereiken.
Zodra het is gemengd, past u het subwoofervolume aan zodat het overeenkomt met het volumeniveau van uw hoofd luidsprekers.

Voor een fijnere afstemming biedt onze Merlin Subwoofer Selection Tool de aanbevolen laagdoorlaatfilterfrequentie en hellingsinstelling voor de meeste luidsprekers op de markt. Kies gewoon uw merk en model luidsprekers uit de menu's en Merlin doet de rest. Het is 24/7, 365 dagen beschikbaar op www.svsound.com/merlin. Onze SVS-geluidsexperts staan ook klaar om u te helpen met eventuele vragen over aansluitingen of bedieningselementen die u heeft over een van de bedieningselementen of instellingen.

OPMERKING: Volume en laagdoorlaatfilter kunnen worden geregeld vanaf uw mobiele apparaat via de gratis SVS-app, vanaf de IR-afstandsbediening of met behulp van de knoppen op de interface van het voorpaneel.

HET APPARAAT IN EEN KAMER PLAATSEN

Het plaatsen van subwoofers is een proces dat wordt aangedreven door concurrerende variabelen die in elk huis verschillen. Decoratie, vloeroppervlak, meubels, luidsprekerplaatsing, zitpositie en natuurlijk geluidskwaliteit spelen allemaal een rol bij de beslissing waar een subwoofer moet worden geplaatst. Als u flexibel bent, is er een kunst aan het plaatsen van de subwoofer die kan worden geholpen door een aantal basisakoestische principes en opstellingstechnieken te begrijpen.

Als u beperkt bent tot één subwooferlocatie, is het het beste om de ideale luisterlocatie in de kamer te vinden. U zult merken dat de basweergave aanzienlijk varieert als u door de kamer beweegt. Dit komt door het complexe patroon van staande geluidsgolven in de kamer. Soms kan het eenvoudigweg een paar meter in een bepaalde richting bewegen de balans en nauwkeurigheid aanzienlijk verbeteren. Zodra u de 'subwoofer sweet spot' in de kamer heeft gevonden, reserveer die stoel dan voor uzelf!

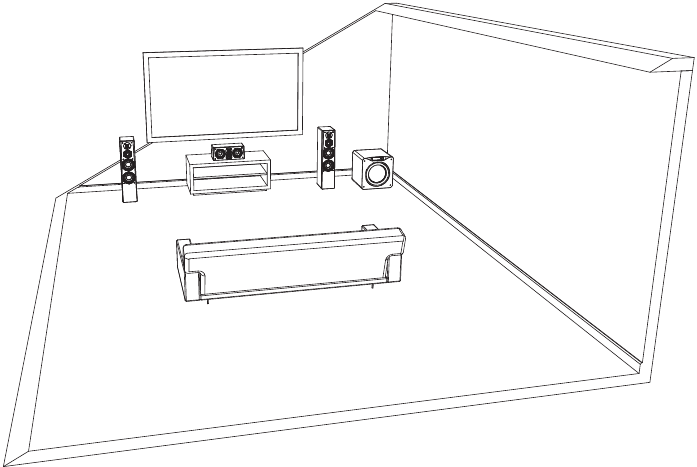

Plaatsing in een hoek

Plaatsing van een subwoofer in een hoek vermindert de kans op het tegenkomen van nullen, dit zijn akoestische annuleringspunten of 'dode plekken' in de kamer. Hoewel dit vaak zorgt voor een enorm impactvolle bas, kan het soms resulteren in een "booming" geluid, afhankelijk van uw luisterpositie. Als u dit ervaart, kunt u de afstemmingsregelaars gebruiken om uw PC-4000 soepeler met uw luidsprekers te laten mengen of proberen deze verder van de muren te trekken om de basweergave te egaliseren.

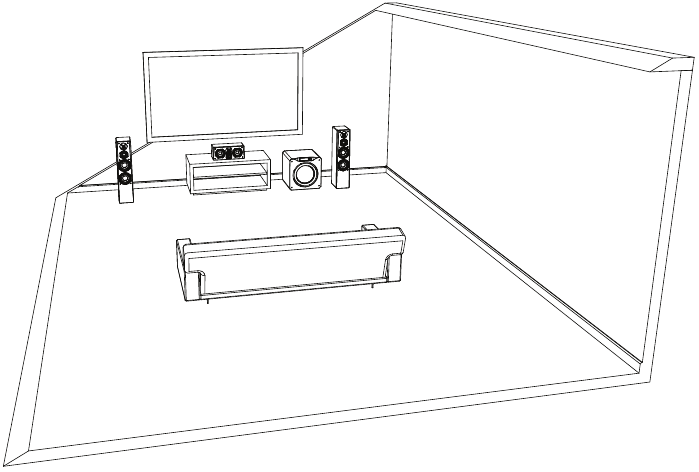

Plaatsing aan de voorkant

Plaatsing aan de voorkant van de kamer tussen of net naast de luidsprekers van het voorste kanaal is een andere veel voorkomende keuze. Plaatsing aan de voorkant van de kamer resulteert meestal in de beste menging met de hoofd luidsprekers en het middenkanaal en minimaliseert lokalisatie-effecten.

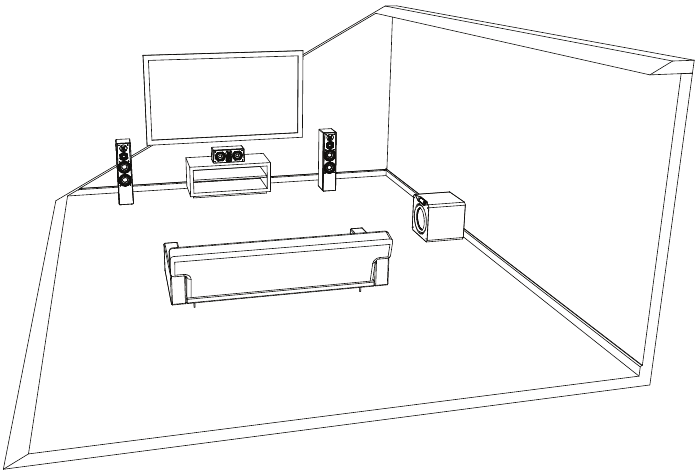

Plaatsing aan de zijwand

Plaatsing aan de zijwand wordt minder vaak gebruikt, maar kan een effectieve subwooferlocatie zijn voor uitstekende nauwkeurigheid en output.

Plaatsing van dubbele eenheden

Op basis van onze eigen uitgebreide tests en onderzoek door de professionele audiogemeenschap, bevelen wij de volgende plaatsingsopties aan voor dubbele subwoofers:

• Tegenovergestelde diagonale voor-/achterhoeken.

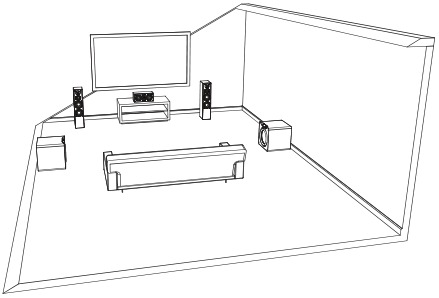

• Op de middelste punten van de zijwanden.

• Vooraan in de hoeken.

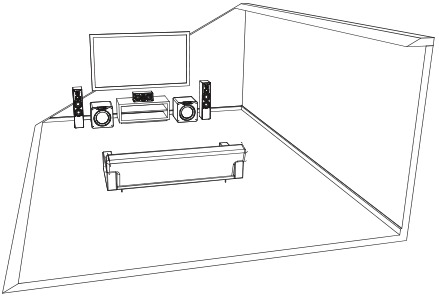

• Vooraan, geflankeerd door het middenkanaal aan de binnenkant van de hoofd luidsprekers.


Hoewel de eerste twee opties bewezen presteerders zijn met doorgaans uitstekende resultaten, zijn ze vaak moeilijk te implementeren in een woon-/familiekameromgeving. Alle kamers zijn anders, dus we raden aan om flexibel te blijven en alle mogelijke plaatsingsopties te proberen voor de beste resultaten.

OPTIES VOOR APPARAATBEDIENING

Uw SVS PC-4000 Subwoofer kan worden bediend met de nieuwe SVS Mobile App, een meegeleverde IR-afstandsbediening of via het voorpaneel voor ongekende flexibiliteit bij het optimaliseren van de prestaties voor de indeling van de ruimte, luidsprekers, systeemconfiguratie en meer.

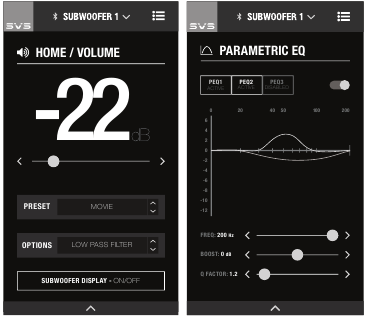

SVS Bluetooth-app

Onze baanbrekende SVS Subwoofer DSP-app is gratis beschikbaar via de Apple App Store en Google Play Store. Zoek gewoon naar "SVS App" en volg de aanwijzingen om te downloaden naar uw mobiele apparaat. Na installatie is er een handige tutorial die u door elke optie leidt en algemene instellingen biedt om het proces te vereenvoudigen. De SVS App is de enige manier om toegang te krijgen tot alle geavanceerde bedieningsfuncties die beschikbaar zijn op uw PC-4000 en het is de handigste optie voor het bedienen van elke functie.

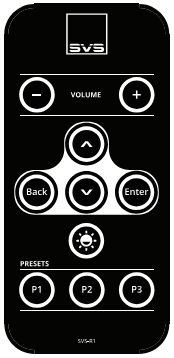

IR-afstandsbediening

De meegeleverde IR-afstandsbediening kan worden gebruikt om bijna alle geavanceerde subwooferbedieningsinstellingen aan te passen met tweewegfeedback op het display op het voorpaneel.

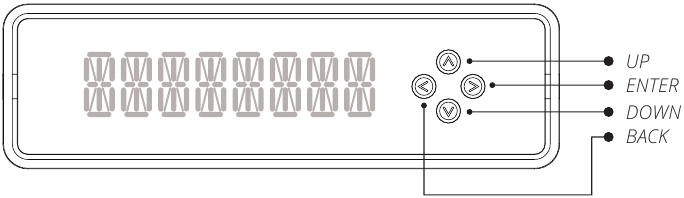

Paneel op de voorzijde

Het voorpaneel heeft een intuïtieve gebruikersinterface met vereenvoudigde bedieningselementen die kunnen worden gebruikt om de meeste geavanceerde subwooferbedieningsinstellingen aan te passen.

GEAVANCEERDE APPARAATBEDIENING

Volume

Als u het niveau te hoog instelt, lijkt de bas opgeblazen en is dit de meest voorkomende oorzaak van slecht klinkende subwoofers. Een vuistregel is dat de subwoofer geen aandacht op zichzelf moet vestigen, maar gewoon de lage tonen van het systeem uitgebreider en nauwkeuriger moet laten klinken. Verschillende content heeft verschillende uitvoerniveaus, dus pas het volume aan op basis van het bronmateriaal en uw persoonlijke voorkeur.

Laagdoorlaatfilter

Maakt een soepele sonische overgang en een vlakke frequentierespons tussen luidsprekers en de subwoofer mogelijk. Hiermee kunt u de bovenste frequentie-afsnijding regelen om te mengen met de hoofdluidsprekers. Het stelt u ook in staat om de helling aan te passen, of de snelheid waarmee het laagdoorlaatfilter afrolt. Als u een AV-ontvanger met een subwooferuitgang gebruikt, laat u deze in de OFF-positie.

Fase-aanpassing

Lost geluidsgolfannuleringsproblemen op bij specifieke frequenties en stemt de aankomst van uitvoer van luidsprekers en subwoofers perfect af op uw luisterpositie. Normaal ingesteld op 0° als de subwoofer zich in de buurt van de hoofdluidsprekers bevindt. Het aanpassen van de fase verschuift de timing van de subwooferuitvoer om af te stemmen op de hoofdluidsprekers of extra subwoofers.

Polariteit

In sommige gevallen lost het omkeren van de polariteit dipjes of bulten op bij de crossover-frequentie tussen een subwoofer en een luidspreker en kan worden gebruikt om basnullen of overdreven dreunende plekken in het luistergebied te verhelpen. Het omkeren van de elektrische polariteit van de subwooferversterker zorgt ervoor dat de woofer naar binnen beweegt wanneer luidsprekerdrivers naar buiten bewegen en is normaal ingesteld op positief

Parametrische EQ

Krachtige tool voor het verwijderen van pieken en dalen in uw luistergebied en voor het creëren van een aangepaste subwooferuitvoer op basis van persoonlijke luistervoorkeuren. Werkt het beste bij gebruik met akoestische metingen.
Hiermee kunt u de gewenste middenfrequentie van het filter instellen, de SPL dB van het filter verhogen of verlagen, of de bandbreedte van het filter aanpassen.

Ruimtewinstcompensatie

Verhelpt een opgeblazen klinkende bas door de lage frequentie-uitvoer en -uitbreiding te optimaliseren wanneer er te veel geluidsgolfdichtheid wordt gecreëerd door een kleine ruimte.

UW APPARAAT AANSLUITEN EN BEDIENEN

Presets

Maakt maximaal drie vooraf opgeslagen instellingen mogelijk voor film, muziek en aangepast. Dit maakt het eenvoudig om over te schakelen om de uitvoer en instellingen van uw PC-4000 te optimaliseren op basis van uw specifieke luistervoorkeuren met verschillende soorten content. Als u de SVS App gebruikt, kunnen deze presets naar wens worden hernoemd.

Poortafstemming

Poortblokkering maakt aangepaste afstemming van uw PC-4000 Subwoofer mogelijk op basis van luistervoorkeur door maximale uitvoer in te ruilen voor lage frequentiediepte en snelheid. Schuimpluggen zijn op aanvraag verkrijgbaar door een e-mail te sturen naar custservice@svsound.com. Gebruik bij het gebruik van de functie altijd poortblokkering in combinatie met de geselecteerde afstemming via de SVS Subwoofer App.

Drie afstemmingen zijn beschikbaar:
Standaardafstemming = Alle poorten open (hoogste maximale uitvoer)
Uitgebreide afstemming = Eén poort geblokkeerd (diepere uitbreiding, iets minder maximale uitvoer)
Gesloten afstemming = Alle poorten geblokkeerd (beste transiëntrespons)

Systeeminstellingen

Hiermee kunt u de stand-bymodus van de subwoofer en weergave-instellingen zoals time-out en helderheid aanpassen.

Subwoofernaam
Pas de naam van uw subwoofer aan voor eenvoudig vooraf ingesteld schakelen. (Exclusieve SVS App-functie)

Subwoofer Standby
Kies of u uw subwoofer in de modus Auto, Aan (standaard) of Trigger wilt hebben.

Subwooferweergave
Breng aanpassingen aan voor:

• Content weergegeven op de subwooferfrontpaneelinterface: Volume (standaard), Logo, Uit
• Aantal seconden voordat de frontpaneelinterface verloopt
• Helderheid van het display

Resetten
Reset de PC-4000 Subwoofer terug naar de originele fabrieksinstellingen.

Over deze app
Biedt versienummer en andere informatie over de SVS App en stelt u ook in staat om prestatiemonitoring in/uit te schakelen.

FUNCTIETABEL GEAVANCEERDE BEDIENINGSELEMENTEN

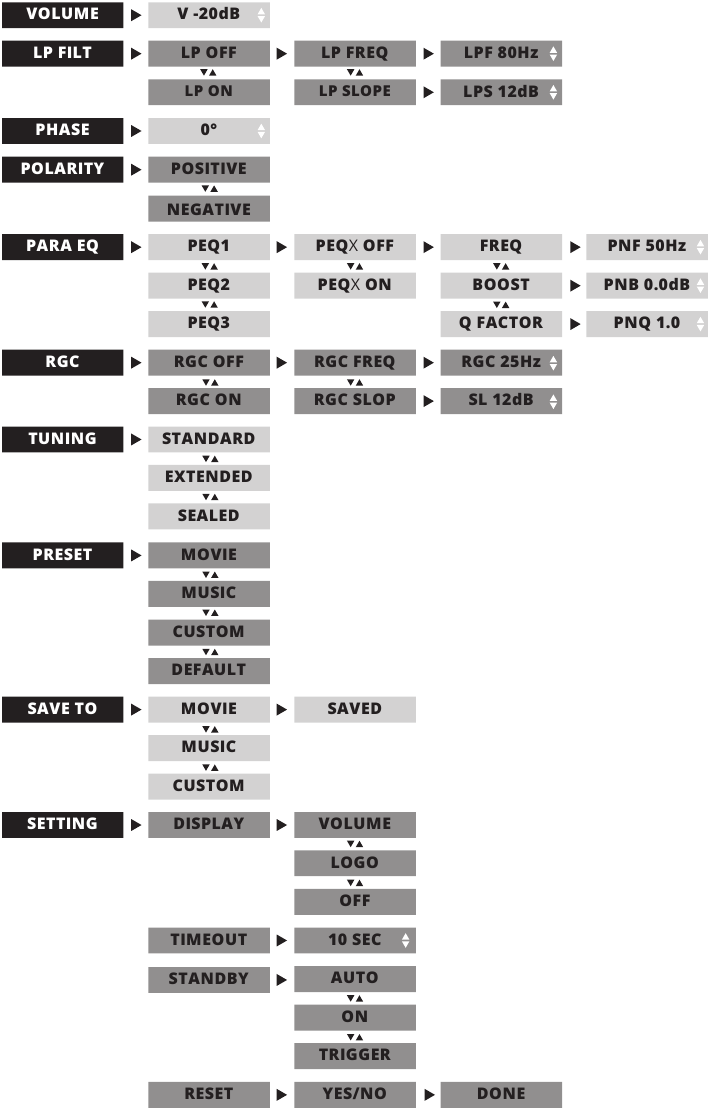

STROOMDIAGRAM IR-AFSTANDSBEDIENING EN VOORPANEEL

VEILIGHEIDSINSTRUCTIES

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies op.
• Gebruik dit apparaat niet in de buurt van water.
• Maak alleen schoon met een droge doek.
• Blokkeer geen ventilatieopeningen. Installeer volgens de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil niet het veiligheidsdoel van een gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee bladen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspunt. Het brede blad of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Bescherm het netsnoer tegen erop lopen of knellen, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door omvallen te voorkomen.
• Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
• Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
•
  Om het risico op brand of elektrische schokken te verminderen, mag dit apparaat niet worden blootgesteld aan regen of vocht en mogen er geen met vloeistoffen gevulde voorwerpen, zoals vazen, op dit apparaat worden geplaatst.
• Dit apparaat voldoet aan de gebruikseisen in tropische en gematigde klimaten, met een maximale omgevingstemperatuur van niet meer dan 45°C (113°F).
• Als de subwoofer in een afgesloten ruimte moet worden gebruikt (bijv. ingebouwd in meubels), moet de ruimte worden geventileerd om voldoende lucht te laten circuleren en het apparaat te koelen.
• Om deze apparatuur volledig van het elektriciteitsnet te scheiden, trekt u de stekker van het netsnoer uit het stopcontact.
• De stekker van het netsnoer moet gemakkelijk bedienbaar blijven.

De bliksemflits met een pijlpunt binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (onderhoud) in de documentatie die bij het product wordt geleverd.

BATTERIJ NIET INSLIKKEN, GEVAAR VOOR CHEMISCHE VERBRANDING
De afstandsbediening die bij dit product wordt geleverd, bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kan dit binnen 2 uur interne brandwonden veroorzaken en tot de dood leiden.
Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen. Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

REINIGINGS- & ONDERHOUDSINSTRUCTIES VOOR DE KAST

Uw SVS-subwoofer kan als volgt voorzichtig worden gereinigd:

• Gebruik een droge microvezelstofdoek om los oppervlakkig stof te verwijderen.
• Gebruik een met water bevochtigde microvezeldoek om vingerafdrukken, vlekken en andere verontreinigingen te verwijderen. Veeg slechts in één richting, met de nerf mee indien van toepassing.
• Volg elke vochtige reiniging onmiddellijk op met een droge microvezeldoek. Veeg opnieuw droog in slechts één richting, met de nerf mee indien van toepassing.

De zwarte stoffen buitenbekleding kan voorzichtig worden gereinigd met behulp van een kledingroller of een vergelijkbare kledingborstel.

DEEL UW MENING

Onze SVS-geluidsexperts staan van maandag tot en met vrijdag van 9.00 tot 21.00 uur Eastern Time, zaterdag van 12.00 tot 18.00 uur en zondag van 12.00 tot 16.00 uur klaar om u te helpen met de installatie en optimalisatie van de subwoofer, de instellingen van de AV-receiver en meer. Ze kunnen worden bereikt via telefoon, e-mail of chat via de onderstaande opties.
www.svsound.com;
custservice@svsound.com
(877) 626-5623

We nodigen u ook uit om een recensie op onze website te delen en lid te worden van onze leuke en actieve community op sociale media, waar we recensies, aanbevolen systemen, interessante audioartikelen en meer delen.

Post op facebook.com/SVSound

Volg instagram.com/SVS_Sound

Tweet @SVS_Sound

Bekijk op youtube.com/c/SVS_Sound

Referenties

• Home audioluidsprekers, subwoofers en kabels | SVS
• SVS-hulpmiddel voor het afstemmen van subwoofers | Vind de beste subwoofer voor luidsprekers
• App Store - Apple
• Google Play
• http://facebook.com/SVSound
• Instagram
• SVS - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SVS PC-4000 - Subwooferhandleiding

Beschikbare talen
