SVS PB-4000 - Subwooferhandleiding

INLEIDING

Gefeliciteerd met het in huis halen van een van de beste subwoofers ooit gemaakt!
De SVS PB-4000 Subwoofer belichaamt alle technologische en technische ontwikkelingen die zijn gemaakt sinds we bijna twee decennia geleden onze eerste subwoofer ontwikkelden. U kunt er trots op zijn dat uw SVS PB-4000 Subwoofer meesterlijk is ontworpen om de meest diepe, dynamische, accurate en gedetailleerde baservaring te leveren die mogelijk is. Tussen de kolossale 13,5-inch PB-4000 driver, ongeëvenaarde versterker, de eerste mobiele DSP-app in de industrie en andere doorbraken, vertegenwoordigt het vele primeurs voor SVS en subwooferontwerp in het algemeen en zal het vele jaren van verbazingwekkende laagfrequente prestaties leveren.
We weten dat u graag uw nieuwe subwoofer wilt installeren, dus in deze handleiding vindt u instructies over plaatsing, aansluiting, afstemming en meer. Onze SVS Sound Experts zijn zeven dagen per week beschikbaar om het giswerk bij het instellen van uw nieuwe subwoofer weg te nemen. Ze zijn uitgerust om zelfs de meest gecompliceerde vragen over plaatsing, kalibratie, AV-receiverinstellingen en meer te beantwoorden.
Een van de meest handige functies van uw SVS PB-4000 Subwoofer is de gratis SVS-app, die kan worden gebruikt om de prestaties te verfijnen vanaf het gemak van uw mobiele apparaat. Ga gewoon naar de Apple® App® Store of Google Play™ Store en zoek op "SVS App" om aan de slag te gaan.
Raadpleeg voor een snellere installatie de Snelstartgids voor de PB-4000 Subwoofer.

SUBWOOFER-SPECIFICATIES & FUNCTIES

SUBWOOFER-SPECIFICATIES

Gewicht: 153,2 lbs (69,5 kg)
Afmetingen (met rooster): 23,4" (595 mm) H X 20,5" (520 mm) B X 30" (763 mm) D
Versterkervermogen: 1.200 watt continu vermogen / 4.200 watt dynamisch piekvermogen
Driverontwerp:

• Gepatenteerde 13,5" driver met fijn afgestelde Underhung Motor-configuratie
• 49,6 lb (22,5 kg) woofer met 44,3 lb (20,1 kg) voor de motor
• Underhung 53 mm Xmax, 91,6 mm Xmech precisie uitlijnde uitslag

Frequentiebereik:

• 16 Hz tot 200 Hz +/-3 dB (standaardmodus)
• 13 Hz tot 200 Hz +/-3 dB (uitgebreide modus)
• 18 Hz tot 200 Hz +/-3 dB (gesloten modus)

Maximale laagfrequente output: 134,5 dB bij 32 Hz 1/8 ruimte 1 m

DRIVERFUNCTIES

• Gepatenteerde 13,5" high-performance SVS PB-4000 Subwoofer Driver - geoptimaliseerd voor ported luidsprekerboxontwerp.
• 8-laags aluminium platte draadrand gewikkelde 3" spreekspoel voor ultralage vervorming, efficiënte warmteafvoer, uitzonderlijke lineariteit en bijna nul vermogenscompressie.
• Twee enorme, speciale toroïdale ferrietmagneten genereren ongeëvenaarde niveaus van magnetische kracht om de hoogste niveaus van uitslag, SPL en start/go-vermogen aan te drijven voor de diepste en meest gezaghebbende bas die mogelijk is.
• FEA-geoptimaliseerde gegoten aluminium korf met hoge dichtheid biedt ongeëvenaarde niveaus van stijfheid, treksterkte en energieoverdracht die beschikbaar zijn vanaf een subwoofer.
• Dubbele 24-strengs koperen en Nomex composiet hoogtemperatuurkabels die door de ophanging zijn geweven, zorgen voor een opmerkelijk duurzame elektrische verbinding van de versterker naar de spreekspoel.
• Premium glasvezel gelamineerde stofkap en versterkte, geventileerde papiercomposiet conus sub-structuur zorgen voor een licht, stijf en neutraal stralend oppervlak.
• Precisie bewerkte motorelementen en ophangingsonderdelen met nauwe toleranties produceren een ongeëvenaarde lineariteit bij volledige uitslag voor een uitzonderlijk strakke en snelle respons, zelfs bij referentievolumes.
• Extreem oversized geventileerde juk van koolstofarm staal en bovenplaat bieden superieure koeling en verbeterde magneten voor maximale prestaties en efficiëntie.
• Koperen ring kortsluitmof vermindert spleetinductie en vervorming, verbetert de thermische geleidbaarheid.
• Vernikkelde hoogspanningsveerklemmen zorgen voor veilige verbindingen.
• Gepatenteerde spuitgegoten pakking en parabolische SBR extreme-excursie surround behouden een ideale zuigerbeweging voor uiterste nauwkeurigheid en controle.
• Hoogwaardige koolstofarme 1008 stalen componenten met zwarte elektroforese plating voor een extra lange levensduur.

VERSTERKERFUNCTIES

• Massief krachtig Sledge 1.200-watt continu Klasse D-ontwerp met 4.200 watt piekvermogen.
• Ongeëvenaarde intelligentie van door de gebruiker instelbare laagdoorlaat-, fase-, polariteits- en ruimtegaincompensatie met drie parametrische EQ's en poortafstemming (alleen modellen met poorten) voor de allerbeste uitlijning met luidsprekers en geoptimaliseerde prestaties in elke ruimte.
• Baanbrekende SVS Bluetooth DSP-bedieningsapp voor iOS- en Android-apparaten met drie gebruikerspresets maken aangepaste afstemming mogelijk voor elke ruimte en elk systeem.
• Zeer efficiënte, koel lopende Klasse D schakelende topologie met enorme 32 Amp 600 Volt MOSFET's resulteren in lagere EMI en de hoogste efficiëntie, terwijl ze moeiteloos vermogen leveren om SPL's en lage frequentie-output te produceren met ongerepte helderheid, ruim boven referentie luistervolumes.
• Hoge resolutie 50 MHz Analog Devices Audio DSP met dubbele precisie 56-bits filtering is de meest geavanceerde subwooferprocessor die beschikbaar is voor perfecte audioreproductie.
• 100v-240v full-range ingang actieve Power Factor Correction (PFC) prereguleert het net naar een solide 360V DC, ongeacht de netspanning of kwaliteit, zodat de geluidskwaliteit nooit hapert, ongeacht wat er uit de muur komt.
• Actieve PFC verlaagt de gemiddelde stroom en maakt de netingangsstroom glad, waardoor een output van 1200 W mogelijk is van een standaard 15A netcircuit.
• XLR- en RCA-stereo-ingang/output met ultrabrede ingangsspanning voor consumenten- en professionele audiotoepassingen.
• Handig aan de voorzijde gemonteerd display met nieuwe Intelligent Feature Control (IFC) met helder blauw dimbaar/uitschakelbaar 8-cijferig LED-display aan de voorzijde.
• Variabele poortafstemming met standaard-, uitgebreide en gesloten modus voor eenvoudige optimalisatie van de output op basis van luistervoorkeuren en inhoud.
• Auto/Aan en 3-30V AC/DC trigger voor maximaal installatiegemak.
• Ingangsimpedantie 22kohm (ongebalanceerd RCA)/ 22kohm (gebalanceerd XLR).
• Groen 0,5-watt laag stand-by stroomverbruik.
• RoHS-conform, loodvrije constructie, wereldwijde veiligheidscertificeringen.

SVS APP-FUNCTIES

• De krachtigste en meest flexibele Bluetooth-gestuurde subwoofer DSP-app, werkt met zowel iOS- als Android-besturingssystemen.
• De gemakkelijkste en handigste manier om crossover-frequenties, parametrische EQ, polariteit, ruimtegain en alle andere basbeheerfuncties aan te passen.
• Handige aangepaste presets zorgen voor een perfecte afstemming in elke ruimte of elk systeem, vanaf uw favoriete stoel.
• Unieke bidirectionele feedback toont aanpassingen in realtime op zowel de app als de subwooferinterface.
• Eenvoudig te volgen tutorial biedt duidelijke begeleiding voor alle functies.

ACCESSOIRES

• Beschermend niet-resonant stalen gaasrooster
• IR-afstandsbediening
• Schuimrubberen poortpluggen (x1)
• Iso-elastomeervoeten
• Extra zware, hoogstroom 6' stroomkabel
• Snelstartgids

UW SUBWOOFER AANSLUITEN & BEDIENEN

De SVS PB-4000 is ontworpen voor eenvoudige installatie en integratie in zowel meerkanaals thuisbioscoop- als tweekanaals (stereo)systemen. Het is het beste om vertrouwd te raken met de subwooferaansluitingen en het achterpaneel van uw AV-receiver of voorversterker voordat u uw subwoofer installeert. Zorg ervoor dat uw PB-4000 is uitgeschakeld voordat u deze aansluit of aansluit op uw AV-receiver. Het is ook het beste om kabels met veilige verbindingen te gebruiken voor optimale basprestaties.
Naast de IR-afstandsbediening en de bedieningsinterface op het voorpaneel hebben we de handige SVS mobiele app ontwikkeld voor zowel Apple® iOS® als Google Android™ waarmee u aanpassingen kunt maken voor de indeling van de ruimte, persoonlijke voorkeuren, films versus muziek en meer. Het is de beste manier om uw subwoofer perfect af te stemmen vanuit het comfort van uw favoriete stoel.
Een volledige uitleg van alle geavanceerde subwoofer DSP-bedieningselementen is beschikbaar in deze handleiding, evenals in de SVS-subwoofer-app-tutorial. De volgende secties behandelen basisaansluitingen en bedieningsinstellingen bij het integreren van de PB-4000 in een surround sound- of tweekanaalssysteem.

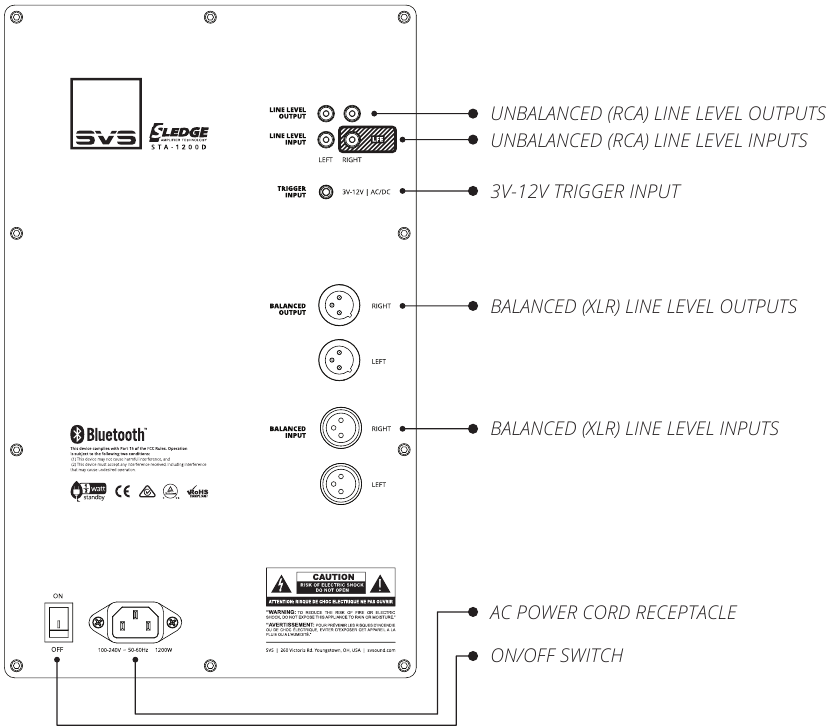

FUNCTIES ACHTERPANEEL

Netstroomaansluiting

Sluit het subwoofer-snoer aan op de subwooferversterker en rechtstreeks op een stopcontact. Stopcontacten op het achterpaneel van sommige AV-receivers of pre/pro's worden NIET aanbevolen voor uw PB-4000, omdat deze stopcontacten niet bedoeld zijn voor apparaten met een hoog vermogen.

Lijnniveauaansluiting

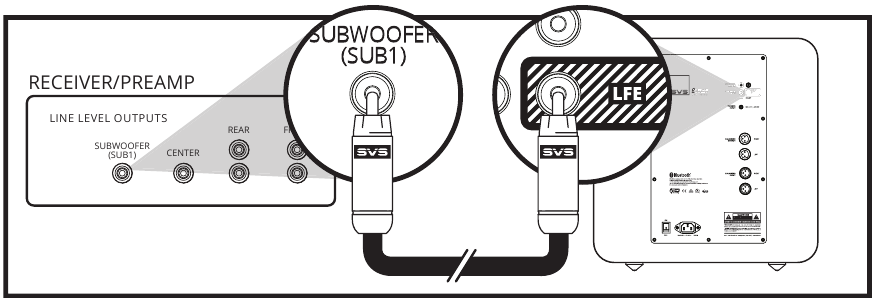

Enkel LFE-kanaal

De meest gebruikelijke manier om uw PB-4000 aan te sluiten, is met een enkele RCA- of XLR-interconnectkabel die van de LFE- of SUB1-uitgang op uw AV-receiver of voorversterker naar de LFE-ingang op uw PB-4000 gaat. Hierdoor kan uw processor de upstream basbeheer uitvoeren en de subwoofer een voorgefilterd mono-signaal sturen.

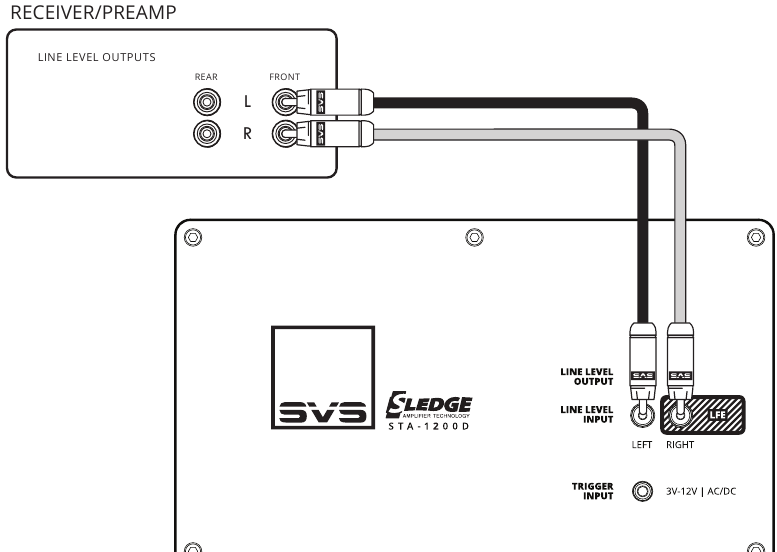

Stereo-receiver of voorversterker linker/rechterkanalen

Zowel de linker- als de rechteringang op uw PB-4000 kunnen worden gebruikt in een tweekanaals stereo-toepassing met een stereo-voorversterker met linker- en rechterlijn niveau- of gebalanceerde (XLR)-uitgangen.
Sluit de linker- en rechteruitgangen van uw voorversterker aan op de linker- en rechterlijn niveau-ingangen van de PB-4000 met behulp van RCA- of XLR-interconnects.

Schakel het ingebouwde laagdoorlaatfilter van de PB-4000 in en pas het aan voor een soepele mix met de hoofd luidsprekers.
OPMERKING: Raadpleeg onze Sound Experts of onze Merlin-subwoofer-matchingtool op www.svsound.com/merlin voor aanvullende begeleiding bij de crossover-instellingen voor luidsprekers/subwoofers.

3V-12V trigger-ingang

Deze functie schakelt de subwoofer automatisch in/uit wanneer een signaal naar de trigger-ingang wordt gestuurd vanaf een ander onderdeel in het systeem (meestal de pre/pro of AV-receiver). Het andere onderdeel in het systeem moet zijn uitgerust met een trigger-uitgangsfunctie en vereist een TS 1/8" mono-kabel (zie afbeelding hieronder).

Meerdere subwoofers aansluiten of "Dubbel gaan"

Het gebruiken van twee of meer subwoofers heeft veel akoestische voordelen, zoals: verbeterde frequentierespons in het hele luistergebied, minder pieken en nullen, verhoogde output en verminderde baslokalisatie. De RCA- en XLR-uitgangen bieden een gemakkelijke manier om meerdere PB-4000's of andere subwoofers in uw audiosysteem te integreren.

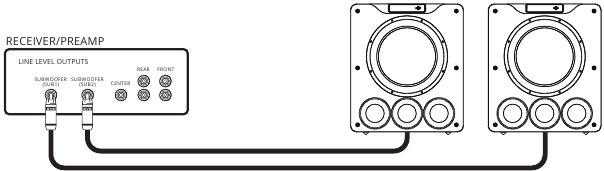

Veel AV-receivers en surround-processors hebben meer dan één subwooferuitgang. Zoals eerder beschreven, kunt u een enkele verbinding van elke subwooferuitgang naar elk van uw subwoofers laten lopen.

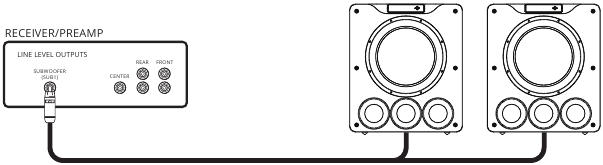

Als u meer subwoofers heeft dan Sub-uitgangen van uw AV-receiver, is een gemakkelijke oplossing om een RCA-splitter of RCA Y-adapter te gebruiken om de subwooferuitgang te verdelen. Dit is de meest aanbevolen manier om meerdere subwoofers aan te sluiten wanneer er slechts één Sub Out is.

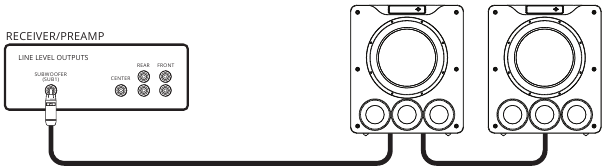

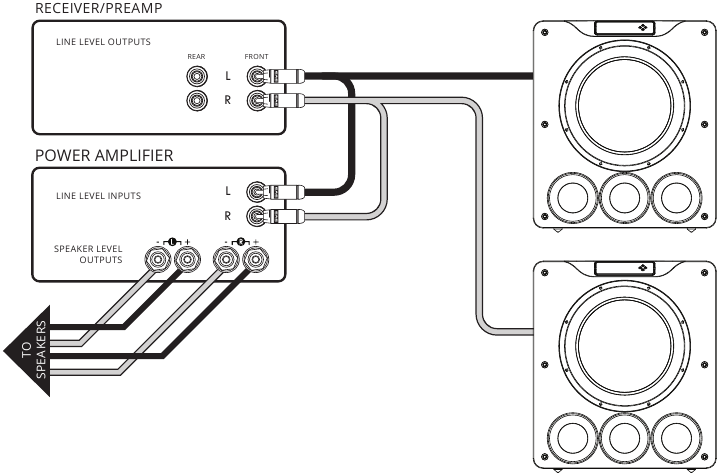

Een andere optie is om de linker- en rechter RCA- of XLR-uitgangen op de PB-4000 te gebruiken om extra subwoofers in serie te schakelen. Het is belangrijk om de overeenkomende output- en inputterminals te gebruiken. Als u bijvoorbeeld de RCA-ingangen gebruikt, gebruik dan de RCA-uitgangen om door te lussen naar de volgende subwoofer.
OPMERKING: Hoewel de instellingen van elke subwoofer vergelijkbaar moeten zijn, zult u waarschijnlijk merken dat elke sub moet worden gekalibreerd voor optimale prestaties vanwege de unieke plaatsing in de ruimte. Ongeacht hoe u uw subwoofer gebruikt, kan experimenteren vaak resulteren in een beter geluid. Wees niet bang om verschillende instellingen te proberen, u kunt de bedieningselementen altijd terugzetten naar de standaardinstellingen.

In een 2-kanaals systeem kunt u Stereo Subwoofers instellen, waarbij er één wordt gebruikt voor het linkerkanaal en één voor het rechterkanaal. Over het algemeen worden de subwoofers symmetrisch geplaatst ten opzichte van uw luidsprekers. En zorg ervoor dat u alle juiste linker- en rechteroutput- en inputverbindingen behoudt om optimale prestaties te garanderen.

Bedieningsinstellingen voor AV-receiver & processor

Als u uw PB-4000-subwoofer gebruikt met een AV-receiver of voorversterker met basbeheer, wordt aanbevolen om alle bedieningsinstellingen in de standaardpositie te laten staan, behalve het volume, waarmee u het outputniveau kunt aanpassen op basis van uw persoonlijke voorkeuren. Stel het PB-4000-volume in op -10 voordat u de automatische instelling in de AV-receiver/processor uitvoert.
OPMERKING: Voer de automatische instelling van de AV-receiver altijd opnieuw uit nadat u de subwoofer naar een andere locatie hebt verplaatst om ervoor te zorgen dat de akoestische afstand en kalibratieniveaus correct zijn ingesteld.
OPMERKING: Als u de subwoofer harder wilt laten klinken dan het aanvankelijke automatische instelniveau, past u het subwooferniveau omhoog aan in het AV-receivermenu totdat u de gewenste ervaring en prestaties krijgt. Een verhoging van 2-4 dB luider dan het oorspronkelijke instelniveau is gebruikelijk voor veel klanten. Het volume kan worden geregeld vanaf uw mobiele apparaat via de gratis SVS-app, vanaf de IR-afstandsbediening of met behulp van de knoppen op de interface van het voorpaneel.
Raadpleeg het gedeelte Geavanceerde subwooferbediening van deze handleiding of neem contact op met onze SVS Sound Experts als u vragen heeft over een van de bedieningsinstellingen.

Bedieningsinstellingen voor stereo-receiver of voorversterker

De meeste stereo-receivers en voorversterkers hebben geen basbeheer. In plaats daarvan gebruikt u de linker- en rechter full-range uitgangen en maakt u aanpassingen via de DSP-versterker op de subwoofer.
Zorg ervoor dat u zowel de linker- als de rechteruitgang aansluit op de linker- en rechteringang op de subwoofer.
Zet het laagdoorlaatfilter op "Aan" en pas de crossover-frequentie en helling aan om een soepele mix en overgang met de hoofd luidsprekers te bereiken.
Zodra deze zijn gemengd, past u het subwoofervolume aan het volumeniveau van uw hoofd luidsprekers aan.
Voor een fijnere afstemming biedt onze Merlin Subwoofer Selection Tool de aanbevolen laagdoorlaatfilterfrequentie en hellingsinstelling voor de meeste luidsprekers op de markt. Kies gewoon uw merk en model luidsprekers uit de menu's en Merlin doet de rest. Het is 24/7, 365 beschikbaar op www.svsound.com/merlin. Onze SVS Sound Experts staan ook klaar om te helpen met eventuele vragen over aansluitingen of bedieningselementen die u heeft over een van de bedieningselementen of instellingen.
OPMERKING: Volume en laagdoorlaatfilter kunnen worden bediend vanaf uw mobiele apparaat via de gratis SVS-app, vanaf de IR-afstandsbediening of met behulp van de knoppen op de interface van het voorpaneel.

SUBWOOFER PLAATSING IN DE KAMER

Het plaatsen van subwoofers is een proces dat wordt gedreven door concurrerende variabelen die in elk huis verschillen. Decor, vloeroppervlak, meubilair, luidsprekerplaatsing, zitplaatsen en natuurlijk geluidskwaliteit spelen allemaal een rol bij de beslissing waar een subwoofer moet worden geplaatst. Als je flexibel bent, is er een kunst aan de plaatsing van de subwoofer die kan worden geholpen door enkele basisakoestische principes en installatietechnieken te begrijpen.
Als je beperkt bent tot een enkele subwooferlocatie, kun je het beste de ideale luisterpositie in de kamer vinden. Je zult merken dat de basweergave aanzienlijk zal variëren naarmate je door de kamer beweegt. Dit komt door het complexe patroon van staande geluidsgolven in de kamer. Soms kan een simpele verplaatsing van een paar voet in een bepaalde richting het evenwicht en de nauwkeurigheid aanzienlijk verbeteren. Zodra je de 'subwoofer sweet spot' in de kamer hebt gevonden, reserveer die stoel dan voor jezelf!

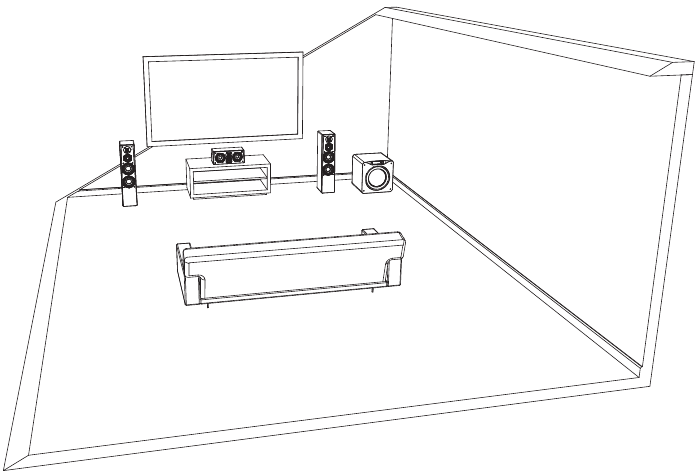

Plaatsing in een hoek

Plaatsing van een subwoofer in een hoek verkleint de kans op nullen, dit zijn akoestische annuleringspunten of 'dode plekken' in de kamer. Hoewel dit vaak kan zorgen voor een enorm impactvolle bas, kan het soms resulteren in een "dreunend" geluid, afhankelijk van je luisterpositie. Als je dit ervaart, kun je de afstemmingselementen gebruiken om je PB-4000 soepeler te laten samenvloeien met je luidsprekers, of probeer hem verder van de muren te plaatsen om de basweergave te egaliseren.

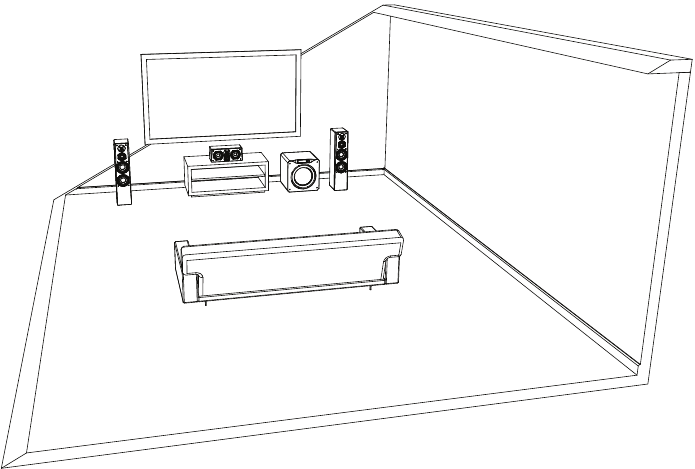

Plaatsing aan de voorkant

Plaatsing aan de voorkant van de kamer, tussen of net naast de voorste kanaalluidsprekers, is een andere veel voorkomende keuze. Plaatsing aan de voorkant van de kamer resulteert meestal in de beste menging met de hoofdluidsprekers en het centerkanaal, en minimaliseert lokalisatie-effecten.

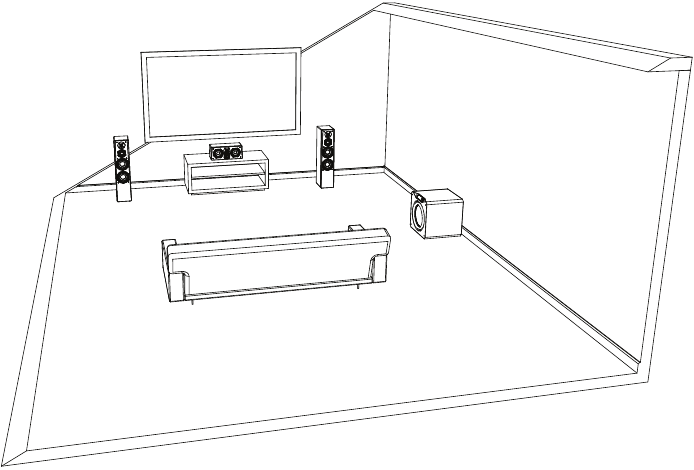

Plaatsing aan de zijwand

Plaatsing aan de zijwand wordt minder vaak gebruikt, maar kan een effectieve subwooferlocatie zijn voor een uitstekende nauwkeurigheid en output.

Plaatsing van dubbele subwoofer

Op basis van onze eigen uitgebreide tests en onderzoek door de professionele audiogemeenschap, raden we de volgende plaatsingsopties aan voor dubbele subwoofers:

• Tegenoverliggende diagonale voor-/achterhoeken.

• Op de middelpunten van de zijwanden.

• Vooraan in de hoeken.

• Vooraan, flankerend aan het centerkanaal aan de binnenkant van de hoofdluidsprekers.


Hoewel de eerste twee opties bewezen presteerders zijn met doorgaans uitstekende resultaten, zijn ze vaak moeilijk te implementeren in een woon-/familiekameromgeving. Alle kamers zijn verschillend, dus we raden aan om flexibel te blijven en alle mogelijke plaatsingsopties te proberen voor de beste resultaten.

SUBWOOFER BEDIENINGSOPTIES

Je SVS PB-4000-subwoofer kan worden bediend via de nieuwe SVS Mobile App, een meegeleverde IR-afstandsbediening of via het voorpaneel voor ongekende flexibiliteit bij het optimaliseren van de prestaties voor de kamerindeling, luidsprekers, systeemconfiguratie en meer.

SVS Bluetooth-app

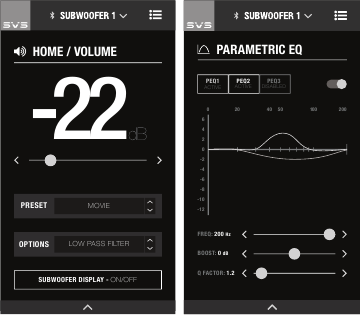

Onze baanbrekende SVS Subwoofer DSP-app is gratis beschikbaar via de Apple® App® Store en Google Play™ Store. Zoek gewoon naar "SVS App" en volg de aanwijzingen om naar je mobiele apparaat te downloaden. Eenmaal geïnstalleerd, is er een handige tutorial die je door elke optie leidt en veelvoorkomende instellingen biedt om het proces te vereenvoudigen. De SVS App is de enige manier om toegang te krijgen tot alle geavanceerde bedieningsfuncties die beschikbaar zijn op je PB-4000 en het is de handigste optie voor het bedienen van elke functie.

IR-afstandsbediening

De meegeleverde IR-afstandsbediening kan worden gebruikt om bijna alle geavanceerde instellingen van de subwoofer aan te passen met tweeweg feedback op het display van het voorpaneel.

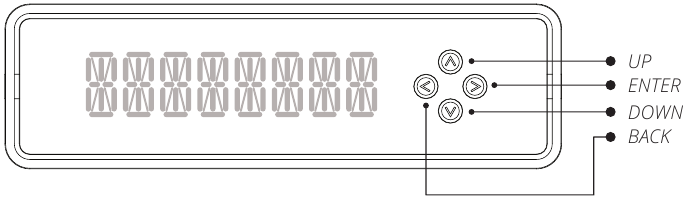

Voorpaneel subwoofer

Het voorpaneel heeft een intuïtieve gebruikersinterface met vereenvoudigde bedieningselementen die kunnen worden gebruikt om de meeste geavanceerde instellingen van de subwoofer aan te passen.

GEAVANCEERDE SUBWOOFER BEDIENINGSELEMENTEN

Volume

Als het niveau te hoog is ingesteld, lijkt de bas opgeblazen en is dit de meest voorkomende oorzaak van slecht klinkende subwoofers. Een vuistregel is dat de subwoofer niet de aandacht op zichzelf moet vestigen, maar de lage tonen van het systeem gewoon uitgebreider en nauwkeuriger moet laten klinken. Verschillende content heeft verschillende outputniveaus, dus pas het volume aan op basis van bronmateriaal en je persoonlijke voorkeur.

Laagdoorlaatfilter

Maakt een soepele sonische overgang en een vlakke frequentierespons tussen luidsprekers en de subwoofer mogelijk. Hiermee kun je de bovenste frequentie-afsnijding regelen om te mengen met de hoofdluidsprekers. Je kunt ook de helling aanpassen, of de snelheid waarmee het laagdoorlaatfilter afrolt. Als je een AV-ontvanger met een subwooferuitgang gebruikt, laat je deze in de OFF (UIT) stand staan.

Fase-aanpassing

Lost problemen met het annuleren van geluidsgolven op specifieke frequenties op en stemt de aankomst van de output van luidsprekers en subwoofers perfect af op je luisterpositie. Normaal ingesteld op 0° als de subwoofer zich in de buurt van de hoofdluidsprekers bevindt. Het aanpassen van de fase verschuift de timing van de subwooferuitgang om uit te lijnen met de hoofdluidsprekers of extra subwoofers.

Polariteit

In sommige gevallen lost het omkeren van de polariteit dips of hobbels op bij de crossover-frequentie tussen een subwoofer en een luidspreker en kan het worden gebruikt om basnullen of overdreven dreunende plekken in het luistergebied te verhelpen. Het omkeren van de elektrische polariteit van de subwooferversterker zorgt ervoor dat de woofer naar binnen beweegt wanneer luidsprekerdrivers naar buiten bewegen en staat normaal gesproken op positief

Parametrische EQ

Krachtig hulpmiddel voor het verwijderen van pieken en dalen in je luistergebied en voor het creëren van een aangepaste subwooferoutput op basis van persoonlijke luistervoorkeuren. Werkt het beste in combinatie met akoestische metingen.
Hiermee kun je de gewenste middenfrequentie van het filter instellen, de SPL dB van het filter verhogen of verlagen, of de bandbreedte van het filter aanpassen.

Kamerversterkingscompensatie

Verhelpt opgeblazen klinkende bas door de lage frequentie-output en -uitbreiding te optimaliseren wanneer er te veel geluidsgolfdichtheid wordt gecreëerd door een kleine kamer.

Presets

Staat maximaal drie vooraf opgeslagen instellingen toe voor film, muziek en aangepast. Dit maakt het gemakkelijk om te schakelen om de output en instellingen van je PB-4000 te optimaliseren op basis van je specifieke luistervoorkeuren met verschillende soorten content. Als je de SVS App gebruikt, kunnen deze presets naar wens worden hernoemd.

Poortafstemming

Poortblokkering maakt aangepaste afstemming van je PB-4000-subwoofer mogelijk op basis van luistervoorkeur door maximale output uit te wisselen voor lage frequentiediepte en snelheid. Schuimrubberen poortpluggen zijn op aanvraag verkrijgbaar door een e-mail te sturen naar custservice@svsound.com. Wanneer je de functie gebruikt, stem je poortblokkering altijd af op de geselecteerde afstemming via de SVS Subwoofer App.

Er zijn drie afstemmingen beschikbaar:
Standaardafstemming = Alle poorten open (hoogste maximale output)
Uitgebreide afstemming = Eén poort geblokkeerd (diepere uitbreiding, iets minder maximale output)
Gesloten afstemming = Alle poorten geblokkeerd (beste transiënte respons)

Systeeminstellingen

Hiermee kun je de stand-bymodus van de subwoofer en de weergave-instellingen aanpassen, zoals time-out en helderheid-

Subwoofernaam
Pas de naam van je subwoofer aan voor eenvoudig schakelen tussen presets. (Exclusieve functie van de SVS App)

Subwoofer stand-by
Kies of je je subwoofer in de modus Auto, Aan (standaard) of Trigger wilt hebben.

Subwooferweergave
Breng aanpassingen aan voor:

• Content die wordt weergegeven op de interface van het voorpaneel van de subwoofer: Volume (standaard), Logo, Uit
• Aantal seconden voordat de interface van het voorpaneel verloopt
• Helderheid van het scherm

Resetten
Reset de PB-4000-subwoofer naar de oorspronkelijke fabrieksinstellingen.

Over deze app
Biedt versienummer en andere informatie over de SVS App en stelt je ook in staat om prestatiemonitoring in/uit te schakelen.

FUNCTIETABEL GEAVANCEERDE BEDIENINGSELEMENTEN

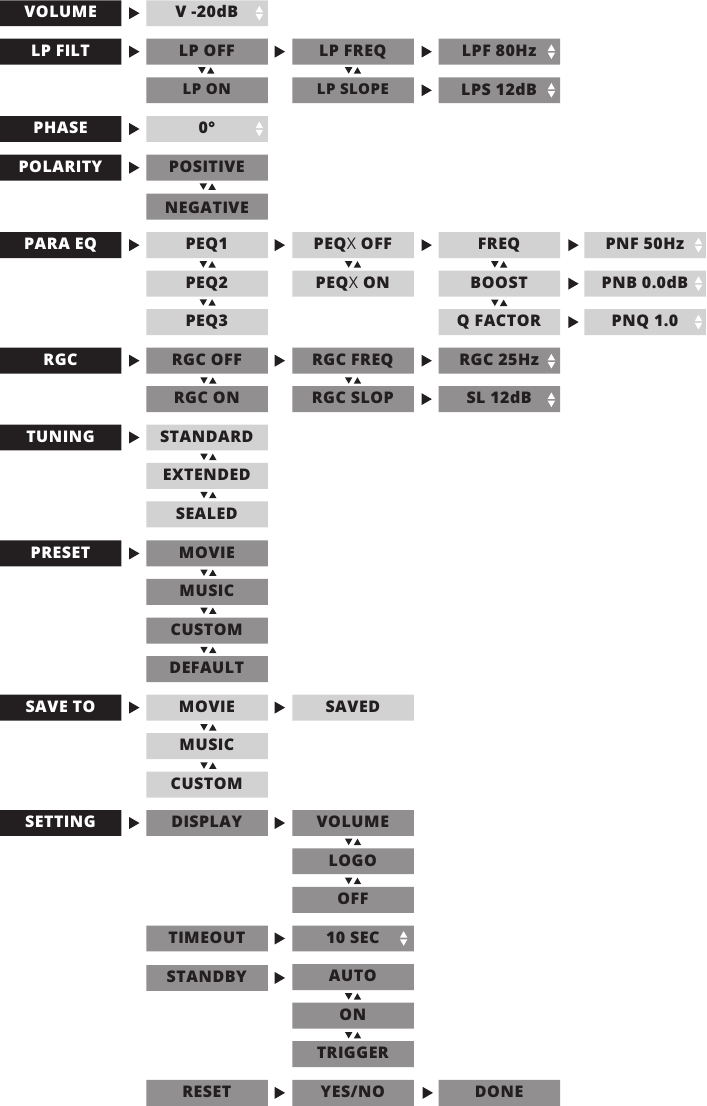

STROOMSCHEMA IR-AFSTANDSBEDIENING EN VOORPANEEL

VEILIGHEIDSINSTRUCTIES

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies op.
• Gebruik dit apparaat niet in de buurt van water.
• Maak het apparaat alleen schoon met een droge doek.
• Blokeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
• Installeer het apparaat niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspunt. De brede pin of het derde aardingspunt zijn bedoeld voor je veiligheid. Als de meegeleverde stekker niet in je stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Bescherm het netsnoer zodat er niet op kan worden gelopen of dat het bekneld kan raken, vooral bij stekkers, contactdozen en het punt waar ze uit het apparaat komen.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Gebruik het apparaat alleen met de kar, standaard, het statief, de beugel of tafel die door de fabrikant is gespecificeerd of die samen met het apparaat is verkocht. Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door omvallen te voorkomen.
• Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
•
  Om het risico op brand of elektrische schokken te verminderen, mag dit apparaat niet worden blootgesteld aan regen of vocht en mogen er geen met vloeistoffen gevulde voorwerpen, zoals vazen, op dit apparaat worden geplaatst.
• Dit apparaat voldoet aan de gebruikseisen in tropische en gematigde klimaten, met een maximale omgevingstemperatuur van niet meer dan 45°C (113°F).
• Als de subwoofer in een afgesloten ruimte wordt gebruikt (bijv. ingebouwd in meubels), moet de ruimte worden geventileerd om voldoende luchtcirculatie mogelijk te maken en het apparaat te koelen.
• Om dit apparaat volledig van het elektriciteitsnet los te koppelen, moet je de stekker van het netsnoer uit het stopcontact halen.
• De stekker van het netsnoer moet gemakkelijk bereikbaar blijven.

De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het product wordt geleverd.

NEEM DE BATTERIJ NIET IN, GEVAAR VOOR CHEMISCHE BRANDWONDEN
De afstandsbediening die bij dit product wordt geleverd, bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kan dit binnen 2 uur interne brandwonden veroorzaken en tot de dood leiden.
Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen. Als je denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

INSTRUCTIES VOOR REINIGING & ONDERHOUD VAN DE BEHUIZING

Je SVS-subwoofer kan als volgt voorzichtig worden gereinigd:

• Gebruik een droge microvezelstofdoek om los oppervlakkig stof te verwijderen.
• Gebruik een met water bevochtigde microvezeldoek om vingerafdrukken, vlekken en andere verontreinigingen te verwijderen. Veeg slechts in één richting, indien van toepassing met de nerf mee.
• Droog na een vochtige reiniging onmiddellijk met een droge microvezeldoek. Veeg nogmaals droog in slechts één richting, indien van toepassing met de nerf mee.

DEEL UW GEDACHTEN

Onze SVS-geluidsexperts staan van maandag tot en met vrijdag van 9.00 tot 21.00 uur Eastern Time, zaterdag van 12.00 tot 18.00 uur en zondag van 12.00 tot 16.00 uur klaar om u te helpen met het instellen en optimaliseren van subwoofers, AV-receiverinstellingen en meer. Ze zijn bereikbaar per telefoon, e-mail of chat via de onderstaande opties.
www.svsound.com
custservice@svsound.com
(877) 626-5623
We nodigen u ook uit om een recensie te delen op onze website en lid te worden van onze leuke en actieve community op sociale media, waar we recensies, aanbevolen systemen, interessante audioartikelen en meer delen.

Post op facebook.com/SVSound
Tweet @SVS_Sound
Volg instagram.com/SVS_Sound
Kijk op youtube.com/c/SVS_Sound
