SVS SB-4000 - Subwooferhandleiding

INLEIDING

Gefeliciteerd met de aankoop van een van de beste subwoofers ooit gemaakt!
De SVS SB-4000 Subwoofer omvat alle technologische en technische verbeteringen die zijn gemaakt sinds we bijna twintig jaar geleden onze eerste subwoofer ontwikkelden. U kunt er trots op zijn te weten dat uw SVS SB-4000 Subwoofer op meesterlijke wijze is ontworpen om de diepste, krachtigste, meest nauwkeurige en gedetailleerde baservaring te leveren die mogelijk is. Tussen de onwrikbare 13,5-inch SB-4000 driver, de moeiteloos krachtige Sledge STA-1200D versterker, de toonaangevende smartphone DSP- en subwooferbedieningsapp en andere doorbraken, vertegenwoordigt de SB-4000 de beste subwooferprestaties die u kunt krijgen voor alles wat in de buurt komt van de prijs en zal vele jarenlang een verbluffende laagfrequente prestatie leveren.
We weten dat u graag uw nieuwe subwoofer wilt instellen, dus in deze handleiding vindt u instructies over plaatsing, aansluiting, afstemming en meer. Onze SVS Sound Experts zijn zeven dagen per week beschikbaar om het giswerk bij het instellen van uw nieuwe subwoofer weg te nemen. Ze zijn uitgerust om zelfs de meest gecompliceerde vragen over plaatsing, kalibratie, AV-receiverinstellingen en meer te beantwoorden.
Een van de handigste functies van uw SVS SB-4000 Subwoofer is de gratis SVS-app, die kan worden gebruikt om de prestaties vanaf uw mobiele apparaat te verfijnen. Ga gewoon naar de Apple® App® Store of Google Play™ Store en zoek naar "SVS App" om aan de slag te gaan.

SUBWOOFER SPECIFICATIES & FUNCTIES

SUBWOOFER SPECIFICATIES

Gewicht: 102,3 lbs (46,4 kg)
Afmetingen (met rooster): 18,3" (465 mm) H X 17,8" (453 mm) B X 20,9" (530 mm) D
Versterkervermogen: 1.200 watt continu vermogen / 4.200 watt piek dynamisch vermogen
Driverontwerp:

• Gepatenteerde 13,5" driver met fijn afgestelde Overhung Motor Configuratie
• 43lb (19,5kg) zware woofer met 37,7lb (17,1kg) voor de motor
• Overhangende 52 mm Xmax, 76,2 mm Xmech precisie uitlijnde uitslag

Frequentierespons: 19-310Hz ± 3 dB
Maximale laagfrequente output: 126.8dB @ 32Hz 1/8 ruimte 1m

DRIVERFUNCTIES

• Gepatenteerde 13,5" high-performance SVS SB-4000 Subwoofer Driver - geoptimaliseerd voor een afgesloten kastontwerp.
• 8-laags aluminium platte draadrand gewikkelde 3" spreekspoel voor ultra-lage vervorming, efficiënte warmteafvoer, uitzonderlijke lineariteit en bijna nul vermogenscompressie.
• Twee massieve, speciale toroïdale ferrietmagneten genereren ongeëvenaarde niveaus van magnetische kracht om de hoogste niveaus van uitslag, SPL en start-/stopvermogen aan te sturen voor de diepste en meest gezaghebbende bas die mogelijk is.
• Hoge dichtheid FEA-geoptimaliseerde gegoten aluminium korf biedt ongeëvenaarde niveaus van stijfheid, treksterkte en energieoverdracht die beschikbaar zijn van een subwoofer.
• Dubbele 24-aderige koperen en Nomex composiet hoge-temperatuur leidingen geweven door de ophanging zorgen voor een opmerkelijk duurzame elektrische verbinding van de versterker naar de spreekspoel.
• Premium glasvezel gelamineerde stofkap en versterkte, geventileerde papier-composiet conus sub-structuur zorgen voor een licht, stijf en neutraal stralend oppervlak.
• Precisie bewerkte motorelementen en nauwe tolerantie ophangingsonderdelen produceren ongeëvenaarde lineariteit bij volledige uitslag voor een uitzonderlijk strakke en snelle respons, zelfs bij referentievolumes.
• Extreem grote, koolstofarme, geventileerde stalen U-juk en topplaat zorgen voor superieure koeling en verbeterde magneten voor maximale prestaties en efficiëntie.
• Koperen ring kortsluitmof vermindert spleetinductie en vervorming, verbetert de thermische geleidbaarheid.
• Vernikkelde hoge-spanning veerklemmen zorgen voor veilige verbindingen.
• Gepatenteerde spuitgegoten pakking en parabolische SBR extreme-uitslag surround handhaven een ideale zuigerbeweging voor uiterste nauwkeurigheid en controle.
• Hoge kwaliteit koolstofarme 1008 stalen componenten met zwarte elektroforese plating voor een extra lange levensduur.

VERSTERKERFUNCTIES

• Massief krachtig Sledge 1.200-watt continu Klasse D ontwerp met 4.200 watt piekvermogen.
• Ongeëvenaarde intelligentie van door de gebruiker instelbare laagdoorlaat, fase, polariteit en ruimteversterkingscompensatie met drie parametrische EQ's voor de absoluut beste uitlijning met luidsprekers en geoptimaliseerde prestaties in elke ruimte.
• Baanbrekende SVS Bluetooth DSP-bedieningsapp voor iOS- en Android-apparaten met drie gebruikerspresets maken aangepaste afstemming voor elke ruimte en elk systeem mogelijk.
• Hoog rendement koel lopende Klasse D schakelende topologie met massieve 32 Amp 600 Volt MOSFET's resulteren in lagere EMI en hoogste efficiëntie, terwijl moeiteloos vermogen wordt geleverd om SPL's en laagfrequente output te produceren met een ongerepte helderheid tot ver boven de referentieluistervolumes.
• Hoge resolutie 50Mhz Analog Devices Audio DSP met dubbele precisie 56bit filtering is de meest geavanceerde subwooferprocessor die beschikbaar is voor perfecte audioreproductie.
• 100v-240v full range input actieve Power Factor Correction (PFC) pre-regelt de netspanning tot een solide 360V DC, ongeacht de netspanning of kwaliteit, zodat de geluidskwaliteit nooit hapert, ongeacht wat er uit de muur komt.
• Actieve PFC verlaagt de gemiddelde stroom en maakt de netingangsstroom glad, waardoor 1200W output mogelijk is via een standaard 15A netcircuit.
• XLR en RCA stereo input/output met ultra-brede ingangsspanning voor consumenten- en professionele audiotoepassingen.
• Handig aan de voorzijde gemonteerd display met nieuwe Intelligent Feature Control (IFC) met helder blauw dimbaar/uitschakelbaar 8-cijferig LED-display aan de voorkant.
• Auto/Aan en 3-30V AC/DC trigger voor maximaal installatiegemak.
• Ingangsimpedantie 22kohm (ongebalanceerd RCA)/ 22kohm (gebalanceerd XLR).
• Groen 0,5-watt laag stand-by stroomverbruik.
• RoHS-conform, loodvrije constructie, wereldwijde veiligheidscertificeringen.

SVS APP-FUNCTIES

• De krachtigste en meest flexibele Bluetooth-gestuurde subwoofer DSP-app, werkt met zowel iOS- als Android-besturingssystemen.
• Eenvoudigste en handigste manier om crossover-frequenties, parametrische EQ, polariteit, ruimteversterking en alle andere basbeheerfuncties aan te passen.
• Handige aangepaste presets maken perfecte afstemming in elke ruimte of systeem mogelijk, vanuit uw favoriete stoel.
• Unieke bidirectionele feedback toont aanpassingen in real time op zowel de app als de subwooferinterface.
• Eenvoudig te volgen tutorial biedt duidelijke begeleiding voor alle functies.

ACCESSOIRES

• Beschermend niet-resonant stalen gaasrooster
• IR-afstandsbediening
• Iso-elastomeer voetjes
• Extra zwaar, hoge stroom 6' netsnoer
• SB-4000 Subwoofer Handleiding
• Snelstartgids

UW SUBWOOFER AANSLUITEN & BEDIENEN

De SVS SB-4000 is ontworpen voor eenvoudige installatie en integratie in zowel meerkanaals thuisbioscopen als tweekanaals (stereo) systemen. Het is het beste om vertrouwd te raken met de subwooferaansluitingen en het achterpaneel van uw AV-receiver of voorversterker voordat u uw subwoofer instelt. Zorg ervoor dat uw SB-4000 is uitgeschakeld voordat u hem aansluit of op uw AV-receiver aansluit. Het is ook het beste om kabels met veilige verbindingen te gebruiken voor optimale basprestaties.
Naast de IR-afstandsbediening en de bedieningsinterface op het voorpaneel hebben we de handige SVS mobiele app ontwikkeld voor zowel Apple® iOS® als Google Android™ waarmee u aanpassingen kunt maken voor de indeling van de kamer, persoonlijke voorkeuren, films versus muziek en meer. Het is de beste manier om uw subwoofer te verfijnen voor perfecte prestaties vanuit het comfort van uw favoriete stoel.
Een volledige uitleg van alle geavanceerde subwoofer DSP-bedieningselementen is beschikbaar in deze handleiding, evenals in de SVS-subwooferapp-tutorial. De volgende secties behandelen basisaansluitingen en bedieningsinstellingen bij het integreren van de SB-4000 in een surround sound- of tweekanaals systeem.

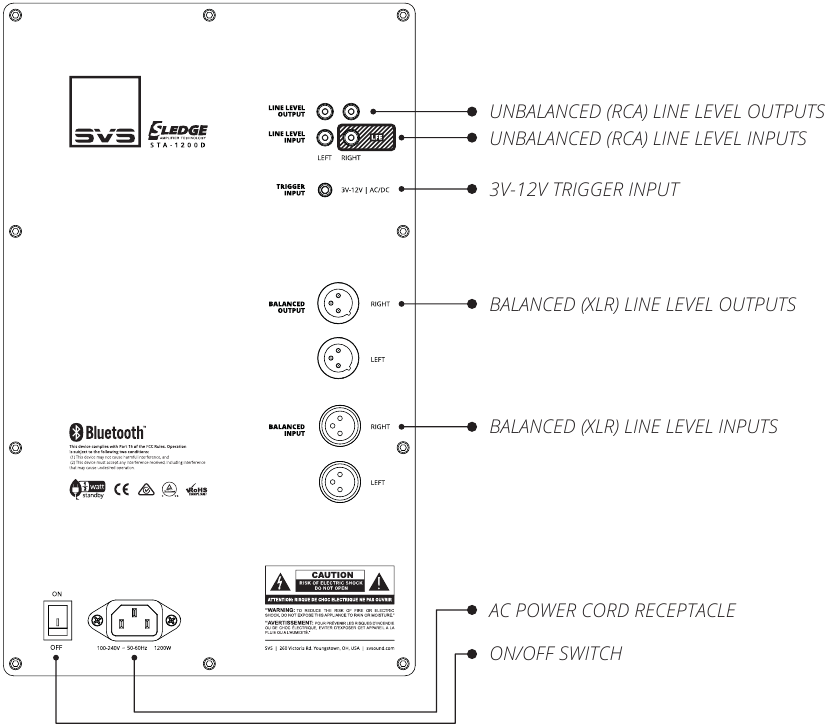

FUNCTIES VAN HET ACHTERPANEEL

AC-Stroomaansluiting

Sluit het netsnoer van de subwoofer aan op de subwooferversterker en rechtstreeks op een stopcontact. Stopcontacten op het achterpaneel van sommige AV-receivers of pre/pro's worden NIET aanbevolen voor uw SB-4000, omdat deze stopcontacten niet bedoeld zijn voor apparaten met een hoog vermogen.

Line Level Aansluiting

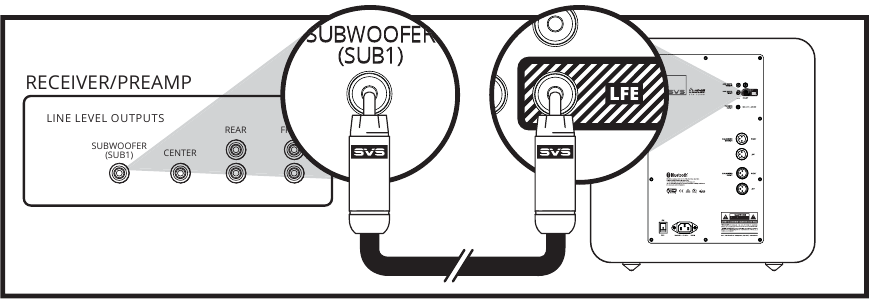

Enkel LFE Kanaal

De meest gebruikelijke manier om uw SB-4000 aan te sluiten is met een enkele RCA- of XLR-interconnectkabel die van de LFE- of SUB1-uitgang op uw AV-receiver of voorversterker naar de LFE-ingang op uw SB-4000 gaat. Hierdoor kan uw processor het upstream basbeheer uitvoeren en de subwoofer een voorgefilterd mono-signaal sturen.

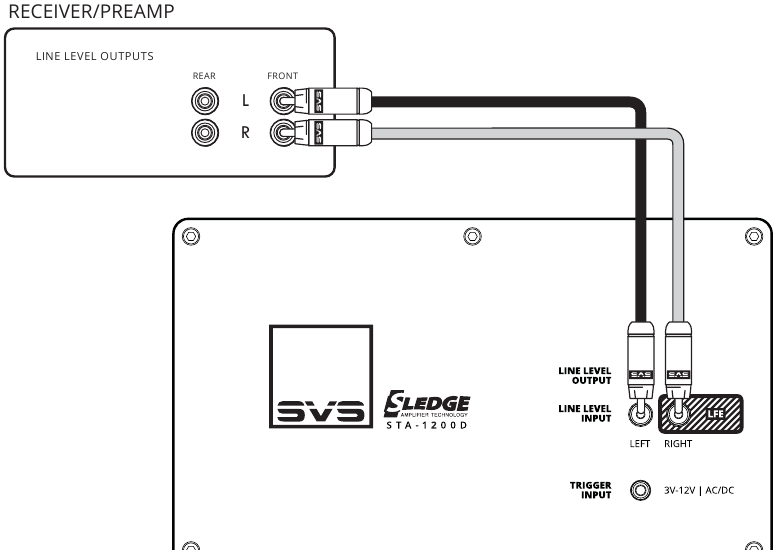

Stereo Receiver of Voorversterker Links/Rechts Kanalen

Zowel de linker- als de rechteringang op uw SB-4000 kunnen worden gebruikt in een tweekanaals stereo-toepassing met een stereo voorversterker die linker- en rechter line level of gebalanceerde (XLR) uitgangen heeft.
Sluit de linker- en rechteruitgangen van uw voorversterker aan op de linker- en rechter line level ingangen van de SB-4000 met behulp van RCA- of XLR-interconnects.

Schakel het ingebouwde laagdoorlaatfilter van de SB-4000 in en pas het aan voor een vloeiende overgang met de hoofd luidsprekers.
OPMERKING: Raadpleeg onze Sound Experts of onze Merlin subwoofer matching tool op www.svsound.com/merlin voor meer informatie over crossover-instellingen voor luidsprekers/subwoofers.

3V-12V Triggeringang

Deze functie schakelt de subwoofer automatisch in/uit wanneer een signaal naar de triggeringang wordt gestuurd vanaf een ander onderdeel in het systeem (meestal de pre/pro of AV-receiver). Het andere onderdeel in het systeem moet zijn uitgerust met een triggeruitgangfunctie en vereist een TS 1/8" mono-kabel (zie afbeelding hieronder).

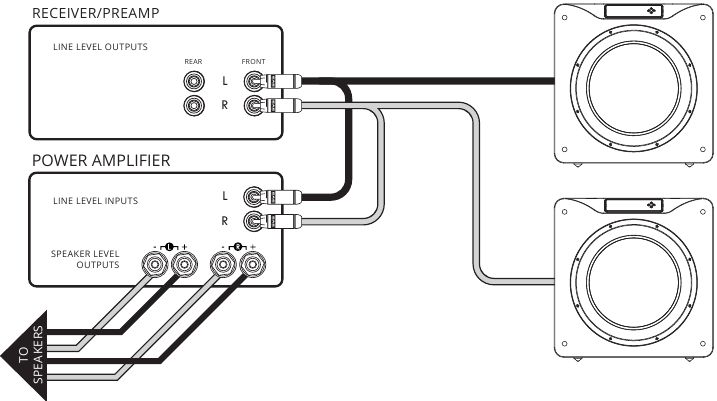

Meerdere Subwoofers Aansluiten of "Dual Gaan"

Het gebruik van twee of meer subwoofers heeft veel akoestische voordelen, zoals: verbeterde frequentierespons in het hele luistergebied, minder pieken en dalen, verhoogde output en verminderde baslokalisatie. De RCA- en XLR-uitgangen bieden een eenvoudige manier om meerdere SB-4000's of andere subwoofers in uw audiosysteem te integreren.

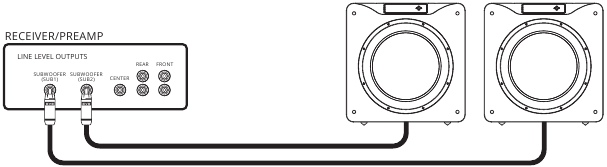

Veel AV-receivers en surround processors hebben meer dan één subwooferuitgang. Zoals eerder beschreven, kunt u een enkele verbinding van elke subwooferuitgang naar elk van uw subwoofers leggen.

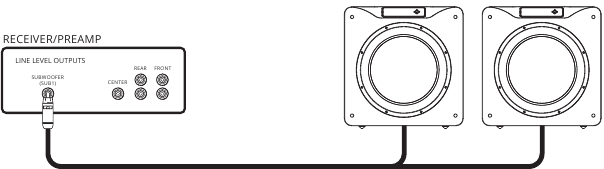

Als u meer subwoofers heeft dan Sub-uitgangen van uw AV-receiver, is een eenvoudige oplossing om een RCA-splitter of RCA Y-adapter te gebruiken om de subwooferuitgang te verdelen. Dit is de meest aanbevolen manier om meerdere subwoofers aan te sluiten als er slechts één Sub Out is.

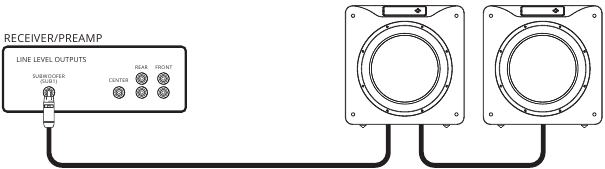

Een andere optie is om de linker- en rechter RCA- of XLR-uitgangen op de SB-4000 te gebruiken om extra subwoofers in serie te schakelen. Het is belangrijk om de overeenkomende uitgangs- en ingangsklemmen te gebruiken. Als u bijvoorbeeld de RCA-ingangen gebruikt, zorg er dan voor dat u de RCA-uitgangen gebruikt om in serie te schakelen naar de volgende subwoofer.
OPMERKING: Hoewel de instellingen van elke subwoofer vergelijkbaar moeten zijn, zult u waarschijnlijk merken dat elke sub moet worden gekalibreerd voor optimale prestaties vanwege de unieke plaatsing in de ruimte. Ongeacht hoe u uw subwoofer gebruikt, kan experimenteren vaak resulteren in een beter geluid. Wees niet bang om verschillende instellingen te proberen, u kunt de bedieningselementen altijd terugzetten naar de standaardwaarden.

In een 2-kanaals systeem kunt u Stereo Subwoofers instellen, waarbij er één wordt gebruikt voor het linker kanaal en één voor het rechter kanaal. Meestal worden de subwoofers symmetrisch geplaatst ten opzichte van uw luidsprekers. En zorg ervoor dat u alle juiste linker- en rechteruitgangs- en ingangsaansluitingen behoudt om optimale prestaties te garanderen.

Bedieningsinstellingen voor AV-Receiver en Processor

Als u uw SB-4000 subwoofer gebruikt met een AV-receiver of voorversterker met basbeheer, wordt aanbevolen om alle bedieningsinstellingen in de standaardpositie te laten staan, afgezien van het volume, waarmee u het outputniveau kunt aanpassen op basis van uw persoonlijke voorkeuren. Stel het SB-4000 volume in op -10 voordat u de automatische installatie uitvoert in de AV-receiver/processor.
OPMERKING: Voer de automatische installatie van de AV-receiver altijd opnieuw uit nadat u de subwoofer naar een andere locatie hebt verplaatst om ervoor te zorgen dat de akoestische afstand en kalibratieniveaus correct zijn ingesteld.
OPMERKING: Als u de subwoofer luider wilt laten klinken dan het oorspronkelijke automatische installatieniveau, past u het subwooferkanaalniveau omhoog aan in het AV-receivermenu totdat u de ervaring en prestaties krijgt die u wilt. Een verhoging van 2-4 dB luider dan het oorspronkelijke instellingsniveau is gebruikelijk voor veel klanten. Het volume kan worden geregeld vanaf uw mobiele apparaat via de gratis SVS-app, vanaf de IR-afstandsbediening of met behulp van de knoppen op de interface van het voorpaneel.
Raadpleeg het gedeelte Geavanceerde Subwooferbedieningselementen van deze handleiding of neem contact op met onze SVS Sound Experts als u vragen heeft over een van de bedieningsinstellingen.

Bedieningsinstellingen voor Stereo Receiver of Voorversterker

De meeste Stereo Receivers en Voorversterkers hebben geen basbeheer. In plaats daarvan gebruikt u de linker- en rechter full-range uitgangen en maakt u aanpassingen via de DSP-versterker op de subwoofer.
Zorg ervoor dat u zowel de linker- als de rechteruitgangen aansluit op de linker- en rechteringangen op de subwoofer.
Stel het Laagdoorlaatfilter in op "Aan" en pas de Crossover-frequentie en -helling aan om een vloeiende overgang en overgang met de hoofd luidsprekers te bereiken.
Nadat u de overgang hebt gemaakt, past u het Subwoofervolume aan zodat het overeenkomt met het volumeniveau van uw hoofd luidsprekers.
Voor een fijnere afstemming biedt onze Merlin Subwoofer Selectie Tool de aanbevolen laagdoorlaatfilterfrequentie en -hellinginstelling voor de meeste luidsprekers op de markt. Kies gewoon uw merk en model luidsprekers uit de menu's en Merlin doet de rest. Het is 24/7, 365 beschikbaar op www.svsound.com/merlin. Onze SVS Sound Experts staan ook klaar om te helpen met eventuele aansluitings- of bedieningsvragen die u heeft over een van de bedieningselementen of instellingen.
OPMERKING: Volume en laagdoorlaatfilter kunnen worden geregeld vanaf uw mobiele apparaat via de gratis SVS-app, vanaf de IR-afstandsbediening of met behulp van de knoppen op de interface van het voorpaneel.

SUBWOOFER PLAATSING IN DE RUIMTE

Het plaatsen van subwoofers is een proces dat wordt gestuurd door concurrerende variabelen die in elk huis anders zijn. Decor, vloeroppervlak, meubilair, luidsprekerplaatsing, zitplaats en natuurlijk geluidskwaliteit spelen allemaal een rol bij de beslissing waar een subwoofer moet worden geplaatst. Als u flexibel bent, is er een kunstzinnigheid aan de plaatsing van de subwoofer die kan worden geholpen door enkele basisakoestische principes en opstellingstechnieken te begrijpen.
Als u beperkt bent tot een enkele subwooferlocatie, is het het beste om de ideale luisterlocatie in de kamer te vinden. U zult merken dat de basrespons aanzienlijk varieert naarmate u zich door de kamer beweegt. Dit komt door het complexe patroon van staande geluidsgolven in de kamer. Soms kan het simpelweg verplaatsen van een paar meter in een bepaalde richting de balans en nauwkeurigheid aanzienlijk verbeteren. Zodra je de 'subwoofer sweet spot' in de kamer hebt gevonden, reserveer die stoel dan voor jezelf!

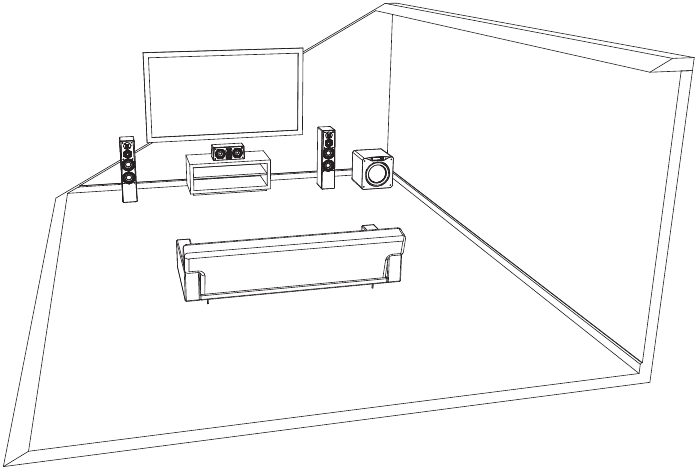

Plaatsing in een hoek

Plaatsing van een subwoofer in een hoek vermindert de kans op het tegenkomen van nullen, dit zijn akoestische opheffingspunten of 'dode plekken' in de kamer. Hoewel dit vaak kan zorgen voor een enorm impactvolle bas, kan dit soms resulteren in een "boomy" geluid, afhankelijk van uw luisterpositie. Als u dit ervaart, kunt u de afstemmingsregelaars gebruiken om uw SB-4000 soepeler met uw luidsprekers te laten samensmelten of proberen deze verder van de muren te trekken om de basrespons glad te strijken.

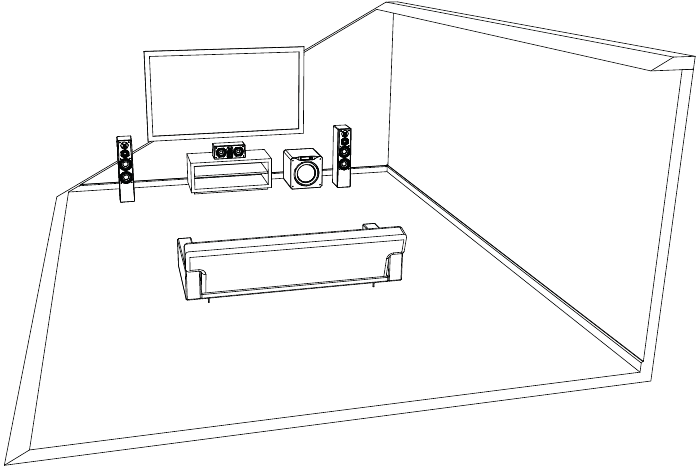

Plaatsing aan de voorzijde

Plaatsing aan de voorkant van de kamer tussen of net naast de luidsprekers van het voorste kanaal is een andere veel voorkomende keuze. Plaatsing aan de voorkant van de kamer resulteert meestal in de beste menging met de hoofdluidsprekers en het middenkanaal en minimaliseert lokalisatie-effecten.

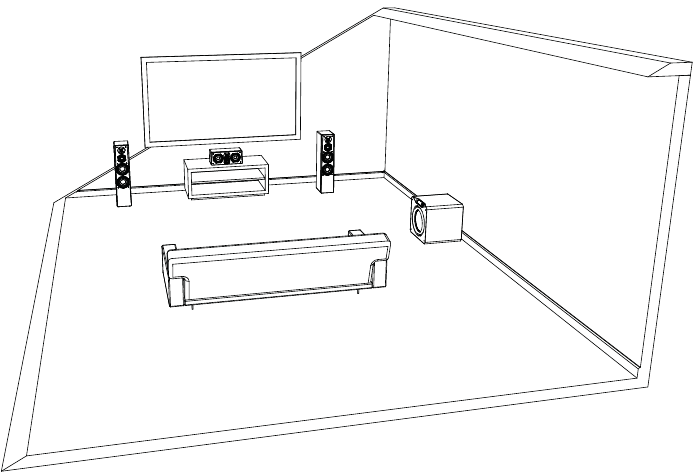

Plaatsing aan de zijwand

Plaatsing aan de zijwand wordt minder vaak gebruikt, maar kan een effectieve subwooferlocatie zijn voor uitstekende nauwkeurigheid en output.

Plaatsing van dubbele subwoofer

Op basis van onze eigen uitgebreide tests en onderzoek gedaan door de professionele audiogemeenschap, bevelen we de volgende plaatsingsopties aan voor dubbele subwoofers:

• Tegenoverliggende diagonale voor-/achterhoeken.

• Op de middelste punten van de zijwanden.

• Voorste podium in de hoeken.

• Voorste podium flankerend aan het middenkanaal aan de binnenkant van de hoofdluidsprekers.


Hoewel de eerste twee opties bewezen presteerders zijn met doorgaans uitstekende resultaten, zijn ze vaak moeilijk te implementeren in een woon-/familiekameromgeving. Alle kamers zijn anders, dus we raden aan om flexibel te blijven en alle mogelijke plaatsingsopties te proberen voor de beste resultaten.

SUBWOOFER BEDIENINGSMOGELIJKHEDEN

Uw SVS SB-4000 Subwoofer kan worden bediend via de nieuwe SVS Mobile App, een meegeleverde IR-afstandsbediening of via het voorpaneel voor ongekende flexibiliteit bij het optimaliseren van de prestaties voor de kamerindeling, luidsprekers, systeemopstelling en meer.

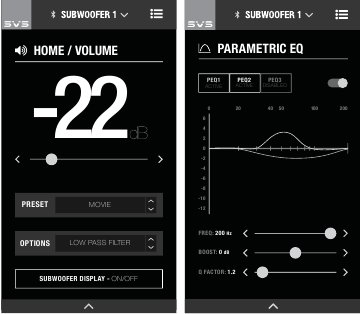

SVS Bluetooth-app

Onze baanbrekende SVS Subwoofer DSP-app is gratis beschikbaar via de Apple® App® Store en Google Play™ Store. Zoek gewoon naar "SVS App" en volg de aanwijzingen om te downloaden naar uw mobiele apparaat. Eenmaal geïnstalleerd, is er een handige tutorial die u door elke optie leidt en algemene instellingen biedt om het proces te vereenvoudigen. De SVS App is de enige manier om toegang te krijgen tot alle geavanceerde bedieningsfuncties die beschikbaar zijn op uw SB-4000 en het is de handigste optie voor het bedienen van elke functie.

IR-afstandsbediening

De meegeleverde IR-afstandsbediening kan worden gebruikt om bijna elke geavanceerde subwooferbedieningsinstelling aan te passen met tweewegfeedback op het display op het voorpaneel.

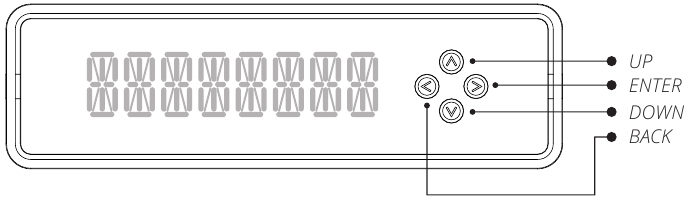

Voorpaneel subwoofer

Het voorpaneel heeft een intuïtieve gebruikersinterface met vereenvoudigde bedieningselementen die kunnen worden gebruikt om de meeste geavanceerde subwooferbedieningsinstellingen aan te passen.

GEAVANCEERDE SUBWOOFER BEDIENINGSELEMENTEN

Volume

Als het niveau te hoog is ingesteld, zal de bas opgeblazen lijken en is dit de meest voorkomende oorzaak van slecht klinkende subwoofers. Een vuistregel is dat de subwoofer niet de aandacht op zichzelf moet vestigen, maar gewoon het lage uiteinde van het systeem meer uitgebreid en nauwkeurig moet laten lijken. Verschillende inhoud heeft verschillende outputniveaus, dus pas het volume aan op basis van bronmateriaal en uw persoonlijke voorkeur.

Laagdoorlaatfilter

Maakt een soepele sonische overgang en een vlakke frequentierespons tussen luidsprekers en de subwoofer mogelijk. Hiermee kunt u de bovenste frequentie-cutoff regelen om te mengen met de hoofdluidsprekers. Hiermee kunt u ook de helling aanpassen, of de snelheid waarmee het laagdoorlaatfilter wegvalt. Als u een AV-receiver met een subwooferuitgang gebruikt, laat u deze in de OFF (UIT) stand staan.

Fase-aanpassing

Lost problemen met geluidsgolfopheffing op bij specifieke frequenties en lijnt de aankomst van de output van luidsprekers en subwoofers perfect uit op uw luisterpositie. Normaal gesproken ingesteld op 0° als de subwoofer zich in de buurt van de hoofdluidsprekers bevindt. Het aanpassen van de fase verschuift de timing van de subwooferoutput om uit te lijnen met de hoofdluidsprekers of extra subwoofers.

Polariteit

In sommige gevallen lost het omkeren van de polariteit dips of bulten op bij de overgangsfrequentie tussen een subwoofer en een luidspreker en kan het worden gebruikt om basnullen of overdreven boomy plekken in het luistergebied te verhelpen. Het omkeren van de elektrische polariteit van de subwooferversterker zorgt ervoor dat de woofer naar binnen beweegt wanneer luidsprekerdrivers naar buiten bewegen en is normaal gesproken ingesteld op positief

Parametrische EQ

Krachtig hulpmiddel voor het verwijderen van pieken en dalen in uw luistergebied, en voor het creëren van aangepaste subwooferoutput op basis van persoonlijke luistervoorkeuren. Werkt het beste in combinatie met akoestische metingen.
Hiermee kunt u de gewenste middenfrequentie van het filter instellen, de SPL dB van het filter verhogen of verlagen of de bandbreedte van het filter aanpassen.

Compensatie van ruimteversterking

Verhelpt een opgeblazen klinkende bas door de lagefrequentieoutput en -uitbreiding te optimaliseren wanneer er te veel geluidsgolfdichtheid wordt gecreëerd door een kleine kamer.

Voorinstellingen

Staat maximaal drie vooraf opgeslagen instellingen toe voor film, muziek en aangepast. Dit maakt het gemakkelijk om over te schakelen om de output en instellingen van uw SB-4000 te optimaliseren op basis van uw specifieke luistervoorkeuren met verschillende soorten inhoud. Als u de SVS App gebruikt, kunnen deze voorinstellingen naar wens worden hernoemd.

Systeeminstellingen

Hiermee kunt u de stand-bymodus van de subwoofer en de weergave-instellingen zoals time-out en helderheid aanpassen en de subwoofer terugzetten naar de fabrieksinstellingen.

Subwoofernaam
Pas de naam van uw subwoofer aan voor eenvoudig schakelen tussen voorinstellingen. (Exclusieve functie van de SVS App)

Subwoofer Stand-by
Kies of u uw subwoofer in de Auto-, On (Aan) (Standaard) of Trigger-modus wilt hebben.

Subwooferweergave
Breng aanpassingen aan voor:

• Inhoud die wordt weergegeven op de voorpaneelinterface van de subwoofer: Volume (standaard), Logo, Uit
• Aantal seconden voordat de voorpaneelinterface een time-out heeft
• Helderheid van het scherm

Reset
Zet de SB-4000 Subwoofer terug naar de oorspronkelijke fabrieksinstellingen.

Over deze app
Geeft het versienummer en andere informatie over de SVS App en stelt u ook in staat om prestatiemonitoring in/uit te schakelen.

FUNCTIETABEL GEAVANCEERDE BEDIENINGSELEMENTEN

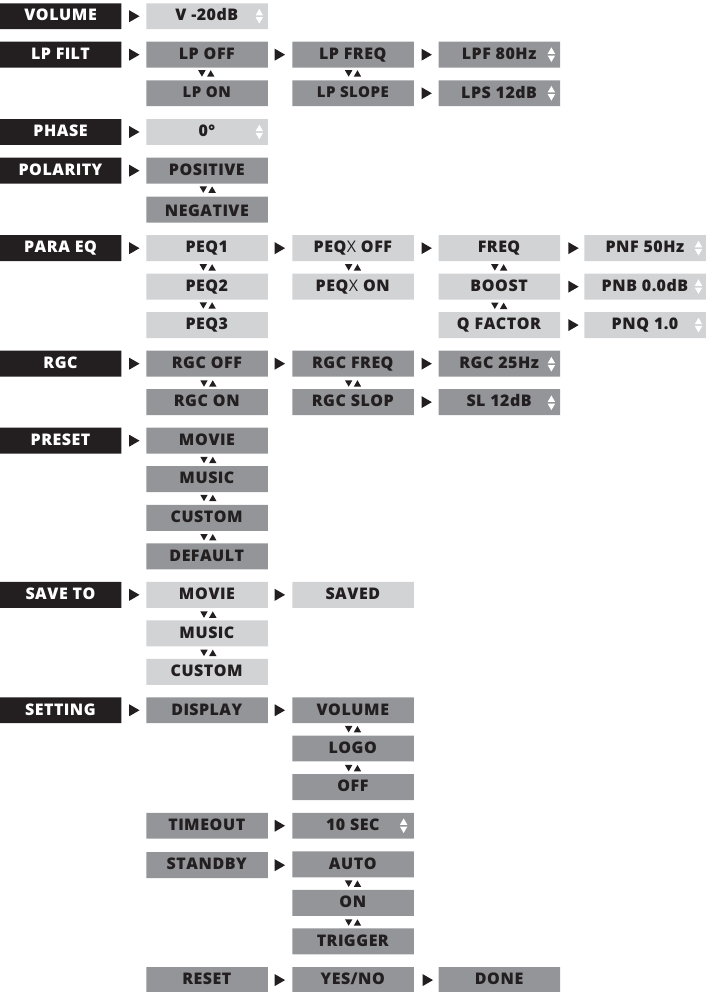

STROOMSCHEMA IR-AFSTANDSBEDIENING EN VOORBEDIENING

VEILIGHEIDSINSTRUCTIES

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies op.
• Gebruik dit apparaat niet in de buurt van water.
• Reinig alleen met een droge doek.
• Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil niet het veiligheidsdoel van een gepolariseerde stekker of een geaarde stekker. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspunt. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Gebruik alleen met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd, of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.
• Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
•
  Om het risico op brand of elektrische schokken te verminderen, mag dit apparaat niet worden blootgesteld aan regen of vocht en mogen er geen met vloeistoffen gevulde voorwerpen, zoals vazen, op dit apparaat worden geplaatst.
• Dit apparaat voldoet aan de gebruikseisen in tropische en gematigde klimaten, met een maximale omgevingstemperatuur van niet meer dan 45°C (113°F).
• Als de subwoofer in een afgesloten ruimte (bijvoorbeeld ingebouwd in meubels) moet worden gebruikt, moet de ruimte worden geventileerd om voldoende lucht te laten circuleren en de unit te koelen.
• Om dit apparaat volledig van het elektriciteitsnet te scheiden, koppelt u de stekker van het netsnoer los van het stopcontact.
• De stekker van het netsnoer moet gemakkelijk bereikbaar blijven.

De bliksemschicht met pijlpunt binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (onderhoudsinstructies) in de literatuur die bij het product wordt geleverd.

BATTERIJ NIET INSLIKKEN, GEVAAR VOOR CHEMISCHE VERBRANDING
De afstandsbediening die bij dit product wordt geleverd, bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kan dit binnen 2 uur inwendige brandwonden veroorzaken en tot de dood leiden.
Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen. Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.

INSTRUCTIES VOOR REINIGING & ONDERHOUD VAN DE BEHUIZING

Uw SVS Subwoofer kan als volgt voorzichtig worden gereinigd:

• Gebruik een droge microvezelstofdoek om los oppervlaktstof te verwijderen.
• Gebruik een met water bevochtigde microvezeldoek om vingerafdrukken, vlekken en andere verontreinigingen te verwijderen. Veeg slechts in één richting, met de nerf mee indien van toepassing.
• Volg elke vochtige reiniging onmiddellijk op met een droge microvezeldoek. Veeg nogmaals droog in slechts één richting, met de nerf mee indien van toepassing.

DEEL UW GEDACHTEN

Onze SVS-geluidsexperts staan van maandag tot en met vrijdag van 9.00 tot 21.00 uur ET, zaterdag van 12.00 tot 18.00 uur en zondag van 12.00 tot 16.00 uur klaar om u te helpen met het instellen en optimaliseren van de subwoofer, AV-receiverinstellingen en meer. Ze kunnen telefonisch, per e-mail of via chat worden bereikt via de onderstaande opties.
www.svsound.com
custservice@svsound.com
(877) 626-5623
We nodigen u ook uit om een recensie op onze website te delen en lid te worden van onze leuke en actieve socialemediagemeenschap waar we recensies, aanbevolen systemen, interessante audioartikelen en meer delen.

Post op facebook.com/SVSound
Tweet @SVS_Sound
Volg instagram.com/SVS_Sound
Bekijk op youtube.com/c/SVS_Sound
