Electrolux LFE216S - Geïntegreerde Afzuigkap Handleiding

Welkom in de wereld van Electrolux

De ambitie van Electrolux is om een breed scala aan kwaliteitsproducten aan te bieden die uw leven comfortabeler maken. U vindt enkele voorbeelden op de omslag van deze handleiding. Neem even de tijd om deze handleiding te bestuderen, zodat u kunt profiteren van de voordelen van uw nieuwe machine. We beloven dat het een superieure gebruikerservaring zal bieden die u gemoedsrust geeft.
De volgende symbolen worden in deze gebruikershandleiding gebruikt:
Belangrijke informatie over uw persoonlijke veiligheid en informatie over hoe u schade aan het apparaat kunt voorkomen.
Algemene informatie en tips.

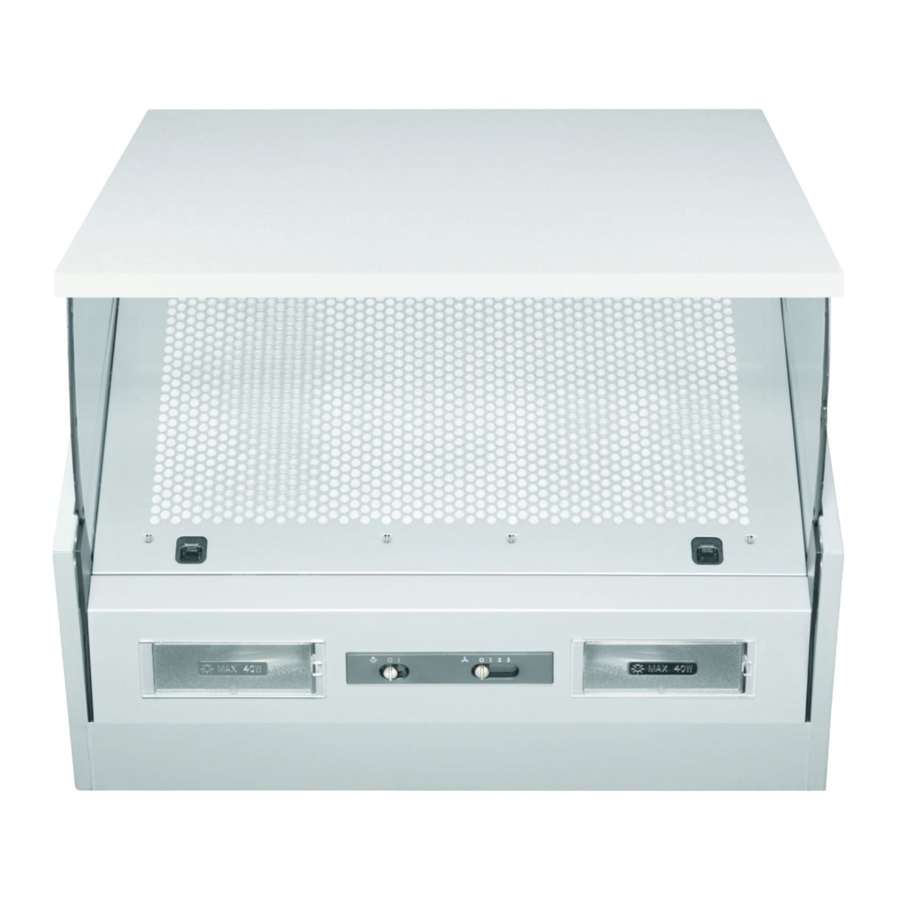

Beschrijving van het apparaat

• De afzuigkap is ontworpen om onaangename geuren uit de keuken te verwijderen, het zal geen stoom afvoeren.
• De afzuigkap wordt gebruiksklaar geleverd als een recirculatiekap en kan worden gebruikt voor afvoer door het koolstoffilter te verwijderen dat in de afzuigkap is geplaatst.

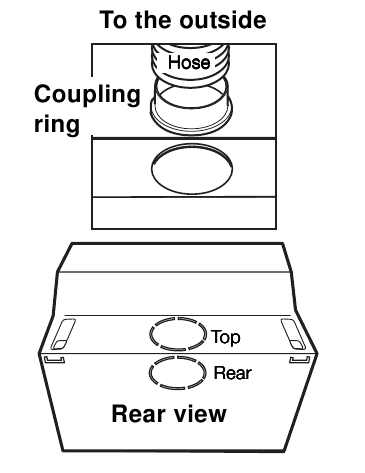

Afvoermodus

• In deze modus worden dampen naar buiten afgevoerd via een slang die is aangesloten op de verbindingsring.
  Opmerking: De verbindingsring kan naar behoefte aan de boven- of achterkant van de uitlaat worden geplaatst.
• Om de beste prestaties te verkrijgen, moet de slang een diameter hebben die gelijk is aan het uitlaatgat.

Recirculatiemodus

• De lucht wordt gefilterd door een koolstoffilter en teruggevoerd naar de keuken.

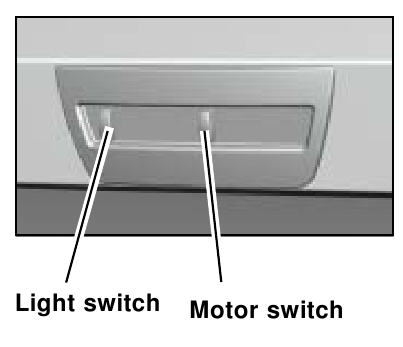

Bedieningspaneel

• De beste resultaten worden verkregen door een lage snelheid te gebruiken voor normale omstandigheden en een hoge snelheid wanneer geuren meer geconcentreerd zijn.
  Zet de afzuigkap een paar minuten aan voordat u begint met koken. De afzuigkap moet na het koken ongeveer 15 minuten aan blijven staan of totdat alle geuren zijn verdwenen. De bedieningsschakelaars bevinden zich op het voorpaneel van het apparaat:
  • de lichtschakelaar schakelt de lamp van de afzuigkap in en uit
  • de motorschakelaar schakelt de motor in en uit, waardoor u een van de drie verschillende snelheden kunt selecteren.

De afzuigkap is ook uitgerust met een microschakelaar die zich onder de onderste loper van het scherm aan de rechterkant bevindt.
Met deze microschakelaar kan het apparaat automatisch worden in- en uitgeschakeld door het uittrekpaneel te openen en te sluiten, maar alleen als de ventilatorsnelheid al is ingesteld en de lichtschakelaar op "I" staat.

Onderhoud en verzorging

Let op! Voordat u onderhoudswerkzaamheden uitvoert, moet u de afzuigkap loskoppelen van de elektrische voeding door de stekker uit het stopcontact te halen en de stekkerzekering te verwijderen. Of als het apparaat via een stekker en stopcontact is aangesloten, moet de stekker uit het stopcontact worden verwijderd.

• Het doel van de vetfilters is om vetdeeltjes te absorberen die tijdens het koken ontstaan en moet altijd worden gebruikt, zowel bij de externe afzuiging als bij de interne recirculatiefunctie.
• Het synthetische filter is erg dun (ongeveer 1 mm) en bevindt zich aan de binnenkant van de bijbehorende steungrill. Het filter moet eenmaal per maand worden vervangen.
  De grill moet worden schoongemaakt met lauw water en niet-schurend reinigingsmiddel wanneer u het filter vervangt. Het vetfilter kan worden besteld bij uw plaatselijke Service Force Centre.

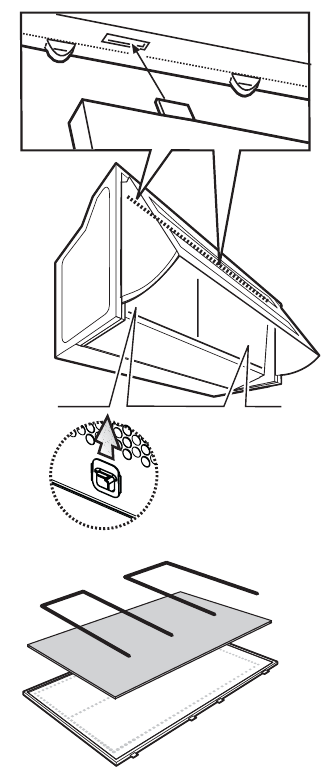

• De grill openen: Beweeg de handgrepen omhoog en trek vervolgens de grill/filter naar buiten.
• Het synthetische filter verwijderen: Verwijder de stoppers om het filter eruit te halen.
• De grill terugplaatsen: plaats deze bovenaan de juiste steunen en bevestig deze in het onderste gedeelte met de handgrepen.
• Reinig de binnenbehuizing alleen met een handwarme oplossing (gebruik nooit bijtende reinigingsmiddelen, schurende poeders of borstels).

Koolstoffilter

• Het koolstoffilter mag alleen worden gebruikt als u de afzuigkap in de recirculatiemodus wilt gebruiken.
• Het koolstoffilter kan niet worden gewassen of geregenereerd.
  Het koolstoffilter moet elke 4 maanden worden vervangen bij normaal gebruik. Vervangende filters zijn verkrijgbaar bij uw plaatselijke Service Force Centre.

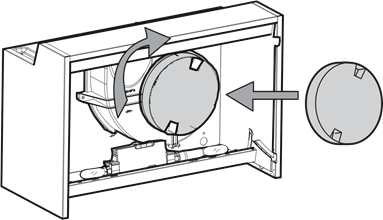

Plaatsen
Verwijder de grill of het metalen vetfilter.
Plaats het koolstoffilter zo dat het de grill bedekt die de afzuigmotor beschermt, zodat de sleuven op het filter overeenkomen met de pinnen aan de zijkanten van de motorbeschermingsgrill. Draai het filter met de klok mee om het filter in de juiste positie te vergrendelen.
Plaats de grill of het metalen vetfilter terug.

• Om te verwijderen, gaat u in omgekeerde volgorde te werk.

• Vermeld altijd de modelcode en het serienummer van de afzuigkap bij het bestellen van vervangende filters. Deze informatie staat op het typeplaatje aan de binnenkant van het apparaat.
• Het koolstoffilter kan worden besteld bij uw plaatselijke Service Force Centre.

• Het niet opvolgen van de instructies voor het reinigen van het apparaat en het vervangen van de filters kan brandgevaar veroorzaken. U wordt daarom ten zeerste aangeraden deze instructies te volgen.
• De fabrikant wijst alle verantwoordelijkheid af voor schade aan de motor of brandschade als gevolg van onjuist onderhoud of het niet opvolgen van de bovenstaande veiligheidsaanbevelingen.

De gloeilamp(en) vervangen

• Koppel de afzuigkap los van het elektriciteitsnet.
• Voordat u de gloeilampen aanraakt, moet u ervoor zorgen dat ze zijn afgekoeld.
• Verwijder de grill of het metalen vetfilter.
• Vervang de beschadigde lamp.
  Gebruik alleen E14 3W max LED-lampen. Raadpleeg voor meer informatie de bijgevoegde folder "ILCOS D" (alfanumerieke positie "1d").
• Plaats de grill of het metalen vetfilter terug.

• Als het licht niet aangaat, controleer dan of de lamp correct is geplaatst voordat u contact opneemt met uw plaatselijke Service Force Centre.

De afzuigkap reinigen

• Reinig de buitenkant van de afzuigkap met een vochtige doek en een oplossing van water en een mild afwasmiddel.
• Gebruik nooit corrosieve, schurende of ontvlambare reinigingsmiddelen of producten die bleekmiddel bevatten.
• Steek nooit puntige voorwerpen in het beschermrooster van de motor.
• Reinig het schakelpaneel en de filtergrill alleen met een vochtige doek en een mild afwasmiddel.
• Reinig alle plastic onderdelen met een zachte doek gedrenkt in warm water en neutrale zeep.
• Het is uiterst belangrijk om het apparaat te reinigen en de filters met de aanbevolen tussenpozen te vervangen. Als u dit niet doet, kunnen er vetophopingen ontstaan die brandgevaar kunnen opleveren.

Speciale accessoires

Koolstoffilter type 29

Er werkt iets niet

Als uw apparaat niet goed werkt, voer dan de volgende controles uit.

Als het probleem na al deze controles aanhoudt, neem dan contact op met uw plaatselijke Service Centre en vermeld het model- en serienummer.
Houd er rekening mee dat het noodzakelijk is om een aankoopbewijs te overleggen voor eventuele servicebeurten onder garantie.
Klanten met garantie moeten ervoor zorgen dat de bovenstaande controles zijn uitgevoerd, aangezien de monteur kosten in rekening brengt als de storing geen mechanisch of elektrisch defect is.

Installatie

Meegeleverde montageaccessoires

Elektrische aansluiting
Veiligheidswaarschuwingen voor de elektricien De netvoeding moet overeenkomen met de waarde die op de plaat staat die zich in de kap bevindt. Als de kap van een stekker is voorzien, sluit u de kap aan op een stopcontact dat voldoet aan de geldende voorschriften en zich in een toegankelijk gebied bevindt. Als de kap niet van een stekker is voorzien (directe netaansluiting) of als de stekker zich niet in een toegankelijk gebied bevindt, past u een bipolaire schakelaar toe in overeenstemming met de normen die de volledige ontkoppeling van het elektriciteitsnet garanderen onder omstandigheden die betrekking hebben op overstroomcategorie III, in overeenstemming met de installatie-instructies.

Voordat u het kapcircuit opnieuw op het elektriciteitsnet aansluit en de efficiënte werking controleert, moet u altijd controleren of de hoofdkabel correct is gemonteerd.

Zorg ervoor dat de afzuigkap is losgekoppeld van de stroomvoorziening voordat u met de installatie begint.

Voordat u met de installatie begint

• Verwijder en bewaar het afzuigrooster of het metalen vetfilter. Opmerking: dit moet worden geplaatst nadat de installatie is voltooid.
• Verwijder en bewaar de houtskoolfilter(s) (zie ook de betreffende alinea). Opmerking: deze moet(en) alleen worden gemonteerd als u de kap in de recirculatiestand wilt gebruiken.
• Controleer bovendien of er een elektrische aansluiting op het elektriciteitsnet beschikbaar is in de buurt van de installatieruimte van de kap (en ook in alle toegankelijke ruimtes met de kap gemonteerd), en of het mogelijk is om een rookgasafvoerapparaat naar buiten aan te sluiten.
  (Alleen afzuigmodus).

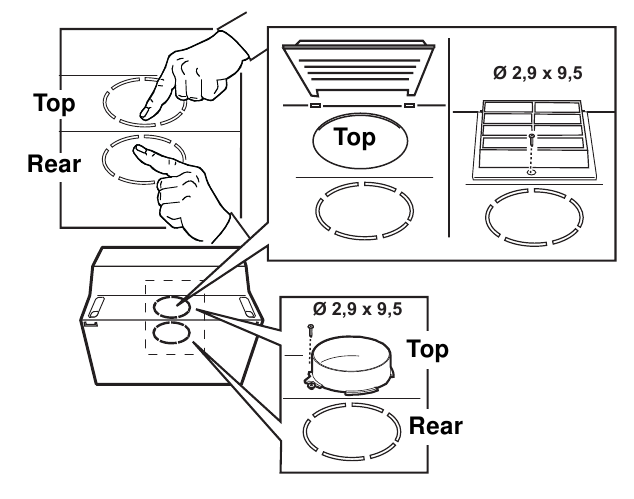

• Kies het te gebruiken afvoergat: Alleen recirculatiestand: gebruik ALLEEN het bovenste afvoergat.
  Zodra de installatie is voltooid, controleert u of dit niet wordt belemmerd en of er voldoende ruimte is zodat de gezuiverde dampen en stoom gemakkelijk terug in de keuken kunnen komen. Druk beslist om het vooraf gebroken deel (boven of achter) weg te nemen dat het afvoergat afsluit en verwijder het.
  Installeer de verbindingsring op de open afvoer (bajonetaansluiting - (alleen afzuigmodus) of de deflector. (alleen recirculatiestand).
• Controleer of de zijwandkasten waartussen de kap moet worden geïnstalleerd zwaar genoeg zijn om de kap te installeren.

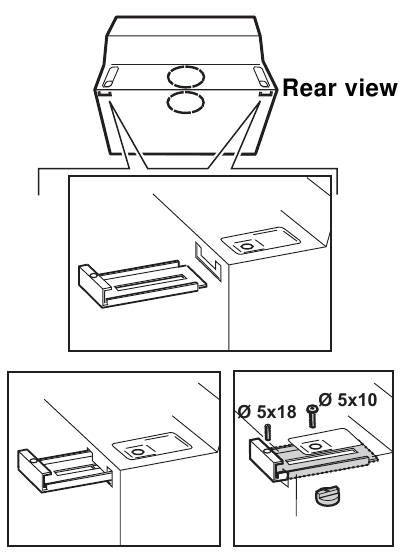

  Monteer anders de beugels om als extra steunen te gebruiken:

  1. Plaats elke beugel van achteren in de kap door de tegenoverliggende sleuven.
  2. Zet de beugels vast met de schroeven en bussen met schroefdraad. Schroef de stelschroeven halverwege in. Ze zullen dienen om de positie van de kap te verstellen op het moment van de installatie.
     Opmerking: de positie van de beugels kan tijdens de installatie worden aangepast door de schroeven die ze aan de kap bevestigen, passend los te draaien en weer vast te draaien.

Een meubeldeur aan het scherm bevestigen

• Verwijder het afzuigrooster of het metalen vetfilter.

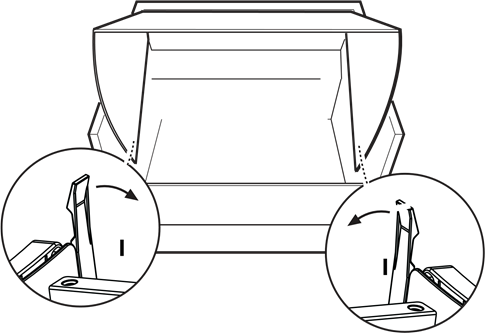

• Verwijder het scherm (door de vergrendeling I los te maken).

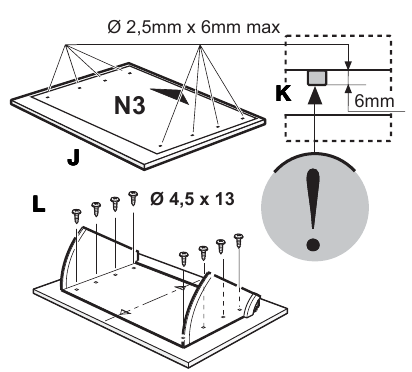

• Breng het boorgatendiagram N3 aan op de achterkant van de meubeldeur (J - de pijl op het diagram moet naar de bovenrand van de meubeldeur wijzen), voer blinde gaten uit zoals aangegeven (K).
• Plaats het scherm over de meubeldeur en bevestig het met 8 schroeven (L).

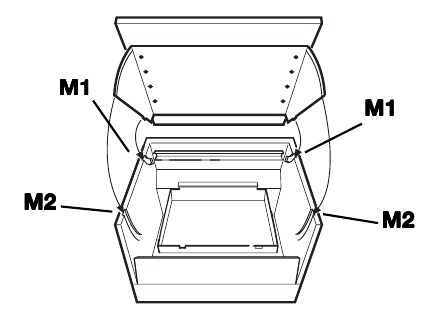

• Plaats de kap terug op de afzuigkap, eerst in de bovenste rail (Afb. 12-M1) en vervolgens in de onderste rail (Afb. 12-M2).


De kap bevestigen

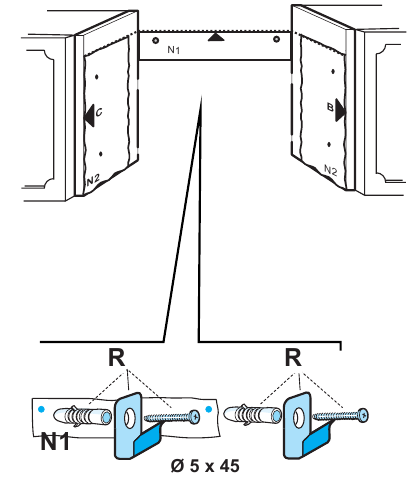

• Gebruik sjabloon N2. Plaats het sjabloon op de voorkant van de wandkast (rechter wandkast, B-zijde) - (linker wandkast, C-zijde) ZONDER REKENING TE HOUDEN MET DE DIKTE VAN DE VOORKANT VAN DE WANDKASTDEUREN en maak de gaten zoals aangegeven.

• Alleen als de zijwandkasten niet zwaar genoeg zijn:

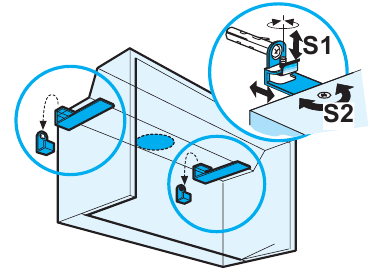

  1. Bevestig de kap indien nodig aan de muur door sjabloon N1 op de muur te plaatsen, zodat de bovenrand samenvalt met de bovenrand van sjabloon N2.
  2. Maak de gaten zoals aangegeven. Bevestig 2 haken R aan de muur met schroeven en pluggen.
  3. Hang de kap aan de haken en pas de positie van de kap aan met stelschroeven S1 en pas de positie van de haakbeugels aan met schroeven S2.

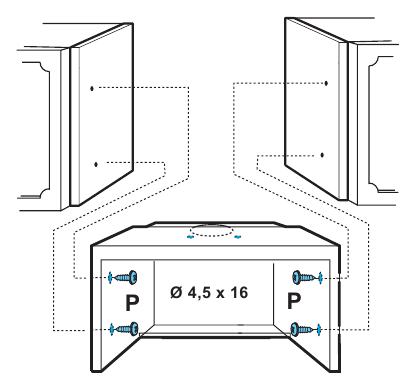

• Bevestig de kap aan de zijwandkasten met 4 schroeven P.

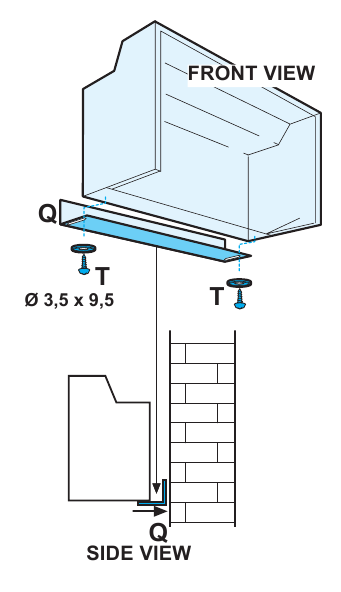

• Monteer de onderste hoek Q (*) aan de kap met twee schroeven en plastic ringen T. Ze dienen om eventuele openingen tussen de achterkant van de kap en de muur te bedekken.

• Plaats de houtskoolfilter(s) (alleen recirculatiestand).
• Plaats het rooster of de metalen vetfilters.

Veiligheidswaarschuwingen

Lees, voordat u verdergaat met de installatie, de aanbevelingen en suggesties in de gebruikershandleiding. Voor dit product is het gebruik van de achteringang VERBODEN voor de landen binnen de Europese Gemeenschap, de EVA-landen, Turkije en alle landen die onder de richtlijnen EU 65/2014 en EU 66/2014 vallen.

• Wanneer de afzuigkap als afzuigunit wordt gebruikt, moet deze worden voorzien van een slang met bij voorkeur dezelfde diameter als het uitlaatgat.
  Let op: De slang wordt niet meegeleverd en moet apart worden aangeschaft.
• De minimumafstand tussen het steunoppervlak voor de kookgerei op de kookplaat en het laagste deel van de afzuigkap mag niet minder dan 60 cm zijn van elektrische fornuizen en 70 cm van gas- of gemengde fornuizen.
  Als de installatie-instructies voor de gaskookplaat een grotere afstand specificeren, moet deze worden aangehouden.
• Voordat u reinigings- of onderhoudswerkzaamheden uitvoert, moet u de afzuigkap loskoppelen van het elektriciteitsnet door de stekker te verwijderen of de hoofdschakelaar van het huis los te koppelen.
• Het apparaat is niet bedoeld voor gebruik door kinderen of personen met verminderde fysieke, zintuiglijke of mentale vermogens, of een gebrek aan ervaring of knowhow, tenzij ze onder toezicht staan of zijn opgeleid in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten in de gaten worden gehouden om ervoor te zorgen dat ze niet met het apparaat spelen.
• Gebruik de afzuigkap nooit zonder een effectief gemonteerd rooster.!
• De afzuigkap mag NOOIT worden gebruikt als steunoppervlak, tenzij dit specifiek is aangegeven.
• De ruimte moet voldoende geventileerd zijn wanneer de keukenafzuigkap samen met andere gasverbrandingsapparaten of andere brandstoffen wordt gebruikt.
• De aangezogen lucht mag niet worden afgevoerd naar een kanaal dat wordt gebruikt voor de afvoer van rookgassen die worden gegenereerd door apparaten die gassen of andere brandstoffen verbranden.
• Het flamberen van voedsel onder de afzuigkap zelf is ten strengste verboden.
• Het gebruik van open vuur is schadelijk voor de filters en kan brandgevaar veroorzaken en moet daarom onder alle omstandigheden worden vermeden.
• Frituren moet met zorg gebeuren om ervoor te zorgen dat de olie niet oververhit raakt en in brand vliegt.
• Wat betreft de technische en veiligheidsmaatregelen die moeten worden genomen voor de afvoer van rookgassen, is het belangrijk om de betrekkingen van de bevoegde autoriteiten nauwlettend te volgen.
• De afzuigkap moet regelmatig van binnen en van buiten worden gereinigd (MINSTENS ÉÉN KEER PER MAAND, in ieder geval is het noodzakelijk om te handelen in overeenstemming met de onderhoudsinstructies in deze handleiding).
• Het niet opvolgen van de instructies met betrekking tot het reinigen van de afzuigkap en het filter leidt tot brandgevaar.
• Gebruik of laat de afzuigkap niet achter zonder dat de lamp correct is gemonteerd vanwege het mogelijke risico op elektrische schokken.
• Wij wijzen elke verantwoordelijkheid af voor problemen, schade of branden die aan het apparaat worden veroorzaakt als gevolg van het niet naleven van de instructies in deze handleiding.
