Simagic Alpha Base - Handleiding wielbasis

Productprofiel

Inleiding

• Speciale oppervlaktebehandeling van de body casing resulteert in een slankere en meer premium uitstraling.
• De helderzwarte carrosseriekleur geeft de carrosserie een robuuster en automobiel componentengevoel.
• De hele body is een geïntegreerd ontwerp en de adaptieve besturingssoftware vervangt de multi-line socket.
• Uniek laserlogo aan de bovenkant.

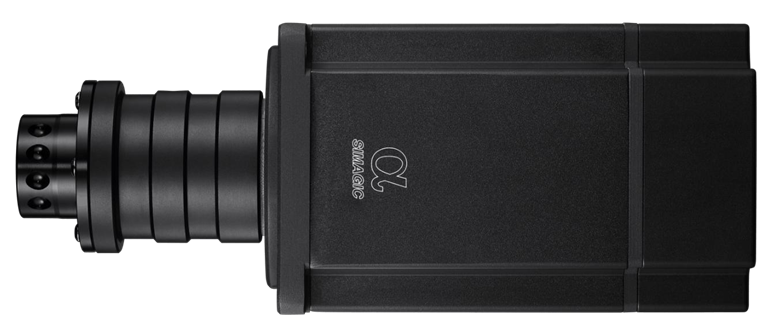

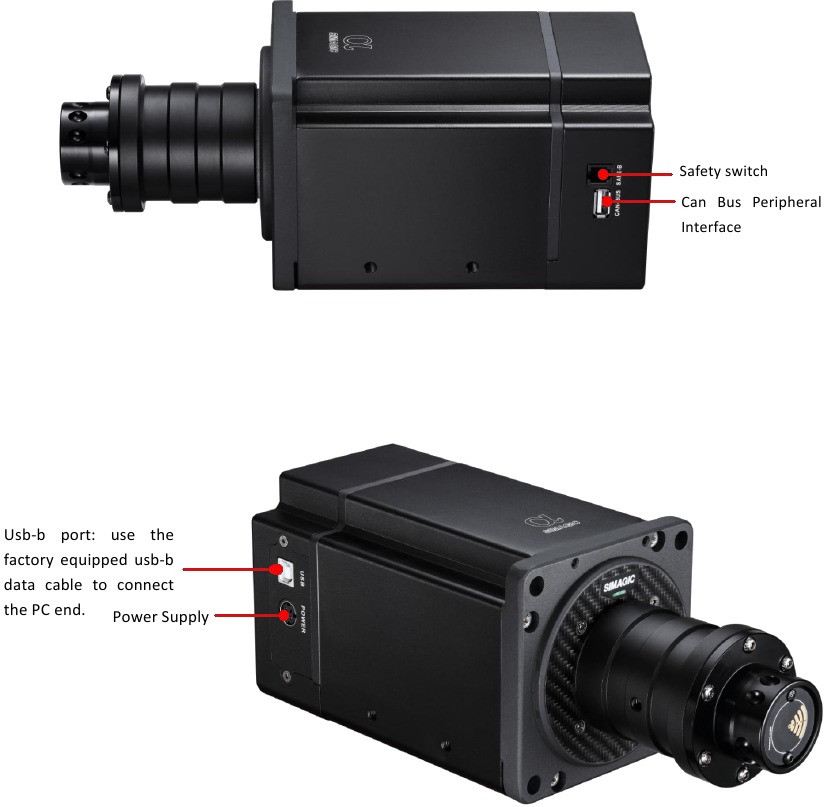

Introductie basisstation

Het Alpha basisstation is gemaakt van een geïntegreerd ontwerp, met een strakke body en minder poorten.

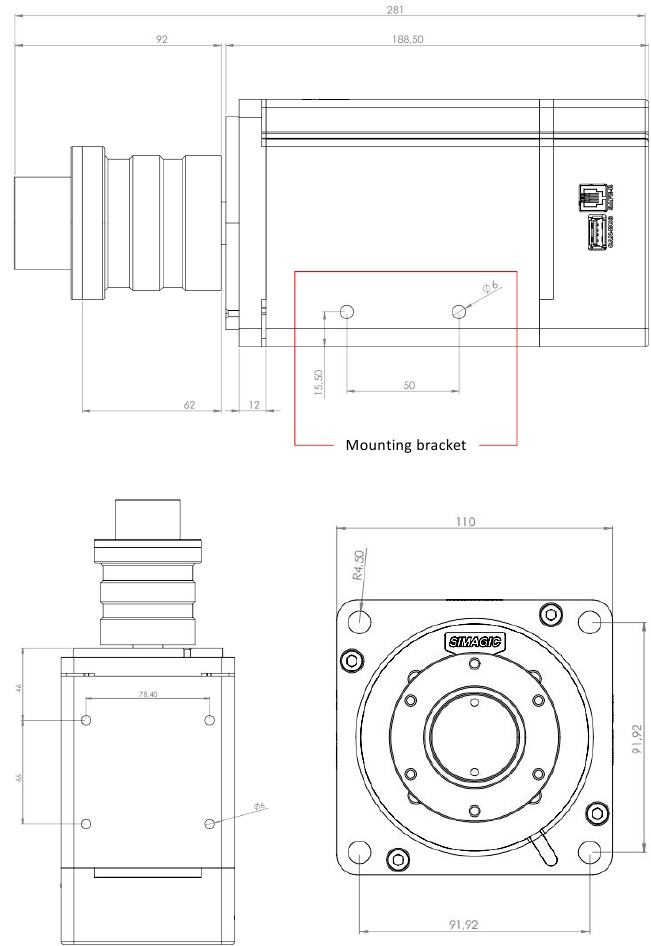

Gegevens van de romp

Technische hoogtepunten

Nieuw ontwerp servomotor, voor een soepelere en zachtere respons; kleinere body, maximaal continu koppel van 15nm.

De drie CPU's implementeren respectievelijk motorregeling, game-effectpresentatie en USB real-time communicatie. Geef het hele systeem real-time, snelle en volledige presentatie van elk detail van de force feedback.

De ingebouwde encoder heeft een resolutie van 262144 PPR, waardoor meer gedetailleerde game feedback mogelijk is.

Het ingebouwde draadloze voedings- en draadloze communicatiesysteem worden voortgezet om de omslachtige en inefficiënte fysieke verbinding te verwijderen.

Uitgerust met zelf ontwikkelde besturingssoftware, heeft Race Manager uitgebreide, maar eenvoudige en gebruiksvriendelijke functies waarmee gegevens kunnen worden aangepast aan verschillende persoonlijke behoeften.

In het driftspel, de unieke driftmodus-aanpassing: de grootte van de force feedback en de terugkeersnelheid kunnen afzonderlijk worden ingesteld, waardoor de sterkte en de terugkeersnelheid perfect in evenwicht zijn, wat een nieuwe real car drift-ervaring kan opleveren.

Uitgerust met een aangepaste simagic quick release, past hij zich aan het stuur aan zonder opening.

Ondersteunt een verscheidenheid aan randapparatuur, waardoor het simulatieproces realistischer wordt.

In het driftspel, de unieke driftmodus-aanpassing: de grootte van de force feedback en de terugkeersnelheid kunnen afzonderlijk worden ingesteld, waardoor de sterkte en de terugkeersnelheid perfect in evenwicht zijn, wat een nieuwe real car drift-ervaring kan opleveren. zonder opening.

Ondersteunt een verscheidenheid aan randapparatuur, waardoor het simulatieproces realistischer wordt.

Verpakkingsbeschrijving

Dit gedeelte introduceert de verpakkingsinhoud van Alpha. Alpha is ontworpen en vervaardigd met een geïntegreerd ontwerp en een handige bediening

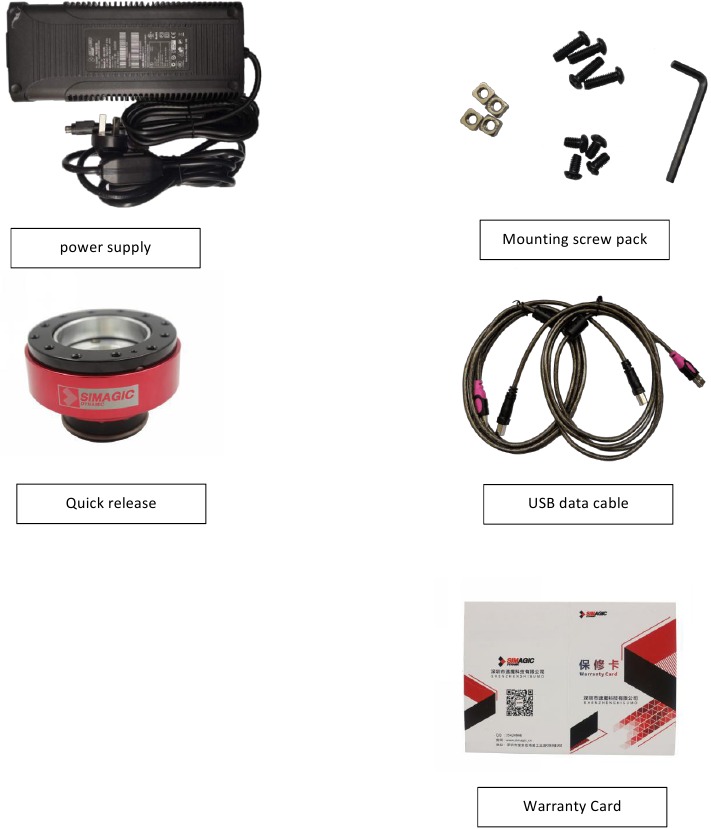

Verpakkingsinhoud

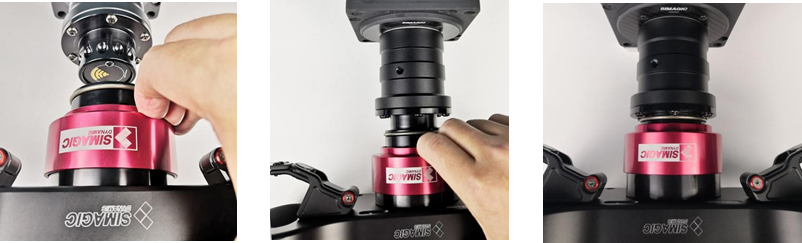

Uitleg van de bediening

De aangepaste simagic quick release heeft het ontwerp van zes bovenste kogels met hoge precisie en vier onderste kogels, en de toegangsbasis moet de positie van het kogelgat uitlijnen. Het kan zonder gereedschap worden gedemonteerd.

De quick release logo shell is het eerste slot. Houd het rode deel van de shell vast wanneer u deze verwijdert.
Trek de quick release eruit om deze te verwijderen.
Om hem terug te plaatsen, duwt u de QR gewoon terug op de as en draait u de as totdat deze vastklikt en vergrendelt, zodat de kogellagers volledig in de asring van de basis zitten.

Adapter stuurwiel

Dit gedeelte introduceert een M10-compatibel stuurwiel, twee simagic GT1's, één gt4-stuurwiel

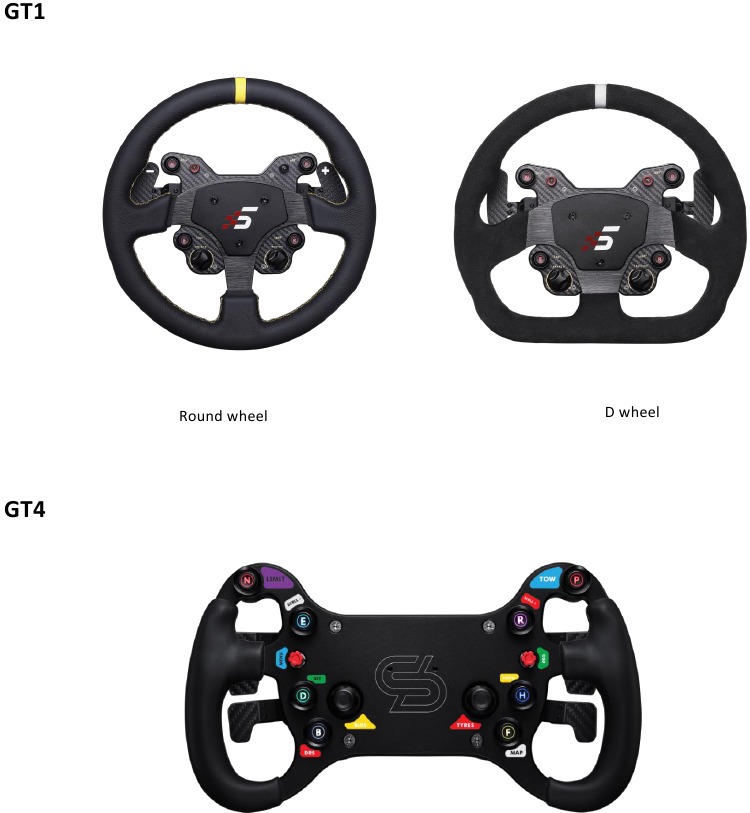

SIMAGIC-stuurwiel

* Dit gedeelte is niet beperkt tot simagic single host. Meer simagic-producten zijn te vinden op de officiële simagic-website of het openbare platform en andere officiële informatiekanalen.

Race Manager

In deze sectie wordt de besturingssoftware van de simagic direct drive simulator geïntroduceerd. Race manager is het controlecentrum

• Race manager is een hostbesturingsprogramma dat onafhankelijk door simagic is ontworpen op basis van het mechanische effect van de direct drive simulatorhost en de bron van gamefeedback. De interface is eenvoudig en gemakkelijk te bedienen, wat omslachtige parameterinstellingen en gecompliceerde parameterrelaties vereenvoudigt en gebruikers een meer directe productervaring biedt.
• SIMAGIC ondersteunt zes soorten gamekracht, en het is mogelijk dat de game niet alle soorten gebruikt. Aan het begin van het spel wordt het gekozen type rood. Gebruikers kunnen het type gamekracht aanpassen. De standaardwaarde van gamekracht is 100, wat de oorspronkelijke output van de game is. Gebruikers kunnen een goede grip krijgen door de mechanische instellingscoëfficiënt aan te passen.
• Race manager ondersteunt het opslaan van parameters. Gebruikers kunnen parameters opslaan nadat ze zijn aangepast aan de beste ervaringsparameters voor verschillende games en scènes.
• Methode voor het wijzigen van parameters: de parameters in het parameterinstellingsgedeelte kunnen rechtstreeks worden gewijzigd door aan de schuifregelaar te trekken en door toetsenbordinvoer (druk op enter om van kracht te worden.

Downloaden en installeren

Gebruikers verkrijgen simagic-besturingssoftware "race manager" als volgt:

1. Officiële website van simagic Technology: www.simagic.com gebruikers kunnen naar de homepage van de officiële website gaan om naar de sectie "service en ondersteuning" te navigeren en het simagic professionele stuurprogramma-software-installatiepakket "race manager" te downloaden volgens de instructies.
2. Via de door Simagic aangewezen verkooppunten en kanalen. Neem contact op met de officiële after-sales klantenservice van Simagic of de distributeur in verschillende regio's om de gewenste "service en ondersteuning" te verkrijgen, zoals documenten, officieel platform voor het vrijgeven van informatie, enz.


Installatiestappen

1. Pak het "race manager"-stuurprogrammapakket uit naar het aangepaste pad: (Opmerking: het wordt aanbevolen dat alle softwarepaden geen Chinese tekens bevatten)

2. Download de racemanager-map:

3. Na het openen van de racemanager-software, parameters instellen:

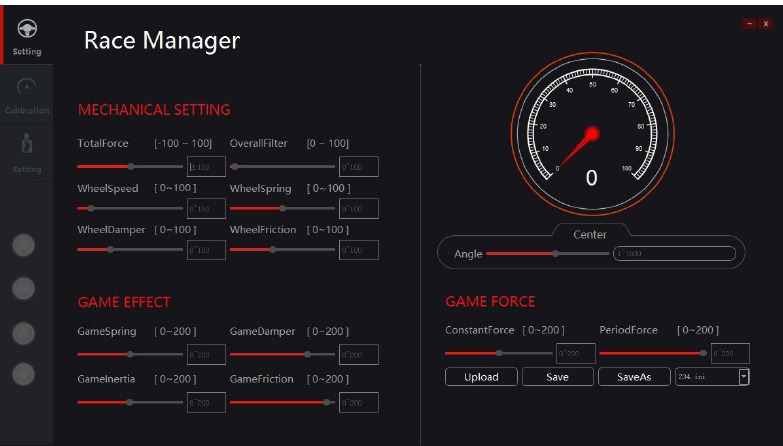

Introductie van de interface

Mechanische instellingsinterface, specifieke pagina voor het aanpassen van parameters, waar gebruikers parameters van verschillende scènes kunnen instellen en opslaan

Mechanische kracht: om de bediening van het spel te verrijken, wat werkt terwijl het spel wel of niet wordt gespeeld.

TotalForce
Om het outputbereik van de Force-engine aan te passen. De positieve of negatieve tekens vertegenwoordigen de richting van de Force.

OverallFilter
Om de soepelheid van de output van de force-engine aan te passen. Hoe hoger de waarde, hoe soepeler de output, hoe lager de resonantiefrequentie en hoe minder details.

WheelSpeed
Om de maximale snelheid van het wiel aan te passen. De waarde op het scherm geeft de maximale snelheid aan. Het SIMAGIC-algoritme grijpt niet in als de snelheid onder deze waarde ligt; anders zal het algoritme de snelheid beperken tot de ingestelde waarde.

WheelSpring
Om de centrale veer van het wiel aan te passen. Hoe groter de offset van het midden, hoe groter de veer.

WheelDamper
Om de mechanische demper van het wiel aan te passen. De demperkracht belemmert de wielrotatie. Demperkracht = wielsnelheid * mechanische dempercoëfficiënt.

WheeFriction
Om de mechanische wrijving van het wiel aan te passen. De richting van de wrijving is tegengesteld aan die van de wielrotatie. De wrijvingswaarde kan worden aangepast met behulp van de wrijvingscoëfficiënt.

ConstantForce
Vertegenwoordigt stuurvermogen in de meeste games.

PeriodForce
In de meeste games vertegenwoordigt het de intensiteit van de gameweg, botsingen en andere details.

WIELCENTRUMKALIBRATIE
Draai het wiel handmatig naar het midden en druk vervolgens op de knop CENTER

Twee manieren om de parameter in de instelling te wijzigen:

1. Trek aan de schuifregelaar om de parameter te wijzigen
2. Voer de parameter in via toetsenborden en druk vervolgens op "enter" om te functioneren

Parameters uploaden van base naar RaceManager. Normaal gesproken uploadt RaceManager parameters automatisch wanneer het wordt geopend of base is verbonden.

Om parameters op te slaan in het interne geheugen van de base en deze parameters te onthouden, zelfs als de stroom is uitgeschakeld.

Om parameters op te slaan in een "ini"-bestand, kan de gebruiker verschillende instellingen opslaan voor verschillende games. En deze instellingen kunnen worden geladen via het vervolgkeuzemenu naast "opslaan als".

Opmerking:

• De tekeningen zijn uit de base gesneden en andere apparatuur is niet aangesloten. De gebruiker moet de apparatuur installeren voordat deze wordt ingesteld.
• Alle parameters in het diagram worden gebruikt als weergave in plaats van officieel aanbevolen parameters. Het handgevoel van de parameterinstelling varieert afhankelijk van de persoon en de apparatuur. Nadat de eerste instelling bekend is, kan deze zelf worden gedebugd.

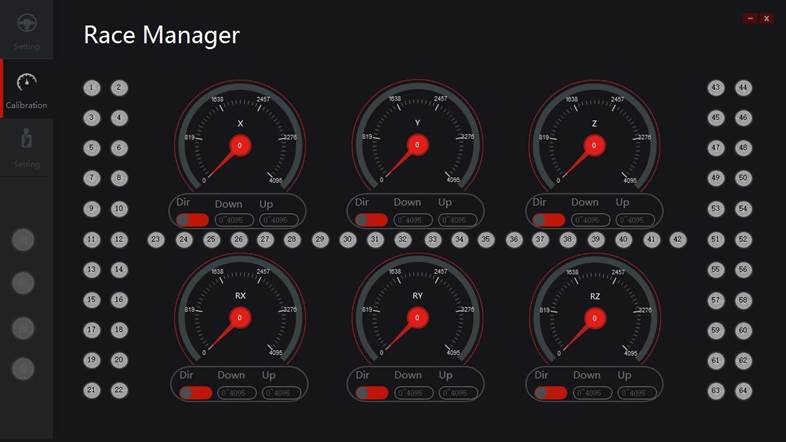

De tweede pagina van RaceManager is Kalibratie.

Alle randapparatuur van simagic wordt via een CAN-bus aan de base gekoppeld. Hier worden alle 6 assen en 64 knoppen weergegeven. Dat is voldoende voor de meeste games.

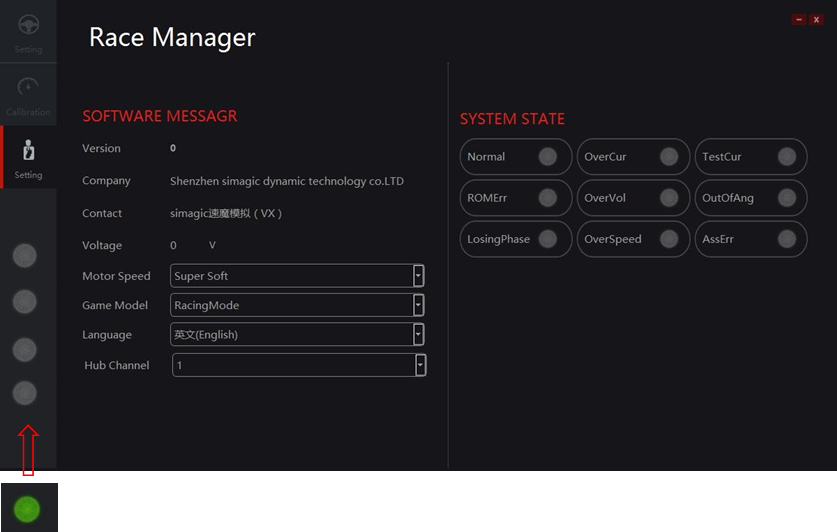

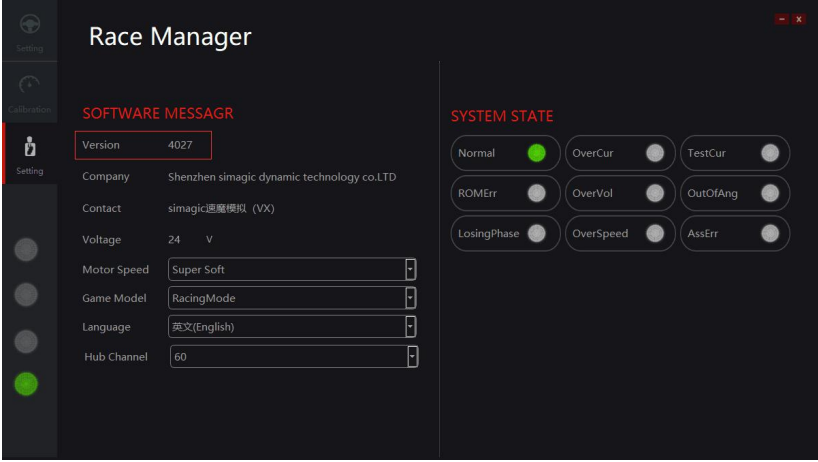

Motorinstellingsinterface, die de basisinformatie en de systeemstatus van de race manager kan bekijken.

Motorsnelheid:
SIMAGIC heeft 5 schalen voor de motorsnelheid om een ander gevoel van de motor in te stellen. Je kunt zien dat het de ophangingshardheid van de auto vertegenwoordigt.

Gamemodel:
Gereserveerd

Taal:
Om de taal van Race Manager in te stellen.

SYSTEEMSTATUS:
Om de status van de base weer te geven. Fouten worden hier weergegeven. Normaal gesproken kunnen fouten worden gewist door de base opnieuw op te starten.

BASE OK - Deze led geeft de verbinding met de base aan

• Als er tijdens het laden van het systeem drie staten zijn van systeemoverstroom, systeemoverspanning en hoek over de limiet, raadpleeg dan de reset-gatbewerking.
• Er zijn vier verschillende motorstatusvlaggen linksonder. U kunt hier de verbindingsstatus van de motor controleren om de motor aan te passen.

Firmware-update

In deze sectie worden de updatestappen van de hub beschreven. U kunt upgraden nadat simagic de nieuwe versie heeft uitgebracht, maar het product zal altijd de nieuwste versie zijn wanneer het u bereikt,

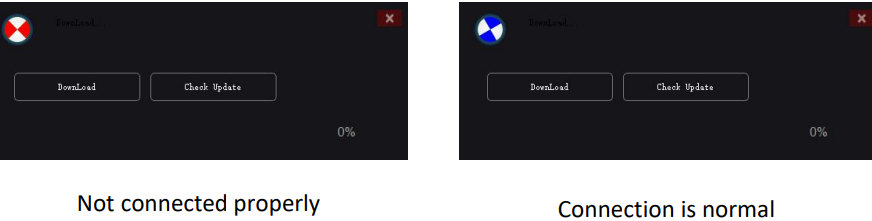

Host upgraden, houd de computer aangesloten.

1. Ga naar Race Manager om de versiestatus te controleren.
   De simagic-producten zijn altijd de nieuwste versie wanneer u ze ontvangt. Als er nieuwe versies worden uitgebracht, volg dan de officiële kanalen.

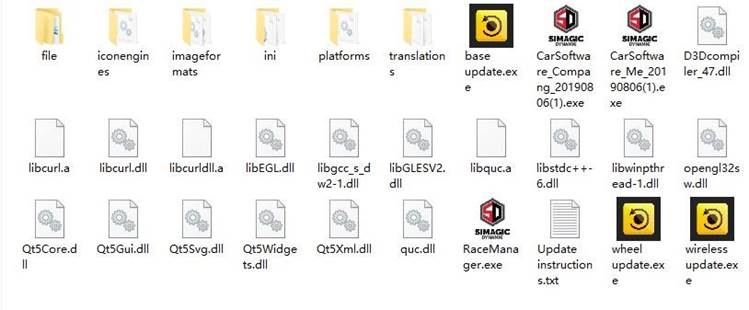

2. Ga naar de Race Manager-map,
   Open het base-upgradeprogramma en bereid u voor op de upgrade

3. Volg de aanwijzingen

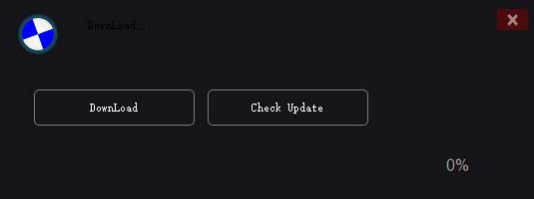

   1. Klik op "Check Update" (Controleer update)

   2. Na controle kan de versie worden geüpgraded

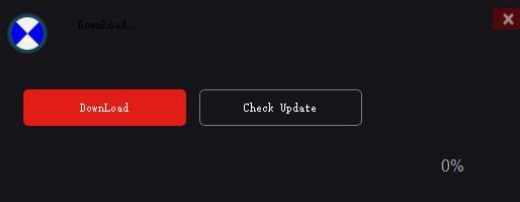

      Klik op "DownLoad" (Downloaden)

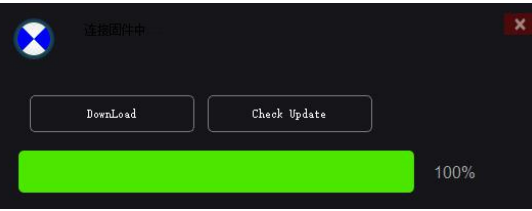

   3. Wanneer de voortgangsbalk 100% Upgrading (Upgraden) weergeeft


Aanvullende uitleg

• Installeer de apparatuur voor proefgebruik veilig op het stevige platform en bevestig de hoofdwielbasis met de adapterschroef op een geschikte platformbeugel of raceapparatuur. Het is verboden om andere soorten bevestigingen te gebruiken.
• Voor elk gebruik moet de installatie van de basis en de stevigheid na het starten van de machine worden gecontroleerd.
• Dit product heeft een grote feedbackkracht en bevat kleine onderdelen. Kinderen mogen dit apparaat niet alleen gebruiken.
• Schakel bij beëindiging van het gebruik de knop en de stroomapparatuur uit om ongelukken te voorkomen.
• Mensen die uw apparaat voor het eerst gebruiken of ervaren, moeten worden geïnstrueerd door de eigenaar van het apparaat.
• Losse kleding zoals haar, kabels, zomen of andere verwikkelingen moeten uit de buurt van de simulator worden gehouden.
• Simagic DDW kan direct uit de doos worden gebruikt. We updaten altijd de nieuwste firmware in de fabriek. Let voor programma-upgrades en andere problemen op de officiële website van speedmagic technology en het officiële openbare platform "simagic speedmagic simulation".
• Gebruikers kunnen dit product gebruiken om racegame-activiteiten te simuleren en moeten de auto minstens 1 uur na het einde van het spel besturen.
• Deze handleiding wordt alleen gebruikt als een algemene handleiding voor een enkel product (inclusief verschillende stijlen onder een enkel product), en de producten die in deze handleiding worden gedemonstreerd, worden alleen gebruikt als productinstructies in plaats van verkoopinstructies. De specifieke stijl van producten is onderworpen aan de aankoop van gebruikers.
• Let op: relevante documenten zijn game-aanpassingsdocumenten die door simagic zijn ontwikkeld op basis van simagic-ondersteunende apparatuur. Om de legitieme rechten en belangen van gebruikers te beschermen, wordt gebruikers verzocht alle bestanden te downloaden in het door simagic aangewezen kanaal.

Veiligheidsadvies

Deze sectie introduceert de veiligheidsadviezen voor het stuur van de direct drive simulator in gebruik, wat erg belangrijk is.

Correct gebruik

• Alpha power on instructions: Controleer altijd of de stroomconnector is uitgeschakeld voordat u de wielbasis aansluit of loskoppelt. Het is verboden om de stroomconnector aan de basiszijde aan te sluiten en los te koppelen terwijl de stroom is ingeschakeld.
• Apparatuur en voeding mogen niet worden blootgesteld aan regen of andere vloeistoffen of een vochtige omgeving om kortsluiting en lekkage te voorkomen, wat schade en defecten aan apparatuur en brand kan veroorzaken.
• De geschikte bedrijfstemperatuur is 15 ℃ - 35 ℃.
• Het wordt aanbevolen dat de speltijd van power feedback 1 uur is, en overmatig gebruik kan leiden tot gezondheidsrisico's; we raden aan om elke 20 minuten 5 minuten pauze te nemen en de maximale rijtijd per persoon per dag is 2 uur.
• Hoewel het product de force feedback-gegevens kan aanpassen, moeten de kinderen jonger dan 13 jaar onder toezicht staan van hun ouders om de force feedback-parameters van het kindermodel aan te passen en het apparaat onder hun toezicht te gebruiken.
• Wanneer gebruikers het voor het eerst gebruiken, pas dan de force feedback van klein naar geschikte sterkte aan.
• Als de feedbackkrachtaanpassing in het spel te groot is om te beheersen, stop dan onmiddellijk het spel en pas de feedbackkrachtparameters op tijd aan.
• Dit product bevat kleine onderdelen en de magnetische lichtgevoelige schakelpaddle maakt gebruik van een sterke magnetische magneet, die niet geschikt is voor kinderen jonger dan 13 jaar om alleen te bedienen.
• De hub bevat circuits en andere onderdelen die niet door de gebruiker kunnen worden gerepareerd. Het is de gebruiker verboden de apparatuurbehuizing te openen om grotere schade aan de apparatuur te voorkomen.
• Het is de gebruiker verboden om de hub zonder toestemming of professionele begeleiding te openen, wat onherstelbare schade aan de apparatuur kan veroorzaken en de gebruiker ontvangt geen simagic's garantiebeleidsservice.

Elektriciteitsveiligheid

• Het stuur moet op de simagic-hoofdmotor worden geïnstalleerd om een juiste passende voeding te garanderen.
• De in de fabriek gemonteerde USB-kabel moet worden gebruikt bij het upgraden van het stuur.
• Om de relevante veiligheid te garanderen, kunnen onderdeelvervangingen alleen worden verzonden of gerepareerd door een officieel geautoriseerd onderhoudscentrum.
• Als het lange tijd niet wordt gebruikt, trek dan het stuur eruit en koppel het los van de hoofdmotor.
• In geval van een afwijking, stop dan onmiddellijk met het gebruik en vraag simagic officieel of een relevant geautoriseerd centrum om hulp.
• Volg de simagic-website en het openbare platform voor de nieuwste productinformatie.
• Dit product is alleen beperkt tot simulatie-autorijden gerelateerde activiteiten. Onderscheid simulatiegames van de werkelijkheid en rijd veilig!

Als u vragen heeft, neem dan contact met ons op via het informatiekanaal.

Gemeenschappelijke naam van internationaal platform: simagic official

www.simagic.com
